化工制图.ppt
化工制图-化工工艺图
化工制图-化工工艺图
湖南化工职业技术学院精品课程 化工制图
化工工艺图包括工艺流程图、设备布置图和管道布置图。本章主要介绍化工工艺图的
内容、画法及阅读。
工艺流程图是用来表达化工生产过程与联系的图样。工艺流程图有以下几种：
方案流程图是在工艺设计之初提出的一种示意性的流程图。它以工艺装置的主项为单
元进行绘制，按工艺流程顺序，将设备和工艺流程线从左至右展开画在同一平面上，并附
以必要的标注和说明，下图为脱硫系统方案流程图。
1、设备的画法
（1）用细实线从左至右按流程顺序依次画出能反映设备形状、 结构特征的轮廓示意图。一般不按比例绘制，但要保持它们的相对大小及高低位置。
（2）设备上重要接管口的位置，应大致符合实际情况。
（3）各设备之间应保留适当的距离，以便布置流程线。
1
湖南化工职业技术学院精品课程 化工制图
（4）两个或两个以上作用相同的设备，可只画一套，备用设备可只画一套。
2、流程线的画法
（1）用粗实线画出各设备之间的主要物料流程线。用中粗线画出其他辅助物料的流程
线 。 （2）流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。
（3）当流程线发生交错时，应将其中一线断开或绕弯通过。同一物料的流程交错，按
流程顺序“先不断后断”。不同物料的流程交错，主物料线不断，辅物料线断，即“主不
断辅断”。
（4）在两设备之间的流程线上，至少应有一个流向箭头。
3、标注
（1）在流程线开始和终止的上方，用文字说明介质名称、来源和去向。
（2）将设备的名称和位号，在流程线的上方或下方靠近设备示意图的位置注成一排。
（3）在水平线（粗实线）的上方，注写设备位号，下方注写设备名称。
（4）设备位号由设备类别代号、主项编号（两位数字） 、设备顺序号（两位数字）
和相同设备尾号（大写拉丁字母）四个部分组成。设备的标注形式及设备的类别代号如下。
2
化工设备制图
《化工设备图及CAD》
教材：郑晓梅主编《化工制图》
参考教材：
1 CD130A20-86《化工设备设计文件编制规定》
2 GB/T14689∽GB/T14692-93《技术制图》国家标准 图纸幅面和格式、比例、字体、投影法
3《化工设备图样技术要求》2000版
4 HG/T20668-2000《化工设备设计文件编制规定》
2 绪 论
化工制图就是专门研究化工图样的绘制和阅读的一门课程。化工制图与机械制图有着紧密的联系，但也有十分明显的专业特征。
化工系统的各大专院校、设计所、研究单位及工矿企业在教学活动和生产实践中，根据设计和制造的需要，逐步制定和完善一套化工制图规范，形成了自己的绘图体系。
特别是近几年来，《化工设备设计图集》和《化工设备图样技术要求》制订完成，致使化工制图有章可循，有法可依。
化工图样可以分为2种类型：化工机器及化工设备图、化工工艺图。
1化工机器和化工设备图
A化工机器图
化工机器主要指压缩机离心机鼓风机泵和搅拌装置等机器。
这类机器除部分防腐要求特殊外，其图样基本上属于一般通用机械的常规表达范畴。在视图表达、尺寸标注、技术要求等方面与一般机械相同。
B化工设备图
化工设备是指用于化工产品生产过程中用于各个单元操作的装置和设备。
为了清晰表达这些化工设备，常使用的图纸有化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接件图。作为施工设计文件还有工程图、通用图和标准图。
2化工工艺图
化工工艺图是化工工艺人员根椐所要生产的化工产品及其有关数据和资料为工艺设计，最终反映工艺内容为主的图样。
化工工艺人员以此为依据，向化工设备设计人员、土建、采暖通风、给排水、电气、自动控制及仪表等专业人员提出要求，以达到协调一致，密切配合，共同完成化工厂设计。
化工工艺图主要有化工工艺流程图（包含方案流程图、施工流程图或带控制点的管路安装流程图）、设备布置图、管路布置图（常配有管段图、管架图、管件图）。
化工制图基本内容
1 第二部分 化工制图基本内容
化工制图的基本内容
化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图
化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。由于不同的使用要求，属于工艺流程图性质的图样有许多种。一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。
2.化工设备图
在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。化工设备图是设计、制造、安装、维修
及使用的依据。因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图
4.管道布置图
管道布置设计是在施工图设计阶段中进行的。它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范
1.图纸大小
A0 A1 A2 A3 A4 A5
841*1189 594*841 420*594 297*420 210*297 184*210
2.字体及大小：
3.图线类型及大小：
4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法用以补充表达零部件的连接、管口和法兰的连接以及其他尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大还是向视图均需在基本视图中作上标记，并在辅助视图中叶标上相同的标记。辅助视图可按比例绘制， 2 叶可不按比例绘制，而仅表示结构关系。

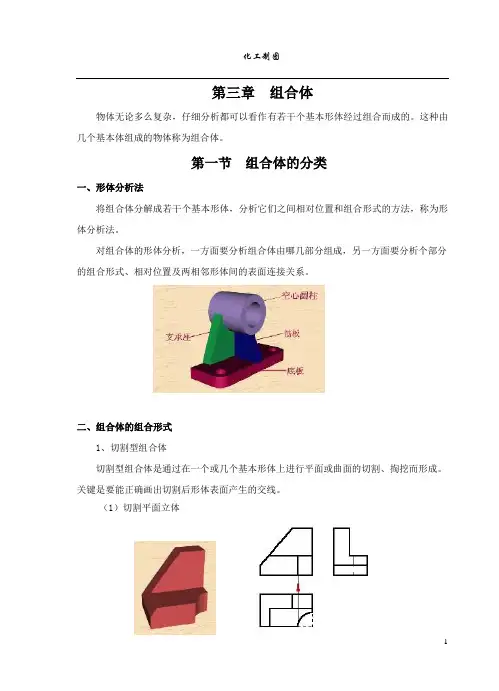

化工制图-组合体
化工制图
1 第三章 组合体
物体无论多么复杂，仔细分析都可以看作有若干个基本形体经过组合而成的。这种由几个基本体组成的物体称为组合体。
第一节 组合体的分类
一、形体分析法
将组合体分解成若干个基本形体，分析它们之间相对位置和组合形式的方法，称为形体分析法。
对组合体的形体分析，一方面要分析组合体由哪几部分组成，另一方面要分析个部分的组合形式、相对位置及两相邻形体间的表面连接关系。
二、组合体的组合形式
1、切割型组合体
切割型组合体是通过在一个或几个基本形体上进行平面或曲面的切割、掏挖而形成。关键是要能正确画出切割后形体表面产生的交线。
（1）切割平面立体
化工制图
2
（2）切割圆柱
根据截平面与圆柱轴线相对位置的不同，圆柱的截交线有三种情况。
例题1 开槽圆柱如图所示，已知其主视图，完成俯、左视图。
分析 这是一个圆柱的多面切割问题，圆柱被两个侧平面和一个水平面切出一直槽，槽的两个侧面为形状相同的矩形，底面由两段圆弧和两条直线组成，该直线为槽底面与侧面的交线（正垂线）。
化工制图
3 （3）切割球
球被任意位置的截平面截切，其截交线均为圆，直径的大小取决于截平面距球心的距离。
例2 已知开槽半球的主视图，求作俯、左视图。
这是一个球的多面切割问题。如图所示，半球被三个截平面截切，左右对称的两个侧平面切球面各得一段圆弧，水平面切球面得两段圆弧，三个截断面产生了两条交线，均为正垂线。
2、叠加型
叠加型组合体由几个形体叠加而成。画图时，在形体分析的基础上按照形体的主次和相对位置，逐个地画出每一部分形体的三视图，叠加起来，即得到整个组合体的各个视图。
化工制图
1、 常用的化工工程图样类型
化工工艺图：
1.全厂总工艺流程图或物料平衡图
2.物料流程图
3.工艺管道及仪表流程图
4.设备布置图
5.管道布置图
化工设备图：
1.定型关键设备总图
2.非定型关键设备总图及零部件图
2、图幅的大小、比例的选用
A0、A1、A2、A3、A4、A5
比例的选用：
与实物相同 1:1
缩小的比例 1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:10n
1:1.5×10n 1: 2×10n 1: 2.5×10n 1: 5×10n
放大的比例 2:1 2.5:1 4:1 5:1 10×n:1
3、 视图的选择：
大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。主视图常采用整体全剖和局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
化工制图 2
1图纸的五种尺寸 A3=2A4 A2=2A3 A1=2A2 A0=2A1
其中 Ａ４=210*297 以后的都是长度为上一个宽度的二倍。例如A3=297*420
1..如果想使用加长的，则需要其宽度变为原来的三倍以上，因为如果是两倍的话则变成上一个尺寸的图纸了。
1.绘图时，在标准图幅内应画出图框，图框用粗实线画出。分为有装订边和不留装订边两种格式。同一产品图样应采用同一种格式。如图 下图为有装订框的
此图为没有装订框的
一般为了读图方便，可优先选用原值比例，这样从图样上直接反映实物大小。选用比例的总的原则是既要清楚表达物体图形，又要考虑图纸的大小。
绘图时比例不能任意选取，应选用表1-2中比例。
.每张图纸都必须有标题栏,装配图有明细表。标题栏一般位于图框的右下角。方向同看图方向一致。标题栏外框为粗实线，内部分栏线为细实线。标题栏的长度为180，宽度为56每行宽度为7。明细表的长度也为180,写数字的格中宽度为7
2.一般为了读图方便，可优先选用原值比例，这样从图样上直接反映实物大小。选用比例的总的原则是既要清楚表达物体图形，又要考虑图纸的大小。绘图时比例不能任意选取
6.字体：
1.基本要求：
1）排列在图样中书写的汉字、数字、字母等，书写时 要做到字体工整整齐、笔画清楚、间隔均匀、
2）字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。字体的高度就是字号，单位是mm 。
3）汉字应写成长仿宋体字，要采用国家正式颁布的《汉字简化方案》中规定的简化汉字。
汉字的高度h不应小于3.5mm，其字宽一般约0.7h。
7 制图国家标准的基本规定
1.在同一张图样中，同一类图线的宽度要保持基本一致。两条平行线间的距离不得小于粗实线的两倍宽且不小于0.7mm。
2.绘制对称图形的中心线时，所用细点画线应超出轮廓3-5mm，与轮廓相交处应是线段而不是点。
化工制图知识
12 化工设备设计文件
1 12 化工设备设计文件
12.1 设计文件的分类及组成
12.1.1设计文件的分类
12.1.2设计文件的说明
（1）初步设计文件：初步设计文件：对工艺过程中的主要设备编制的初步设计文件，其内容主要是总图或装配图（复杂设备还应包括主要部件图），以及必要的技术条件、计算书、说明书等。
（2）施工图设计文件：满足施工要求的全套设计文件。
（3）工程图：为某项工程的设备编制的施工图设计文件。 12 化工设备设计文件
2 （4）通用图：通过生产考验或设备结构成熟，能重复使用，并经设计部门主管批准的工程图或系列化的设备、部件或零件的设计文件。
（5）标准图：经国家有关主管部门的标准化系列化的设备、部件或零件的设计文件。
（6）总图：表示设备的全貌、组成和特性的图样。它应表达设备各主要部分的结构特征、装配和连接关系，注有主要特征尺寸、外形尺寸，并写明技术特征、技术要求等资料。（注：当装配图能体现总图所应表示的内容，而又不影响装配图的清晰时，可不绘制总图。）
（7）装配图：表示设备的结构、尺寸，各零部件之间的装配和连接关系、技术特性和技术要求等资料的图样。（注：对于不绘制总图的设备，装配图必须包括总图应表示的内容。）
（8）部件图：表示可拆或不可拆部件的结构、尺寸，所属零部件之间的关系，技术特性和技术要求等资料的图样。
（9）零件图：表示零件的形状、尺寸、加工、热处理及检验等资料的图样。
（10）表格图：用综合图表示多个形状相同，仅尺寸不一的零件、部件或设备的图样。
（11）特殊工具图：表示设备安装、试压和维修时使用的特殊工具的图样。
（12）予焊件图：表示供设备保温或设置平台等需要，在制造厂予先焊制的零、部件的图样。该图一般根据工艺安装需要确定，其图号编入工艺安装图中。图纸发到制造厂。
（13）管口方位图；为了提供设计文件再次选用的可能性，或由于绘制设备施工图时管口方位尚难确定，装配图上的管口方位可不定，此时，应在图纸的技术要求中注明“管口方位见管口方位图，图号见选用表”。根据工程配管需要，由工艺人员编制管口方位图，图号编入工艺安装图中。但设备制造时，应根据提供的管口方位图进行制造。该图样只表示设备的管口方位及管口与支座、地脚螺栓等的相对位置（指在垂直于设备主轴线的视图上的位置（指在垂直于设备主轴线的视图位置）其管口的符号、大小、数量等均应与装配图上管口表中所表示的一致，且必须写明设备名称、设备装配图图号、以及设备在工艺流程图中的位号。
化工制图及CAD
化工制图及CAD
授 课 计 划
(2009 —20010 学年度第 二 学期)
课程名称: 化工制图及CAD
授课班级: 应用091、092
总学时: 56 本学期学时: 56 填写时间:2010 年 2 月 28 日
课程讲授总体设计
一、讲授思路
根据教学大纲的要求和化工应用专业的特点，在教学过程中应使教学内容、教学方法及教学手段相协调，并以“知识+技能”综合培养为主线。学期内以让学生掌握投影基本理论和绘图的基本方法为主要讲授内容，以应用为目的，以强化读图、绘简单形体的视图训练为重点，突出看图和画图能力的培养。在考核上，重点以读图与画图为主。
1(内容安排
第一章 制图的基本知识与技能。重点介绍常用国家制图标准、平面图形
的画法。
第二章 投影作图基础。介绍线、面投影特性，重点学习三视图的投影方
法及三视图画法，
第四章 立体的投影及表面交线。了解基本体的绘图，学习截交线和相贯线
的作图方法。
第五章 轴测图。了解轴测图的种类，掌握正等轴测图的画法。
第六章 组合体的三视图。主要介绍组合体的组成形式、形体分析、组合 三视图的画法及尺寸标注，重点介绍组合体的画法。 第七章 机件的表达方法。主要介绍机件内外部的表达方法包括各种视图、
剖视图和断面图。重点的是剖视图的画法。
第八章 常用件。主要介绍齿轮和键的绘图方法。重点的直齿圆柱齿轮的计
算和画法。
2(重点及难点
重点:绘简单形体的三视图、读组合体视图。
难点:组合体视图的读与画
3(教学改革
1
讲授过程中，由于少学时、知识信息量大等原因，因此对部分章节内容根据需要作了适当调整，做到精选内容、细讲授。同时在教学过程中，以典型实例为主线，借助挂图、模型、手绘实体图来帮助学生加深对所学内容的理解和掌握，突出对学生读图与绘图技能的培养与提高。 二、授课方式和手段
1(授课方式
(1)、理论及实例讲授全部在课堂上进行。
第八章 化工设备图
幻灯片1
第八章 化工设备图
化工设备是用于化工、医药产品生产过程中各种单元操作（如合成、加热、吸收、蒸馏等）的装置和设备。常见的典型化工设备有容器、反应器、换热器、塔器等，如图8-1所示。
容器——用来储存物料，以圆柱形容器应用最广。
反应器——通常又称为反应罐或反应釜，主要用来使物料在其中进行化学反应。
换热器——用于冷、热介质的热交换，达到加热或冷却的目的。
塔器——用于吸收、精馏等单元操作，多为细而高的圆柱形立式设备。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。本章将介绍化工设备图的知识。
幻灯片2
图8-1 常见的化工设备
幻灯片3
图8-1 常见的化工设备
幻灯片4
第一节 概述
一、化工设备图的作用和内容
图8-2是容器类设备——计量罐的设备图，它的作用是用来指导设备的制造、装配、安装、检验及使用和维修等。
从图中可见，一张化工设备图应有以下内容：
一组视图 必要的尺寸
零部件编号及明细栏
管口符号和管口表
技术特性表
技术要求
标题栏
幻灯片5
图8-2 计量罐的设备图
幻灯片6
二、化工设备的零部件
化工设备上的零部件大部分已经标准化。图8-2所示的计量罐，由筒体、封头、人孔、管法兰、支座、液面计、补强圈等零部件组成。这些零部件都已有相应的标准，并在各种化工设备上通用。下面简要介绍几种通用的零部件，更深入的了解可参阅相应的标准和专业书籍。
（一）筒体和封头
筒体与封头一起构成设备的壳体。筒体一般由钢板卷焊而成，直径较小的（<500mm）或高压设备的筒体一般采用无缝钢管。
椭圆形封头最常见，如图8-3（a）。
（b）
（c）
（a）
图8-3 椭圆形封头
幻灯片7
化工制图 3
第三章 直 线
教学目的
掌握各种位置直线在三投影面体系中的投影。
教学重点
掌握一般位置直线和各种特殊位置直线的投影；
各种位置直线的投影特性。
教学难点
各种位置直线的投影特性。
教学方法和教学手段
CAI讲解法，挂图、模型和黑板作图。
§3－1 直线的投影
一、直线的投影仍为直线，特殊情况积聚为一点
二、直线投影的确定
两点确定一条直线，将直线上两点的同面投影用直线连接起来，就得到直线的三个投影。
直线的投影规定用粗实线绘制。
AB●●●●ab●●AB●●abαAMB●a≡b≡m●●●
aaabbb●●●●●●XZYHYWo三、直线相对投影面的位置
正平线（平行于Ｖ面）
1投影面平行线
侧平线（平行于Ｗ面）
水平线（平行于Ｈ面）
2平行于某一投影面而与其余两投影面倾斜
一般位置直线 与三个投影面都倾斜的直线
与H面的夹角:α
与V面的夹角:β
与W面的夹角:γ
a b = AB cosα
ab = AB cosβ
ab=AB cosγ
§3－2 特殊位置的直线
一、平行于一个投影面的直线
投影面的平行线：正平线（平行于V面），水平线（平行于H面），侧平线（平行于W面） 3投影面垂直线 正垂线（垂直于Ｖ面）
侧垂线（垂直于Ｗ面）
铅垂线（垂直于Ｈ面）
垂直于某一投影面
投 影 特 性：
① 在其平行的那个投影面上的投影反映实长，
并反映直线与另两投影面倾角的大小。
② 另两个投影面上的投影分别平行于相应的投影轴。
二、垂直于投影面的直线（投影面垂直线）
aababbbaabba水平线侧平线正平线γ实长实长实长βγααβbbaaab
投影特性:
① 在其垂直的投影面上，投影有积聚性。
② 另外两个投影，反映线段实长。且垂直
于相应的投影轴。
三、从属于一个投影面的直线
从属于投影面的特殊位置直线：在所属投影面的投影重合于直线本身，另两投影分别在相应的投影轴上。
