油气田地下地质学 中英文对照课件
基本涵义：
(1)能量守恒 energy conservation (2)容积守恒volumetric conservation
第三节 物质平衡法 ( material balance method)
建立物质平衡方程的基本原则及前提条件
Basic Principle and Condition
物质平衡方程的建立； 不同驱动类型油藏的物质平衡方程的讨论
第六章 储量计算
Chapter 6 Reserves Calculation 第一节 油气储量分类 第二节 容积法储量计算 第三节 物质平衡法 第四节 气藏物质平衡法储量计算－压降法
第二节 容积法(Volumetric Method) 实质: 通过计算地下容纳油气的 空间来计算油气储量
石油储量的计算 天然气储量的计算 凝析气藏天然气储量的计算
第一节 油气储量分类(Classification)
3.平衡表外储量
在当前经济技术条件下, 暂时不 能开采出的已被证实的油气储量, 随 着经济技术条件的提高, 表外储量可 转为表内储量
第一节 油气储量分类(Classification) 4.狭义的油气资源(resources)
指未被证实的储量和在当前 经济技术条件下不允许得到的但 已被证实的储量. (表中A+B+C) 油气总资源量= 狭义的油气资源+油气储量(平衡表内储量)
有效厚度
net pay thickness, effective pay thickness 定义：在一定压差下具有工业性产油能 力的那一部分油层厚度
作为有效厚度的条件: (1)有效厚度上应具有可动油, Smos>0; (2)在现有工艺技术条件下可提供开发;
夹层的扣除
夹层的扣除 夹层interbed, intermediate layer：油层中不 产油的那部分岩层厚度
Discussion
物质平衡方程的动态分析；
Dynamic analysis, performance analysis
物质平衡方程的评价 Appraisement
第三节 物质平衡法 ( material balance method)
一、建立物质平衡方程的原则与假设 气顶气体积+ 1、原则Principle
第一节 油气储量分类(Classification)
1.油气储量 reserves
油气储量又称地质储量, 是在当前 技术经济条件下可以获得的已证实的储 量
第一节 油气储量分类(Classification)
2.平衡表BS(balance sheet) 平衡表是一种经济平衡表, 是国家 和企业用来表示各项资源和对其需要之 间平衡关系的文件. 平衡表是编制计划和检查计划执 行情况的重要依据
二级储量的精度相当于一级储量的80%
第一节 油气储量分类(Classification)
7.三级储量: 在一个含油气圈闭内有 三口以上的探井发现工业性油气流
概算储量probable reserves
三级储量的精度达到一级储量的50%, 是进一步详探的依据
第一节 油气储量分类(Classification)
net pay thickness, effective pay thickness
Ф----有效孔隙度effective porosity, active porosity Soi----油层原始含油饱和度initial oil saturation 油层尚未投入开采, 处于 原始状态下的含油饱和度 ro----平均密度average density Boi----原油体积系数volume factor
第六章 储量计算
Chapter 6 Reserves Calculation 第一节 第二节 第三节 第四节 油气储量分类(Classification) 容积法储量计算(Volumetric Method) 物质平衡法(Material Balance Method) 气藏物质平衡法储量计算－压降法 (Pressure Decline Method)
C
平衡表外储量 A 地质资料可靠程度
B
低
第一节 油气储量分类(Classification)
1.油气储量 reserves 2.平衡表balance sheet 3.平衡表外储量 4.狭义的油气资源(resources) 5.一级储量(开发储量 developed reserves) 6.二级储量 (探明储量 explored reserves) 7.三级储量(概算储量.probable reserves) 8.可获得储量(inferred reserves) 9.潜在储量(potential reserves) 10.远景储量(prospective reserves)
溶解气体积 油藏中原始天然气体积= 油藏中已采出天然气体积+油藏中剩余天然气的体积 气顶气体积+ 溶解气体积
第三节 物质平衡法 ( material balance method)
一、建立物质平衡方程的原则与假设 2、假设条件 ①地下孔隙体积守恒； ②生产油气过程中，油藏中的压力基本保持平 衡状态； ③没有从气顶中采气； ④无重力 、毛管力影响； ⑤开采是个等温过程； ⑥储层物性及流体物性均质；
第三节 物质平衡法 ( material balance method)
Pi
A 气顶气体积
P
Pi -P
F累积采气量 C气顶气体积
D溶解气体积 E边水
B溶解气体积
第三节 物质平衡法 ( material balance method)
No:标准状态下石油的地质储量，米３； Np:标准状态下累积采油量，米３； MPa Ｐi:原始地层压力，kg/cm2 Ｐ:目前地层压力，kg/cm2 MPa Ｒsi:标准状态下，压力为Ｐi时天然气在石油 中的溶解度，米３／米３; Ｒs:标准状态下，压力为Ｐ时天然气在石油 中的溶解度，米３／米３; Boi:Pi时石油体积系数； Bo:P时石油体积系数；
对未钻探的有利构造或有过钻探 而未发现工业性油气流但有良好油气 显示的油区所计算的储量
第一节 油气储量分类 Classification
10.远景储量(prospective reserves) 在未知油区通过定量估算得到 的储量, 远景储量是通过对邻区相应 地质条件进行类比获取资料计算的储 量.
第一节 油气储量分类(Classification)
全世界石油资源量约3113亿吨, 沙特阿拉伯----512.6亿吨,居第一位 中国----114.9亿吨, 居第九位
全世界天然气资源量约327.7万亿立方米 俄罗斯----107.2万亿立方米, 第一位 中国----6.4万亿立方米, 第十位 (第十四届石油大会公报)
Subsurface Geology of Oil and Gas Fields Introduction Chapter 1 Drilling Geology Chapter 2 Evaluation Oil, Gas and Water Chapter 3 Stratigraphic Classification and Stratigraphic Correlation Chapter 4 Subsurface Structure Research Chapter 5 Formation Pressure and Formation Temperature Chapter 6 Reserves Calculation
(Pressure Decline Method)
第三节 物质平衡法 ( material balance method)
功能: 1.确定油气藏的原始地质储量; 2.判断油气藏的驱动类型; 3.计算油气藏天然水侵量； 4.对油气藏动态预测
第三节 物质平衡法 ( material balance method)
在一定压差下岩石中被油气饱和 的连通孔隙体积与岩石体积之比
第二节 容积法(Volumetric Method)
一、石油储量的计算 （一）公式 Q=F•h • Ф• Soi • ro/Boi
油层体积 油层有效孔隙体积 原油体积 原油的重量 地面原油的重量
Chapter 6 Reserves Calculation
第一节 油气储量分类(Classification)
油气总资源量 已证实 未证实
高 经 有经济价值技术可 济 行 效 益 低 生产费用高 经 技术要求高 低 济 价 低经济价值当前 值 不宜开采 高
已 采 出 量
一级 开发 储量
二级 探明 储量
三级 概算 储量
可获 得储 量
潜在 储量
远景储 量
油气工业储量 平衡表内储量
第二节 容积法(Volumetric Method)
一、石油储量的计算 （一）公式 Q=F• h • Ф• Soiro/Boi
Q----地面标准条件下石油原始地质储量,吨 geologic reserve, reserves in place F----含油面积oil-bearing area, 米2 h----油层有效厚度, 米
Nr----可采储量recoverable reserves
在现代技术条件下, 能从地质储量中开采出来的那部分储量
Nr=Q•η η ----原油采收率producible oil index
采收率recovery efficiency, recovery factor
采收率: 地质储量中, 能够采出的那部分储量 所占的百分比
Chapter 6 Rຫໍສະໝຸດ serves Calculation
第一节 油气储量分类(Classification) 静态储量计算方法, 第二节 容积法(Volumetric Method) 孔隙性储层 第三节 物质平衡法(Material Balance Method)
(1)能量守恒 energy conservation (2)容积守恒volumetric conservation
第三节 物质平衡法 ( material balance method)
建立物质平衡方程的基本原则及前提条件
Basic Principle and Condition
物质平衡方程的建立； 不同驱动类型油藏的物质平衡方程的讨论
第六章 储量计算
Chapter 6 Reserves Calculation 第一节 油气储量分类 第二节 容积法储量计算 第三节 物质平衡法 第四节 气藏物质平衡法储量计算－压降法
第二节 容积法(Volumetric Method) 实质: 通过计算地下容纳油气的 空间来计算油气储量
石油储量的计算 天然气储量的计算 凝析气藏天然气储量的计算
第一节 油气储量分类(Classification)
3.平衡表外储量
在当前经济技术条件下, 暂时不 能开采出的已被证实的油气储量, 随 着经济技术条件的提高, 表外储量可 转为表内储量
第一节 油气储量分类(Classification) 4.狭义的油气资源(resources)
指未被证实的储量和在当前 经济技术条件下不允许得到的但 已被证实的储量. (表中A+B+C) 油气总资源量= 狭义的油气资源+油气储量(平衡表内储量)
有效厚度
net pay thickness, effective pay thickness 定义：在一定压差下具有工业性产油能 力的那一部分油层厚度
作为有效厚度的条件: (1)有效厚度上应具有可动油, Smos>0; (2)在现有工艺技术条件下可提供开发;
夹层的扣除
夹层的扣除 夹层interbed, intermediate layer：油层中不 产油的那部分岩层厚度
Discussion
物质平衡方程的动态分析；
Dynamic analysis, performance analysis
物质平衡方程的评价 Appraisement
第三节 物质平衡法 ( material balance method)
一、建立物质平衡方程的原则与假设 气顶气体积+ 1、原则Principle
第一节 油气储量分类(Classification)
1.油气储量 reserves
油气储量又称地质储量, 是在当前 技术经济条件下可以获得的已证实的储 量
第一节 油气储量分类(Classification)
2.平衡表BS(balance sheet) 平衡表是一种经济平衡表, 是国家 和企业用来表示各项资源和对其需要之 间平衡关系的文件. 平衡表是编制计划和检查计划执 行情况的重要依据
二级储量的精度相当于一级储量的80%
第一节 油气储量分类(Classification)
7.三级储量: 在一个含油气圈闭内有 三口以上的探井发现工业性油气流
概算储量probable reserves
三级储量的精度达到一级储量的50%, 是进一步详探的依据
第一节 油气储量分类(Classification)
net pay thickness, effective pay thickness
Ф----有效孔隙度effective porosity, active porosity Soi----油层原始含油饱和度initial oil saturation 油层尚未投入开采, 处于 原始状态下的含油饱和度 ro----平均密度average density Boi----原油体积系数volume factor
第六章 储量计算
Chapter 6 Reserves Calculation 第一节 第二节 第三节 第四节 油气储量分类(Classification) 容积法储量计算(Volumetric Method) 物质平衡法(Material Balance Method) 气藏物质平衡法储量计算－压降法 (Pressure Decline Method)
C
平衡表外储量 A 地质资料可靠程度
B
低
第一节 油气储量分类(Classification)
1.油气储量 reserves 2.平衡表balance sheet 3.平衡表外储量 4.狭义的油气资源(resources) 5.一级储量(开发储量 developed reserves) 6.二级储量 (探明储量 explored reserves) 7.三级储量(概算储量.probable reserves) 8.可获得储量(inferred reserves) 9.潜在储量(potential reserves) 10.远景储量(prospective reserves)
溶解气体积 油藏中原始天然气体积= 油藏中已采出天然气体积+油藏中剩余天然气的体积 气顶气体积+ 溶解气体积
第三节 物质平衡法 ( material balance method)
一、建立物质平衡方程的原则与假设 2、假设条件 ①地下孔隙体积守恒； ②生产油气过程中，油藏中的压力基本保持平 衡状态； ③没有从气顶中采气； ④无重力 、毛管力影响； ⑤开采是个等温过程； ⑥储层物性及流体物性均质；
第三节 物质平衡法 ( material balance method)
Pi
A 气顶气体积
P
Pi -P
F累积采气量 C气顶气体积
D溶解气体积 E边水
B溶解气体积
第三节 物质平衡法 ( material balance method)
No:标准状态下石油的地质储量，米３； Np:标准状态下累积采油量，米３； MPa Ｐi:原始地层压力，kg/cm2 Ｐ:目前地层压力，kg/cm2 MPa Ｒsi:标准状态下，压力为Ｐi时天然气在石油 中的溶解度，米３／米３; Ｒs:标准状态下，压力为Ｐ时天然气在石油 中的溶解度，米３／米３; Boi:Pi时石油体积系数； Bo:P时石油体积系数；
对未钻探的有利构造或有过钻探 而未发现工业性油气流但有良好油气 显示的油区所计算的储量
第一节 油气储量分类 Classification
10.远景储量(prospective reserves) 在未知油区通过定量估算得到 的储量, 远景储量是通过对邻区相应 地质条件进行类比获取资料计算的储 量.
第一节 油气储量分类(Classification)
全世界石油资源量约3113亿吨, 沙特阿拉伯----512.6亿吨,居第一位 中国----114.9亿吨, 居第九位
全世界天然气资源量约327.7万亿立方米 俄罗斯----107.2万亿立方米, 第一位 中国----6.4万亿立方米, 第十位 (第十四届石油大会公报)
Subsurface Geology of Oil and Gas Fields Introduction Chapter 1 Drilling Geology Chapter 2 Evaluation Oil, Gas and Water Chapter 3 Stratigraphic Classification and Stratigraphic Correlation Chapter 4 Subsurface Structure Research Chapter 5 Formation Pressure and Formation Temperature Chapter 6 Reserves Calculation
(Pressure Decline Method)
第三节 物质平衡法 ( material balance method)
功能: 1.确定油气藏的原始地质储量; 2.判断油气藏的驱动类型; 3.计算油气藏天然水侵量； 4.对油气藏动态预测
第三节 物质平衡法 ( material balance method)
在一定压差下岩石中被油气饱和 的连通孔隙体积与岩石体积之比
第二节 容积法(Volumetric Method)
一、石油储量的计算 （一）公式 Q=F•h • Ф• Soi • ro/Boi
油层体积 油层有效孔隙体积 原油体积 原油的重量 地面原油的重量
Chapter 6 Reserves Calculation
第一节 油气储量分类(Classification)
油气总资源量 已证实 未证实
高 经 有经济价值技术可 济 行 效 益 低 生产费用高 经 技术要求高 低 济 价 低经济价值当前 值 不宜开采 高
已 采 出 量
一级 开发 储量
二级 探明 储量
三级 概算 储量
可获 得储 量
潜在 储量
远景储 量
油气工业储量 平衡表内储量
第二节 容积法(Volumetric Method)
一、石油储量的计算 （一）公式 Q=F• h • Ф• Soiro/Boi
Q----地面标准条件下石油原始地质储量,吨 geologic reserve, reserves in place F----含油面积oil-bearing area, 米2 h----油层有效厚度, 米
Nr----可采储量recoverable reserves
在现代技术条件下, 能从地质储量中开采出来的那部分储量
Nr=Q•η η ----原油采收率producible oil index
采收率recovery efficiency, recovery factor
采收率: 地质储量中, 能够采出的那部分储量 所占的百分比
Chapter 6 Rຫໍສະໝຸດ serves Calculation
第一节 油气储量分类(Classification) 静态储量计算方法, 第二节 容积法(Volumetric Method) 孔隙性储层 第三节 物质平衡法(Material Balance Method)
合集下载
石油天然气地质与勘探PPT课件
四、流体饱和度
1. 油、气、水在储层孔隙中的含量分别占总孔 隙体积的百分数称为油、气、水的饱和度。
So
Vo Vp
Vo
Vr
100%
式中：
So、Sw、Sg——分别为油、水、 气的饱和度,％。
Sw
Vw Vp
Vw
Vr
100%
Vo、Vw、Vg—— 分 别 为 油、水、
气在储集空间中所占的体积， cm3；
纯钙质、铁质、硅质――相反。
b.胶结物数量：较少——好；多——差 c.胶结 类型 ：接触式 ——好，
孔隙式——中等
胶结类型示意图
第45页/共99页
成岩作用带对储层特性的影响（据Surdam等，1989）
成岩作用带 浅部
温度 ＜80℃
主要成岩作用过程
保存或增加孔隙度
破坏孔隙度
颗粒薄膜作用（抑制后期石 粘土充填作用；碳酸盐或硅质胶结物
较多
生
孔
白云石的
较多
隙
菱铁矿的
较多
的 溶解作用 成 岩
硫酸盐的 其它蒸发岩的
较少 较少
作
硅酸盐的
很少
用
其它非硅酸盐的
很少
第36页/共99页
鉴别碎屑岩次生孔隙的岩石学标志
第37页/共99页
（二）碎屑岩储集层的喉道类型
图 3-10 孔隙喉道的类型（据罗蛰潭，1986） a 喉道是孔隙的缩小部分；b 可变断面收缩部分是喉道； c 片状喉道；d 弯片状喉道；e 管状喉道；1 一喉道；2 一孔隙
75
100 S饱
50
0
汞注入量,%
第27页/共99页
A、排驱压力（Pd）：
润湿相流体被非润湿相流体排替所需要的最小压力。
油气田地下地质学第四章油气田地下构造研究2
适用于地层倾斜较陡和被断层复杂化了的构造。一般采 用一系列平行横剖面，或者加上一条纵剖面来绘制。
横剖面由钻井资料编制获得。
利用构造横剖面绘制构造图的主要步骤：
⑴ 在剖面上按选定的等高距作平行与海平面的若干平行线 ⑵ 把平行线与制图标准层的交点垂直投影到水平基线上，
并注明各投影点的海拔标高； ⑶ 将各剖面水平基线上的投影点移到对应的剖面线上； ⑷ 最后，把同一翼相同标高的各点连成平滑曲线。
用剖面法编制构造图
主要步骤： ⑴ 在剖面上按选定的等
高距作平行与海平面的若 干平行线
⑵ 把平行线与制图标准 层的交点垂直投影到水平 基线上，并注明各投影点 的海拔标高；
⑶ 将各剖面水平基线上 的投影点移到对应的剖面 线上；
⑷ 最后，把同一翼相同 标高的各点连成平滑曲线。
剖面图
构造图
由于构造东翼发育逆断层，造成等高线交错，下盘 中被断层遮挡部分的等高线以虚线表示。
六、油气田地质剖面图的应用
油气田地质剖面图，是表示油气田地下构造、地层和含 油气情况的基础图件。图中的内容不宜包括太多，否则重点 不突出，不够清晰。矿场常根据需要，突出主要部分，去掉 次要部分，编制不同类型的剖面图，如构造剖面图、地层剖 面图、油气层剖面图及岩相剖面图等。
油层剖面图在油矿上应用十分广泛。它对分析油气藏类 型、油气层在纵向上的分布规律、断层产状、不整合、特别 设计新井等，都起着重要的作用。
三角网法编制构造平面图(据LeRoy，1977) （a）忽视地质条件的构造图
根据井点所提供的倾 角和走向资料，经过构造 的形态分析后编绘的。在 井点稀疏时，区域构造的 性质和特征将有助于对地 下构造的解释。
内插法编制构造平面图(据LeRoy，1977) (b) 考虑到地质因素编制的构造图
横剖面由钻井资料编制获得。
利用构造横剖面绘制构造图的主要步骤：
⑴ 在剖面上按选定的等高距作平行与海平面的若干平行线 ⑵ 把平行线与制图标准层的交点垂直投影到水平基线上，
并注明各投影点的海拔标高； ⑶ 将各剖面水平基线上的投影点移到对应的剖面线上； ⑷ 最后，把同一翼相同标高的各点连成平滑曲线。
用剖面法编制构造图
主要步骤： ⑴ 在剖面上按选定的等
高距作平行与海平面的若 干平行线
⑵ 把平行线与制图标准 层的交点垂直投影到水平 基线上，并注明各投影点 的海拔标高；
⑶ 将各剖面水平基线上 的投影点移到对应的剖面 线上；
⑷ 最后，把同一翼相同 标高的各点连成平滑曲线。
剖面图
构造图
由于构造东翼发育逆断层，造成等高线交错，下盘 中被断层遮挡部分的等高线以虚线表示。
六、油气田地质剖面图的应用
油气田地质剖面图，是表示油气田地下构造、地层和含 油气情况的基础图件。图中的内容不宜包括太多，否则重点 不突出，不够清晰。矿场常根据需要，突出主要部分，去掉 次要部分，编制不同类型的剖面图，如构造剖面图、地层剖 面图、油气层剖面图及岩相剖面图等。
油层剖面图在油矿上应用十分广泛。它对分析油气藏类 型、油气层在纵向上的分布规律、断层产状、不整合、特别 设计新井等，都起着重要的作用。
三角网法编制构造平面图(据LeRoy，1977) （a）忽视地质条件的构造图
根据井点所提供的倾 角和走向资料，经过构造 的形态分析后编绘的。在 井点稀疏时，区域构造的 性质和特征将有助于对地 下构造的解释。
内插法编制构造平面图(据LeRoy，1977) (b) 考虑到地质因素编制的构造图
油气田地质9―波斯湾PPT课件
沙特阿拉伯
上侏罗碎屑灰岩发育在陆棚边缘和浅滩，向西变为泻湖相硬石膏， 向东变为盆地相泥质岩类，形成良好的生储盖组合。 油田形成与基底断裂有关，属背斜圈闭。北部靠中立区海上背斜 圈闭油田，主产层为白垩系瓦拉组、祖贝尔组等砂岩，孔隙度20 －30％，渗透率可达6毫达西。发现有二叠系碳酸盐岩深层气藏。
科威特
主要含油气区
阿拉伯地台东缘含油气区： 包括伊拉克南部、科威特、 沙特阿拉伯、巴林、卡塔尔、 及阿联酋等国的油气田。发 现油气田100多个。
主要含油气区
阿拉伯地台东缘含油气区：沉积岩厚约5000米，侏罗系灰岩和白 垩系砂岩为主要产层。侏罗系有良好的深水泥质岩生成油气，储 层为中、上侏罗鲕粒和碎屑灰岩，尤其阿拉伯组碎屑灰岩为沙特 和卡塔尔油气田主要产层。白垩系厚700－1600米，有海绿石砂岩 和礁灰岩与沥青质泥岩互层，形成良好生储盖组合。
油气田地质学
第九章 中东含油气盆地
亚洲含油气盆地
区域构造
中东在大地构造上为一整体。 北部为阿尔卑斯褶皱山系，包 括克罗卢－厄尔布尔士和托罗 斯－扎格罗斯两条明显的褶皱 带，由强烈褶皱、断裂的中生 代地层组成，核部可出露较老 地层，并零星分布侵入岩和喷 发岩。褶皱带间，在土耳其和 伊朗境内为抬起较高的地块。 西南部阿拉伯地盾为古老的前 寒武结晶岩，向东北倾伏，成 为地台区基底。地盾和褶皱带 之间，为地台边缘和山前坳陷 组成的波斯湾盆地，沉积巨厚， 为世界最富的油气区。
伊朗
伊朗西南部含油气区：
为波斯湾盆地的一部分， 由扎格罗斯山前褶皱带和 阿拉伯地台东缘组成，包 括海域面积36万平方公里， 是伊朗主要含油气区。目 前发现可采储量超亿吨的 大油气田约20个。
伊朗
伊朗西南部含油气区：
石油地质学-第六讲油气藏类型
特别是拗陷中心早期 的潜伏隆起带，在油 气生成及运移过程与 背斜圈闭形成过程相 吻合的情况下，就成 了油气聚集的最好场 所。
(基底升降背斜）
这类油气藏一般分布在盆地或凹陷 3、底辟拱升背斜油 中心部位，当该部位沉积了厚层的岩盐、 气藏 石膏和泥质岩等塑性地层，在上覆地层 不均衡重力负荷和侧向水平压力作用下， 使塑性膏岩或泥岩层蠕动拱升，形成拱 升背斜。
特点：（1）两翼地层倾角平缓，闭合高度常较小，闭合面积较大； （2）直接覆于基底之上的地层弯曲较显著，有时还可遇到受基底断 裂控制的继承性断裂，向上地层弯曲渐趋平缓，而后逐渐消失； （3）从区域上看，在地台内部拗陷和边缘拗陷中，这些背斜圈闭常成 组成带出现，组成长垣或大隆起。
特别是拗陷中心早期的潜伏隆起带，在油气生成及运移过程与背斜 圈闭形成过程相吻合的情况下，就成了油气聚集的最好场所。
§1构造油气藏 （Structure Reservoir）
二、断层油气藏 ( Faulted- Reservoir)
1、断鼻构造油气藏
A
B
A
B
区域倾斜背景上，鼻状构 造的上倾部位被断层封闭，在 其中聚集了油气就形成这种类 型的油气藏。
§1构造油气藏 （Structure Reservoir）
二、断层油气藏 ( Faulted- Reservoir)
oil field
§1构造油气藏 （Structure Reservoir）
一、背斜油气藏
1、挤压背斜油气藏
由侧压应力挤压为主的 褶皱作用形成的背斜圈闭一侧较另一侧缓。
闭合高度较大，闭合面积较 小。
由于地层变形比较剧烈，背 斜圈闭形成的同时，经常伴 生有断裂。
从区域上看，这种背斜圈闭 主要分布于褶皱区的山前拗 陷及山间坳陷等构造单位内， 常成排成带出现。
石油天然气地质学第5章盖层研究课件.ppt
大量统计资料表明，声波时差值越大，泥岩孔隙度越大， 则排替压力越小；所以，泥岩声波时差值与其封闭性之间有较 好的对应关系。
郝石生、陈章明、吕延防等（1995）：以松辽盆地的数据 为例，总结了泥岩、粉砂质泥岩和泥质粉砂岩的排替压力与声 波时差之间的对应经验公式：
泥岩：
Pdc 247.7 0.0714t 15.7143 7.4
指出，只要有1米厚的粘土层作盖层，就能起到封闭油气的作 用。如果再加上时间因素，也只需要几米厚就足够了。
别列托对西高加索区下白垩统油层的盖层进行了统计和 分析，认为埋深在1200-3000米范围内，5-10米厚的泥岩可封 闭。 我国：松辽盆地：泥岩盖层厚度下限－20m
川南三叠系气藏石膏盖层下限－6～10m 以上是对泥岩而言，对化学岩却无人涉足。

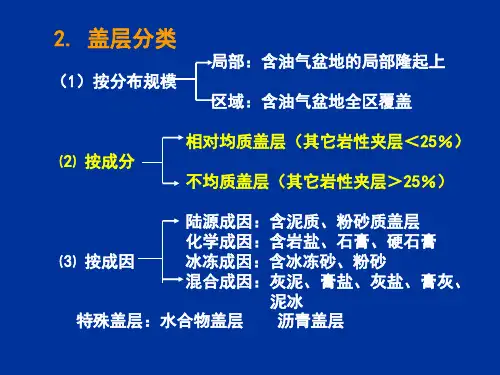

2. 盖层分类
（1）按分布规模
局部：含油气盆地的局部隆起上 区域：含油气盆地全区覆盖
⑵ 按成分
相对均质盖层（其它岩性夹层＜25％） 不均质盖层（其它岩性夹层＞25％）
陆源成因：含泥质、粉砂质盖层
化学成因：含岩盐、石膏、硬石膏
⑶ 按成因
冰冻成因：含冰冻砂、粉砂
混合成因：灰泥、膏盐、灰盐、膏灰、
泥冰
特殊盖层：水合物盖层 沥青盖层
7. 泥质盖层的砂质、粉砂质百分含量及泥质系数 呈夹层或杂质形式出现于泥质盖层中的砂、粉砂含量越 高，遮挡力越差。 泥质系数─-泥岩总厚度/盖层总厚度。系数越大，遮挡 能力越强。
8. 盖层中交换Na+含量 Na+含量高，则膨胀性、吸水性、塑性都好，遮挡能力 强（此Fra bibliotek标尚有争议）。
9. 盖层的分散度 分散度（粉碎程度）越高，其渗透率就越小。 10. 盖层岩石塑性 塑性大，盖层好。——不易产生裂缝。 塑性大小顺序：盐岩—硬石膏－富有机质页岩—页岩—粉 砂质页岩—钙质页岩—燧石岩 泥岩塑性的影响：粘土矿物种类和含量
郝石生、陈章明、吕延防等（1995）：以松辽盆地的数据 为例，总结了泥岩、粉砂质泥岩和泥质粉砂岩的排替压力与声 波时差之间的对应经验公式：
泥岩：
Pdc 247.7 0.0714t 15.7143 7.4
指出，只要有1米厚的粘土层作盖层，就能起到封闭油气的作 用。如果再加上时间因素，也只需要几米厚就足够了。
别列托对西高加索区下白垩统油层的盖层进行了统计和 分析，认为埋深在1200-3000米范围内，5-10米厚的泥岩可封 闭。 我国：松辽盆地：泥岩盖层厚度下限－20m
川南三叠系气藏石膏盖层下限－6～10m 以上是对泥岩而言，对化学岩却无人涉足。
2. 盖层分类
（1）按分布规模
局部：含油气盆地的局部隆起上 区域：含油气盆地全区覆盖
⑵ 按成分
相对均质盖层（其它岩性夹层＜25％） 不均质盖层（其它岩性夹层＞25％）
陆源成因：含泥质、粉砂质盖层
化学成因：含岩盐、石膏、硬石膏
⑶ 按成因
冰冻成因：含冰冻砂、粉砂
混合成因：灰泥、膏盐、灰盐、膏灰、
泥冰
特殊盖层：水合物盖层 沥青盖层
7. 泥质盖层的砂质、粉砂质百分含量及泥质系数 呈夹层或杂质形式出现于泥质盖层中的砂、粉砂含量越 高，遮挡力越差。 泥质系数─-泥岩总厚度/盖层总厚度。系数越大，遮挡 能力越强。
8. 盖层中交换Na+含量 Na+含量高，则膨胀性、吸水性、塑性都好，遮挡能力 强（此Fra bibliotek标尚有争议）。
9. 盖层的分散度 分散度（粉碎程度）越高，其渗透率就越小。 10. 盖层岩石塑性 塑性大，盖层好。——不易产生裂缝。 塑性大小顺序：盐岩—硬石膏－富有机质页岩—页岩—粉 砂质页岩—钙质页岩—燧石岩 泥岩塑性的影响：粘土矿物种类和含量
