高精度LCR测量仪 (2)
DIY数字电桥使用说明
硬件版本V3.0 软件版本V5.3
DIY LCR数字电桥
测量范围：
电感200mH - 2000H 最小分辨率 0.01mH
电容200pF - 200mF 最小分辨率 0.01pF
电阻2000mΩ - 20MΩ 最小分辨率 0.1mΩ
副参显示范围：
Q : 0.000 - 999.0
D : 0.000 - 9.999
θ: -179.0 - +179.0
相对测量：-99.9%～+99.9%
功能特性：
⑴ 主显1999.9计数，副显999.9计数
⑵ 测量频率：100HZ/1KHZ/7.8KHZ
⑶ 测量电压：0.2Vrms
⑷ 输出阻抗：40Ω
⑸ 基本精度：0.3%
⑹ LCR自动识别／手动测量
⑺ 开路／短路校准补偿
主参显示：
Cp: 电容并联模式
Cs: 电容串联模式
Lp: 电感并联模式
Ls: 电感串联模式
Rp: 电阻并联模式
Rs: 电阻串联模式
副参显示：
Q: 品质因素
D: 损耗因素
θ: 相位角
Rp: 等效并联电阻
ESR: 等效串联电阻
Xp: 等效并联电抗
Xs: 等效串联电抗
操作指南：
1、自动测量
当仪器开机后，默认状态为自动识别模式（AUTO），默认测量频率为1KHz。
在自动模式下仪器自动识别被测物阻抗特性，自动选择L、C或R的主参数极其
合适的串并联模式。
自动测量模式时，串并联方式依据被测物阻抗大小而定，阻抗较高时(>10KΩ)
选择并联方式，阻抗较低时(<10KΩ)选择串联方式。
2、L／C／R 模式测量参数
1)主参数选择，在开机状态下默认AUTO，按下“模式(X)”键参数依次被选中为
“AUTO → AUTO-C → AUTO-L → AUTO-R → AUTO”
2)副参数选择，测量模式下按“数值(R)”键切换副参“Q、D、θ、ESR（Xs）”
注1：串联模式为“ESR”,并联模式为“RP”， Xs／Xp仅在主参数R（电阻）时
被激活。
注2：副参数选择功能仅仅存在于1602屏的版本。2004屏可以显示所有副参，
无需切换。
3、串并联测量模式选择，在相应的主参模式下按下“保存(L)”键【2004屏程
序此功能键是“数值(R)”键】，参数依次被选中为“AUTO-
AUTO-
4、测量频率，本电桥提供3个频率测试点：100HZ/1KHZ/7.8KHZ 开机默认频率
为1KHz，按下“频率（F）”键可以选择不同的频率点测量“1KHZ →7.8KHZ →
100HZ →1KHZ”。
5、开路／短路校准补偿，测量夹开路或短路状态下按“归零(C)”键可进行扫频
开路／短路校准补偿。
6、高级模式【1602屏】，在AUTO（全自动测量模式）下按“保存(L)”键可进入
此模式，退出此模式按“保存(L)”键。
高级模式【2004屏】，任意测量模式下按“保存(L)”键可进入此模式，退出此
模式按“保存(L)”键。
高级模式状态下，“量程（RNG）”键可用，切换范围“40R → 1K → 10K →100K
→40R”。
第一行显示如下内容：
手动模式标识、 并串联标识、 阻抗-电抗
第二行显示如下内容：
测量频率缩写、 主量程缩写、 电容（电感）测量值、Q值
以上内容是1602屏高级模式。
2004屏可以显示更加详细的信息而不仅仅是缩写，内容同上。
7、相对测量
在测量模式状态，按下“参数(Q)”键，将会记录下当前测量值并进入相对测量
模式，再次按下“参数(Q)”键，或者模式切换等，会退出相对测量。在相对测
量模式下，副参会显示被测物于记录值的相对误差，表示方式是百分比。
表示范围是：-99.9%～+99.9%
8、校准模式，按下“菜单（menu）”键进入主菜单。然后按下“量程（rng）”键
进入校准模式
退出校准模式方法：按下“菜单（menu）”键进入主菜单，然后按下“模式(X)”
键返回测量模式。
在校准模式下 参数（Q） 、频率（F），这2个键是选择校准项目使用的。
模式(X)、数值（R），这2个键是+-校准参数值。
“保存(L)”键：保存校准结果，校准完毕后必须按“保存(L)”键，否则校准结
果将不被存储。
“归零(C)”键：用于清除当前校准项的数值。连续按下5次，会加载默认校准
值。
注：校准模式下，模式(X)、数值（R）长按可以快速加减校准值。
功能 测量方式 频率 量程 最小分辨率
电容挡C Cs/Cp 100Hz 2000.0pF～200.00mF 0.1pF 1KHz 2000.0pF～20.000mF 0.1pF
7.8KHz 200.00pF～2.0000mF 0.01pF
电感挡L Ls/Lp 100Hz 2000.0mH～2000.0H 0.1μH 1KHz 2000.0mH～200.00H 0.1μH
7.8KHz 200.00mH～20.000H 0.01μH
电阻档R Rs/Rp 100Hz 2000.0mΩ～20.000MΩ 0.1mΩ 1KHz 2000.0mΩ～20.000MΩ 0.1mΩ
7.8KHz 2000.0mΩ～2.0000MΩ 0.1mΩ
本LCR数字电桥可以选用2种屏幕。
LCD 1602屏 能够同时显示16x02即32个字符。
LCD 2004屏 能够同时显示20x04即80个字符。
打开电源第一屏显示LCR数字电桥作者信息：
许剑伟，莆田，2012
然后进入工作状态：
1602屏幕
1602主屏实物图
2004屏幕
LCD2004屏幕实物图
设置菜单：
按下“菜单（menu）”键显示如下内容：
在本界面下：
返回测量模式按“模式(X)”键。
进入校准设置按“量程(Rng)”键。
在校准设置中会显示如下项目：
"Z0 :000"【100Hz 零点校准】 校准至0
"Z1 :000"【1kHz 零点校准】 校准至0
"Z2 :000"【7.8kHz 零点校准】 校准至0
"R1 : 40"【V/I变换器下臂电阻 40R校准】 接入40R电阻，校准至电阻标称
值
"R1X: 40"【 40R相位】 校准至相位0
"ak : 25"【AD非线性校准】 12年1月份的STC片子AK取
值5至30之间。接入25欧电阻校准（通常置零）
"R2 : 1k"【V/I变换器下臂电阻 1K校准】 接入1K电阻，校准至电阻标称
值
"R2X: 1k"【 1k相位】 校准至相位0
"R3 :10k"【V/I变换器下臂电阻 10K校准】 接入10K电阻，校准至电阻标称
值
"R3X:10k"【 10k相位】 接入10K电阻，调到电容视值为
开路残余电容。 (须校准，约为3)
"R4 :.1M"【V/I变换器下臂电阻 100K校准】 接入100K电阻，校准至电阻标
称值
"R4b:.1M"【7.8kHz频率100k档幅度校准】 接入100K电阻，校准至电阻标
称值，原版说明书推荐置零
"R4X:.1M"【 100k相位】 接入100K电阻，调到电容视值
为开路残余电容。 (须校准，约为48左右)
"G1 : 3k"【运放3倍增益校准】 接入3K电阻，校准至电阻标称
值
"G1X: 3k"【3倍档相位】 接入3K电阻，调到电容视值为
开路残余电容。 (须校准，约为36左右)
"G2 : 9k"【运放9倍增益校准】 接入9K电阻，校准至电阻标称
值
"G2b: 9k"【7.8kHz频率9倍档幅度校准】 接入9K电阻，校准至电阻标称
值 ，原版说明书推荐置零
"G2X: 9k"【9倍档相位】 接入9K电阻，调到电容视值为
开路残余电容。 (须校准，约为34左右)
"phX: 1k"【1kHz以下相位校准】 原版说明书推荐置零
进入校准菜单后，用Q（向左）或F（向右）键切换各参数。X和R键是加、减
数字。
校准默认值：连续按5次C键（要刚好5次）恢复为默认值，再按L键保存。
首次校准，须恢复为默认值。
phX、R4b、G2b是特殊校准项，建议置零。
校准顺序：黑色项目 红色项目 蓝色项目。
校准完成后，务必安下L键保存。然后按“菜单（menu）”键、返回主菜单，按
“模式(X)”键、退出。
注：校准模式下，模式(X)、数值（R）长按可以快速加减校准值。

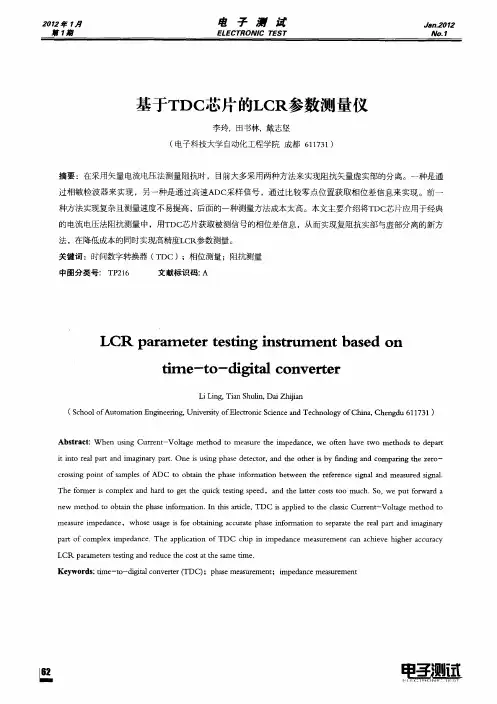

基于TDC芯片的LCR参数测量仪
电 子 测 试
ＥＬＥｃＴＲ０Ｎ ｌ ｃ Ｔ ＥＳＴ
ｄａ ２ ２ ｎ． ｏ１
Ｎ ｏ． １
基于Ｔ ＤＣ芯片的Ｌ Ｒ参数测量仪 Ｃ
李 玲，田书林，戴志坚 （ 电子科技大学 自动化工程学院 成都 ６ １３ ） １ ７ １
摘 要 ：在 采用矢量电流电压法测量阻抗时 ，目前 大多采用两种方法来实现阻抗矢量虚 实部的分离。一种是通
Ａｂ ｔ ａ ｔ Ｗ ｈ ｎ ｕ ｉ ｇ Ｃｕ ｒ ｎ — ｌ ｇ ｅｈ ｄ ｔ ａｕ ｅ ｔ ｅ ｉ ｅ ａ ｃ ．ｗｅ ｏ ｎ ｈ ｖ ＷＯ ｍｅ ｈ ｄ ｏ ｄ ｐ ｒ ｓｒ ｃ ： ｅ ｓｎ ｒｅ ｔ Ｖｏ ｔ ｅ ｍ ｔ ｏ Ｏ ｍｅ ｓ ｒ ｈ ｍｐ ｄ ｎ ｅ ａ ｅ ａ ｅ ｔ ｔ ｏ ｓ ｔ ｅ ａ ｔ
ｍｅｓｒ ｉ ｅａ ｃ ，ｗｈ ｓ ｕａｅｉｆｒ ｂａ ｉｇａｃｒ ｅｐ ａｅｉｆｒ ｔ ｎｔ ｅａ ｔ ｔｅｒａ ｐｒ ａｄｉ ｇｎｒ ａ ｅ ｍｐ ｄｎ ｅ ｕ ｏｅ ｓ ｔ ｎｎ ｃｕａ ｈｓ ｎｏｍａ ｏ ｓ ｒ ｅ ｈ ｅｌ ａ ｎ ｉ ａ ｇ ｓｏ ｏ ｉ ｔ ｉ ｏ ｐ ａ ｔ ｍａ ｙ
用 相量法分 析 以上正弦 稳态 电路 ，将 （） ２ 式代入 （ １ ）
式可得 ：
般是 指 电阻 、电容 、电感及相 关 Ｑ值 、损 耗角 、电导等 参 数的测 量 。Ｌ Ｒ参数 的测 量方法 主要有 电桥 法 、谐 Ｃ
振法和矢量 电流 电压法 ３种 。矢量 电流 电压法即根据被 测件 两端 的矢 量 电压和流过 被测件 的矢 量 电流 计算 出阻
ｐ ｒ ｆｃ ｍｐ ｅ ｍｐ ｄ ｎ ｅ Ｔｈ ｐ ｌ ａｉ ｎ ｏ ａｔｏ ｏ ｌｘ ｉ ｅ ａ ｃ ． ｅ ａ ｐ ｉ ｔ ｆＴＤＣ ｈ ｐ ｉ ｍｐ ｄ ｎ ｅ ｍｅ ｓ ｒ ｍｅ ｔｃ ｎ ａ ｈ ｅ ｅ ｈ ｇ ｅ ｃ ｕ ａ ｙ ｃ ｏ ｃ ｉ ｎ ｉ ｅ ａ ｃ ａ ｕ ｅ ｎ ａ ｃ ｉｖ ｉｈ ｒａ ｃ ｒ ｃ Ｌ ＣＲ ａａ ｅｅ ｓ ｅｔ ｇａ ｄ ｒ ｄ ｃ ｅ ｃ ｓ ａ ｅｓｍｅ ｔ ． ｐ ｒｍ ｔ ｒ ｔ ｓ ｎ ｎ ｅ ｕ ｅｔ ｏ ｔ ｔ ｈ ａ ｍｅ ｉ ｈ ｔ ｉ
lcr测量仪的工作原理和使用技巧
lcr测量仪的工作原理和使用技巧LCR测量仪的工作原理是利用交流电源提供的交流电信号对待测电容进行测试。
在LCR测量仪中，交流电源会产生一个稳定的交流电信号，并将其施加在待测电容上。
同时，测量仪会测量电路中的电流和电压，并根据测量结果计算出电容的数值。
使用LCR测量仪的技巧包括：
1.正确选择测量模式：
根据待检测元器件实际使用的条件和组合上的差别，LCR测量仪设有串联模式和并联模式。
正确选择测量模式可以提高测量的准确性和效率。
2.正确连接待测元器件：
将待测元器件正确连接到LCR测量仪上，确保连接牢固，避免出现接触不良或松动的情况。
3.调整合适的参数：
根据待测元器件的特性和要求，调整LCR测量仪的参数，例如频率、幅度等，以确保测量结果的准确性和可靠性。
4.注意操作顺序：
在操作过程中，应按照规定的顺序进行操作，避免出现误操作或操作不当的情况。
5.保持仪器清洁：
定期清洁LCR测量仪的表面和内部部件，以保持其准确性和稳
定性。
总之，使用LCR测量仪需要掌握正确的操作方法和技巧，以保证测量结果的准确性和可靠性。
DE-5000 移动高性能 LCR 测量仪说明书
Parameters measured:Ls / Lp / Cs / Cp / Rs / Rp / DCR with D/Q/Θ/ESR measurement Automatic L-C-R selection Accuracy:See next page Selectable test model:Series or Parallel Display:Backlit20,000/2,000 countTerminals:4-wire spring-loaded sockets and binding post jacks Accepts normal or shrouded banana plugs Automated LCR ranges:L : 20.000 μH -- 2000 H C : 200.00 pF -- 20.00 mF R : 20.000 Ω -- 200.0 M Ω DCR : 200.00 Ω -- 200.0 MΩSelectable test frequencies:100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz Measurement rate:1.2/second nominalThe DE-5000 is a portable, high-performance LCR meter that is full-featured yet cost effective. It measures in true 4-wire Kelvin mode and rivals the capabilities and options of many of its bench counterparts.This LCR meter features automatic L-C-R selection, a Sorting mode, and selectable test frequencies. It can transfer data to a PC via a fully isolated, optical IR-USB interface.DE-5000 Portable LCR MeterFeatures:• 4-wire measurement• Automatic L-C-R selection• Component sorting function with selectable PASS/FAIL tolerances• Selectable test frequencies:100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz• Selectable test model: series or parallel • Backlit, 20,000/2,000 count display • Relative mode• Low-battery indicator • USB interfaceAvailable tolerances for sorting function:±0.25% ±5% ±0.5% ±10% ±1% ±20% ±2% -20/+80% Response time:Approx. 1 second/DUTTemperature coefficient:[0.15 x (specified accuracy)]/°C 0-18°C, 28-50°C Test signal level:0.5 Vrms T ypicalEnvironmental:Operating temperature: 0°C to 50°C; <70% RH Storage temperature: -20°C to 60°C; <80% RH Battery:Uses a standard 9V alkaline battery Display includes battery level indicatorMechanical:Dimensions: 18.8 cm H x 9.5 cm W, 5.3 mm D (7.4" x 3.75" x 2") Weight: 350 g (0.75 lb)DE-5000 Standard Package:LCR meter DE-5000-LCR Carrying caseDE-5000-CS Alligator-clip test-lead adapter TL-21 (4-wire joined at alligator clips)Guard leadTL-23Standard 9 V battery DE-5000-9V Instruction manualDE-5000-IM Optional Accessories:AC adapterDE-5000-AC SMD tweezers (4-wire) TL-22Data transfer kitDE-5000-DTK• IR to USB Interface Adapter • USB cable• CD with software for PCDE-5000 Carrying Case with AccessoriesSpecificationsOrdering InformationAccuracy is specified at 23°C ± 5°C, <75% RH.All accuracy is specified as ±[(% of reading) + (value of least significant digit)].For the most precise measurement results, the meter has to be zeroed before taking a reading.Adjustment to accuracy (Z) based on dissipation (D) reading:D > 0.1: Z * √(1+D 2)In capacitance mode, D ≤ 0.1: Z C = 1÷(2πƒC)In inductance mode, D ≤ 0.1: Z L = 2πƒLAccuracy v.s. Resistance (Z):DCR Accuracy:Secondary Parameters Accuracy:A Z = impedance (Z) accuracyDefinition: Q = 1/D & Rp = ESR * (1+1/D 2)D value accuracy: D Z = ± A Z *(1+D)ESR accuracy: R Z = ± Z M * A Z (Ω)ie., Z M = impedance calculated by 1÷(2πƒC) or 2πƒL Phase angle Θ accuracy: ΘZ = ±(180/π)*A Z (deg)Accuracy Specifications。
HIOKI 3522-50 3532-50 3535 LCR测试仪 说明书
测量频率可调: DC、1mHz~100kHz(3522-50)/42Hz~5MHz(3532-50)3522-50/3532-50)的高速LCR测试仪3535基本精度Z:±0.5%，θ；±0.3°宽频带100kHz~120MHz9700-10 前置放大单元■更宽范围的测量频率3522-50的测量频率可设置成DC 或1mHz~100kHz 、3532-50则可设置成42Hz~5MHz 、4位数分辨率的任意值。
使得进一步接近运作条件的测量、评估。
/3535 L C R H i T E S T E R3522-50/3532-50基本特性3535本机9678连接电缆前置放大单元3535基本性能外部I/O时序图下图（以3532-50为例）显示的是从EXT.I/O获得的触发(TRIG)通过计算机进行外部控制(3535)3535标准配置了RS-232C和GP-IB接口，除了电源ON/OFF以外，ＥＸＴ．Ｉ／ＯＡＣ１００Ｖ、１２０Ｖ、 ２２０Ｖ或２４０Ｖ可选型电源３５３２－５０背面： 启停式传输： 2,400、4,800、9,600、19,200bps 传输方式传输速度测试数据不仅可以输出到打印机，如PC 或时序器。
通过RS-232通过安装选件9593-01、RS-232C 接口、或者GP-IB 接口，除了电通过计算机进行外部控制通过使用市场上有售的标准表格计算软件，输入计算机的测使用表格计算软件的图表通过使用RS-232C 接口，利用EXCEL 将测试数据文件化的采样软件。
从敝公司网页下栽即可■9593-01 RS-232C 接口参数初始画面测量画面上，任意的4项参数的测量值和设置环境一目了然。
通过触摸屏设置和改变测量环境，项目呈深色图像，只需轻触项目或数值，且，设置画面还可以实时显示测量值，的改变而变化。
还能任意放大显示一定距离的场合下的观察。
* 图示例为3522-50的代表性显示画面简易的触摸屏操作应 用测量固体电解质的离子导电率举例应用广泛的选件9143 针夹式探头DC~5MHz9262 测试冶具DC~5MHz9263 SMD测试冶具DC~5MHz高速、低价，适用于生产线的ＬＣＲ测试仪测量精度和范围※条件：温湿度范围23℃±5℃,80%rh或以下(无凝结)接通电源603535 技术参数测量精度和范围（6个月精度保证）精度用Z和θ来规定，其他参数可参照此计算。

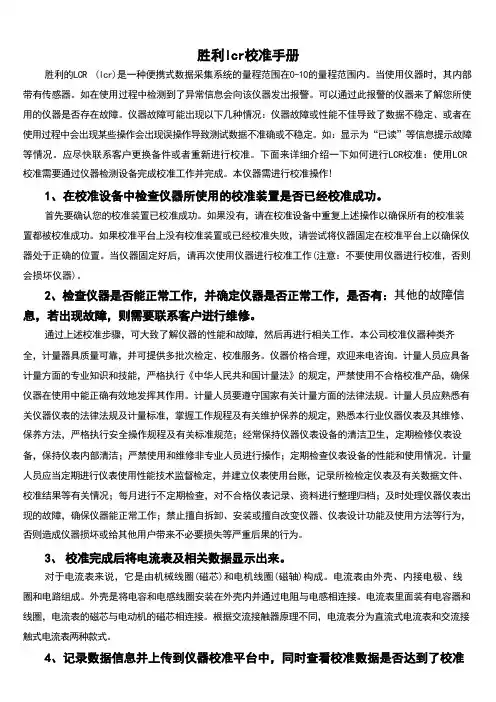

胜利lcr 校准手册
