第三章 船舶种类及其船舱结构特点
船舶修造知识点总结图解
船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。
1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。
2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。
船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。
3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。
动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。
4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。
5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。
坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。
6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。
二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。
1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。
船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。
2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。
船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。
3. 航行安全航行安全主要包括船舶的导航安全和气象安全。
船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。
三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。
1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。
船舶部位尺度和标志
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
船型尺度：船长：沿夏季载重水线，自首缘量致尾柱后缘的水平距离，又称两柱长。
型宽：船体最宽处两舷肋骨外缘之间的水平距离。
型深：在船长中点处，自平板龙骨上缘量至干舷甲板横梁舷端上缘的垂直距离。
船舶吃水、吨位和标志型吃水：自平板龙骨上缘量至水面的垂直距离。
加上平板龙骨的厚度，为实际吃水。
重量吨：表示船舶重量，也可表明船舶的载运能力。
可分排水量和载重量。
排水量：指船舶在水中所排开的同体积水的重量。
满载排水量：船舶装足货物、旅客、燃料、淡水和供应品，并具有规定的安全干舷时的排水量，通常是指船舶在海水中达到夏季载重线时的排水量。
空船排水量：船舶没有装货物、旅客、燃料、淡水和供应品等时的排水量。
载重量：或称总载重量，表示船舶所具有的载重能力。
即：载重量=满载排水量—空船排水量净载重量：表示实际可装载货物的吨数，它随具体航次所需要备品储备量不同而变化。
船舶基础知识

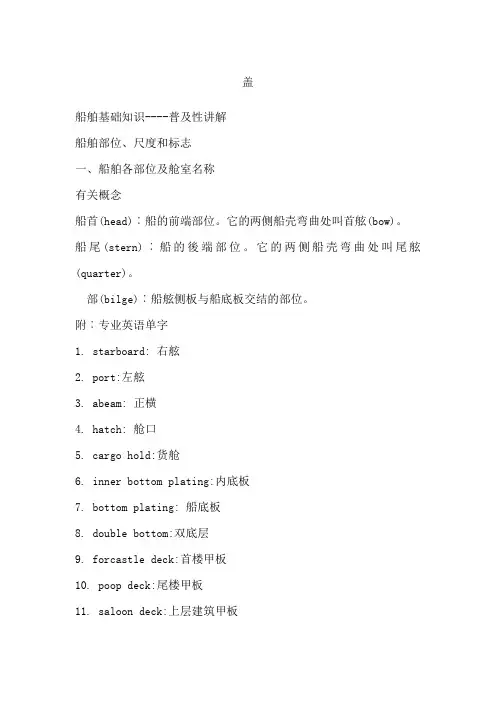

盖船舶基础知识----普及性讲解船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)︰船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)︰船的後端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
部(bilge)︰船舷侧板与船底板交结的部位。
附︰专业英语单字1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度︰也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下透过，进某一船坞。
全长（最大长度）︰指船舶最前端与最後端之间（包括外板和两端永久性固定突出物在内）水准距离。
全宽（最大宽度）︰包括船舶外板和永久性固定突出物在内的垂直於纵中线面的最大水准距离。
最大高度︰自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度︰是主管机关在登记船舶和计算船舶总公顿位、净公顿位时所使用的尺度，它载明於公顿位证书上。
登记长度︰在上甲板的上表面上，自首柱前缘到尾柱後缘的水准距离；无尾柱时，则量至舵杆中心。
登记宽度︰在船舶最大宽度处，两舷外板外表面之间的水准距离。
登记深度︰在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
船舶船体知识点总结图
船舶船体知识点总结图船舶船体是船舶的主要结构之一，它是船舶的硬骨架，支撑船体上部结构和设备，承受水压和风压的力量，并保证船舶的载重能力、航行安全和稳定性。
在船舶设计和建造过程中，船体的结构和材料选用是至关重要的，下面将对船舶船体的知识点进行总结。
一、船舶船体结构类型船舶船体的结构类型主要包括：单壳体结构、双壳体结构和混合结构。
1. 单壳体结构：单壳体船体结构是指整个船体由一层厚度不等的船壳板组成，主要由船壳、船底、船尾和船头组成。
根据船体外形，单壳体结构又可分为平底船、V型底船和U型底船等。
2. 双壳体结构：双壳体船体结构是在船舶外壳表面外侧再加一层壳板，形成两层船壳构造，主要用于油船、化学品船等液态货物的运输船舶，以增加船壳的强度和安全性。
3. 混合结构：混合结构是结合单壳体和双壳体结构的优点，将其结构特点融合在一起，形成新型的船体结构。
二、船舶船体材料船舶船体的材料选用对船舶的性能、强度和耐久度有着至关重要的影响，主要包括金属材料和非金属材料。
1. 金属材料：金属材料是船舶船体常用的结构材料，主要包括钢铁（包括碳素结构钢、耐候结构钢等）、铝合金、铜合金等。
2. 非金属材料：非金属材料主要包括玻璃钢、碳纤维复合材料等，这些材料具有重量轻、耐腐蚀、强度高等特点，逐渐在船舶船体结构中得到应用。
三、船舶船体主要零部件船舶船体由许多零部件组成，主要包括船壳、船底、船尾、船头、船舷、船艏、船艉等，其中船壳是船体的主体结构，负责承受水压和风压力，其他零部件主要以增加船体的强度和稳定性为主。
四、船舶船体建造工艺船舶船体建造工艺主要包括：板材切割、板材成型、船壳焊接、水密检测、船体拼装、船体热处理、船体清理、外表面处理、船舶防腐、船体打磨等等环节，这些环节严格按照工艺流程进行，确保船体结构的质量和可靠性。
五、船舶船体的维修与保养船舶船体的维修与保养是延长船体寿命和保证船舶航行安全的重要工作，主要包括船壳表面修复、防腐保养、船体涂装、水密检测、船舶结构强度检测等环节，这些工作需要定期进行，以确保船体结构的完好性和稳定性。
船舶结构基本知识简介
1.横骨架式甲板结构
（1）组成： 纵向构件：甲板纵桁
34
横向构件：横梁、半横梁、舱口端梁、强 横梁
（2）用途；
常用于大型船舶的下甲板和内河船的甲板。
航海学院船舶与海洋工程系
船体构造与制图
ChongQing JiaoTong University
35
航海学院船舶与海洋工程系
横骨架式甲板结构
船体构造与制图
航海学院船舶与海洋工程系 船体构造与制图
ChongQing JiaoTong University
13
航海学院船舶与海洋工程系
船体构造与制图
ChongQing JiaoTong University
3. 混合骨架式
（1）概念： 纵横骨材间距和尺寸相当的骨架型式称为 混合骨架式。 另外在主船体一部分采用横骨架式，另一 部分采用纵骨架式的船体骨架型式也叫混合骨 架式。 （2）应用范围： 通常在大、中型船舶上，强力甲板和船底 部采用纵骨架式，舷侧、下甲板及首尾端采用 横骨架式。
37
航海学院船舶与海洋工程系
纵骨架式甲板结构
船体构造与制图
ChongQing JiaoTong University
3.货舱口围板结构 （1）概念： 沿舱口四周设置的围板，一般指货 舱口的围板。 （2）组成： 露天货舱口围板结构由纵向和横向 围板所组成。围板上部设有水平加强筋、 围板外部设有垂直加强筋。 （2）作用： 舱口围板可防止舷外水流入或人员 跌入舱内，并提高舱口区的结构强度。
船体构造与制图
ChongQing JiaoTong University
29
航海学院船舶与海洋工程系
船体构造与制图
ChongQing JiaoTong University
船舶基本常识(船舶结构与设备)(课堂PPT)
2
8
船体的最上层的首尾统长甲板为上甲板（upper deck）， 亦称为:
• 主甲板（main deck）：所有开口都能封密并保证水密。 • 量吨甲板：丈量吨位时。 • 遮蔽甲板：少数远洋船舶在主甲板上还有一层贯通船
首尾的上甲板，由于其开口不能保证水密，所以只能 叫遮蔽甲板（shelter deck）。 • 主甲板在不同场合又被称为：第一层全通甲板、干舷 甲板、露天甲板、游步甲板、强力甲板等等。
是指水线面至船底龙骨板上缘的垂直距离，与实际吃水相 差一个龙骨板的厚度。它是船舶设计和进行性能计算时所考 虑的吃水。
壁等结构所组成的水密空心结构，为船舶的主体部分。 上层建筑指上甲板以上的各种围蔽建筑物。 配套设备包括主辅电、管系、甲板设备、安全设备、通讯
导航及生活设备。
2
4
配套设备
←上层建筑
←主船体
2
船舶基本组成实船图 5
建造中的主船体结构
2
6
2
7
2.1主船体结构
（1）甲板是铺在船梁上的钢板，将船体分隔成上、中、下 层。大型船甲板数可多至六、七层，其作用是加固船体结构 和便于分层配载及装货。
罗经forecastle) 长度一般为10%L左右，作用是减少首部上浪，改善航行条件。
尾楼(poop） 作用是减少船尾上浪，保护机舱，其内的舱室亦可作船员居住舱室 或派作其他用途。
桥楼(bridge) 位于船中部的上层建筑。主要用来布置驾驶室及船员居住与活动处 所的上层建筑。
2
13
货舱(cargo hold）是用于装载货物的舱室。 液舱(liquid hold)是用于装载燃油、淡水、液货、压载水等 液体的舱室。一般设在船的低处，有利于船舶稳性。为减 少自由液面对稳性的影响，一般横向尺寸都比较小，且对 称于船舶纵向中心线布置。
船舶基本常识 船舶结构与设备课件
S（Summer LoadLine）夏季海水载重线，即船舶在夏 季航行时，总载重量不得超过此线。
W（Winter LoadLine）冬季海水载重线，即船舶在冬季 航行时，总载重量不得超过此线。
WNA（Winter North Atlantic LoadLine）北大西 洋冬季载重线，指船长为 100.5米以下的船舶，在冬季 月份航行经过北大西洋（北纬 36度以北）时，总载重量不 得超过此线。
2020/3/9
主船体最前端尖削的舱室为首尖舱(forepeak tank)，最后端的为尾 尖舱(after-peak tank),首尾尖舱常用作淡水舱或压载水舱,尾尖舱也做舵
机舱。
机舱(engine room）是安装主机、副机、锅炉等设备的舱室。在中 部的为中机型，在船尾的为尾机型，在船中偏后的为中尾机型船。
• 主甲板（main deck）：所有开口都能封密并保证水密。 • 量吨甲板：丈量吨位时。 • 遮蔽甲板：少数远洋船舶在主甲板上还有一层贯通船
首尾的上甲板，由于其开口不能保证水密，所以只能 叫遮蔽甲板（shelter deck）。 • 主甲板在不同场合又被称为：第一层全通甲板、干舷 甲板、露天甲板、游步甲板、强力甲板等等。
中华人民共和国交通部（章） 二○○五年一月十八日
2020/3/9
船舶载重线指船舶满载时的最大吃水线。它是绘制在船舷 左右两侧船舶中央的标志，指明船舶入水部分的限度。
2020/3/9
定义： 为确定船舶干舷，保证船舶具有足够的储备浮力和航行安
全。船级社根据船舶尺度和结构强度，为每艘船舶勘定了 船舶在不同航行区带、区域和季节应具备的最小干舷，并 用载重线标志的形式勘划在船中的两舷外侧，以限制船舶 的装载量。 要求： 载重线标志在深色底漆上用用白色或黄色油漆标绘；在浅 色底漆上应用黑色油漆标绘，并永久性的勘划在船舶的两 侧，并能清晰可见。 度量：以载重线的上边缘为准。
船舶知识
[基础知识] 船舶基础知识----普及性讲解船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
附：专业英语单词1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
