陶瓷喷墨打印若干细节
1.墨水的储存和使用：请见附件更新后的要求。请注意对储存温度等提出了更严格的要求。
2. 打印机房的管理：打印机房门加闭门器常闭，加挂温度(通常设定25°C) 湿度计(要求40-80%)
并规定控制指标。机器上的粉尘每天清理。总之打印机房基本要做到恒温恒湿少尘，最好保持微
正压。
3. 印前坯温和水蒸气控制：印前坯温要保持在40°C左右，不能太高，稳定很重要，尽量避免早
晚和季节温差的影响。进入打印机水蒸气要尽量少。因此必须在打印机房外和房内距打印机30-50
公分等处加多道强力吹风，既控制温度，又清除坯面粉尘和减少水蒸气。水蒸气对是喷墨打印的
大敌，不但会积聚喷头表面造成滴墨，而且会影响墨滴运行轨迹，降低打印质量。
4.打印机日常使用时的规则：请见附件更新后的要求。补充了新设计生产和打样前的操作细则。
5.墨水使用前一定要摇匀，建议购买一台摇摆机放在打印机房旁，每次加墨前摇匀（10-15分钟），
避免人工操作的不稳定和不可靠。
6.印后加烘干器：可采用石英管、烘道或热风机等方式，目的是在后续淋釉前烘干釉面，提高釉
面温度，避免凹釉针孔等缺陷。
7.打印机用压缩空气压力要稳定，建议增加稳压包，带滤水滤油功能。以从其他工厂的经验来看，
这个措施投入不大，但效果显著，对大生产稳定性贡献很大。
8.打印机供电要有充分保证，打印机自带的UPS电源顶多支撑2小时。一旦断电不但会丢失所有设
定参数，而且可能因墨水漏干而对喷头造成不可逆损伤。
9. 底釉和面釉建议采用釉钟/Vella + Vella的工艺，增强坯体遮盖力减小底坯波动的影响，降
低增白剂耗量同时提高成品白度。
1. 底釉面釉要提前介入，在打印机启动前对釉线布置等工艺条件提出建议，并根据贵司烧成曲
线和坯体参数提供相应配方釉料上线小试，争取在喷墨机工作前解决坯釉配
合、釉面质量等问题。
2. 打印机要有专人操作管理。对机器的一般性调整和颜色的调整要能独立操作，对打印质量有
判断能力。
陶瓷喷墨打印喷头的工作原理、技术指标及其发展趋势

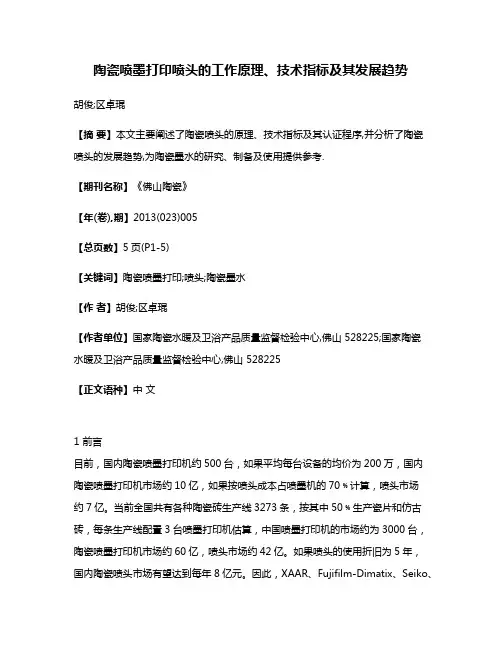

陶瓷喷墨打印喷头的工作原理、技术指标及其发展趋势胡俊;区卓琨【摘要】本文主要阐述了陶瓷喷头的原理、技术指标及其认证程序,并分析了陶瓷喷头的发展趋势,为陶瓷墨水的研究、制备及使用提供参考.【期刊名称】《佛山陶瓷》【年(卷),期】2013(023)005【总页数】5页(P1-5)【关键词】陶瓷喷墨打印;喷头;陶瓷墨水【作者】胡俊;区卓琨【作者单位】国家陶瓷水暖及卫浴产品质量监督检验中心,佛山 528225;国家陶瓷水暖及卫浴产品质量监督检验中心,佛山 528225【正文语种】中文1 前言目前，国内陶瓷喷墨打印机约500台，如果平均每台设备的均价为200万，国内陶瓷喷墨打印机市场约10亿，如果按喷头成本占喷墨机的70﹪计算，喷头市场约7亿。
当前全国共有各种陶瓷砖生产线3273条，按其中50﹪生产瓷片和仿古砖，每条生产线配置3台喷墨打印机估算，中国喷墨打印机的市场约为3000台，陶瓷喷墨打印机市场约60亿，喷头市场约42亿。
如果喷头的使用折旧为5年，国内陶瓷喷头市场有望达到每年8亿元。
因此，XAAR、Fujifilm-Dimatix、Seiko、Toshiba TEC 和 Konica 等喷头企业都在争夺全球的陶瓷喷头市场，很可能推出更适合陶瓷喷墨打印的喷头。
陶瓷喷头是陶瓷喷墨打印机的核心部件，直接影响陶瓷砖打印图案的精确度、打印速度、生产稳定性等。
本文主要介绍了陶瓷喷头的原理、技术指标及其认证程序，并分析了陶瓷喷头的发展趋势，为陶瓷墨水的研发、推广及使用提供了参考。
2 陶瓷喷头的工作原理以及墨水喷射模型2.1 陶瓷喷头的工作原理陶瓷喷头最初是用于包装条形码、包装保质期编码、喷绘等方面，直到被发现可用于打印高粘度的陶瓷墨水，才开始应用于建筑陶瓷行业。
喷头以压电陶瓷元件为驱动器，利用不同脉冲频率、电压值为驱动电压，通过驱动压电陶瓷发生体积形变，在墨水腔内产生压力波，通过共振将墨水振出喷孔。
喷墨工艺既受墨水的物理性能、喷头孔内径的影响，又受波形方程、温度补偿方程的影响。
喷墨打印技术的发展
相关打 印机软件 的应用设计 ，实现 了在较快的打印速度下 能 来的状态， 墨滴就从喷嘴处喷射 了出去。 ＭＰ Ｌ的这种结构 ， 最
打 出 质量 优 异 的 照 片 和 文档 ， 并 应 用 于 ＨＰ Ｏ ｆ ｉ ｃ ｅ ｊ ｅ ｔ Ｐ ｒ ｏ Ｋ５ ５ ０ 显著 的优 势 是 墨 水 腔 的 尺寸 不 会 对振 动 板 和 压 电 元 件 的 形 变 等 几 款 喷 墨 印 刷 设 备 中 。它 采用 了独 立式 墨盒 ，并 配 以一 套 造成 影 响 ， 墨水腔减小， 喷 出 的 墨 滴 体 积 也 减 小 。又 由 于 驱 电 独特的墨水循环利用系统 ， 降 低 了 墨 水 使用 成本 ， 此外 ， 该 在 电压 的 大 小与 压 电元 件 的形 变 程 度 是 正 比关 系 ，所 以 墨 滴 的 这项技术 中， 这 项 技 术 不仅 增 加 了 印条 的 宽度 ， 喷嘴 数 量 也 增 体 积 和 喷射 的速 度 可 以通 过 调 节 电压 波 形 来 控 制 。 多 了， 并 且 每 个 喷 墨 头 在 单 位 时 间 的 喷 墨量 也 明显 提 高 ， 每 秒 ２ ０ ０ １ ～２ ０ ０ ７年 间 ， Ｅ ｐ ｓ ｏ ｎ推 出 的六 色 高精 度 照 片 打 印机
短， 并且 由于可靠性和打 印速度难 以令人满意， 对于大幅面彩 电陶 瓷 贴 合 在 一 起 ， 两 端 分 别 固 定 在 振 动 板 和 基 板 上 。 电极 色 输出业务来讲， 单 位 输 出面 积 消 耗 的 喷 头 的 成本 比较 高 ， 经 沉积在薄柱的两侧 ， 压 电陶 瓷的极化方 向与电场方 向平 行。 与
根据逆压 电效应，压 电陶瓷膜 片在 垂直 于其表面的 电场 作用下且外加的信号恰好在压 电陶瓷片的谐振点上 ，那么 电 能将最 大限度转化为机械能，会发生膨胀 。按照压 电陶瓷 的
ijp喷墨打印工艺流程

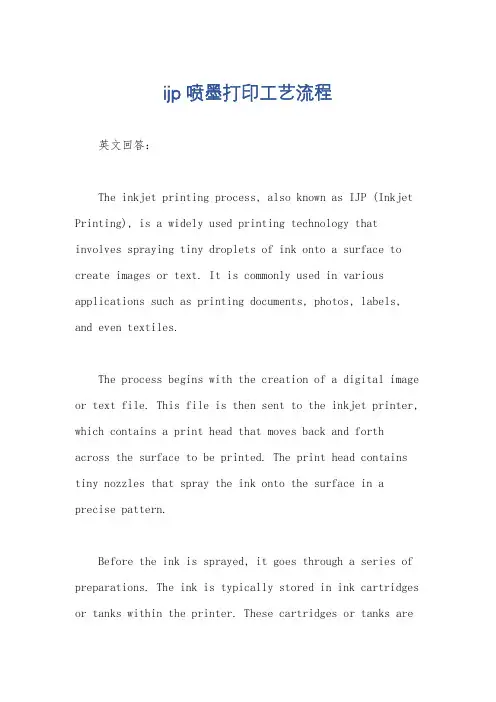

ijp喷墨打印工艺流程英文回答：The inkjet printing process, also known as IJP (Inkjet Printing), is a widely used printing technology that involves spraying tiny droplets of ink onto a surface to create images or text. It is commonly used in various applications such as printing documents, photos, labels, and even textiles.The process begins with the creation of a digital image or text file. This file is then sent to the inkjet printer, which contains a print head that moves back and forth across the surface to be printed. The print head contains tiny nozzles that spray the ink onto the surface in a precise pattern.Before the ink is sprayed, it goes through a series of preparations. The ink is typically stored in ink cartridges or tanks within the printer. These cartridges or tanks areconnected to the print head through ink tubes. The ink is then heated to a specific temperature to ensure optimal viscosity and flow.Once the ink is ready, the print head moves across the surface, depositing tiny droplets of ink onto it. The print head contains different colors of ink, usually cyan, magenta, yellow, and black (CMYK), which are combined to create a wide range of colors and shades. The droplets of ink are sprayed onto the surface in a controlled manner, guided by the digital image or text file.After the ink is sprayed onto the surface, it needs to dry. The drying process depends on the type of ink used and the surface being printed on. Some inks dry quickly, while others may require additional heat or time to fully dry and set.Inkjet printing offers several advantages over other printing technologies. It allows for high-resolution printing, producing sharp and detailed images or text. Itis also a versatile technology, capable of printing on avariety of surfaces, including paper, fabric, plastic, and even ceramics. Additionally, inkjet printing is a cost-effective solution for both small-scale and large-scale printing needs.中文回答：喷墨打印工艺流程，也被称为IJP（Inkjet Printing），是一种广泛应用的打印技术，涉及将微小的墨水滴喷射到表面上以创建图像或文字。
喷墨印刷质量缺陷的产生原因和解决对策
缩釉缺陷特征：产品表面出现大小不同的收缩。
原因底、面釉参数不匹配，釉对坯的润湿性差，高温粘度大，表面张力大；釉层干燥收缩且对坯体的附着力差；釉烧时，预热初始阶段升温过急。
另一个原因在于，喷墨图像喷印的墨量较大时，由于墨水是油性液体，所以一时间很难自行晾干，所以导致釉面在釉烧过程中油墨挥发性物质极速挥发，从而导致釉面收缩加剧而形成缩釉现象。
解决降低粘土、氧化锌、氧化铝的含量；提高釉浆粒度，降低釉浆比重；增长烧成预热带时间。
对于喷墨量较大的情况，可在喷墨印花线之后加装高温探照灯或烘箱，能使砖坯表面油墨快速干燥，从而在釉烧过程中减少挥发。
脱网缺陷特征：瓷砖生产过程中出现一道一道纹理。
原因因为花釉的流速过高，性能减弱，同时配合辊筒刮刀使用。
当刮刀的力度不均匀时，辊筒各部分填充效果也会不尽相同。
再加上辊筒使用时间过长，表面磨损严重导致辊筒局部硬化，刮刀与辊筒橡胶表面接触不充分花釉填充效果也会有所下降，导致出现脱网现象的发生。
解决特殊效果釉的流速一般控制在40 ~ 60 s即可。
然后检查刮刀力度是否均匀，刮刀与胶辊之间是否有杂质，用干净毛巾擦拭刮刀，再适当拧紧刮刀。
定期检查辊筒磨损变形情况，如磨损严重需更换新辊。
异形瓷砖印花出格缺陷特征：辊筒印花的花纹与喷墨机喷印的图像不吻合。
原因辊筒橡胶面与异形砖坯表面接触时，产生变形挤压。
当辊筒下压高度过低时，橡胶面不但会与异形砖凸面接触，而且由于挤压变形还会使得橡胶面与异形砖凹槽面接触。
而凹槽面接触是我们不想要的结果，因为我们设计的图像是不包括砖坯的灰缝部分的，只需要图像与印有效果釉的釉面砖凸面吻合，所以印有的多余部分就是印花出格。
反之辊筒下压高度过低，就会产生凸面印花不充分，从而导致缺花。
解决由于辊筒印花的纹理不同，所采用的印花高度也不尽相同（一般平面砖印花高度为：7.0 ～ 8.0 mm，异形砖为：8.0 ～ 9.5 mm），同时辊筒印花纹理与喷墨图像是配套的，所以在辊筒印花前砖坯要保证平稳直进。
陶瓷墨水的组成、制备及性能研究要点
1前言陶瓷喷墨打印技术是将超细陶瓷材料粉体制备成墨水，通过计算机控制，利用陶瓷喷墨打印机将墨水直接打印到建筑陶瓷的表面上进行装饰，该技术的采用显著提高了陶瓷的装饰效果（图案更精细、效果更逼真），更重要的是，将大大简化陶瓷的生产装饰工艺，减少生产过程中的污染和原材料消耗，也极大减少了陶瓷生产的能耗[1-3]。
正是由于喷墨打印技术在生产过程中呈现的显著优势，近几年国产陶瓷墨水取得了快速的发展，并且迅速取代了进口墨水，占据了国内主要市场。
但是国产墨水的性能和品质还需进一步提升，包括墨水发色的鲜艳度和稳定性，储存稳定性能和喷墨打印性能等等。
基于目前陶瓷墨水的研发和使用现状，笔者从墨水的配方组成、制备工艺以及性能对陶瓷墨水使用过程的影响等方面做了简单的分析，希望对陶瓷墨水的生产和应用有所帮助。
2陶瓷墨水的组成喷墨打印技术在陶瓷上的应用关键在于陶瓷墨水的制备，陶瓷墨水就是含有某种陶瓷颜料的墨水，陶瓷墨水的组成和性能与打印机的工作原理和墨水用途有关。
陶瓷墨水通常由陶瓷颜料、溶剂、分散剂、结合剂、表面活性剂及其它辅料构成。
陶瓷颜料是墨水的核心物质，要求其颗粒度小于1μm ，颗粒尺寸分布要窄，颗粒之间不能有强团聚，并具有良好的稳定性，受溶剂等其它物质的影响小，通常有如下石教艺，李向钰，张翼（广东道氏技术股份有限公司，恩平529441）并占据了国内主要市场。
在陶瓷墨水快速发展和应用的同时，国产陶瓷墨水的性能和品质还需进一步提升。
本文主要讲述陶瓷墨水的组成、制备及性能研究要点，着重讨论墨水制备工艺的技术要点以及墨水的性能指标对墨水使用时的影响，为陶瓷墨水性能的优化提供参考。
陶瓷墨水；数码打印；墨水佛山市科技创新专项资金的支持（编号：2013AH100031）。
Copyright©博看网 . All Rights Reserved.要求[4]：1）陶瓷颜料在墨水中能保持良好的化学和物理稳定性，不会出现化学反应和颗粒团聚等现象；2）在喷墨打印过程中，陶瓷粉体颗粒在短时间内能以最有效的堆积结构排列，附着牢固，获得较大密度的打印层，煅烧后获得较高的烧结密度；3）打印的墨水在高温烧成后具有良好的呈色性能以及与坯釉的匹配性能。
陶瓷喷墨印刷技术的优势及不足
26 FOSHAN CERAMICS Vol.24 No.5 渊Serial No.214冤
朱丽萍
渊广东宏陶陶瓷有限公司袁佛山 528237冤
本文主要阐述了丝网尧辊筒和喷墨三种印花技 术的特点袁并分析了喷墨印花的优势以及不足之处遥 预 测未来喷墨打印技术最终会发展到喷墨打印机兼容尧扫 描尧电脑自动化分色尧调色尧自动打印的一体化发展遥
2 三种陶瓷印花技术的简介及特点比较
过去袁丝网印花机在陶瓷行业中比较普及遥 丝网印花 属于孔版印刷袁印刷时是通过刮刀的挤压袁使花釉通过网 版图文部分的网孔转移到砖面上袁 形成与原板一样的图 案遥 丝网印花的工艺简单尧操作容易尧工序少尧效率高袁利 于实现机械化生产曰可进行不同批量的生产曰可选用冷印
瓷墨袁也可选用热印瓷墨曰具有无接口尧古朴尧美观等特 点遥 但丝网印花其直接印刷法会使坯体开裂的几率增大袁 不能印刷到产品的边缘曰 网板的磨损常常造成生产线的 停顿和废品出现曰且不能实现对瓷砖凹凸面的印刷袁导致 图案比较单一尧僵化袁很难实现表面的多元尧立体效果遥
喷墨打印机三大技术详解
同时 更 新 打 印 头 。
压 电式 喷 墨 技 术 ：
艳丽， 也有 说是 色彩 更 适应 亚 洲 人 的审 美 习惯 。主 要使 用 墨 头墨 盒 分体 的墨 盒 ， 佳 能 ：人 们 对 其 评 价 为 各 方 面 不
ｅ ｃ ｉ） 墨 打 印机 。 ｌ ｔｃ喷 ｅｒ 按 打 印 幅 面 分 ： ４喷 墨打 印机 。Ａ３ Ａ 喷 墨打 印机 。Ａ ２喷 墨打 印机 。 按 用 途 分 ：． 通 喷墨 打 印 机 ２ 码 １ 普 ． 数
Ｃａｏ （ 能 ） Ｌ ｘ ｒ （ 盟 ） 司 是 ｎｎ 佳 和 ｅｍａ 利 ｋ 公 采 用 的是 热 泡 式技 术 。 Ｈ Ｐ称 其 喷 墨技 术 是 “ 敏 式 ” ｈ ｒ １ 而 Ｃ ｎ ｎ称 其 热 （ ｅｍａ ； Ｔ ） ａｏ
喷 墨 技 术 为 “ 泡 式 （ ｕ ｂｅ” 热 泡 式 气 Ｂ ｂｌ 。 ） 喷 墨 技 术 竞 争 很 激 烈 ， 际 上 ． 两 种 实 这 技 术 的基 本 原 理 是 相 同 的 ， 是 热 泡 喷 都 墨技术的再发展。
形 成 图 案 。通 过 控 制 电压 来 有 效 调 节 墨 滴 的 大 小 和 使 用 方 式 ，从 而 获 得 较 高 的 打 印 精 度 和 打 印 效 果 。用 压 电式 喷 墨 技 术 制 作 的 喷 墨打 印 头 成 本 比 较 高 ，所 以 为 了降 低 用 户 的 使 用 成 本 ，一 般 都 将 打 印 喷 头 和 墨 盒 作 成 分 离 的 结 构 ，更 换 墨
通 常 都 与 墨 盒 做 在 一 起 ， 更 换 墨 盒 时 即
Hale Waihona Puke 打 印 头 ，而打 印头 根 据 指 令 打 印 出 单 色
的文 本 和 运 用好 原 色 ，再 结 合 色 彩 调和
喷墨打印机原理
喷墨打印机原理
喷墨打印产品打印机原理
Y X
Z
喷墨打印机原理
喷墨打印产品的成像原理 X轴定位系统： 定位标尺：光栅（内置在X轴马达内部或者外置）； 控制部件：主板； 执行装置：X轴马达（X轴马达也是主驱动马达）； X轴马达在主板的控制下持续转动，以内置的圆盘 形光栅作为标尺来进行定位，把纸张在适当的时间运送到 适当的位置，以便墨水盒在纸张上面进行喷墨水的操作。 X轴定位是行间定位。
喷墨打印机原理
喷墨打印产品的成像原理 Y轴定位系统： 定位标尺：光栅（编码带）； 控制部件：主板、笔架背板； 执行装置：Y轴马达、笔架、墨水盒； Y轴马达在主板的控制下持续的转动，笔架以光栅作为标尺来进 行定位，墨水盒在主板以及笔架背板的控制下在适当的位置进行喷墨水 的操作。 Y轴定位是行内定位。
喷墨打印机原理
墨室的硅基底）上的电加热元件（通常是热电 阻），在 3 微秒内急速加热到 300 摄氏度 ， 使喷嘴底部的液态油墨汽化并形成气泡，该蒸 汽膜将墨水和加热元件隔离，避免将喷嘴内全 部墨水加热。加热信号消失后，加热陶瓷表面 开始降温，但残留余热仍促使气泡在 8 微秒内 迅速膨胀到最大，由此产生的压力压迫一定量 的墨滴克服表面张力快速挤压出喷嘴。随着温 度继续下降，气泡开始呈收缩状态。喷嘴前端 的墨滴因挤压而喷出，后端因墨水的收缩使墨 滴开始分离，气泡消失后墨水滴与喷嘴内的墨 水就完全分开，从而完成一个喷墨的过程。
压电陶瓷打印技术是将许多小的压电陶瓷放置到
喷墨打印机原理
热陶瓷（压电陶瓷）打印技术
喷墨打印机原理
机械系统：伺服系统 X轴方向：走纸方向； Y轴方向：笔架的移动方向； ｛｝ Z轴方向：墨水滴的运动方向；
Z轴 Y轴 X轴
纸张
浅谈喷墨打印技术
泡 性质及纯度等 。
为 了保 证墨 水 喷射连 续流 畅 ， 腐 不
蚀 喷头 ， 印迹清 晰 、 固 ， 具有较 长 的存 储时 间 ， 牢 并且 喷墨
打 印用 墨水 一般 由 以下成 分组 成 ： 剂 、 色剂 、 溶 着 表面 活 性剂 、 酸度 调节剂 、 杀菌剂 、 催干剂 、 消泡剂 等。 墨 水 的分类 方法很 多 ， 但是 较 为常见 的分 类 方法 是
的材料上干燥 ， 在喷管上干燥 。 而不
喷墨 打 印 用 墨 水 不仅 决 定 了打 印
图像的质量 而且决定 了墨滴 的喷射特性 以及打 印 系统 的可靠 性 ， 以在 生产 墨 所 水 的过 程 中 ， 须 严 格 控 制 其 物 化 性 必
能， 如黏 度 、 电性 、 面张力 、Ｈ值 、 导 表 的不 同 ， 连续 喷墨 打 印技 术 又可分 为双 路 反射 和 多路反 射 系统 。 在双 路反 射 系统 中， 墨滴 或者被 充 电携带一定 量 的电荷或者 不携带 电荷 ； 在 多路 反射 系统 中 ， 滴可 以携带不 同 电量 的 电荷 ， 飞 墨 在
在 间歇 喷墨 法 中， 墨滴 的产生 是非连续 的 ， 只有在 需
喷墨打 印技术 主要 分 为两 大类 ： 连续 喷墨 法 和 间歇 喷墨法 （ 或按需 喷墨 法 ） 图ｌ给 出了喷墨打 印技术 的详 细 。
分 类。
要墨滴 形成部 分 图像 时 ， 系统 才会产 生墨 滴。 系统需 要 该 多个 喷嘴 ， 但是不 需要使 墨滴产 生 弯曲飞行 的弯 曲系统 ； 而且 所 有产生 的墨滴 都会 被用 于 形成 图像 ， 因而 避免 了
在连续 喷墨 法 中， 通过 外加压 力 ， 使微 小的墨 滴流被
陶瓷墨水的主要控制指标及检测方法
静 置沉淀 法操作 简单 ， 需要 时 间长 ， 而且分层 的界 限
（ １ ）稳 定 性 的 检 测 方 法
表 面 张力 的 检测 仪器 及 材料 为动 态 表 面张 力仪 ： 读 难 以确 定 。 ４ ． ４ 粒度分 布
（ １ ）对 于水 溶性 陶瓷墨水 ， 通 常用蒸馏水 作为分散 介
质， 使用 前应静 置一段 时间或抽真空 ， 以排 出空气 ；
（ ２ ）对 于 有 机 溶 剂 型 陶 瓷 墨水 ， 可 以采 用 无 水 乙醇 作 为分散 介质 ， 无水 乙醇 中乙醇含量应 大于 ９ ９ ． ５ ％；
检验应在 温度（ ６ ０ ￣ ２ ） ｏ Ｃ 条件 下进行 。
（ ４ ）稳 定 性 测 试 检 验 程 序 和 结 果 将 被测 墨水 倒人碘 量瓶 中 ，放置在 规定 的试 验条件 的恒
（ ３ ）如果 采用 水 、无水 乙醇 无法 获得 有效 的分 散效 温箱 中， 待２ ８ 天后取出， 放置至室温。 将水基型及有机溶剂型 果， 则 可 以使 用其他 分散介 质 。为提高分 散效 果 ， 可 以添 陶瓷 墨水 在经 时劣化 性实 验后 ， 按照 不 同的项 目 进 行试 验 。 加 陶瓷 墨水相关 企业所提 供的分散介 质 。 ４ ． ５ 固相含 量 固含量 的检测方 法一 高温灼 烧法 。将经 过灰 化处理
一
驱 动技术和传 统陶瓷 行业结 合 的产 物 。陶瓷装饰 用喷 墨 经过 ８ ０ ０ ｑ Ｃ 以上 烧制后起装饰作 用 的液态物料 。
致， 不 得有 明显 可视杂 质 。其测 试方 法为 ： 将 样 品和标
