碳晶电热板说明书完整版

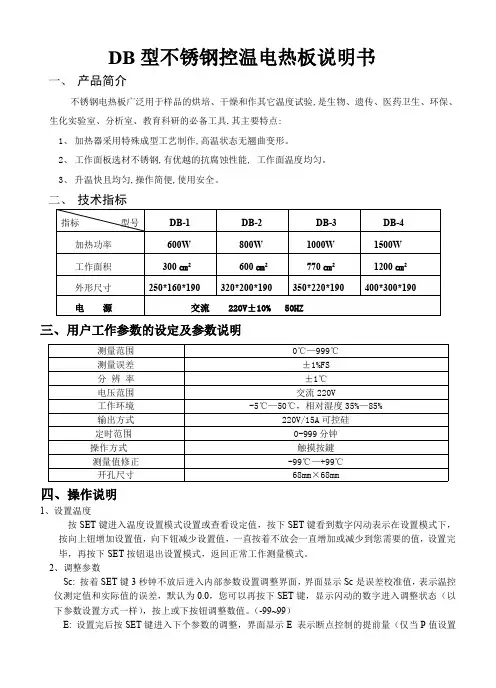

DB 型不锈钢控温电热板说明书
DB型不锈钢控温电热板说明书一、产品简介不锈钢电热板广泛用于样品的烘培、干燥和作其它温度试验,是生物、遗传、医药卫生、环保、生化实验室、分析室、教育科研的必备工具.其主要特点:1、加热器采用特殊成型工艺制作,高温状态无翘曲变形。
2、工作面板选材不锈钢,有优越的抗腐蚀性能,工作面温度均匀。
3、升温快且均匀,操作简便,使用安全。
二、技术指标指标型号DB-1DB-2DB-3DB-4加热功率600W800W1000W1500W工作面积300㎝²600㎝²770㎝²1200㎝²外形尺寸250*160*190320*200*190350*220*190400*300*190电源交流220V±10%50HZ三、用户工作参数的设定及参数说明测量范围0℃—999℃测量误差±1%FS分辨率±1℃电压范围交流220V工作环境-5℃—50℃，相对湿度35%—85%输出方式220V/15A可控硅定时范围0-999分钟操作方式触摸按鍵测量值修正-99℃—+99℃开孔尺寸68mm×68mm四、操作说明1、设置温度按SET键进入温度设置模式设置或查看设定值，按下SET键看到数字闪动表示在设置模式下，按向上钮增加设置值，向下钮减少设置值，一直按着不放会一直增加或减少到您需要的值，设置完毕，再按下SET按钮退出设置模式，返回正常工作测量模式。
2、调整参数Sc:按着SET键3秒钟不放后进入内部参数设置调整界面，界面显示Sc是误差校准值，表示温控仪测定值和实际值的误差，默认为0.0，您可以再按下SET键，显示闪动的数字进入调整状态（以下参数设置方式一样），按上或下按钮调整数值。
（-99~99）E:设置完后按SET键进入下个参数的调整，界面显示E表示断点控制的提前量（仅当P值设置为0时生效），默认值为5，调整方式和Sc一样。
P:再按下SET键进入第三个参数，界面显示P表示P值设定，P值的含义大致为启动控制温度=设定值-（100/P值）。
不锈钢电热板说明书
五、面板布置及说明
六、使用方法
接通电源，打开开关，可通过增/减键直接改变所需温度数值，5 秒 侯，仪器自动进入升温阶段，经过两次波动后进入恒温阶段。
七、内部参数介绍
按 SET 键可调出仪表内部参数，每按一次 SET 键将安顺序显示下表参数。
参数代号 P d F SC
名称 比例带 速度参数 显示模糊处理 误差修正
本产品应放置在阴凉、干燥、通风良好的环境中。严禁剧烈的碰撞与振动 力。
十二、装箱单
序号 1 2 3
类别 仪器 文件 附件
名称 不锈钢电热板
说明书 合格证/保修卡
单位 台 本 张
数量 1 1 传感器误差修正
出厂设置 3
0---99 -50℃---50℃
八、注意事项
1、必须使用与仪器要求相符的电源，电源插座应采用三孔安全插座， 并安装地线。
2、首次使用会稍有微烟产生，属正常现象。 3、使用过程中应防止加热介质溢出器皿，流入箱体损坏电器。 4、使用过程中如出现故障应先切断电源再进行检修。
2、控温系统采用微电脑芯片处理器，控温精度高，功能强。
三、主要技术参数
型号
规格 功率(W) 最 高 温
电压
度
DB-1 400X280 1500W 350℃
220V
DB-2 450X350 2000W 350℃
220V
DB-3 600X400 3000W 350℃
220V
四、工作环境
1、电源电压：220V 50Hz； 2、环境温度：5～40℃； 3、环境湿度：≤85﹪； 4、避免阳光直射；
不锈钢电热板 使 用 说 明 书
一、用途
恒温电热板适用于样品加热，恒温，烘烤，消解，可广泛用于农产品的检 测，土壤检测，环境保护，大专院校，工矿企业，科研单位等行业。
碳晶电热板生产工艺
碳晶电热板生产工艺
碳晶电热板是一种新型的加热设备，主要用于取暖、干衣等工业和家庭使用。
以下是碳晶电热板的生产工艺的一个简单介绍。
首先，碳晶电热板的生产需要准备的原材料主要包括碳晶材料、导电组件、绝缘材料等。
其中，碳晶材料是碳纳米管和石墨粉末的混合物，具有良好的导电和发热性能。
在生产过程中，首先将碳晶材料制备出来。
具体步骤是将碳纳米管和石墨粉末进行混合，并添加一定比例的粘结剂，混合后的材料放入球磨机中进行球磨处理，将粉末颗粒的大小均匀化。
然后将处理后的粉末放入模具中进行冷压成型，形成碳晶材料板。
接下来，是碳晶电热板的组装生产。
首先将碳晶材料板与导电组件进行连接。
导电组件一般由铜片与铜导线组成，铜片与铜导线之间使用电焊进行固定。
连接好的碳晶材料板和导电组件被放入绝缘材料的包装中，以确保电热板在工作过程中不会漏电。
最后，对碳晶电热板进行测试。
测试主要包括导电性能测试和发热性能测试。
导电性能测试主要是检测碳晶材料板与导电组件之间的连接是否良好，以及是否能够正常导电。
发热性能测试主要是检测电热板在加热过程中的温度变化，以及达到预定温度所需要的时间。
以上就是碳晶电热板的生产工艺的简单介绍。
通过以上生产工
艺的步骤，可以制造出高质量的碳晶电热板产品，满足人们在生活和工作中的取暖和干衣需求。
碳晶板使用注意事项
碳晶板使用注意事项碳晶板是一种新型的高科技产品，具有高温耐受、耐腐蚀、隔热、保温、导电、导热等优点，被广泛应用于家庭、商业和工业领域。
以下是碳晶板使用的注意事项。
1. 安装前请检查在安装碳晶板之前，务必进行仔细检查，确保碳晶板无损伤、破损或其它问题。
如发现问题，请及时联系销售商或制造商进行处理。
2. 确定安装位置选择合适的安装位置对于碳晶板的使用效果和安全性至关重要。
碳晶板应安装在无高温热源、明火或其他易燃物品附近的位置，远离水源和湿润的地方。
3. 使用适当的供电电源碳晶板需要接入适配器，所以请确保安装位置附近有可靠的供电电源。
使用时注意电源的稳定性，并避免与其它高功率电器共用一个电源插座。
4. 避免碰撞和剧烈震动碳晶板材质较为脆弱，容易发生碰撞和破裂。
因此，在使用碳晶板时应避免剧烈震动或敲击，也不要将重物砸落在碳晶板上。
5. 避免液体溅入碳晶板的内部部件非常精密，一旦液体溅入，可能导致短路或其他故障。
因此，在使用碳晶板时应避免将液体溅入碳晶板内部，如水、咖啡或其它饮料等。
6. 使用时保持清洁定期清洁碳晶板是维持其正常工作和延长使用寿命的重要步骤。
使用时要避免使用尖锐物品刮擦碳晶板表面，并使用柔软的干布进行清洁。
7. 灭火器的放置由于碳晶板对高温敏感，建议在安装位置附近放置灭火器，并确保灭火器的有效期和灭火剂的规格。
8. 定期维护保养为了确保碳晶板的正常运行，建议定期进行维护保养。
可按照生产商的要求或推荐，检查碳晶板的供电电源和连接线，并适时清理灰尘或其它杂物。
9. 遵循使用说明每款碳晶板在使用时都有相应的使用说明书，用户在使用前应仔细阅读并遵循使用说明。
如果对使用过程中遇到问题，应及时联系销售商或制造商进行咨询。
10. 避免长时间连续使用虽然碳晶板具有优秀的散热性能，但过度使用可能导致过热。
因此，在使用碳晶板时，建议不要长时间连续使用，应适时休息。
总结：使用碳晶板时应注意安装位置、电源稳定性、避免碰撞和液体溅入、保持清洁、定期维护保养等方面的注意事项。
力辰科技 智能型石墨电热板使用说明书
按 SET 键 5 秒钟进入，数值设定后按 SET 键 5 秒钟退出保存。
0
0.无定时功能；
定时功能
1
1.上电就开始定时；
2
2
2.到设定值开始定时。
上限报警
100 当测量值大于设定值报警输出。 10
比例带
0-999 升温速率。
/
积分
0-999 积分时间。
/
微分
0-999 微分时间。
/
周期
0-120 周期。
2
四、产品参数 产品型号
输入电源/频率 整机功率 KW 显示方式 控温范围℃
仪表控温精度℃ 加热尺寸 mm 板面材质 板面厚度 mm 承重 Kg 净重 Kg 产品尺寸 mm
LC-DB-XEFS 2
300×200
9 300×290×210
LC-DB-1EFS
LC-DB-2EFS
AC220V/50Hz
功能键
用于参数的调出，参数的修改确认。
4
在非设定状态长按此键 5 秒可进入或退出系统自整定； 移位键/自整定键
在设定状态点击此键可使设定值移位闪烁修改。
3、操作方式 （1）使用方法 ①开启电源，上排显示“Inp”，下排显示“ ”； ②设置温度：按 SET 功能键，仪表上排显示“ ”，下排显示设置温度，可通过移位、增加、 减小键修改到所需的设定值，再按两下功能键，退出此设定状态，修改的设定值自动保存； ③设置时间：设定完温度后再按下功能键，仪表上排显示“ ”，下排显示设置时间，通过 移位、增加、减小键修改到所需的设定值，按功能键退出设定状态；
当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进 行系统自整定前请充分考虑此因素。具体操作如下：
碳晶电热板的优缺点
本文摘自再生资源回收-变宝网（）碳晶电热板的优缺点碳晶电热板的制热原理：在电场作用下，发热体中的碳分子团产生分子运动，碳原子之间产生剧烈的摩擦与撞击，产生的热量以远红外辐射和对流的形式对外传递，其电能与热能的转换率高达98%以上。
碳晶电热板系统充分利用了碳晶板优异的平面制热特性，采暖时整个平面同步升温，连续供暖，热平衡效果好。
下面简单介绍一下碳晶电热板的优缺点。
碳晶电热板取暖有什么优缺点呢？1.人体感觉舒适方面：碳晶地暖地面采暖热源，起保健作用，俗话说，人冷脚先冷，人老脚先衰。
采用碳晶地暖的房间，人体感觉除了有日常暖气的温暖感外，还有一种从内而外的温暖感，因为碳晶地暖的远红外保健作用对改善人体的微循环，使人体有良好的感受。
儿童经常在地上玩耍，爬，坐，丢弃玩具，铺设碳晶地暖的房间除了让孩子感觉地面温暖不会着凉外，还对孩子随手丢弃的玩具对楼下邻居产生的噪音进行了规避。
老人很多健康方面的问题都会因为体内微循环环境的改善而倍感舒适。
年轻人外出应酬多，不注意保健，回家如果在这样一个铺设碳晶地暖的房间内休息，对于健康的作用也是不言而喻的。
碳晶地暖的主要制造材料均采用非金属无机材料，经国家环保检测中心多次检测，使用中无任何不良物质排放，且本产品释放大量的远红外线，对使用环境空气中的游离苯等有害成分具有一定的吸附作用，能有效降低其浓度，减少装修当中的环境污染。
而且远红外线对人体有光波理疗作用，改善人体微循环系统，具有“有病调理、无病强身”的保健功效。
2.散热角度：碳晶地暖散热均匀，升温快，如果在保温效果好的条件下，碳晶地暖可在半小时内达到地面25度左右，水暖和发热电缆地暖都没发比，水暖需要2小时或者更长的时间，而发热电缆地暖由于铺设了屏蔽层，温度要穿过3公分的水泥层，需要一个小时以上，但是用电情况就严重了。
3.安装费用方面：安装维护费用低，使用寿命长：一般的集中供暖光开户费就高达万元甚至几万，而且还需要定期清洁管路。
碳晶板使用注意事项
碳晶板使用注意事项碳晶板是一种高科技材料，在日常生活和工业生产中得到广泛应用。
为了更好地使用碳晶板，以下是一些使用注意事项，以确保安全和有效使用。
1. 安装前的准备工作在安装碳晶板之前，需要进行一些准备工作。
首先，确认安装地点是否适合使用碳晶板，例如是否有足够的空间和支撑结构。
其次，检查碳晶板的质量和完整性，确保没有损坏或缺陷。
最后，阅读并遵守生产商提供的安装指南和使用手册。
2. 安全使用电源碳晶板通常需要接通电源才能正常工作。
在使用碳晶板之前，确保电源线路安全可靠，没有短路或漏电的问题。
同时，使用适当的电源插头和插座，避免电源过载或过热。
在使用碳晶板时，不要随意拔插电源，以免发生触电或火灾事故。
3. 温度调节和控制碳晶板的主要功能是产生热能，所以在使用过程中需要注意温度的调节和控制。
根据需要，选择合适的温度档位和时间设定，确保达到所需的加热效果。
同时，避免过度加热或持续高温使用，以免对碳晶板和周围环境造成损害。
4. 避免碰撞和摩擦碳晶板的外表面通常是由玻璃或陶瓷材料制成，具有一定的脆弱性。
在使用和移动碳晶板时，要避免碰撞和摩擦，以防划伤或破损。
如果发现碳晶板表面有损坏，应及时停止使用并进行维修或更换。
5. 正确清洁和维护为了保持碳晶板的良好状态和延长使用寿命，需要进行正确的清洁和维护。
在清洁碳晶板之前，确保断电并待其冷却。
使用柔软的湿布擦拭表面，避免使用酸性或碱性清洁剂，以免对碳晶板产生腐蚀作用。
定期检查碳晶板的连接和零部件，确保紧固和稳定。
6. 防止液体溢出和污染在使用碳晶板时，要小心防止液体溢出和污染。
特别是在烹饪食物或处理化学物质时，要注意控制液体的量和流动。
同时，要及时清理碳晶板周围的液体，避免渗入内部或导致短路。
7. 防止儿童和宠物接触碳晶板在工作时会产生高温，对儿童和宠物构成潜在的安全威胁。
在使用碳晶板时，要保持儿童和宠物的安全距离，避免他们接触到碳晶板的热表面。
在使用完毕后，要及时关闭电源并将碳晶板放置在儿童无法触及的地方。
试析碳晶电热板辐射采暖系统
试析碳晶电热板辐射采暖系统近年来，人们的生活水平明显提高，采暖形式越来越多样化，市场上出现了很多不同种类的采暖设备，如发热电缆、电热膜、电暖气等，这些采暖设备技术和性能已经比较成熟。
碳晶电热板辐射采暖系统具有响应速度快、可调性强等优点，和电采暖形式相比，具有良好的经济性和环保性，因此在未来发展过程中，应加大对碳晶电热板辐射采暖系统的研究和推广。
一、碳晶电热板发热的基本原理碳晶電热板内部含有一个碳纤维平板主要用于发热，利用层压技术将绝缘材料、导电电极、碳纤维复合导电纸等材料复合起来，制作成碳纤维电热板，接通电源后，碳纤维电热板中的碳纤维材料成为电流流通的通道，释放大量热量。
短切碳纤维在碳晶电热板中的分布状态不规则，纤维材料之间相互搭接，构成碳纤维网格。
碳纤维导电聚合物和填充材料相互接触，两者之间相隔一定的距离，一旦外部电源被接通，碳纤维材料会形成电流通道。
同时，碳晶电热板中其它功能体的距离相隔比较近，中间是一层薄聚合物层，电子被热振动激活以后易穿透薄聚合物层，周围导电粒子和激活电子结合，形成隧道电流，这就是碳晶电热板导电原理。
如果某种物质内部形成温度梯度，温度高部位会将热量传递到温度低部位，即形成这种物质的热量传导。
对于碳纤维发热材料，碳原发生晶格振动引起热量传递，和复合材料相比存在一些差异，碳纤维电热板传递热量主要是声子之间发生相互作用。
碳纤维材料导热率计算公式：，公式中，是热导率[W/（m K）]；A是热导系数；C是热容[J/（kg K）]；v是声子速度（m/s）；L是声子平均自由程（m）；是声子振动频率（1/s）。
[1]经过简化计算，，根据公式可知，碳纤维热导率主要由L来决定，L又受到电子相互碰撞和散射影响，其和微晶尺寸成正比。
在碳纤维材料中主要有两种作用形式：界面和声子、缺陷和声子之间相互作用以及声子间的相互作用，不同的碳纤维结构中这两种作用产生的热导率不同，高结晶度的碳纤维材料，缺陷和晶界少，缺陷和界面间隔影响较小，声子之间的散射路程发挥着主导作用，因此碳晶电热板在加工制作时应仔细研究碳纤维材料的微观结构，确保发热效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳晶电热板说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
碳晶电热板制热原理及使用注意事项在电场的作用下，发热体中的碳分子团产生“布朗运动”，碳分子之间发生剧烈的摩擦和撞击，产生的热能以远红外辐射和对流的形式对外传递，其电能与热能的转换率高达98%以上。
碳分子的作用使碳晶电热板表面温度迅速升高。
将电热板安装墙（地）面上，热能就会源源不断地均匀传递到房间的每一个角落。
碳晶电热板之所以能够对空间起到迅速升温的作用，就在于其100%的电能输入被有效地转换成超过65%的远红外辐射能和超过30%的对流热能。
1. 远红外线辐射供暖：
碳晶电热板在电场作用下，会辐射大量的波长8--15u的远红外线，受体接收到远红外线后，能量被吸收转换为热能，使受体的温度升高，其原理如同“阳光普照万物”的道理一样。
这种供暖环境，使人体热感觉增强，这是因为远红外线直接到达人体，补偿人体表面散热。
远红外线到达墙面和其他围护结构可以迅速加热墙面和围护结构，加热速度快于空气传热，使环境温度更均衡。
2.对流供暖：
由于碳晶电热板表面材料对远红外能量的吸收作用，只要5到10分钟后，发热体与表面蓄热层之间达到热态平衡，蓄热层将热能缓缓的向室内贴近墙面的空气传递。
受“热空气轻、冷空气重”这一热工学原理的作用，紧贴墙面的空气受热后逐渐上升，冷空气不断补充到墙面被升温加热......如此循环往复，最终空气的上下垂直对流作用带动室内环境温度的提升。
红外线供暖（图）对流供暖（图）使用说明：
一、系统组成
1）碳晶电热板
2）温控器
3）电源线（1.5mm 铜芯线）
4）专用配件（螺丝，钉子）
二、系统电路控制图
三、系统供暖配电图
注意事项：
1. 碳晶电暖画使用的环境应尽量具备合理的保温措施，减少室内热量散失。
2. 请勿用钉子钉入或其他利器破坏碳晶电暖画，以免损坏其碳晶发热片周边电极，引起漏电事故。
3. 请勿用力拉扯电源线。
4. 长时间不用或离开，请关闭电源。
5.严禁覆盖电热板。
