2014年天津市普通高中学业水平考试物理试题(含答案)
2014年天津市普通高中学业水平测试物理本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分，考试用时90分钟一、选择题（本卷共20小题，每题3分，共60分。
在每题列出的四个选项中，只有一项是最符合题目要求的）1. 下列物理量中是矢量的是 （ ） A. 路程 B. 动能 C. 电流 D. 磁感应强度2. 一辆摩托车和一辆卡车在路面上行驶，摩托车速度大于卡车速度，一段时间后两车均刹车停止运动，下列说法正确的是 （ ） A. 摩托车惯性大 B. 卡车惯性大C. 停止运动后两车的惯性均消失D. 停止运动后两车的惯性一样大3. 小球从距地面3m 高的M 处开始竖直下落，被地面反向弹回后上升到距地面1m 高的N 处，小球从M 运动到N 的过程，位移的大小和方向分别是（ ） A. 2m ，竖直向下 B. 2m ，竖直向上 C. 4m ，竖直向下 D. 4m ，竖直向上4. 甲、乙两物体在同一直线上运动的v-t 图像如图所示，在0-t 0时间内（ ） A. 甲的速度始终大于乙的速度B. 甲的加速度大于乙的加速度C. 甲、乙的速度方向相同D. 甲、乙的加速度方向相同5. 两个力是一对作用力与反作用力，这两个力 （ ） A. 方向相同 B. 合力为零 C. 大小相等 D. 作用在同一个物体上6. 汽车以某一速度经过拱桥顶端的瞬间 （ ） A. 处于超重状态，重力增大 B. 处于超重状态，重力不变7. 运动员将铅球以8m/s 的速度斜向上投出，速度方向与水平方向的夹角为30°，该速度在水平方向的分速度大小是 （ ） A. 8m/s B. 43m/s C. 4m/s D.338m/s 8. 匀强磁场的方向垂直纸面向外，一带负电的粒子沿纸面在磁场内运动，速度方向如图所示，此时粒子所受洛伦兹力的方向是 （ ） A. 沿纸面向上 B. 沿纸面向下 C. 垂直纸面向里 D. 垂直纸面向外9. 物体运动过程中，重力对其做功50J ，则物体的 （ ） A. 动能一定增加50J B. 动能一定减少50JC. 重力势能一定增加50JD. 重力势能一定减少50J10. 经典力学只适用于低速运动，不适用于高速运动，这里的“高速”指（ ） A. 接近真空中光的传播速度 B. 第一宇宙速度C. 高速列车允许行驶的最大速度D. 声音在空气中的传播速度 11. 2013年6月20日，“神舟十号”航天员在“天宫一号”中为全国青少年进行了太空授课，授课中进行了用“质量测量仪”测定人体质量的实验。
如图所示，“质量测量仪”能够对人产生一个恒力F ，同时能测量出F 的大小和F 对人产生的加速度a 的大小，由此得出人的质量m 。
此实验依据原理是 （ ） A. 牛顿第一定律 B. 牛顿第二定律 C. 牛顿第三定律 D. 万有引力定律12. 如图所示，压缩的轻质弹簧将一物块沿光滑轨道由静止弹出，物块的质量为0.2kg ，上升了0.1m 的高度时速度为1m/s ，g=10m/s 2,弹簧的最大弹性势能为 （ ） A. 0.1J B. 0.2J C. 0.3J t v Ov 0t 0 甲乙v13. 某点电荷周围的电场如图所示，以该点电荷为圆心的圆上有a 、b 两点，下列说法正确的是 （ ） A. 该点电荷带正电，a ，b 两点的电场强度相同 B. 该点电荷带正电，a ，b 两点的电场强度不相同 C. 该点电荷带负电，a ，b 两点的电场强度相同 D. 该点电荷带负电，a ，b 两点的电场强度不相同 14. 所示，物体在与水平方向成60°角的恒力F 作用下沿水平面以速度v 匀速运动，在发生了一段位移x 的过程中，恒力F 对物体做的功和做功的功率分别为 （ ）A. 23Fx 23Fv B. 21Fx 21FvB. C. Fx 21Fv D. 21Fx Fv15. 物体从静止开始做匀加速直线运动，关于位移、时间、瞬时速度的关系，下列说法正确的是 （ ）A. 位移与时间成正比B. 位移与时间的平方成正比C. 瞬时速度与位移成正比D. 瞬时速度与位移的平方成正比 16. 一物体以3m/s 的速度水平抛出，经0.4s 落地，不计空气阻力，g=10m/s 2 ( ) A. 物体落地时的速度大小为4m/s B. 物体落地时的速度大小为5m/s C. 物体抛出时的高度为1.2m D. 物体抛出时的高度为1.6m 17. 如图所示，卫星a ，b 分别绕行星甲、乙做匀速圆周运动，已知a 、b 的轨道半径之比为1:2，线速度大小之比为2:1，则甲、乙两行星的质量之比为 （ ） A. 2:1 B. 1:2C. 4:1D. 1:1 18. 下列说法符合物理学史实的是 （ ） A. 安培发现了电流具有磁效应 B. 奥斯特发现了电荷间的相互作用规律 C. 永动机的不可能性促进了能量守恒定律的确立 D. 牛顿通过实验得出了引力常量的数值 19. 用如图所示装置做“探究加速度a 与力F 、小车质量M 的关系”实验，下列说法正确的是 （ ） A. 进行平衡摩擦力操作时，需挂上砝码盘及砝码 B. 实验时，先释放小车再接通打点计时器的电源 C. 探究a 与F 关系时，不能改变砝码盘中砝码质量D. a-M1图像为过坐标原点的倾斜直线，说明a 与M 成反比20. 在“验证力的平行四边形定则”实验中，用两个弹簧秤通过细绳同时拉橡皮条，在某次操作中将结点拉到位置O 时的状态如图所示，下列说法正确的是 （ ） A. 两条细绳不一样长会导致实验误差增大 B. 两弹簧秤示数不同会导致实验误差增大 C. 弹簧秤甲的示数大于乙的示数 D. 只要记录下两弹簧秤的示数就可以完成实验F60°Fx甲a乙b二、填空题（本题共4小题，每题2分，共8分）21. 如图所示，重200N 的物体在水平面上向右运动，它与水平面间的动摩擦因数为0.1，物体受到的滑动摩擦力大小为 N 。
22. 如图所示，“旋转秋千”的座椅以0.6rad/s 的角速度做匀速圆周运动，座椅的质量为10kg ，到竖直转轴的距离为5m ，将座椅视为质点，它做圆周运动的向心力大小为 N 。
23. 一根长20cm 的直导线垂直磁感线方向放入如图所示的匀强磁场中，磁感应强度为0.2T ，当导线中通以恒定电流I 时，导线受到的安培力大小为0.1N ，则I= A 。
24. 某物体在地球表面时，受到地球的引力为F ，若此物体受到地球的引力减小为9F，则该物体距离地面的高度应为地球半径的 倍。
三、实验（本题共6分） 25. （1）某同学用如图所示的装置探究橡皮筋对小车做的功与小车获得的速度的关系，实验中所用到的橡皮筋规格都相同。
他用一根橡皮筋做实验，从某位置由静止释放小车，橡皮筋对小车做的功为W ：用两根橡皮筋并在一起做实验，从同一位置由静止释放小车，橡皮筋对小车做的功为 。
（2）某同学利用自由落体运动做“验证机械能守恒定律”的实验，实验装置如图甲所示。
在实验得到的一条点迹清晰纸带上，他选择了四个点O 、A 、B 、C ，并测量出三个距离h ，h 1，h 2，如图乙所示。
若重锤的质量为m ，相邻点的时间间隔为T ，则打B 点时重锤的动能E kB = 。
该同学经过比较mgh 与E kB 是否相等来验证机械能守恒定律，请指出他的错误之处： 。
v打点计时器纸带夹子 接电源 重物图甲 图乙四、综合题（本题共3小题，共26分。
解答应写必要的文字说明、方程和重要的演算步骤。
只写出最后答案不能得分。
有数值计算的题，答案中必须明确写出数值和单位）26.一个质量m=2kg的物体置于粗糙水平面上，在F=6N的水平拉力作用下由静止开始运动，t=2s的时间速度达到v=2.4m/s。
求：（1）物体的加速度的大小（2）物体受到的摩擦力的大小27.如图所示，质量m=2kg的物体在平行于斜面向上的F=12N的恒力作用下静止在粗糙斜面上。
已知斜面倾角为θ=30°，g=10m/s2。
求：（1）物体受到的支持力大小（2）物体受到的摩擦力大小和方向28.某人设计的“水上撑杆跳远”比赛的设施如图，AB为半径R=16m、圆心角θ=37°的竖直圆弧滑道，与水平滑道BC相切于B点，C端恰位于水池边缘，池水足够深和宽，水面比C点低H=1m，运动员的运动过程简化为如下模型：运动员手握一根足够长的轻质弹性杆从A点由静止滑下，进入水平滑道后适时将杆前端抵在C点（此后装置使杆端不离开C点），用力蹬滑道后跳起，杆绕C点转到竖直方向且伸直时，运动员放开杆水平飞出，最终脚触水身体竖直落入水中，触水点离C 点的水平距离作为比赛成绩。
假设m=60kg的运动员完全按照以上模型完成比赛，在下滑过程中忽略其重心到滑道的距离，在起跳前和触水的瞬间，其重心均比脚底高h=1m（g=10m/s2，sin37°=0.6，cos37°=0.8，忽略空气阻力和滑道上的摩擦阻力）（1）求运动员刚滑到B点瞬间滑道对他的支持力N的大小（2）若放开杆瞬间运动员重心距滑道BC的高度L=3.2m，比赛成绩x=4m，求他起跳蹬滑道做的功W。
（3）若运动员起跳蹬滑道做的功为W1=180J，求他的最好成绩X maxθF参考答案第1卷共20小题1.D2.B3.A4.C5.C6.D7.B8.A9.D 10.A 11.B 12.C 13.D 14.B 15.B 16.B 17.A 18.C 19.D 20.C 第2卷21. 20 22. 18 23. 2.5 24. 2 25.（1）2W（2）22218)(Th h m + 打O 点时重锤的动能（或速度）不为零 26.（1）设物体的加速度大小为a ，由运动学公式得 tv a 0-=2/2.1s m a = （2）设物体受到的摩擦力大小为f ，由牛顿第二定律得 ma f F =- N f 6.3=27.设物体受到的支持力大小为N F ，摩擦力大小为f ，方向沿斜面向下 （1）o 30cos mg F N = N F N 310=（2）F mg f =+o30sin N f 2=，方向：沿斜面向下28.（1）设运动员滑到B 点的速度为0v ，对他从A 到B 的过程应用机械能守恒定律得：2021)cos 1(mv mgR =-θ 在B 点，由牛顿运动定律，得：Rv m m g N 20=-代入已知量得N N 840=（2）运动员放开杆后做平抛运动，设初速度为1v ，在空中的时间为t对竖直方向有：221gt L =对水平方向有：t v x 1=从杆端刚接触C 点到运动员刚放开杆，对运动员用动能定理得：20212121)(mv mv h L mg W -=-- 代入数据得：J W 150= （3）运动员改变了握杆的位置，使得在放开杆的瞬间运动员身体重心离滑道BC 的高度BC 的高度为1L ，运动员的速度为2v 。

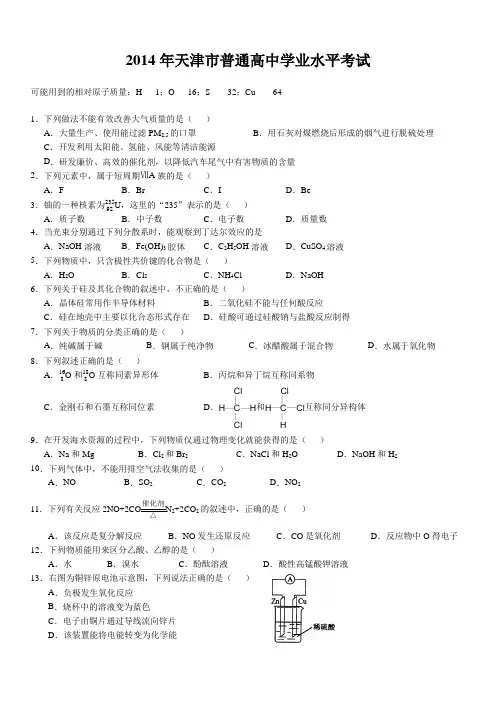

2014年天津市普通高中学业水平考试
2014年天津市普通高中学业水平考试可能用到的相对原子质量：H 1；O 16；S 32；Cu 641．下列做法不能有效改善大气质量的是（ ）A ．大量生产、使用能过滤PM 2.5的口罩B ．用石灰对煤燃烧后形成的烟气进行脱硫处理C ．开发利用太阳能、氢能、风能等清洁能源D ．研发廉价、高效的催化剂，以降低汽车尾气中有害物质的含量 2．下列元素中，属于短周期ⅦA 族的是（ ） A ．FB ．BrC ．ID ．Be 3．铀的一种核素为235 92U ，这里的“235”表示的是（ ） A ．质子数 B ．中子数 C ．电子数D ．质量数 4．当光束分别通过下列分散系时，能观察到丁达尔效应的是 A ．NaOH 溶液 B ．Fe(OH)3胶体 C ．C 2H 5OH 溶液 D ．CuSO 4溶液 5．下列物质中，只含极性共价键的化合物是（ ） A ．H 2OB ．Cl 2C ．NH 4ClD ．NaOH6．下列关于硅及其化合物的叙述中，不正确的是（ ） A ．晶体硅常用作半导体材料 B ．二氧化硅不能与任何酸反应 C ．硅在地壳中主要以化合态形式存在 D ．硅酸可通过硅酸钠与盐酸反应制得7．下列关于物质的分类正确的是（ ）A ．纯碱属于碱B ．钢属于纯净物C ．冰醋酸属于混合物D ．水属于氧化物8．下列叙述正确的是（ ）A ．16 8O 和188O 互称同素异形体B ．丙烷和异丁烷互称同系物C ．金刚石和石墨互称同位素D ．C —C l—H —Cl —H 和互称同分异构体 9．在开发海水资源的过程中，下列物质仅通过物理变化就能获得的是（ ）A ．Na 和MgB ．Cl 2和Br 2C ．NaCl 和H 2OD ．NaOH 和H 2 10．下列气体中，不能用排空气法收集的是（ ）A ．NOB ．SO 2C ．CO 2D ．NO 2 11．下列有关反应2NO+2CO催化剂△N 2+2CO 2的叙述中，正确的是（ ）A ．该反应是复分解反应B ．NO 发生还原反应C ．CO 是氧化剂D ．反应物中O 得电子 12．下列物质能用来区分乙酸、乙醇的是（ ）A ．水B ．溴水C ．酚酞溶液D ．酸性高锰酸钾溶液 13．右图为铜锌原电池示意图，下列说法正确的是（ ） A ．负极发生氧化反应 B ．烧杯中的溶液变为蓝色 C ．电子由铜片通过导线流向锌片 D ．该装置能将电能转变为化学能C —Cl—Cl—H—H14．下列各组离子在溶液中能大量共存且溶液为无色透明的是（）A．Ag+、NH4+、OHˉ、ClˉB．Na+、Cu2+、SO42ˉ、NO3ˉC．K+、Na+、SO42ˉ、ClˉD．Ba2+、CO32ˉ、NO3ˉ、K+15．下列离子方程式书写正确的是（）A．盐酸和氨水反应H+ + O Hˉ＝H2O B．铜和稀硝酸反应Cu + 2NO3ˉ + 4H+＝Cu2+ + 2NO2↑+ 2H2O C．氯气和氢氧化钠溶液反应Cl2 + 2OHˉ＝Clˉ+ClOˉ+H2O D．钠和冷水反应Na+2H2O＝Na++2OHˉ+H2↑16．下列有关甲烷的叙述不正确的是（）A．甲烷是最简单的有机物B．甲烷能与氯气在光照条件下发生反应C．甲烷是天然气的主要成分D．甲烷能使溴的四氯化碳溶液和酸性高锰酸钾溶液褪色17．下列关于钠及其化合物的叙述正确的是（）A．Na和Na+的化学性质相似B．钠在空气中燃烧生成氧化钠C．钠可与硫酸铜溶液反应得到铜D．实验室通常把钠保存在石蜡油或煤油中18．下列反应过程中的能量变化情况符合右图的是（）A．乙醇的燃烧B．碳酸钙的分解C．镁和盐酸的反应D．酸和碱的中和反应19．乙烯和苯都是重要的有机化工原料，下列有关说法正确的是（）A．二者均可作为水果催熟剂B．二者均可使酸性高锰酸钾溶液褪色C．常温常压下二者均为难溶于水的气体D．在一定条件下二者均能与氢气发生加成反应20．下列物质可用于干燥氨气的是（）A．浓硫酸B．碱石灰C．过氧化钠D．活性炭21．下列有关硫酸和硝酸的叙述正确的是（）A．在加热条件下，浓硫酸和浓硝酸均能与木炭反应B．将浓硫酸和浓硝酸分别长期露置在空气中，浓度均会升高C．稀硫酸和稀硝酸分别与金属反应时，S和N元素的化合价都会发生变化D．因为浓硫酸和浓硝酸都能与铝反应，所以常温下二者都不能用铝制容器盛装22．在高温、高压和有催化剂的恒容密闭容器中进行反应：N2(g)+3H2(g)2NH3(g)。

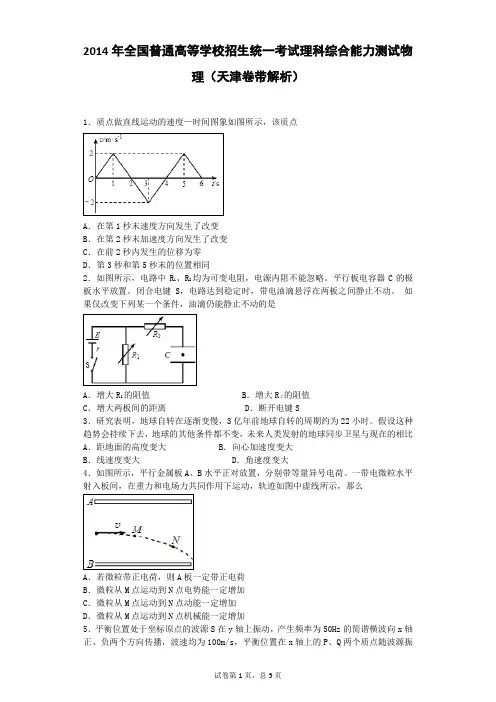

2014年全国普通高等学校招生统一考试理科综合能力测试物理(天津卷带解析)
2014年全国普通高等学校招生统一考试理科综合能力测试物理（天津卷带解析）1．质点做直线运动的速度—时间图象如图所示，该质点A．在第1秒末速度方向发生了改变B．在第2秒末加速度方向发生了改变C．在前2秒内发生的位移为零D．第3秒和第5秒末的位置相同2．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略。
平行板电容器C的极板水平放置。
闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。
如果仅改变下列某一个条件，油滴仍能静止不动的是A．增大R1的阻值 B．增大R２的阻值C．增大两板间的距离 D．断开电键S3．研究表明，地球自转在逐渐变慢，3亿年前地球自转的周期约为22小时。
假设这种趋势会持续下去，地球的其他条件都不变，未来人类发射的地球同步卫星与现在的相比A．距地面的高度变大 B．向心加速度变大B．线速度变大 D．角速度变大4．如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。
一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加5．平衡位置处于坐标原点的波源S在y轴上振动，产生频率为50Hz的简谐横波向x轴正、负两个方向传播，波速均为100m/s，平衡位置在x轴上的P、Q两个质点随波源振动着，P、Q的x S位移为负且向－y方向运动时，P、Q两质点的A．位移方向相同、速度方向相反 B．位移方向相同、速度方向相同C．位移方向相反、速度方向相反 D．位移方向相反、速度方向相同6．下列说法正确的是( )A. 玻尔对氢原子光谱的研究导致原子的核式结构模型的建立B. 可利用某些物质在紫外线照射下发出荧光来设计防伪措施C. 天然放射现象中产生的射线都能在电场或磁场中发生偏转D. 观察者与波源互相远离时接收到波的频率与波源频率相同7．如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a、b所示，则(A. B. 曲线a、b对应的线圈转速之比为3∶2C. 曲线a表示的交变电动势频率为25 HzD. 曲线b表示的交变电动势为10 V 8．一束由两种频率不同的单色光组成的复色光从空气射入玻璃三棱镜后，出射光分成a、b两束，如图所示，则a、b两束光A．垂直穿过同一块平板玻璃，a光所用的时间比b光长B．从同种介质射入真空发生全反射时，a光临界角比b光的小C．分别通过同一双缝干涉装置，b光形成的相邻条纹间距小D．若照射同一金属都能发生光电效应，b光照射时逸出的光电子最大初动能大9．（18分）半径为R的水平圆盘绕过圆心O的竖直轴匀速转动，A为圆盘边缘上一点，在O的正上方有一个可视为质点的小球以初速度v水平抛出时，半径OA方向恰好与v 的方向相同，如图所示，若小球与圆盘只碰一次，且落在A点，重力加速度为g，则小球抛出时距O的高度为h＝，圆盘转动的角速度大小为10．某同学把附有滑轮的长木板放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系，此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等。
2014年高考真题——理综物理(天津卷)解析版.pdf
2014年普通高等学校招生全国统一考试（天津卷）物理部分试题详解 1．质点做直线运动的速度—时间图象如图所示，该质点（） A．在第1秒末速度方向发生了改变 B．在第2秒末加速度方向发生了改变 C．在前2秒内发生的位移为零 D．第3秒末和第5秒末的位置相同 【解析】根据v-t图像，第1秒末速度方向没变，加速度方向改变，A错。
第2秒末加速度方向没变，速度方向改变，B错。
前2秒内位移为图像围成三角形面积2m，C错。
第3秒末的位移与第5秒的位移同为1m，D正确。
【答案】D 2．如图所示，电路中均为可变电阻，电源内阻不能忽略，平行板电容器的极板水平放置．闭合电键，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是（） A．增大的阻值B．增大的阻值 C．增大两板间的距离D．断开电键 【解析】如果油滴不动，则平行板电容器中电场强度不能变。
增大阻值，因为电源内阻不能忽略，所以分压增大，电容器电压增大，电场变强，A错。
增大阻值，因为电容器是断路，所以不影响电容器两端电压，电场不变，B对。
增大两板间距离，因为电容器两端电压不变，根据，电场变小，C错。
断开电键则电容器中间电场变为0，D错。
【答案】B 3．研究表明，地球自转在逐渐变慢，亿年前地球自转的周期约为22小时．假设这种趋势会持续下去，地球的其他条件都不变，未来人类发射的地球同步卫星与现在的相比（） A．距地面的高度变大B．向心加速度变大 C．线速度变大D．角速度变大 【解析】3亿年前地球自转周期22小时，现在为24小时，趋势为变大，所以未来同步卫星与现在相比周期变大，而万有引力不变。
由万有引力提供向心力，可知，轨道半径变大，则卫星距地面高度变大，A正确。
轨道半径变大，向心力变小，向心加速度变小，B错。
同时，线速度和角速度都减小，C和D错。
【答案】A 4．如图所示，平行金属板水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共作用下运动，轨迹如图中虚线所示，那么（） A．若微粒带正电荷，则板一定带正电荷 B．微粒从点运动到点电势能一定增加 C．微粒从点运动到点动能一定增加 D．微粒从点运动到点机械能一定增加 【解析】如题图，带电粒子所受电场力为竖直方向，又因为运动轨迹向下偏转，所以粒子所受合外力方向向下。
普通高等学校招生全国统一考试理综物理试题(天津卷,扫描版,解析版)
2014年普通高等学校招生全国统一考试（天津卷）
理科综合物理部分
【答案】A
的砝码）；④在此实验中，根据牛顿第二定律可知，钩码的重力大于细绳的拉力，而实验中用重力代替拉力会导致拉力做功大于小车动能增量；如果实验未平衡摩擦力也会导致拉力做功大于动能增量，故选项CD正确；
A 从
开始运动到与B 发生碰撞前，由动能定理得： 221A A v m Fl = ⑥ 联立④⑤⑥式，代入数据解得：
m 45.0=l ⑦
【答案】（1）
q
mU
R
B
2
1
1
=
；（2）m
nqU
R
qU
P
n2
π
=
；（3）见解析；
解析：
（1）设A经电场第1次加速后速度为v1，由动能定理得
（3）A 图能定性地反映A 、B 运动的轨迹。
A 经地n 加速后，设其对应的磁感应 强度为Bn ，A 、B 的周期分别为n T 、T '，综合②⑤式并分别应用A 、B 的数据得 n n qB m T π2=
k T kqB m T n n =='π2 由上可知，n T 是T '的k 倍，所以A 每绕得1周，B 就绕行k 周。
由于电场只在A 通过时存在，故B 仅在与
A 同时进入电场时才被加速。
经n 次加速后，A 、
B 的速度分别为
n v 、n v '，结合④式有。
2014年天津市普通高中学业水平考试物理试题（含答案）
2014年天津市普通⾼中学业⽔平考试物理试题（含答案）2014年天津市普通⾼中学业⽔平测试物理本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（⾮选择题）两部分，共100分，考试⽤时90分钟⼀、选择题（本卷共20⼩题，每题3分，共60分。
在每题列出的四个选项中，只有⼀项是最符合题⽬要求的）1. 下列物理量中是⽮量的是（）A. 路程B. 动能C. 电流D. 磁感应强度2. ⼀辆摩托车和⼀辆卡车在路⾯上⾏驶，摩托车速度⼤于卡车速度，⼀段时间后两车均刹车停⽌运动，下列说法正确的是（）A. 摩托车惯性⼤B. 卡车惯性⼤C. 停⽌运动后两车的惯性均消失D. 停⽌运动后两车的惯性⼀样⼤3. ⼩球从距地⾯3m ⾼的M 处开始竖直下落，被地⾯反向弹回后上升到距地⾯1m ⾼的N 处，⼩球从M 运动到N 的过程，位移的⼤⼩和⽅向分别是（）A. 2m ，竖直向下B. 2m ，竖直向上C. 4m ，竖直向下D. 4m ，竖直向上4. 甲、⼄两物体在同⼀直线上运动的v-t 图像如图所⽰，在0-t 0时间内（）A. 甲的速度始终⼤于⼄的速度B. 甲的加速度⼤于⼄的加速度C. 甲、⼄的速度⽅向相同D. 甲、⼄的加速度⽅向相同5. 两个⼒是⼀对作⽤⼒与反作⽤⼒，这两个⼒（）A. ⽅向相同B. 合⼒为零C. ⼤⼩相等D. 作⽤在同⼀个物体上6. 汽车以某⼀速度经过拱桥顶端的瞬间（）A. 处于超重状态，重⼒增⼤B. 处于超重状态，重⼒不变C. 处于失重状态，重⼒减⼩D. 处于失重状态，重⼒不变7. 运动员将铅球以8m/s 的速度斜向上投出，速度⽅向与⽔平⽅向的夹⾓为30°，该速度在⽔平⽅向的分速度⼤⼩是（）A. 8m/sB. 43m/sC. 4m/sD. 338m/s 8. 匀强磁场的⽅向垂直纸⾯向外，⼀带负电的粒⼦沿纸⾯在磁场内运动，速度⽅向如图所⽰，此时粒⼦所受洛伦兹⼒的⽅向是（）A. 沿纸⾯向上B. 沿纸⾯向下C. 垂直纸⾯向⾥D. 垂直纸⾯向外v 0 0v9. 物体运动过程中，重⼒对其做功50J ，则物体的（）A. 动能⼀定增加50JB. 动能⼀定减少50JC. 重⼒势能⼀定增加50JD. 重⼒势能⼀定减少50J10. 经典⼒学只适⽤于低速运动，不适⽤于⾼速运动，这⾥的“⾼速”指（）A. 接近真空中光的传播速度B. 第⼀宇宙速度C. ⾼速列车允许⾏驶的最⼤速度D. 声⾳在空⽓中的传播速度11. 2013年6⽉20⽇，“神⾈⼗号”航天员在“天宫⼀号”中为全国青少年进⾏了太空授课，授课中进⾏了⽤“质量测量仪”测定⼈体质量的实验。
2014年高考物理真题(天津卷)(试题+答案解析)
2014年普通高等学校招生全国统一考试（天津卷）理科综合物理部分第Ⅰ卷一、单项选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1．质点做直线运动的速度—时间图象如图所示，该质点（）A．在第1秒末速度方向发生了改变B．在第2秒末加速度方向发生了改变C．在前2秒内发生的位移为零D．第3秒末和第5秒末的位置相同2．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置。
闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。
如果仅改变下列某一个条件，油滴仍能静止不动的是（）A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开开关S3．研究表明，地球自转在逐渐变慢，3亿年前地球自转的周期约为22小时。
假设这种趋势会持续下去，地球的其他条件都不变，未来人类发射的地球同步卫星与现在的相比（）A．距地面的高度变大B．向心加速度变大C．线速度变大D．角速度变大4．如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。
一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（）A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加5．平衡位置处于坐标原点的波源S在y轴上振动，产生频率为50Hz的简谐横波向x轴正、负两个方向传播，波速均为100m/s。
平衡位置在x轴上的P、Q两个质点随波源振动着，P、Q的x轴坐标分别为x P＝3.5 m、x Q＝－3 m。
当S位移为负且向－y方向运动时，P、Q两质点的（）A．位移方向相同、速度方向相反B．位移方向相同、速度方向相同C．位移方向相反、速度方向相反D．位移方向相反、速度方向相同二、不定项选择题（每小题6分，共18分。
每小题给出的四个选项中，都有多个选项是正确的。
全部选对的得6分，选对但不全的得3分，选错或不答的得0分）6．下列说法正确的是（）A．玻尔对氢原子光谱的研究导致原子的核式结构模型的建立B．可利用某些物质在紫外线照射下发出荧光来设计防伪措施C．天然放射现象中产生的射线都能在电场或磁场中发生偏转D．观察者与波源互相远离时接收到波的频率与波源频率不同7．如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a、b所示，则（）A．两次t＝0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2∶3C．曲线a表示的交变电动势频率为25 HzD．曲线b表示的交变电动势有效值为10 V8．一束由两种频率不同的单色光组成的复色光从空气射入玻璃三棱镜后，出射光分成a、b两束，如图所示，则a、b两束光（）A．垂直穿过同一块平板玻璃，a光所用的时间比b光长B．从同种介质射入真空发生全反射时，a光临界角比b光的小C．分别通过同一双缝干涉装置，b光形成的相邻亮条纹间距小D．若照射同一金属都能发生光电效应，b光照射时逸出的光电子最大初动能大第Ⅱ卷注意事项：本卷共4题，共72分。
2014年高考真题——理综物理(天津卷)解析版 Word版含解析
2014年普通高等学校招生全国统一考试（天津卷）物理部分试题详解1．质点做直线运动的速度—时间图象如图所示，该质点（ ）A ．在第1秒末速度方向发生了改变B ．在第2秒末加速度方向发生了改变C ．在前2秒内发生的位移为零D ．第3秒末和第5秒末的位置相同【解析】根据v -t 图像，第1秒末速度方向没变，加速度方向改变，A 错。
第2秒末加速度方向没变，速度方向改变，B 错。
前2秒内位移为图像围成三角形面积2m ，C 错。
第3秒末的位移与第5秒的位移同为1m ，D 正确。
【答案】D 2．如图所示，电路中12R R 、均为可变电阻，电源内阻不能忽略，平行板电容器C 的极板水平放置．闭合电键S ，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是（ ） A ．增大1R 的阻值B ．增大2R 的阻值C ．增大两板间的距离D ．断开电键S【解析】如果油滴不动，则平行板电容器中电场强度不能变。
增大1R 阻值，因为电源内阻不能忽略，所以1R 分压增大，电容器电压增大，电场变强，A 错。
增大2R 阻值，因为电容器是断路，所以不影响电容器两端电压，电场不变，B 对。
增大两板间距离，因为电容器两端电压不变，根据UE d=，电场变小，C 错。
断开电键则电容器中间电场变为0，D 错。
【答案】B3．研究表明，地球自转在逐渐变慢，3亿年前地球自转的周期约为22小时．假设这种趋势会持续下去，地球的其他条件都不变，未来人类发射的地球同步卫星与现在的相比（ ） A ．距地面的高度变大 B ．向心加速度变大 C ．线速度变大 D ．角速度变大【解析】3亿年前地球自转周期22小时，现在为24小时，趋势为变大，所以未来同步卫星与现在相比周期变大，而万有引力不变。
由万有引力提供向心力222()Mm Gm r r Tπ=，可知r =，轨道半径变大，则卫星距地面高度变大，A 正确。
轨道半径变大，向心力变小，向心加速度变小，B 错。
2014年高考物理真题(天津卷)(试题+答案解析)
2014年普通高等学校招生全国统一考试（天津卷）理科综合物理部分第Ⅰ卷一、单项选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1．质点做直线运动的速度—时间图象如图所示，该质点（）A．在第1秒末速度方向发生了改变B．在第2秒末加速度方向发生了改变C．在前2秒内发生的位移为零D．第3秒末和第5秒末的位置相同2．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置。
闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。
如果仅改变下列某一个条件，油滴仍能静止不动的是（）A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开开关S3．研究表明，地球自转在逐渐变慢，3亿年前地球自转的周期约为22小时。
假设这种趋势会持续下去，地球的其他条件都不变，未来人类发射的地球同步卫星与现在的相比（）A．距地面的高度变大B．向心加速度变大C．线速度变大D．角速度变大4．如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。
一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（）A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加5．平衡位置处于坐标原点的波源S在y轴上振动，产生频率为50Hz的简谐横波向x轴正、负两个方向传播，波速均为100m/s。
平衡位置在x轴上的P、Q两个质点随波源振动着，P、Q的x轴坐标分别为x P＝3.5 m、x Q＝－3 m。
当S位移为负且向－y方向运动时，P、Q两质点的（）A．位移方向相同、速度方向相反B．位移方向相同、速度方向相同C．位移方向相反、速度方向相反D．位移方向相反、速度方向相同二、不定项选择题（每小题6分，共18分。
每小题给出的四个选项中，都有多个选项是正确的。
全部选对的得6分，选对但不全的得3分，选错或不答的得0分）6．下列说法正确的是（）A．玻尔对氢原子光谱的研究导致原子的核式结构模型的建立B．可利用某些物质在紫外线照射下发出荧光来设计防伪措施C．天然放射现象中产生的射线都能在电场或磁场中发生偏转D．观察者与波源互相远离时接收到波的频率与波源频率不同7．如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a、b所示，则（）A．两次t＝0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2∶3C．曲线a表示的交变电动势频率为25 HzD．曲线b表示的交变电动势有效值为10 V8．一束由两种频率不同的单色光组成的复色光从空气射入玻璃三棱镜后，出射光分成a、b两束，如图所示，则a、b两束光（）A．垂直穿过同一块平板玻璃，a光所用的时间比b光长B．从同种介质射入真空发生全反射时，a光临界角比b光的小C．分别通过同一双缝干涉装置，b光形成的相邻亮条纹间距小D．若照射同一金属都能发生光电效应，b光照射时逸出的光电子最大初动能大第Ⅱ卷注意事项：本卷共4题，共72分。
天津市蓟县2014-2015学年普通高中学业水平模拟考试物理试题(有答案)
2014～2015学年天津蓟县学业水平测试模拟试卷物理本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，考试时间75分钟．第Ⅰ卷(选择题共69分)一、选择题：在每小题给出的四个选项中，只有一个选项是正确的(本大题共23小题，每小题3分，共69分)．1. 第二届夏季青年奥林匹克运动会将于2014年8月在南京举行，青奥会比赛将在“三大场馆区”的15个不同竞赛场馆进行26个项目比赛，将向世界奉献一届精彩的青奥会，在考察下列运动员的比赛成绩时，可视为质点的是()2. 如图所示，三位旅行者从北京到上海，甲乘火车直达，乙乘飞机直达，丙先乘汽车到天津，再换乘轮船到上海，这三位旅行者中()A. 甲的路程最小B. 丙的位移最大C. 三者位移相同D. 三者路程相同3. 在力学理论建立的过程中，有许多伟大的科学家做出了贡献．下列关于科学家和他们的贡献的说法符合史实的是()A. 亚里士多德提出力是改变物体运动状态的原因B. 伽利略最早指出力不是维持物体运动的原因C. 牛顿最早利用斜面实验研究了自由落体运动D. 牛顿利用扭秤实验验证了万有引力定律4. 在运动会上，甲、乙两位同学进行百米赛跑，假如起跑加速的时间忽略，把他们的运动近似当作匀速直线运动来处理．他们同时从起跑线起跑，经过一段时间后他们的位置如图所示，分别作出在这段时间内两人运动的位移x、速度v与时间t的关系图象如下，其中能正确反映它们运动的是()5. 如图所示，手沿水平方向将书压在竖直墙壁上，使其保持静止．现增大手对书的压力，则书()A. 将沿墙壁滑动B. 受到的合外力增大C. 对墙壁的压力不变D. 受到的静摩擦力不变6. 下列把力F分解为两个分力F1和F2的图示正确的是()7. 水平细绳拉着物体在水平桌面上做匀速直线运动，下列说法正确的是()A. 绳对物体的拉力和桌面对物体的摩擦力是一对作用力和反作用力B. 物体所受的重力和支持力是一对作用力和反作用力C. 桌面对物体的摩擦力和物体对绳的拉力是一对平衡力D. 桌面对物体的摩擦力和物体对桌面的摩擦力是一对作用力和反作用力8. 航天员王亚平在“天宫一号”中做了很多有趣的实验，假如她在“天宫一号”中悬挂一弹簧秤，秤钩上挂一个重2 N的物体，则弹簧秤示数应如下列哪个图所示()9. 已知河水自西向东流动，流速为v1，小船在静水中的速度为v2，且v2>v1，用小箭头表示船头的指向及小船在不同时刻的位置，虚线表示小船过河的路径，则下图可能的是()10. 如图所示，a、b是地球赤道上的两点，b、c是地球表面上不同纬度同一经度上的两个点，下列说法正确的是()A. a、b、c三点的角速度相同B. b、c两点的线速度大小相同C. a、b两点的线速度相同D. b、c两点的角速度不相同11. 2012年6月16日18时37分，“神舟九号”飞船在酒泉卫星发射中心发射升空，不久后在预定的轨道上做匀速圆周运动并准备与在较高轨道上做匀速圆周运动的“天宫一号”空间站对接，相对于“天宫一号”，“神舟九号”的()A. 线速度小B. 向心加速度小C. 运行周期小D. 角速度小12. “嫦娥三号”月球探测器于12月2日1时30分从西昌卫星发射中心顺利升空，5天之后，经过38万公里太空旅程的“嫦娥三号”将抵达环月轨道．环月模拟轨道如图所示，轨道上a、b、c、d四个位置中，探测器受月亮引力最大的是()A. aB. bC. cD. d13. 如图，一物体在水平面上受到水平向右、大小为8 N的恒力F作用，在4 s时间内，向右运动2 m，则在此过程中，力F对物体所做的功和平均功率分别为()A. 32 J，4 WB. 32 J，8 WC. 16 J，8 WD. 16 J，4 W14. 如图所示，一个小孩从粗糙的滑梯上加速滑下，在下滑过程中()A. 小孩重力势能减小，动能不变，机械能减小B. 小孩重力势能减小，动能增加，机械能减小C. 小孩重力势能减小，动能增加，机械能增加D. 小孩重力势能减小，动能增加，机械能不变15. 真空中有两个点电荷q 1与q 2，若将它们的电荷量和间距都变为原来的2倍，则它们间的库仑力是原来的( )A. 12倍 B. 1倍 C. 2倍 D. 4倍 16. 某电场的部分电场线如图所示，电场中有A 、B 两点，则( ) A. A 点场强比B 点场强小B. A 点放入负点电荷时所受电场力方向由A 指向BC. A 点放入正点电荷时所受电场力方向由A 指向BD. B 点不放入点电荷时场强为零17. 以下四幅图中，表示等量异种点电荷电场线分布情况的是( )18. 洛伦兹力使带电粒子在匀强磁场中做匀速圆周运动，下列各图中均标有带正电荷粒子的运动速度、洛伦兹力及磁场B 的方向，虚线圆表示粒子的轨迹，其中可能出现的情况是( )19. 下面四个图表示磁感应强度B 、电流I 和安培力F 三者方向之间的相互关系，其中正确的是( )阅读下列材料，回答第20～23题，重力加速度取10 m/s 2.《愤怒的小鸟》是一款非常流行的游戏，故事也相当有趣，如图甲，为了报复偷走鸟蛋的肥猪们，鸟儿以自己的身体为武器，如炮弹般弹射出去攻击肥猪们的堡垒．该游戏完全按照实际的抛体运动规律设计，支架高度为h，支架到肥猪堡垒的水平距离为l，不计空气阻力．设某次小鸟被弹弓沿水平方向弹出，模拟图如图乙所示．20. 小鸟被弹出后，以地面为参考系，小鸟的运动轨迹是()A. 直线B. 抛物线C.圆弧D. 双曲线21. 关于小鸟从弹弓上由静止开始到击中肥猪堡垒的运动过程中，下列说法正确的是()A. 小鸟由静止到被弹弓水平弹出的过程中小鸟的机械能守恒B. 小鸟水平弹出后在空中运动的过程中机械能守恒C. 全过程小鸟的机械能始终守恒D. 全过程小鸟的机械能一直在增加22. 若已知小鸟弹出点到肥猪堡垒的水平距离l＝1.6 m，弹出后经过t＝0.4 s击中肥猪堡垒，则小鸟击中堡垒时的速度方向与水平方向的夹角是()A. 30°B. 60°C. 37°D. 45°23. 在上题基础上，若还已知小鸟的质量m＝0.2 kg，则在弹出小鸟前弹弓的弹性势能至少是()A. 1 JB. 1.2 JC. 1.6 JD. 1.8 J第Ⅱ卷(非选择题共31分)二、填空题：把答案填在相应的横线上(本大题共2小题，其中24小题4分，25小题6分，共10分)．24. (4分)本题为选做题，考生只选择一题作答．若两题都作答，则按24－A计分．25. (6分)在“探究加速度与力、质量的关系”实验中，某同学使用了如图所示的装置，在实验过程中：(1) 打点计时器应该与________(填“交流”或“直流”)电源连接；在闭合电键前，将小车放置在________一端．(填“靠近滑轮”或“靠近打点计时器”)(2) 在探究过程中，该同学打出了一条纸带，如下图所示．已知相邻计数点的时间间隔为0.1 s ，自A 点起，相邻两计数点间的距离分别为10.0 mm 、16.0 mm 、22.0 mm 、28.0 mm.则打D 点时小车的速度为________m/s ，整个过程中小车的平均加速度为________m/s 2.三、 计算或论述题：解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位(本大题共3小题，其中26小题6分，27小题7分，28小题8分，共21分)．26. (6分)2005年10月17日黎明时分，“神州六号”载人飞船圆满完成了飞天任务，返回舱顺利返回地球．返回舱的质量为8 000 kg ，在返回舱即将着陆之际，4个相同的反推发动机启动，使返回舱的速度在0.2 s 内从原来的10 m/s 减少到2 m/s ，将此过程视为匀减速直线运动，求返回舱在此过程中：(1) 加速度的大小；(2) 位移的大小；(3) 合外力的大小．27.(7分)如图所示，摩托车做腾跃特技表演，以一定的初速度v0冲上高为h＝6 m、顶部水平的高台，然后从高台以速度v＝103m/s水平飞出．若摩托车始终以额定功率P＝1 800 W行驶，经时间t＝16 s从坡底到达坡顶，人和车的总质量为m＝180 kg，且各种阻力的影响可以忽略不计，重力加速度取10 m/s2.求：(1) 摩托车发动机在时间t内做的功；(2) 人和车的初速度v0；(3) 人和车从坡顶飞出后运动的水平距离s.28.(8分)游乐场的过山车可以底朝上在圆轨道上运行，游客却不会掉下来(如图甲)．我们把这种情况抽象为图乙的模型：弧形轨道的下端与竖直圆轨道相接，使小球从弧形轨道上端滚下，小球进入圆轨道下端后沿圆轨道运动，其中M、N分别为圆轨道的最低点和最高点，已知圆轨道的半径为R＝4.0 m，小球质量为m＝2.0 kg.改变小球无初速下滑时距水平面的高度h，在M、N两个位置分别安装了压力传感器用来测量小球经过时对轨道的压力，不计一切阻力(g取10 m/s2)．求：(1) 若某次小球从h1＝12 m处无初速滑下，则经过M点时压力传感器的示数是多少；(2) 若某次小球经过N点时压力传感器的示数为0，那么小球释放点的高度h2为多少；(3) 试推导小球经过N点时压力传感器示数F N与h的函数关系式并在方格纸上作出F N h 图象．2014～2015学年天津蓟县学业水平测试模拟试卷物理参考答案及评分标准1. A2. C3. B4. B5. D6. A7. D8. D9. C 10. A 11. C 12. A 13. D 14. B15. B 16. C 17. B 18. A 19. D 20. B 21. B 22. D 23. C 24A. 2202 0.02(各2分) 24B. 100 3.2×10－9(各2分)25. (1) 交流(1分) 靠近打点计时器(1分) (2) 0.25(2分) 0.60(2分) 26. (6分)解：(1) 由v ＝v 0＋at 得 a ＝－40 m/s 2(1分) 所以加速度大小为40 m/s 2(1分) (2) 由运动学公式可知 x ＝v 0＋v 2t ＝10＋22×0.2 m ＝1.2 m(2分) (3) 由牛顿第二定律可知 F 合＝ma ＝8 000×40 N ＝3.2×105 N(2分) 27. (7分)解：(1) W ＝Pt ＝1 800×16 J ＝28 800 J(2分) (2) 对人和由动能定理可知12mv 2－12mv 20＝Pt －mgh(2分) 代入数据 12×180×v 20＝12×180× (103)2＋180×10×6－1 800×16 解得 v 0＝10 m/s(1分)(3) 由平抛运动公式可知 h ＝12gt 2 解得t ＝2h g＝2×610s ＝ 1.2 s 所以水平距离为 s ＝vt ＝103× 1.2 m ＝610 m(2分) 28. (8分)解：(1) 由动能定理可知 mgh 1＝12mv 2M解得v M ＝2gh 1＝2×10×12 m/s ＝240 m/s(1分) 由向心力公式可知 F M －mg ＝m v 2MR (1分)解得 F M ＝140 N(1分)(2) 由向心力公式可知 mg ＝m v 2NR解得 v N ＝gR ＝10×4 m/s ＝2 m/s(1分)由动能定理可知 mg(h 2－2R)＝12mv 2N (1分)解得 h 2＝10 m(1分)(3) 由动能定理可知 mg(h －2R)＝12mv 2N由向心力公式可知 F N ＋mg ＝m v 2NR解得 F N ＝10h －100(1分) 图象如所示(1分)。
【精校】2014年天津市中考真题物理
2014年天津市中考真题物理一、解答题(本大题共10小题，每小题3分，满分30分。
每小题给出的四个选项中，只有一项最符合题意)1.(3分)生活中用“引吭高歌”“低声细语”来形容声音，这里的“高”“低”描述的是声音的( )A.音调B.响度C.音色D.速度解析：“引吭高歌”中的“高”说明声音的响度大，“低声细语”中的“低”是指声音的响度小。
答案：B.2.(3分)衣柜里防虫用的樟脑片，过一段时间会变小，最后不见了。
这是由于樟脑片发生了( )A.凝固B.升华C.液化D.汽化解析：衣柜里防虫用的樟脑片，过一段时间会变小，最后不见了，由固态直接变成了气态，叫做升华现象。
答案：B.3.(3分)小芳站在竖直放置的平面镜前1.5m处，她在镜中的像与她相距( )A.1mB.1.5mC.2mD.3m解析：因平面镜成像时物距与像距相等，某同学站在竖直平面镜前1.5m处，物距为1.5m，所以像距也为1.5m，而镜中的像与他相距为物距与像距之和为3m。
答案：D.4.(3分)某同学用如图的装置探究液体内部压强的特点。
容器中间用隔板分成左右两部分，隔板下部有意圆孔用薄橡皮膜封闭。
容器中加入液体后，橡皮膜两侧压强不同时，其形状会发生改变，下列图形符合实验事实的是( )A.B.C.D.解析：A、A图中隔板左右两侧都是水，且液面相平，根据液体压强公式p=ρgh可知，两边压强相等，橡皮膜不应有凹陷。
故A错误；B、B图中隔板左右两侧都是水，且右边的液面高于左边，根据液体压强公式p=ρgh可知，右边压强大于左边，橡皮膜应向左凹陷。
故B错误；C、C图中隔板左边是水，右边是盐水，液面相平，因为盐水的密度大于水的密度，根据液体压强公式p=ρgh可知，右边压强大于左边，橡皮膜应向左凹陷。
故C错误；D、D图中隔板左边是水，右边是盐水，液面相平，因为盐水的密度大于水的密度，根据液体压强公式p=ρgh可知，右边压强大于左边，橡皮膜应向左凹陷。
故D正确。
