现代有轨电车系统构成——车辆
城市轨道交通的类型(共131张PPT)
任务二 了解地下铁道系统
国家现行轨道交通建设的政策
➢ 建设条件国办【2003】81号文： 轻轨 ─ GDP600亿元以上，城区人口150万人
以上，地方财政一般预算60亿元以上，单 向高峰断面客流1万人次以上。
35
任务二 了解地下铁道系统
36
拓展知识
线性地铁（小断面地铁）
采用线性电机牵引，而一般的地铁列车采 用旋转电机
磁悬浮
6
项目二 城市轨道交通系统的类型

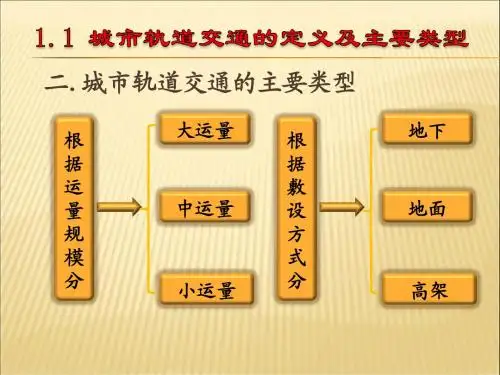

城市轨道交通系统的分类
按线路敷设方式分
地下的轨道交通 高架的轨道交通 地面的轨道交通
7
项目二 城市轨道交通系统的类型
城市轨道交通系统的分类 按导向方式划分
轮轨导向：钢轮钢轨系统。地铁、轻轨、有
轨电车等
导向轮导向：单轨、新交通系统
8
项目二 城市轨道交通系统的类型
目前尚无十分统一的分类标准，不同的分 类方法，可以分出不同的结果。
4
项目二 城市轨道交通系统的类型
城市轨道交通系统的分类
按线路隔离程度分 全隔离 半隔离
不隔离
5
项目二 城市轨道交通系统的类型
城市轨道交通系统的分类
按技术标准分
钢轮钢轨系统 胶轮系统 线性电机牵引的轨道交通
单轨交通
任务三 轻轨铁路
定义
线路工程量小，车辆轻，可以在更大的坡 道上、更小的曲线上行驶。
至少40%的股道与道路完全隔离，与有轨 电车不同。
任务三 轻轨铁路
世界上第一条有轨电车线于1888年5月在美国弗吉尼亚州里士满开通 任务五 了解独轨系统 瑞典的哥德堡、德国的卡尔·马克思州也都采用这一方式。
轻轨的主要参数 项目二 城市轨道交通系统的类型
简述城市轨道交通车辆的主要类型
简述城市轨道交通车辆的主要类型
城市轨道交通车辆主要有电车、有轨电车、轻轨和地铁4种。
1、电车：采用有轨电车路线，整体成为电车系统，其驱动力来自于交流电，是最普及的城市公共交通工具，分为全封闭式和半封闭式。
2、有轨电车：是以轨道为路线，使用电力作为动力的一种公共交通运输形式，主要由有轨电车和天然电力构成，具有运输性能稳定、安全可靠、耗能低、运行速度快等特点。
3、轻轨：是以动车组为车辆，使用轨道作为路线的一种公共交通运输形式，主要由无轨电车组、变电站和供电系统组成，具有运输量大、速度快、安全可靠等特点，是现代城市的主要交通运输工具。
4、地铁：是以地下列车为车辆，使用地下轨道作为路线的公共交通运输形式，主要由地铁列车、变电站和供电装置组成，具有运输量大、速度快、安全可靠等特点，是现代城市中大型交通运输工具。
有轨电车、无轨电车、客运汽车区别比较
无轨电车、有轨电车和电动客车概念区分无轨电车、有轨电车和电动客车概念区分第一部分经常出现的认知错误一、车辆类型混淆1.把“无轨电车”当成“有轨电车”2.把“电动客车”当成“无轨电车”3. 只知道“电车”而不晓得“无轨电车”这一称谓二、车辆组件概念不清不清楚所谓无轨电车“大辫子”的正式名称三、车辆外设概念不清把“架空接触网”当成“电车轨道”如果你也犯过上述错误或者对电车的概念还存在疑问，那么请你能够静下心来阅读下面的内容……第二部分外观特点描述一、无轨电车1.车顶具一对需同时使用构成电流通路的“集电杆”（trolley poles 或power receiving poles，新称“受电杆”，可类比电气化铁路的“受电弓(pantograph)”）；2. 需要敷设架空“接触网(catenary)”，一对触线(touching wires) 分为正负两根，需同时使用构成电流通路（可类比电气化铁路的“接触网”）；3.行驶道路路面不铺设轨道（rail，区别于轨道交通的“轨道”），其行驶位置称为“行驶轨迹”；4.车轮同一般汽车，使用橡胶轮胎(tyres)，车门处需加挂接地链(grounding chain，无轨电车车体与大地相接触的金属链条) 以释放车体静电或漏电；5. 双动源无轨电车需车载动力蓄电池(power battery)、超级电容(ultracapacitor) 或/和柴油发电机(diesel generators)等辅助动源，一般无轨电车则不需要；6. 车辆在线运行时，需要按照固定路线行驶，在偏线距内有一定的活动弹性（一般车辆脱线则失去动力，双动源车辆则能够依靠辅助动源行驶较短时间）。
二、有轨电车1. 车顶具一架“集电弓”或一根“集电杆”（新称“受电杆/弓”，类比电气化铁路的“受电弓”。
具两根“集电杆”者只使用一根）；2. 需要敷设架空“接触网”，触线只有一根（类比电气化铁路的“接触网”）；3. 行驶道路路面必须铺设轨道（类似于或与轨道交通的“轨道”相同）；4. 不需加挂接地链，金属的车轮(wheels) 与轨道可构成电流通路；5. 车辆运行时，需要按照固定路线在轨行驶，一般没有活动弹性（一般车辆脱线则失去动力，脱轨则为交通事故）。
城市轨道交通概论第二章2
转向架轴距 2000mm ，车辆定距 12000mm ，
车轮直径 840mm 。 最大速度： 80km/h 。 平均起动加速度 (0-30km/h)：0.8m/s 2 平均常用减速度(80-0km/h)：1.0m/s2；
平均紧急减速度(80-0km/h)：1.3m/s 2
过坡能力： 3%
曲线： 正线 140 米站场线 80 米
概述
• 地铁车辆有动车和拖车、带司机室车和不带司机 室车。 • • A 型－带司机室拖车 B 型－无司机室带受电弓的动车
•
•
C 型－无司机室不带受电弓的动车
我国推荐的轻轨电动车辆有3种型式：4轴动 车、6轴单铰接式和8轴双铰接式车。城市轨道交 通车辆由车体、转向架、牵引缓冲装置、制动装 置、受流装置、车辆内部设备、车辆电气系统 7 大部分组成。
1、车体
• 车体是容纳乘客和司机（如有司机室时） 的地方，多采用整体承载的钢结构、轻金 属结构或复合材料结构。车体本身又包括 底架、端墙、侧墙及车顶等部分。特点： • 1）一般为电动车组，有单节、双节和3节 式等，有头车（即带司机室车辆）和中间 车，以及动车与拖车之分； • 2）座位少，车门多且开度大，内部服务于 乘客的设备较简单；
• 城市轨道交通车辆的车门一般采用压缩空气为动 力的风动门，也有采用电气驱动的车门。由于车 辆运载客流量大，乘客上下车频繁，一般车体每 侧 车门开度较大，数量也较多，例如，上海地铁
车每侧设有5扇内藏嵌入式对开拉门
1900mm×1300mm（高×宽）。在带司机室车（A型） 的前端中央还设有应急安全疏散门，在紧急情况 下，做成可伸缩的套节式踏级板可向前放下到路 基上，列车内的乘客可通过此踏级板疏散到路基
上海地铁车辆
• 车钩连接面间长度 24140mm(拖车) 22800mm(动车) 最大宽度： 3000mm 轨顶面到车顶高度： 3800mm 车钩水平中心线到轨顶面高度： 720mm 轴距： 2500 mm 轨距： 1435mm 轮径： 840mm 自重： 32t(拖)；38t(动)
城市轨道交通
4.圣保罗地铁
1、2、3、5号线全长61.3km，车站55个，日客 运量330万人次 7~12号线全长260.8km，车站93个 世界最清洁的地铁系统
一、我国城市轨道交通发展历史
1965年开始建设，1969年建成通车的北京地铁， 全长23.6km
1970年开始建设，1984年建成通车的天津地铁， 全长7.4km 该阶段的地铁除了客运功能以外，还考虑人防 战备需要
1.首尔地铁 11条线路，总长278km
日客运量可达800万人次，
拥有全世界最大的地铁车站
2.马德里地铁 最早于1919年开通
12条主线，1条支线，281个车站，总长 281.58km
全世界密度最高的地铁系统
3.蒙特利尔地铁
法文：Mé de Montré tro al，英文：Montreal Metro 4条线路，73个车站 世界上少数使用胶轮路轨系统的重铁系统 世界最繁忙的地铁系统之一
Hale Waihona Puke 人口超过100万的特大城市修建地铁较为合适
上海地铁2号线列车
（1）概述
LRT（Light Rail Transit）：在有轨电车 基础上发展起来的，由电气牵引，轮轨导向， 列车或车辆编组运行在专用行车道上的中运 量城市轨道交通系统。输送能力介于地铁和 有轨列车之间，为15000~30000人/h。旅行 速度可达30km/h。 根据我国《城市快速轨道交通工程项目建设 标准（试行本）》，用轻轨来命名中运量的 地铁（包括地面和高架铁路），而欧洲所说 的“轻轨”，一般是特制现代有轨电车交通。 为了与欧洲的定义兼容，所以我们提出轻轨 分为两类——准地铁与新型有轨电车。
纽约地铁示意图1
纽约地铁示意图2
纽约地铁示意图3
上海有轨电车的原理与构造
上海有轨电车的原理与构造有轨电车是一种利用电力传动的城市公共交通工具，通常在城市中的轨道上行驶，是城市中重要的一种交通工具。
上海作为中国最大的城市之一，也有着较为发达的有轨电车系统。
下面我们来了解一下上海有轨电车的原理与构造。
首先，上海有轨电车的原理是利用电能驱动电机来推动车辆行驶。
电能是通过接触网或者地面导轨供给给车辆，然后通过牵引变流器将直流电变成交流电，再通过电机将电能转化为机械能，推动车辆前进。
有轨电车通常由多个部分组成，包括车辆本体、牵引系统、控制系统、供电系统等。
首先是车辆本体，车辆本体是有轨电车的主体部分，包括车身、座椅、车轮等，它决定了有轨电车的外观和基本结构。
车辆的本体通常由钢铁或者铝合金构成，具有较强的承重和耐用性。
其次是牵引系统，牵引系统是有轨电车的动力系统，它包括电机、变速箱等部分。
电机是有轨电车的动力源，它接受来自供电系统的电能，然后将电能转化为机械能，推动车辆行驶。
变速箱则用于调整电机的输出转速，以适应不同速度要求。
控制系统是有轨电车的控制中枢，它包括电控制器、车辆通信系统等。
电控制器是控制车辆加速、制动和转向的装置，它可以根据驾驶员的操作，调节电机的输出功率，实现车辆的运行控制。
车辆通信系统则用于车辆之间以及车辆与地面指挥中心之间的通信联络，以保证车辆的安全运行。
最后是供电系统，供电系统是有轨电车的能源来源，它包括接触网、地面导轨等。
接触网是一种悬挂在车辆上方的导电设备，它通过接触板与车辆的接触轨道，将电能传输给车辆。
地面导轨则是一种埋设在轨道旁的导电设备，它可以直接将电能传输给车辆，不需要通过接触板。
总的来说，上海有轨电车的原理与构造是比较复杂的，它涉及到电气、机械、控制等多个领域的知识。
有轨电车在城市公共交通中具有重要地位，它不仅可以改善交通拥堵问题，还可以减少城市空气污染，提高城市居民的出行舒适度。
上海有轨电车的发展也正是紧跟着城市公共交通的发展步伐，致力于提供更加便捷、高效、环保的出行方式。
亦庄新城现代有轨电车T1线
技术难题
凉水河荣昌西街桥是亦庄新城现代有轨电车T1线的必经之路，在前期勘测中，施工方发现现有桥体达不到承 载轻轨轨道的质量标准，需要进行桥体加固、拓宽等一系列工程。在改造期间，桥体内部的电缆管线成为施工过 程中的一大难题，针对这一情况，亦庄供电公司与施工部门立即拟定《博兴路下穿凉水河定向钻（拉管）专项施 工方案》对桥体内部电缆管线进行迁移。此次线路配迁过程中，单个工程所需时间由正常的2个月缩短到15天， 大大提升了施工进度。同时，此次的线路改造还将进行架空线入地移除电线杆等工程，会将原有的架空线路改成 可靠性更高的电缆，提升了地区的供电可靠性 。
价值意义
价值意义
亦庄新城作为未来北京“三城一区”建设中的重要区域，随着人口和产业的发展，随着有轨电车络的进一步 完善，亦庄新城现代有轨电车T1线的建设能很好地适用于这一区域并发挥重要的作用 。（《山东交通科技》评）
亦庄新城现代有轨电车T1线，将弥补亦庄区域内南北走向快速交通能力的不足，无论是相关企业员工通勤还 是当地居民出行，都会享受到极大便利 。（《高速铁路与轨道交通》评）
亦庄新城现代有轨电车T1线起于定海园站，连接北京经济技术开发区的路南区、河西区、核心区和路东区， 止于老观里站（暂缓开通），大致呈南北走向。
截至2021年2月，亦庄新城现代有轨电车T1线全长12.25千米；共设15座车站，已开通14座，全为地面站；采 用5节编组列车。
历史沿革
历史沿革
亦庄新城现代有轨电车T1线(4张)2016年8月24日，北京经济技术开发区管理委员会批复了《亦庄新城现代 有轨电车T1线工程项目建议书（代可行性研究报告）》 ；10月31日，亦庄新城现代有轨电车T1线正式进入实 施阶段 。
城市轨道交通导论 第一章
5．振动和噪声控制
地面和轻轨高架线上运营的列车， 需加强消音和减振的防护措施。地铁 车站和线路深埋于地下，振动噪声对 于外界的干扰较少，只要做好车厢内 的减振和减噪即可。
6．速度和正点率
地铁和轻轨线通常实行全隔离式或大 部分隔离的措施，列车运营受外界干扰少， 正点率高。国内地铁列车最高行驶速度为 120 km/h，地铁的运营速度为30～40 km/h。 轻轨线路受坡度、转弯半径等限制，最大 行驶速度45 km/h，运营速度25～30 km/h。
城市轨道交通导论
PART ONE
01
第一章 绪论
1
城市轨道交通概述
“ ”2 本章内容 3
4
城市轨道交通的种类
国内外城市轨道交通的发 展概况
我国城市轨道交通系统未 来发展趋势
第一节 城市轨道交通概述
一、城市轨道交通的定义
“ 一般而言，广义的城市轨道交通是指以轨道运输方式为主要技术特征，是 城市公共客运交通系统中具有中等以上运量的轨道交通系统（有别于道路交 通），主要为城市内（有别于城际铁路，但可涵盖郊区及城市圈范围）公共客 ” 运服务，是一种在城市公共客运交通中起骨干作用的现代化立体交通系统。
二、城市轨道交通在城市公共交通中的地位与作用
（1）城市轨道交通是城市公共交通的主干线和客流运送的大动脉，是城市的 生命线工程。其建成运营后，将直接关系到城市居民的出行、工作、购物和生 活。 （2）城市轨道交通是世界公认的低能耗、少污染的“绿色交通”，是解决 “城市病”的一把金钥匙，对于实现城市的可持续发展具有非常重要的意义。
2．城市轨道交通具有较高的准时性
城市轨道交通由于在专用行车道上运行，不 受其他交通工具干扰，因此不会产生线路堵塞现 象，且不受气候影响。它是全天候的交通工具， 按列车运行图运行，具有可信赖的准时性。
城市轨道交通课件
车辆设备的维护和保养也是保证 其正常运行的重要环节，包括定 期检查、维修和更换零部件等。
供电系统
供电系统是为城市轨道交通系统提供电力支持的系统，包括变电站、输电线路、接触网等组 成部分。
供电系统的设计和施工需要考虑到电力需求、安全性能和环保性能等因素，以确保其稳定、 可靠和安全。
通信系统的维护和保养也是保证城市轨 道交通系统正常运行的重要环节，包括
定期检查、维修和更换设备等。
信号系统
信号系统是城市轨道交通系统中实现列车控制和安全保障的重要系统， 包括信号设备、联锁设备、闭塞设备等组成部分。
信号系统的设计和施工需要考虑到列车运行效率、安全性能和环保性能 等因素，以确保其稳定、可靠和安全。
城市轨道交通课件
contents
目录
• 城市轨道交通概述 • 城市轨道交通系统构成 • 城市轨道交通建设规划与设计 • 城市轨道交通安全与运营管理 • 城市轨道交通对城市发展的影响 • 城市轨道交通未来发展趋势与挑战
01
城市轨道交通概述
城市轨道交通的定义
城市轨道交通是指通过轨道列车 进行客运运输的一种交通工具， 其运营通常由城市官方或大都市
轨道线路的设计和施工需要考 虑到地质、气候、载荷等多种 因素，以确保其安全、稳定和 耐用。
轨道线路的维护和保养也是保 证城市轨道交通系统正常运行 的重要环节。
车辆设备
车辆设备是城市轨道交通系统中 的运输工具，包括电动车组、内
燃机车、有轨电车等。
车辆设备的选择和设计需根据城 市轨道交通系统的需求和特点进 行，同时要考虑到运行效率、安
信号系统的维护和保养也是保证城市轨道交通系统正常运行的重要环节 ，包括定期检查、维修和更换设备等。
城市轨道交通概论
1.城市轨道交通系统构成（线路、轨道、车站、车辆、供电、通讯、信号、环控与给排水）2.城市：人口集中、工商业发达、居民以非农业人口为主的地区，通常是周围地区的政治、经济、文化中心。
3.城市的出现是人类走向成熟和文明的标志，也是人类群居生活的高级形式。
4.城市病：由于城市人口、工业、交通运输过度集中而造成的种种弊病。
表现：人口膨胀、交通拥堵、环境污染、资源短缺、城市贫困5.交通：从事旅客和货物运输及语言和图文传递的行业。
6.城市交通分为城市内部交通与对外交通。
7.8.交通拥堵：指交通需求超过道路的交通容量时，超过部分的交通量滞留在道路上的交通现象。
原因：迅速推进的城市化以及大城市人口的急剧膨胀使得城市交通需求与交通供给的矛盾日益突出。
影响：最直接的影响是增加了居民的出行时间和成本；导致了事故的增多；破坏了城市环境。
分类：常发性交通拥挤、偶发性交通拥挤9.城市轨道交通：服务于城市公共客运、电力驱动的轮轨运行方式。
特征：必须具备以下五个条件：1 大众运输系统2 位于城市之内3 以电力驱动4 独立于其他交通体系以外(如马路和其他铁路) 5 班次频密10.地铁为土地紧张的城市中心区提供的一种交通形式。
特点：运量大、安全、快速、准时11.轻轨：中等运量，多采用全封闭或半封闭方式。
12.特殊形式的轨道交通：单轨系统——跨座式和悬挂式；自动导向系统（AGT）；美国旧金山有轨电车13.世界上最早的地铁是1863年1月10日在伦敦开通的一段6km长的线路。
我国最早的地铁是1969年建设的北京地铁14.轨道结构是城市轨道交通系统的重要组成部分，一般由钢轨、轨枕、扣件、道床、道岔及其他附属设备组成。
轨道交通在土质路基上一般宜采用混凝土枕碎石道床，并尽可能敷设无缝线路。
15.钢轨的功能：引导轨道交通列车的车轮，为车轮的滚动提供小阻力的表面；承受来自车轮和其他方面的力并传至于轨；供电电路和轨道电路的回路。
钢轨形式：槽形钢轨、双头钢轨、平底钢轨。
