涂层测厚仪作业指导书

合集下载

钢箱梁超声波测厚仪涂层测厚操作规程

钢箱梁超声波测厚仪涂层测厚操作规程

钢箱梁超声波测厚仪涂层测厚操作规程
5.4.1 适用范围
本规程适用于钢箱梁超声波测厚仪对金属设备,金属结构件的涂层厚度进行测定的操作。

5.4.2 准备工作
1)被测设备应具备测厚条件,如需进入内部测厚的应达到安全标准后才能进入。

2)测厚部位的表面应进行清理,显示清洁。

3)进入设备内部,外面应有专人监护。

5.4.3 测厚操作
1)装好电池,根据被测设备材质选择好测厚声速,安装好探头,使测厚仪处于工作状态。

2)根据甲方或第三方要求的部位进行测厚,并用标块进行校验。

3)耦合剂选用透声性能好的甘油。

4)测厚完毕,应取出电池,拔下探头,擦试干净。

5.4.4 记录与报告
1)应及时记录所测部位实测厚度,并应用座标标出各测点位置。

2) II级人员及时出具测厚报告,报告应能准确反映测厚点的位置和厚度大小,测厚报告应经检测责任师审核,由技术负责人签发。

PosiTector 涂层测厚仪说明书

PosiTector 涂层测厚仪说明书

新型Positector 6000说明书Positector 6000是手握电子式的无损检测仪器,用于检测各种金属表面涂层的厚度,快速而且精准。

整个仪器包括主机和探头工作原理F探头利用磁性原理测量磁性金属上面的非磁性涂层的厚度N探头利用涡流原理测量非磁性金属上面的非导电涂层FN探头是前两者的综合注意:带符号的说明可以在网站上面找到更多详细信息证明所有探头都带有校准证书,但是可能有些单位要求要定期对仪器进行重新校准,我们建议客户可以根据自己的经验和工作环境确定校准的周期,根据我们的经验和客户的反馈,建议这个周期为一年挂绳我们建议在使用中要扣上附件挂绳,美观而且必要时对仪器起保护作用贴膜LCD屏幕上面有层薄膜用来保护屏幕以防指纹以及其他刮痕,如果损坏或丢失,可以向厂家购买操作指南按键启动Positector 6000,为节省电能,如果仪器没有任何动作将在5分钟后关机,一切设置仍然保留1 取下红色的探头保护套2 按键开机,会听到一声蜂鸣3 将探头放在被测的涂层表面,下压探头直到有数据显示4 提起探头准备下次测量时,探头要离开被测表面至少5厘米的距离,以防磁性干扰注意:当记忆功能打开时,如果探头在一个地方反复测量时,只有最后一个数据被保存,扫描模式则会保存所有数据黄金法则首先测量没有涂层的板子,这种调零决定你的底材是否需要重新校准,然后把校准片放在这种裸露的底材上面测量以确保仪器测量在误差范围菜单操作菜单控制仪器功能,开机后按键进入菜单记忆统计校准设定仪器设定连接关机退出中间的为导航键,可以上下翻动并确认一些菜单项旁有一个小钩格,用于指示其当前状态。

√Positector为了加强仪器的操作,所有Positector的用户可以共享Positector 平台,Positector 是一种免费处为基础的网络应用系统。

可以进行安全集中处理测厚数据Positector Desktop Manager(PDM)是基于运用的一个小窗口,可以自动在仪器和Positector 之间双向连接,当安装PDM软件以后,他就作为一个启动程序储存在电脑中,PDM可以在Positector 平台网上免费下载注册你的仪器是为了更好的运用仪器所有先进的功能,注册时请登陆Positector校准确认&调校通过以下三步可以确保仪器更好的精度1 校准:可以通过厂家或者计量单位2 确认精度:通过用户来进行3 调校:对于已知厚度来说校准校准是受约束并有文件可以追溯的,可以证明仪器的精度,校准是在特殊的环境通过规定的过程来完成的,可以通过厂家或者计量单位来校准确认确认是通过用户来进行的,可以找块标准版,读出的数值要在仪器和标准版的误差范围之内调校调校是要把仪器的读数调校到已知标准板的厚度,可以通过1点或者2点来调校注意:当仪器重新校准过后出厂设置符号就会消失Positector 6000出厂前已经校准,仪器每次测量前都会自动检测。

厚度测量仪操作规程(3篇)

厚度测量仪操作规程(3篇)

第1篇一、概述厚度测量仪是一种用于测量各种材料厚度的精密仪器,广泛应用于工业生产、科研测试、质量检测等领域。

为确保测量结果的准确性和仪器的安全使用,特制定本操作规程。

二、适用范围本规程适用于所有厚度测量仪的操作人员,包括但不限于以下设备:- 薄膜厚度测量仪- 铝箔厚度测量仪- 涂层厚度测量仪- 混凝土楼板厚度测量仪- 其他具有厚度测量功能的仪器三、操作前的准备1. 设备检查:操作前应仔细检查仪器外观是否完好,各部件是否齐全,电源线、信号线等是否完好无损。

2. 环境准备:确保测量环境清洁、干燥、通风良好,避免强磁场、高温、高湿等对测量结果造成影响。

3. 设备安装:根据仪器说明书将设备安装到位,确保仪器稳定、牢固。

4. 仪器调试:开机后,按照仪器说明书进行必要的调试,如设置测量模式、单位、语言等。

四、操作步骤1. 设置测量模式:根据被测材料的性质,选择合适的测量模式,如铁基模式、非铁基模式、自动识别模式等。

2. 调零:将探头紧压在调零板上,短按电源键,根据提示将探头提起至15cm以上,屏幕上显示0,即调零完毕。

3. 测量:a. 将探头紧压在被测物体表面,确保探头与被测物体充分接触。

b. 根据测量要求,调整探头压力,确保测量结果准确。

c. 读取测量结果,并记录相关数据。

4. 重复测量:为确保测量结果的准确性,可进行多次重复测量,取平均值作为最终结果。

五、注意事项1. 操作人员:操作人员应熟悉仪器操作方法,了解仪器的性能和特点。

2. 安全操作:操作过程中,注意安全,避免发生意外伤害。

3. 探头保护:避免探头受到撞击、划伤等损坏。

4. 环境因素:避免强磁场、高温、高湿等对测量结果造成影响。

5. 数据记录:准确记录测量数据,以便后续分析和处理。

六、维护保养1. 定期检查:定期检查仪器外观、各部件是否完好,电源线、信号线等是否完好无损。

2. 清洁保养:保持仪器清洁,定期擦拭仪器表面,防止灰尘、油污等影响测量结果。

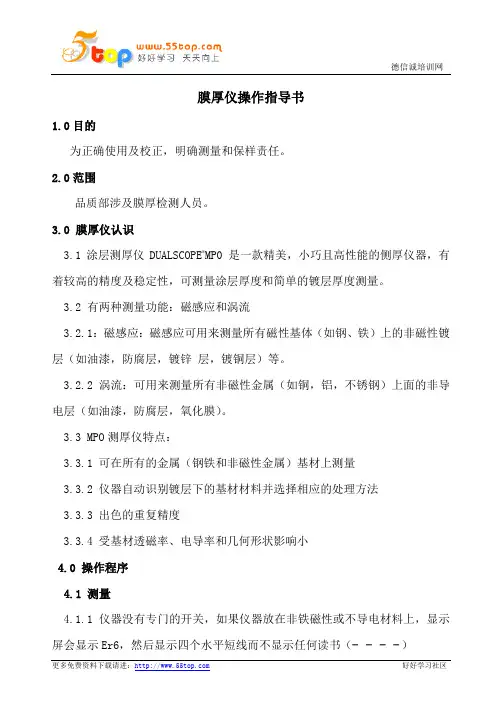

膜厚仪操作指导书

膜厚仪操作指导书

膜厚仪操作指导书1.0目的为正确使用及校正,明确测量和保样责任。

2.0范围品质部涉及膜厚检测人员。

3.0 膜厚仪认识3.1涂层测厚仪DUALSCOPE®MP0 是一款精美,小巧且高性能的侧厚仪器,有着较高的精度及稳定性,可测量涂层厚度和简单的镀层厚度测量。

3.2 有两种测量功能:磁感应和涡流3.2.1:磁感应:磁感应可用来测量所有磁性基体(如钢、铁)上的非磁性镀层(如油漆,防腐层,镀锌层,镀铜层)等。

3.2.2 涡流:可用来测量所有非磁性金属(如铜,铝,不锈钢)上面的非导电层(如油漆,防腐层,氧化膜)。

3.3 MPO测厚仪特点:3.3.1 可在所有的金属(钢铁和非磁性金属)基材上测量3.3.2 仪器自动识别镀层下的基材材料并选择相应的处理方法3.3.3 出色的重复精度3.3.4 受基材透磁率、电导率和几何形状影响小4.0 操作程序4.1 测量4.1.1 仪器没有专门的开关,如果仪器放在非铁磁性或不导电材料上,显示屏会显示Er6,然后显示四个水平短线而不显示任何读书(▬▬▬▬)4.1.2 另一种开机方法是按(OK)键。

4.1.3 注意:不要通过手指压迫传感器来开启仪器,这样会导致错误的测量结果。

4.1.4 一分钟不用,仪器会自动关闭。

4.1.5 镀层厚度测量:仪器开启后,把仪器放在要测量的工件上,等待仪器发出测量声响(这种模式可以自动开启仪器)测量声响后显示读数。

4.1.6 仪器开启后可以连续测量,在工件的不同部位连续测量。

4.1.7 仪器在开启状态时,读数会马上显示出来。

4.2 校正4.2.1 按CAL键,显示Base,用仪器自带的FE/ NF两种模式的底才上连续测量五次,每次测量后显示当前的读数,按OK键,显示0.00和STD1(即校正标准片#1)。

4.2.2再用仪器自带的标准膜厚(72.0μm/cm)的校正塑胶片进行校正测量,测量的数据允许±1μm的误差,即为合格。

4.2.3 把标准校正片放在底材上连续测量五次左右,每次测量后会显示当前的读数,必须符合标准片的膜厚;按OK键,完成校正程序,仪器返回测量状态。

涂层测厚仪MC2000D操作使用说明

涂层测厚仪MC2000D操作使用说明

涂层测厚仪MC-2000D操作使用说明目录第一章概论- - - - - - - - - - - - - - 2第二章应用方法- - - - - - - - - - - - 4第三章维护与检修- - - - - - - - - - -9附一装箱单- - - - - - - - - - - - - - - 10第一章概论一、仪器特点:MC-2000D型涂(镀)层测厚仪是高新技术的结晶,它采用单片机技术,精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻;且具有存储、读出、统计、低电压指示、系统校准,其性能达到当代国际同类仪器的先进水平。

二、应用范围:本仪器采用磁性测厚法,可以方便无损地测量铁磁材料上非磁性涂层的厚度,如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。

该仪器广泛应用于机械、汽车、造船、石油、化工、电镀、喷塑、搪瓷、塑料等行业。

三、工作原理:MC-2000D型涂(镀)层测厚仪采用电磁感应法测量涂(镀)层的厚度。

位于部件表面的探头产生一个闭合的磁回路,随着探头与铁磁性材料间的距离的改变,该磁回路将不同程度的改变,引起磁阻及探头线圈电感的变化。

利用这一原理可以精确地测量探头与铁磁性材料间的距离,即涂(镀)层厚度。

四、技术参数1、测量范围:10~9000um2、测量误差:<3%±1um3、最小示值:1um4、显示方式:4位液晶数字显示5、主要功能:(1).测量:单探头全量程测厚(2).存储、删除:可存入测量数据600个,对测量中的单个可疑数据进行删除,也可以删除存储区内的所有数据。

(3).读:读出已存入的测量数据(4).统计:设有三个统计量,平均值最大值最小值(5).校准:可进行系统校准(6).电量:具有欠压显示功能(7).打印:可打印测量值,选配微型打印机(8).关机:具有自动关机和手动关机两种方法6、电源:两节1.5v电池7、功耗:最大功耗100mw8、外形尺寸:124mm *50mm *24mm9、重量:150g(含电池)10、使用环境温度:0℃~+40℃相对湿度:不大于90%11、基体最小厚度:0.5mm12、基体最小平面的直径:7mm13、最小曲率半径:凸:1.5mm 凹:6mm14、欠电压指示:右上角显示""*临界厚度小:工件铁基厚度大于1mm时,其涂(镀)层厚度的测量不受铁基厚度影响。

QNix8500涂层测厚仪使用说明书

QNix8500涂层测厚仪使用说明书

涂层测厚仪QNix8500使用说明书一级代理:沧州市欧谱检测仪器有限公司1.概述2. 安装探头3. 低电压提示及更换电池4. 操作5. 零位调整6. 菜单选择7. 仪器特点8. 技术参数9. 注意事项1.概述:德国尼克斯QNix8500型涂层测厚仪一体化设计,探头可以更换。

既可以测量钢、铁等铁磁性(Fe)金属基体上的非磁性涂镀层的厚度,如油漆层、各种防腐涂料、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。

也可以测量铜、铝、不锈钢等非铁磁性(NFe)基体上的所有非导电层的厚度,如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、合成材料、氧化层等。

2.安装探头:探头插入时自动上锁,要更换探头时,按住机器后盖上的按钮,同时向外拉探头,即可拔出进行更换。

3.低电压提示与更换电池:QNix8500使用2节1.5V干电池,当显示屏上出现低电压提示时要注意及时更换电池。

废电池应被单独处理,如有可能,尽量接受国内提供的废电池服务。

4.调零:仪器使用前请调整零位,在被测材料基体表面调零,例如:测铁表面油漆厚度,请在未涂油漆的铁表面调零,因为每种材料导磁性和导电性不同,所以零位不一样。

调零过程:把探头垂直压在调零板或被测材料上不要抬起,按下▲:出现“零位参照,放置探头”,在显示屏出现一组数据后(此组数据与用户调零没有关系),会继续显示“零位参照,拿起探头”,此时,抬起探头,调零成功。

5.操作:将仪器探头垂直接触被测物的表面,仪器将自动开机并开始测量。

探头外围V型豁口,方便曲面测量。

若不使用,20秒左右自动关机。

注意:测量时务必要使探头垂直接触被测物表面并一次性压实,被测材料上移动探头,以免划伤探头和被测物体表面。

6.菜单选择:►:进入此级菜单及确认◄:返回上级菜单▲:向上选择菜单项▼:向下选择菜单项(1)测量模式:选择基体:可用来选择测量的基体,可分为Fe、NFe上限:用户可以设定测量范围的上限下限:用户可以设定测量范围的下限(2)存储:如图:左上角:B0001代表的是当前的测量组,#7代表是当前的测量次数。

涂层测厚仪操作规程

涂层测厚仪操作规程
《涂层测厚仪操作规程》
一、设备准备
1. 确保涂层测厚仪已满电或已充足接入电源。

2. 确保涂层测厚仪所需的传感器已经安装好并处于正常状态。

需要注意传感器的清洁和保护,避免受到外部损坏。

二、测量前的准备
1. 将涂层测厚仪放置在平稳的台面上,并保持稳定。

2. 开启涂层测厚仪并等待设备自检完成。

3. 调整涂层测厚仪的测量参数,包括选择合适的测量模式、单位等。

三、测量操作
1. 将传感器贴合在待测涂层上,并尽量保持垂直。

2. 按下涂层测厚仪上的测量按钮,开始测量。

3. 在测量过程中,保持涂层测厚仪和传感器的稳定,避免外部干扰。

4. 当测量完成后,涂层测厚仪会显示测量结果,包括涂层厚度等相关信息。

四、测量后的处理
1. 将涂层测厚仪保存在干燥通风的环境中,避免受潮和高温。

2. 清洁涂层测厚仪和传感器,确保设备处于良好的工作状态。

3. 将测量结果记录在相关文件中,以备日后查阅。

五、安全注意事项
1. 使用涂层测厚仪时,避免将传感器和设备放置在潮湿或有腐蚀性气体的环境中。

2. 不要在涂层测厚仪上进行非相关操作,以防止损坏设备。

3. 使用完涂层测厚仪后,请及时关闭设备,并拔掉电源线。

以上就是关于涂层测厚仪操作规程的详细介绍,希望能够对使用者有所帮助。

钢结构防火涂层厚度作业指导书

有限责任公司钢结构防火涂层厚度作业指导书编号:HHR/ZD-02编制:现场检测室审批:年月日钢结构防火涂层厚度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中钢结构防火涂层厚度的检测。

2、依据标准GB/T 50621-2010《钢结构现场检测技术标准》。

GB 50205-2001《钢结构工程施工质量验收规范》。

CECS 24:90《钢结构防火涂料应用技术规范》3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书,仪器设备的精度应满足检测项目的要求。

检测所用检测试剂应标明生产日期和有效期,并应具有产品合格证和使用说明书。

3.2 对防火涂层的厚度可采用探针和卡尺进行检测,用于检测的卡尺尾部应有可外伸的窄片。

测量设备的量程应大于被测的防火涂层厚度。

3.3 检测设备的分辨率不应低于0.5mm。

3.4 检测人员应经过培训取得上岗资格;从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核,并持有相应考核机构颁发的资格证书。

3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。

3.6 现场检测工作应由两名或两名以上检测人员承担。

4、检测钢结构防火涂层厚度时,基本要求4.1 现场调查宜包括下列工作内容:1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料;2 调查被检测钢结构现状,环境条件,使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况;3 向有关人员进行调查;4 进一步明确委托的检测目的和具体要求;4.2 检测项目应根据现场调查情况确定,并应制定相应的检测方案。

检测方案宜包括下列主要内容:1 概况,主要包括设计依据、结构形式、建筑面积、总层数,设计、施工及监理单位,建造年代等;2 检测目的或委托方的检测要求;3 检测依据,主要包括检测所依据的标准及有关的技术资料等;4 检测项目和选用的检测方法以及检测数量;5 检测人员和仪器设备情况;6 检测工作进度计划;7 所需要委托方与检测单位的配合工作;8 检测中的安全措施;9 检测中的环境措施。

TT210涂层测厚仪使用说明书

2.1 基本测量步骤......................................................................................................................................................................4 2.2 各项功能及操作方法..........................................................................................................................................................5
1.1 测量原理.............................................................................................................................................................................1 1.2 准配置及可选件.................................................................................................................................................................2
2.2.1 测量方式(单次测量⇔连续测量)...........................................................................................................................5 2.2.2工作方式(直接方式⇔ 成组方式)..........................................................................................................................5 2.2.3测头选择 ......................................................................................................................................................................6 2.2.4 存贮 .............................................................................................................................................................................6 2.2.5删除 ..............................................................................................................................................................................6 2.2.6 设置限界.....................................................................................................................................................................7 2.2.7打印 ..............................................................................................................................................................................7 2.2.8与 PC 机通讯................................................................................................................................................................8 2.2.9 单位制式转换(米制<=>英制)................................................................................................................................8 2.2.10背光设置 ....................................................................................................................................................................8 2.2.11 在线统计值显示......................................................................................................................................................... 9

MC-3000B系列涂层测厚仪使用手册说明书

序言尊敬的用户:您好!感谢您选购科电仪器的MC-3000B系列涂层测厚仪,为了正确使用本仪器,请您在使用之前仔细阅读说明书,特别是有关“使用方法”和“注意事项”的部分。

如果您已经阅读完本说明书全文,建议您将此说明书进行妥善保管,与仪器一同放置或者放在您随时可以查阅的地方,以便在将来的使用过程中及时翻阅。

该产品使用说明书在需要时我们会作适当的修改,公司保留随时改进和革新仪器而不事先通知的权利。

本说明书的著作版权归我公司所有,未经我公司书面许可不得以任何目的、任何手段复印或传播书中的部分或全部内容。

欢迎登录目录第一章概论 (4)1.1仪器特点 (4)1.2工作原理 (4)1.3应用范围 (4)第二章仪器参数及功能 (5)2.1技术参数 (5)2.2主要功能 (6)第三章仪器操作 (7)3.1仪器准备 (7)3.2仪器简介 (7)3.2.1按键名称及作用 (7)3.2.2测量界面简介 (8)3.3使用方法 (8)3.3.1开机前准备 (8)3.3.2开机 (8)3.3.3测量 (8)3.3.4在测量状态下存储 (9)3.4菜单操作 (9)3.4.1数据 (10)3.4.2设置 (11)3.4.3显示 (12)3.4.4蓝牙 (12)3.4.5模式 (14)3.4.6探头 (16)3.4.7校准 (16)3.4.8速度 (18)3.4.9信息 (18)第四章影响测量的若干因素 (19)4.1基体的影响 (19)4.2试片的影响 (19)4.3磁场 (20)4.4附着物质 (20)4.5探头的放置 (20)4.6读数次数 (20)4.7注意事项 (21)第五章保养与维护 (21)5.1保养 (21)5.2电源检查 (21)5.3维护 (21)附一仪器及附件 (22)第一章概论1.1仪器特点MC-3000B系列涂层测厚仪是一体式涂层测厚仪,根据探头类型的不同可以测量多种金属上面的涂层或镀层。

该仪器融入了科电专业的工业设计理念,使仪器操作更加人性化;2.4寸高清TFT彩屏使测量显示更加清晰;蓝牙2.0无线通信方式使数据传输更加灵活;配有科电独创的“锁相环”技术,使仪器的测量更加稳定和精准;翻转显示、中英文显示、多种测量模式等特性,使仪器更加适合工业现场的工作需求,给客户提供了更多的便利。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.目的
规范涂层测厚仪的作业规程。

2.适用范围
本文件适用铁磁性钣金件表面的油漆层及镍铬在内的各种有色金属电镀层厚度测量工作。

3.定义
涂层测厚仪的测厚原理:
磁性法:当测头与覆盖层接触时,测头和磁性金属基体构成闭合磁路,由于非磁性覆盖层的存在,使磁路磁阻变化,通过测量其变化可导出覆盖层的厚度。

涡流法:利用高频交变电流在线圈中产生一个电磁场,当测头与覆盖层接触时,金属基体上产生电涡流,并对测头中的线圈产生反馈作用,通过测量反馈作用的大小可导出覆盖层的厚度。

4.职责
质量管理部:负责本文件的制定、完善和执行,负责本检测设备的维护、保养及校正工作。

注:本仪器使用者必须先熟读本作业指导书,按照规程进行操作。

5.仪器各部分介绍
5.1.仪器主体各部分名称
5.2测头各部分名称
5.3屏幕显示说明
6.仪器的校准
6.1校准标准片(包括箔和基体)
已知厚度的箔或已知覆盖层厚度的试样均可作为校准标准片。

简称标准片。

6.1.1校准箔
对于磁性方法,“箔”是指非磁性金属或非金属的箔或垫片。

“箔”有利于曲面上的校准,而且比用有覆盖层的标准片更合适。

6.1.2基体
6.1.2.1对于磁性方法,标准片基体金属的磁性和表面粗糙度,应当与待测试件基体金属的磁性和表面粗糙度相似。

为了证实标准片的适用性,可用标准片的基体金属与待测试件基体金属上所测得的读数进行比较。

6.1.2.2如果待测试件的金属基体厚度没有超过附表1中所规定的临界厚度,可采用下面两种方法进行校准:
a) 在与待测试件的金属基体厚度相同的金属标准片上校准;
b) 用一足够厚度的,电学性质相似的金属衬垫金属标准片或试件,但必须使基体金属与衬垫金属之间无间隙。

对两面有覆盖层的试件,不能采用衬垫法。

6.1.2.3如果待测覆盖层的曲率已达到不能在平面上校准,则有覆盖层的标准片的曲率或置于校准箔下的基体金属的曲率,应与试样的曲率相同。

6.2校准方法
本仪器常用的有两种测量中使用校准方法: 零点校准、二点校准。

二点校准法又分一试片法和二试片法。

6.2.1零点校准
6.2.1.1在基体上进行一次测量,屏幕显示<×.×μm>。

6.2.1.2按ZERO 键,屏显<0.0>。

校准已完成,可以开始测量了。

6.2.1.3重复上述a、b 步骤可获得更为精确的零点,高测量精度。

零点校准完成后就可进行测量了。

6.2.2二点校准
6.2.2.1一试片法
这一校准法适用于高精度测量及小工件、淬火钢、合金钢。

a) 先校零点(如上述)。

b) 在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量,屏幕显示<×××μm>。

c) 用↑、↓键修正读数,使其达到标准值。

校准已完成,可以开始测量了。

注意: 1. 即使显示结果与标准片值相符,按↑、↓键也是必不可少的,例如按一次↑一次↓。

这一
点适用于所有校准方法。

2. 如欲较准确地进行二点校准,可重复b、c 过程,以提高校准的精度,减少偶然误差。

6.2.2.2二试片法
若两个标准片厚度至少相差三倍。

待测覆盖层厚度应该在两个校准值之间。

这种方法尤其适用于粗糙的喷沙表面和高精度测量。

a) 先校零值。

b) 在较薄的标准片上进行一次测量,用↑、↓键修正读数,使其达到标准值。

c) 紧接着在厚的一个样片上进行一次测量,用↑、↓键修正读数,使其达到标准值。

校准已完成,可以开始测量了。

6.3基本校准的修正
在下述情况下,改变基本校准是有必要的:测头顶端被磨损、新换的测头、特殊的用途。

在测量中,如果误差明显地超出给定范围,则应对测头的特性重新进行校准称为基本校准。

通过输入 6个校准值(1个零和5个厚度值),可重新校准测头。

a) 在仪器关闭的状态下按住↑和↓键再按ON 键,直到一声长鸣,即进入基本校准状态;
b) 先校零值。

可连续重复进行多次,以获得一个多次校准的平均值,这样做可以提高校准的准确性;
c) 使用标准片,按厚度增加的顺序,一个厚度上可做多次。

每个厚度应至少是上一个厚度的1.6倍以上,理想的情况是2倍。

例如: 50、100、200、400、800μm。

最大值应该接近但低于测头的最大测量范围;
注意: 每个厚度应至少是上一个厚度的1.6倍以上,否则视为基本校准失败。

d) 在输入6个校准值以后,测量一下零点,仪器自动关闭,新的校准值已存入仪器。

当再次开机时,仪器将按新的校准值工作。

7. 仪器的使用
7.1 基本测量步骤
7.1.1 准备好待测试件;
7.1.2将测头插头插入主机的测头插座中,旋紧锁母;
7.1.3将测头置于开放空间,按一下“ON/OFF”键,开机;
7.1.4检查电池电压;
说明1:当主机带着打印机时,打印机上的开关应置于OFF 处,再按“ON/OFF”键,开机;
说明2:无BATT 显示,表示电池电压正常;BATT 出现,表示电池电压已低落,应立即充电;开机时若电池电压不足则显示BATT 约1 秒钟后自动关机。

说明3:长期不用时应将电源开关按出。

使用时记住将电源开关按入后再按“ON/OFF”键开机。

开机时正常情况下,开机后显示上次关机前的测量值;如:
其中:“NON-FERROUS” ------ N 型测头、“FERROUS” ------ F 型测、“D” ------ 直接方式“数字” -------- 上次关机前的最后一次测量值。

7.1.5是否需要校准仪器,如果需要,选择适当的校准方法进行;
7.1.6测量
迅速将测头与测试面垂直地接触并轻压测头定位套,随着一声鸣响,屏幕显示测量值,提起测头可进行下次测量;
7.1.7 关机
在无任何操作的情况下,大约2~3min 后仪器自动关机。

按一下“ON/OFF”键,立即关机。

说明1. 如果在测量中测头放置不稳,显示一个明显的可疑值,按CLEAR 键可删除该值;
说明2. 重复测量三次或更多次后,按STATS 键,将依次显示五个统计量,即:平均值(MEAN)、标准偏差(S.DEV)、测量次数(NO.)、最大测量值(MAX)、最小测量值(MIN)。

7.2各项功能及操作方法
7.2.1测量方式(单次测量⇔连续测量)
7.2.1.1单次测量──测头每接触被测件1 次,随着一声鸣响,显示一个测量结果;
7.2.1.2 连续测量──不提起测头动态测量,测量过程中不伴鸣响,屏幕闪显测量结果;
7.2.1.3两种方式的转换方法是:开机状态下,按住STATS 键3 秒后,屏显“- - - -”后再
松开按键,则已转入新的测量方式。

7.2.2工作方式(直接方式⇔成组方式)
7.2.2.1直接(DIRECT)方式──此方式用于随意性测量,测量值暂存在内存单元(共有99个存贮单元),当存满99个存贮单元时,新的测量值将替掉旧的测量值,也就是说总是最新的99个测量值参与统计计算。

7.2.2.2成组方式(APPL)──此方式便于用户分批记录所测试的数据,一组最多存99个数值,总共五组,可存495个数值。

每组当存满99个数值时,屏幕将显示“FFFF”,此时,仍可进行测量,但是测量值只显示不存储,也不参与统计计算。

需要时,可删除该组数据,再进行新的测量。

7.2.2.3两种方式的转换方法是:仪器开机后,自动进入直接工作方式,工作方式区显示“D”。

按“FILE”键,然后再按↑键,仪器进入成组方式,工作方式区显示“APPL”。

用↑、↓键可选择组号。

8.仪器使用须知
8.1影响因素的有关说明
8.1.1基体金属磁性质。
