- 3 - 第一章 引 言
《光通信实训 》是通信工程专业本科教学中的一门实践环节课。通过实践学习有关光通信的知识，增强实践经验以补充课堂教学的不足；使学生掌握光纤通信原理的基础上，掌握光传输设备的使用和维护技能，为学生从事光纤通信技术工作提供帮助，为学生进入工作岗位打下良好的基础。以通信基础知识、数字通信原理基础知识、通信工程安装工艺方面的基础知识、计算机的网络基础知识、通信网络组网优化等知识, 蕴含在通信实训的教学设备之中, 设计规划实训基地应该对学生的知识应用要求有所渗透和表现。这些内容对通信技术专业知识要求应该是必备的。在光通信实训中渗透专业基础知识, 在动手中增强学生的实践能力, 在实训中提高学生的专业知识和逻辑思维。
通过光通信实训，掌握光纤通信实验箱和华为光传输设备的基本工作原理；掌握EBRIDGE平台的使用方法；培养分析、解决问题的能力；提高工程实践能力；深化理论知识，增强理论联系实际的能力，同时获得从事专业实际工作和进行科学研究的初步能力。通过ＳＤＨ传输网实训，掌握SDH基本网络结构、SDH环自愈环网以及SDH链的工作原理，包括正常和故障两种情况；掌握华为光传输设备结构及工作原理；掌握EBRIDGE平台的使用和业务配置操作过程；利用EBRIDGE平台完成SDH环的配置，具有自愈功能，并完成各相邻节点之间1个2M业务的；对系统进行调试并分析实验结果。
- 4 - 第二章 实训内容
2.1实验一：语音信号光纤传输实验
一、实验目的
1、了解模拟信号光纤系统的通信原理
2、了解完整的模拟信号光纤通信系统的基本结构
3、熟悉语音信号处理模块
二、实验内容
1、各种模拟信号LD模拟调制：语音信号（外输入语音信号）
三、实验仪器
1、ZY12OFCom13BG3型光纤通信原理实验箱 1台
2、20MHz双踪模拟示波器 1台
3、万用表 1台
4、FC/PC-FC/PC单模光跳线 1根
5、音频线（可选） 1根
6、语音信号、外输入语音信号源（可选收音机，手机，PC机等） 1套
7、连接导线 8根
四、实验原理
语音信号光纤传输系统主要有以下几部分组成，如图3-1所以：
信号处理单元光发送器件语音信号光接收器件信号处理单元测试端口光纤 图1—1 语音信号光纤传输系统框图
五、注意事项
1、光源、光跳线等光学仪器件的插头属易损件，应轻拿轻放，使用时切忌用力过大。
2、不可带电拔插光电器件，要拔插光电器件，须先关闭电源后进行。
六、实验步骤
1、连接导线：将T251与T261相连接，测试是否有语音信号，如果有，再将T251与T111连接，T121与T261连接。
2、用FC-FC光纤跳线将1310nm光发端机（1310nmT）与1310nm光收端机（1310nmR）连接起来。
3、将拨码开关BM1、BM2和BM3分别拨到模拟、1310nm和1310nm档。K121拨下。
4、接上交流电源线，先开交流开关，再开直流开关K01，K02，五个发光二极管全亮。
5、打开语音信号处理模块电源开关，调节音量（W261），判断光纤传输音乐信号效果（用示波器观察各测试点波形）。
6、用万用表监控R110两端电压（红表笔插T103，黑表笔插T104），调节半导体激光
器驱动电流（W112），使之小于25mA。
七、实验总结
- 5 - 2.2 实验二：模拟电话光纤传输系统实验
一、实验目的
1、了解电话及语音信号通过光纤传输的全过程
2、掌握模拟电话光纤传输的工作原理
二、实验内容
1、模拟电话光纤传输系统实验
三、实验仪器
1、ZY12OFCom13BG3型光纤通信原理实验箱 1台
2、20MHz双踪模拟示波器 1台
3、FC/PC-FC/PC单模光跳线 1根
4、电话机 2部
5、万用表 1台
6、连接导线 8根
四、实验原理
对于局间通信来说，电话语音通信具有举足轻重的作用。以电话通信网络为载体，各种模拟（或数字）信号的传输系统已经商业化。如电话、传真、拨号网络通信等业务都是在局间电话网上实现的。
图2-1 电话模拟光纤传输
模拟电话光纤传输，即电话用户接口输出的模拟信号直接送入光纤模拟信号传输信道，从而实现两部电话的通话（由于模拟信号无法直接进行时分复用，因此模拟电话光纤传输只能传输一路电话语音信号，另一路电话语音信号直接用连接导线代替光纤），实验方框图如图2-1所示。
五、实验步骤
1、调节电位器，使1310nm光纤通信系统能够正常传输模拟信号。
2、连接导线：电话用户接口模块T401与光发模块T111连接，T412与T121连接， T402与T411连接，并在电话甲、电话乙口分别接上电话机。
3、用FC-FC光纤跳线将1310nm光发端机（1310nmT）与1310nm光收端机（1310nmR）连接起来，组成1310nm光纤传输系统。
4、将拨码开关BM1、BM2和BM3分别拨到模拟、1310nm和1310nm。
5、接上交流电源线，先开交流开关，再开直流开关K01，K02，五个发光二极管全亮。
6、接通电话用户接口模块(K40，K41)、光发模块(K10)的直流电源。
7、用万用表监控R110两端电压（红表笔插T103，黑表笔插T104），调节半导体激光器驱动电流（W101），使驱动电流小于25mA。
8、用示波器测试话音信号的波形（由于话音信号的波形比较复杂，所以可选用双音多频信号的按键音来观察测试点的波形），并做记录。
注释：若模拟电话光纤传输时有噪声，可根据模拟信号光纤传输步骤进行调试，使系统传输2K正弦波，当输出（T121）幅度为1V且无明显失真时即可。
9、依次关闭各直流电源、交流电源，拆除导线，拆除各光学器件，将实验箱还原。
六、实验报告
1、记录实验过程中各点的波形。
2、对实验结果和误差分析正确
七、思考题
1、能否用一根光纤传输两路模拟信号，如果可以，如何实现？如果不行，说明理由。
- 6 - 2．3实验三：数字信号光纤传输实验
一、实验目的
1、了解数字信号光纤传输系统的通信原理
2、掌握完整数字光纤通信系统的基本结构
二、实验内容
1、观察各种数字信号在LD（1310nm/1550nm）光纤传输系统中的波形
三、实验仪器
1、ZY12OFCom13BG3型光纤通信原理实验箱 1台
2、20MHz双踪模拟示波器 1台
3、万用表 1台
4、FC/PC-FC/PC单模光跳线 1根
5、连接导线 8根
四、实验原理
数字光纤通信近几年来正以惊人的速度向越来越广泛的应用领域和更高级阶段发展。大容量、长距离的数字光纤通信传输系统正在逐步取代传统的电缆传输通信系统，同时，数字光纤长途干线通信正在向标准同步数字系列的方向发展。随着程控数字交换的发展，交换与传输的数字化，又使竖子光纤通信向用户系统发展。
数字光纤通信之所以发展得如此迅速，是因为数字光纤通信与传统的电缆传输通信相比具有明显的优势。如传输带宽很宽，通信容量大，中继距离长，保密性很好，投资少，见效快，管理维护方便等许多优点。
图3-1 数字光纤通信传输的基本原理图
数字光纤通信的基本原理是将数字通信中的数据传输信号首先经过电—光变换成光脉冲数字信号，然后通过光纤光缆传输到数字通信的对方，最后再经过光—电变换、放大、均衡与定时再生成数据传输信号，这一变换如图3-1所示，图中的光发送机完成电—光变换后由光源器件（激光器—LD或者发光二极管—LED）发射光脉冲信号。光接收机完成光—电变换，即由光检测器把光信号变换成电信号！
数字信号的光源驱动电路与模拟驱动电路原理有一定的区别。半导体激光器是利用其在有源区中受激发射的器件，只有在工作电流超过阈值电流的情况下，才会输出激光（相干光），因而是有阈值的器件。图3-2为LD的P-I特性曲线及调制波形，图中的thI为LD的阈值电流。由图可见调制LD光源器件发光必须是直流偏置电流bI和信号电流（即调制电流mI）的共同作用。
本实验利用光纤对各种数字信号进行传输，以了解和熟悉光纤传输数字信号系统的组成。用双踪示波器观察光发模块与光接收模块各点的波形，并进行比较。数字信号有脉冲信号、NRZ码，CMI码。 Ith
Ib Im I P
图3-2 LD P-I特性曲线、调制波形
光纤光缆的实训报告
一、实训目的
本次实训旨在通过实际操作和理论学习，使学员全面了解光纤光缆的基本知识、种类、特性，掌握光纤光缆的安装、调试、维护等技能，为今后从事光纤通信相关工作打下坚实基础。
二、实训内容
1. 光纤光缆基本知识
- 光纤光缆的定义、分类及特点
- 光纤的结构及材料
- 光纤的传输原理
- 光缆的种类及用途
2. 光纤光缆安装
- 光纤光缆的敷设方式
- 光纤光缆的连接方式
- 光纤接头制作
- 光缆接续设备的使用
3. 光纤光缆调试
- 光纤光缆的测试方法
- 光纤衰减系数测试
- 光缆损耗测试
- 光纤通道测试
4. 光纤光缆维护
- 光纤光缆的故障排除
- 光纤光缆的日常维护
- 光缆的防护措施 三、实训过程
1. 理论学习
- 通过课堂讲解、资料阅读等方式，了解光纤光缆的基本知识、安装、调试、维护等方面的理论。
2. 实际操作
- 在实训室进行光纤光缆的敷设、连接、接头制作、测试等实际操作，巩固所学理论知识。
3. 项目实践
- 参与实际工程项目，亲身体验光纤光缆的安装、调试、维护等全过程，提高实际操作能力。
四、实训成果
1. 学员对光纤光缆的基本知识、种类、特性有了全面了解。
2. 学员掌握了光纤光缆的安装、调试、维护等技能。
3. 学员具备了独立进行光纤光缆工程的实际操作能力。
五、实训总结
1. 实训收获
- 通过本次实训，学员对光纤光缆有了更加深入的了解，掌握了光纤光缆的安装、调试、维护等技能，为今后从事光纤通信相关工作打下了坚实基础。
- 实训过程中，学员积极参与，互相学习，共同进步，形成了良好的团队氛围。
2. 实训不足
- 实训时间有限，部分学员在实际操作过程中仍存在一些问题，需要进一步学习和提高。
- 实训设备较为有限，部分学员无法充分进行实践操作，影响了实训效果。
光纤信号传输实验报告
光纤信号传输实验报告 光纤传输实验报告 实验目的： 音频信号光纤传输 1、 学习音频信号光纤传输系统的基本结构和各部件的选配原则。 2、 熟悉光纤传输系统中电光/光电转换器件的基本性能。 3、训练如何在音频信号光纤传输系统中获得较好的信号传输质量。 实验仪器 TKGT-1型音频信号光纤传输实验仪 信号发生器 双踪示波器 实验原理 光纤，又名光导纤维，是20世纪70年代为光通信而发展起来的一种新型材料，具有损耗低、频带宽、耐高温、绝缘性好、抗电磁干扰、光学特性好等优点。 1970年，美国康宁公司率先研制出了世界上第一根传输衰减损耗小于20dB/km的石英光纤。目前，普通单模光纤的传输损耗在工作波长为1550纳米窗口损耗小于0.2dB/km，在1310纳米窗口小于0.3 dB/km。目前商用光纤制作工艺多为渐变折射率芯层光纤。 从传输模式来说，光纤分为单模和多模两种；从结构上来说，分为普通光纤和特殊光纤，普通光纤包括单模和多模光纤，特殊光纤包括保偏光纤、单偏振光纤和塑料光纤等。普通光纤的外径
为125微米，单模光纤芯径为5-10微米，多模光纤芯径为50、62.5、80、100微米，加护套总直径约为1毫米。目前通信干线用光纤一般为单模光纤，光纤工作波长为1550纳米。 一般光纤的结构是由导光的纤芯和周围包覆的涂层组成。光纤的工作基础是光的全反射。由于纤芯的折射率大于涂层的折射率，当光从纤芯射向涂层，且入射角大于临界角，则射入的光在界面上产生全反射，成“之”字形前进，传播到圆柱形光纤的另一端而发射出去，这就是光纤的传光原理。 附：光的全反射原理 根据光的反射和折射定律，即?11 n1sin?1?n2sin?2 若n1n2，横线上为2，下为1介质，即光由光密介质射入光疏介质，且入射角大于临界角，即c时，就发生光的全反射现象。由于在临界状态下， 2 2 ，代入上式，则?c?arcsin?? n2 n1 ，称为全反射临界角。 ? 光波在光纤中传输，可以用两种不同的理论来解释。一种是电磁理论，或称模式理论；另一种是几何光学理论，或称为射线理论。
华北电力大学科技学院光纤通信原理实验报告
科 技 学 院
课程设计(综合实验)报告
( 2020-- 2021 年度第 2学期)
名 称：
光纤通信原理综合实验
院 系： 信息工程系
班 级：
学 号：
学生姓名：
指导教师： 杨再旺 王劭龙
设计周数： 1周
成 绩：
日期：2021年 6月
实验名称 实验一： LED的P-I 特性测量
实验仪器 光功率计、光纤、直流电流源、LED光源 同组人
实
验
目
的 测量数据，描画LED光源PI特性曲线，求出阈值电流
实
验
原
理 半导体发光二极管的P-I特性曲线理论上是输出功率与注入电流成正比
实
验
内
容
与
步
骤 实验内容：使用光功率计和LED光源，在温度一定的情况下（保持实验室温度：20℃），通过改变直流电流来观察输出功率的变化，从而绘出P-I特性曲线。
实验步骤：1.用光纤把光功率计和激光器连接，通电。
2. 保持温度为定值
3. 改变电流的数值观察功率计变化
4. 绘图
实验数据：
实
验
结
果
及
分
析 实验结果：SLED
电流(I)：mA 4 10 20 30 40 50 60 70 80 90 100
功率（P）：nW 6.65 28.13 143.5 403.8 832.1 1411 2151 3079 4093 5233 6400
01000200030004000500060007000020406080100120功率/nW
2. DFB
电流(I)：mA 4.8 10 20 30 40 50 60 70 80 90 100
功率（P）：uW 01583 1.053 47.83 126.6 204.6 283.3 365.2 462.8 531.9 618.2 701.2
光纤通信实验心得体会范文（二篇）

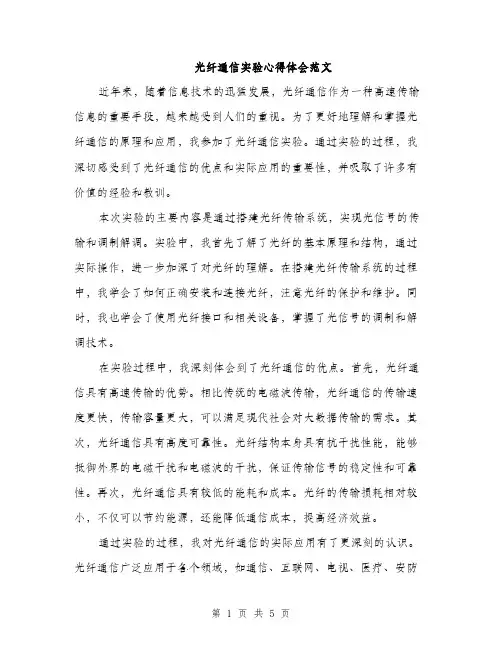

第 1 页 共 5 页 光纤通信实验心得体会范文
近年来，随着信息技术的迅猛发展，光纤通信作为一种高速传输信息的重要手段，越来越受到人们的重视。为了更好地理解和掌握光纤通信的原理和应用，我参加了光纤通信实验。通过实验的过程，我深切感受到了光纤通信的优点和实际应用的重要性，并吸取了许多有价值的经验和教训。
本次实验的主要内容是通过搭建光纤传输系统，实现光信号的传输和调制解调。实验中，我首先了解了光纤的基本原理和结构，通过实际操作，进一步加深了对光纤的理解。在搭建光纤传输系统的过程中，我学会了如何正确安装和连接光纤，注意光纤的保护和维护。同时，我也学会了使用光纤接口和相关设备，掌握了光信号的调制和解调技术。
在实验过程中，我深刻体会到了光纤通信的优点。首先，光纤通信具有高速传输的优势。相比传统的电磁波传输，光纤通信的传输速度更快，传输容量更大，可以满足现代社会对大数据传输的需求。其次，光纤通信具有高度可靠性。光纤结构本身具有抗干扰性能，能够抵御外界的电磁干扰和电磁波的干扰，保证传输信号的稳定性和可靠性。再次，光纤通信具有较低的能耗和成本。光纤的传输损耗相对较小，不仅可以节约能源，还能降低通信成本，提高经济效益。
通过实验的过程，我对光纤通信的实际应用有了更深刻的认识。光纤通信广泛应用于各个领域，如通信、互联网、电视、医疗、安防第 2 页 共 5 页 等。在通信领域，光纤通信是实现宽带接入的重要技术手段，能够满足用户对高速、稳定的网络连接需求。在互联网领域，光纤通信是实现大规模数据中心和云计算的基础，能够支撑海量数据的传输和存储。在电视和娱乐领域，光纤通信可实现高清视频的传输和播放，提供更好的观影体验。在医疗和安防领域，光纤通信能够实现高分辨率的图像传输和远程监控，为医生和安全人员提供更准确、可靠的信息。
在实验过程中，我也遇到了一些问题和困难。首先，光纤的安装和连接需要非常小心和细致，稍有不慎就可能导致光纤的损坏或传输质量不佳。其次，光信号的调制和解调过程需要较高的技术要求，对设备的操作和参数设置要求非常精确。最后，光纤通信的设备和材料价格较高，需要合理规划和利用资源。

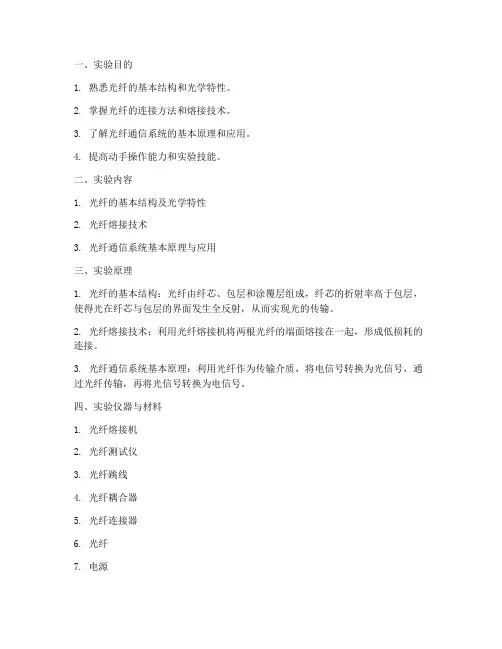

光纤实验实训报告
一、实验目的
1. 熟悉光纤的基本结构和光学特性。
2. 掌握光纤的连接方法和熔接技术。
3. 了解光纤通信系统的基本原理和应用。
4. 提高动手操作能力和实验技能。
二、实验内容
1. 光纤的基本结构及光学特性
2. 光纤熔接技术
3. 光纤通信系统基本原理与应用
三、实验原理
1. 光纤的基本结构：光纤由纤芯、包层和涂覆层组成，纤芯的折射率高于包层，使得光在纤芯与包层的界面发生全反射，从而实现光的传输。
2. 光纤熔接技术：利用光纤熔接机将两根光纤的端面熔接在一起，形成低损耗的连接。
3. 光纤通信系统基本原理：利用光纤作为传输介质，将电信号转换为光信号，通过光纤传输，再将光信号转换为电信号。
四、实验仪器与材料
1. 光纤熔接机
2. 光纤测试仪
3. 光纤跳线
4. 光纤耦合器
5. 光纤连接器
6. 光纤
7. 电源 五、实验步骤
1. 光纤基本结构及光学特性观察
- 观察光纤的结构，了解纤芯、包层和涂覆层的组成。
- 使用光纤测试仪测量光纤的折射率、衰减等参数。
2. 光纤熔接技术
- 准备两根光纤，将光纤端面切割平整。
- 使用光纤熔接机将两根光纤熔接在一起。
- 使用光纤测试仪测试熔接点的衰减。
3. 光纤通信系统基本原理与应用
- 搭建光纤通信系统，包括光发射机、光纤、光接收机等。
- 使用信号发生器发送信号，通过光纤传输，再由光接收机接收并恢复信号。
- 测试通信系统的传输速率、误码率等指标。
六、实验结果与分析
1. 光纤基本结构及光学特性观察
- 观察到光纤由纤芯、包层和涂覆层组成，纤芯的折射率高于包层。
- 光纤测试仪测量结果显示，光纤的衰减系数为0.2dB/km，折射率为1.5。
2. 光纤熔接技术
- 熔接完成后，使用光纤测试仪测试熔接点的衰减，结果显示衰减小于0.1dB。
3. 光纤通信系统基本原理与应用
光纤通信实验报告全

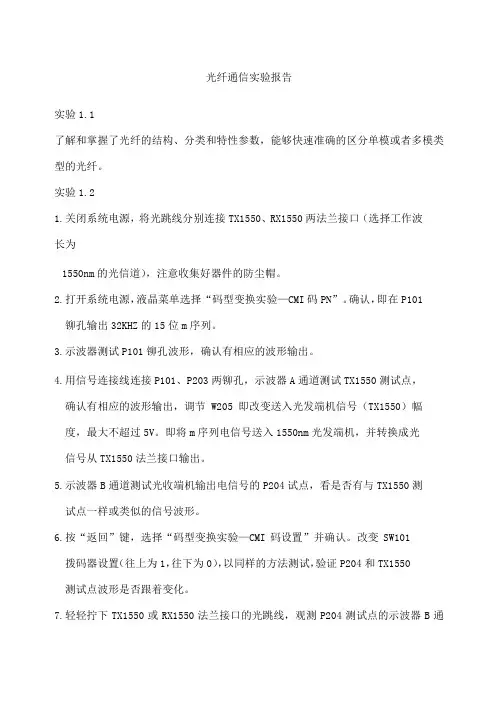

光纤通信实验报告
实验1.1
了解和掌握了光纤的结构、分类和特性参数，能够快速准确的区分单模或者多模类型的光纤。
实验1.2
1.关闭系统电源，将光跳线分别连接TX1550、RX1550两法兰接口（选择工作波长为
1550nm的光信道），注意收集好器件的防尘帽。
2.打开系统电源，液晶菜单选择“码型变换实验—CMI码PN”。确认，即在P101铆孔输出32KHZ的15位m序列。
3.示波器测试P101铆孔波形，确认有相应的波形输出。
4.用信号连接线连接P101、P203两铆孔，示波器A通道测试TX1550测试点，确认有相应的波形输出，调节 W205 即改变送入光发端机信号（TX1550）幅度，最大不超过5V。即将m序列电信号送入1550nm光发端机，并转换成光信号从TX1550法兰接口输出。
5.示波器B通道测试光收端机输出电信号的P204试点，看是否有与TX1550测试点一样或类似的信号波形。
6.按“返回”键，选择“码型变换实验—CMI码设置”并确认。改变SW101拨码器设置（往上为1，往下为0），以同样的方法测试，验证P204和TX1550测试点波形是否跟着变化。
7.轻轻拧下TX1550或RX1550法兰接口的光跳线，观测P204测试点的示波器B通道是否还有信号波形？重新接好，此时是否出现信号波形。
8.以上实验都是在同一台实验箱上自环测试，如果要求两实验箱间进行双工通信，如何设计连接关系，设计出实验方案，并进行实验。
9.关闭系统电源，拆除各光器件并套好防尘帽。
实验2.1
3.示波器测试P101铆孔波形，确认有相应的波形输出。
4.用信号连接线连接P101、P203两铆孔，示波器A通道测试TX1550测试点，确认有相应的波形输出，调节W205即改变送入光发端机信号（TX1550）幅度最大（不超过5V），记录信号电平值。即将拨码器设置序列电信号送入1550nm光发端机，并转换成光信号从 TX1550法兰接口输出。
模拟信号光纤传输实验报告
模拟信号光纤传输实验报告
一、实验目的
1、了解模拟信号光纤通信原理。
2、了解不同频率不同幅度的正弦波、三角波、方波等模拟信号的系统光传输性能情况。
二、实验器材
主控&信号源模块
25号 光收发模块
23号 光功率计模块
示波器
三、实验原理
本实验是输入不同的模拟信号，测量模拟光调制系统性能。如模拟信号光调制传输系统框图所示，不同频率不同幅度的正弦波、三角波和方波等信号，经25号模块的光发射机单元，完成电光转换，然后通过光纤跳线传输至25号模块的光接收机单元，进行光电转换处理，从而还原出原始模拟信号。实验中利用光功率计对光发射机的功率检测，了解模拟光调制系统的性能。
四、实验步骤
1、登录e-Labsim仿真系统，创建实验文件，选择实验所需模块和示波器。
2、参考系统框图，依次按下面说明进行连线。
（1）用连接线将信号源A-OUT，连接至25号模块的TH1模拟输入端。
（2）连接25号模块的光发端口和光收端口，此过程是将电信号转换为光信号，经光纤跳线传输后再将光信号还原为电信号。
（3）将25号模块的P4光探测器输出端，连接至23号模块的P1光探测器输入端。
3、设置25号模块的功能初状态。
（1）将收发模式选择开关S3拨至“模拟”，即选择模拟信号光调制传输。
（2）将拨码开关J1拨至“ON”，即连接激光器；拨码开关APC此时选择“ON”或“OFF”都可，即APC功能可根据需要随意选择。
（3）将功能选择开关S1拨至“光功率计”，即选择光功率计测量功能。
4、运行仿真，开启所有模块的电源开关。
5、进行系统联调和观测。
（1）设置主控模块的菜单，选择【主菜单】→【光纤通信】→【模拟信号光调制】。此时系统初始状态中A-OUT输出为1KHz正弦波。调节信号源模块的旋钮W1，使A-OUT输出正弦波幅度为1V。
（2）选择进入主控&信号源模块的【光功率计】功能菜单，根据所选模块波长类型选择波长【1310nm】或【1550nm】。 （3）保持信号源频率不变，改变信号源幅度测量光调制性能：调节信号源模块的W1，改变输入信号的幅度，记录不同幅度时的光调制功率变化情况。
