第7讲 控制系统时域分析Matlab仿真
自动控制原理MATLAB仿真实验(于海春)
自动控制原理MATLAB仿真实验（于海春）
实验一典型环节的MATLAB仿真
一、实验目的
1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。
3．定性了解各参数变化对典型环节动态特性的影响。二、SIMULINK的使用
MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。
1．运行MATLAB软件，在命令窗口栏“>>”提示符下键入imulink命令，按Enter键或在工具栏单击
按钮，即可进入如图1-1所示的SIMULINK仿真环境下。
2．选择File菜单下New下的Model命令，新建一个imulink仿真环境常规模板。
图1-1SIMULINK仿真界面图1-2系统方框图
3．在imulink仿真环境下，创建所需要的系统。以图1-2所示的系统为例，说明基本设计步骤如下： 1）进入线性系统模块库，构建传递函数。点击imulink下的“Continuou”，再将右边窗口中“TranferFen”的图标用左键拖至新建的“untitled”窗口。
2）改变模块参数。在imulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。
3）建立其它传递函数模块。按照上述方法，在不同的imulink的模块库中，建立系统所需的传递函数模块。例：比例环节用“Math”右边窗口“Gain”的图标。
4）选取阶跃信号输入函数。用鼠标点击imulink下的“Source”，将右边窗口中“Step”图标用左键拖至新建的“untitled”窗口，形成一个阶跃函数输入模块。
实验二典型系统的时域响应分析实验仿真报告答案分析解析
. .
word教育资料 实验二 典型系统的时域响应分析
1. 实验目的
1) 通过用MATLAB 及SIMULINK 对控制系统的时域分析有感性认识。
2) 明确对于一阶系统，单位阶跃信号、单位斜坡信号以及单位脉冲信号的响应曲线图。
3) 对于二阶系统阶跃信号的响应曲线图以及不同阻尼比、不同自然角频率取值范围的二阶系统曲线比较图。
4) 利用MATLAB 软件来绘制高阶控制系统的零极点分布图，判断此系统是否有主导极点，能否用低阶系统来近似，并将高阶系统与低阶系统的阶跃响应特性进行比较
5）编制简单的M文件程序。
2. 实验仪器
PC计算机一台，MATLAB软件1套
3. 实验内容
1）一阶系统的响应
（1) 一阶系统的单位阶跃响应
在SIMULINK 环境下搭建图1的模型，进行仿真，得出仿真曲线图。
理论分析：C（s）=1/[s(0.8s+1)]由拉氏反变换得h(t)=1-e^(-t/0.8) (t>=0)
由此得知，图形是一条单调上升的指数曲线，与理论分析相符。 . .
word教育资料 （2) 一阶系统的单位斜坡响应
在SIMULINK环境下搭建图2的模型，将示波器横轴终值修改为12进行仿真，得出仿真曲线图。
理论分析：C（s）=1/[s^2(4s+1)]可求的一阶系统的单位斜坡响应为c(t)=(t-4)+4e^(-t/4)
e(t)=r(t)-c(t)=4-4e^(-t/4) 当t=0时，e(t)=0,当趋于无穷时，误差趋于常值4.
3） 一阶系统的单位脉冲响应
在medit 环境下，编译一个.m 文件，利用impulse（）函数可以得出仿真曲线图。此处注意分析在SIMULINK 环境中可否得到该曲线图。
. .
word教育资料
理论分析：C（s）=5/(0.8s+2)=(5/2)/(0.4s+1)可求的g(t)=6.25e^(-t/0.4),是一个单调递减的函数。
基于MATLAB控制系统的仿真与应用毕业设计论文

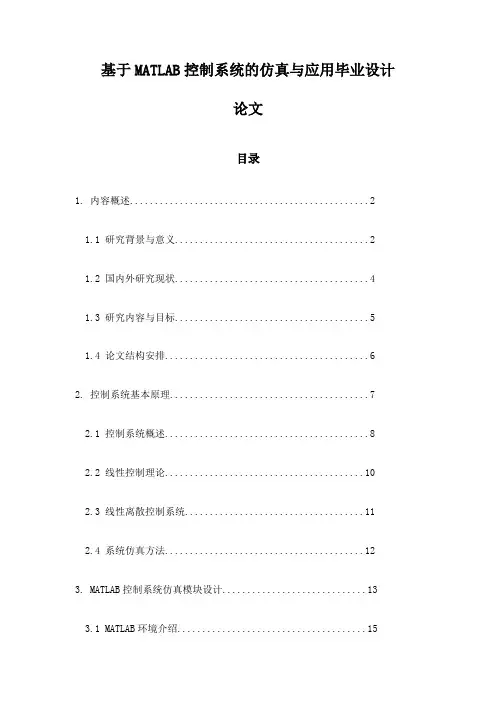

基于MATLAB控制系统的仿真与应用毕业设计论文
目录
1. 内容概述................................................2
1.1 研究背景与意义.......................................2
1.2 国内外研究现状.......................................4
1.3 研究内容与目标.......................................5
1.4 论文结构安排.........................................6
2. 控制系统基本原理........................................7
2.1 控制系统概述.........................................8
2.2 线性控制理论........................................10
2.3 线性离散控制系统....................................11
2.4 系统仿真方法........................................12
3. MATLAB控制系统仿真模块设计.............................13
3.1 MATLAB环境介绍......................................15 3.2 控制系统基本模块设计................................17
3.3 控制策略实现........................................18
3.4 仿真界面设计........................................20
MATLAB与控制系统仿真大作业
一、matlab计算（每道题5分，共10分）
1. 已知下列矩阵
=4787155741400092A，
−=9061b，5423−−=a，
（1）计算bA*和TaA*；
（2）求解线性系统的解bAx=。
注：求解x时命令不唯一，但答案唯一 (1)
>> A=[2 9 0 0; 0 4 1 4; 7 5 5 1; 7 8 7 4];
>> b=[-1;6;0;9];
>> a=[3 -2 4 5];
>> A*b
ans =
52
60
32
77
>> A*a'
ans =
-12
16
36
53
(2)
>> A=[2 9 0 0; 0 4 1 4; 7 5 5 1; 7 8 7 4];
>> b=[-1;6;0;9];
>> x=A\b
x =
-2.9709
0.5491
3.6000
0.0509
2. 已知下列矩阵
=413452132A和
−=532662531B 试求BA和BA*•，并用语言叙述两个结果的区别。
>> A=[2 3 1 ;2 5 4;3 1 4 ];
>> B=[-1 3 5;2 6 6;2 3 5];
>> A*B
ans =
6 27 33
16 48 60
7 27 41
>> A.*B
ans =
-2 9 5
4 30 24
6 3 20
A*B是位乘, A.*B是点乘
A*B是线性代数里面的矩阵相乘
A.*B是两个矩阵对应元素相乘 二、Matlab绘图（10分）
说明：程序写出6分，图形4分。
1、在一个图形窗口中同时会出曲线：有y1=sinx，y2=1.5cosx，y3=e3x，
y4=e-2x。
要求：同一个绘图窗口中建立多个子绘图区，x的取值范围为 [0,10]，
步长为0.1。标示坐标轴x，y（表达式）的名称、标题（显示自己的
MATLABSimulink和控制系统仿真实验报告
MATLAB/Simulink与控制系统仿真实验报告
姓名： 喻彬彬
学号：
K031541725
实验1、MATLAB/Simulink仿真基础及控制系统模型的建立
一、实验目的
1、掌握MATLAB/Simulink仿真的基本知识；
2、熟练应用MATLAB软件建立控制系统模型。
二、实验设备
电脑一台；MATLAB仿真软件一个
三、实验内容
1、熟悉MATLAB/Smulink仿真软件。
2、一个单位负反馈二阶系统，其开环传递函数为210()3Gsss。用Simulink建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
3、某控制系统的传递函数为()()()1()YsGsXsGs，其中250()23sGsss。用Simulink建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
4、一闭环系统结构如图所示，其中系统前向通道的传递函数为320.520()0.11220sGsssss，而且前向通道有一个[-0.2，0.5]的限幅环节，图中用N表示，反馈通道的增益为1.5，系统为负反馈，阶跃输入经1.5倍的增益作用到系统。用Simulink建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
四、实验报告要求
实验报告撰写应包括实验名称、实验内容、实验要求、实验步骤、实验结果及分析和实验体会。
五、实验思考题
总结仿真模型构建及调试过程中的心得体会。
题1、
（1）利用Simulink的Library窗口中的【File】→【New】，打开一个新的模型窗口。

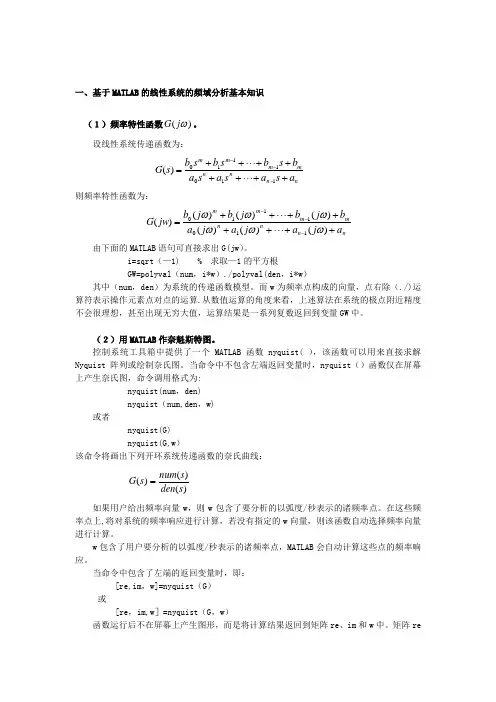

MATLAB进行控制系统频域分析
一、基于MATLAB的线性系统的频域分析基本知识
（１）频率特性函数)(jG。
设线性系统传递函数为：
nnnnmmmmasasasabsbsbsbsG1101110)(
则频率特性函数为：
nnnnmmmmajajajabjbjbjbjwG)()()()()()()(1101110
由下面的MATLAB语句可直接求出G(jw）。
i=sqrt（—1) % 求取—1的平方根
GW=polyval（num，i*w）./polyval(den，i*w）
其中（num，den）为系统的传递函数模型。而w为频率点构成的向量，点右除（./)运算符表示操作元素点对点的运算.从数值运算的角度来看，上述算法在系统的极点附近精度不会很理想，甚至出现无穷大值，运算结果是一系列复数返回到变量GW中。
（２）用MATLAB作奈魁斯特图。
控制系统工具箱中提供了一个MATLAB函数nyquist( ），该函数可以用来直接求解Nyquist 阵列或绘制奈氏图。当命令中不包含左端返回变量时，nyquist（）函数仅在屏幕上产生奈氏图，命令调用格式为:
nyquist(num，den)
nyquist（num,den，w)
或者
nyquist(G)
nyquist(G,w）
哈工大机电系统控制基础大作业Matlab时域分析
《机电系统控制基础》大作业一
基于MATLAB的机电控制系统响应分析
姓 名
学 号
班 级
学 院
哈尔滨工业大学
2013年12月12日 成 绩 机电系统控制基础
第 1 页 1 作业题目
1. 用MATLAB绘制系统2()25()()425CssRsss的单位阶跃响应曲线、单位斜坡响应曲线。
2. 用MATLAB求系统2()25()()425CssRsss的单位阶跃响应性能指标：上升时间、峰值时间、调节时间和超调量。
3. 数控直线运动工作平台位置控制示意图如下：
aKbKXi(s)给定环节
比较环节 放大环节 伺服电机减速器Xo(s)光栅尺工作台负载螺纹传动滚珠丝杠J1J2+-
伺服电机原理图如下：
uaLRiaωM
(1)假定电动机转子轴上的转动惯量为J1，减速器输出轴上的转动惯量为J2，减速器减速比为i，滚珠丝杠的螺距为P，试计算折算到电机主轴上的总的转动惯量J；
(2)假定工作台质量m，给定环节的传递函数为Ka，放大环节的传递函数为Kb，包括检测装置在内的反馈环节传递函数为Kc，电动机的反电势常数为Kd，电动机的电磁力矩常数为Km，试建立该数控直线工作平台的数学模型，画出其控制系统框图；
(3)忽略电感L时，令参数Ka=Kc=Kd=R=J=1，Km=10，P/i=4π，利用MATLAB分析kb的取值对于系统的性能的影响。 机电系统控制基础
第 2 页 2 题目1
源代码：
t=[0:0.01:5];u=t;
C=[25],R=[1,4,25];
G=tf(C,R);
[y1,T]=step(G,t);
y2=lsim(G,u,t);
subplot(121),plot(T,y1);
xlabel('t(sec)'),ylabel('x(t)');
grid on;
subplot(122),plot(t,y2);
grid on;
Matlab中的动态系统建模与仿真方法介绍
Matlab中的动态系统建模与仿真方法介绍
引言：
动态系统建模与仿真在各个科学领域扮演着重要的角色。在众多的建模软件中，Matlab无疑是最为常用和受欢迎的。本文将介绍Matlab中的动态系统建模与仿真方法，帮助读者理解和掌握这一重要技术。
一、动态系统建模的基础知识
动态系统是指在时间上随着一系列因素的变化而产生演化的系统。建模是指将真实世界的系统用数学方程来描述，并将其转化为计算机可处理的形式。为了进行动态系统建模，我们需要了解以下几个基础概念：
1. 状态变量：动态系统的状态变量描述系统在某一时刻的状态。例如，对于物理系统来说，位置和速度可以作为系统的状态变量。
2. 输入和输出：输入是指影响系统状态变量的外部参数，而输出是指我们希望观测到的系统的行为或性能指标。
3. 动态方程：动态方程是描述系统状态变化随时间演化的数学方程。一般来说，动态方程是一个微分方程或差分方程。
二、Matlab中的动态系统建模工具
Matlab提供了许多用于动态系统建模和仿真的工具箱。下面将介绍其中几个常用的工具箱：
1. Simulink：Simulink是Matlab的一个可视化仿真环境，用于建模、仿真和分析各种动态系统。它提供了丰富的模块库，可以轻松构建复杂的系统模型，并进行仿真分析。 2. Control System Toolbox：该工具箱提供了一套功能强大的工具，用于设计和分析控制系统。它包含了许多常见的控制器设计方法，如比例、积分和微分控制器（PID），以及现代控制理论中的状态空间方法。
3. Signal Processing Toolbox：信号处理是动态系统建模中的一个重要环节。这个工具箱提供了许多用于信号处理和分析的函数和工具，如傅里叶变换、滤波器设计等。
三、动态系统建模方法
在Matlab中，我们可以使用不同的方法来进行动态系统建模，下面介绍几种常见的方法：
1. 方程建模法：这是最常见的建模方法之一，通过分析系统的物理特性和因果关系，建立微分方程或差分方程来描述系统动态特性。例如，利用牛顿运动定律可以建模机械系统。
基于MATLAB控制系统仿真与分析软件设计
信息技术
基于Ｍ Ａ Ｔ Ｌ Ａ Ｂ控制系统仿真与分析软件设计
梅飞 （长江大学电信学院 湖北荆州４３４０２３）
摘 要；本文介绍了在ＭＡＴＬＡＢ提供的ＧＵＩ ｇｕｉｄｅ工具的可视化环境下，通过采用基于对象的设计，开发了自动控翻系统的计算机辅助
设计与仿真分析软件。经应用验证试软件具有操作简便、界面友好、功能完善等特点。 关键词：ＭＡＴＬＡＢ 控制系统 仿真软件
中图分类号：ＴＨ１ ２ 文献标识码：Ａ 文章编号：１６７２—３７９１（２００８）１ｌ（ａ）一００４６—０１
Ⅸ自动控制原理》、《现代控制理论》是
自动化及相关专业的两门技术基础课，由
于自动控制技术在各个行业的广泛渗透，
其控制理论已逐渐成为高等学校许多学科
共同的专业基础课，且愈来愈占有重要的
位置。由于课程本身涉及许多的数学分析
和复杂运算，这些运算和分析对控制技术
和控制理论都有不可替代的作用，但由于
其本身的复杂性给教学带来了诸多不便。
系统基于ＭＡＴＬＡＢ中具有可视化编程能
力的图形用户界面ＧＵＩ而开发的应用软
件，使用此软件时用户只需输入系统参数，
然后点击相关按钮，就可以快速得到相应
的结果，真正地达到了操作简单易行、快
速可靠，且界面友好，可读性强，可适用于
教学、研究、工程等领域。
１软件总体设计
１．１软件构成
自动控制理论对控制系统分析和设计
主要从稳定性、暂态性能、稳态性能方面
进行。根据要求应给出分析结果或设计出
满足指标要求的控制系统。自动控制理论
分析和设计方法主要有：时域法、根轨迹
法、频域法、极点配置和观测器设计、最
优控制系统设计等。
ＭＡＴＬＡＢ的控制系统工具箱提供了丰
富的工具用于处理和分析线性时不变ＬＴＩ
模型。利用工具箱中的函数不但可以实现
系统模型的建立、转换、分析和处理，还可
以进行控制系统设计。
工科类多数专业的自动控制理论课程
教学内容主要为经典控制理论，该软件的
图１系统结构图
图２初始界面 研制主要以经典控制理论方法为主。软件
matlab二阶系统数值仿真程序
《Matlab二阶系统数值仿真程序：深度与广度的探索》
一、引言
在工程学和科学研究中，对于控制系统和信号处理系统的分析和设计是非常重要的。而二阶系统作为控制系统中常见的一种类型，其数值仿真程序的编写和应用更是至关重要。在本文中，我们将深入探讨Matlab中二阶系统的数值仿真程序，帮助读者全面理解并灵活运用这一主题。
二、Matlab中二阶系统数值仿真程序的基本原理
在Matlab中，我们可以使用一系列内置函数来构建二阶系统的数值仿真程序。我们需要定义二阶系统的参数，包括阻尼比、自然频率和初始条件等。我们可以利用Matlab中的控制系统工具箱来建立系统的传递函数或状态空间模型。通过调用相关的数值仿真函数，如step()和impulse()等，可以对二阶系统进行时域响应和频域分析，从而深入理解其特性和行为。
三、深入探讨二阶系统数值仿真程序的应用
1. 时域响应分析：利用Matlab中的step()函数，我们可以得到二阶系统的阶跃响应曲线。通过观察阶跃响应曲线的波形和参数，我们可以了解系统的过渡过程、稳态性能以及动态特性。
2. 频域分析：利用Matlab中的bode()函数，我们可以绘制二阶系统的频率响应曲线。通过分析频率响应曲线的幅频特性和相频特性，我们可以了解系统的频率选择性、共振特性以及稳定性边界。
3. 参数变化分析：利用Matlab中的sensitivity()函数，我们可以对二阶系统的参数进行变化分析。通过观察不同参数对系统特性的影响，我们可以进行灵活的系统设计和优化。
四、对二阶系统数值仿真的个人观点和理解
在我看来，Matlab中二阶系统的数值仿真程序是非常实用和强大的工具。通过深入探索和灵活应用，我们可以更好地理解和分析控制系统的性能和特性。我也认为在实际工程和科学项目中，对于二阶系统数值仿真的深度和广度探索，能够为我们带来更多有价值的思考和经验。
五、总结与回顾
在本文中，我们深入探讨了Matlab中二阶系统数值仿真程序的基本原理和应用。通过时域响应分析、频域分析和参数变化分析，我们对二阶系统的特性和行为有了更深入的理解。我也共享了个人对于这一主题的观点和理解。希望本文能为读者带来深刻的启发和实用的指导。
