土方回填碾压试验成果报告

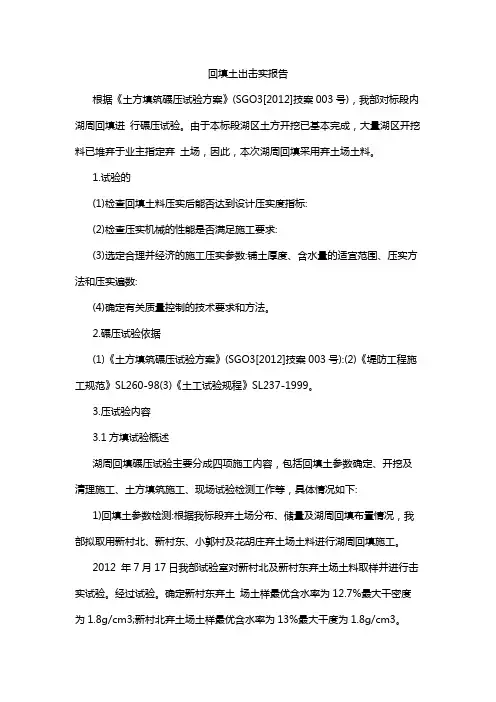

回填土出击实报告
回填土出击实报告根据《土方填筑碾压试验方案》(SGO3[2012]技案003号)，我部对标段内湖周回填进行碾压试验。
由于本标段湖区土方开挖已基本完成，大量湖区开挖料已堆弃于业主指定弃土场，因此，本次湖周回填采用弃土场土料。
1.试验的(1)检查回填土料压实后能否达到设计压实度指标:(2)检查压实机械的性能是否满足施工要求:(3)选定合理并经济的施工压实参数:铺土厚度、含水量的适宜范围、压实方法和压实遍数:(4)确定有关质量控制的技术要求和方法。
2.碾压试验依据(1)《土方填筑碾压试验方案》(SGO3[2012]技案003号):(2)《堤防工程施工规范》SL260-98(3)《土工试验规程》SL237-1999。
3.压试验内容3.1方填试验概述湖周回填碾压试验主要分成四项施工内容，包括回填土参数确定、开挖及清理施工、土方填筑施工、现场试验检测工作等，具体情况如下:1)回填土参数检测:根据我标段弃土场分布、储量及湖周回填布置情况，我部拟取用新村北、新村东、小郭村及花胡庄弃土场土料进行湖周回填施工。
2012 年7月17日我部试验室对新村北及新村东弃土场土料取样并进行击实试验。
经过试验。
确定新村东弃土场土样最优含水率为12.7%最大干密度为1.8g/cm3;新村北弃土场土样最优含水率为13%最大干度为1.8g/cm3。
2012年7月20日我部试验室对小郭村及花胡庄弃土场土料取样并进行击实试验,经过试验,确定小郭村弃土场土样最优含水率为12.9%,最大干密度为1.79g/cm3;花胡庄弃土场土样最优含水率为13.4%,最大干密度为1.82g/cm3(详见土壤击实试验报告)。
2)基础清理;测量放线-表土清理一基面压实3)方填筑施工:基面验收一试验场地布置-土料摊铺平整-土方回填碾压4)现场干含水率实度试验检测:环刀取样一试样称量一烧失(烘干)-称量一计算一达到设计压实度要求后进行上一层土料填筑。
.。
土方填筑碾压试验方案(完整版)
晋城市白马寺人工湖工程土方填筑生产性碾压试验报告（补充试验）山西省水利建筑工程局晋城白马寺人工湖工程项目部报告日期：二零一一年六月十二日晋城市白马寺人工湖工程土方填筑生产性碾压试验报告1.目的1.1核实填筑设计标准的合理性。
1.2通过试验为大坝及湖区土方填筑选择满足设计要求的、合理的碾压技术参数（铺土厚度、碾压遍数）；适宜的土料含水率范围值；取土、卸料、平整、碾压等施工方法，以指导大坝及湖区全线施工。
2.试验依据2.1《碾压式土石坝施工技术规范》SDJ213-83；2.2《土工试验规程》SL237-1999；2.3相关《设计文件》。
3.试验用料3.1试验用料为业主指定的位于人工湖北侧1#土场的土料。
3.2试验用料的击实试验按SL237-1999方法进行击实试验，采用标准击实仪，25击次，锤重2.5kg，落距30.5cm，单位体积功能为592.2KJ/m3，试样制备采用干法。
3.3试验用料做击实试验一组，人工湖北侧1#土场取土料，最大干密度和最优含水率分别为ρdmax=1.72g/cm3、ωop=18.3%（见土击实报告），以此数据做为本次碾压试验的压实度控制指标。
4．碾压试验的机械组合及碾压机械的技术指标4.1机械组合见下表表14.2自行式振动平碾主要性能指标表25.场地布置及要求碾压试验场地规划在湖区东侧进水口附近。
为确保试验场地基础的平整和坚实，在规划的场地范围内对原基础清表50㎝后，碾压6遍，经取样检测干容重大于设计干容重1.60g/cm3，在其上铺土厚20㎝～30cm 找平，采用自行式振动平碾静压两遍，振压6遍后，经测量填土不再下沉，经取样检测干容重均大于设计干容重1.60g/cm3。
6.碾压试验6.1碾压试验的工艺流程如下图6.2试验方法6.2.1在压实、找平的基础上，按碾压试验场地平面布置图（见图1）的要求，用白灰线放出试验场地。
测量人员在试验场地内取样点上测量高程，并将不同碾压遍数的取样断面引出试验场地以外进行标识。
非膨胀土碾压试验报告 (2)
南阳引丹灌区张沟水库续建工程第一标段非膨胀粘土填筑碾压试验报告1.工程概况南阳引丹灌区张沟水库续建工程项目位于河南省邓州市高集乡李岗村与王庄村结合的张沟，在南阳引丹灌区内，以丹江口水库为水源引水充库。
水库自南水北调陶岔渠首开始，经8km的引丹总干渠、254km的刁河总干渠、1.9km的姜湾分干渠及充库闸入水库，引水渠长33.9km，充库流量6m3/s，上述渠道已建成。
项目建设以加固高大坝，坝型为粘土斜墙坝，坝顶高程为142.5米，坝顶长3020米，坝顶宽6米，最大坝高22.9米；拆除重建姜湾分干渠首进水闸，护砌姜湾分干渠2.0公里并局5m3部加高；新建姜湾分干节制闸，拆除重建充库闸和邓彭公路桥，扩建充库渠0.78公里；拆除重建泄洪输水涵洞进水塔及交通桥，加固泄洪输水涵洞洞身，拆除重建泄洪输水出口枢纽，新修泄洪输水涵洞下游泄洪渠2.113公里。
张沟水库续建工程第一标段主体工程主要工程量：非膨胀土填筑174316.49m3。
按设计要求，坝体非膨胀土土方填筑干密度不小于1.72g/cm3，压实度不低于98％，具体施工碾压参数应通过现场碾压试验确定。
2.试验目的通过现场碾压试验核实筑堤土料设计填筑标准的合理性，确定在已选定20t凸块振动碾的情况下，土料的填筑含水率、铺土方式、铺土厚度、碾压遍数、压实干密度、压实系数等，提出有关质量控制的技术和检验方法，制定有关的施工技术措施。
3.试验依据⑴《土工试验规程》SL237-1999⑵《碾压式土石坝施工规范》DL/T5129-2001⑶《堤防工程施工规范》SL260-98⑷招标文件《南阳引丹灌区张沟水库续建工程第一标段技术条款》⑸土工试验报告4．现场组织机构及人员现场负责人：甘子定施工员：焦安心质检员：户鹏周试验员：万幸、严基武安全员：彭春义机械操作手：8人5.试验设备6.试验用土料由于回填土采用本标段上游粘土斜墙用非膨胀土料，所以碾压试验使用的土料为非膨胀土。
土方填筑碾压试验成果报告

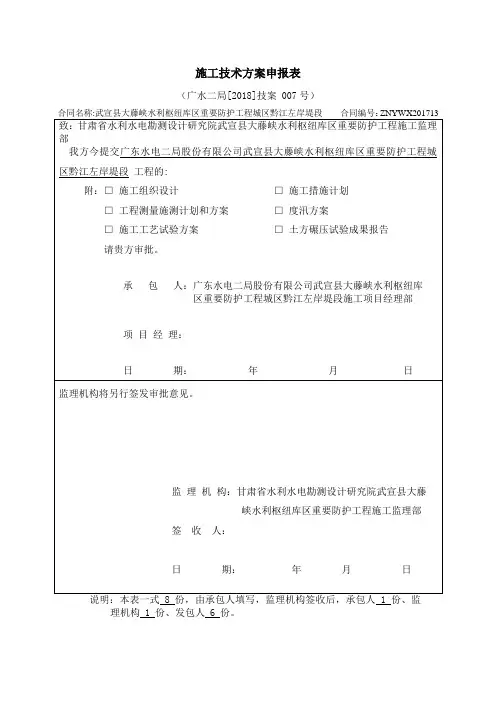

施工技术方案申报表（广水二局[2018]技案 007号）说明：本表一式 8 份，由承包人填写，监理机构签收后，承包人 1 份、监理机构 1 份、发包人 6 份。
武宣县大藤峡水利枢纽库区重要防护工程城区黔江左岸堤段土方碾压试验成果报告审批：审核：编制：广东水电二局股份有限公司武宣县大藤峡水利枢纽库区重要防护工程城区黔江左岸堤段施工项目经理部二0一八年一月二十日目录01.工程概况大藤峡水利枢纽工程位于珠江流域西江水系的黔江河段末端，是一座以防洪、航运、发电、补水压咸、灌溉等综合利用的大型水利枢纽工程。
水库正常蓄水位，总库容亿m3，总装机容量1600MW，为Ⅰ等工程。
大腾峡库区重要防护工程城区黔江左岸堤段施工主要工作内容为堤防及排涝泵站土建、金属结构设备采购及安装、机电设备采购及安装等。
其中建筑物包括2级堤防、排涝泵站3座、以及堤路结合形式的公路。
主要工程量:（1）土方开挖万m3；（2）堤身填筑万m3，（3）混凝土万m3；（2）钢筋2595t。
2.编制依据1、《设计图纸》（图号：DW1-JZ-4G-01)2、《合同文件》3、《堤防工程施工规范》（SL 260-2014）4、《碾压式土石坝施工规范》（DL/T 5129-2001）5、《水利水电工程单元工程施工质量验收评定标准》（SL 634-2012）6、《土工试验规程》（SL 237-1999）3.试验目的1、检验土料压实后是否能达到设计压实度值。
2、检验压实机具的性能是否满足施工要求。
3、选定合理的施工压实参数：铺料厚度、土块限制直径、含水量的适宜范围、压实方法和压实遍数。
4、确定有关质量控制的技术要求和检测方法。
4.试验机械、设备（1）试验机械（2）碾压机主要技术参数（3）试验工具及检验设备5.试验场地规划试验场地选择在黔江左岸0+100位置，试验面积为30×45m 2，对这块试验场地进行精细整平、压实、测量，按10×15m 2为单元将试验场地分为小块，依次编号为一区、二区、三区。
土方回填碾压试验总结 -

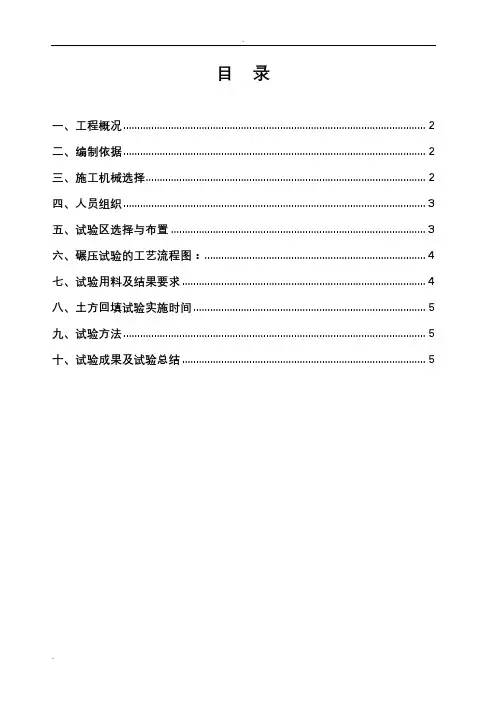

目录一、工程概况 (2)二、编制依据 (2)三、施工机械选择 (2)四、人员组织 (3)五、试验区选择与布置 (3)六、碾压试验的工艺流程图： (4)七、试验用料及结果要求 (4)八、土方回填试验实施时间 (5)九、试验方法 (5)十、试验成果及试验总结 (5)土方回填碾压试验总结一、工程概况河南省南水北调受水区濮阳市清丰县供水配套工程位于濮阳市绿城路与省道S101交汇处的东南侧，沿省道S101东侧向北铺设，至固城南后向东，沿南侧铺设，在申新泰富西约100米处转向路北，然后沿濮清快速路西侧，向北至固城水厂。
管线全长18.5km，采用DN1600的预应力钢筒混凝土管（PCCP管）。
施工01标段始于濮阳市示范区内，起点为清丰支线分岔口、35号门输水干线桩号K76+616.506处、支线桩号0+000，终点为濮阳示范区与高新区分界点、支线桩号K5+000处。
本标段管线长5.0km，管径为DN1600，管材为PCCP。
主要工程内容有：管道铺设、阀井、镇墩及设备安装、穿路顶管、现地管理房及消防暖通等。
二、编制依据1、河南省南水北调受水区濮阳市清丰县供水配套工程施工01标段招投标文件、有关技术条款、施工图纸及合同文件等；2、与本工程相关的施工规范及验收标准；3、河南水利勘测有限公司提供的关于本标段供水管道的地质报告；4、我公司的人员、机械设备、技术力量等资源情况、施工能力及类似的工程施工经验。
5、《土工试验规程》SL237-1999；6、《堤防工程施工规范》SL260-98；7、《碾压式土石坝施工规范》DL/T5129-2001；8、土工实验报告，最大干密度为1.72g/cm3,最优含水率14.9%。
三、施工机械选择3.2 主要试验设备及检测仪器表四、人员组织试验区选定在4+300施工便道一侧，长度共90m，宽2.6m，分区如下图所示：其中，手扶式振动碾1分区～3分区各碾压1静3动后分别取样，然后再动压2遍后，再分别取样（为1静5动），最后再动压2遍，然后取样（为1静7动）。
素土填筑碾压试验方案11.22
河南省南水北调配套工程许昌市境17号分水口门输水管道建设工程施工第四标段（合同编号：XCJ-2011/17K/SG-004）管道素土填筑碾压试验报告编制：审核：批准：许昌水利建筑工程有限公司河南省南水北调配套工程许昌市境17号分水口门输水管道工程第四标段项目部二○一二年七月十一日目录1、工程概况2、试验目的3、试验依据4、试验段设置5、碾压试验控制标准6、现场碾压试验过程7、碾压试验结果及注意事项附表：土壤回填实验成果压实度曲线图一、工程概况河南省南水北调配套工程许昌市境17号分水口门输水管道建设工程施工第四标段，位于许昌县和东城区境内，自许昌县胡寨村东石武高速铁路西至许昌收费站北，桩号31+500～40+500，输水线路全长为9.0km，管径为2.0m，管材为PCCP管，内水压力0.6～0.8MPa。
标段内共有各类主要建筑物43座，其中穿越高速铁路箱涵1座（郑武高速铁路），穿越公路顶管3座（许开公路、连和路、北环路），阀件井14座，镇墩25个,回填土方43.4万m3。
二、试验目的1、试验针对本标段全线管道土方回填的铺料方式、铺料厚度（松铺）、夯实碾压设备、夯实碾压遍数、最优含水率、干密度等技术参数进行测试。
2、通过生产性测试试验，确定铺层厚度、碾压遍数等性能指标；回填施工机械、设备的施工工艺参数；从所有试验参数中选取最优组合参数，满足设计技术要求的压实度标准。
3、通过试验确定质量控制的技术要求和检验方法，制定土方填筑的施工检验检测标准。
三、实验依据1、本标段的施工设计图纸2、本标段招投标文件的有关技术条款3、《土工试验规程》SL237－19994、《给水排水管道工程施工及验收规范》（GB50268-2008）5、许昌科信工程检测有限公司的土壤最大密度和最佳含水量试验四、试验段设置试验段选择安装好管道部分31+535～31+805段，先把管底弧形段填筑捣实，管沟基底清理整平，平整后用气夯夯实，使其密度不低于设计要求的铺层密度。
土方回填干密度(碾压试验)
度 试 验 记 录
含水率 铝盒重 湿土重 （g） （g） 22.5 130.5 23.0 128.5 23.5 162.5 24.0 119.5 24.5 154.5 22.5 128.0 24.5 123.5 24.5 129.0 试验者： 计算者： 校核者： 现场监理： 干密度 设计控制 设计控制 击实最大 现场实测 含水率 （g/cm3 干密度 压实度 干密度 压实度 （%） ） （g/cm3 13.1 14.1 14.9 13.7 1.625 1.755 1.624 1.805 1.72 1.72 1.72 1.72 0.97 0.97 0.97 0.97 1.77 1.77 1.77 1.77 0.92 0.99 0.92 1.02
ቤተ መጻሕፍቲ ባይዱ
干土重 （g） 115.5 113.5 142.0 105.0 112.0 139.5 108.5 113.5
宁夏水利水电建设工程质量监督中心站制1 宁夏水利水电建设工程质量监督中心站制1
干 密 度 试 验
工程名称： 土样说明： 试验日期： 试验编号 1 2 3 4 5 6 7 部 位 （座标） 西拜1 西拜2 西拜3 西拜4 中卫市兴仁综合供水工程兴仁蓄水池（节灌工程）兴仁下池调蓄工程 素 土 2011 年 4 月 1 日 （第一层） 高程 （m） 环 刀 号 1-1 1-2 2-1 2-2 3-1 3-2 4-1 4-2 5-1 5-2 1-1 1-2 1-1 1-2 湿土重 （g） 367.5 400.5 373 410.5 环 刀 体 积 cm3 200.0 200.0 200.0 200.0 200.0 200.0 200.0 密 度 g/cm3 1.84 2.00 1.87 2.05 0.00 0.00 0.00 湿土+铝 盒重 153.0 151.5 186.0 143.5 179.0 150.5 148.0 153.5 干土+铝 盒重 138.0 136.5 165.5 129.0 136.5 162.0 133.0 138.0
土方回填人工夯实实验报告
国道207孟州至偃师黄河公路大桥防洪影响补救措施工程（左岸）人工夯实验报告1前言本工程位于移民防护堤，桥墩防渗黏土填筑2198m3,土方回填516 m3。
本工程回填料的基本要求为:采用粘性土料，采用HCD100型振动冲击夯压实，填筑土料压实度按照防护堤土料填筑设计值≥95%。
依据设计及国家相关技术规程、规范的要求，于2019年10月24日进行现场夯实试验。
2试验目的1、检查夯实机械的性能是否满足施工要求。
2、通过夯实试验，选择合理的夯实遍数。
3、确定有关质量控制的技术要求和方法。
3试验依据本次检测工作依据标准规范如下:《堤防工程施工规范》SL260-2014《土工试验规程》SL237-1999《水利水电工程单元工程施工质量验收评定标准.堤防工程》SL 634-20124、试验前准备1、通过取土样试验，最大干密度为1.78g/cm3, 最优含水率15.6%。
按设计压实度不小于95%得出现场控制干密度为1.69 g/cm3,夯实含水量控制在最优含水量15.6%土3%范围之内，满足设计要求。
2、机械设备5、工序1、场地平整夯实试验确定的工程桩号为移民防护堤19+550段的11#、12#桥墩基础作为试验段，试验前已将基础平整清理并将表层夯实。
2、铺料在夯实试验区填筑，用挖掘机装土，自卸汽车运输，进占法卸料，松铺厚度按20cm摊铺。
3、洒水经检测现场的土料含水量为15.2%，与试验室出据的最优含水量15.6%接近，没有安排酒水。
4、夯实松铺厚度为20cm时，用HCD100型振动冲击夯夯实，夯实时夯相接，行行相连，纵横交叉。
行走速度为1.0km/h。
5、检测压实度和厚度在夯实结束后，试验人员在不同夯实遍数分别采用环刀法取样，取样深度距底部l/3处。
试验成果如下。
检测成果见表1、表2。
表1.铺料厚度20cm实验成果表表2.铺料厚度20cm实验成果表6、成果分析7、结论为使填筑标准、技术可靠、经济合理及夯实试验成果、夯实遍数~压实度曲线分析，建议采用HCD100型报动冲击夯进行回填夯实。
(完整版)碾压试验
目录1、概述 ...................................... - 1 -2、编制依据 ................................... - 1 -3、试验目的 ................................... - 1 -4、主要试验内容 ................................ - 2 -5、填筑料来源.................................. - 2 -6、试验场地布置 ................................ - 2 -7、试验实施程序 ................................ - 2 -7.1、准备工作.................................................................................................. - 2 -7.2、试验前检查验收...................................................................................... - 4 -7.3、备料、运输、摊铺.................................................................................. - 4 -7.4、碾压.......................................................................................................... - 5 -7.5、现场试验.................................................................................................. - 5 -7.6、资料整理.................................................................................................. - 6 -8、试验计划安排 ................................ - 7 -9、质量保证措施 ................................ - 7 -10、安全保证措施 ................................ - 7 -11、环境保护措施 ................................ - 8 -1、概述北岸明渠总长9968.03m，渠道过水断面为梯形，底宽8m，两侧边坡均为1；2.5，渠道底坡为i=1/10000。
土方回填碾压试验成果报告
河南省舞阳县龙泉水源工程第二批项目第六标段(合同编号:wyxsygc-2006)土方回填碾压试验成果报告河南山河水利建筑工程有限公司河南省舞阳县龙泉水源工程第二批项目第六标段年月日土方回填碾压试验成果报告一、工程概况河南省舞阳县龙泉水源工程，位于河南省漯河市舞阳县东南部，属淮河流域。
河南省舞阳县龙泉水源工程拟从澧河取水设计灌溉面积17.39万亩。
本项目为施工第六标段，主要施工内容为：文吴干渠的WG2+000至4+200段，总长度为2200m,工程主要内容包括土方开挖、土方回填、粗砂基础铺设、预应力钢筋混凝土管（PCP）安装，规格为YYG1600*5000/P0.6,在镇墩处和构筑物处为DN1600，壁厚12mm的钢管，管道在水平转折、上弯或下弯、过路和过河道时设有钢筋砼或素砼镇墩，过河段的开挖范围内采用30cm厚M7.5浆砌石护底，沿途设有计量井、空气阀井、检修阀井、排气阀井等钢筋砼构筑物等。
二、试验依据根据已经批准的土方回填工艺性碾压试验方案，已完成土方碾压试验工作。
现将试验情况进行总结，为下步沟槽土方回填施工的铺土厚度、碾压遍数、土料最优含水率等技术参数，取土、卸料、平整、碾压等施工方法提供指导依据。
三、试验区位置碾压试验的试验区地点位于在本标段中间部位桩号WG2+900～WG3+000段，长100m，宽4m。
四、试验过程1、工艺流程隐蔽工程验收，测量基础高程↓土料铺填↓找平，测量铺土厚度↓静压2遍↓振动碾压4遍↓检查土层厚度、含水率、干密度↓振动碾压6遍↓检查土层厚度、含水率、干密度↓振动碾压8遍↓检查土层厚度、含水率、干密度↓编制试验成果报告2、试验数据见后附试验报告。
五、试验结论管道土方填筑施工前，要针对本标段土源性质，验证施工工序及施工设备的类型、数量、最佳组合方式；碾压遍数及碾压速度；每层填土的松铺厚度、土料的含水量，直到能有效地使该填土达到规定的压实度为止，作为管道沟槽土方填筑施工控制的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土方回填碾压试验成果报告
一、引言
土方回填碾压试验是一种用于评估土壤回填性能的重要试验方法。
本次试验旨在研究土方回填工程中土方回填后的土壤稳定性、压实性以及压实度与碾压次数之间的关系，并对测试结果进行分析和总结，为土方回填工程提供科学的指导意见。
二、试验目的
1.评估土方回填后土壤的稳定性。
2.研究土方回填土壤的压实性。
3.探究碾压次数与土壤的压实度之间的关系。
三、试验方法
1.试验器材：土工试验仪器、压实度测定仪、剪切仪等。
2.试验土壤的采集、制样和室内保水处理。
3.根据试验要求，进行不同次数的碾压操作。
4.测量并记录土壤的密度、含水率等相关参数。
5.进行压实度和抗剪强度的测定，得出试验结果。
四、试验结果
本次试验共进行了10组不同次数的碾压操作，每组试验结果如下：组别碾压次数压实度（%）抗剪强度（kPa）
117012
227515
338018
448520
558722
669025
779227
889430
999532
10109635
五、试验分析
1.土壤的稳定性：通过试验结果可看出，随着碾压次数的增加，土壤
的压实度逐渐增加，表明土方回填后的土壤能够较好地保持稳定性。
2.土壤的压实性：随着碾压次数的增加，土壤的压实度逐渐提高，说
明碾压操作对土壤的压实效果有显著影响。
3.压实度与抗剪强度的关系：压实度与土壤的抗剪强度呈正相关关系，即压实度越高，土壤的抗剪强度越大。
六、试验结论
1.土方回填后的土壤具有较好的稳定性，能够满足工程要求。
2.碾压对土壤的压实效果明显，通过增加碾压次数可以提高土壤的压实度。
3.压实度与土壤的抗剪强度呈正相关关系，碾压可增加土壤的抗剪强度。
七、改进建议
1.在进行土方回填工程时，应合理安排碾压次数，确保土壤的压实度和稳定性达到要求。
2.针对不同的土壤类型和工程要求，可进行更多的试验研究，以获得更具体的指导意见。
[1]XXXX.土方回填碾压试验方法研究[J].土木工程学报，2024
[2]XXXX.土壤压实度与抗剪强度相关性研究[J].土工技术，2024
以上为本次土方回填碾压试验的成果报告，旨在为土方回填工程提供科学的指导依据。
希望本次试验能够对相关领域的研究和应用有所帮助。
