轨道交通站台屏蔽门系统简介
轨道交通站台屏蔽门系统
1屏蔽门的概念及功用
安装于地铁、轻轨等轨道交通车站站台边缘，将轨道与站台候车区隔离，设有与列车门相对应，可多级控制开启与关闭滑动门的连续屏障，称为城市轨道交通站台屏蔽门，简称屏蔽门。包括全高屏蔽门、半高屏蔽门。
屏蔽门将站台候车区域与轨道隔离，并设置与列车门对应的活动门，列车到站后，乘客可通过与列车车门同步打开的活动门直接出入列车车厢, 为候车乘客提供安全保障。
屏蔽门分为全高屏蔽门和半高屏蔽门两大类，地铁站台屏蔽门系统具有安全、节能、环保等作用，封闭式全高屏蔽门系统具有节能及降噪功效。屏蔽门可以将候车空间与隧道空间完全隔开，候车厅的空调冷风不会与列车运行时产生的活塞风产生空气交换，从而大大减小了站台厅空调的容量和耗电量，并能降低列车运行时产生的噪音，为乘客创造一个舒适的候车环境。
2屏蔽门类型及系统构成
2.1屏蔽门类型
地铁屏蔽门按其功能可分为两大类：闭式和开式，闭式屏蔽门也是我们通常所说的地铁屏蔽门，开式屏蔽门即我们通常说的安全门，开式屏蔽门又有全高开式屏蔽门和半高开式屏蔽门两种。
开式屏蔽门：半高开式屏蔽门主要的作用是保证乘客的安全，高度一般为1200－1500mm，由于它不能完全隔绝列车运行的空气流动风和噪声对乘客的影响，因此，这种结构多用在敞开式地面站台或高架站台。全高开式屏蔽门，除具有保证乘客的安全的功能外还能阻挡列车进站的气流对乘客的影响，高度一般为2800－3200mm，这种结构多用于没有空调系统的地下站台。
闭式屏蔽门：除具有保证乘客的安全的作用外，还具有隔断区间隧道内气流与车站内空调环境之间的冷热气流交换的功能，所以要求屏蔽门的气密性良好， 这样才能使车站与区间的热交换减小到最低程度，达到节能的目的。门体高度一般为2800－3200mm，这种结构多用于设有空调系统的站台。
2.2屏蔽门的系统构成：
屏蔽门系统由机械和电气两部分构成，机械部分包括门体结构和门机系统，电气部分包括电源系统、控制系统等。
屏蔽门门体结构一般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。
门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。电机在DCU的控制下，通过螺杆或皮带传动来实现滑动门的开关运动。 轨道交通屏蔽门简介
- 1 -
屏蔽门控制系统设备由中央控制盘（PSC）、远程监视设备（PSA）、就地控制盘（PSL）、紧急控制盘（IBP）、门机控制器（DCU）、就地控制盒（LCB）所组成。
中央控制盘（PSC）是整个屏蔽门控制系统的核心，收集并处理来自各个监控点的控制/状态/事件信息，并将处理后的控制/状态/事件信息传向各个监控点。
远程监视设备（PSA）是一个远程监控站，用来监视屏蔽门系统详细的状态信息，同时在紧急情况下提供远程监视设备（PSA）的紧急操作功能。
就地控制盒（PSL）是列车驾驶员与屏蔽门系统交互的设备，用于在非正常状态下（比如信号系统故障）或紧急状态下由列车驾驶员实现对屏蔽门的操作。
门机控制器（DCU）是现场控制单元，执行来自PSC的控制命令，收集来自现场及自身的状态信息，并将此信息传向PSC。
中央控制盘（PSC）、远程监视设备（PSA）、门机控制器（DCU）通过通讯网络及硬线进行连接，形成一个功能完善的控制及监视系统。
控制系统将系统的控制及监视集中进行处理，系统中重要的控制命令及状态信号通过硬线进行连接，系统中其他的事件及状态信息则通过通讯网络进行传递。
3屏蔽门系统的试验
屏蔽门系统是集建筑、机械、电子于一体的系统工程产品，可靠性要求高，为保证系统工程质量，在屏蔽门系统工程实施过程中有必要对屏蔽门系统的各项性能进行验证，通常要求进行下列试验：样机综合性能试验、屏蔽门的出厂试验、工程现场屏蔽门系统联调及屏蔽门系统与其它相关系统综合联调。
3.1 样机综合性能试验
样机生产与试验是为了检验屏蔽门系统供应商提供的产品（含设计、制造加工及安装工艺、材料、配套设备等）的综合性能能否达到业主的技术要求。在样机通过试验鉴定，再进行批量生产和工程安装，避免屏蔽门系统工程因质量问题给业主及供应商带来的各种风险。
1). 样机的测试试验工作宜选择在供应商生产工厂或工程现场所在地，应由供应商和业主及相关单位人员共同参加。需要专业实验室进行的试验（如：电磁兼容试验）应具有国家相关部门认可或经业主确认的第三方实验室完成，业主或业主委托的相关单位人员见证。
2). 测试项目应包括：密封性能测试、结构力学性能（强度及刚度）、电磁兼容试验、活动门动力性能（动力曲线、速度曲线、关门力）、活动门运动安全性能（手动解锁力、手动开门力、障碍物检测）、模拟信号的自动控制、接地及绝缘测试及可靠性性能测试（运行试验）等。
3.2 屏蔽门的出厂检验
出厂检验是指屏蔽门的主要设备部件及重要的结构部件在生产调试完后，装运前的检查和试验，这些试验在生产现场或被测部件的组装现场进行。
3.3 工程现场屏蔽门系统联试 轨道交通屏蔽门简介
- 2 -
屏蔽门系统安装完成后应进行单元门调试，各种性能满足设计要求后进行屏蔽门系统联试。联试要求进行≮1000次强化运行试验，其目的是检验电气系统功能的稳定性和进行机械系统的磨合，使屏蔽门系统满足营运的系统工作要求。
3.4屏蔽门系统与其它相关系统综合联调
屏蔽门系统联合调试合格后，应进行屏蔽门系统与信号系统以及与屏蔽门系统有接口关系的其他系统进行接口调试。任何与本系统有接口的其他承包商都应参加该综合联试，以验证接口功能正常。
4屏蔽门的加工制造
屏蔽门总体设计图应由业主或业主委托单位审核确认。屏蔽门加工图应符合国家机械制图标准，清晰、合理、签字齐全。加工图及有关技术资料、文件的发放应有登记记录和交接签字记录。
重要零部件的加工应编制详细的加工工艺，并严格按加工工艺加工。所有零部件的加工转序应有检验记录、交接记录或进出库手续。成品、半成品、合格品、不合格品、待检及还修品等应分类堆放，标识清晰。
5屏蔽门系统的施工及验收
5.1 屏蔽门系统的施工
屏蔽门系统的施工应编制详细的《施工组织设计》，《施工组织设计》应包括施工组织结构、现场管理人员设置及管理职责、施工工艺方法、施工器具及设备、施工计划、材料进场计划、安全管理措施、质量管理措施、通讯联络方式等。
现场施工应积极与地铁其他施工单位协调、配合，应服从业主或业主委托的监理或集成商的统一管理和协调。施工管理及施工人员应经过专业培训合格后，才能上岗。
5.2屏蔽门系统的验收
屏蔽门的检验及验收分为两个阶段：第一阶段为样机检验、鉴定验收，第二阶段为现场验收。
验收的第一阶段主要是对设计的合理性、主要配套设备的综合性能以及加工制造工艺性能、安装工艺性能、产品外观性能以及材料选择的合理性等进行确认。验收的第二阶段主要是对设计与加工和安装的符合性、施工质量、屏蔽门系统的综合性能是否满足合同要求进行确认。
第二阶段屏蔽门现场验收包括：到货检验、安装验收、系统调试及检验、预验收及最终验收。屏蔽门在预验收完成后将移交地铁公司投入运行，由此屏蔽门进入质保期。在质保期到期后，将对屏蔽门进行最终验收，至此完成屏蔽门验收的全过程。
参考文献
1、朱卫平等 《城市轨道交通站台屏蔽门》
2、陈韶章等 《地下铁道站台屏蔽门系统》
3、施仲衡等 《地下铁道设计规范》
城市轨道交通afc系统认知与屏蔽门系统小总结
城市轨道交通afc系统认知与屏蔽门系统小总结
"城市轨道交通AFC系统认知与屏蔽门系统小总结"
一、引言
在现代城市中，轨道交通系统已成为主要的公共交通工具之一。为了提高乘客的出行效率和安全性，城市轨道交通不仅需要先进的自动售票系统（AFC系统），还需要屏蔽门系统来确保乘客的安全。本文将逐步介绍城市轨道交通AFC系统认知与屏蔽门系统。
二、城市轨道交通AFC系统认知
1. AFC系统定义及目的
AFC系统是城市轨道交通中的一种自动售票系统，它的主要目的是提供方便快捷的乘车服务，同时也可以有效地监控和管理乘客出行情况。
2. AFC系统的组成部分
AFC系统主要由以下几个组成部分构成：
- 售票设备：包括自动购票机、售票窗口等，用于乘客购买车票；
- 读写设备：包括闸机、车门等，用于乘客刷票进出站；
- 数据管理系统：用于收集和管理乘客出行数据，包括票务信息、进出站记录等。
3. AFC系统的工作原理 AFC系统的工作原理如下：
- 乘客购票：乘客可以通过售票设备购买车票，也可以使用手机等电子设备进行在线购票；
- 刷票进站：乘客刷票通过读写设备，进入站内；
- 刷票出站：乘客在目的地站刷票出站，系统会自动扣除对应的票款。
4. AFC系统的优势与问题
AFC系统的优势主要包括提供方便快捷的售票服务、数据实时监控及管理、防止逃票现象等。然而，也存在一些问题，如设备故障、票务管理不精确等，需要不断改进和完善。
三、城市轨道交通屏蔽门系统
1. 屏蔽门系统定义及目的
屏蔽门系统是城市轨道交通中的一种安全措施，主要目的是限制乘客出入站的区域，防止乘客意外跌落轨道或擅闯禁区。
2. 屏蔽门系统的种类
屏蔽门系统可以分为以下几种：
- 月台门：位于站台边缘，阻挡乘客进入轨道区域；
- 闸机门：位于进站口和出站口，通过机械或电子设备控制乘客的进出；
- 手动闸门：由工作人员控制的手动屏蔽门，用于疏导人流和应对紧急情况。

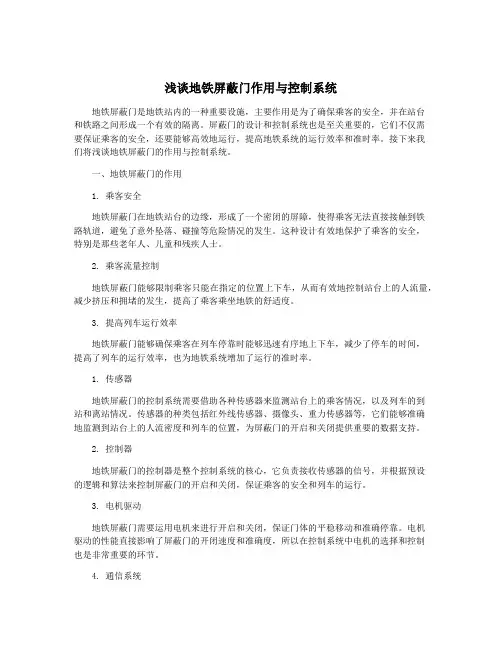

浅谈地铁屏蔽门作用与控制系统
浅谈地铁屏蔽门作用与控制系统
地铁屏蔽门是地铁站内的一种重要设施，主要作用是为了确保乘客的安全，并在站台和铁路之间形成一个有效的隔离。屏蔽门的设计和控制系统也是至关重要的，它们不仅需要保证乘客的安全，还要能够高效地运行，提高地铁系统的运行效率和准时率。接下来我们将浅谈地铁屏蔽门的作用与控制系统。
一、地铁屏蔽门的作用
1. 乘客安全
地铁屏蔽门在地铁站台的边缘，形成了一个密闭的屏障，使得乘客无法直接接触到铁路轨道，避免了意外坠落、碰撞等危险情况的发生。这种设计有效地保护了乘客的安全，特别是那些老年人、儿童和残疾人士。
2. 乘客流量控制
地铁屏蔽门能够限制乘客只能在指定的位置上下车，从而有效地控制站台上的人流量，减少挤压和拥堵的发生，提高了乘客乘坐地铁的舒适度。
3. 提高列车运行效率
地铁屏蔽门能够确保乘客在列车停靠时能够迅速有序地上下车，减少了停车的时间，提高了列车的运行效率，也为地铁系统增加了运行的准时率。
1. 传感器
地铁屏蔽门的控制系统需要借助各种传感器来监测站台上的乘客情况，以及列车的到站和离站情况。传感器的种类包括红外线传感器、摄像头、重力传感器等，它们能够准确地监测到站台上的人流密度和列车的位置，为屏蔽门的开启和关闭提供重要的数据支持。
2. 控制器
地铁屏蔽门的控制器是整个控制系统的核心，它负责接收传感器的信号，并根据预设的逻辑和算法来控制屏蔽门的开启和关闭，保证乘客的安全和列车的运行。
3. 电机驱动
地铁屏蔽门需要运用电机来进行开启和关闭，保证门体的平稳移动和准确停靠。电机驱动的性能直接影响了屏蔽门的开闭速度和准确度，所以在控制系统中电机的选择和控制也是非常重要的环节。
4. 通信系统 地铁屏蔽门的控制系统需要与列车的控制系统和地铁站的监控系统进行联动，保证屏蔽门的开闭与列车的到站和离站保持同步，避免了出现列车与屏蔽门冲突的情况。通信系统也是屏蔽门控制系统中不可或缺的一部分。

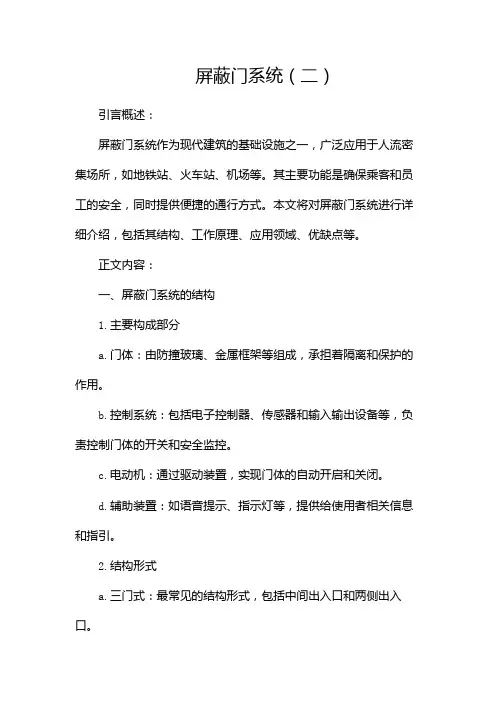

屏蔽门系统
