地下室剪力墙裂缝成因分析及防治措施

地下室剪力墙裂缝成因分析及防治措施　
◆黄名家　
（身份证号：４５２１３１１９８５１０２２４１１１）　
【摘要】裂缝是目前许多建筑地下室剪力墙时常出现的现象，若处理　（１）严格保证混凝土原材料的质量，水泥优选收缩小或微膨　
不当，则会影响到建筑整体的质量安全。为此，本文结合工程实例，介　胀性水泥，不宜采用高强度等级或早强水泥；宜用水化热较低，收　
绍了剪力墙裂缝现象的特征，重点就裂缝产生的原因进行分析，并提　缩率不大的水泥；合理选取骨料，优选线膨胀系数小、弹性模量低、　
出有效的裂缝防治措施和渗漏处理措施，以供类似工程参考。　表面清洁级配良好的骨料，使其有较小的空隙率及表面积，适当加　
【关键词】裂缝；成因；防治；渗漏处理　大粗骨料粒径，提高砂的细度模数，最好通过加大磨细掺合料掺量　

１．工程概况及剪力墙施工情况　
某综合体大型建筑，地下室剪力墙长度单边最长为１５０ｍ，全　
长５００ｍ，混凝土设计强度为ｃ３０，抗渗等级为ｓｌ０，坍落度为１２０＿＋　
３０ｍｍ，施工场地狭小，为深基坑工程，深度１６ｍ，地下室防水等级　
ｉｉ级。地下室的外墙施工严格按照设计及施工规范要求进行浇筑　混凝土。施工时为夏季，气温较高，最高温度为３８％，最低温度为　１８℃，没有采取特别措施对混凝土剪力墙进行养护。　２．裂缝产生的现状、位置　２．１竖向裂缝　大多数竖向裂缝多数出现在墙体中部，宽度较小，一般为０．１　～０．８ｍｍ，在水头不大的情况下部分宽度在０．１—０．２ｍｍ的裂缝出　现自愈现象。　２＿２斜裂缝　斜裂缝沿结构呈对称分布状态，为贯通性裂缝，工程实例中的　斜裂缝在裙房封顶后出现，然后向上延伸，开始时裂缝宽度扩展大　约０．１—０．２ｍｍ／月，塔楼封顶后裂缝宽度不再扩展，并有愈合态势，　最终裂缝保持在ｌｍｍ左右，结合地基沉降观测，认为是地基不均　匀沉降引起的。　２－３水平裂缝　通常出现在顶板或底板交界处及底板上约５００ｍｍ钢板止水　带处，是由于振捣不密实或施工缝处理不符合施工规范引起的贯　通性裂缝，施工完成后裂缝宽度未发生变化。　２＿４干缩裂缝　在施工拆除模板后出现不均匀分布在混凝土表面，为非贯穿　性裂缝。　３．裂缝成因分析及防范措施　３．１裂缝成因分析　（１）温度引起的混凝土裂缝，是高层地下室墙体裂缝出现的　主要原因之一。水化热引起的温度温差以及昼夜温差导致墙体产　生温度应力，温度应力导致结构产生变形，当温度应力产生的应变　大于混凝土的极限拉应变时，钢筋混凝土结构出现裂缝。裂缝一　般产生在混凝土的受拉薄弱点或者约束应力最大处，一般地下室　外墙两端的约束应力较小，而墙中部约束应力较大，所以大部分竖　向裂缝集中在墙体中部。　（２）混凝土收缩引起的裂缝。当混凝土在空气中硬化时，将　在较长时间内不断缩小体积，混凝土中水泥用量越大，混凝土的收　缩和干缩必然也越大。混凝土在制备过程中，水泥和掺合料与水　拌合后体积膨胀，但在人模成型后，随着混凝土水化作用的发生，　混凝土中的部分水分被吸收、部分水分被蒸发，体积有一定的缩　小。干缩量与水泥用量、水灰比的大小有关。水泥用量多、水灰比　大的混凝土其收缩亦大。　（３）“后浇带”设置不合理。后浇带是一种临时性混凝土收缩　变形缝，是在施工期间保留的一种特殊的施工缝，设置后浇带是解　决超长混凝土收缩变形的一种重要措施，通过设置后浇带可以取　消结构中永久性的伸缩缝。如果后浇带设置间距过大，容易引起　混凝土开裂。　３－２防治措施　》　２４４　来减少水泥的用量，降低水化热，减少干缩，从而减小了混凝土裂　缝的开展。根据工程特点，掺入复合型的缓凝减水剂。　（２）控制泵送混凝土坍落度，严格控制混凝土用水量，减少混凝　土的收缩，在施工现场浇注混凝土时，严禁在商品混凝土中加水。　４．渗漏的处理措施　地下工程按渗漏程度可以分为无润水、润水、渗水、漏水、喷水　
５种，渗漏水的形式可分为“点”式、“线”式、“面”式３种，在本工　
程中主要出现“点”式和“线”式漏水形式。　
（１）“点”式漏水的处理措施。由于地下水位较低，渗漏较慢，　
采用措施如下：以漏水点为圆心剔成喇叭口，先用快速堵剂堵水，　
再用膨胀水泥砂浆抹平。　
（２）“线”式漏水的处理措施。裂缝处于地下室混凝土外墙，　
堵漏时外部土方已经回填，且由于地下水位相对较高，属于潮湿　
缝，裂缝宽度约为Ｏ．８—２ｍｍ，根据裂缝的部位及周围的工作条件。　
裂缝开放的宽、长、深度，贯穿情况采用堵漏措施如下：①凿槽。墙　
体钢筋混凝土结构、裂缝深度为０．４ｍ，故决定采用骑缝灌浆。沿　
裂缝将混凝土凿成“ｖ”形槽，裂缝槽口宽为１００～１２０ｍｍ。②埋设　
浆嘴。裂缝剔成ｖ型槽，然后将浆嘴埋入裂缝（涌水）最宽处，浆　
嘴间距根据裂缝大小、走向、漏水情况而定，裂缝浆嘴间距取　
４０ｃｍ，两面埋设浆嘴，交错布设。③封缝。浆嘴埋没后，进行封　
缝：先用快速堵漏剂分段堵水，再用膨胀水泥砂浆抹平。封缝的目　
的是防止压浆时浆液外漏，以提高灌浆压力，使浆液压到裂缝深　
部，从而保让灌浆质量。需要注意的是裂缝封缝前要先把水引走，　
再用水泥砂浆抹平。④压水检查。封缝后养护数天等砂浆有一定　
强度后，进行压水检查，确保浆嘴与裂缝畅通，检查封缝是否牢固　
密实，并寻求灌浆参数。压水检查的压力应符合灌浆设计压力，压　
水时观察裂缝是否方漏水现象，如有漏水，则重新封补。⑤配料。　
⑥灌浆。压浆前把其余浆嘴及排水嘴的阀门打开，压浆时，一开始　
即达到设计灌浆压力，注意观察浆嘴排水情况，待有纯浆排出，即　
把阀门关闭。灌浆按照自下而上（直缝），自一端向另一端（横　
缝），循序渐进。⑦结束灌浆标准。在正常压浆情况下，进浆量逐　
渐减少到０．０１１／ｍｍ左右，再继续压注数分钟，即可结束灌浆。⑧　
封孔。灌浆后３—７ｄ，查清楚浆嘴内的浆液确已凝结后用压水方法　
检查灌浆效果。如止漏效果良好，把浆嘴上的阀门取下来，将露出　
混凝土面的浆嘴用钢锯锯去，再用水泥砂浆抹平。　
５．结束语　
剪力墙出现裂缝和渗漏的现象对建筑的危害是巨大的，若不　
进行有效的处理，很可能造成不可挽回的后果。因此，施工管理人　
员有高度的责任心，实时对地下室剪力墙进行监控，一旦发现裂　
缝，则应该制定应急措施，结合工程勘察、建筑设计、后期维护方面　
的情况，采取合理的方法控制裂缝进一步发展，尽可能避免裂缝的　
产生，从而发挥出建筑的综合效益。　

参考文献：　
［１］王四光．地下室外剪力墙裂缝分析－９处理［Ｊ］．河南建材，２０１２年第　
Ｏ２期　
［２］唐雪珍．高层建筑地下室剪力墙结构裂缝成因分析与处理措施［Ｊ］　
广东建材，２００９年第０６期

合集下载

地下室混凝土外墙裂缝的成因及预防措施

地下室混凝土外墙裂缝的成因及预防措施摘要：近年来地下室工程的建设与日俱增，但地下室混凝土墙体出现裂缝现象较为多见，其中大部分裂缝导致渗漏，影响人们的使用，有的裂缝还危及结构的安全，因此需对裂缝产生原因进行分析并采取有效的防治措施，提高工程质量。

关键词：地下室混凝土外墙裂缝原因控制措施近年来高层建筑数量在建筑比例中越来越大，为了更好地利用资源，高层建筑都相应地设有地下室。

地下室钢筋混凝土外墙出现裂缝是常见通病，由于地下室墙体裂缝会引起渗漏水，易影响使用功能，引起钢筋锈蚀，进而影响建筑物的使用寿命。

工程上出现这种有害裂缝，势必要花去一些的人力和财力进行修复。

因此在施工前，应根据实际情况考虑各种因素做好地下室的防裂措施。

1 裂缝原因分析混凝土裂缝产生的原因很多，有变形引起的裂缝、有外载作用引起的裂缝、有养护环境不当和化学作用引起的裂缝等。

但裂缝大多数是由于混凝土温度变化和收缩引起的，主要原因有以下几个方面：(1）水泥在水化过程中产生大量的热量，使混凝土内部的温度升高，当混凝土内部与表面温差过大时，就会产生温度应力和变形，当温度应力超过混凝土内外的约束力时，就会产生裂缝。

混凝土的收缩与下列因素有较大关系：所用水泥标号越高、水泥用量、水灰比越大混凝土收缩越大；混凝土越密实、在结硬过程中周围环境湿度越大、混凝土构件的（体积/表面积）比值越大、混凝土的收缩越小。

采用泵送的商品混凝土，在施工过程中往往为了追求可泵性，一般水灰比都偏大且骨料粒径偏小，而骨料粒径偏小不利于制约混凝土的收缩。

(2）混凝土受外部条件的影响，表面水分损失比内部快，变形也大，较大的表面干缩变形受到混凝土内部约束，产生较大应力而产生裂缝。

地下室通常采用筏板基础剪力墙结构，墙间设有与之相连的框架柱，混凝土墙比柱子的截面和配筋都大得多，混凝土墙与外界空气接触面较大，散热比框架柱混凝土快得多，两者之间产生温差，变形不同步协调，因在高度方向是自由的，纵向却受到地下室底板的约束，当拉应力超过抗拉强度时便易在柱子附近和墙体中间部位出现开裂，而且随着环境温、湿度的变化，这些裂缝的长度、宽度和深度继续发展和变化，也可能有新的裂缝发生。

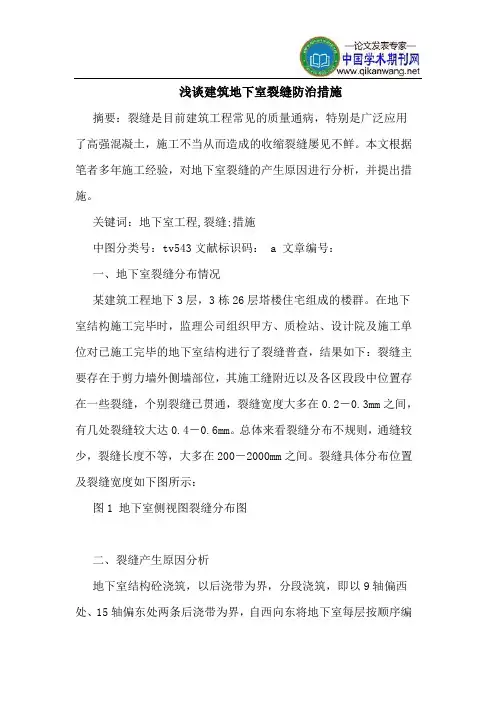

建筑地下室裂缝防治措施

浅谈建筑地下室裂缝防治措施摘要：裂缝是目前建筑工程常见的质量通病，特别是广泛应用了高强混凝土，施工不当从而造成的收缩裂缝屡见不鲜。

本文根据笔者多年施工经验，对地下室裂缝的产生原因进行分析，并提出措施。

关键词：地下室工程,裂缝;措施中图分类号：tv543文献标识码： a 文章编号：一、地下室裂缝分布情况某建筑工程地下3层，3栋26层塔楼住宅组成的楼群。

在地下室结构施工完毕时，监理公司组织甲方、质检站、设计院及施工单位对已施工完毕的地下室结构进行了裂缝普查，结果如下：裂缝主要存在于剪力墙外侧墙部位，其施工缝附近以及各区段段中位置存在一些裂缝，个别裂缝已贯通，裂缝宽度大多在0.2－0.3mm之间，有几处裂缝较大达0.4－0.6mm。

总体来看裂缝分布不规则，通缝较少，裂缝长度不等，大多在200－2000mm之间。

裂缝具体分布位置及裂缝宽度如下图所示：图1 地下室侧视图裂缝分布图二、裂缝产生原因分析地下室结构砼浇筑，以后浇带为界，分段浇筑，即以9轴偏西处、15轴偏东处两条后浇带为界，自西向东将地下室每层按顺序编为a、b、c三个区段，施工时按a→c→b顺序进行，中间区段最后浇筑。

地下三层底板及承台浇筑完毕后，先浇各层墙、柱，后浇梁、板及核心筒体砼；各层剪力墙、柱、楼梯、零星构件采用塔吊或输送泵车进行浇筑，其余构件采用输送泵浇筑。

砼采用天地利建公司供应的商品砼，施工期间各施工缝的处理，砼进场验收、浇筑、振捣、养护均严格按照砼设计要求、施工规范与经批准的施工方案进行。

地下室砼施工完毕后及时进行回填土施工，在地下室外墙四周同时进行均匀回填，分层夯实；砼构件的养护均按施工方案进行，保证养护及时、到位、时间充足；在各层施工过程中，严格按设计要求控制楼层施工荷载。

砼构件裂缝的产生与多种因素有关，主要是砼配合比如石子粒径、砂率、水泥用量、水灰比、坍落度以及环境温度和结构受力等因素。

根据地下室裂缝普查现状及以上施工过程概述，可判定裂缝的产生与工程结构设计及砼施工过程关系不大，为砼正常收缩裂缝。

现浇混凝土剪力墙、楼板裂缝原因分析、防治措施及修补方案[1]

现浇混凝土剪力墙及楼板裂缝防治措施及修补方案一、工程概况本工程设计使用年限为50年，建筑结构的安全等级为二级，结构重要性系数为1。

0，建筑抗震设防类别为丙类,抗震设防烈度7度，设计基本地震加速度0。

15g，设计地震分组第一组，建筑物场地类别Ⅲ类.地下车库结构形式为框架结构，基础类型为独立承台桩基础，承台间设拉梁及抗水板,抗震等级为三级抗震；1＃楼和3#楼基础型式为筏板桩基础，主体结构为剪力墙结构,计算抗震等级二级，构造抗震等级为一级；2#楼基础型式为独立承台桩基础，主体结构为剪力墙结构，计算抗震等级三级，构造抗震等级为二级；12＃、13＃、14＃、15＃楼主体结构为框架结构;框架抗震等级三级,构造抗震等级为三级。

本工程主体主要为剪力墙结构，现浇剪力墙及楼板施工质量直接决定工程结构的安全性。

为保证工程质量及工程质量创优目标的实现，依据《河南省住宅工程质量通病防治技术规程》（DBJ41—070—2005)、《混凝土结构工程施工质量验收规范》(GB50204—2002）以及本企业质量验收标准，针对施工中易出现的墙、板裂缝等质量通病,特编制本施工方案。

二、钢筋砼构件裂缝的主要特征：钢筋混凝土结构施工中，裂缝是比较常见的质量通病，剪力墙及楼板的裂缝主要有以下特征：1．钢筋砼墙体裂缝的主要特征:（1)绝大多数是竖向裂缝,多数裂缝长度接近墙高,两端逐渐变细而消失;（2)裂缝数量较多，宽度一般不大，超过0．3mm的很少，大多数裂缝不大于0．2mm；（3)裂缝出现时间多在拆模后不久,有的还与气温骤降有关；（4）随着时间裂缝继续发展，数量增多，但缝宽增大不多；（5)地下室墙沿长两端附近裂缝较少,中部及附近较多。

地下室回填后常见裂缝处渗漏水，但水量一般不大。

2。

钢筋砼楼板裂缝的主要特征：（1）裂缝一般较短,不超过1米长,大多数在300—600mm间；(2)裂缝数量较多，宽度大约在0．5-3mm左右；(3）裂缝分布一般在次梁所围成的方框内，有些沿板筋分布。

地下室顶板裂缝的分析及处理

地下室顶板裂缝的分析及处置之南宫帮珍创作自己通过介入上海地域一项住宅工程地下室顶板裂缝处置过程, 对裂缝的成因进行分析, 并提示了处置方法到预期效果, 现将防治处置过程总结如下：一、工程概况该工程地下室为一南北宽87m, 工具长215m的不规则形平面, 南面关闭, 沿东、北、西面周边安插五幢高层住宅, 地下室中除主楼占去的面积外, 其余机种均用于停车（以下称地库）；高层主楼为剪力墙结构, 地库为单层框架结构, 柱网一般为9 X 9m （范围包括附图第六、七区）.工程地处上海软土地域, 设计采纳桩筏基础, 主楼为￠1000、￠1200mm的钻孔灌注桩, 桩端进入强风化岩层, 地库为￠800mm的钻孔灌注桩, 桩端只进入砂层.地下室底板板厚400mm采纳带肋筏板（桩基承台）, 地下室顶板位于主楼一层楼面处, 为肋形楼盖, 板厚120mm, 地库顶面为井字楼盖, 板的区格为 3 X 3m, 板厚150mm.地下室底板及顶板均采纳整体现浇钢筋混凝土结构, 不留永久性变形缝, 施工阶段也不设后浇缝.该工程施工顺序见图一, 在底板和地下室墙全部施工完毕后, 第一阶段按图中第一、二、三区的顺序浇灌地下室顶板, 并施工一、二、三幢高层主楼, 至三幢高层主楼结构完工；第二阶段按图中第五、四、六区和第七区的顺序浇灌地下室顶板混凝土, 三个区之间间隔2~3个月, 于1999年中浇完全部地下室顶板.2000年春夏之交, 因雨季及顶板积水, 发现顶板板底渗漏, 经检查, 顶板可见且贯穿裂缝达245条, 比力集中于第四、第五和第六区, 裂缝主要位于小井格板内, 其走向为板的对角线方向, 如附图一所示.该工程在施工期间对桩基沉降进行了观测, 到目前为止, 三幢已建主楼基础最年夜沉降量27mm, 地库只观测一次, 未见沉降.二、钢筋混凝土结构裂缝及其控制（一）裂缝的分类裂缝根据宽度年夜小和发生的原因可分为微观裂缝和宏观裂缝.1、微观裂缝：尚未接受荷载的混凝土结构中存在肉眼不偏见（宽度小于0.05mm）的裂缝.微观裂缝可分为：1）粘着裂缝：围绕在骨料与水泥石（水泥浆凝固体）粘着面上的裂缝.2）水泥石裂缝：水泥浆凝固体中的裂缝（存在于骨料与骨料之间）.3）骨料裂缝：骨料自己的裂缝.年夜大都的微观裂缝是粘着裂缝和水泥石裂缝.微观裂缝发生的原因是在温度和湿度变动的情况下, 混凝土逐步硬化并发生体积变形, 由于骨料收缩很小, 受热时膨胀系数也较小, 而水泥石的收缩较年夜, 膨胀系数也年夜, 故混凝土中的变形是不均匀的, 不自由的.骨料和水泥石之间发生相互的约束力, 特别是水泥石收缩时引起的内应力较年夜, 从而引起水泥石裂缝和粘着裂缝.微裂缝的分布不规则, 且沿裂缝截面是不贯穿的, 故混凝土仍有良好的抗拉和抗剪能力.对防水防腐的使用也无危险性, 可认为是无裂缝结构.2、宏观裂缝：接受荷载（动、静荷载和变形引起的荷载）后混凝土结构中发生的肉眼可见（宽度即是和年夜于0.05mm）的裂缝.宏观裂缝可分为：1）结构变形裂缝：由外加荷载作用和地基不均匀沉陷引起的裂缝.2）资料特性裂缝：由水泥水化温差、混凝土干燥收缩及外界气温变动引起的裂缝.3）施工不良裂缝：由于混凝土浇注不密实、水灰比过年夜或过早拆模引起的裂缝.上述三种宏观裂缝中, 据年夜量调查统计结果.结构变形裂缝约占20%, 资料特性和施工不良引起的裂缝约占80%.实践证明, 在荷载作用下或在温度应力、收缩应力作用下, 钢筋混凝土结构中固有的微观裂缝会逐渐扩展并增多, 形成宏观裂缝.资料特性和施工不良引起的裂缝虽对结构的平安性影响不年夜, 但会影响建筑物的正常使用, 且在荷载作用下, 这些裂缝也可能会扩展而使结构破坏, 因此, 必需对宏观裂缝进行控制.（二）裂缝的控制1、裂缝的形式从裂缝的深度看有概况的、纵深（深度达构件厚度一半以上）的和贯穿的；从裂缝的断面看有上宽下窄的、下宽上窄的和等宽的；从位于构件平面上的方向看有纵向的、横向的和斜向的, 裂缝的方向一般情况下与主应力方向相垂直.2、裂缝的控制标准根据我国现行规范及工程实践经验, 处于分歧环境及使用要求下的钢筋混凝土结构的最年夜裂缝宽度（δmax）的控制标准为：无侵蚀介质, 无防渗要求δmax =0.3~0.4mm；轻微侵蚀, 无防渗要求δmax =0.2~0.3mm；严重侵蚀, 无防渗要求δmax =0.1~0.2mm；为了防止发生不允许的宏观裂缝, 应当采纳有效的控制方法, 采用需要的控制办法.3、裂缝的控制方法1）设置变形缝在不影响建筑物的正常使用和美观的情况下, 宜按现行有关规范要求设置永久性变形缝（伸缩缝、沉降缝或防震缝）.2）设置后浇缝当不允许或方便设置永久性变形缝时宜在施工阶段设置后浇缝, 其间距为20~30m, 或采纳间隔时间较长的施工缝分区施工.3）不设变形缝或后浇缝在这种情况下应对结构变形、资料收缩和徐变变形进行计算, 必需满足由上述变形产生的拉应力不超越混凝土的抗拉强度, 并应有下述的办法；设计办法：对墙、板等薄壁结构（厚度200~600mm）应增配构造钢筋（温度筋）, 提高混凝土的抗裂性能；配筋时尽量采纳小直径小间距的方案（如用￠8~14mm@150mm）, 全截面配筋率应在0.3%以上；结构突变或开孔处会发生应力集中, 应在转角或孔边设置构造筋或角筋；适当提高混凝土的极限拉伸及抗拉强度.施工办法：严格控制原资料质量和技术标准, 粗、细骨料的含泥量不超越1~1.5%；尽量减小水灰比（可加适当减水剂）；浇灌混凝土时下料不宜太快, 振捣时间5~15秒/次, 保证混凝土密实；加强混凝土养护, 坚持湿润15天以上.三、地下室顶板裂缝分析根据上述钢筋砼宏观裂缝发生的原因和裂缝控制的一般原理, 我们对该工程地下室顶板发生裂缝的原因进行了分析, 得出如下的看法.（一）顶板宏观裂缝主要是由于砼干燥收缩和气温变动而引起的, 因为顶板到目前为止只接受其自重和少量施工荷载, 结构变形很小, 不会引起裂缝, 而其面积很年夜, 原设计不设变形缝和后浇缝, 虽然采纳了分区施工, 但每区面积仍然偏年夜, 施工缝间距超越了后浇缝间距（20~30m）的要求.且顶板第三阶段施工的时间在比力炎热的夏季前后, 全部拆模后又经气温较低的冬春两季, 温差年夜, 收缩也年夜.由此在板中发生的主拉应力超越砼的抗拉强度而开裂.（二）从裂缝的分布和方向看, 第一、二、三区最早施工, 至少各有一边有伸缩缝余地, 故裂缝数量很少, 同时由于建了高层主楼, 靠近地下室墙、板周边刚度均较年夜, 裂缝伸展受到限制, 方向也不规则；第四区至第七区因第二批施工, 各边伸缩变形均受到一定的限制, 收缩应力和温度应力较年夜, 且未建高层主楼,总的来说板的周边刚度较小, 裂缝伸展较自由, 故数量较多, 关于裂缝的方向问题, 可以作如下的分析.如图二所示.图中（a）暗示当板宽B远小于板长L时,沿L方向的应力σx远年夜于沿宽度方向的应力σy,裂缝发生于板的中央且方向垂直于长边；图中（b）暗示当B<L但两者相差不年夜时, σx>σy, 裂缝发生于板的中间但方向倾斜；图中（c）暗示当B=L时,σx=σy, 裂缝为对角线方向.位于第四、五、六三个区交界的地库顶板处, 板中主要的有收缩和温度应力σx=σy, 但由于西北角（见图一）基础沉降年夜于西北角基础的沉降, 尽管这种不同沉降很小, 对建筑群的平安和正常使用不会带来损害但会在地库顶板中发生一定的拉应力Δσ, 增加了朝西南方向的拉应力（Δσ+σ）, （σ为σx和σy的合力）, 故此部份裂缝的方向朝着西南（或西南）方向, 且裂缝的宽度肯定增年夜, 如图三（a）所示, 第四, 五区靠南墙处, 因基础不同沉降引起的拉应力Δσ的方向与图（a）相反, 故拉应力合成结果改变了裂缝的方向, 如图三（b）所示, 此处的裂缝宽度必略小.（三）从设计方面看, 应该通过计算顶板每一区格的收缩应力和温度应力, 增配构造钢筋, 并使其符合配筋的构造要求.根据现场了解, 顶板配置了上下双层双向￠10@200钢筋网,其全截面配筋率虽满足配筋率的要求,但钢筋的间距过年夜,如能改配￠8@100钢筋网, 则效果会很好.其次, 顶板有开小洞处, 因洞角处应力集中, 也发生了斜向裂缝, 可能是未配洞角构造钢筋所致.另外, 最年夜间距是：长达215m的地下室顶板,设计上既无设伸缩缝, 后浇带也没有采纳微膨胀砼,不符合现行设计规范的规定, 是发生裂缝的重要原因.（四）从施工方面看, 施工缝间距过年夜.顶板底部有局部蜂窝现象, 说明砼捣筑欠密实.我们抽测了十四处顶板钢筋位置, 结果为：板底钢筋的砼呵护层厚度为16~20mm, 偏年夜；板顶钢筋的砼呵护层厚度为18~38mm, 更偏年夜；钢筋纵横间距为180~220mm, 说明呵护层厚度超越要求, 减弱了顶板的抗拉和抗弯能力, 板中钢筋分布也不均匀.上述问题是顶板裂缝的主要因素.另外, 施工期间, 地下室顶板作为施工场地, 没有及时覆土遮盖, 烈日暴晒也是发生裂缝的一个原因.四、地下室顶板裂缝的处置本工程地库顶板在使用阶段虽有覆盖土, 土上也栽有花草等常绿植物, 可坚持其处于湿润状态, 故温度变形将年夜年夜减少, 施工阶段呈现的裂缝有些将闭合, 有些宽度将减小, 但地库顶板是屋面板, 荷载也年夜, 必需严格防止渗漏, 其最年夜裂缝宽度不应超越0.1mm使其不影响地库的平安和正常使用.因此, 施工阶段发生的裂缝必需进行有效的修补.顶板裂缝修补处置顺序如下；（一）清除顶板杂物并冲洗干净（二）经进一步详细勘查, 发现顶板裂缝宽度一般为0.04~0.1mm, 每条裂缝平均长度为2米左右, 裂缝总条数经统计年夜约为250条, 主要分布在四, 五, 六区, 裂缝走向如附图一所示, 而且雨天从地下室里观察, 可见裂缝中有白色的游离钙析出物, 很明显, 裂缝年夜部份均贯穿地下室顶板.（三）根据以上裂缝的特点, 选用中科院化学研究所研制的“改性环氧树脂”系列资料对该工程顶板裂缝进行化学灌浆处置.1、资料选择改性环氧树脂浆材, 其具有以下优良性能：（1）起始粘度低, 可灌性好, 可灌入小至0.01mm的小裂缝中.（2）固化体的力学性能指标高, 抗压强度为70~90Mpa, 抗弯强度为30~80Mpa, 裂缝粘结强度为1.7~2.8Mpa.（3）粘结力强,可与混凝土形成一体.（4）固结体不容易老化.（5）固结体不受酸碱, 细菌等生物的侵蚀.2、施工工艺（1）清缝找出裂缝, 在裂缝明显处用切割机沿裂缝两边割开, 深度在0.5~1厘米左右,用凿子剔除概况松散层,形成“└┘”型槽, 用钢丝刷刷干净贯穿裂缝两面的浮土或堆积物, 使裂缝流露出来, 再用读数显微镜读出裂缝的年夜小.（2）预埋灌浆嘴在凿开处沿裂缝每隔30~50厘米预埋一个灌浆嘴头, 用胶泥固定灌浆嘴后, 在裂缝处的混凝土上下两面, 再用胶泥封闭裂缝.（3）试气灌浆前用空气压缩机试气, 试气有两个作用：检查裂缝是否止好；吹开缝内的灰尘, 形成更好的灌浆通道.（4）灌浆待止缝胶泥固化并有一定强度后, 配制改性环氧树脂灌浆液, 用手摇压力泵从预埋灌浆嘴管中灌入裂缝中, 使裂缝中布满浆液, 即可绑扎封闭灌浆管.（5）后处置待浆液固结后, 敲失落灌浆管.3、质量控制（1）裂缝的清理是保证质量的第一关, 裂缝中已布满了砂尘, 裂缝下概况有游离钙析出物, 若不清理干净, 则年夜年夜影响浆材的粘结力和固结体强度.（2）止缝是保证质量的第二关, 止缝后, 要求确保裂缝与灌浆系统形成密闭体系.（3）灌浆时, 要求灌浆压力到达0.4~0.5Mpa, 并恒压5分钟, 保证灌浆的质量.（4）控制进浆量, 保证裂缝布满浆液.从灌浆量看, 经统计, 平均每米裂缝的灌浆量为90毫升, 经施工过的裂缝宽度普遍为0.04~0.1毫米, 如果按0.1毫米宽度的裂缝计算, 每米长的裂缝容积才有14毫升, 可见进浆量足以到达要求.（5）由于施工阶段昼夜温差达15度, 根据已知的温度变动规律, 选择在温度较低的夜间进行灌浆.（6）在修补过的混凝土板裂缝处砌筑蓄水槽, 灌水浸泡24小时, 观察修补后裂缝是否渗漏, 以此作为补缝验收依据.（四）裂缝修补经检验合格后, 尽快做好永久性防水层, 覆土并做好排水设施, 防止顶板暴晒和积水.五、结语通过以上对地下室顶板裂缝发生原因的分析以及裂缝的修补处置, 并经过一按时间的验证, 该工程顶板裂缝获得了较有效的控制, 收到了较好的呵护钢筋、防止渗漏的双重效果.年夜面积地下室顶板发生裂缝是较为普遍的现象, 裂缝发生因素是复杂多变的, 处置的方法也是多种多样的, 只有认真分析, 正确找动身生裂缝的原因, 采用较为科学的处置方法, 使裂缝获得。

现浇混凝土剪力墙楼板裂缝原因分析防治措施及修补方案范文

现浇混凝土剪力墙楼板裂缝原因分析防治措施及修补方案1. 裂缝原因分析在混凝土楼板的施工中，由于各种原因，经常会出现裂缝。

其中，以下几种因素较为常见。

1.1. 结构设计问题1.剪力墙布置不合理。

剪力墙的位置、数量、面积等应符合设计要求，否则会影响到楼板的整体稳定性，从而产生裂缝。

2.钢筋布置不合理。

在楼板中应设置合理的钢筋，负责承担上部荷载的传递，如钢筋设不合理也会造成楼板裂缝。

3.预应力荷载不合理。

预应力荷载的大小、数量、分布等应符合设计规范，如果设计不合理，就会引起预应力系统的失效，从而导致楼板裂缝。

1.2. 材料问题1.使用劣质混凝土。

使用的混凝土材料若质量不合格或掺杂过多劣质杂质，容易影响混凝土耐久性和抗裂性能，从而导致楼板裂缝。

2.钢筋质量问题。

钢筋的质量直接影响到楼板的整体稳定性和抗裂性能，因此必须使用符合规范性能要求的钢筋材料。

1.3. 施工执行问题1.混凝土浇筑不到位。

浇筑混凝土时要注意振捣，以防止混凝土结构不均匀，从而形成楼板裂缝。

2.细节处理不到位。

楼板的施工过程中，一些细节处理不到位，例如梁板节点、裂口处理等，也会导致楼板出现裂缝。

3.温度、湿度等气象条件不稳定。

在具有明显季节性或气候变化的地区，当施工期间气温过高、过低或湿度过大、过小的时候，会产生裂缝。

2. 防治措施避免混凝土楼板出现裂缝需要从以下几方面入手。

2.1. 前期准备1.混凝土材料的选择。

在施工前，需要对混凝土材料进行检查，如外观、强度等等，以保证材料质量达到施工标准。

2.钢筋的检验。

在施工前，应对钢筋进行检验，如拉强度、弯曲性、规格等等。

3.确认结构设计方案合理性。

确认剪力墙、楼板钢筋等按照设计要求合理设定，以保证验收质量。

2.2. 施工阶段1.混凝土浇筑。

在混凝土浇灌时，应采取振捣措施，确保混凝土结构均匀。

2.细节处理。

在混凝土浇筑完成后，需要对一些关键位置、节点进行专门的细节处理，如钢筋连接点、楼板裂缝等等。

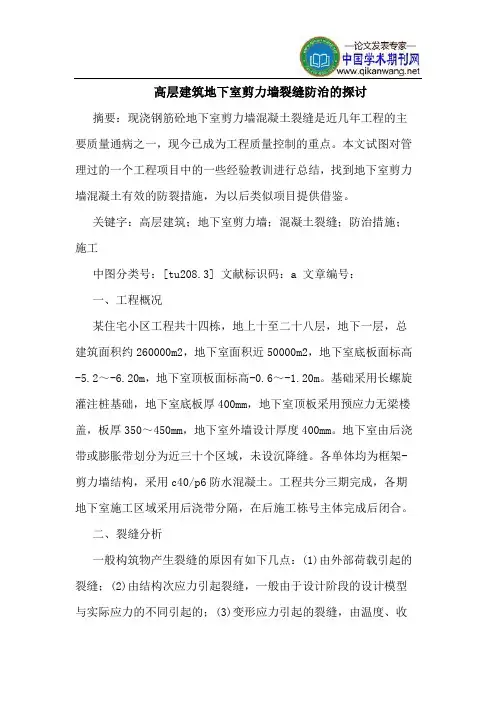

高层建筑地下室剪力墙裂缝防治的探讨

高层建筑地下室剪力墙裂缝防治的探讨摘要：现浇钢筋砼地下室剪力墙混凝土裂缝是近几年工程的主要质量通病之一，现今已成为工程质量控制的重点。

本文试图对管理过的一个工程项目中的一些经验教训进行总结，找到地下室剪力墙混凝土有效的防裂措施，为以后类似项目提供借鉴。

关键字：高层建筑；地下室剪力墙；混凝土裂缝；防治措施；施工中图分类号：[tu208.3] 文献标识码：a 文章编号：一、工程概况某住宅小区工程共十四栋，地上十至二十八层，地下一层，总建筑面积约260000m2，地下室面积近50000m2，地下室底板面标高-5.2～-6.20m，地下室顶板面标高-0.6～-1.20m。

基础采用长螺旋灌注桩基础，地下室底板厚400mm，地下室顶板采用预应力无梁楼盖，板厚350～450mm，地下室外墙设计厚度400mm。

地下室由后浇带或膨胀带划分为近三十个区域，未设沉降缝。

各单体均为框架-剪力墙结构，采用c40/p6防水混凝土。

工程共分三期完成，各期地下室施工区域采用后浇带分隔，在后施工栋号主体完成后闭合。

二、裂缝分析一般构筑物产生裂缝的原因有如下几点：(1)由外部荷载引起的裂缝；(2)由结构次应力引起裂缝，一般由于设计阶段的设计模型与实际应力的不同引起的；(3)变形应力引起的裂缝，由温度、收缩、膨胀、不均匀沉降等因素引起的，施工中可采取措施避免。

钢筋混凝土结构出现裂缝是不可避免的，在保证结构安全和耐久性的前提下，裂缝是人们可以接受的材料特征。

裂缝按其形状分为表面的、贯穿的、纵向的和横向的等，按其危害程度分为有害裂缝和无害裂缝。

判断裂缝有害还是无害，首先视它是否有害结构安全和耐久性，其次是否影响使用功能（如防水、防潮）。

工程实践表明，结构裂缝的发生原因很复杂，如对建筑物抗裂要求过严，必将付出巨大的经济代价。

科学的要求是将其有害程度控制在允许范围内。

本工程地下室面积大，且未设置沉降缝分格，剪力墙连续长度大，建筑高度高，极易产生地下室剪力墙伸缩裂缝。

墙体裂缝成因分析和防治措施方案

1 绪论建筑施工的过程中经常会存在一些质量问题，建筑裂缝种类繁多、形态各异，墙体裂缝是混凝土结构中比较常见的一种，这些裂缝的存在不仅会降低建筑物的抗渗能力，影响建筑物的使用功能的实现，甚至造成混凝土结构破坏和建筑物倒塌，墙体裂缝问题应该得到解决。

建筑工程的质量直接关系到人民生命财产安全、人身健康和公众利益等诸多方面，在关于商品房的质量投诉案件中，由于墙体裂缝、渗漏等涉及的纠纷或官司越来越多，墙体裂缝不仅影响建筑物的美观和使用功能要求(如引起建筑物透风、渗漏)：还可能破坏墙体的整体性，影响结构安全；甚至会降低结构的耐久性。

因此已成为住户评判建筑物安全的一个非常直观、敏感和首要的质量标准。

墙体裂缝作为一种质量通病，对业主在观感和使用上造成不良影响，一直困扰着业主和开发商。

因此分析墙体裂缝产生的原因，并制定相应的防治措施，已成为国家行政主管部门、房屋开发商及业主共同关注的课题。

根据近几年对市民投诉的统计资料来看，与建筑物裂缝有关的占90％以上。

因此，无论是从经济角度、观感角度及正常使用角度来说，建筑物的裂缝问题均是一个需要迫切解决的问题。

2 墙体裂缝的概述2.1墙体裂缝的危害墙体裂缝，特别是砖混结构住宅楼的现浇板裂缝、墙体裂缝、多层现浇框架填充墙裂缝，属于当前建筑物多发性、普遍性的质量顽症。

许多混凝土结构、砌体结构等建筑物在建设和使用的过程中出现了不同程度、不同形式的裂缝。

对于钢筋混凝土结构,裂缝使大气中的二氧化碳很快渗透到混凝土中去，加快了裂缝处混凝土的碳化速度，从而缩短了结构从制作到钢筋开始锈蚀(即碳化历程)所经历的时间。

而化学介质、气体、氧分子及水分子等也同时侵入裂缝。

破坏钢筋钝化膜，在钢筋表面发生电化学反应，引起钢筋锈蚀，影响结构的使用寿命。

如：钢筋混凝土梁、柱构件出现胀锈裂缝时(纵向裂缝)表明混凝土保护层内钢筋己严重锈蚀，结构的安全度随之迅速降低，结构的使用寿命大大缩短。

砌体结构的墙体裂缝则会引起建筑物的渗漏，降低建筑物的刚度、耐久性和抗震性能，若墙体裂缝进一步扩展，还可能会威胁到人的生命和财产安全。

地下室混凝土墙裂缝分析与防治

ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－８９７２．２０１３．０２．０１７
某工程位于钱塘江北岸，距离钱塘江大约ｌＯＯｍ。地下一层（局部三层），地上２６层。基础深度一９．７～一１４．７ｍ，基础结构为钢筋混凝土灌注桩和筏板基础，周围采用三面围护桩，一面（南面）大放坡，围护采用止水帷幕（即三轴搅拌桩）和钢筋混凝土灌刘景雷高世峰潘迪注围护桩，承台厚度１３００ａｍ～２ｒ０００ｍｍ，中国联合工程公司，浙江杭州５１００２２底板厚度７５０ｍｍ～１６００ａｍ。塔楼结构采用ｒＣｒａｃｋｓｉｎｂａｓｅｍｅｎｔｃｏｎｃｒｅｔｅｗａｌｌａｎａｌｙｓｉｓａｎｄｐｒｅｖｅｎｔｉｏｎ框架一简体剪力墙结构、板楼采用框架一剪ＬｉｕＪｉｎｇｌｅｉ，ＧａｏＳｈｉｆｅｎｇ，ＰａｎＤｉ力墙结构。ＣｈｉｎａＵｎｉｔｅｄＥｎｇｉｎｅｅｒｉｎｇＣｏｒｐｏｒａｔｉｏｎＺｈｅｊｉａｎｇ，Ｈａｎｇｚｈｏｕ，５１００２２地下室原设计的后浇带间距约为４０ｍ～６０ｍ（如图１）。地下室结构：地２．８ｍ～３．２ｍ。摘姜下二层层高３．７ｍ，地下一层层高６ｍ（局本文根据工程实际情况，对混凝土裂缝的特（３）地下室外墙中，两柱中间部夹层２．９ｍ）。地下室外墙厚度４００ｍｍ征和主要原因进行了较全面的分析，针对地位置存在一条上下贯通，且宽度约为和３５Ｏｍｍ两种，原配筋采用双向两层配下室外墙易产生裂缝提出了预防措施和补救０．２ａｍ～０ｒ．３ａｍ的裂缝。ｒ置：竖向钢筋为中１４＠１５０，水平钢筋为措施：加强优化设计，增强混凝土的抗裂能（４）在设置后浇带处和外墙转角处一中ｌ８＠１５Ｏ、中ｌ６＠ｌ５０、中ｌ４＠１５０三种。力减少约束；组织合理顶板和外墙施工于２００９年１月底完混凝土温差和收缩，发现裂缝后，根据裂缝（５）随着施工的进展，裂缝的数量增毕，经过春节假期，２月底开工，拆模发现特征进行有效修补，从而克服混凝土开裂的多及宽度的发展同混凝土暴露在大气中的时外墙存在大量的裂缝，间距２ｍ～３ｍ存在一质量通病。间长度有关。条，且在外墙柱子附近和两柱间中心位置裂（６）地下室土方回填后，只有少量的缝较为突出，长度延伸下楼板，裂缝宽度关键词地下室；混凝土；裂缝；聚氨酯裂缝会渗漏水，一股水量不大。多为小于０．２ｍｍ。Ａｂｓｔｒａｃｔ３．２预防措施Ｂａｓｅｄｏｎｐｒａｃｔｉｃａｌｅｎｇｉｎｅｅｒｉｎｇｓｉｔｕａｔｉｏｎ，ｔｈｅ２地下室墙体裂缝产生的原因３．２．１优化设计ｃｈａｒａｃｔｅｒｊｓｔｊｃｓｏｆｃｏｎｃｒｅｔｅｃｒａｃｋｓａｎｄｔｈｅｍａｉｎ（１）设计原因（１）以” 代换 ”外墙钢筋配置抵抗混ｒｅａｓｏｎｓｗｅｒｅｍｏｐｅｃＯｍｐｒｅｈｅｎｓｉｖｅ】ｙａｎａｌｙｚｅｄ． Ⅸ 混凝土结构设计规范（ＧＢ５００１０－凝土裂缝ＥａｓｙｔｏｐｒｏｄｕｃｅｃｒａｃｋｓｆｏｒｔｈｅｂａｓｅｍｅｎｔｗａｌＩ，２００２）规定现浇钢筋混凝土墙体伸缩缝的最根据施工经验，水平钢筋间距为１５０ａｍｒＴｈｉｓｐａｐｅｒｐｕｔｓｆｏｒｗａｒｄｐｒｉｎｃｉｐａｐＩｒｅｖｅｎｔｉｖｅ大间距２０（露天）～３０（室内或土中），但的混凝土墙体极易产生竖向裂缝，在两个构ｍｅａｓｕｒｅｓａｎｄｒｅｍｅｄｉａ】ｍｅａｓｕｒｅｓ：Ｓｔｒｅｎｇｔｈｅｎｉｎｇ在实际的设计中，远远超过这个数值（如图件配筋率相同的情况下，采用小直径、小间ｔｈｅｏｐｔｉｍａ］ｄｅｓｉｇｎｔｏｒｅｉｎｆｏｒｃｅｃｏｎｃｒｅｔｅｃｒａｃｋｍｇ１）。伸缩缝间距过大，但地室墙体的水距钢筋配置可提高钢筋混凝土外墙的极限ａｎｄｒｅｄｕｃｅｃｏｎｓｔｒａｉｎｔｓ；Ｏｒｇａｎｉｚａｔｉｏｎｏｆｒｅａｓｏｎａｂｌｅ平钢筋仍按构造钢筋配置，这是地下室墙体抗拉变形能力。经过分析建议水平钢筋采ｃｏｎｓｔｒｕｃｔｉｏｎａｎｄｍａｉｎｔｅｎａｎｃｅｔ０ｒｅｄｕｃｅｔｅｍｐｅｒａｔｕｒｅ较易开裂的原因。用小直径、小间距的配筋方式，钢筋间距ａｎｄｓｈｒｉｎｋａｇｅｏｆｃｏｎｃｒｅｔｅ；ａｎｄｂａｓｅｄｏｎｔｈｅ（２）材料原因１ＯＯｍｍ为宜，经设计统～按等截面原则代ｃｈａｒａｃｔｅｒｊｓｔｉｃｓｏｆｃｒａｃｋ．ｅｆｆｅｃｔｉｖｅｒｅｍｅｄｉａｔｉｏｎ混凝土骨料原材料质量不良，配合比不换将 ① １８＠１５０改为中１６＠ｌＯ０，中１４＠１５ＯｉＳａｄｏｐｔｅｄ．ｔｈｕｓｔｏｏｖｅｒｃｏｍｅｑｕａｌｉｔｙｄｅｆｅｃｔｓｏｆ当、ＨＥＡ微膨胀剂的掺加量的比例不满足改为中１２＠１ｏ０，如果钢筋已经绑扎的令附ｃｏｎｃｒｅｔｅ设计要求、泵送混凝土的塌落度控制差或水加筋为中１０＠ｌ５０。Ｋｅｙｗｏｒｄｓ泥用量过多，施工过程中任意加水等。（２）增加膨胀加强带ｂａｓｅｍｅｎｔ；ｃｏｎｃｒｅｔｅ；ｃｒａｃｋｓ；ｐｏｌｙｕｒｅｔｈａｎｅ（３）地下室墙体暴露时间混凝土墙体裂缝与墙体长度有关，长土是混凝土最佳的养护介质，地下室外度越长受温度干缩变形影响越大，产生的可随着我国经济的快速发展，土地利用墙拆模后及时回填是控制混凝土早期、中期能性就越多，建议每２０ｍ～３０ｍ设置一条后牢越来越高，地下人防、车库、商场等的要开裂的有利因素。但目前由于地下室施工需浇带。经设计同意增Ｊｍ３条膨胀加强带，确求，地下室的开发和利用更加普遍，同时设做外防水层或其他一些原因，常常拆模后长保每２０ｍ～３０ｍ设置一条膨胀加强带（如图计向着宽度、深度越来越大发展。地下室外时间暴露于大气中，这类薄而长的结构对温２）。墙因采用商品混凝土，受到自身材料非均质度、湿度变化较敏感，常因附加的温度收缩（３）增强混凝土的抗裂性能特性的限制，在外荷载和温度、收缩、膨应力导致墙体开裂。伸缩缝的设置是按照埋地下二层发现外墙存在裂缝后，在地下胀、＿，ｉ均匀沉降等因素的作用下，容易产生入土中或室内设计。但长时间暴露在大气中层（含夹层）混凝土配料过程中，将地下裂缝。根据不同的工程，研究的内容和方式是导致产生裂缝的主要原冈。室内外均采用ＨＥＡ混凝土膨胀剂，地下室也不同。这些裂缝轻者导致渗漏，重者外墙添加聚丙烯纤维丝５０ＫＧ／ｍ �

剪力墙裂缝成因分析与施工防治措施

施工及监理企业没有对高层建筑的特点有深入的了解，没有足够容易出现裂缝。的知识和经验准备，力墙出现裂缝也就在所难免。剪某工程地下２层，上２地２层，采用素混凝土桩，筏板基础。和水灰比。细骨料用量过大，会使混凝土弹性模量变小；而水灰
中图分类号：Ｕ７５７Ｔ５．文献标识码：Ａ
在剪力墙施工过程中，容易出现墙体裂缝现象，已经成为应用，这由此带来水泥强度等级的提高和单方混凝土水泥用量的增
一
个质量通病。尤其在经济不断发展，楼层越来越高的背景下，大。而水泥强度等级越高，水泥用量越大，混凝土的收缩越大，越预拌混凝土为了满足运输、泵送的要求，增加了细骨料用量
第３６卷第１０期
・
１２・２
２０１０年４月
山西建筑
ＳＨＡＮＸＩＡＲＣＨｒＥＣＴＵＲＥｒ
Ｖ０．６Ｎｏ．０１３１Ａｐ．２１ｒ ቤተ መጻሕፍቲ ባይዱ０
・
施工技术・
文章编号：０９６２（００１ —１２０１０ —８５２１）００２ —２
凝土的约束而产生拉应力，当这个拉应力超过混凝土极限抗拉强
２裂缝产生的原因分析
２１混凝土的收缩应力过大．
混凝土在空气中结硬时，其体积会收缩。它由凝胶体本身体度时，就会引起混凝土表面开裂。当墙体模板拆除时间过早时加积的收缩（化学收缩）和混凝土因失水产生体积收缩（干燥收缩）速了这种情况的发生。

地下室混凝土裂缝控制的分析

中国新技术新产品
一１９６—
摘要：地下室钢筋混凝土筏板、台、承墙的裂缝问题已成为一种新的常见工程质量通病。本文分析了对地下室混凝土开裂的原因和分布
规律，提出各种处理措施，供大家参考。
关结构的裂缝是不可避免的，但混凝土强度极低，必须采取一定的养护制度，以其有害程度是可以控制的，有害与无害的界限由保证混凝土在早期尽可能少产生收缩。结构使用功能决定，裂缝控制的主要方法是通过３３混凝上的降温和保温工作：对于厚大．３设计、工、施材料等方面综合技术措施将裂缝控体积混凝土，施工时应充分考虑水泥水化热问制在无害范围内。题。利用浇水保温措施，覆盖塑料薄膜、苇等温陵３．１设计方面进行隔绝养护，以防止由于混凝土内外温差过大３．设计中的 “ ．１１抗与放” 。在建筑设计中应而引起的温度裂缝。处理好构件中“ 抗与放” 的关系。混凝土结构在硬３．避开暴雨和高温季节施工３．４钢筋在长期潮湿环境影响下锈蚀，导致耐久性化和使用过程中必然会产生一定量的收缩、变综合所述，料级配、材结构约束、结构配筋、降低缩短，，引起我们的高度重视，因此必须并认形，从而导致结构的变形。如果结构完全处于自施工工艺、养护条件以及环境温湿度气象条件等由变形无约束状态下，内应力为零，就不可综合因素都影响结构约束内力及裂缝的出现。则也真做好钢筋混凝土的裂缝控制。２裂缝原因分析和分布规律能产生裂缝。若结构处于约束状态下，首先要求地下室混凝土早期开裂，结构渗漏、造成混凝土是应有足够的变形余地，如果结构满足此要求，强度降低、钢筋锈蚀强度降低等一系列质量隐２．１抗裂能力不足则必然会患，响了地下室结构的耐久性。对混凝土裂缝２．．１地下室底板主要受垫层的约束，由于则不产生约束应力。如不满足此要求，１影其约束力较小，土中产生的收缩变形较小，产生约束应力，混凝当约束应力超过混凝土的抗拉强的看法，们应报以客观的态度，我避免走极端，采位于底板之上的地下室外墙。受到底板强有力度时，导致混凝土开裂。因此，对于处于约束状态取积极的措施加以控制和修补，将裂缝控制在的约束，外墙板混凝土产生的限制收缩力比较下的结构，足够的变形余地时，没有必须采取有无害范围内。少量有害裂缝采用近代化学灌浆大，产生竖向裂缝，因而地下室外墙的配筋中要力措施， “ ” 用抗的办法来防止混凝土裂缝的产技术处理，足满设计使用和耐久性的要求。随着有适量用于抗裂的水平构造筋，以提高地下室外生。在结构设计中，设计人员应灵活地运用“ 与当今对混凝土耐久性研究的不断深入，抗材料科学墙钢筋混凝土的变形能力。放” 相结合的办法，在结构选择方面和材料选择的不断发展和建筑技术水平的不断提高，相信混２２当柱子与剪力墙连在一起时，由于柱方面采取综合措施，用 “ 与放 ” 合、以凝土裂缝问题侩得以圆满地解决。．．１采抗结或抗为主、或以‘ ” 傲为主的设计原则。４裂缝的治理子的截面和配筋率都比墙体大得多，当混凝土产 ‘ ” ３２设计中应尽量避免结构断面突变，．１避尽管在施工中采取了适当的控制裂缝措生收缩时。两者产生的收缩变形相差较大，易在可但墙柱相连部位出现过大的应力集中而开裂。免因尺寸效应而带来的应力集中。如因结构或施，以大大地减少了裂缝的出现。如果仍有２２混凝土生产及施工方法不当造型方面原因等而不得已时，分考虑采用加少量裂缝的出现时，应充我们应当采取综合治理的方２１因多次使用而表面粗糙的清水模板，强措施，２－避免结构因此而产生裂缝。法，具体步骤如下：在浇筑凝土前不涂刷脱模剂或充分润湿，浇筑后３３在常见的混凝土裂缝中，相当部分．１有４．１对地下室外墙的裂缝，首先沿缝凿… Ｖ’ 的混凝土表面因模板吸水而缺少水分，从而导致都是由于混凝土收缩而直接或间接造成的。我形槽，清除槽内杂物，持缝面清洁、，并保干燥用普通混凝土在干燥环境下永远呈收缩趋聚合物水泥砂浆封缝。然后用非焦油型聚氨酯表面的塑性裂缝的产生，若拆模后养护不足，会们知道，因降温和干燥而进一步开裂。势，要解决由于收缩而产生的裂缝，利用膨胀剂防水涂料对裂缝处做二布四涂加强处理。２２混凝士人坍落度过大，引起混凝土的膨胀性能来补偿混凝土的收缩无疑是从根本．２模４对整个地下室外墙，２用非焦油型聚氨酯离析而造成墙体？昆凝土的匀质性变差，往往造上解决了因收缩而产生的混凝土裂缝问题。防水涂料做一布二涂防水处理。施工前应检查成混凝土在硬化时收缩应力不均而产生裂缝。３．重视构造钢筋的配置。．１４在结构设计中。混凝土基面的平整度和表面的洁净情况，对未２３局部振捣过分，２使该处砂浆聚集，造成设计人员应重视对于构造钢筋的配置，严禁对构满足施工要求的混凝土基面采取相应措施以达人为的结构薄弱环节而导致该部位混凝土开裂。造钢筋的随意抽撤，特别是楼面、墙板等薄壁构到防水涂料对基面的要求。施工时要控制好每２４拆模后养护不及时，．２温差变化大，外墙件更应注意构造钢筋的直径和数量的选择，以层防水涂料涂膜的厚度和均匀性，玻纤布应展板混凝土会产生较多的温差干缩裂缝。避免此类裂缝的产生。开平铺，并用干净的滚筒滚压使聚氨酯涂料渗出２５地下室回填土拖延时间长，当温度骤２３５对于大体积混凝土，设计中应尽量利表面，．１要求无起皱、脱壳、白现象。后一层涂料露降时，引起较大温差应力而开裂。当回填土完成用混凝土后期强度（天）以减少混凝土单方用应在前一层涂层表干后方可施工。６ｏ。４３基坑回填土。基坑回填土质量对地下室后，裂缝处会产生漏水。灰量，积极采用各类混凝土掺合料。２混凝土的原材料选择和配合比设计不３３材料选择和混凝土配合比设计２防渗漏有着十分重要的作用，回填质量好，可大当３．根据结构选择合适的混凝土等级及水大减小水的渗透性并减小地下室外的水压。在．１２２．３１粗细集料含泥量高，使混凝土强度下泥品种、，量避免采用早强高的水泥。等级应尽工程中，基坑回填土应采用粘土，每层不超过降，干缩量增大。３．．２２选用级配优良的砂、材料，石原含泥量３ｍ分层夯实。０ｍ，５结束语２．３２膨胀剂在混凝土中掺量不够，或膨胀要小。剂质量过差。３．．３优化配合比设计，２为降低水化热，应适对混凝土裂缝的看法，我们应报以客观的３２３混凝±过分缓凝时，使其长时间处于当提高粉煤灰掺加量，可以明显地降低水泥用态度，避免走极端，采取积极的措施加以控制和塑性阶段，昆凝土外墙表面的脱水速率一旦高于量、降低水灰比。谨慎使用掺有微膨胀剂的外加修补，将裂缝控制在无害范围内。少量有害裂缝内部的供水速率时，混凝土面层收缩大（此时混剂。采用近代化学灌浆技术处理，足设计使用和耐满３现场施工操作方面３久性的要求。随着当今对混凝土耐久性研究的凝土尚未达到足够的抗拉强度）导致塑性收缩，３．３１浇捣工作：浇捣时，振捣棒要求快插慢不断深人，材料科学的不断发展和建筑技术水裂缝出现。相信混凝土裂缝问题将导以圆２．３４混凝土砂率偏高，混凝土的干燥收缩拔，根据不同的混凝土坍落度正确掌握振捣时平的不断提高，也随之增大，而产生千缩裂缝。间，避免过振或漏振，应提倡采用二次振捣、二次满地解决。参考文献２５混凝土中水泥用量过大，产生较的抹面技术，除泌水、＿３以排混凝土内部的水分和气水化热，因温度应力引起温差收缩，从而产生表泡，对减少混凝土裂缝有利。【赵敏娟，１］蒲明贤．浅谈混凝土裂缝原因及防治面裂缝。３２混凝土养护：在混凝土裂缝的防治工Ｉ．，３ｌ山西建筑，０－０２．１２８１－００３混凝土裂缝的控制措施作中，凝土的早期养护工作尤为重要。新浇对混

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
