如何区分零线和地线及接错的后果
如何区分零线和地线及接错的后果
零线和地线区别
1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。
2.地线的对地电位为零,是就近接地。
3.零线的对地电位不一定为零。零线是在最近的变电所接地，和本地的接地可能
有一定的电位差。
4.零线有时候会电人。当火线有电，但设备不工作时，可能是零线断了，从断点
靠近设备一端的零线都是带220V电的，和火线一样。
如何区分零线和地线
一、接线标准：
火线(L)颜色须用红色、黄色、绿色
零线(N)颜色须用黑色、蓝色
地线(PE)颜色须用黄、绿双色线
面对3孔插座，左零，右火，中间地
二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电
断路器动作说明是地线,否则是零线.测试时要注意安全，可能会有小火花，要有
心里要准备，别吓一跳！
三、如果在家中：
1、通电，用电笔测，会亮的全是火线。
2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，
刚才不亮，现在亮的全是零线。
3、剩下不亮的全是地线。
最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头
上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.
四、用万用表
将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高
的是火线，低的是零线，电压为0的是地线。
零线对地电阻小于4欧为可靠接地。用万用表置于交流档地250v测火线与零线、
火线与地线的压差，两值相差在5v以下为可靠接地。
接错的后果
一、因为是交流电，所以火和零互换对电器没什么影响。面对3孔插座，左零，
右火，主要是维修时用。最好还是别换。
二、零和地接反或混接，这个平时没事，但比较危险，地线不能接到零线上。否
则导致设备外壳带电。（一般设备正常时外壳几乎不带电）
三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做
长久的用，有许多不利因素，如：由于接地点环境的变化（雷雨、湿度等）导致
电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易
受到影响及严重损坏。

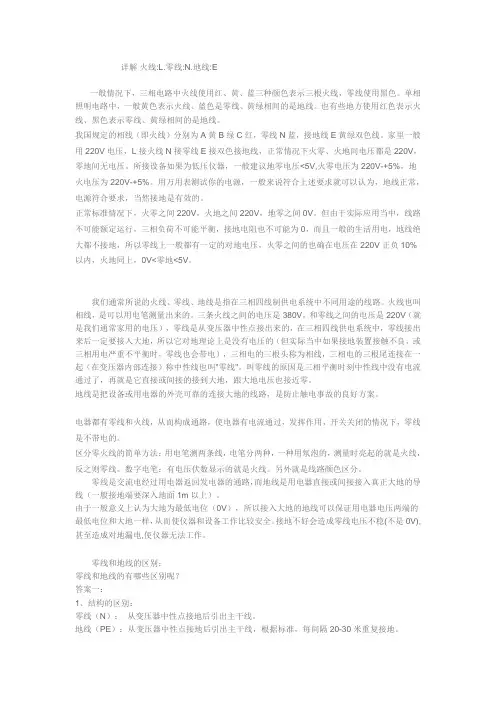

详解零线火线地线
详解火线:L.零线:N.地线:E一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
我国规定的相线（即火线）分别为A黄B绿C红，零线N蓝，接地线E黄绿双色线。
家里一般用220V电压，L接火线N接零线E接双色接地线，正常情况下火零、火地间电压都是220V，零地间无电压。
所接设备如果为低压仪器，一般建议地零电压<5V,火零电压为220V-+5%，地火电压为220V-+5%。
用万用表测试你的电源，一般来说符合上述要求就可以认为，地线正常，电源符合要求，当然接地是有效的。
正常标准情况下，火零之间220V，火地之间220V，地零之间0V。
但由于实际应用当中，线路不可能额定运行，三相负荷不可能平衡，接地电阻也不可能为0，而且一般的生活用电，地线绝大都不接地，所以零线上一般都有一定的对地电压，火零之间的也确在电压在220V正负10%以内，火地同上，0V<零地<5V。
我们通常所说的火线、零线、地线是指在三相四线制供电系统中不同用途的线路。
火线也叫相线，是可以用电笔测量出来的。
三条火线之间的电压是380V，和零线之间的电压是220V（就是我们通常家用的电压），零线是从变压器中性点接出来的，在三相四线供电系统中，零线接出来后一定要接入大地，所以它对地理论上是没有电压的（但实际当中如果接地装置接触不良，或三相用电严重不平衡时，零线也会带电），三相电的三根头称为相线，三相电的三根尾连接在一起（在变压器内部连接）称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。
电器都有零线和火线，从而构成通路，使电器有电流通过，发挥作用，开关关闭的情况下，零线是不带电的。
零线、地线、火线知识点
零线、地线、火线知识点
零线、地线、火线知识点主要包括以下几点：
零线是变压器二次侧中性点引出的线路，与火线（L）一起可以提供电气设备进行工作。
零线在变压器中性点直接接地系统中，是中性点的引出线，对地电压接近为零。
地线是在电系统或电子设备中，接大地、接外壳或接参考电位的一个导线。
一般电器上，地线接在外壳上，以防电器因内部绝缘破坏导致外壳带电而发生触电事故。
火线是电路中用来传输电能的导线，工作电压通常为220V，俗称“相线”。
一般情况下，地线电阻和零线相比较小，人站在大地上去触摸零线时，绝大部分电流会从地线中流走，因此损耗较小；但当人触碰带电的火线时，会有较大电流通过人体，并由火线的入地电阻泄放。
总的来说，零线和火线主要用来提供电能和传输电能；而地线的主要作用是保护接地。
在安装电线时，需要注意将火线、零线和地线正确连接在电器设备上，并确保地线连接的可靠性，以保障用电安全。
4个辨别火线和零线的方法
4个辨别火线和零线的方法
电工必看：怎么辨别火线和零线？
一般电线里会有三根线，分别是火线、零线和地线。
如果电工在作业时不能准确判断这三根线导致接线错误，很容易造成电线短路，从而引发安全事故，是非常危险的。
学会判断火线和零线是一个电工的基础功，以下几种方法都可以帮助电工快速分辨火线和零线。
1、看符号标志
电线的接头部位有字母符号，“L”代表火线，是“Live”的缩写；零线的字母符号是“N”，是“null”的缩写；最后一个“E”字母符号是“earth”的缩写，代表地线。
2、按颜色分辨
如果电线颜色是符合国家标准敷设的，就可以通过电线颜色来区分火线和零线。
电线有黄色、绿色、红色分别表示三相火线，黄色代表A相，绿色代表B相，红色代表C相。
其中，蓝色代表零线，黄绿双色代表接地线，红色则代表火线。
不过完全靠颜色分辨火线和零线也不是特别靠谱，因为有时候颜色不是绝对的，在不同情况下，电线的颜色可能表达的含义也不同，所以有经验的老师傅都不会完全按颜色分类。
3、用电笔区分
在通电的情况下用电笔测试，会亮的是火线，剩余两根线则是零线和地线；确定火线后，用剩下两条线分别与220V灯泡相连，再连接火线并通电，灯泡正常亮的是零线，灯泡微亮的则是地线。
4、用万用表区分
将万用表档位打到交流电压750V档或250V档，一根表笔接被测电线，另一根与墙面或地面接触。
测出来的电压值在220V左右的是火线；测出来的电压很低，几乎为零的，则是零线。
零线和地线的颜色区别-零线和地线的区别
第 1 页 共 7 页 零线和地线的颜色区别|零线和地线的区别 零线和地线的区别 在室内装修设计安装电路的时候，才会听到零线、地线和火线，很多人可以区分火线和零线，但是搞不懂为什么还要多此一举设置一根地线，那么零线和地线到底有什么区别呢?下面是WTT整理的零线和地线的区别，供大家参考! 火线地线零线 为了使交流电有很方便的动力转换功能， 通常工业用电，三根正弦交流电。电流相位(反映电流的方向大小)相互相差120度。通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫“零线”。叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案.火线又称相线，它与零线共同组成供电回路。在低压电网中用三相四线制输送电力，其中有三根相线一根零线。为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。 火线、零线、地线的颜色 第 2 页 共 7 页
按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线-A相黄色，B相绿色，C相红色。零线-淡蓝色。地线是黄绿相间。如果是三相插座，左边是零线，中间(上面)是地线，右边是火线 用电分为动力用电和家用电. 动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。 家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。一般情况下红色是火线，蓝色是零线，黑色是地线. 动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器第 3 页 共 7 页
什么是零线、地线、火线和中线？
什么是零线、地线、火线和中线？有的人误以为零线就是地线,把家用电器的接地和零线接一起,那么火线在和零线形成回路的同时也和家用电器的外壳形成回路,使外壳带电,尤其是在零线因故障已断开而电源插座接地又不好的情况下更容易触电。
1、零线在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆，这样才能保证用电设备正常使用。
零线(N)：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
(从变压器中性点接地后引出主干线) 。
1.零线是变压器二次侧中性点引出的线路，与相线构成回路对用电设备进行供电，通常情况下，零线在变压器二次侧中性点处与地线重复接地，起到双重保护作用。
2.零线（N）：主要应用于工作回路，从变压器中性点接地后引出主干线。
3.地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从的接地体流入大地。
（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）4.零线带电是没有良好接地的体现，如果良好接地了，电流会流入地下，用电笔将会检测不出来。
如果用电笔检测出零线带电，要么是零线断了，要么是接触不好。
但是，这其实是结果，而不是零线带电的原因。
零线和火线有什么区别：1.零线和地线这两个是不同的概念，不是一回事。
2.地线的对地电位为零。
使用的电器的近点接地。
3.零线的对地电位不一定为零。
零线的近接地点是在变电所或者供电的变处4.零线有时候会电人，在什么时候呢？当你的电炉子不发热了，千万不要以为没电了，不会电人，错啦！有可能存在这样的可能，离你的电器很沅的地方N线断开了，用电压表一量会发现，电器的LN线都是市电的电压！5.地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品！6.在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中间。
老电工教您什么是火线、地线、零线、,一分钟学会
老电工教您什么是火线、地线、零线、，一分钟学会今天来带大家认识电线的区分火线地线零线按照接线标准火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座，左零，右火，中间地家庭电路中零线、火线的判断方法1、通电，用电笔测，会亮的全是火线。
2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线，剩下不亮的全是地线。
最简单的方法：用电笔确定火线后,分别用两根裸线和火线接在220V灯泡上,从亮度上就可以区别零和地.亮的是零,稍暗的是地。
（要注意安全呦）利用万用表判断火线和零线将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。
要是交流档打的是对的，电压要比实际值小，要是一不小心打错到了电阻档，你就会和万用表一起挂掉呦小贴士：零线对地电阻小于4欧为可靠接地。
用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。
零线和地线接错的后果一、因为是交流电，所以火和零互换对电器没什么影响。
面对3孔插座，左零，右火，主要是维修时使用。
二、零和地接反或混接，这种情况比较危险。
因为地线如果接到零线上，会导致设备外壳带电。
（一般设备正常时外壳几乎不带电）三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做长久的用，有许多不利因素，如：由于接地点环境的变化（雷雨、湿度等）导致电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易受到影响及严重损坏。
中性线,零线,地线的定义和区别
中性线，零线，地线的定义和区别火线或者相线，相信对于大多的电力作业人员来说都是相当熟悉的，但是对于零线，地线，中性线来说，一部分的人反而没有那么的清楚，甚至可能还会搞错。
那么中性线，零线，地线究竟有什么区别呢？一，中性线，零线，地线的定义区别简单说，中性线和零线都是从电源的中性点引出来的导线。
中性点接地后引出来的导线叫零线。
中性点没有接地引出来的导线叫中性线。
和大地接通的导线叫地线。
二，中性点与零点、中性线与零线的区别1，当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。
中性点分电源中性点和负载中性点。
由中性点引出的导线称为中性线，简称中线。
如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。
2，通常220伏单相回路两根线中的一根称为“相线”或“火线”，而另一根线称为“零线“或”地线”。
“火线”与“地线”的称法，只是实用中的一种俗称，特别是“地线”的称法不确切。
严格地说，应该是：如果该回路电源侧（三相配电变压器中性点）接地，则称“零线”；若不接地，则应称“中性线”，以免与接地装置中的“地线”相混淆。
3，当为三相线路时，除了三根相线外，还可从中性点引出一根导线，即中性线，从而构成三线四线制线路。
这种线路中相线之间的电压，称为线电压，相线与中性线之间的电压称为相电压。
4， 中性点是否接地，亦称为中性点制度中性点制度可以大致分为两大类，即中性点接地系统与中性点绝缘系统。
而按照国际电工***（IEC）的规定，将低压配电系统分为IT、TT、TN三种，其中TN系统又分为TN－C、TN－S、TN－C－S三类。
由以上比较我们还可以得出电网中性点不同运行方式下的安全措施，即中性点的绝缘运行方式和中性点的直接接地运行方式。
中性点绝缘运行方式下应做到：①所有用电设备都必须采用保护接地，而不允许采用保护接零；②中性线的机械强度应与相线相同，中性线不允许断开；③中性线电流不应超过变压器二次线圈额定电源的25%，三相负荷电流不应相差太大，以免影响三相电压的平衡；④杜绝中性线直接接地，低压配电盘必须设置三相绝缘**装置，以便及时发现和排除低压电网中的接地故障；⑤配电变压器二次侧应加装4只避雷器，以防止雷电过电压。
使用万用表如何分辨出零地线
使用万用表如何分辨出零地线
把万用表打到交流档500V档，先将其中一表笔接地或用手捉。
要注意安全，档位一定不要打错另一表笔去测，如果是在190V到230v左右变化，这就是火线，如果很杂的几十伏变化这就是零线，如果是只有几伏变化或不变，就是地线。
地线又称做避雷线，是用来将电流引入大地的导线;电气设备漏电或电压过高时，电流通过地线进入大地。
所以不能当零线用。
在一个供电系统中，所有的零是相通的可以共有，但要注意电缆能承受的电流。
在某些情况下，零线和地线就有点难度了，因为一般常用的交流供电系统，在配电室处，零线和地线是接在一起的。
不过一般来说，常用黄绿双色的导线做为接地线。
地线和零线有什么区别
地线和零线有什么区别
地线顾名思义是与大地连接的线，在电气中将大地规定为0电位点，含有无穷大的正电荷和负电荷，一般连接方式是通过预埋铜板或预埋铁桩，需要预埋2米以下，并且要求接地电阻小于4Ω。
零线顾名思义即零电位的线，在常规三相五线制供电中为了得到220V相电压而连接的导线，一般是从变压器二次侧三相线圈中性点引出。
地线和零线功能不同：
在三相五线制接线中零线与火线组成供电回路，电流与火线一致。
但在三相负载不平衡时零线并不能保证在零电位点，所以一般零线在从变压器引出时都会再接地。
地线在三相五线制中是为了保证用电安全，保证用电设备的金属外壳与大地电位保持一致为零电位点，防止触电事故的发生。
在平时使用过程中如果用户侧有重复接地的接地线，也可以把地线当做零线使用，但在三相四线制供电中没有地线，缺不能把零线当做保护地线使用。
在弱电控制系统中大部分都要求零线就地重复接地，以保证零线的零电位点。
安全用电之火线零线地线详解
安全用电之火线零线地线详解为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。
一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
是否可以地线和零线接到一起？这样接是不安全的，所以是不允许的。
零线在变压器端是和大地相联的，由于从变压器到用户的零线有一定的电阻，所以在用户端零线和地之间电压往往不为零，假如没有地线的话，若电器发生故障，零线或火线与用电器金属外壳连接，那么用电器和大地之间的电压就不为零，所以是不安全的，这时如果零线断开的话，那么是很危险的。
地线是用户就近接地的一条线，在正常情况下与大地的电压为零，良好的地线与用电器的金属外壳相连，在电器发生故障时，能确保外壳与地的电压为零，这样就起了安全保障作用。
如果把零线和地线并在一起作为一条线，如果这根线断开了，且用电器的开关是闭合的，即使正常的用电器也会整个外壳带电，这样是非常危险的。
所以用电时，对带有金属外壳的用电器除了接火线、零线外，为了安全外壳还要接地线。
实际应用中，给你三根线，一根是火线，一根是零线，还有一根是地线，假如三根线的颜色一样！你如何能区分开来？1、相线L(Live)颜色须用红色、黄色、绿色；零线N(Neutral)颜色须用黑色、蓝色；保护地线PE(Protect Earth)颜色须用黄、绿双色线。
2、用电笔测出火线，会用钳型电流表吗？相线(火线)和零线的电流是一样的，地线上正常时是没有电流的。
3、零线是有电流流过；地线是保护用，正常工作没有电流，只有短路和漏电时才有电流，要求接地电阻很小，设备端一般外壳保护接地。
