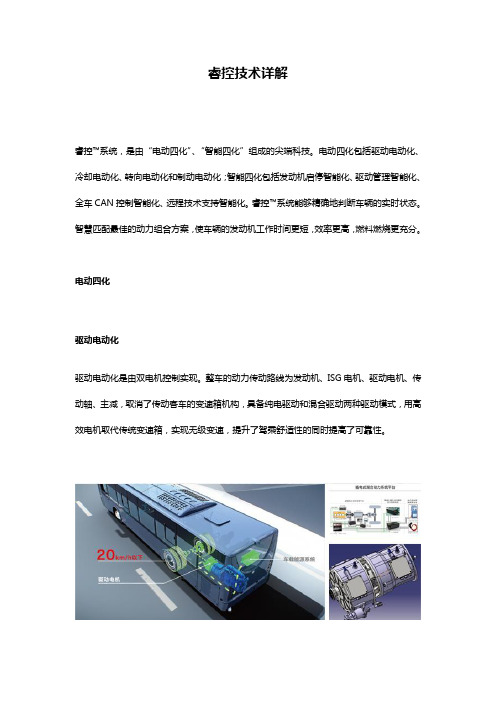

睿控技术详解
睿控技术详解睿控™系统，是由“电动四化”、“智能四化”组成的尖端科技。
电动四化包括驱动电动化、冷却电动化、转向电动化和制动电动化；智能四化包括发动机启停智能化、驱动管理智能化、全车CAN控制智能化、远程技术支持智能化。
睿控™系统能够精确地判断车辆的实时状态。
智慧匹配最佳的动力组合方案，使车辆的发动机工作时间更短，效率更高，燃料燃烧更充分。
电动四化驱动电动化驱动电动化是由双电机控制实现。
整车的动力传动路线为发动机、ISG电机、驱动电机、传动轴、主减，取消了传动客车的变速箱机构，具备纯电驱动和混合驱动两种驱动模式，用高效电机取代传统变速箱，实现无级变速，提升了驾乘舒适性的同时提高了可靠性。
转向电动化转向电动化是指双模电动液压助力转向系统，利用先进的动态变频技术，控制转向系统输出功率，满足转向助力需求，有效降低了转向的能耗，并彻底解决了转向异响、回正性能差的问题，使转向更轻便，能耗更低。
冷却电动化冷却电动化由发动机温控无级调速电子冷却风扇实现。
电子风扇控制器ECU通过CAN总线读取发动机水温及中冷器温度，当发动机水温或中冷器温度达到ECU内部标定的温度参数后，电子风扇控制器ECU控制冷却风扇工作，根据实际散热需求，风扇的转速智能无级调速，高效节能。
制动电动化制动电动化也就是再生制动能量回收技术，汽车制动时，驱动电机转为发电模式，将制动能量转化为电能存储到车载能源系统中，从而减少制动损失，将制动能量回收，用于下一次的驱动，做到能量的再生利用。
电动四化发动机启停智能化睿控™的节能控制最重要的手段即是IST智能启停系统，它可以保证汽车在起步、到站、停车、滑行等功率需求较小时发动机快速停止工作，在功率需求较大时，发动机瞬时启动。
这样做，可以使发动机的工作与否取决于实际需求，做到能量的按需分配，从而拒绝浪费。
（注：此项不适用于纯电动车辆）驱动管理智能化驱动智能管理系统，也就是整车控制系统。
基于公交工况下客车从油箱到车轮的能量消耗分析，以实现发动机的高效工作区域控制、整车能量流高效传递、合理降低工况耦合为基本出发点，从睿控系统零部件级、系统级和整车级等三个层次应用节能技术，新能源大客车节省燃料进一步提高到40%。
车辆工程毕业设计(论文)-东风eq1092轻型货车变速器设计全套图纸】
等现象发生； 7)变速器应当有高的工作效率； 8)变速器还应当满足轮廓尺寸小、质量轻，制造成本低，维修方便等要求。
2.3 变速器的类型选择
变速器的种类很多，按其传动比的改变方式可以分为有级、无级和综合式的。有级变 速器根据前进档档数的不同，可以分为三、四、五档和多档变速器；而按其轴中心线的位 置又分为固定轴线式、螺旋轴线(行星齿轮)式和综合式的。其中，固定式变速器应用较广 泛，又可分为两轴式，三轴式和多轴式变速器。
图2.2 倒挡布置方案 图2.2为常见的倒挡布置方案。图2.2 B)所示方案的优点是换倒挡时利用了中间轴上的一挡齿轮，因而缩短了中间轴的长度。但 换挡时有两对齿轮同时进入啮合，使换挡困难。图2.2
8
C)所示方案能获得较大的倒挡传动比，缺点是换挡程序不合理。图2.2 D)所示方案针对前者的缺点做了修改，因而取代了图2.2 C)所示方案。图2.2 E)所示方案是将中间轴上的一，倒挡齿轮做成一体，将其齿宽加长。图2.2 F)所示方案适用于全部齿轮副均为常啮合齿轮，换挡更为轻便。为了充分利用空间，缩短 变速器轴向长度，有的货车倒挡传动采用图2.2 G)所示方案。其缺点是一，倒挡须各用一根变速器拨叉轴，致使变速器上盖中的操纵机构 复杂一些。
2
1.3 选题的研究设想、研究方法
在此次设计中对变速器作了总体设计，对变速器的传动方案和操作方式进行了选择， 对变速器主要参数的确定做了详细说明，计算变速器的齿轮和轴的尺寸结构，对同步器和 一些标准件做了选型设计。
混联式电动汽车再生制动系统试验台设计
摘要电动汽车的再生制动，就是利用电机的电气制动产生反向力矩使车辆减速或停车。
对于感应电机来说，电气制动有反接制动、直流制动和再生制动等。
其中，能实现将刹车过程中能量回收的只有再生制动，其本质是电机转子的转动频率超过电机的电源频率，电机工作于发电状态，将机械能转化为电能通过逆变器的反向续流二极管给储能装置充电。
本文简要介绍再生制动系统的种类及其发展过程，分析了国内外再生制动系统的研究动态及发展趋势，掌握其原理，设计出一台再生制动系统试验台。
试验台主要通过一个无级变速装置实现传动比的改变，配合其他装置，实现能量回收。
其中，对核心装置，使用CAD画出其原理图，并使用CATIA等三维软件进行建模。
本文最后对自己所做工作进行总结，探讨了设计方案中可能存在的问题，并对下一步的工作进行了展望。
关键词：再生制动系统、试验台、无级变速器、模型周勐：混联式电动汽车再生制动系统实验台设计AbstractElectric vehicle regenerative braking, reverse torque developed is the use of electric braking of the motor vehicle to slow down or stop. For induction motor, the electric braking is dc braking and regenerative braking, reverse connect braking, etc. Which can achieve the braking energy recovery is only in the process of regenerative braking, its essence is the power of the motor rotor rotational frequency over the frequency, the motor working in power state, convert mechanical energy into electrical energy through the inverter the reverse of the fly-wheel diode recharge energy storage device.This paper briefly introduces the kinds of regenerative braking system and its development process, and analyzes the domestic and foreign research status and development trend of regenerative braking system, master the principle, design a regenerative braking system test bench. Test stand is mainly achieved by a stepless speed change device transmission ratio of the change, cooperate with other devices, to achieve energy recovery. Among them, the core device, use CAD draw its principle diagram, and using CATIA three-dimensional modeling software. Finally to summarize their work, this paper discusses the design scheme of the problem4, and the further work is prospected.Key words: Regenerative braking system, test bench, stepless transmission, model目录摘要 (I)ABSTRACT (II)引言 ................................................ 错误！未定义书签。
自动变速器81-40le
油泵通常由发动机或变速器驱动，通过旋转将油从油底壳中抽出，经过滤清器过滤 后进入油泵。
油泵将油加压后输送到变速器的各个部分，为各个部件提供润滑和冷却，同时保持 变速器内部压力稳定。
阀体的工作原理
阀体是自动变速器中的控制机 构，它由各种阀门和控制阀组
广泛应用
81-40LE自动变速器在汽车行业中得 到了广泛应用，尤其在商用车和SUV 领域，因其具有较高的可靠性和稳定 性。
性能优势
配套服务
随着汽车行业的快速发展，81-40LE 自动变速器的售后服务市场也日益成 熟，为汽车用户提供了更加便捷的维 修和保养服务。
该变速器具有较高的传动效率和燃油 经济性，能够提供更好的驾驶体验和 降低运营成本。
模块化生产
为了提高生产效率和降低成本，未来81-40LE自 动变速器将采用模块化设计，实现更加灵活的生 产方式。
THANKS FOR WATCHING
感谢您的观看
81-40LE自动变速器的技术参数
01
02
03
04
适用车型
适用于多种轻型和中型汽车， 如轿车、SUV和货车。
变速范围
变速器具有4个前进挡和1个 倒挡，变速范围广泛，适应各
种行驶需求。
扭矩容量
最大输入扭矩可达400牛·米， 能够承受较大的动力载荷。
控制系统
采用电子控制系统，可实现精 确的换挡控制和油门响应。
在新能源汽车领域的应用前景
电动驱动
随着新能源汽车市场的不断扩大，81-40LE自动变速器在 电动汽车领域的应用前景广阔，能够提供更好的动力输出 和能量回收功能。
混合动力
在混合动力汽车领域，81-40LE自动变速器也具有较大的 应用潜力，能够更好地协调发动机和电动机的工作，提高 整车的燃油经济性和动力性能。
汽车变速器毕业设计开题报告
5、王建玲，王春1，李金贵2，梁国俐，汽车变速器后体压铸模设计，特种铸造及有色合金，006年第26卷第5期。
6、孙卫平，汽车变速器软轴操纵机构的设计，汽车技术，2006年第6期。
7、罗春香，汽车变速器设计中速比分配问题的研究，西南民族大学学报，2004年第30：查阅课题相关资料；
第七周至第八周：进行课题相关工作；
第九周至第十周：参数计算；
第十一周至第十二周：进行三维设计及部分零部件的二维
图纸的绘制；
第十三周至第十四周：撰写说明书；
第十五周及以后：完成论文的编写、修改工作,准备答
辩；
六、指导教师审批意见：
指导教师：（签名）
年月日
四、主要参考文献与资料获得情况：
1、苏楚奇,高海鸥,邓亚东，混合动力电动汽车变速器建模与仿真，武汉理工大学学报，2003年04期。
2、蔡炳炎,徐勇,林宁，机械式汽车变速器的速比配置分析，机械研究与应用，2005年4月第18卷第2期。
3、陈一永，张家玺，汽车变速器齿轮副磨损分析及改善措施，润滑与密封，2006年8月第8期
8、林绍义，一种汽车变速器设计，机电技术，2004年第1期。
9、胡加，载重汽车变速器头档速比的选择方法，专用汽车，2000年第2期。
10、方瑞华，楔横轧轧制汽车变速器第二轴研究，江苏理工大学学报，1999年5月第20卷第3期。
11、冯樱,刘加华,张胜兰，汽车变速器自顶向下设计方法研究，北京汽车，2007年第5期。12、董炳武，汽车变速器的优化设计，福州大学学报，1997年10月第25卷第5期。13、马怀琳，汽车变速器的锁止装置，北京汽车，1995年第1期。
南京理工大学毕业设计（论文）开题报告
汽车自动变速器多媒体教学课件PPT幻灯片
采用先进的控制算法和策略，实现自动变速器的智能换挡和动力 优化，提高驾驶舒适性和燃油经济性。
故障诊断与预测
通过实时监测和分析自动变速器的运行状态，及时发现并预测潜 在故障，提高维修效率和使用寿命。
未来自动变速器的发展趋势与挑战
更高传动效率
通过新材料、新工艺和先进设计等手段，提高自动变速器的传动效率，降低能耗和排放。
试验设备
包括测功机、转速扭矩传感器、油耗 测量仪等，用于测量自动变速器的性 能参数。
场地要求
试验场地应平整、宽敞，具备良好的 通风和照明条件，以确保试验过程的 安全和准确性。
试验过程与数据分析
试验准备
选择适当的试验车辆和自动变速器，安装测 量设备并进行调试。
试验过程
按照预定的试验方案进行试验，记录各项性 能参数的变化情况。
机构传递至车轮。
挡位变换路线
02
根据车速和发动机负荷等信号，换挡执行机构动作，实现不同
挡位间的变换。
辅助传动路线
03
包括倒挡、空挡等特殊挡位的传动路线，满足车辆不同行驶需
求。
03 自动变速器的控 制系统
控制系统概述
控制系统的基本结构与工 作流程
控制系统的作用与重要性
自动变速器的组成与工作 原理
01
阀故障等。
打滑
可能原因有液压油油面太低、 离合器或制动器磨损严重、油
泵磨损等。
升挡过迟
可能原因包括节气门拉索调整 不当、主油路油压过高、真空 式节气门阀真空软管破损等。
不能升挡
可能原因有车速传感器故障、 换挡电磁阀故障、控制单元故
障等。
故障诊断方法与步骤
初步检查
检查自动变速器的油面高度和油 质，观察是否有异味、变色或杂
变速箱发展史
变速箱发展史变速箱是汽车中的一个重要部件，它的发展史可以追溯到汽车诞生之初。
随着科技的不断进步和人们对汽车性能需求的不断增加，变速箱也在不断演进和改进。
本文将以人类的视角，通过叙述的方式，详细介绍变速箱的发展史。
一、手动变速箱的诞生手动变速箱是最早应用于汽车上的一种变速装置。
早期的汽车主要是由内燃机、传动轴和驱动轮组成，但由于内燃机的输出转速范围较窄，无法适应不同车速下的动力需求。
为了解决这一问题，人们开始研发手动变速箱。
手动变速箱通过齿轮组合的方式，实现了不同档位的切换，使汽车在不同条件下都能提供合适的动力输出。
二、自动变速箱的出现手动变速箱虽然解决了汽车动力输出的问题，但操作复杂且需要驾驶员不断换档。
为了提升驾驶的舒适性和便利性，自动变速箱应运而生。
自动变速箱通过液压系统和离合器的组合，实现了自动换档的功能。
驾驶员只需要选择驾驶模式，并踩下油门，变速箱就会自动根据车速和转速进行换档操作。
自动变速箱的出现大大提升了驾驶的便利性，使得驾驶员可以更加专注于驾驶本身。
三、多速变速箱的发展随着汽车技术的不断进步，汽车的速度和功率也不断提升。
为了适应高速公路驾驶和提升燃油经济性，多速变速箱开始逐渐取代传统的手动和自动变速箱。
多速变速箱通过增加齿轮数量，实现了更多档位的切换。
这使得汽车在不同速度下都能保持合适的转速，提高了动力输出效率和燃油经济性。
四、双离合器变速箱的兴起双离合器变速箱是近年来变速箱技术的一大突破。
传统的自动变速箱通过液压系统和离合器的组合实现换档，但由于液压传动的特性，换档速度相对较慢。
而双离合器变速箱通过双离合器的设计，实现了快速换档。
其中一个离合器负责当前档位的传动，另一个离合器则准备下一个档位的传动。
这使得换档时间大大缩短，提升了驾驶的动力响应和平顺性。
五、电动汽车的变速箱随着电动汽车的兴起，传统的机械变速箱逐渐被电动驱动系统取代。
电动汽车的驱动系统通常由电动机和电控系统组成，其中电动机的转速范围较广，无需传统变速箱的切换。
电动汽车主要驱动方式对比
导读：电动汽车可分为两种：单电机集中驱动型式电动汽车(简称集中驱动式电动汽车)和多电机分布驱动型式电动汽车(简称分布式驱动电动汽车)。
电动汽车作为一种工业产品，以电池为主要能量源，动力源全部或部分由电动机提供，涉及机械、电力电子、通信、嵌入式控制等多个学科领域。
电动汽车与传统汽车相比，能量源、驱动系统结构都发生了极大的改变。
根据驱动系统结构布置的不同，电动汽车可分为两种：单电机集中驱动型式电动汽车(简称集中驱动式电动汽车)和多电机分布驱动型式电动汽车(简称分布式驱动电动汽车)。
1、传统集中式驱动结构类型集中驱动式电动汽车与传统内燃机汽车的驱动结构布置方式相似，用电动机及相关部件替换内燃机，通过变速器、减速器等机械传动装置，将电动机输出力矩，传递到左右车轮驱动汽车行驶。
集中驱动式电动汽车操作实现技术成熟、安全可靠，但存在体积较重，效率相对不高等不足。
随着纯电动汽车技术研究的深入，纯电动汽车的驱动系统的布置结构也逐渐由单一动力源的集中式驱动系统向多动力源的分布式驱动系统发展。
图1.1为电动汽车不同驱动系统的结构示意图。
图1.1(a)为单电动机集中驱动型式，由电动机、减速器和差速器等构成，由于没有离合器和变速器，可以减少传动装置的体积及质量。
图1.1(b)也为单集中驱动型式，与发动机横向前置前驱的内燃机汽车结构布置方式相似，将电动机、减速器和差速器集成一体，通过左右半轴分别驱动两侧车轮，该布置型式结构紧凑，多用于小型电动汽车上。
图1.1(c)为双电机分布驱动型式，两个驱动电机通过减速器分别驱动左右两侧车轮，可通过电子差速控制实现转向行驶，以取代机械差速器，该驱动方式为目前研究的热点。
图1.1(d)为轮毂电机分布式驱动型式，电动机和固定速比的行星齿轮减速器安装在车轮里面，省去传动轴和差速器，从而使传动系统得到简化。
该驱动方式对驱动电机的要求较高，同时控制算法也比较复杂。
2、分布式驱动电动汽车结构类型分布式驱动电动汽车按照动力系统的组织构型不同可分为两种：电机与减速器组合驱动型式，轮边电机或轮毂电机驱动型式。
自动变速器(毕业设计)
大众01M型自动变速器拆装台架的设计职业技术教育学院汽车维修工程教育沈维东（06520140）指导老师：董颖（副教授）摘要：变速器作为汽车动力传动系统的重要组成部分，对汽车的动力性、驾驶舒适性及油耗都具有重要的作用。
自动变速器运用计算机和电子控制技术实现汽车的自动变速，降低驾驶者的劳动强度，提高行车的安全性。
大众公司生产的01M型自动变速器采用计算机“模糊逻辑”控制技术，机械结构先进，采用横置安装，具有4个前进档，主要由液力元件、控制机构、变速机构、主传动机构、壳体及相关部件组成，性能优良，用于捷达都市先锋(5V机)和捷达海风之旅(2V机)，原装帕萨特轿车也装有01M型自动变速器。
关键词：大众01M自动变速器；结构组成；工作原理；拆装工艺；台架；设计Removable mass 01M AutomaticTransmission Design benchName：Weidong Shen Director：Ying Dong (Dept.of Science &Engineering，Zhejiang Normal University ，993 No.29) Abstract：Transmission as the automotive power train of an important part of the car's power, driving comfort and fuel economy have an important role. Automatic transmission use of computers and electronic control technology to achieve the car automatic transmission, decrease the driver's labor intensity and improve traffic safety.V olkswagen Automatic Transmission 01M produced by computer "fuzzy logic" control technology, advanced mechanical structure, using tap installation, with four forward gears, mainly by the hydraulic components, control mechanism, speed change mechanism, the main transmission mechanism, the shell and composition of associated components, excellent performance, for Jetta City Pioneer (5V machine) and Jie Dahai Wind Tour (2V machine), original Passat sedan equipped with 01M Automatic Transmission.Key Words：Mass 01M automatic transmission; structural composition; working principle; disassembly process; bench; design1 引言变速器做为传动系统的心脏，主要任务是传递动力，改变汽车的传动比，扩大驱动车轮转矩和转速的范围，使车辆适应各种变化的行驶工况，同时使发动机在理想的工况下工作；在发动机转矩方向不变的前提下，实现汽车的倒退行驶；实现空挡，中断发动机传递给车轮的动力，使发动机能够起动、怠速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种电动车辆技术领域的电动车辆无级变速驱动系统、变速控制系统及方法，包括：第一驱动电机、行星轮系、第二驱动电机和第三输出机构，其中，行星轮系设有齿圈、行星支架、太阳轮和若干行星齿轮，行星齿轮周向均布在行星支架上，行星支架和齿圈之一与第二驱动电机的输出轴啮合、另一与第三输出机构啮合，齿圈与行星齿轮啮合，太阳轮与第一驱动电机输出端连接并与行星齿轮啮合。
本技术采用行星减速机构，通过第二驱动电机带动行星支架或者齿圈的转动达到所需要的减速比，完成电动车的无级变速，实现换挡自动化。
技术要求1.一种电动车辆无级变速驱动系统，其特征在于，包括：第一驱动电机、行星轮系、第二驱动电机和第三输出机构，其中：行星轮系设有齿圈、行星支架、太阳轮和若干行星齿轮，行星齿轮周向均布在行星支架上，行星支架和齿圈之一与第二驱动电机的输出轴啮合、另一与第三输出机构啮合，齿圈与行星齿轮啮合，太阳轮与第一驱动电机输出端连接并与行星齿轮啮合。
2.根据权利要求1所述的电动车辆无级变速驱动系统，其特征是，所述的齿圈、行星支架和太阳轮均套设在主轴上。
3.根据权利要求1所述的电动车辆无级变速驱动系统，其特征是，所述第三输出机构设有轮轴，所述的轮轴与电动车辆的驱动轴固定连接。
4.根据权利要求2所述的电动车辆无级变速驱动系统，其特征是，所述的第一驱动电机包括转子总成和绕线定子，其中，转子总成设有转子内衬套，转子内衬套一端固定有太阳轮。
5.根据权利要求2所述的电动车辆无级变速驱动系统，其特征是，所述第一驱动电机的输出端与太阳轮通过减速机构相连，所述的减速机构为皮带、链条、齿轮传动机构中任意一种。
6.一种应用于上述任一权利要求所述电动车辆无级变速驱动系统的变速控制系统，其特征在于，包括：行车电脑、制动传感器、变速传感器、第一驱动电机控制单元、第二驱动电机控制单元、第一转速传感器和第二转速传感器，其中，制动传感器与行车电脑相连并输出制动信号；变速传感器与行车电脑相连并输出加速信号或减速信号；行车电脑与第一驱动电机控制单元、第二驱动电机控制单元相连并传输两驱动电机的控制信息；第一转速传感器与行车电脑相连并输出第一驱动电机转速信息；第二转速传感器与行车电脑相连并输出第二驱动电机转速信息。
7.根据权利要求6所述电动车辆无级变速驱动系统的变速控制系统，其特征在于，所述的变速控制系统还包括：第一电流传感器、第二电流传感器、第一电压传感器、第二电压传感器、第一扭矩传感器和第二扭矩传感器，其中，第一扭矩传感器与行车电脑相连并输出第一驱动电机扭矩信息；第二扭矩传感器与行车电脑相连并输出第二驱动电机扭矩信息；第一电流传感器、第一电压传感器与第一驱动电机控制单元相连并分别输出第一驱动电机的输入电流和输入电压信息；第二电流传感器、第二电压传感器与第二驱动电机控制单元相连并分别输出第二驱动电机的输入电流和输入电压信息。
8.一种基于权利要求6或7所述变速控制系统的电动车辆变速控制方法，其特征在于，包括以下步骤：S1，首先判断输入信号是否为制动信号，若为制动信号，则第一驱动电机和第二驱动电机停转，电动车辆停车，否则判断为变速信号；S2，接着判断变速信号是否为加速信号，若为加速信号，再判断第一驱动电机电流是否小于设定值，若小于设定值则进一步判断第一驱动电机效率是否大于设定值，否则第一驱动电机限流后判断第一驱动电机效率大小；若判断变速信号为减速信号，接着判断第一驱动电机电流是否小于设定值，若小于设定值则进一步判断第一驱动电机效率是否大于设定值，否则第一驱动电机限流后判断第一驱动电机效率的大小；S3，根据步骤S2的判断结果：在变速信号为加速信号的情况下，若第一驱动电机效率大于设定值，则第一驱动电机加速，接着判断整车速度与目标速度的大小，若整车速度与目标速度相等则保持当前行车速度，若整车速度大于目标速度则刹车减速，若整车速度小于目标速度则返回步骤S2；若第一驱动电机效率等于设定值，则判断第二驱动电机电流是否小于设定值；若第一驱动电机效率小于设定值，则第一驱动电机限流后判断第二驱动电机电流是否小于设定值；在变速信号为减速信号的情况下，若第一驱动电机效率大于设定值，则第一驱动电机减速，接着判断整车速度与目标速度的大小，若整车速度与目标速度相等则保持当前行车速度，若整车速度大于目标速度则刹车减速，若整车速度小于目标速度则返回步骤S2；若第一驱动电机效率等于设定值，则判断第二驱动电机电流是否小于设定值；若第一驱动电机效率小于设定值，则第一驱动电机限流后判断第二驱动电机电流是否小于设定值；S4，根据步骤S3的判断结果：在变速信号为加速信号的情况下，若第二驱动电机电流不小于设定值，则第二驱动电机限流保护后判断第二驱动电机效率是否大于设定值，否则直接判断第二驱动电机效率是否大于设定值；若第二驱动电机效率大于设定值，则第二驱动电机加速，之后判断整车速度与目标速度的大小；若第二驱动电机效率等于设定值，则保持当前行车速度；若第二驱动电机效率小于设定值，则第二驱动电机限流至第二驱动电机效率等于设定值后保持当前行车速度；在变速信号为减速信号的情况下，若第二驱动电机电流不小于设定值，则第二驱动电机限流保护后判断第二驱动电机效率是否大于设定值，否则直接判断第二驱动电机效率是否大于设定值；若第二驱动电机效率大于设定值，则第二驱动电机减速，之后判断整车速度与目标速度的大小；若第二驱动电机效率等于设定值，则保持当前行车速度；若第二驱动电机效率小于设定值，则第二驱动电机限流至第二驱动电机效率等于设定值后保持当前行车速度；S5，根据步骤S4，在变速信号为减速信号的情况下，第二驱动电机减速后，若整车速度不大于目标速度，则刹车减速，否则比较N1与N2的大小；S6，根据步骤S5，若N1小于N2，则停车，否则返回步骤S4判断整车速度与目标速度的大小；所述N1为第一驱动电机经行星轮系输出后对应的电动车辆输出轴的转速大小，所述N2为第二驱动电机经行星轮系输出后对应的电动车辆输出轴的转速大小。
技术说明书电动车辆无级变速驱动系统、变速控制系统及方法技术领域本技术涉及的是一种电动车辆领域的技术，具体是一种电动车辆无级变速驱动系统、变速控制系统及方法。
背景技术市场上现有的电动车辆绝大部分采用固定速比的减速器，没有变速机构。
固定速比减速器仅有一个挡位，让电机常处在低效率区域，既浪费宝贵电池能量，又提高了对牵引电机的要求，进一步减少车辆续驶里程。
虽然一些高端品牌电动车辆采用了变速机构，但主要都是固定挡位的手动变速器，较少采用无级变速器。
手动变速器通过齿轮组的配合，机构复杂，且手动换挡时动力输出会中断。
而无级变速器采用传动带和可变槽宽的棘轮进行动力传递，即当棘轮变化槽宽时，相应改变驱动轮与从动轮上传动带的接触半径进行变速，传动带一般用橡胶带、金属带和金属链等，但是传动带很容易损坏，不能承受较大的载荷。
此外应用于电动车辆变速器上的手动变速器和无级变速器体积大、重量重、制造成本高，维护复杂，推高了电动车辆的价格，约束了电动车辆的普及。
技术内容本技术针对现有技术存在的上述不足，提出了一种电动车辆无级变速驱动系统、变速控制系统及方法，能够通过带动行星支架或者齿圈的转动达到所需要的减速比，完成电动车的无级变速，实现换挡自动化。
本技术是通过以下技术方案实现的：本技术包括：第一驱动电机、行星轮系、第二驱动电机和第三输出机构，其中：行星轮系设有齿圈、行星支架、太阳轮和若干行星齿轮，行星齿轮周向均布在行星支架上，行星支架和齿圈之一与第二驱动电机的输出轴啮合、另一与第三输出机构啮合，齿圈与行星齿轮啮合，太阳轮与第一驱动电机输出端连接并与行星齿轮啮合作为动力主输入端。
所述的齿圈、行星支架和太阳轮均套设在主轴上。
所述第三输出机构设有轮轴，所述的轮轴与电动车辆的驱动轴采用花键或联轴器固定连接。
所述的第一驱动电机包括转子总成和绕线定子，其中，转子总成设有转子内衬套，优选地，转子内衬套一端固定有太阳轮。
优选地，所述第一驱动电机的输出端与太阳轮通过减速机构相连，所述的减速机构为皮带、链条、齿轮传动机构中任意一种。
一种应用于上述电动车辆无级变速驱动系统的变速控制系统，包括：行车电脑、制动传感器、变速传感器、第一驱动电机控制单元、第二驱动电机控制单元、第一转速传感器和第二转速传感器，其中，制动传感器与行车电脑相连并输出制动信号；变速传感器与行车电脑相连并输出加速信号或减速信号；行车电脑与第一驱动电机控制单元、第二驱动电机控制单元相连并传输两驱动电机的控制信息；第一转速传感器与行车电脑相连并输出第一驱动电机转速信息；第二转速传感器与行车电脑相连并输出第二驱动电机转速信息。
所述电动车辆无级变速驱动系统的变速控制系统还包括：第一电流传感器、第二电流传感器、第一电压传感器、第二电压传感器、第一扭矩传感器和第二扭矩传感器，其中，第一扭矩传感器与行车电脑相连并输出第一驱动电机扭矩信息；第二扭矩传感器与行车电脑相连并输出第二驱动电机扭矩信息；第一电流传感器、第一电压传感器与第一驱动电机控制单元相连并分别输出第一驱动电机的输入电流和输入电压信息；第二电流传感器、第二电压传感器与第二驱动电机控制单元相连并分别输出第二驱动电机的输入电流和输入电压信息。
一种基于上述变速控制系统的电动车辆变速控制方法，包括以下步骤：S1，首先判断输入信号是否为制动信号，若为制动信号，则第一驱动电机和第二驱动电机停转，电动车辆停车，否则判断为变速信号；S2，接着判断变速信号是否为加速信号，若为加速信号，再判断第一驱动电机电流是否小于设定值，若小于设定值则进一步判断第一驱动电机效率是否大于设定值，否则第一驱动电机限流后判断第一驱动电机效率大小；若判断变速信号为减速信号，接着判断第一驱动电机电流是否小于设定值，若小于设定值则进一步判断第一驱动电机效率是否大于设定值，否则第一驱动电机限流后判断第一驱动电机效率的大小；S3，根据步骤S2的判断结果：在变速信号为加速信号的情况下，若第一驱动电机效率大于设定值，则第一驱动电机加速，接着判断整车速度与目标速度的大小，若整车速度与目标速度相等则保持当前行车速度，若整车速度大于目标速度则刹车减速，若整车速度小于目标速度则返回步骤S2；若第一驱动电机效率等于设定值，则判断第二驱动电机电流是否小于设定值；若第一驱动电机效率小于设定值，则第一驱动电机限流后判断第二驱动电机电流是否小于设定值；在变速信号为减速信号的情况下，若第一驱动电机效率大于设定值，则第一驱动电机减速，接着判断整车速度与目标速度的大小，若整车速度与目标速度相等则保持当前行车速度，若整车速度大于目标速度则刹车减速，若整车速度小于目标速度则返回步骤S2；若第一驱动电机效率等于设定值，则判断第二驱动电机电流是否小于设定值；若第一驱动电机效率小于设定值，则第一驱动电机限流后判断第二驱动电机电流是否小于设定值；S4，根据步骤S3的判断结果：在变速信号为加速信号的情况下，若第二驱动电机电流不小于设定值，则第二驱动电机限流保护后判断第二驱动电机效率是否大于设定值，否则直接判断第二驱动电机效率是否大于设定值；若第二驱动电机效率大于设定值，则第二驱动电机加速，之后判断整车速度与目标速度的大小；若第二驱动电机效率等于设定值，则保持当前行车速度；若第二驱动电机效率小于设定值，则第二驱动电机限流至第二驱动电机效率等于设定值后保持当前行车速度；在变速信号为减速信号的情况下，若第二驱动电机电流不小于设定值，则第二驱动电机限流保护后判断第二驱动电机效率是否大于设定值，否则直接判断第二驱动电机效率是否大于设定值；若第二驱动电机效率大于设定值，则第二驱动电机减速，之后判断整车速度与目标速度的大小；若第二驱动电机效率等于设定值，则保持当前行车速度；若第二驱动电机效率小于设定值，则第二驱动电机限流至第二驱动电机效率等于设定值后保持当前行车速度；S5，根据步骤S4，在变速信号为减速信号的情况下，第二驱动电机减速后，若整车速度不大于目标速度，则刹车减速，否则比较N1与N2的大小；S6，根据步骤S5，若N1小于N2，则停车，否则返回步骤S4判断整车速度与目标速度的大小。
