FANUC系统参数说明
FANUC_系统参数及中文解释
一．16系统类参数 1． SETTING 参数 参数号 符号 意义 16-T 16-M
0/0 TVC 代码竖向校验 O O
0/1 ISO EIA/ISO代码 O O
0/2 INI MDI方式公/英制 O O
0/5 SEQ 自动加顺序号 O O
2/0 RDG 远程诊断 O O
3216 自动加程序段号时程序段号的间隔O O
2．RS232C口参数
20 I/O通道（接口板）： 0,1: 主CPU板JD5A 2: 主CPU板JD5B 3: 远程缓冲JD5C或选择板1的JD6A(RS-422) 5: Data Server 10 :DNC1/DNC2接口 O O
100/3 NCR 程序段结束的输出码 O O
100/5 ND3 DNC运行时:读一段/读至缓冲器满 O O
I/O 通道0的参数:
101/0 SB2 停止位数 O O
101/3 ASII 数据输入代码:ASCII或EIA/ISO O O
101/7 NFD 数据输出时数据后的同步孔的输出O O
102 输入输出设备号: 0：普通RS-232口设备（用DC1-DC4码） 3：Handy File（3″软盘驱动器）O O
103 波特率： 10：4800 11：9600 12：19200 O O 1001/0 INM 公/英制丝杠 O O
1002/2 SFD 是否移动参考点 O O
1002/3 AZR 未回参考点时是否报警（#90号） O
1006/0,1 ROT,ROS 设定回转轴和回转方式 O O
1006/3 DIA 指定直径/半径值编程 O
1006/5 ZMI 回参考点方向 O O
1007/3 RAA 回转轴的转向(与1008/1:RAB合用) O O
1008/0 ROA 回转轴的循环功能 O O
1008/1 RAB 绝对回转指令时,是否近距回转 O O
1008/2 RRL 相对回转指令时是否规算 O O

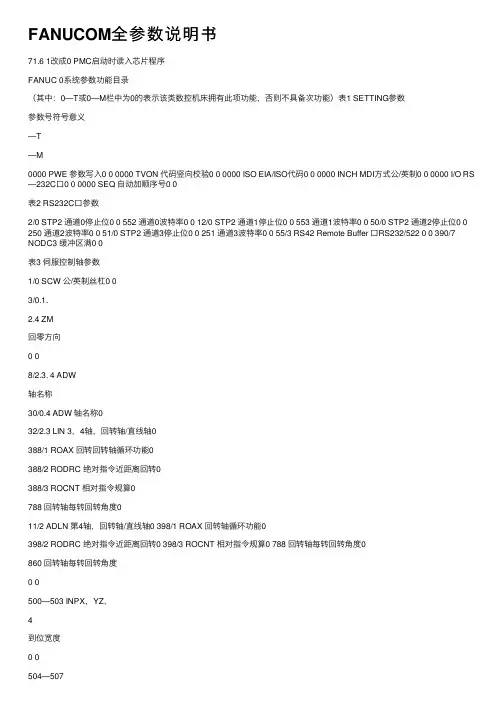

FANUCOM全参数说明书
FANUCOM全参数说明书
71.6 1改成0 PMC启动时读⼊芯⽚程序
FANUC 0系统参数功能⽬录
（其中：0—T或0—M栏中为0的表⽰该类数控机床拥有此项功能，否则不具备次功能）表1 SETTING参数
参数号符号意义—T
—M
0000 PWE 参数写⼊0 0 0000 TVON 代码竖向校验0 0 0000 ISO EIA/ISO代码0 0 0000 INCH MDI⽅式公/英制0 0 0000 I/O RS—232C⼝0 0 0000 SEQ ⾃动加顺序号0 0
表2 RS232C⼝参数2/0 STP2 通道0停⽌位0 0 552 通道0波特率0 0 12/0 STP2 通道1停⽌位0 0 553 通道1波特率0 0 50/0 STP2 通道2停⽌位0 0250 通道2波特率0 0 51/0 STP2 通道3停⽌位0 0 251 通道3波特率0 0 55/3 RS42 Remote Buffer ⼝RS232/522 0 0 390/7NODC3 缓冲区满0 0
表3 伺服控制轴参数1/0 SCW 公/英制丝杠0 0
3/0.1.
2.4 ZM
回零⽅向0 0
8/2.3. 4 ADW
轴名称30/0.4 ADW 轴名称0
32/2.3 LIN 3，4轴，回转轴/直线轴0
388/1 ROAX 回转回转轴循环功能0
388/2 RODRC 绝对指令近距离回转0
388/3 ROCNT 相对指令规算0
788 回转轴每转回转⾓度0
11/2 ADLN 第4轴，回转轴/直线轴0 398/1 ROAX 回转轴循环功能0
398/2 RODRC 绝对指令近距离回转0 398/3 ROCNT 相对指令规算0 788 回转轴每转回转⾓度0
860 回转轴每转回转⾓度
0 0
500—503 INPX，YZ，
4
到位宽度0 0
504—507SERRX，
Y，Z，4
运动时误差极限0 0
508—511 GRDSX,Y,
Z,4
栅格偏移量0 0
512—515 LPGIN
FANUC 系统全参数
标准实用
文案大全
FANUC 系统参数
北京发那科机电有限公司 王玉琪
系统参数不正确也会使系统报警。另外，工作中常常遇到工作台不能回到零点、位置显
示值不对或是用MDI键盘不能输入刀偏量等数值，这些故障往往和参数值有关，因此维修时若确认PMC信号或连线无误，应检查有关参数。
一．16系统类参数
1． SETTING 参数
参数号 符号 意义 16-T 16-M
0/0 TVC 代码竖向校验 O O
0/1 ISO EIA/ISO代码 O O
0/2 INI MDI方式公/英制 O O
0/5 SEQ 自动加顺序号 O
O
2/0 RDG 远程诊断 O O
3216 自动加程序段号时程序段号的间隔 O O
2．RS232C口参数
20 I/O通道（接口板）：
0,1: 主CPU板JD5A
2: 主CPU板JD5B
3: 远程缓冲JD5C或选择板1的JD6A(RS-422)
5: Data Server
10 :DNC1/DNC2接口 O O
100/3 NCR 程序段结束的输出码 O O
100/5 ND3 DNC运行时:读一段/读至缓冲器满 O
O
I/O 通道0的参数:
101/0 SB2 停止位数 O O
101/3 ASII 数据输入代码:ASCII或EIA/ISO O O
101/7 NFD 数据输出时数据后的同步孔的输出 O O
102 输入输出设备号:
0：普通RS-232口设备（用DC1-DC4码）
3：Handy File（3″软盘驱动器） O O
103 波特率：
10：4800
11：9600
12：19200 O O 标准实用
文案大全 1001/0 INM 公/英制丝杠 O O
1002/2 SFD 是否移动参考点 O O
1002/3 AZR 未回参考点时是否报警（#90号） O
1006/0,1 ROT,ROS 设定回转轴和回转方式 O O
FANUC数控系统参数设定
FANUC数控系统参数设定
FANUC数控系统是市场上非常常见的一种数控系统，其具有广泛的应用领域和强大的功能。在使用FANUC数控系统时，我们可以根据需要对其参数进行设定和调整，以满足不同加工需求。下面是关于FANUC数控系统参数设定的详细说明。
1.通用参数设定
FANUC数控系统的通用参数设定包括一些与机床性能和操作方式相关的参数。通过调整这些参数，可以适应不同机床的需求。例如，手轮倍率参数可以调整手轮转动对机床的影响程度，传动比参数可以调整伺服电机运动的速度和精度。通用参数设定一般由设备厂家根据机床具体情况进行调整。
2.插补参数设定
FANUC数控系统的插补参数设定是用来控制数控系统的插补运算和插补算法的参数。这些参数可以调整机床对复杂轮廓的处理能力和精度。插补参数设定包括加速度和减速度参数、滤波参数、线性插补误差补偿参数等。通过调整这些参数，可以提高机床的加工精度和效率。
3.工具补偿参数设定
FANUC数控系统的工具补偿参数设定是用来控制工具半径补偿和工具长度补偿的参数。工具补偿参数设定包括刀具半径、工具长度、刀具补偿向量方向等参数。通过调整这些参数，可以实现对不同工具的补偿，提高加工精度。
4.程序保护参数设定 5.通讯参数设定
总之，FANUC数控系统的参数设定可以根据实际加工需求进行灵活的调整和配置，使数控系统更加适应不同的加工任务。通过合理的参数设定，可以提高机床的加工精度和效率，保证加工质量。同时，设定好的参数也可以提高操作的安全性，保护程序的机密性。
FANUCK参数大全
FANUCK参数大全
1.K0-K7参数：K0-K7参数是用于定义系统中组别子程序的总数。
2.K12参数：K12参数用于定义系统中可用的自定义M码的最大个数。
3.K40参数：K40参数用于设置系统时钟的小时值。
4.K41参数：K41参数用于设置系统时钟的分钟值。
5.K42参数：K42参数用于设置系统时钟的秒值。
6.K60-K90参数：K60-K90参数是用于定义软连续轴的基数。
7.K100-K127参数：K100-K127参数是用于定义工具偏移变量的数量。
8.K200参数：K200参数用于设置机床位置坐标系的选择。
9.K201参数：K201参数用于设置机床的工作坐标系。
10.K215参数：K215参数用于定义宏变量的个数。
11.K280参数：K280参数用于设置弧插补中圆心方向的选择。
12.K355参数：K355参数用于设置系统的存储单元定义。
13.K356参数：K356参数用于设置系统的软件版本号。
14.K365参数：K365参数用于设置系统的监视变量数量。
15.K416参数：K416参数用于设置系统的最大报警号。
16.K449参数：K449参数用于设置系统的报警输出位置。
17.K542参数：K542参数用于设置系统的数据传输速率。
18.K551参数：K551参数用于设置系统的插补周期。 19.K722参数：K722参数用于设置系统的辅助功能的最大编号。
20.K734参数：K734参数用于设置系统的步进电机最大脉冲频率。
21.K801参数：K801参数用于设置伺服电机使能的状态。
22.K812参数：K812参数用于设置伺服电机的速度指令单位。
23.K880参数：K880参数用于设置系统的坐标轴数目。
24.K905参数：K905参数用于设置系统的刀具编号上限。
25.K982参数：K982参数用于设置系统的数据输入单位。
26.K1040参数：K1040参数用于设置系统的精度显示。
FANUC OI-A系统参数说明书
◆BEIJING一FANUC OI-A系统
参数说明书 B-63510C/01
●本说明书中任何部分不得以任何形式复制。
●所有规格和设计如有变化，公司不作另行通知。
本说明书中，我们将尽力叙述各种事件。但由于篇幅所限，不能对所有不必做和不能做的事件进行叙述。因此本说明书中没有特别指明为可能的事件即视为“不可能’’的事件。
B-63510C/01前言
本说明书适合以下机种
系统名称 简称
BEIJING-FANUC0i—TA Oi—TA
0i系列
BEIJING-FANUC0i—MA 0i-MA
注1、 为了便于记忆系统划分为：
T系列：OI-TA
M系列：OI-MA
2、本说明书所叙述的某些功能，可能不适应某些产品。详细情况，
参照规格说明书。（B63502C）
相关说明书 下表列出了和oi系列MODEL A相关的说明书。
带(·)的为本说明书。
表l相关说明书
说明书名称 规格号
规格说明书 B-63502C
连接说明书(硬件) B-63503C
连接说明书(功能) B-63503C-1
操作说明书(车床用) B-63504C
操作说明书(力11512中心用) B-63514C
维修说明书 B-63505C
参数说明书 B-63510C ^
编程说明书(宏程序编译器／宏程序执行器) B-61803E-1
FAPT宏程序编译器编程说明书 B-66102E
PMC SAI／SA3编程说明书 B-61863C
—B-6—3510C／01 目录
前言„„„ P-1
1．参数的显示„„„„„„„„一„„„„„„„„„„„„„„„„1
2． 用MDI设定参数„„„„„„„„„„„„„„„„„„„„„„ 2
fanuc软限位参数
fanuc软限位参数
Fanuc 软限位参数
Fanuc 是全球领先的数控系统和工业机器人制造商之一。Fanuc 软限位参数是在 Fanuc 数控系统中使用的一种参数设置，用于限制机器运动的范围，以保证机器在安全的工作范围内运行。本文将介绍 Fanuc
软限位参数的作用、设置方法和注意事项。
一、作用
Fanuc 软限位参数的主要作用是限制机器在各个轴上的运动范围，以防止机器在工作过程中超出预定的极限位置。这样可以保护机床和工件，减少事故和损坏的发生。软限位参数还可以用于调整机器的工作空间，避免与其他设备或固定物体碰撞。
二、设置方法
1. 进入参数设置界面
首先，进入 Fanuc 数控系统的参数设置界面。可以通过按下相应的快捷键或在系统菜单中选择相应的选项进入这个界面。
2. 找到软限位参数
在参数设置界面中，找到与软限位相关的参数项。通常，软限位参数以字母 "S" 开头，后面跟着轴号和参数编号。例如，"S1" 表示 X 轴的软限位参数。
3. 修改参数值 根据实际需求，修改软限位参数的值。这些值通常表示运动轴的上下限位置。可以根据机床的结构和工作环境来设置这些值，以确保机器在安全的范围内运动。
4. 保存设置
在修改完软限位参数后，保存设置并退出参数设置界面。这样，系统就会根据新的参数值来控制机器的运动范围。
三、注意事项
1. 谨慎设置参数值
在设置软限位参数时，需要根据实际情况慎重考虑参数值的设置。如果设置得太小，可能会导致机器无法正常工作或限制正常运动。如果设置得太大，可能会超出机器的安全范围，造成事故或损坏。
2. 定期检查参数
软限位参数可能会受到各种因素的影响，比如机床的磨损、环境的变化等。因此，建议定期检查软限位参数的设置，并根据需要进行调整。
3. 慎用软限位参数
虽然软限位参数可以确保机器在安全范围内运动，但过度依赖软限位参数也可能会影响机器的工作效率。在实际使用中，应该综合考虑安全和生产效率之间的平衡。
FANUC系统全参数
FANUC系统全参数
FANUC是一家全球领先的工业机器人和自动化系统制造商。FANUC系统是一种用于控制工业机器人和自动化设备的计算机系统。它可以实现对机器人的运动、力传感和视觉等功能的控制和管理。FANUC系统具有丰富的功能和灵活的配置选项，下面将介绍一些FANUC系统的主要参数。
1. 控制器类型：FANUC系统有多种型号的控制器可供选择，包括R-30iB、R-30iA、R-30iB Mate、R-30iB Plus等。不同的控制器类型适用于不同的机器人应用和系统需求。
2.控制器处理能力：FANUC系统的控制器具有先进的处理能力，可以快速处理大量的数据和复杂的算法。这使得FANUC系统能够实现高速、高精度的运动控制。
3.机器人伺服系统：FANUC系统的机器人伺服系统采用先进的数控技术，能够实现精确的位置控制和力控制。它可以根据不同的应用需求进行配置，从而实现高效的机器人操作。
4.通信接口：FANUC系统支持多种通信接口，包括以太网、串行接口、USB等。这使得FANUC系统能够与其他设备进行快速的数据交换和通信。
5.编程语言：FANUC系统支持多种编程语言，包括KAREL、TP、C++等。这使得用户可以根据自己的编程习惯和应用需求选择适合的编程语言。
7.视觉系统：FANUC系统可以集成视觉系统，实现对工件的检测、识别和定位等功能。这使得机器人可以更精确地完成各种任务。 8.力传感系统：FANUC系统可以集成力传感系统，实现对外部力的感知和控制。这使得机器人可以根据外部力的变化进行自适应调整，从而更好地适应复杂的工作环境。
9.安全功能：FANUC系统具有丰富的安全功能，包括紧急停止、限位保护、碰撞检测等。这可以保障机器人在工作过程中的安全性。
10.用户界面：FANUC系统的用户界面友好易用，操作简单直观。用户可以通过触摸屏、键盘等方式进行操作和监控。
以上是一些关于FANUC系统的主要参数，FANUC系统凭借其先进的技术和可靠性在工业自动化领域中享有很高的声誉。无论是在汽车制造、电子制造还是食品加工等领域，FANUC系统都能为用户提供高效、灵活和可靠的解决方案。
FANUC 0 16 系统常用参数
FANUC 0 系统常用参数
序号 T系列 M系列
1.1 显示1程式位置0考虑补正实际位置 显示1程式位置0考虑补正实际位置
1.2 用MDIstart键1可以0无法启动程式加工 同前
1.3 重新设定后刀具补正1消除0不消除 重新设定1保留G43G44补正0不保留
1.4 刀具补正1为半径0直径 刀具补正为1增量0绝对
1.5 原点减速信号1为1，0为0 同前
1.6 快速移动dry run1有效，0无效 同前
2.6 手动教导模式手轮1进给0不进给 同前
2.5 手轮控双轴时轴选择开关1有效0无效 G76G87刀具逃逸方向
2.4 G76G87刀具逃逸方向
3 主轴和位置解码器齿数比 同前
3.6 3.7主轴和位置解码器齿数比 1刀长补正和指定平面垂直轴，0Z轴
3.1 3.3 4、ZYX各轴上电背隙方向1负向○正向 同前
8.5 快速可调信号0有效1无效 同前
10.4 9000-9999程序1不可编辑0可 同前
11.1 上电1G01，0GO状态 同前
11.2 第四轴为1直线轴0旋转轴
11.6 11.0罗距误差补正倍率 同前
13 job状态手轮1有效0无效 同前
14.2 刀具重设1取消○不取消原补正量
15.7 忽略小数点以1mm、inch‘sec输入0最小单位 同前
19.5 M02执行后1回到程式开头0不回 同前
21 各轴有1绝对编码器0无 同前
22 绝对编码器1设原点○不设 同前
23 屏显语种 同前
24.1 输入输出单位1 0.01mm，0,0.001mm
30.7 上电1G91，0G90状态 同前
49.4 手动可控轴数1,3 0，1 同前
49.7 快速和进给上限速度以1与一般同0不同 同前
60.4 14"CRT诊断为1 14"，0 9" 同前
60.7 CRT1彩色0单色 同前
63.3 刚性攻丝主轴位置解码1任意齿比0 28参数
FANUC数控系统参数设定 2
FANUC数控系统参数设定
FANUC数控系统是目前广泛应用于机床控制领域的主流品牌之一、参数设定是数控系统的重要部分，通过设定不同的参数值，可以对机床进行精细控制，并实现不同的加工要求。下面将介绍FANUC数控系统的参数设定内容。
1.系统参数：
系统参数是FANUC数控系统的基本设置，包括通信参数、时钟设置、系统尺寸、各轴的脉冲当量等。通信参数包括串口通信波特率、数据位、校验方式等，用于与上位机进行通信。时钟设置用于设置系统的实时时钟，影响到程序执行的时间计算。系统尺寸是机床的工作台尺寸，包括X轴、Y轴、Z轴的行程范围。各轴的脉冲当量是指每个脉冲代表的位移量，用于确定机床的精度。
2.速度相关参数：
速度相关参数是FANUC数控系统中控制机床行程速度的参数，包括G0速度、G1速度、进给速度倍率等。G0速度是机床快速移动时的速度，G1速度是工件加工时的进给速度。进给速度倍率用于调整工件加工时的进给速度，通过改变进给速度倍率，可以控制加工速度的快慢。
3.位置相关参数：
位置相关参数是FANUC数控系统中用于设定机床位置信息的参数，包括机床的起点位置、终点位置、参考点位置等。起点位置是机床工作的初始位置，终点位置是机床工作的最后位置，参考点位置是机床工作时的参考位置。通过设定位置相关参数，可以实现机床的定位控制。 4.插补相关参数：
插补相关参数是FANUC数控系统中用于设定机床插补运动的参数，包括插补误差限制、加速度、减速度等。插补误差限制是设定机床插补运动时允许的误差范围，通过设置插补误差限制可以控制机床的加工精度。加速度和减速度是设定机床运动时的加速度和减速度，通过设定加速度和减速度可以控制机床的运动平稳性。
5.IO相关参数：
IO相关参数是FANUC数控系统中与输入输出设备相关的参数，包括输入信号的设定、输出信号的设定、PLC的设定等。输入信号的设定是设定输入设备与数控系统的连接方式和逻辑关系。输出信号的设定是设定输出设备与数控系统的连接方式和逻辑关系。PLC的设定是设定数控系统与PLC的连接方式和通信协议。
