电路的断路、短路故障分析（专题复习）
初三_____班 姓名______________ 学号______ 评价____________
电路的断路或局部短路故障判断是一类重要的能力题目，历年考试均加以了强
调，这类题目涉及了电路连接方式、电流定律和串、并联电路的特点等知识，同时还
要具备一定的分析、推理能力。
一、 串联电路的断路或局部短路故障现象如下表：
内容 断路 局部短路
实质
某电阻（或导线）变为阻值无
穷大。
某电阻值变为0，可看作一根导
线。
电流情况
电路中（任何处）均无电流。 短路处无电流，整个电路中电流
变大。
用电器工作情况 均不工作。 有一个工作，另一个不工作。
故障发生处 电路中任何一点。 只可能在电阻上。
电流表的示数 无示数。 有示数且变大。
电压表的示数
断路处两端电压为电源电压，
其余部分为0。
短路处为0，仍然工作的用电器
（电阻）两端电压为电源电压。
串联电路的断路或短路故障分析，一般先判断电路中是否有电流（或用电器是否
均工作），以确定故障到底是短路还是断路；然后可根据电压情况来判断故障发生的
地方。
1、如图所示电路，电源电压不变。闭合电键，灯L1和L2都发
光。一段时间后，其中的一盏灯突然熄灭，而电压表V
1
的示
数变大，电压表V
2
的示数变小，则产生这一现象的原因是
（ ）
A、灯L1断路。 B、灯L2断路。
C、灯L1短路。 D、灯L2短
路。
第1题图
3
2、某同学正在做“用滑动变阻器控制灯的亮度”的实验。实验时电路出现的现象和电压
表的示数如图所示，则电路出现的故障可能是（ ）
A、电池没电了。 B、电键处有断路。
C、灯丝断路。 D、滑动变阻器处有断路。
3、如图所示，将两只灯泡串联在电路中，闭合电键后，发现其
中一只灯亮，一只灯不亮。发生这种现象的原因是
（ ）
A、不亮的灯泡灯丝断了或接触不良。
B、两灯比较，不亮的灯泡电阻太大。
C、两灯比较，不亮的灯泡电阻太小。
D、两灯比较，通过不亮的灯泡的电流较小。
4、如图所示电路，电源电压不变。闭合电键，电路正常工
作。一段时间后，发现两个电压表的示数相等，则
（ ）
A、灯L一定熄灭。 B、灯L可能变亮。
C、电阻R一定断路。 D、电阻R可能短路。
5、如图所示电路，电源电压不变。闭合电键，电路正常工作。
一段时间后，发现其中一个电压表的示数变为零，则下列说法不可能出现的
（ ）
A、灯L发生断路。 B、电压表V2损坏。
C、电阻R发生断路。 D、电阻R发生短路。
第2题图
第3题图
第4题图
第5题图
4
6、如图所示电路，电源电压不变。闭合电键，滑动变阻器的滑片P从中点向b端移
动时，发现电压表V
1
的示数和电流表A的示数的乘积变大了，则可能是因为
（ ）
A、滑动变阻器发生断路。 B、灯泡发生断路。
C、滑动变阻器发生短路。 D、灯泡发生短路。
7、如图所示电路，电源电压不变。闭合电键，电路正常工作。
一段时间后，发现其中一个电表的示数变小，另一个电表的示数
变大，则 （ ）
A、灯L可能变亮。 B、灯L亮度可能不变。
C、电阻R一定断路。 D、电阻R一定短路。
8、如图所示电路，电源电压不变。闭合电键，电路正常工作。
一段时间后，发现电流表的示数变大，有一个电压表的示数变
小，则（ ）
A、灯L1断路。 B、灯L2断路。
C、灯L1短路。 D、灯L2短路。
二、 并联电路目前只会出现断路故障，局部短路不会出现，因
为它的局部短路就是整个电路的短路。在判断断路时，只要看哪
条支路的电流减小（即为零），或者哪个用电器不工作，那么就
是哪处断路，其余电路（或用电器）都正常，在并联电路中电压表几乎不起判断作
用。
第6题图
第7题图
第8题图
第9题图
5
9、如图所示电路，电源电压不变。闭合电键，电路正常工作。一段时间后，发现其
中有一个灯泡熄灭，而此时电压表的示数与电流表的示数的比值不变，则下列说法可
能的是 （ ）
A、灯L1熄灭。 B、灯L1亮度不变。 C、灯L2熄灭。 D、
灯L
2
更亮。
10、如图所示的电路中，电阻R1>R2。闭合电键S后，电流表A的
示数为I
1，电压表V的示数为U1。一段时间后，电流表A的示数为I2，且I2<1/2I1
，
电压表V的示数为U
2，且U2=U1
。则发生此现象的原因可能是 （ ）
A、R1断路。 B、R2断路。 C、R1短路。 D、R2短路。
11、如图所示电路，电源电压不变。闭合电键，电路正常工作。
一段时间后，发现其中只有一个电表的示数变小，则可能
（ ）
A、灯L1断路。 B、灯L2断路。 C、灯L1短路。 D、灯L2短路。
第10题图
第11题图
人教版九年级物理《电学》复习之电路故障分析
—— 电路故障分析∙按照电路图连接电路，闭合电键，观察小灯泡发光情况。
∙现象：小灯泡（“发光”或“不发光”）。
RL∙可能的电路故障有：不发光灯L 短路灯L 断路电阻R 断路电键断路电源故障导线断路∙利用桌面上的电流表、电压表等器材检测电路中的故障。
RL注意：①避免电源短路； ②不改变小灯泡L 与电阻R 的连接方式∙可能的电路故障有：灯L 短路、灯L 断路、电阻R 断路电键断路电源故障导线断路金属片灯L短路纸片灯L断路断开电阻R断路RLA故障现象：灯L 不亮若电流表示数为0，说明什么？若电流表示数不为0，说明什么？ 可能的电路故障：灯L 断路、灯L 短路、电阻R 断路断路短路VVRL故障现象：灯L 不亮电压表示数为多少？可能的电路故障：灯L 短路U 短 = 0U 好 = U故障现象：灯L不亮可能的电路故障：灯L断路电阻R断路V 电压表示数为多少？V RLU断= UU 好= 0如果L断路U断= UU 好= 0如果R断路串联电路故障检测的一般方法1. 用电流表确定故障的类型：2. 用电压表确定故障的位置：若电流表示数为 0若电流表示数不为0— 断路— 短路短路U 短 = 0U 好 = U 断路U 断 = UU 好 = 0用导线判断电路故障RL故障现象：灯L 不亮若灯亮，说明什么？若灯不亮，说明什么？可能的电路故障：灯L 断路、灯L 短路、电阻R 断路电阻R 断路灯L 有故障V若电路故障是电阻R 短路VRL选用器材现象：小灯泡发光观察现象电流表A示数不为0且变大电压表U 短 = 0U 好 = U 导 线小灯泡亮度不变课堂小结∙你有什么收获？∙你又有什么困惑？回家作业∙练习有关电学故障相关知识的题反馈练习在如图所示的电路中，闭合电键 S 灯 L 不亮，电压表 V 有示数。
已知电路中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。
(1)请判断该电路中存在的故障可能是。
(2)为进一步确定故障，若使用一个电流表如何确定电路的故障呢？ (3)为进一步确定故障，若将电压表 V 正确并联在灯 L 两端， 请判断他能否查找出电路的故障，并说明理由。
初中物理电路故障分析
初中物理电路故障分析初中物理电路故障分析一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。
会导致电路中电流过大而烧坏电源。
（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
（一般不会造成较大的破坏。
）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。
可能是由于接触问题或者电流过大把用电器烧毁引起的。
3、开路：一般情况下等同于断路。
就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。
二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。
若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。
方法2：用导线与被测电路并联。
若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。
（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。
（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。
（2）示数减小，说明电路（或支路）中发生断路。
2．（针对串联电路）将电流表与被测电路并联分析。
（1）有示数，说明被测电路上发生断路。
（2）无示数，说明：未测电路上发生断路。
（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。
（1）示数增大，说明未与电压表并联的用电器被短路。
（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
2．将电压表与被测电路并联分析。
（1）有示数，说明：电压表与电源正负极间是通路的。
（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
初中物理电路故障分析题讲解(含答案)
初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
（2）故障原因：①电流表短路；②和电压表并联的用电器断路。
现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。
九年级物理：专题电路故障分析
A．灯L1断路 C．灯L1短路
B．灯L2断路 D．灯L2短路
有关电路故障的判断
故障类型： 1、断路
串联：所有用电器都不工作 （一断全断）
并联： 断路的支路用电器不工作
2、短路
串联：被断路用电器都不工作 另一用电器无影响 （局部短路）
并联：所有用电器都不工作 （一短全短）
8．如图所示是小林同学实验的电路图，当开关S闭合 后，他发现灯L1与L2均不亮．小林同学想了想，然后 拿起一根导线开始检查：他先将导线并接在灯L1的两 端，发现灯L2亮，L1不亮；然后将导线并接在灯L2两
端，发现两灯均不亮．电路故障可能是（ B ）
A．灯L1 短路 C．灯L2 短路
B．灯L1 断路 D．灯L2断路
9．如图所示为小明连接的电路，他先检查导线连接无误后， 闭合开关S，发现两灯均不发光，于是他用一个电压表分别并
联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，
再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表
指针有明显偏转，由此判定电路的故障可能是（ B）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
则电路故障情况可能是（ A）
A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
7．在如图所示的电路中，电源电压保持不变．闭合开 关S，电路正常工作．过了一会儿，灯L突然媳灭，两 只电表中仅有一个电表的示数变小．若整个装置除了
灯L和电阻R以外，其余都完好．下列判断正确的是 C
A．可能是灯L断路 B．可能是灯L短路C．可 能是电阻R断路 D．可能是电阻R短路
13．如图所示的电路中，电源电压不变.闭合电键S后， 两灯都发光，一段时间后其中一灯突然熄灭，电流表、 电压表有一个示数变小，则产生这一现象的原因可能
九年级物理电路故障分析专题(有答案)
授课主题电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。
二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。
所以题型中均以可能存在的形式出现选项。
题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。
初中物理电学短路和断路故障分析

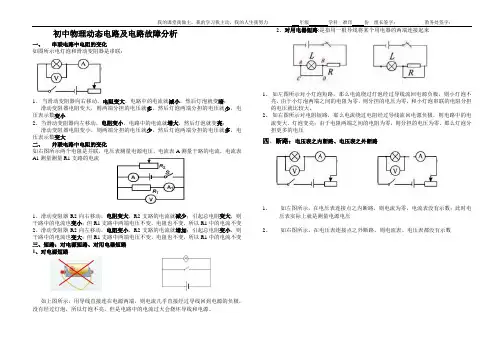

初中物理动态电路及电路故障分析一、串联电路中电阻的变化如图所示电灯泡和滑动变阻器是串联：1、当滑动变阻器向右移动，电阻变大，电路中的电流就减小，然后灯泡就变暗；滑动变阻器电阻变大，则两端分担的电压就多，然后灯泡两端分担的电压就少，电压表示数变小2、当滑动变阻器向左移动，电阻变小，电路中的电流就增大，然后灯泡就变亮；滑动变阻器电阻变小，则两端分担的电压就少，然后灯泡两端分担的电压就多，电压表示数变大二、并联电路中电阻的变化如右图所示两个电阻是并联，电压表测量电源电压，电流表A测量干路的电流，电流表A1测量测量R1支路的电流1、滑动变阻器R2向右移动，电阻变大，R2支路的电流就减少；引起总电阻变大，则干路中的电流也变小；但R1支路中两端电压不变，电阻也不变，所以R1中的电流不变2、滑动变阻器R2向左移动，电阻变小，R2支路的电流就增加；引起总电阻变小，则干路中的电流也变大；但R1支路中两端电压不变，电阻也不变，所以R1中的电流不变三、短路：对电源短路、对用电器短路1、对电源短路如上图所示，用导线直接连在电源两端，则电流几乎直接经过导线回到电源的负极，没有经过灯泡，所以灯泡不亮，但是电路中的电流过大会烧坏导线和电源。
1、如左图所示对小灯泡短路，那么电流绕过灯泡经过导线流回电源负极，则小灯泡不亮，由于小灯泡两端之间的电阻为零，则分担的电压为零，和小灯泡串联的电阻分担的电压就比较大。
2、如右图所示对电阻短路，那么电流绕过电阻经过导线流回电源负极，则电路中的电流变大，灯泡变亮；由于电阻两端之间的电阻为零，则分担的电压为零，那么灯泡分担更多的电压四、断路：电压表之内断路、电压表之外断路1、如左图所示，在电压表连接点之内断路，则电流为零，电流表没有示数；此时电压表实际上就是测量电源电压2、如右图所示，在电压表连接点之外断路，则电流表、电压表都没有示数初中动态电路及电路故障分析1、在如下图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。
初中物理电路故障分析常见情况(串并联)
一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。
会导致电路中电流过大而烧坏电源。
（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
（一般不会造成较大的破坏。
）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。
可能是由于接触问题或者电流过大把用电器烧毁引起的。
3、开路：一般情况下等同于断路。
就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。
二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。
若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。
方法2：用导线与被测电路并联。
若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。
（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。
（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。
（2）示数减小，说明电路（或支路）中发生断路。
2．（针对串联电路）将电流表与被测电路并联分析。
（1）有示数，说明被测电路上发生断路。
（2）无示数，说明：未测电路上发生断路。
（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。
（1）示数增大，说明未与电压表并联的用电器被短路。
（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
2．将电压表与被测电路并联分析。
（1）有示数，说明：电压表与电源正负极间是通路的。
（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
（四）串联电路的断路或局部短路故障现象如下表： 内容 断路 局部短路 实质某电阻（或导线）变为阻值无穷大。
