串并联电路画图专项练习
电路练习二：根据实物图画出电路图

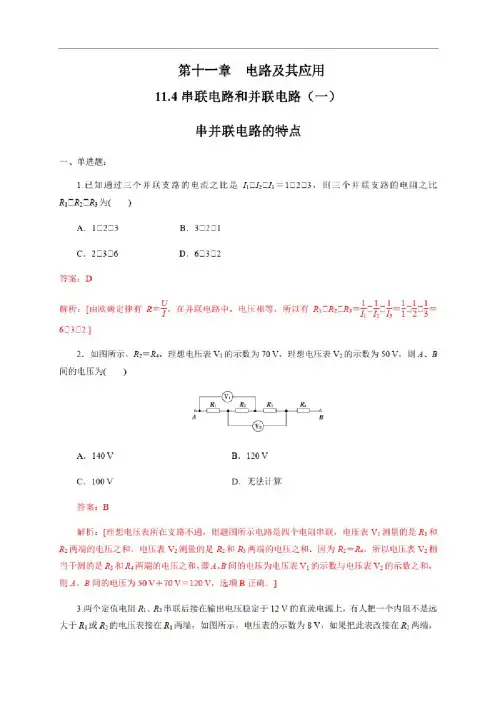

11.4串联电路和并联电路（一）串并联电路的特点（练习题）（解析版）
第十一章电路及其应用
11.4串联电路和并联电路（一）
串并联电路的特点
一、单选题：
1
.已知通过三个并联支路的电流之比是
/
iZ72Z/3 = 1Z2Z3,则三个并联支路的电阻之比
晶二R
二心为（）
A. 1Z2Z3 B. 321221
C. 2
二3
二6 D. 6J3Z2
答案：D
解析：[由欧姆定律有R=%在并联电路中.电压相等，所以有R
口球**£=：*卜
6Z3Z2]
2.
如图所示，Ri=R，.理想电压表V
】的示数为70V,
理想电压表巧的示数为50V,
则H
、B
间的电压为（）
A. 140V
C. 100V
答案:BB. 120V
D.
无法计算
解析:[理想电压表所在支路不通，则题图所示电路是四个电阻串联，电压表巧测虽的是&和
良2
两端的电压之和,电压表巧测量的是是和R
两端的电压之和.因为所以电压表V?
相
当于测的是R
和R
•两端的电压之和，即点、君间的电压为电压表V1
的示数与电压表刈的示数之和，
则.4
、君间的电压为5OV+7OV=12OV.
选项B
正确・]
3
.两个定值电阻R
、凡串联后接在输出电压稳定于12 V
的直流电源上，有人把一个内阻不是远
大于&或氏的电压表接在Ri
两端，如图所示，电压表的示数为8V,
如果把此表改接在R
两端
，则电压表的示数将（
V
A.
小于4V
B.
等于4V
C.
大于4V
小于8V
D.
等于或大于8 V
答案：A
解析：[由于电压表的内阻不是无穷大，共分流作用不能忽略，接上电压表后导致并联部分总电
阻减小.分压值也减小，故乾两端的实际电压大于8V.
尽两端实际电压小于4 V A
正确.]
4
.如图所示是一个电路的一部分,其中如=5
如,R=1
如,力=3
。.71=0.2 A.
五=0.1 A
.那
么电流表测得电流为（）
A. 0.2A,
方向向右B. 0.15A,
方向向左
C. 0.2A,
方向向左D. 0.3A＞
方向向右
答案：C
解析：[由图示电流方向可计算出&和及两端电压降B=l.ov 0=01 V
电势左高右低.
比较5、跖可判断&两端电势下高上低.^=09V.
高中：串联电路和并联电路-经典练习(含答案)
串、并联电路的有关计算
1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为( )
A．1∶2 B．2∶1 C．1∶4 D．4∶1
答案 B
图243
2．如图243所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.
答案 3∶2∶1 2∶3∶3
电表的改装
图244
3．一量程为100 μA的电流表，内阻为100 Ω，表盘刻度匀称，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V．用它来测量电压时，表盘指针位置如图244所示，此时电压表的读数大小为______ V.
答案 1 0.8
解析
4．把表头G改装成大量程电流表时，下列说法正确的是( )
A．改装原理为并联电阻能增大通过G的电流
B．改装成电流表后，表头G本身允许通过的最大电流并不变更
C．改装后，表头G自身的电阻减小了
D．改装后运用时，表头G本身的参量都不变更，整个并联电路允许通过的电流增大了
答案 BD
解析 把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B、D对，A、C错．
(时间：60分钟) 题组一 对串、并联电路的特点及有关计算
1．下列说法中正确的是( )
A．一个电阻和一根志向导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大
D．并联电路任一支路电阻增大(其他支路不变)，则总电阻肯定减小
答案 ABC
解析 由并联电路的特点知：并联电路的总电阻比各支路中的随意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A、B、C对，D错．

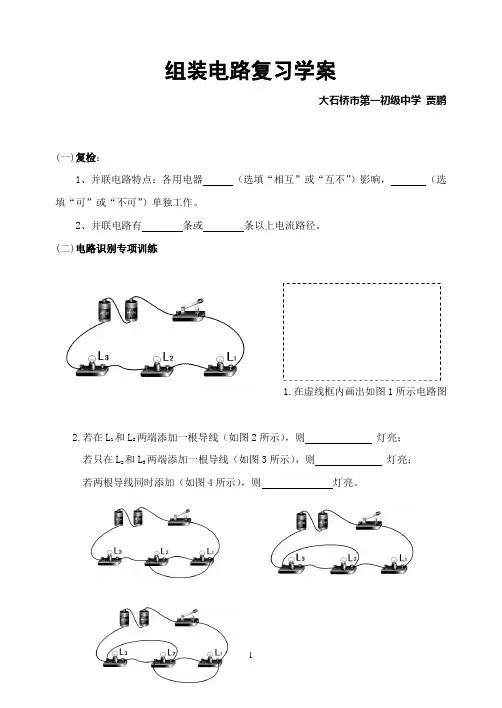

串并联电路识别(组装电路学案)1
- 1 - 组装电路复习学案
大石桥市第一初级中学 贾鹏
(一)复检：
1、并联电路特点：各用电器 （选填“相互”或“互不”）影响， （选填“可”或“不可”）单独工作。
2、并联电路有 条或 条以上电流路径。
(二)电路识别专项训练
1.在虚线框内画出如图1所示电路图
2.若在L1和L2两端添加一根导线（如图2所示），则 灯亮；
若只在L2和L3两端添加一根导线（如图3所示），则 灯亮；
若两根导线同时添加（如图4所示），则 灯亮。
- 2 -
【判断方法】
（方法一）断路法：
（方法二）电流路径法：
（方法三）变形法：
（方法四）“正”“负”法：
（方法五）滑线法：
3.巩固练习：
(1)〖多选〗如图所示的电路，下列说法中正确的是〔 〕
A.S1闭合，S2断开时，L3亮，L1和L2不亮
B.S1断开，S2闭合时，L1亮，L2和L3不亮
C.S1、S2都断开时，L1、L2、L3都亮，是串联
D.S1、S2都闭合时，L1、L2、L3都亮，是并联
- 3 -
（2）在虚线框内画出如图5所示的电路图
(三)局部短路专项训练
1. 恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示。起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，若你是拆弹专家，你应在图中 (填“a”或“b”)处剪断导线．拆除前起爆器上 (填“有”或“没有”)电流通过．
2. 给你下列器材：一个低压电池组，一只小灯泡，一只开关，一只电铃和若干细导线。请你帮助某养牛场设计一自动放养奶牛的装置。要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而小屋内铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现。
串联电路与并联电路的电流练习题
第四节 科学探究：串联和并联电路的电流训练题哈
1．如图所示，当开关S1、S2处于以下状态时，灯炮L1、L2的发光情况。
（1）S1断开，S2闭合时，L1 发光 ，L2 不发光 。
（2）S1和S2都闭合时，L1发光 ，L2发光 。
解析：灯L1、L2并联，S1在L2支路中只控制L2，S2在干路中同时控制L1、L2。
2．如图所示的电路中，闭合开关，电流表测量的是（ ）
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1与L2的电流之和
D.电源供给电路的总电流
解析：灯L1、L2并联，电流表测量L2的电流。
3．在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0-9A，小量程模糊不清，为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针指示如图乙所示，则电流表的小量程为（ ）
A.0-0.6A B.0-1A
C.0-2A D.0-3A
解析：先由大量程读出电流的大小再确定小量程。
4．如图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：两灯都能发光，电流表测L1中电流，开关只控制L2。
解析：根据题意可知灯L1、L2并联。要注意：电流表测L1中电流，开关只控
制L2。
5．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测的是通过 L1 的电流，如果电流表的读数如图乙所示，则电流表测出的电流是
2.5 A。
（2）如果要用电流表测量通过L1和L2的电流，且只允许移动一根导线，应移动的导线是 b ，移动的方法是 将b导线改接到电流表的负接线柱上 。
解析：根据题意可知灯L1、L2并联。电流表测量L1的电流，使用的是大量程。要测灯L1、L2的电流只需移动一根b导线即可。
6．在使用电流表时，下列关于量程的说法正确的是（ ）
A.选用的量程越大越好 B.选用的量程越小越好

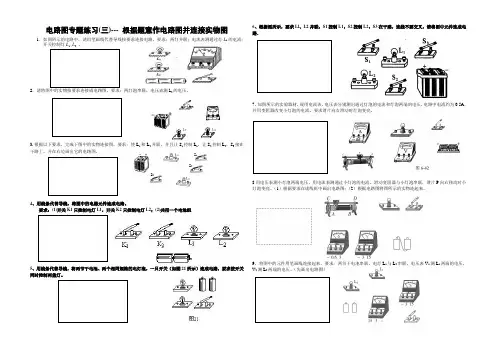

电路图专题练习(三)--- 根据题意作电路图并连接实物图
电路图专题练习(三)--- 根据题意作电路图并连接实物图
1．如图所示的电路中，请用笔画线代替导线按要求连接电路，要求：两灯并联；电流表测通过灯L1的电流；开关控制灯L1 \ L2 。
2．请将图中的实物按要求连接成电路图。要求：两灯泡串联，电压表测L2的电压。
3.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
4、用线条代替导线，将图中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
5、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。
6、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
7、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
8.用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P向右移动时小灯泡变亮。（1）根据要求在虚线框中画出电路图；（2）根据电路图将图所示的实物连起来。
9、将图中的元件用笔画线连接起来，要求：两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。（先画出电路图）
S1
S2
S3
10、两盏灯L1、L2，一只电流表、一滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。
（1）在实线框内画出满足要求的电路图；
（2）在图15所示的元件中，用笔画线代替导线，按电路图连接图示的实物。
11.用笔画线表示导线，完成图甲中的电路连线。要求：灯泡L1与 L2并联；用电流表测L1中的电流。然后在图乙方框内画出它所对应的电路图。
电路图练习
电路图练习
班级 姓名
背诵知识点：
1串联电路的电流特点：只有一条电流..而且处处相等。
并联电路的电流特点：有两条或两条以上的电流.而且不一定相等
2连接电路口诀：1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。
典型例题：
例1.将两个灯泡串联起来 .将两个灯泡并联起来
例2. 根据电路图连接实物图
例3.按照实物图作出电路图
例4、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。
⑴只闭合开关S3，其余开关断开； ⑵只闭合开关S2，其余开关断开；
⑶同时闭合S1和S3，其余开关断开； ⑷同时闭合S1和S2，其余开关断开；
例5．如图2所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？
例6（1）请你设计一个楼梯灯的电路图。 L1 L2
S1 S2
图4 L2 L3
L1 S1 S2 S3
S1
图L2 L1 L3
S2 L1
L2 S1 图 8
练习1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。
3图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
4图4、图5中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。
6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。
10、灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
电路图与实物图专项训练答案
电路图与实物图专项训练答案1．【答案】
【详解】两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2，按要求画出上面电路图即可。
2．【答案】
【详解】由图知，两灯泡并联，开关S1与灯L1串联，开关S2串联在干路中，且靠近电源的正极，
电路图如上图所示。
3．【答案】
【详解】由实物图可知，从正极开始分支，一支经灯泡L2回到负极，另一支经开关S、灯泡L1回
到负极；所以两灯泡并联，开关S控制灯泡L1，答案如上图所示。
4．【详解】由实物图知：灯L2、L3串联，与L1并联，开关S2控制灯L1，开关S1在干路上，控
制整个电路。故电路图如下：
5．【详解】由实物图可知：灯泡1L与2L并联，2S在2L所在的支路上，只控制2L，1S在用电器
与负极之间的干路上，控制两盏灯，作图时要一一对应，答案如上图所示。6．【详解】根据实物图知道，电流从电源的正极流出分为两个支路，一个支路流过开关和L1，另
一个支路流过L2，答案如上图所示。班级：姓名：
第4题第5题第6题7．【解析】原电路中，两灯并联，电流表与灯L2串联，S1控制L1，开关S控制整个电路，根据电
路图连接实物图，答案如下图所示。
8．【解析】原电路中,两灯并联,电流表与灯L1串联测通过L1的电流,因通过L1的电流为0.3A，故
电流表选用小量程，开关控制整个电路，根据电路图连接实物图，答案如下图所示。9．【详解】由图可看出，电路有两个灯泡L1和L2，电流表和一个开关都与灯泡L1串联组成一条
支路，然后与灯泡L2这一支路并联接到电源两极。画电路图可先画出电源和电流表、开关、L1串
联的电路图，然后将L2并联到电流表、开关、L1组成的支路两端即可，答案如下图所示。
10．【解析】电流从正极开始分支，一支经灯泡L1、开关S1，另一支经灯泡L2、开关S3，然后两支
汇合，再经过开关S2，回到电源负极，电路图如图所示：11．【详解】根据电流流向法，先从正极出发依次串联开关S3、开关S2、灯泡L2回到负极，然后
15.5串并联电路中电流的规律专项练习题
《15.5串并联电路中电流的规律》专题练习题
知识点回顾：
1、串联电路的电流规律:串联电路中各处电流都。
公式：I==
2、并联电路的电流规律:并联电路中总电流等于各支路中电流之。
公式：I=
专题练习：
一、 填空题
1.如右图所示,闭合开关后两电流表的示数I甲=3I乙,则通过L2的电流I2与通过L1的电流I1的比值为
.若I甲=0.3?A,则I2
?A.?
?
2.物理兴趣小组的同学在做“用电流表测电流”的实验中,所用电路如图甲所示,闭合开关后,电流表A1、A2的示数如图乙所示,则电流表A1的示数为
A,电流表A2的示数为
A,通过灯L1的电流为
A,灯L2中的电流为
A.?
?
3.如右图导线A处直径大于B处,如果通过导线A的电流为I1,通过导线B的电流为I2,则它们的大小关系是I1
(填“<”、“>”或“=”)I2.
?
4.小乐在研究串联电路电流特点时,共做了三次实验,记录数据如下表,其中有一次数据是错误的,该错误数据是 。?
次数 1 2
3
测量处 a b c
电流/A 0.12 0.6
0.12
5.学校教室里的各盏节能灯之间是 联的,当教室里多开一盏节能灯时,干路上的电流大小将 。(填“变大”“不变”或“变小”)
6如右图所示,开关S闭合后,发现A1、A2两只电流表的指针恰好偏转到同一位置,若通过L1的电流为1.2A,则电流表A1示数是 A,电流表A2示数是
A。? 7.如图，的示数是0.9A，的示数是0.46A，则的示数是_______。
???????????????????
二、 选择题
1.如图所示,三表A1、A2、A3的示数为I3、I2、I1,根据电路,比较各电流表读数的大小( )
?
A.I1>I2>I3?????????????B.I1
2.在图甲所示的电路中,A1的示数为1.4?A,A2的示数如图乙所示,下列判断正确的是( )
初中物理电路图典型练习题
--
-
- - 优质资料 初中电学电路图练习题
1、如图所示的电路中，正确的是
( )
2、分析右下图所示的实物连接电路，下列说法中正确的是（ ）
A、L1、L2是串联B、L1、L3是串联
C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联
3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要
闭合开关________。
第3题 第2题
4、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线
C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏
5、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
6、请根据左边实物 连接的电路图，画出其电路图。 --
-
- - 优质资料
7、如图(7)所示电路，以下说法正确的是
( )
A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响
电路实、物图连接专项练习(汉风)
1 一、根据要求用笔画线代替导线，将各题中的实物连接起来。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
4、图4、图5中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。
6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。
8、灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
9、图15中在A、B两房间都能控制灯泡的通、断电。
10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流
L1 L2
图 1 L1 L2
图 2 L1 L2
S1
图 3 S2
S2 L1 L2
S1
图 4 S L1 L2 S1 S2
S
图 5 L1
L2
L3 S1
S
S2
图 6
L1 L2
S1
图13 S L1 S
S2
L2
S1
图
14
图 16 L1 L2 S
图 15 B A S S1 L1
L2
图 9 L1
L2 S1
图 8 S1
S L1
L2
图 7
S S1 L1
L2 图 12 图 10 S1
S L1
L2
图 11 L2 S1
S L1 2 L1 L2 S
L2 L1 V1
V2
L1 L2 S
L1 L2 S 11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。
12、图19、图20中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。
13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。
