300MW机组供热抽汽投运方案
#2机组供热抽汽投运方案
一、2013年霍州市供热概况：
我公司热网首站于11月17日投运，开始向霍州市进行供热服务，目前接带霍州市河西区四个供热子站，供热面积约30万平米。根据12月9日在兆光公司召开的霍州市城市供热联席会初步确定，12月17日左右将对霍州市河东城区增供15个供热子站，预计供热面积增加150万平米。届时我公司供热首站供热面积将达到180万平米。
二、目前热网首站运行方式。
11月17日，供热首站投运后，依次对#1、#2汽水加热器、水水加热器进行投运冲洗，目前疏水水质合格以回收至#2机组排汽装置。
热网首站加热器目前的供汽汽源为#2机组辅汽，抽汽量约为20t/h，投运#2汽水加热器和#2水水加热器，#1汽水加热器、#1水水加热器备用正常，#3汽水加热器进汽电动门故障暂不具备投运条件。供热抽汽系统的设计汽源#2机组中压排汽抽汽系统处于冷备用状态。
供热循环泵为#1泵变频运行，#4、#5泵工频备用良好。循环水量约为890t/h，循环水供水压力720KPA，供水温度65℃，回水压力480KPA，回水温度在50℃左右。
三、投运#2机组供热抽汽的方案
按照12月9日确定的供热增供要求，当供热面积达到180万平米时，预计机组的抽汽量将达到100—150t/h，循环水量将达到2000—2500t/h，目前采用的供汽方式将不能满足供热要求，因此需要投运
#2机组新增的供热抽汽系统，取代辅汽抽汽作为供热首站的加热汽源，以满足增供的供热要求。
#2机组的供热抽汽系统投运后的运行方式暂定为：
抽汽调门（LEV）暂时采取手动调整方式，通过#2机组DCS进行调整，控制供热首站供汽压力在400—500KPA范围内；
供热首站各加热器进汽调门投自动，在供热DCS画面上控制，加热器出口水温控制在100—110℃左右。
四、当前投运供热抽汽存在的问题及应满足的条件。
供热抽汽系统投运应满足的条件：
1、供热抽汽系统阀门静态试验正常。
2、供热抽汽系统阀门静态保护联锁试验正常。
3、DCS中供热抽汽系统阀门的控制逻辑关系正常。
4、DCS中供热抽汽系统相关阀门操作功能正常。
当前供热抽汽系统存在的问题：
1、上述条件中第1、2条在#2机组大修后机组启动前已进行试验，已完成。
2、上述条件中第3条，需要仪电核实相关控制逻辑，务必于12月15日前完成。
3、上述条件中第4条，需要仪电核实后向发电部提供供热抽汽系统的DCS操作说明，务必于12月13日前完成。
五、#2机组供热抽汽投运步骤：
1、检查#2机组供热抽汽系统具备投运条件，发电部确认就地系
统及阀门正常，仪电部检查确认DCS控制回路正常，控制逻辑正常，相关保护投入正常。
2、#2机组供热抽汽系统相关阀门恢复送电。液动快关阀油站送电启动正常，抽汽逆止门供气正常。
3、检查#2机组供热抽汽管道疏水正常。
4、#2机组负荷稳定，运行正常，检查#2机组中压缸排汽压力高于供热首站供汽压力,否则适当降低供热首站供汽压力。
5、依次开启供热抽汽系统抽汽逆止门、液动快关阀，检查供热抽汽管道无振动，就地各阀门开启正常。
6、在#2机组DCS画面逐步手动调整输出指令，观察供热抽汽调门（LEV）逐步开启，检查抽汽压力变化正常，检查#2机组中低压连通管调阀（EGV)按控制逻辑动作正常，#2机组抗燃油压正常。
7、逐步开大LEV阀开度，当抽汽压力大于供热首站供汽压力后，逐步关闭辅汽供汽手动门。保证供热压力稳定，直至辅汽供汽手动门全部关闭。
8、并汽过程中注意#2机组各轴系振动、温度变化，汽机轴向位移、胀差变化，有异常时应立即终止操作。
六、#2机组供热抽汽投运注意事项。
1、#2机组供热抽汽投运后，通过调整LEV阀控制供热首站供汽压力在400—500KPA范围内，尤其但各机组负荷变动或外界供热负荷变动时，应加强调整。
2、#2机组供热抽汽投运后，应加强对就地各阀门系统的检查，保证设备运行正常。
3、LEV阀的操作调整要缓慢、小幅度，同时注意EGV阀的开度变化情况和机组抗燃油系统的运行情况。
4、#2机组供热抽汽投运后，由于#1机组供热抽汽LEV阀后处于带压状态，#1机组供热抽汽系统该阀门必须全部停电、停气，管道无压疏水保持常开状态。
5、#2机组供热抽汽投运后，原#2机组辅汽供汽系统保持热备用状态，一次门全开，二次门全关，管道疏水保持开启。
6、当#2机组运行中发生故障导致#2机组供热抽汽中断时，应立即恢复辅汽供汽，汽源采用#1机组或二期辅汽系统。
发电部
2013-12-11

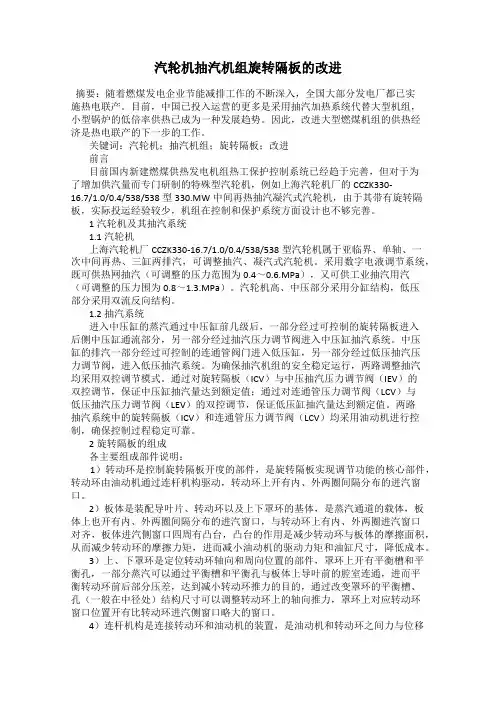

汽轮机抽汽机组旋转隔板的改进
汽轮机抽汽机组旋转隔板的改进
摘要：随着燃煤发电企业节能减排工作的不断深入，全国大部分发电厂都已实施热电联产。目前，中国已投入运营的更多是采用抽汽加热系统代替大型机组，小型锅炉的低倍率供热已成为一种发展趋势。因此，改进大型燃煤机组的供热经济是热电联产的下一步的工作。
关键词：汽轮机；抽汽机组；旋转隔板；改进
前言
目前国内新建燃煤供热发电机组热工保护控制系统已经趋于完善，但对于为了增加供汽量而专门研制的特殊型汽轮机，例如上海汽轮机厂的CCZK330-16.7/1.0/0.4/538/538型330.MW中间再热抽汽凝汽式汽轮机，由于其带有旋转隔板，实际投运经验较少，机组在控制和保护系统方面设计也不够完善。
1汽轮机及其抽汽系统
1.1汽轮机
上海汽轮机厂CCZK330-16.7/1.0/0.4/538/538型汽轮机属于亚临界、单轴、一次中间再热、三缸两排汽，可调整抽汽、凝汽式汽轮机。采用数字电液调节系统，既可供热网抽汽（可调整的压力范围为0.4～0.6.MPa），又可供工业抽汽用汽（可调整的压力围为0.8～1.3.MPa）。汽轮机高、中压部分采用分缸结构，低压部分采用双流反向结构。
1.2抽汽系统
进入中压缸的蒸汽通过中压缸前几级后，一部分经过可控制的旋转隔板进入后侧中压缸通流部分，另一部分经过抽汽压力调节阀进入中压缸抽汽系统。中压缸的排汽一部分经过可控制的连通管阀门进入低压缸，另一部分经过低压抽汽压力调节阀，进入低压抽汽系统。为确保抽汽机组的安全稳定运行，两路调整抽汽均采用双控调节模式。通过对旋转隔板（ICV）与中压抽汽压力调节阀（IEV）的双控调节，保证中压缸抽汽量达到额定值；通过对连通管压力调节阀（LCV）与低压抽汽压力调节阀（LEV）的双控调节，保证低压缸抽汽量达到额定值。两路抽汽系统中的旋转隔板（ICV）和连通管压力调节阀（LCV）均采用油动机进行控制，确保控制过程稳定可靠。

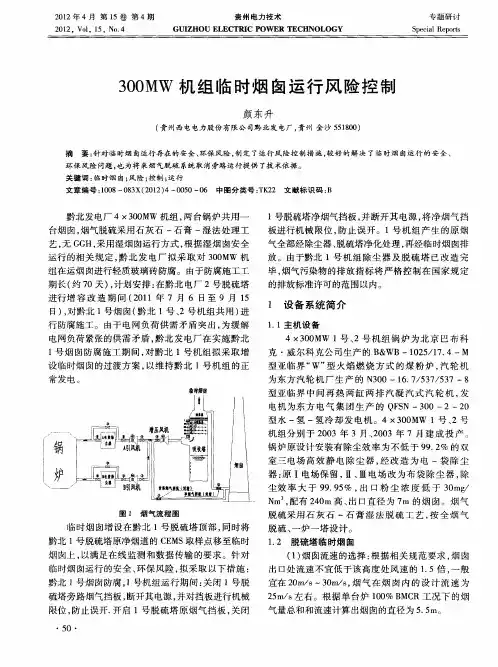

300MW机组临时烟囱运行风险控制
