土工合成材料试验方法
土工合成材料作业指导书 1 单位面积重量测定 1 试验设备及用具 剪刀。尺，最小分度值为1mm。天平，感量0.0lg。 2 操作步骤 1试样准备： 1 按本规程3.3.1规定裁剪试样。 2 试样面积应不小于100cm2，试样长度和宽度的裁剪和测量读数应精确到1mm。 3 试样数量应不少于10块，并进行编号。
2 称量： 将裁剪好的试样按编号顺序逐一在天平上称量，读数应精确到O.0lg。 3 计 算 1按下式计算每块试样的单位面积重G： (4.5.1) 式中G ——试样单位面积重量，g/m2 M ——试样重点，g； A ——试样面积，m2
2按本规程3.4规定计算单位面积重量的平均值G、标准差ζ及变异系数Cv。 2 厚度测定 1试验设备及用具 基准板：直径应大于压块直径50mm，见图5.3.1。
图5.3.1厚度测定仪 1一百分表；2一压块；3一试样；4一基准板；5一平衡锤；6一砝码 压块：表面光滑平整，底面积为25cm2，重为5N的圆形压块。压块放在试样上，对试样施加2±0.01kPa的压力。 加压仪：出力大于500N。 百分表：最小分度值0.01mm。 秒表：最小分度值0.1s。 2操作步骤 1 试样准备 1 按本规程3.3.1规定裁剪试样。 2 试样数量应不少于10块，并进行编号。
2 测定2kPa压力下厚度的操作方法： 1 擦净基准板和压块，压块放在基准板上，调整百分表零点。 2 提起压块，将试样自然平放在基准板与压块之间，轻轻放下压块，试样受力为2±0.01kPa，接触后开始记时，达30s时记录百分表读数。提起压块，取出试样。 3 重复上述步骤，测试完10块试样。
3 测定20kPa及200kPa压力下厚度的操作方法： 1 将基准板放在加压仪上，再将压块放在基准板上，调整百分表零点。 2 提起压块，将试样自然平放在基准板和压块之间，轻轻放下压块，调节加压仪上荷重，使试样受力达20±0.1kPa，压力加上后开始记时，达30s时记录百分表读数。 3 仍按上述步骤调节加压仪上荷重，试样受力达200土1kPa，压力加上后开始记时，达30s时记录百分表读数。 4 重复本条5.4.3-2及5.4.3-3步骤，测试完10块试样。
4计算及绘图 1按本规程3.4规定分别计算每种压力下10块试样厚度的算术平均值、标准差ζ及变异系数Cv。 图5.5.2无纺土工织物的厚度—压力关系曲线 2 绘厚度与压力关系曲线，横轴为压力对数值，纵轴为厚度平均值，见图5.5.2。 3孔径试验(干筛法) 1试验设备及用具 1 标准试验筛：直径200mm。 2 振筛机：具有水平摇动和垂直振动(或拍击)装置应符合GB9909—88《振筛机》的规定。 3 天平：称量200g，感量0.0lg。 4振筛用的颗粒材料。将洗净烘干的颗粒材料用筛析法进行分级制备，按标准试验筛孔径分级如下：0.063～0.075mm，0.075～0.090mm，0.090～0.106mm，0.106～0.125mm，0.125～0.150mm，0.150～0.180mm，0.180～0.250mm，0.250～0.350mm等。
5 其他用品：秒表，细软刷子。 2 试样准备 1 按本规程3.3.1规定裁剪试样，其直径应大于筛子直径。 2 应取5块试样，如果试样为针刺土工织物，振筛后，若嵌入织物的颗粒不易清出时，织物试样不能重复使用，这时，试样数为5×n(n为选取的粒径级数)。
3 操作步骤 1 将试样放在筛网上，并固定好。 2 称量颗粒材料50g，均匀撤布在试样表面。 3 将装好试样的筛子、接收盘与筛盖夹紧装入振筛机上，开动机器，振筛10min。 4 停机后，称量通过试样的颗粒材料重量，然后轻轻振拍筛框或用刷子轻轻拭拂清除表面及嵌入试样的颗粒。如此对同一级颗粒进行5次平均试验。 5 用另一级颗粒材料在同一块式样上重复本节6.5.2～6.5.4步骤。测定孔径分布曲线，应取得不少于3～4级连续分级颗粒的过筛率，并要求试验点均匀分布。若仅测定等效孔径O95,则有两组的筛余率在95%左右即可。
4计算及绘图 1 按下式计算某级颗粒的筛余率Ri： （6.6.1) 式中Mt ——筛析时颗粒投放量，g; Mi ——筛析后底盘中颗粒重量(过筛量），g。
2 按下式计算5次平行试验筛余率的平均值:
(6.6.2) 式中符号同式(6.6.1)。 3 用各级颗粒的平均筛余率与相应各级颗粒的平均粒径在半对数纸上绘孔径分布曲线，见图6.6.3。 图6.6.3孔径分布曲线 4 垂直渗透试验 1 试验设备及用具 1 试样夹持器，见图7.3.1。 1 夹持器的有效过水面积为20～100cm2，应能装单片和多片土工织物试样。
2 试样与夹持器周壁必须密封良好，不得有渗漏。 2 上下游水位容器： 1 容器应有溢流装置，在试验过程中保持常水头。 2 容器应能调节水位，水头变化范围为1～60mm。
3 量测系统的管路宜短而粗，减小水头损失。 4 其他：秒表、量筒、吸球、水桶等。 5 对新安装的量测系统应作空态(无试样)率定，以确定设备自身的水头损失，并予以修正。 2试验准备 1 准备好试验用脱气水或蒸馏水。 2 试样准备： 1 按本规程3.3.1规定裁剪试样。 2 试样数量： 1)单片试样取10个试样平行测定； 2)多片试样取5组平行测定。 3操作步骤 1 事先将试样浸泡在水中并赶出气泡。将饱和试样装入夹持器内，安装操作过程中应防止空气进入试样，有条件宜在水下装样。 2 渗透仪内注满水，将夹持器放上，尽快安装，应防止试样内水的流失。 3 向下游容器内注水，使水自试样底部徐徐向上渗出并排气，逐渐使水漫过试样。 4 调节上游水位，使高出下游水位，水从上游流向下游，并溢出。 5 待上下游水位差△h入稳定后，测读△h，开动秒表，用量筒接取一定时段内的渗透水量，并测定水。 6 调节上游水位，改变水力梯度，重复本节7.5.4～7.5.5步骤。作渗透流速υ与水力梯度i的关系曲线，取其线性范围内的试验结果，计算平均渗透系数。
7 重新安装一个试样，重复本节7.5.1～7.5.6步骤对其余试样进行试验。 4计 算 1 按下式计算20℃时的渗透系数，并注明水头条件： (7.6.1) 式中k20 ——20℃时试样的渗透系数，cm/s； W ——渗透水量，cm3； δ ——试样厚度，cm； A ——试样过水面积，cm2； △h ——上下面水位差，cm； t ——通过水量w的历时，s； ηt ——试验水温T(℃)时水的动力粘滞系数，kPa·s； η20 ——20℃时水的动力粘滞系数， kPa·s。
水的动力粘滞系数比ηt/η20列于表7.6.1。 表7.6.1 水的动力粘滞系数比ηt/η20 温度(℃) 温度修正系数λ=ηt/η20 温度(℃) 温度修正系数λ=ηt/η20 温度(℃) 温度修正系数λ=ηt/η20 11.0 11.5 1.261 1.243 16.0 16.5 1.104 1.090 21.0 21.5 0.976 0.964 12.0 12.5 13.0 13.5 14.0 14.5 15.0 15.5 1.227 1.211 1.194 1.176 1.163 1.148 1.133 1.119 17.0 17.5 18.0 18.5 19.0 19.5 20.0 20.5 1.077 1.066 1.050 1.038 1.025 1.012 1.000 0.988 22.0 22.5 23.0 24.0 25.0 26.0 27.0 28.0 0.953 0.943 0.932 0.910 0.890 0.870 0.850 0.833
2 计算试样不同水头时的平均渗透系数及全部试样的平均渗透系数。 5水平渗透试验 图8.3.1水平渗透仪示意图 1—试样；2—加荷板；3—水位差；4—压力表 1试验设备及用具 1 试样容器：应密封不漏水，有两种形式，见图8.3.1。 2 上下游水位容器：水位容器应能调节水位，并在试验过程中水位差保持不变，水位容器高度应满足水力梯度大于1.0。 3 加荷装置：施加于试样的法向压力范围宜为10～250kPa，并在试验过程中保持恒压，对于直接加荷型，在试样上下面应放置塑料橡胶垫层，使荷载均匀施加于整个宽度和长度上，且橡胶垫层应无水流通道。 4 其他用具：秒表、量筒、水桶、温度计等。 2 试验准备 1 试验用水应为脱气水或蒸馏水。 2 试样准备： 1 按本规程3.3.1规定裁剪试样。 2 试样数量和尺寸： 1)分别裁剪顺机向和横机向试样各3块，当试样较薄时，应取2层或3层试样重叠为一组进行试验，这时应相应各裁剪6块或9块试样； 2)试样宽度应大于100mm，长度应大于2倍宽度。
3 操作步骤 1 将试样包封在乳胶膜或橡皮套内，试样应平整无折绉，周边应无渗漏，对于直接加荷型，应仔细安装试样上下垫层，使试样承受均匀法向压力。 2 施加2～5kPa的压力，使试样就位，随即向水位容器内注入脱气水，排走试样内的气泡。试验过程中试样应饱和。 3 按现场条件选用水力梯度，当情况不明时，选用水力梯度不大于1.0。 4 按现场条件或设计要求选择法向压力，至少进行三种压力的试验，一种压力稍大于设计值，一种稍低于设计值。
土工合成材料-宽条拉伸试验方法解读 2020继续教育答案
土工合成材料-宽条拉伸试验方法解读（每日一练）考生姓名：刘志雄考试日期：【2020-12-23 】单项选择题（共10 题)1、土工合成材料宽条拉伸试验方法中湿态试样在取出（）min内完成测试。
(A) •A,3•B,4•C,5•D,6答题结果：正确答案：A2、《土工合成材料宽条拉伸试验方法》（GB/T 15788-2017）标准实施日期是（）。
(D) •A,43098•B,43101•C,43221•D,43282答题结果：正确答案：D3、土工合成材料宽条拉伸试验方法中抗拉强度的单位：（）。
(A) •A,kN/m•B,MPa•C,N•D,N/m答题结果：正确答案：A4、测定土工织物拉伸性能的试验是（）。
(A)•A,宽条拉伸试验•B,窄条拉伸试验•C,条带拉伸试验•D,接头/接缝宽条拉伸答题结果：正确答案：A5、对于单向土工格栅的宽条拉伸试验，每个试样的宽度不小于（），并具有足够长度满足夹钳隔距不小于100mm。
(D)•A,100mm•B,150mm•C,300mm•D,200mm答题结果：正确答案：D6、土工合成材料宽条拉伸试验要求每组有效试样（）块。
(B)•A,3•B,5•C,6•D,10答题结果：正确答案：B7、对于伸长率超过5%的土工合成材料，设定试验机的拉伸速率，使试样的伸长速率为隔距长度的（）%／min。
(D)•B,20±2•C,10±1•D,20±5答题结果：正确答案：D8、预负荷伸长是在相当于（）最大负荷的外加负荷下所测的隔距长度（mm）的增加值。
(B) •A,2%•B,1%•C,3%•D,4%答题结果：正确答案：B9、土工合成材料宽条拉伸试验用引伸计的测试精度应为显示器读数的（）。
(B) •A,±1%•B,±2%•D,±6%答题结果：正确答案：B10、土工合成材料宽条拉伸试验方法中用于进行湿态试验的样品应浸入温度为（）的水中，浸泡时间应至少（），且足以使试样完全润湿，即在浸泡更长的时间后最大负荷或伸长率无显著差异。

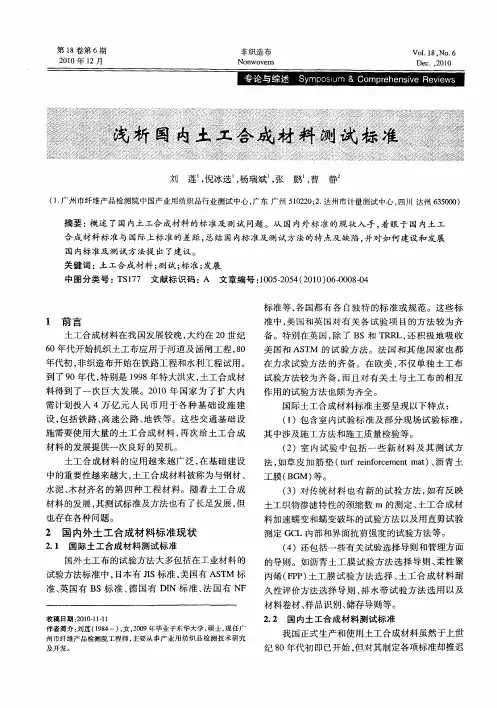

浅析国内土工合成材料测试标准
材料 卷材 、 品识 别 、 样 储存导 则等 。
收 稿 日期 ：０ ０１ ．１ ２ １ ．１１ 作 者 简 介 ： 莲 （９ ４一）， ，０ ９年 毕业 于东 华 大 学 ， 士 ， 任 广 刘 １８ 女 ２０ 硕 现 州 市纤 维 产 品 检 测 院 工 程师 ， 主要 从 事 产 业 用 纺 织 品检 测 技 术 研 究 及开发。
其 中涉及 施工 方法 和施工 质量检 验等 。
料得到 了一 次 巨 大 发 展 。２ １ ０ ０年 国 家 为 了扩 大 内
需 计划 投入 ４万 亿 元 人 民币 用 于 各 种 基 础 设 施 建 设 ， 括 铁路 、 速公 路 、 铁 等 。这 些 交通 基 础设 包 高 地
施 需要 使用大 量 的土 工合 成 材 料 ， 次 给土 工合 成 再
摘要 ： 概述 了国 内土 工合 成 材料 的标 准及 测 试 问题 。从 国 内外标 准 的现 状入 手 ， 着眼 于 国 内土 工 合成材 料标 准与 国际上 标准 的差距 ， 总结 国 内标 准及 测 试方 法的特 点及缺 陷 ， 并对 如何 建设和发展
国 内标准及 测试 方法提 出了建议 。 关 键词 ：土工合 成材料 ； 测试 ； 准 ； 标 发展 中图分 类号 ： Ｓ ７ 文 献标 识码 ： Ｔ １７ Ａ 文章编 号 ：０ ５２ ５ （ ０ ０ ０ －０ ８０ １０ —０ ４ ２ １ ）６０ ０ －４
２ ２ 国 内土工合 成材 料测试 标准 ．
我国正式生产和使用土工合成材料虽然于上世
纪８ Ｏ年代初 即已开始 ， 对其 制定 各项标 准却推 迟 但
２１ ０ ０年（ 总第 ８ ２期）
刘莲， ： 等 浅析 国 内土工合 成材料 测试标准
GBT-15788-2017土工合成材料ppt课件
培训、宣贯
1
1、前言
本规程修订的主要技术内容是：
1、将标准名称中的“土工布及其有关产品”改为“土工合 成材料；
2、扩大了标准的适用范围，增加了土工网、土工网垫和金 属纤维制品；
3、删除了对GB/T 3361的引用 4、增加了对GB/T 13759和GB/T 16989的引用 5、增加了部分术语，增加了3.7标称强度下伸长率的定义，
1、前言
17、将ISO 10319：2015的3.3中用于量的单位的信息替换为 相应的注
18、将ISO 10319：2015中3.4“maximum tensile force”修改 为“maximum tensile load”，与上下文进行统一，修改 了3.5“伸长率”的定义，删除了3.10“应变速率”的术语 及其定义，增加可操作性，便于标准的执行
● 用修改采用国际标准GB/T 6529代替了ISO 554 ● 用修改采用国际标准GB/T 6682代替了ISO 3696 ● 用等同采用国际标准GB/T 13759代替了ISO 10318 ● 用等同采用国际标准GB/T 13760代替了ISO 9862 ● 用等同采用国际标准GB/T 16825.1代替了ISO 7500-1 ● 用修改采用国际标准GB/T 16989代替了ISO 10321 ● 删除了对EN 10223-3的引用，将相关内容写入本标准的附录A中
将3.1和3.3中“夹持长度”修改为“隔距长度”，删除了 3.1中列项（2），将各条文中用于量的单位的信息替换为 相应的注；
1、前言
6、增加了具有双峰值的土工合成材料的典型拉抻曲线示例 图；
7、增加了低伸长产品拉伸速率的设置方法，并删除了通过 钳口位移测定伸长率的方法
ASTM有关土工合成材料的试验标准,兼述我国的相应标准
２００９中国土工合成材料创新发展论坛论文集ＡＳＴＭ有关土工合成材料的试验标准，兼述我国的相应标准王正宏（北京工业大学，北京，１００１２４）１．ＡＳＴＭ的试验方法标准１．１标准的项目名称ＡＳＴＭ（ＡｍｅｒｉｃａｎＳｏｃｉｅｔｙｆｏｒＴｅｓｔｉｎｇＭａｔｅｒｉａｌｓ）是美国材料试验学会的简称，为当今国际上最著名的制定材料试验方法标准的权威机构之一，它是一所民间的非营利性跨行业组织，它的业务范围涵盖多种材料，包括岩土和土工合成材料。
我国的上述两类材料的试验方法规程、规范，主要都以ＡＳＴＭ标准为依据。
近来得到长期从事土工合成材料试验研究的我国留美学者袁则宏博士的帮助，收集到ＡｓＴＭ关于土工合成材料的几乎全部的试验方法标准，对我们的工作有很好的参考价值，故将所有试验方法项目名称皆译成中文供大家查阅，如表１：表中Ｄ××××为试验编号，其后的数字为标准采用或最后修订年份。
表１．美国ＡｓＴＭ有关土工合成材料的试验标准ＡＳＴＭＤ１９８７—０７（１）土工织物或土一土工织物滤层生物淤堵试验方法ＡｓＴＭＤ２６４３－０４水库、水池、渠道和水沟预制沥青衬垫（外露型）试验规范ＡＳＴＭＤ４３５４—９９土工合成材料试样制备标准方法ＡＳＴＭＤ４３５５—０７在氙弧灯仪器中土工织物露于光、湿、热条件下的老化试验方法ＡＳＴＭＤ４４３７—９９柔性高分子土工膜片材现场接缝完整性的试验方法。
ＡＳＴＭＤ４４３９—９４土工合成材料名词术语标准ＡＳＴＭＤ４４９１－９９ａ土工合成材料渗水的透水率试验方法ＡＳＴＭＤ４５３３—０４土工织物梯形撕裂强度试验方法ＡＳＴＭＤ４５４５—８６柔性高分子土工膜片材工厂接缝完整性的试验方法ＡＳＴＭＤ４５９４－９６温度对土工织物稳定性影响的试验方法ＡＳＴＭＤ４５９５－０５用宽条试样测定土工织物拉伸特性的试验方法ＡＳＴＭＤ４６３２－９１土工织物握持破坏荷载和伸长量的试验方法ＡＳＴＭＤ４７１６—０７‟ 用常水头法测定土工合成材料单宽（平面）流率和导水率的试验方法ＡＳＴＭＤ４７５１－０４土工织物表观（ａｐｐａｒｅｎｔ）开孔的试验方法ＡＳＴＭＤ４７５９－０２土工合成材料与规范相符性的确定方法Ａｓｌ‟ＭＤ４８３３－０７土工膜和相关产品抗穿刺指标的试验方法ＡＳＴＭＤ４８７３－０２土工合成材料卷材和样品识别、储存和操作导则４１２００９中国土工合成材料创新发展论坛论文集ＡＳＴＭＤ４８８４－９６土工合成材料缝制和热粘缝强度试验方法ＡＳＴＭＤ４８８５－０１用宽条拉伸法确定土工膜运行强度的试验方法ＡＳＴＭＤ４８８６－８８土工织物抗磨（砂纸一滑块法）试验方法ＡＳＴＭＤ５１０１－ＯＩ用梯度比量测土一土工织物系统堵塞潜势的试验方法ＡＳＴＭＤ５１４１－９６用当地土的土工织物障篱的反滤效益和流量的试验方法ＡＳＴＭＤ５１９９一０１量测土工合成材料名义厚度的试验方法ＡＳＴＭＤ５２６１－９２量测土工织物单位面积质量的试验方法ＡｓＴＭＤ５２６２－０７确定土工合成材料无侧限条件下拉伸蠕变和蠕变破坏型状试验方法ＡＳｌ‟＾ＩＤ５３２１－０２用直剪法测定土和土工合成材料或土工合成材料和土工合成材料之间摩擦数的试验方法ＡＳＴＭＤ５３２２—９８评价土工合成材料对液体化学抗力的试验室试样浸液步骤的标准方法ＡＳＴＭＤ５３２３－９２确定聚乙烯土工膜２％割线模量标准方法ＡＳＴＭＤ５３９７－０７借切口恒拉伸荷载试验评价聚烯烃土工膜抗应力开裂的方法ＡＳＴＭＤ５４９３－０６荷载下土工织物透水率的试验方法ＡＳＴＭＤ５４９４—９３未受保护和受保护土工膜抗锥刺能力的试验方法ＡＳＴＭＤ５４９６—９８土工合成材料现场浸渍试验方法ＡＳＴＭＤ５５１４－０６土工合成材料大型水力穿刺试验方法ＡＳＴＭＤ５５６７－９４土一土工织物系统导水比（ＨＣＲ）试验方法ＡＳＴＭＤ５５９６－０３聚烯烃土工合成材料中碳黑分散微观评价试验方法ＡＳＴＭＤ５６１７—０４土工合成材料多轴拉伸试验方法ＡＳＴＭＤ５６４１－９４用真空罐评价土工膜接缝试验方法ＡＳＴＭＤ５７２１—９５聚烯烃土工膜气烘老化步骤ＡＳＴＭＤ５７４７—９５ａ评价土工膜对液体化学抗力的试验步骤ＡＳｌⅥＤ５８１８一０６样品外爆和回收以评价土工合成材料铺设破坏的方法ＡＳＴＭＤ５８１９一０５土工合成材料耐久性评价方法选择导则ＡＳＴＭＤ５８２０－９５用压缩空气评价土工膜双焊缝的方法ＡＳＴＭＤ５８８４－０４ａ内部加筋土工膜撕裂强度试验方法ＡＳｌⅥＤ５８８５－０６用高压差热扫描热量计确定聚烯烃土工合成材料氧化诱导时间的试验方法ＡＳｌＭＤ５８８６－９５确定特殊应用中液体渗过土工膜速率方法选择导则ＡｓＴＭＤ５８８７－０４用柔壁渗透仪量测通过饱和土工织物膨润土衬垫试样流率的试验方法ＡｓＴＭＤ５８８８－０６膨润土垫（ＧｃＬ）存储和搬运导则ＡＳＴＭＤ５８８９－９７土工合成材料膨润土垫质量控制方法ＡＳＴＭＤ５８９０－０６土工合成材料膨润土垫粘土矿物膨胀势测定方法ＡＳＴＭＤ５８９１—０２土工合成材料膨润土垫中粘土成分漏失试验方法４２２００９中国土工合成材料创新发展论坛论文集ＡＳＴＭＤ５９７０－９６土工织物户外曝晒老化试验ＡＳＴＭＤ５９９３－９９土工合成材料膨润土垫单位质量测试方法ＡＳＴＭＤ５９９４－９８带纹土工膜芯板厚度测试方法ＡＳＴＭ９６０７２－９６土工合成材料膨润土垫取样导则ＡＳＴＭＤ６０８８－０６铺设道路土工复合排水材料方法ＡＳｌＭＤ６１０２－０６土工合成材料膨润土垫铺设导则ＡｓＴＭＤ６１４０－００全宽沥青路面中铺面织物沥青保留量测试方法ＡＳＴＭＤ６１４１－９７土工合成材料膨润土垫中粘土成分对液体的化学相容性（与液体接触后仍否保持膨胀性等）锄评价导则ＡＳＴＭＤ６２１３－９７评价土工格栅抗化学液的试验方法ＡＳＴＭＤ６２１４－９８化学熔接法现场连接土工膜的完整性测试方法ＡＳＴＭＤ６２４１－０４利用５０ｍｍ测头测定土工织物和与其相关材料静定穿刺强度的试验方法ＡＳｌＭＤ６２４３－０６利用直剪试验测定土工合成材料膨润土垫内部和界面抗剪强度的试验方法ＡＳＴＭＤ６２４４－０６道路复合排水板块（ｐａｎｅｌｔｒａｉｎ）垂直压缩性试验方法ＡＳＴＭＤ６３６４－０６土工合成材料短期压缩特性测定方法ＡＳＴＭＤ６３６５－９９用火花试验对土工膜接缝进行非破坏性试验的方法ＡＳＴＭＤ６３８８－９９评价土工网抗化学液的试验方法ＡＳＴＭＤ６３８９－９９评价土工织物抗化学液的试验方法ＡＳＴＭＤ６３９２－９９未加筋土工膜热熔法焊接缝完整性测试方法ＡＳＴＭＤ６４３４－０４柔性聚丙烯（ｆｐｐ）土工膜试验方法选择导则ＡＳｌＭＤ６４５４－９９草皮加筋垫（ｔｕｒｆｒｅｉｎｆｏｒｃｅｍｅｎｔｍａｔ，Ｔ跚）短期压缩特性测试方法ＡＳＴＭＤ６４５５－０５预制沥青土工膜（ＰＢＧＭ）试验方法选择导则ＡＳＴＭＤ６４９５－０２土工合成材料膨润土垫认可试验要求（为接受该材料应作试验的类型、方法和论证，以保证供货符合要求）…２‟导则ＡＳＴＭＤ６４９６－０４ａ针刺土工织物膨润土垫上下层间平均剥离强度测试方法ＡＳＴＭＤ６４９７－０２土工膜与贯穿物或结构物机械连接方法导则ＡＳＴＭＤ６５２３－００卫生垃圾场另类覆盖层（ａｌｔｅｒｎａｔｉｖｅｄａｉｌｙｃｏｖｅｒ，ＡＤＣ）选择与评价导则ＡＳＴＭＤ６５２４－００草皮加筋垫（Ｔ跚）回弹量量测方法ＡＳＴＭＤ６５２５－００永久性防冲卷材名义厚度量测方法ＡＳＴＭＤ６５６６－００草皮加筋垫单位面积质量量测方法ＡＳｌＭＤ６５６７－００白炽光穿透草皮加筋垫（Ｔ跚）的量测方法ＡＳＴＭＤ６５７４－００借辐射流量测土工合成材料（平面）水力传导率试验方法ＡＳＴＭＤ６５７５－００用作草皮加筋垫（Ｔ跚）的土工合成材料刚度测试方法ＡＳＴＭＤ６６３６－０１加筋土工膜层面连接强度测试方法们２００９中国土工合成材料创新发展论坛论文集ＡＳＴＭＤ６６３７—０ｌ借单肋或多肋拉伸法测量土工格栅拉伸特性的标准方法ＡＳＴＭＤ６６３８－０７土工合成材料筋材与混凝土模块（模块混凝土块）间连接强度的测试方法ＡＳＴＭＤ６６９３－０４未加筋聚乙烯和未加筋柔性聚丙烯土工膜拉伸特性测试方法ＡＳＴＭＤ６７０６一Ｏｌ土工合成材料土中抗拔试验ＡＳＴＭＤ６７０７－０６用于地下排水的园织型（ｃｉｒｃｕｌａｒｋｎｉｔ）土工织物?娓?ＡＳＴＭＤ６７４７－０４土工膜潜在漏水通道电测技术选择导则ＡＳＴＭＤ６７６６—０６ａ可能不相容液体渗过土工合成材料膨润土垫时水力特性评价测试方法ＡＳＴＭＤ６７６７－０２用毛管流测定土工织物开孔特征方法ＡＳＴＭＤ６７６８－０４土工合成材料膨润土垫拉伸强度测试方法ＡＳＴＭＤ６８１７－０７刚性多孔聚苯乙烯标准ＡＳＴＭＤ６８１８－０２泥炭加筋垫极限抗伸性质测试方法ＡＳＴＭＤ６８２６—０５用作城市固体废料堆埋场日覆盖材料的另类材料喷泥浆、泡沫和当地土料规范ＡＳＴＭＤ６９１６－０６ｃ混凝土模块（加筋土挡墙用）间抗剪强度的测定方法ＡＳＴＭＤ６９１７－０３排水带（ＰｖＤ）试验方法选用导则ＡＳＴＭＤ６９１８一０３排水带弯曲状态下的测试方法ＡＳＴＭＤ６９９２－０３利用分级等温法按时间一温度曲线迭加进行土工合成材料加速蠕变和蠕变破坏的试验方法ＡＳＴＭＤ７００１一０６用于路旁排水和其它大流量设施的土工复合材料标准规格ＡＳＴＭＤ７００２－０３用水盂（ｗａｔｅｒｐｕｄｄｌｅ）系统确定外露土工膜的漏水部位方法ＡＳＴＭＤ７００３—０３加筋土工膜条带拉伸试验方法ＡＳＴＭＤ７００４－０３加筋土工膜握持拉伸试验方法ＡＳＴＭＤ７００５－０３土工复合材料粘结（层间粘结）强度测试方法ＡＳＴＭＤ７００６－０３土工膜超声波测试方法ＡＳＴＭＤ７００７－０３被水或土覆盖的土工膜渗漏位置的电测方法ＡＳＴＭＤ７００８一０３另类（有别于传统的土覆盖）他‟日覆盖土工合成材料规范ＡＳＴＭＤ７０５６－０７预制沥青土工膜接缝拉伸剪切强度测试方法ＡＳＴＭＩ）７１０６－０５ＥＰＤＭ（乙烯／丙烯／－烯共聚物）土工膜测试方法选用导则ＡＳＴＭＤ７１７６—０６未加筋ＰＶＣ（聚氯乙烯）土工膜应用于淹埋状态规范ＡＳＴＭＤ７１７７－０５双焊道土工膜气道法检验规范ＡＳＴＭＤ７１７８－０６作为无纺土工织物补充渗滤特性的缩颈数“ｍ”的检测方法ＡｓＴＭＤ７１７９－０７确定土工网破坏力的试验方法ＡＳＴＭＤ７１８０－０５岩土工程中泡沫塑料（ＥＰＳ）应用导则ＡｓＴＭＤ７２３８－０６利用萤光ＵＶ凝聚仪探测未加筋聚烯烃土工膜曝露效应的试验方法ＡＳＴＭＤ７２３９－０６公路中应用的混合式铺面蓐垫规范４４２００９中国土工合成材料刨新发展论坛论文集ＡｓＴＭＤ７２４０－０６通过电容技术（导电土工膜火花试验）测定与导电层紧密接触的无绝缘层土工膜渗漏部位的方法ＡＳＴＭＤ７２７２－０６利用预制条带粘接土工膜接缝整体性检测方法ＡＳＴＭＤ７２７４－０６ａ预制沥青土工膜（Ｂ锄）矿物稳定剂含量测试方法ＡＳｌⅥＤ７２７５－０７沥青土工膜（ＢＧＭ）拉伸特性试验方法ＡＳＴＭＤ７４０６－０７土工合成材料产品在恒压下的蠕变试验方法ＡＳＴＭＤ７４０７－０７确定土工膜通气量的试验方法注：（１）“Ｄ”后面的数字为标准的编号；其后的数字为原采用年份，或最后修订的年份。
土工合成材料 内部节点强度的测定 第1部分：土工格室-最新国标
土工合成材料内部节点间强度第1部分土工格室1范围本部分规定了用于测定不同加载条件下土工格室内部节点间强度的试验方法。
本部分适用于焊接型节点、微桩熔接型节点、注塑型节点、卯榫型节点等，方法A和方法B不适用于插接型节点等定角型节点。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918塑料试样状态调节和试验的标准环境（GB/T2918—2019，ISO291:2008,MOD）GB/T13760土工合成材料取样和试样准备（GB/T13760—2009，ISO9862:2005，IDT）GB/T16825.1静力单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准（GB/T16825.1—2008，ISO7500-1:2004，IDT）GB/T19274-XXXX土工合成材料塑料土工格室3术语和定义GB/T19274-XXXX界定的以及下列术语和定义适用于本文件。
节点junction一组土工格室结构中由两个相邻条带相连所形成的网格单元连接处的点、线或面。
固定系统fastening system用于将土工格室固定在地面上的系统（如铆钉，钉桩，U形杆等）。
网格名义尺寸nominal cell size格室按规定完全展开至L×W尺寸时，沿条带方向相邻节点间较大距离为网格名义长度S，沿条带方向相邻处节点间较小距离为网格名义宽度R。
4方法概述总则以下4种试验方法分别代表不同应力模式，选择一种或多种方法对土工格室进行试验。
注1：对于某些产品，可能无法采用全部四种试验方法。
注2：获取有关网格名义尺寸（S c，R c）和土工格室组的安装方向信息（如产品的纵向是沿坡向还是平行于等高线安装），有利于正确开展试验。
方法A-拉伸剪切试验（见图1）对从一组土工格室上切割出的“X”形试样进行试验，节点为“X”的中心。
土工合成材料塑料土工格栅检验细则
土工合成材料塑料土工格栅检验细则1. 总则1.1本细则主要用于工程建设中的土体加筋或加固材料—单向和双向拉伸塑料土工格栅的检验。
1.2本细则依据GB/T 17689-2008编制。
2.仪器设备2.1WE-100万能材料试验机：精度：1%，感量：0.04kN，钢直尺0～500mm，感观：1mm。
3.外观检查及力学性能试验方法3.1土工格栅颜色为黑色，色泽应均匀，在自然光线下距产品0.5m目测。
3.2外观应无损伤、无破裂。
网孔大小形状应均匀。
3.3单拉塑料格栅采用单肋法测试时，裁取试样时将样品两侧面去掉两个肋后，在宽度方向均匀裁取10个试样。
试样应沿纵方向保留3个节点，试样沿横方向取3个肋，剪断两侧的2个肋。
3.4采用多肋法测试时，均匀裁取5个试样，试样应沿着纵方向保留3个节点，在横向两侧剪断2肋，试样有效宽度不小于200mm。
3.5双拉塑料格栅采用单肋法测试时，均匀地从样品纵、横方向上各取10个试样，试样长度至少包括两个完整单元，且试样长度不小于100mm。
3.6采用多肋法测试时，均匀在纵、横两个方向上各裁取5个试样，试样有效宽度不少于200mm，长度至少包括两个完整单元，且长度不少于100mm。
3.7仲裁试验采用多肋法。
3.8拉伸速度以试样夹具间距离的20%，每份钟作为拉伸速度（mm/min）。
3.9用夹具夹住试样两端的节点，应施加该试样标称强度1%预拉力后，开始拉伸试验，测量2%、5%伸长时和节一峰值时的拉力，以及标称伸长率。
以算术平均值作为试验结果。
4.试验结果4.1拉伸强度按下式计算：式中：——拉伸强度（kN/m）；——试样的拉力值(kN)；——样品宽度上的肋数；——试样的肋数；——样品宽度(m)。
4.2标称伸长率按下式计算：式中：——标称伸长率，用%表示；——达到标称，强度时夹具的行程(mm)；——试样在预拉力状态下，夹齿点间距离(mm)。
4.3伸长率2%、5%时的拉伸强度按下式计算：式中：F2%、5%——对应2%、5%伸长率时拉伸强度(kN/m)；f2%、5%——对应2%、5%伸长率时试样的拉力值(kN)；N——样品宽度上的肋数；n——试样的肋数；L——样品宽度(m)。
土工合成材料厚度试验仪操作规程
土工合成材料厚度试验仪操作规程
1、在使用时要擦拭干净，检查杠杆支点转动是否灵活（此处装有轴承）；
2、接通电源，把压脚放在基准板上，安装数显千分位移传感器，使数显千分位移传感器测头和压脚顶部接触，并有一定的压缩量，按仪表清零键；
3、提起压脚，将试件在不受张力的情况下放置在基准板和压脚之间，轻轻放下压脚，稳压30s 后，读记数显千分位移传感器数据；
4、压脚自重为5N，这时自重对试件的压力为2kPa；
5、如需继续对试件施加压力，则要在挂钩上加砝码。
在砝码挂钩上加一件0.850kg砝码时，压脚对试件的压力为20kPa。
6、如在砝码挂钩上加0.850kg 砝码一块和加2.55kg 三块（共4 块）砝码时，则压脚对试件的压力为200kPa。
7、使用完后擦拭干净设备，记好设备使用记录。
试验检测继续教育 土工合成材料-宽条拉伸试验方法解读
土工合成材料宽条拉伸试验用引伸计的测试精度应为显示器读数的（）。
A.±1% B.±2% C.±4% D.±6%答案:B您的答案：B题目分数：4此题得分：批注：第2题《土工合成材料宽条拉伸试验方法》（GB/T 15788-2017）标准实施日期是（）。
答案:D您的答案：D题目分数：3此题得分：批注：第3题预负荷伸长是在相当于（）最大负荷的外加负荷下所测的隔距长度（mm）的增加值。
% % % % 答案:B您的答案：B题目分数：3此题得分：批注：第4题土工合成材料宽条拉伸试验方法中抗拉强度的单位：（）。
m m 答案:A您的答案：A题目分数：3此题得分：批注：测定土工织物拉伸性能的试验是（）。
A.宽条拉伸试验 B.窄条拉伸试验 C.条带拉伸试验 D.接头/接缝宽条拉伸答案:A您的答案：A题目分数：3此题得分：批注：第6题对于伸长率超过5%的土工合成材料，设定试验机的拉伸速率，使试样的伸长速率为隔距长度的（）%／min。
±2 ±2 ±1 ±5答案:D您的答案：D题目分数：4此题得分：批注：第7题土工合成材料宽条拉伸试验要求每组有效试样（）块。
答案:B您的答案：B题目分数：4此题得分：批注：第8题对于单向土工格栅的宽条拉伸试验，每个试样的宽度不小于（），并具有足够长度满足夹钳隔距不小于100mm。
答案:D 您的答案：D题目分数：4批注：第9题土工合成材料宽条拉伸试验方法中湿态试样在取出（）min内完成测试。
答案:A您的答案：A题目分数：4此题得分：批注：第10题土工合成材料宽条拉伸试验方法中用于进行湿态试验的样品应浸入温度为（）的水中，浸泡时间应至少（），且足以使试样完全润湿，即在浸泡更长的时间后最大负荷或伸长率无显著差异。
A.（20±5）℃，12h B.（20±2）℃，24h C.（20±2）℃，12h D.（20±5）℃，24h 答案:B您的答案：B题目分数：4此题得分：批注：第11题土工合成材料宽条拉伸试验常用的夹钳类型有（）。
2018道路工程12-第二章第五节土工合成材料
2一、土工合成材料在公路工程中的应用与要求土工合成材料的分类第五节土工合成材料土工布第五节土工合成材料土工膜第五节土工合成材料土工格栅第五节土工合成材料当量孔径计算过程：拉伸过程中试样的拉力和伸长量，记录线。
对比试验要点测定土工织物等的拉伸长度和最大负荷下 1.纵向和横向各剪取至少5块试样；2.无纺类试样宽度200mm ±1mm，机织类先剪成220mm宽，再拆成200mm±1mm；3.预张力相当于最大负荷的1%；4.试样在距钳口5mm 内范围断裂，结果剔除。
测定土工织物等的接头和接 1.每块试样应含有一个接缝或接头，其余同“宽条拉伸试验”土工合成材料试验适用于测定各类黏焊土工格栅黏焊点的极限离力。
15mm长的切口，并画上夹持线。
顶破强力试验和刺破强力试验顶破强力试验是指土工合成材料受顶压荷载至破裂时的最大顶压力，反映了土工合成材料抵态应力的能力。
刺破强力试验反映了土工合成材料抵抗小面积的能力。
土工合成材料顶破强力试验和刺破强力试验的主要顶破强力试验刺破强力试验：直径为50mm 2.试样面积：φ300mm 的试样5块率：下降速度为in1.平头顶杆8mm2.裁取圆形试样10块，直径不小于100mm3.加载速率：下降为300mm /m 土工合成材料土工合成材料的摩擦特性。
摩擦剪切强度。
摩擦特性试验统一采用标准砂土，结土工合成材料的摩擦特性，不同的土工材料可以优劣。
拉拔摩擦特性试验采用的是密实度，结果用于设计参数。
土工合成材料、水力性能试验1.垂直渗透性能试验（恒水头法）土工织物用于反滤材料，要求既能阻止颗粒随具有一定的透水性。
本试验采用渗透定水头下垂直渗透性能。
适用于土工织物和合土工织物。
仪夹持器的最小直径50mm。
土工合成材料第五节土工合成材料 试样数量不小于5块，在含有湿润剂的水中，至少浸泡12h直至饱和并赶走气泡。
首先向渗透仪注水达到50mm 的水头差，关掉供水后，如果试样两侧的水头在5m in内不能平衡，说明渗透仪中有未排除干净的空气。
31、SLT235-1999土工合成材料测试规程
土工合成材料测试规程SL/T235-1999前言编写本规程的目的是为了使土工合成材料的试验方法逐步趋于标准化、统一化，向国际标准靠拢。
1988年原土工合成材料技术协作网组织编制了《土工织物测试方法参考标准》，1990年原水利电力部委托南京水利科学研究院主持编写《土工合成材料测试手册》，这些工作对试验方法的日趋统一起到了积极作用。
近年来，由于土工合成材料的品种及应用取得了较大发展，已有的测试项目有进一步充实和修订的必要。
经土工合成材料工程协会与水利部商定，合作编写本规程。
本规程共收编19个试验项目，主要参考美国标准(ASTM)、国际标准(ISO)及以其为依据的国家标准(GB)、德国标准(DIN)、美国公路局(FHWA)的《土工织物工程手册》等。
引用和制定这些方法的原则是，结合我国国情和以多年土工试验比较成熟的经验为基础。
少部分方法是依据试验室现有条件，经共同研究并经实践证明后而制定的。
本规程解释单位：水利部国际合作与科技司本规程主编单位：南京水利科学研究院中国土工合成材料工程协会本规程主要起草人：马梅英刘宗耀王育人王正宏陈环杨灿文目次1、总则2、术语和符号3、试验方法的共同规定4、单位面积重量测定5、厚度测定6、孔径试验（干筛法）7、垂直渗透试验8、水平渗透试验9、条样法拉伸试验10、握持位伸试验11、撕裂试验12、胀破试验13、CBR顶破试验14、刺破试验15、土工膜抗渗试验16、直剪摩擦试验17、拉拔摩擦试验18、土工格栅、土工网及土工带拉伸试验19、塑料排水带芯带压屈强度与通水量试验20、软式透水管试验21、蠕变试验22、淤堵试验附录A试验记录表格本规程的用词和用语说明条文说明1 总则1.0.1为推动土工合成材料在工程建设中的应用，统一材料测试的技术要求，特制定本规程。
1.0.2本规程适用于水利、铁路、公路、水运、建筑、环境等工程中所用的土工合成材料的测试。
1.0.3土工合成材料性状受试验方法、荷载性质、试样尺寸、加荷速率、试验温度等因素的影响，测试时应按本规程有关规定进行。
