开关电源设计
第一讲 ACDC开关电源设计
1.3 高频变压器设计
A、计算最大和最小直流输入电压（加到变压器初级）:
Vmin=1.1×Vacmin=1.1×85=93 V Vmax=1.4142×Vacmax=1.4142×265 =375 V
B、输入电流平均值
IAVG
P0 15 0.2 A V min 0.8 93
实取６８０uF和１２０uF二只电容并联，或用多只 小电容并联，以减少ＥＳＲ．
1.7、输出整流二极管选择 变压器次级峰值电流：
NP ISP IP 0.66 15.3 10 A NS
选择２0A／３０V以上快恢或肖特基二极管 如选IR 公司的肖特基: 20TQ045 45V/20A ，VFM=0.51V, TO-220AC
C、输入电流峰值
2 2 IP IAVG 0.2 0.667 A (2 KRP ) D max (2 1) 0.6 IR 取1， DMAX取0.6 KRP IP D、输入电流有效值
IRMS
KRP 2 0.6 IP DMAX ( KRP 1) 0.67 0.30 A 3 3
SW1
单片机Ｉ／Ｏ分配：
Ａ／Ｄ通道２路 ＰＷＭ输出１路 “＋”、“－”按键２路 ＬＥＤ或ＬＣＤ显示１１根 共用１６根Ｉ／Ｏ
3.2 驱动电路
在本系统中驱动电路起两个作用，一是电平转移， 二是功率驱动以降低开关管功率损耗。常用的驱动芯片 有ＩＲ、ＯＮＳＥＭＩ、ＳＴ、ＮＸＰ等公司生产，在 本电路中可选用ＩＲ公司的ＩＲ２１１１。
按键式3线控制： /CS /INC U/ D 阻值 L Pulse H 升 L Pulse L 降 H 不变 数控电位器控制接口和单片机Ｉ／Ｏ口 连接，共需９-12根信号线。
开关电源的设计毕业论文
开关电源的设计毕业论文开关电源是一种高效率、小体积、轻质化的电源，随着现代电子设备的发展，应用越来越广泛。
开关电源的设计是电子工程专业毕业设计中的一个热门方向，本文将介绍开关电源的基本工作原理及设计方法，并以一个实际开关电源的设计为例，进行详细说明。
一、开关电源的基本工作原理开关电源的基本工作原理是将交流电源转换为直流电源，其核心部分是开关管。
开关管工作时，会在电路中产生一个高频矩形波形。
再经过滤波电路、输出稳压电路等处理后，最终输出所需要的稳定直流电源。
在开关电源中，开关管的切换是关键，它的导通和截止决定程序的整个运行。
开关管的导通与截止又是由控制器控制的，所以控制器设计是非常重要的。
二、开关电源的设计方法1.功率计算开关电源的功率计算是设计的第一步。
功率 = 电流×电压，在设计前应要明确设备所需的电流和电压值并通过功率计算公式计算得出所需的功率。
2.电路设计电路设计是开关电源设计中较为复杂的一步。
主要包括直流输入电路、开关管、反馈电路、滤波电容、输出稳压电路等部分。
这些部分需要合理的组合和设计，并应通过电路仿真进行验证。
3.控制器设计在控制器设计中，主要有PWM控制器和开环控制器。
PWM控制器通常采用电流反馈控制方式，能够减少在输出处的纹波电压，提高稳定性。
开环控制器的设计要更为复杂，但是更容易实现。
4.保护电路设计保护电路是开关电源中非常重要的一部分，保护电路通常包括电流限制保护、过压保护、过载保护，以及温度保护等。
这些保护电路能够提高开关电源的使用寿命，避免因电路故障引起的安全事故。
三、开关电源设计实例以12V60W的开关电源设计为实例。
1.功率计算P = U × I = 12V × 5A = 60W。
2.电路设计直流输入电路：直流输入电路主要包括整流桥、电容滤波器和保险丝等。
整流桥需要选择合适的电流、电压值，电容滤波器应该选择合适的容量，保险丝则是起到安全保障作用。

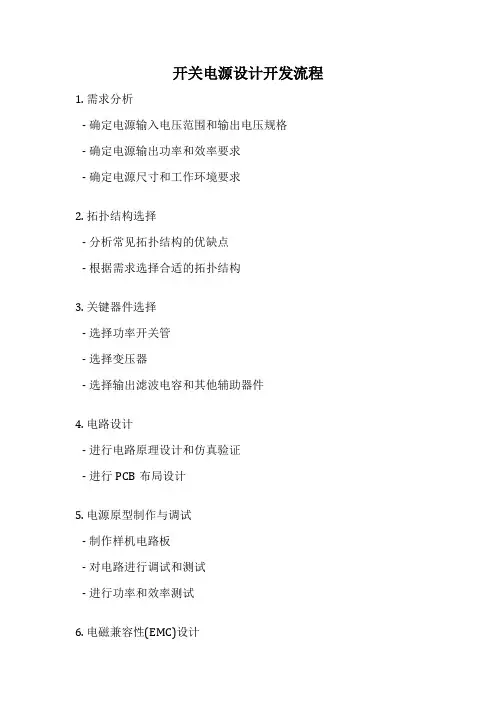

开关电源设计开发流程
开关电源设计开发流程1. 需求分析
- 确定电源输入电压范围和输出电压规格
- 确定电源输出功率和效率要求
- 确定电源尺寸和工作环境要求
2. 拓扑结构选择
- 分析常见拓扑结构的优缺点
- 根据需求选择合适的拓扑结构
3. 关键器件选择
- 选择功率开关管
- 选择变压器
- 选择输出滤波电容和其他辅助器件
4. 电路设计
- 进行电路原理设计和仿真验证
- 进行PCB布局设计
5. 电源原型制作与调试
- 制作样机电路板
- 对电路进行调试和测试
- 进行功率和效率测试
6. 电磁兼容性(EMC)设计
- 分析电路的EMC问题
- 采取相应的EMC设计措施
7. 热设计
- 进行热分析和模拟
- 设计散热结构
8. 机械结构设计
- 确定外壳尺寸和材料
- 设计机械结构和组装工艺
9. 安全认证和标准符合性
- 进行安全认证测试
- 确保满足相关标准和规范
10. 试产和量产
- 制作小批量试产样品
- 进行可靠性测试和改进
- 量产和交付
这个流程概括了开关电源设计开发的主要步骤,具体细节需要根据实际产品需求进行调整和完善。
良好的设计流程有助于提高开发效率,确保产品质量和可靠性。

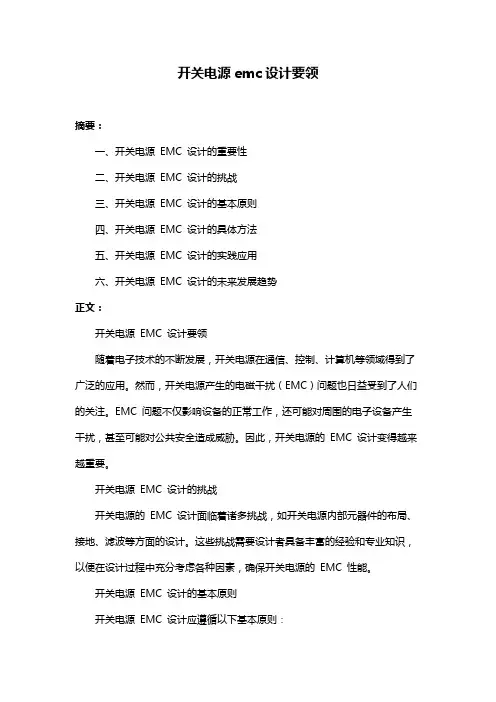

开关电源emc设计要领
开关电源emc设计要领摘要：一、开关电源EMC 设计的重要性二、开关电源EMC 设计的挑战三、开关电源EMC 设计的基本原则四、开关电源EMC 设计的具体方法五、开关电源EMC 设计的实践应用六、开关电源EMC 设计的未来发展趋势正文：开关电源EMC 设计要领随着电子技术的不断发展，开关电源在通信、控制、计算机等领域得到了广泛的应用。
然而，开关电源产生的电磁干扰（EMC）问题也日益受到了人们的关注。
EMC 问题不仅影响设备的正常工作，还可能对周围的电子设备产生干扰，甚至可能对公共安全造成威胁。
因此，开关电源的EMC 设计变得越来越重要。
开关电源EMC 设计的挑战开关电源的EMC 设计面临着诸多挑战，如开关电源内部元器件的布局、接地、滤波等方面的设计。
这些挑战需要设计者具备丰富的经验和专业知识，以便在设计过程中充分考虑各种因素，确保开关电源的EMC 性能。
开关电源EMC 设计的基本原则开关电源EMC 设计应遵循以下基本原则：1.整体设计原则：在设计之初，应充分考虑EMC 问题，将EMC 设计融入整体设计之中，使之成为整个系统设计的一部分。
2.模块化设计原则：将开关电源划分为不同的功能模块，对每个模块进行独立设计，以简化EMC 问题。
3.层次化设计原则：根据EMC 问题的严重程度，采取不同的设计策略，如屏蔽、滤波等，有针对性地解决EMC 问题。
开关电源EMC 设计的具体方法具体方法包括：1.优化开关电源内部元器件的布局，减少电磁干扰的产生。
2.合理选择开关电源的接地方式，如单点接地、多点接地等。
3.设计合适的滤波器，滤除开关电源产生的电磁干扰。
4.采用屏蔽技术，阻止电磁干扰的传播。
5.遵循相关标准和规范，确保开关电源的EMC 性能。
开关电源EMC 设计的实践应用在实际应用中，开关电源的EMC 设计需要根据具体的应用场景和需求，采取相应的EMC 设计策略。
例如，在通信系统中，开关电源的EMC 设计需要满足严格的电磁兼容性要求，以保证通信系统的正常工作；在计算机系统中，开关电源的EMC 设计需要重点关注减小电磁干扰对计算机硬件的影响。

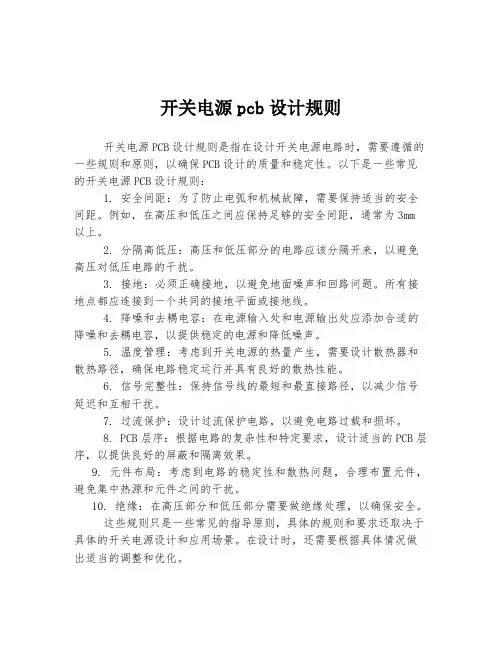

开关电源pcb设计规则
开关电源pcb设计规则
开关电源PCB设计规则是指在设计开关电源电路时，需要遵循的一些规则和原则，以确保PCB设计的质量和稳定性。
以下是一些常见的开关电源PCB设计规则：
1. 安全间距：为了防止电弧和机械故障，需要保持适当的安全间距。
例如，在高压和低压之间应保持足够的安全间距，通常为3mm 以上。
2. 分隔高低压：高压和低压部分的电路应该分隔开来，以避免高压对低压电路的干扰。
3. 接地：必须正确接地，以避免地面噪声和回路问题。
所有接地点都应连接到一个共同的接地平面或接地线。
4. 降噪和去耦电容：在电源输入处和电源输出处应添加合适的降噪和去耦电容，以提供稳定的电源和降低噪声。
5. 温度管理：考虑到开关电源的热量产生，需要设计散热器和散热路径，确保电路稳定运行并具有良好的散热性能。
6. 信号完整性：保持信号线的最短和最直接路径，以减少信号延迟和互相干扰。
7. 过流保护：设计过流保护电路，以避免电路过载和损坏。
8. PCB层序：根据电路的复杂性和特定要求，设计适当的PCB层序，以提供良好的屏蔽和隔离效果。
9. 元件布局：考虑到电路的稳定性和散热问题，合理布置元件，避免集中热源和元件之间的干扰。
10. 绝缘：在高压部分和低压部分需要做绝缘处理，以确保安全。
这些规则只是一些常见的指导原则，具体的规则和要求还取决于具体的开关电源设计和应用场景。
在设计时，还需要根据具体情况做出适当的调整和优化。

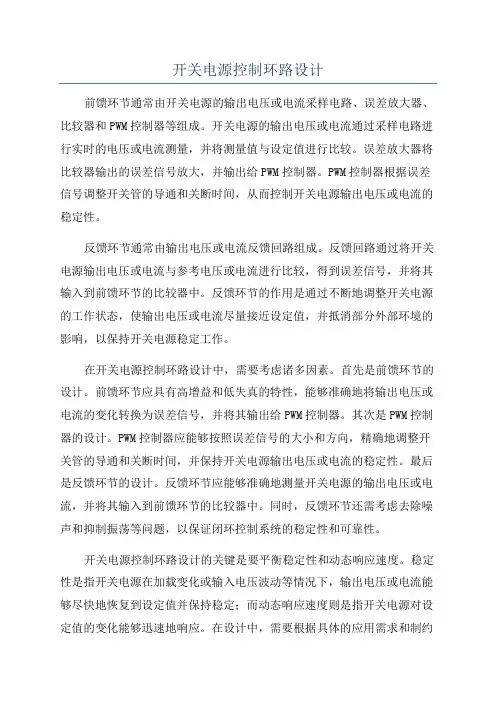

开关电源控制环路设计
开关电源控制环路设计前馈环节通常由开关电源的输出电压或电流采样电路、误差放大器、比较器和PWM控制器等组成。
开关电源的输出电压或电流通过采样电路进行实时的电压或电流测量，并将测量值与设定值进行比较。
误差放大器将比较器输出的误差信号放大，并输出给PWM控制器。
PWM控制器根据误差信号调整开关管的导通和关断时间，从而控制开关电源输出电压或电流的稳定性。
反馈环节通常由输出电压或电流反馈回路组成。
反馈回路通过将开关电源输出电压或电流与参考电压或电流进行比较，得到误差信号，并将其输入到前馈环节的比较器中。
反馈环节的作用是通过不断地调整开关电源的工作状态，使输出电压或电流尽量接近设定值，并抵消部分外部环境的影响，以保持开关电源稳定工作。
在开关电源控制环路设计中，需要考虑诸多因素。
首先是前馈环节的设计。
前馈环节应具有高增益和低失真的特性，能够准确地将输出电压或电流的变化转换为误差信号，并将其输出给PWM控制器。
其次是PWM控制器的设计。
PWM控制器应能够按照误差信号的大小和方向，精确地调整开关管的导通和关断时间，并保持开关电源输出电压或电流的稳定性。
最后是反馈环节的设计。
反馈环节应能够准确地测量开关电源的输出电压或电流，并将其输入到前馈环节的比较器中。
同时，反馈环节还需考虑去除噪声和抑制振荡等问题，以保证闭环控制系统的稳定性和可靠性。
开关电源控制环路设计的关键是要平衡稳定性和动态响应速度。
稳定性是指开关电源在加载变化或输入电压波动等情况下，输出电压或电流能够尽快地恢复到设定值并保持稳定；而动态响应速度则是指开关电源对设定值的变化能够迅速地响应。
在设计中，需要根据具体的应用需求和制约条件，选择合适的控制算法、滤波器和补偿网络等，以使开关电源控制环路设计达到较好的稳定性和动态响应速度。
总之，开关电源控制环路设计是一个复杂而关键的任务。
它需要综合考虑前馈环节、反馈环节以及稳定性和动态响应速度等因素，以实现开关电源的稳定性和输出精度要求。
开关电源的设计及计算
开关电源的设计及计算开关电源是一种将交流电转换为直流电的功率电子装置。
它有着体积小、效率高、稳定性好等优点，是现代电子设备中广泛使用的电源技术。
本文将介绍开关电源的设计及计算方法。
一、开关电源的基本原理开关电源由输入变压器、整流滤波电路、功率开关器件、变压器、输出滤波电路等部分组成。
其基本工作原理如下：1.输入变压器将交流输入电压变换为合适的交流电压。
2.整流滤波电路对输入交流电压进行整流和滤波处理，得到脉动较小的直流电压。
3.功率开关器件通过调制开关信号的方式将输入直流电压转换为高频脉冲信号。
4.变压器对高频脉冲信号进行变压和隔离，以便适应不同的电压需求。
5.输出滤波电路对转换后的高频脉冲进行滤波处理，得到稳定的直流输出电压。
二、开关电源的设计步骤1.确定输入所需电压范围和输出电压要求。
2.根据输入电压范围和输出电压要求确定变压器的变比和功率开关器件的参数。
3.选择合适的整流滤波电路和输出滤波电路，保证输出的直流电压稳定性。
4.进行功率开关器件的选型，保证其工作在正常范围内。
5.进行开关频率的选取，以及脉宽调制的设计。
6.进行输入电路和反馈控制电路的设计，确保开关电源的稳定性和可靠性。
三、开关电源的计算方法1.变压器的计算：变压器的计算主要包括输入端和输出端的电压计算，以及变比的选择。
一般情况下，变压器的输入电压应略高于所需输出电压，变比的选择应根据输入输出电压比例来确定。
2.功率开关器件的计算：功率开关器件的计算主要包括开关频率、最大输出功率和开关管的损耗等参数的计算。
一般情况下，开关频率可以根据应用需求来确定，最大输出功率一般由输出电流和输出电压来确定，开关管的损耗可以根据其参数和工作条件来计算。
3.整流滤波电路和输出滤波电路的计算：整流滤波电路和输出滤波电路的计算主要包括滤波电容和滤波电感的选择。
滤波电容的选择可以根据输出电流来确定，滤波电感的选择可以根据输出电压来确定。
4.输入电路和反馈控制电路的计算：输入电路和反馈控制电路的计算主要包括稳压元件和反馈电路的设计。
宽电压输入直流开关电源的设计
宽电压输入直流开关电源的设计一、引言随着电子技术的不断发展，人们对电源稳定性、高效性和可靠性的要求也越来越高。
而宽电压输入直流开关电源是一种能够在不同电压范围内提供稳定输出电压的电源设计方案。
本文将介绍宽电压输入直流开关电源的设计原理、关键技术及实现过程。
二、设计原理1.输入电压范围选择2.稳压控制电路稳压控制电路是保证输出电压稳定的核心部分。
常用的稳压控制电路包括电流反馈式稳压控制电路和电压反馈式稳压控制电路。
电流反馈式稳压控制电路适用于输出电流变化较大的情况，而电压反馈式稳压控制电路适用于输出电压波动较大的情况。
3.开关元件选择开关元件的选择直接影响到设计方案的可行性和效率。
常用的开关元件有晶体管、开关管和MOS管。
其中，MOS管具有开关速度快、控制电压低、导通电阻小等特点，是较为常用的开关元件。
三、关键技术1.输入电压稳定性输入电压的稳定性对于宽电压输入直流开关电源的稳定性和可靠性至关重要。
可以通过滤波电路和稳压电路来提高输入电压的稳定性。
2.输出电压稳定性相比传统电源设计，宽电压输入直流开关电源输出电压波动范围更广。
因此，输出电压的稳定性也需要得到保证。
可以通过稳压控制电路和输出滤波电路来提高输出电压的稳定性。
3.效率四、实现过程实现宽电压输入直流开关电源的过程主要包括以下几个步骤。
1.选择合适的输入电压范围。
根据实际需求选择适当的输入电压范围。
2.设计稳压控制电路。
根据所选的输入电压范围和输出电压要求，选择合适的稳压控制电路，并进行设计和优化。
3.选择合适的开关元件。
根据设计要求和性能要求，选择合适的开关元件，并进行电路设计和优化。
4.优化输入电压稳定性。
通过合理的输入电压滤波和稳压电路设计，提高输入电压的稳定性。
5.优化输出电压稳定性。
通过稳压控制电路和输出滤波电路设计，提高输出电压的稳定性。
5.优化电源效率。
通过合理的选材、电路设计和优化，提高电源的效率，减少能量损耗。
六、结论宽电压输入直流开关电源具有宽范围的输入电压和稳定的输出电压特点，可以适应不同电压范围的需求。
开关电源设计毕业论文
开关电源设计毕业论文一、内容综述随着科技的飞速发展，开关电源设计已成为现代电子设备不可或缺的一环。
本文将带你走进开关电源设计的世界，一探其奥妙和实用之处。
在这里我们不仅仅是研究技术，更是在寻找实用性和性能之间的平衡。
我们所关心的不仅是理论数据，更是其在现实应用中的表现。
首先我们要了解开关电源设计的基本概念和原理，了解电源在电子设备中的角色和功能后，我们就会知道电源不仅仅是设备运行的能源供应者，更是整个设备稳定性的关键。
开关电源设计就是在这个基础上，通过技术和创新来提升电源的性能和效率。
1. 开关电源的背景和意义开关电源在我们的日常生活中可以说是无处不在，从家庭电器的使用到工业设备的运行，再到数据中心的高效运作，开关电源都是不可或缺的重要角色。
为什么我们会对开关电源的研究这么重视呢？这里面可是有深意的，听我慢慢道来。
2. 开关电源设计的研究现状和发展趋势开关电源设计在现代电子领域可是风头正劲的话题，大家都知道，开关电源是我们生活中电子产品的心脏，它不断地为我们身边的电子设备输送“能量”。
那么现在开关电源设计的研究现状是怎样的呢？随着科技的飞速发展，开关电源设计技术也在不断进步。
虽然传统的开关电源设计已经能满足一些基本需求，但随着人们对电子设备性能要求的提高，新的技术和方法也在不断涌现。
例如智能化、小型化、高效化已成为当下开关电源设计的重要方向。
3. 论文研究的目的、内容和方法首先写这篇论文的目的，就是想通过研究和设计开关电源，解决现实中遇到的一些问题，比如电源效率不高、稳定性不好等等。
毕竟开关电源在我们的日常生活中应用广泛，涉及到很多领域，比如计算机、通信、家电等等。
所以研究开关电源设计，不仅具有理论价值，还有很大的实际意义。
那么我们研究的内容是什么呢？简单来说就是分析开关电源的工作原理，研究其设计过程，然后设计出一个既实用又高效的开关电源。
在这个过程中，我们还要研究不同材料的选用、电路设计、散热方案等等。
小功率开关电源的设计
小功率开关电源的设计小功率开关电源是一种基于开关电路工作原理的电源，主要用于供应低功率电子设备的电能。
它具有体积小、高效率、稳定性好等特点，广泛用于家用电器、通信设备、电子产品等领域。
本文将逐步介绍小功率开关电源的设计过程。
首先，为了设计一个小功率开关电源，我们需要确定输出电压和输出电流的需求。
这可以根据所要供应的设备的电压和电流要求来决定。
然后，我们需要选择一个适当的开关电源拓扑结构。
常见的拓扑结构包括单端反激、双端反激、前级DC-DC转换器等。
在选择拓扑结构时，需要考虑输出电压、电流波形等因素。
接下来，我们需要选取合适的开关元件，包括开关管和二极管。
开关管的选择要考虑其最大耐压、导通压降、导通电阻等参数，而二极管的选择要考虑其反向耐压、导通电压降、导通电流等参数。
通常情况下，硅石墨二极管被广泛用于小功率开关电源，因为它具有导通电压低、开关速度快等特点。
然后，我们需要设计适当的控制电路和反馈回路。
控制电路一般使用PWM调制技术来实现对开关管的控制。
在PWM调制技术中，通过改变开关管的开关周期和开关占空比来控制输出电压和电流。
反馈回路用于检测和控制输出电压。
常用的反馈回路包括电压反馈和电流反馈。
接下来，我们需要设计适当的滤波电路。
滤波电路主要用于去除开关电源输出的高频噪声和杂散波，以提供稳定的输出电压和电流。
常用的滤波电路包括电感滤波器和电容滤波器。
电感滤波器主要用于去除高频噪声，而电容滤波器主要用于去除低频杂散波。
最后，我们需要选择适当的保护电路。
保护电路用于检测和保护开关电源免受过流、过压、过温等异常情况的影响。
常用的保护电路包括过流保护、过压保护、过温保护等。
这些保护电路能够及时地切断开关电源的输出，以避免设备的损坏。
在设计过程中，还需要考虑功率损耗和效率。
功率损耗主要包括开关管的导通损耗和开关管的开关损耗。
效率则可以通过效率公式计算，即输出功率除以输入功率，一般希望能够达到高效率的设计。
