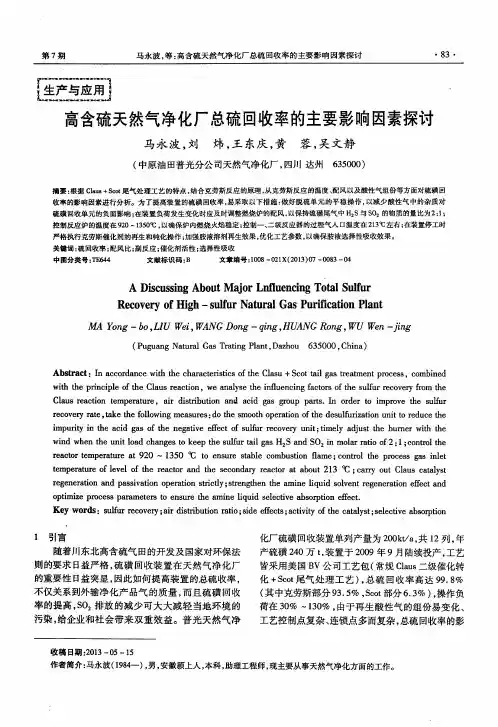

高含硫天然气净化厂总硫回收率的主要影响因素探讨

Ａｂｓｔｒａｃｔ：Ｉｎａｃｃｏｒｄａｎｃｅｗｉｔｈｔ｝ｌｅｃｈａｒａｃｔｅｉｓｒｔｉｃｓｏｆｔｈｅＣｌａｓｕ＋Ｓｃｏｔｔａｉｌｇａｓｔｒｅａｔｍｅｎｔｐｒｏｃｅｓｓ．ｃｏｍｂｉｎｅｄｗｉｈｔｈｅｔｐｉｒｎｃｉｐｌｅｏｆｔｈｅＣｌａｕｓｒｅａｃｔｉｏｎ，ｗｅａｎｌａｙｓｅｈｅｔｉｎｌｆｕｅｎｃｉｎｇｆａｃｔｏｒｓｏｆｔｈｅｓｕｌｆｕｒｒｅｃｏｖｅｒｙｆｒｏｍｈｅｔＣｌａｕｓｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅ，ａｉｒｄｉｓｔｉｒｂｕｔｉｏｎａｎｄａｃｉｄｇａｓｇｒｏｕｐｐａｒｔｓ．Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｓｕｆｌｕｒｒｅｃｏｖｅｒｙｒａｔｅ，ｔａｋｅｈｅｔｆｏｌｌｏｗｉｎｇｍｅａｓｕｒｅｓ：ｄｏｈｅｔｓｍｏｏｈｔｏｐｅｒａｉｔｏｎｏｆｈｅｔｄｅｓｕｌｆｕｒｉｚａｔｉｏｎｕｎｉｔｔｏｒｅｄｕｃｅｈｅｔ
摘要：根据Ｃｌａｕｓ＋Ｓｃｏｔ尾气处理工艺的特点，结合克劳斯反应的原理，从克劳斯反应的温度、配风以及酸性气组份等方面对硫磺回收率的影响因素进行分析。为了提高装置的硫磺回收率，易采取以下措施：做好脱硫单元的平稳操作，以减少酸性气中的杂质对硫磺回收单元的负面影响；在装置负荷发生变化时应及时调整燃烧炉的配风，以保持硫磺尾气中Ｈ２ｓ与ｓＯ２的物质的量比为２：１；

空气净化系统在大型高含硫天然气净化厂的应用

及硫磺料仓等含ｓ粉尘、Ｈｓ浓度非常高的生产
场所，属于高危害区域。在硫磺成型、堆料及输送等生产过程中容易产生ｓ粉尘及ＨＳ、ＳＯ等有毒有害、有腐蚀性或有爆炸危险性的介质。空气质量非常差。空气中的有毒、有害气体和腐蚀性介质容易对中心控制室的仪表设备产生影响并对操作人员身体产生一定危害。因此有必要对空气采取有效的防护措施，设计全封闭抗爆结构，采用空气过滤或化学吸附装置进行净化，满足室内空
２空气净化系统组成及工作原理
通过在硫磺中心控制室外和室内进行一段时间的挂片监测与试验分析结果表明，硫磺中心控制室年度当量腐蚀超过０．１Ｉ￣ｍ／ａ，已经对ＤＣＳ系统等精密设备造成严重腐蚀。为了给控制室操作人员提供一个良好的工作环境和降低控制室外有毒有害、腐蚀性气体对室内ＤＣＳ系统等精密设备
摘
要结合普光气田高含硫天然气净化厂生产环境实际，阐述了空气净化系统在天然气净化厂中心ＤＣＳ系统
控制室的设计特点和应用体会。
关键词空气净化系统防腐蚀过滤设备空调系统全封闭式防爆结构
Ｈ２Ｓ０．０１５ｍｇ／ｍ。ＳＯ２０．１５ｍｇ／ｍ。

高含硫天然气净化装置高效运行关键技术研究及应用

高含硫天然气净化装置高效运行关键技术研究及应用摘要：天然气提纯技术在当今大量消耗的天然气资源的背景下有着重要的作用，已成为该领域的重点研究课题。

随着我国油气资源的大规模开发，特别是在我国川渝地区相关油气资源中掺杂了大量的高硫天然气，未进行提纯的这类毒气完全不能满足社会和人民的需要，所以，采用一种科学而有效的方式对高含硫气进行提纯是非常必要的，以适应产业的发展需要，并恰当地运用到实际的生产生活中。

文章首先介绍了高含硫天然气提纯技术的发展概况，然后结合普光气田的实例，对高含硫天然气提纯技术的应用进行了探讨。

关键词：高含硫天然气净化技术应用研究引言在当今社会，随着环保意识的日益增强，人们对生活品质的要求也在不断提高，使天然气的应用越发广泛，但天然气并非一种可直接投入使用的纯净物，其中以甲烷居多，同时有少量的乙烷、丙烷和丁烷，此外一般情况下，天然气中还存在一定量的硫化氢、二氧化碳、氮、水汽和少量一氧化碳及微量的稀有气体，如氦和氩等，如果直接投用会对人们的生活环境造成很大的负面影响，因此，对其进行相应的净化处理是非常必要的。

1高含硫天然气净化技术的现状1.1对硫磺回收技术的分析高含硫天然气的一个明显特征就是：它的组成比较复杂，一般硫化氢含量在2—70%，硫回收工艺就是利用这种特性，以有效降低硫化氢含量。

一般来说，硫化氢的含量越高，硫磺回收装置的脱硫作用就越好，而且产生的副产品更少，同时导致二氧化硫在尾气中的排放量也随之降低。

鉴于我国多数油气田在开发过程中存在着高浓度的硫化氢和二氧化硫，为了提高天然气的提纯程度，提高硫磺的生产效率，因此，要想进一步提高硫的回收率，就必须对硫的回收设备和脱硫工艺进行深入的研究。

例如，每年生产100×108立方米的天然气，它含有大约13%的硫化氢，目前的净化设备使废气中的二氧化硫浓度达到了数千吨，与产业规范及社会环保需求相去甚远。

鉴于此，环境保护部门将重点关注大型高含硫天然气净化工厂，目标是对硫磺回收工艺进行优化，提高硫磺回收效率。

浅谈天然气处理厂中净化工艺的选择

浅谈天然气处理厂中净化工艺的选择摘要：天然气作为清洁能源为人类的生活及工业的发展发挥了诸多作用，但在送至用户使用前，还需对其进行一系列的处理，如脱硫、脱水等。

脱除原料气中有毒有害组分，使其满足产品气的质量要求并产生较大的经济和社会效益。

关键词：天然气处理；净化工艺；脱硫；脱水1天然气处理厂与净化工艺概述天然气处理厂是将油气田产生的天然气进行净化处理，使其满足产品要求的装置集合体。

天然气的净化主要有脱硫、脱水等工艺，通过这些工艺使天然气的含硫量、含水量达到规定的要求。

2天然气净化工艺方法2.1脱硫工艺方法天然气作为一种清洁、高效的能源，被广泛应用于许多领域。

然而，天然气中含有的硫化氢（H2S）和二氧化碳（CO2）等酸性组分却会对环境和设备造成严重的腐蚀和污染，因此需要进行脱硫处理。

目前，天然气脱硫的方法主要包括化学溶剂法、物理溶剂法、化学物理溶剂法、氧化还原法、固体脱硫法和其他方法。

（1）化学溶剂法化学溶剂法是将碱性溶液与天然气中的酸性组分反应生成某种化合物，再通过再生使该化合物将酸性组分分解释放出来，从而达到脱硫的目的。

这种方法具有脱硫效果好、脱硫率高、工艺稳定等优点，但也存在废液处理难、设备投资大等缺点。

（2）物理溶剂法物理溶剂法则是利用溶剂对气体中H2S、CO2等与烃类的溶解度差别很大而将酸性组分脱除。

这种方法具有操作简单、成本低、能耗少等优点，但也存在脱硫效果不稳定、溶剂的回收和再生难度大等缺点。

（3）化学物理溶剂法化学物理溶剂法则是采用醇胺、物理溶剂和水的混合物，兼有化学溶剂法和物理溶剂法的特点。

这种方法脱硫效果好、脱硫率高、操作简单等优点，但也存在回收和再生难度大、设备投资大等缺点。

（4）氧化还原法氧化还原法主要有络合铁脱硫工艺，其原理是将Fe2+氧化为Fe3+，与H2S 反应生成FeS，从而将H2S脱除。

这种方法具有脱硫效果好、对天然气成分影响小等优点，但也存在反应速率慢、再生复杂等缺点。

高含硫天然气净化技术现状及研究方向

高含硫天然气净化技术现状及研究方向陈昌介;何金龙;温崇荣【期刊名称】《天然气工业》【年(卷),期】2013(033)001【摘要】高含H2S和CO2的“双高”天然气净化技术面临天然气气质和尾气排放标准的双重挑战,脱除有机硫,减缓溶剂变质.进一步提高硫磺回收装置总硫回收率是“双高”天然气净化技术面临的主要问题.在回顾国内外高含硫天然气脱硫脱碳和硫磺回收技术现状的基础上,分析了现有高含硫天然气净化技术存在的问题,即硫、碳含量“双高”天然气净化脱硫溶剂循环量大、装置能耗高、脱硫溶液易变质、新标准下硫磺回收尾气排放难以达标和硫磺回收装置效率难以提升等,进而提出了物理溶剂脱硫脱碳技术、天然气脱硫脱碳溶剂变质与复活技术、高效H2S直接氧化工艺技术和天然气中COS水解技术等新的研发方向,以期形成适用于“双高”天然气净化的系列配套技术,助推我国高含硫天然气的高效开发.【总页数】4页(P112-115)【作者】陈昌介;何金龙;温崇荣【作者单位】中国石油西南油气田公司天然气研究院;中国石油天然气集团公司高含硫气藏开采先导试验基地;中国石油西南油气田公司天然气研究院;中国石油天然气集团公司高含硫气藏开采先导试验基地;中国石油西南油气田公司天然气研究院;中国石油天然气集团公司高含硫气藏开采先导试验基地【正文语种】中文【相关文献】1.高含硫天然气净化技术现状及其发展 [J], 刘鑫2.富含CO2天然气净化技术现状及研究方向 [J], 陈颖;张雪楠;梁宏宝;于生;梁宇泽3.高含硫天然气净化技术现状及研究方向 [J], 彭景;戴璐;吕桂海;张晓勇4.高含硫天然气净化技术现状及研究方向 [J], 余娅妮;何轶群;余春娟5.高含硫天然气净化技术现状及研究方向 [J], 赵一桦;赵俊翔;曹莉洁因版权原因，仅展示原文概要，查看原文内容请购买。

高含硫天然气处理技术

磊，王迎波，吕红学，魏刚
乔
（中原油田普光天然气净化厂，四川达州６３５０００）
摘要：随着人们对天然气使用量的不断提高，高含硫天然气的处理也越来越多。高含硫天然气酸性组分含量高，净化后
尾气中硫化氢含量高、浓度大，只有采用适当的处理技术，才能使高含硫天然气满足质量要求、环保要求。根据高含硫天然气的特点，结合普光气田天然气处理工艺，提出高含硫天然气处理技术。
Ａｂｓｔｒａｃｔ：Ａｓｔｈｅｉｎｃｒｅａｓｉｎｇｉｎｎａｔｕｒａｌｇａｓｗａｓａｌｓｏｃｏｎｓｕｍｐｔｉｏｎ，ｈｉｇｈｓｏｕｒｎａｔｕｒａｌｇａｓｗａｓａｌｓｏｔｒｅａｔｉｎｇｉｎｃｒｅａｓｅ．Ｈｉｇｈｓｏｕｒｎａｔｕｒａｌｇａｓｗａｓｈｉｇｈｃｏｎｔｅｎｔｏｆａｃｉｄｉｃｃｏｍｐｏｎｅｎｔｓａｎｄｔｒｅａｔｅｄｇａｓｗａｓｈｉｇｈｃｏｎｔｅｎｔａｎｄｈａｄｌａｒｇｅｃｏｎｃｅｎｔｒａｔｉｏｎｏｆｈｙｄｒｏｇｅｎｓｕｌｉｄｆｅ．Ｏｎｌｙｔｈｅｕｓｅｏｆａｐｐｒｏｐｉａｒｔｅｔｒｅａｔｉｎｇｔｅｃｈｎｏｌｏｇｙｍａｄｅｈｉｇｈｓｏｕｒｎａｔｕｒａｌｇａｓｔｏｍｅｅｔｔｈｅｑｕａｌｉｔｙａｎｄｅｎｖｉｒｏｎｍｅｎｔａｌｒｅｑｕｉｒｅｍｅｎｔｓ．Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｈａｒａｃｔｅｉｓｒｔｉｃｓｏｆｈｉｇｈｓｕｏｒｎａｔｕｒａｌｇａｓ，ｎａｔｕｒａｌｇａｓｃｏｍｂｉｎｅｄＰｕｇｕａｎｇｇａｓｔｒｅａｔｉｎｇｐｒｏｃｅｓｓ，ａｎｄｈｉｇｈｎａｔｕｒａｌｇａｓｔｒｅａｔｉｎｇｔｅｃｈｎｏｌｏｇｙｗａｓｐｒｏｐｏｓｅｄ．

天然气净化工艺设计的要点论文

天然气净化工艺设计的要点论文摘要：我国传统的天然气净化方式主要采用胺法脱硫脱酸工艺，该工艺操作简便，对于设备要求程度较低，但是随着现代天然气使用量的剧增，传统的脱硫脱酸工艺也出现了许多新问题，例如装置中出现拦液问题，制约了天然气净化效率；溶液发泡导致天然气净化结果不达标准等。

为了解决日益突出的天然气净化问题，有必要对现阶段天然气净化工艺设计的要点进行分析探讨，并在传统设计方法的基础上，利用现代化技术，进行一定程度的优化和改良。

关键词：天然气净化；工艺设计；脱硫脱酸；优化措施1天然气原料的气分离系统在天然气进行净化之前，首先需要对天然气原料气进行分离操作，以此除去混杂在原料气中的杂质和污物。

传统的胺法脱硫脱酸由于缺少气分离步骤，导致后期净化过程中溶液发生变质、发泡等问题，其最主要原因就是天然气中混有缓蚀剂、固体颗粒物和带电粒子。

考虑到分离过程可能出现分离不完全，在进入净化过程中溶液中含有污染物，因此需要在天然气进入吸收塔之前加设两级分离设置，从而最大限度的保证天然气的纯净度。

其中第一层分离采用卧式重力分离器，利用重力作用将溶液中的杂质沉淀析出，以此减少后续操作过程中净化设备的负荷。

重力分离器内部设置天然气粒子通过标准，通常情况下，重力分离器的内部结构只允许粒子直径<100μm的粒子通过，其他粒子则被析出。

第二层分离采用过滤分离，其作用主要是对第一层分离进行优化和检查，起到双重保障的作用。

而且过滤分离的入口与卧式重力分离器的出口紧密相连，并且在入口出安装了丝网除雾器，将气流中的颗粒物或其他粒子直径大于10μm的雾滴、粒子阻挡在过滤分离器外部。

通过两级分离作用，基本上达到了除杂的目的。

2胺液吸收塔和再生塔2.1吸收塔的主要控制方法吸收塔作为胺液处理的第一站，主要作用是向胺液中充气（H2S、CO2等气体物质），从而保证胺液充分吸收这些气体。

为了最大限度的保证吸收塔的工作效率，需要做到两个基本保障点：其一是保证进入吸收塔的天然气纯净度要高，防止充气过程中杂质与胺液发生化学反应。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第24卷第3期2006年6月天　然　气　与　石　油NaturalGasAndOilVol.24,No.3Jun.2006

收稿日期:2005211229

作者简介:刘家洪(19722),男,四川合江人,工程师,学士,1996年毕业于中国石油大学(北京)化学工程系,主要从事油气加工设计工作。电话:(028)86014327。

高含硫天然气净化厂设计特点刘家洪,康　智,周　平,王远江(中国石油工程设计有限公司西南分公司,四川成都610017)

摘　要:

根据正在建设中的罗家寨天然气净化厂工程前期研究、国外考察、科技攻关、引进

基础设计及设备采购、制造等情况,结合铁山坡天然气净化厂前期研究和技术交流情况以及高含硫天然气净化厂的特性,介绍了高含硫天然气净化厂主要的设计特点。关键词:

高含硫;天然气;净化厂;设计;特点

文章编号:100625539(2006)0320052204 文献标识码:A

0　前言我国天然气生产主要集中在西南油气田分公司、长庆油田分公司和塔里木油田分公司。目前,长庆油田分公司和塔里木油田分公司的主力气田均为低含硫气,但西南油气田分公司在未来十年规划中将川东北地区储量丰富的高酸性天然气田作为未来的主力接替气田进行大规模开发生产,预计2010年高酸性天然气将达到80×10

8m3

/a的产能。

近年来,随着人们环保意识的日益增强,世界各国制定出更严厉的环保法规,以进一步控制有害污染物的排放;另一方面,随着石油价格的高涨,作为一种清洁燃料和可代替的化工原料,天然气的资源地位越加突出,国内外十分重视发展天然气产业,加快开发探明储量较大的高含硫气田已势在必行,天然气处理是高含硫气田开发必不可少的中间环节。高含硫天然气处理具有产品率低、单位能耗高、高含硫介质腐蚀性强、危险等级高等特点,采用安全、先进、经济合理、成熟可靠的处理工艺技术尤其重要。本文根据正在建设中的罗家寨天然气净化厂工程(总处理规模为900×10

4m3

/d,单套处理规模

为300×10

4m3

/d,原料气中H2S含量为11.5%,

CO2含量为8%,原料气压力为713MPa)的前期研

究、国外考察情况、科技攻关、引进基础设计及大型设备采购、制造等情况,结合铁山坡天然气净化厂工

程(总处理规模为600×10

4m3

/d,单套处理规模为

300×104m3/d,原料气中H2S含量为15%、CO2含

量为613%,原料气压力为814MPa,有机硫含量为53016mg/m3)的前期研究和几家国外大公司的技

术交流情况,介绍高含硫天然气净化厂的设计特点。

1　高含硫天然气净化常用的工艺技术路线

根据罗家寨天然气净化厂工程主体装置基础设计招标时投标商的技术方案和就铁山坡天然气净化厂与外商的技术交流情况,国外对高含硫天然气处理普遍采用以下工艺技术路线:

1.1　当原料气中有机硫含量高(为满足总硫要求,必须脱除有机硫) 鉴于脱硫装置与尾气处理装置采用的脱硫溶剂不同,普遍采用图1所示的工艺技术路线。脱硫采用Sulfionl-M法、脱水采用TEG法、硫磺回收采用二级Claus工艺、尾气处理采用标准SCOT工艺(溶液采用MDEA水溶液)。

1.2　当原料气中有机硫含量低(将H2S脱除后,总硫即可满足要求) 由于脱硫装置与尾气处理装置采用的脱硫溶剂相同,为降低工程投资和装置能耗,普遍采用图2所示的工艺技术路线。图1　脱硫装置需脱除有机硫时的工艺技术路线图2　脱硫装置不需脱除有机硫时的工艺技术路线脱硫采用MDEA法、脱水采用TEG法、硫磺回收采用二级Claus工艺、尾气处理采用串级SCOT工艺。1.3　当原料气中有机硫含量高的高含硫天然气净化工艺技术路线发展趋势针对尾气处理装置脱硫吸收塔底富液再吸收酸气能力强的特点,为降低工厂总的溶液循环量,降低工程投资和操作费用,将H

和有机硫的脱除分两

步完成,首先利用尾气处理装置的MDEA富液作为脱硫装置Ⅰ的贫液将原料气中的H

和有机硫部

分脱除,大大降低进入脱硫装置Ⅱ的H

2S含量,

然

后在脱硫装置Ⅱ中采用Sulfionl-M脱出剩余的H2S和有机硫,工艺技术路线,见图3。

图3　脱硫装置分两步脱除H

和有机硫时的工艺技术路线

脱硫装置Ⅰ采用MDEA法、脱硫装置Ⅱ采用Sulfionl-M法、脱水采用TEG法、硫磺回收采用二级Claus工艺、尾气处理采用串级SCOT工艺。从上述普遍采用的技术路线可以看出,典型的高含硫天然气净化厂一般包括脱硫、脱水、硫磺回收和尾气处理等工艺装置。目前,国内外有关天然气净化的工艺方法上百种,但主流技术仍然是胺法脱硫、三甘醇脱水、克劳斯硫磺回收、尾气处理(还原吸收法或其它)工艺。这条路线对各类含硫原料气均具有较好的适应性和技术经济性能,因而得到广泛的应用,且积累有丰富的实践经验。2　高含硫天然气净化厂的特性同等规模的高含硫天然气净化厂与中低含硫天然气净化厂相比,存在以下主要特点:

a.原料气中H2S含量高。b.溶液循环量较大,装置能耗较高。罗家寨天然气净化厂工程(原料气中H

含量

为1115%、CO2含量为8%)的综合能耗为每处理1

×104m3原料天然气耗能19753MJ(相当于天然气612m3),铁山坡天然气净化厂工程(原料气中H2S含量为15%、CO2含量为613%、有机硫含量为53016mg/m3)综合能耗为每处理1×104m3原料天

然气耗能16233MJ(相当于天然气503m

3)。而

中、低含硫的忠县天然气净化厂(原料气中H

含

量为7～9g/m3、CO2含量为23～30g/m

3)综合能

耗为每处理1×104m3原料天然气耗能184912MJ

(相当于天然气6114m3),垫江分厂、渠县分厂、长

35第24卷第3期刘家洪,等:高含硫天然气净化厂设计特点寿分厂分别为每处理1×104m3原料气的耗能量分别为3398,4912,3465MJ。高含硫天然气净化厂的能耗远远高于中、低含硫天然气净化厂。c.设备较大,设备选材、制造要求更高。d.酸气含量高,事故放空环境危害性较大。e.高含H2S和CO2介质具有极强的腐蚀性,会导致高含硫介质设备材质的化学失重腐蚀、硫化物应力开裂(SSC)和氢诱发裂纹(HIC)等。f.硫磺回收尾气中含硫量高,需设尾气处理装置,工艺流程长。g.危险等级高。3　高含硫天然气净化厂设计特点国外对高含硫气田的开发已有几十年的经验,天然气净化技术,特别是硫磺回收和尾气处理技术方面有了长足的发展。目前脱硫、硫磺回收及尾气处理装置已向大型化、自动化、组合化方向发展。特别是尾气处理技术已开发出数十种工艺。其中还原吸收类尾气处理技术,不但硫收率高,而且工艺成熟,装置数量占全部尾气处理装置的半数以上。这类方法如Scot,BSR/MDEA,HCR,RAR等,从溶剂配方,溶液再生方式或参数设定调整等方面不断改进,以节约投资,降低消耗,提高装置的适应能力和运行维护的可靠性。下面简要介绍高含硫天然气净化厂主要设计特点:3.1　工艺流程较长一般情况下,高含硫天然气净化厂硫磺回收规模大,为满足国家现行环保标准GB16297-1996《大气污染物综合排放标准》、环函[1999]48号及报批中的《天然气净化厂污染物排放标准》的规定,最低硫磺回收率限值为9918%。若仅设备硫磺回收装置,不对回收尾气作进一步处理,无论采用常规克劳斯、富氧克劳斯、克劳斯延伸类工艺中的任何一种工艺均不能满足环保标准及相关文件的要求,故需在硫磺回收装置后再加尾气处理装置。主体工艺装置包括脱硫、脱水、硫磺回收、尾气处理及附属酸水汽提装置,工艺流程较中、低含硫天然气净化厂长。3.2　厂址应尽量靠近气田考虑到气田集输湿气输送管道的安全风险,要求集输管道应尽量短等,厂址应尽量靠近气田。3.3　控制系统完善,自动化程度高、控制精确硫磺回收装置主燃烧炉、空气/酸气最佳比率控制(ABC系统)方案;尾气在线炉优化控制方案,综合在线炉燃料气/空气的理论当量和次化学当量燃烧、反应器进出口温度的关系、急冷塔出口氢气浓度等综合因素,实现尾气处理装置的整体优化;尾气灼烧炉的优化控制方案,灼烧炉出口温度和过剩氧的内在关系等因素。

3.4　安全系统的高可靠性针对高含硫天然气处理厂危险等级高的情况,

重点对工厂联锁保护系统的设置进行了优化设置。各工艺装置建立内在联系,装置内部和各装置间设置联锁保护系统因果关系;确定了联锁保护系统的安全等级;全厂紧急停车的重要事故信号源多重设置,避免误动作;联锁保护系统增加超越开关和事故源的旁路;设置联锁保护系统动作前的预报警。针对高含硫天然气处理厂危险等级高的情况,

重点对工厂联锁保护系统的设置进行了优化设置。各工艺装置建立内在联系,装置内部和各装置间设置联锁保护系统因果关系;确定了联锁保护系统的安全等级;全厂紧急停车的重要事故源多重设置,避免误动作;联锁保护系统增加超越开关和事故源的旁路;设置联锁保护系统动作前的预报警。

3.5　采用气田整体综合自动化方案,最大限度减少高含硫气的排放气量气田内部集输、处理厂、外输采用一套DCS.

SCADA综合控制系统以及辅助设备对气田井口、集气站、净化厂工艺装置、辅助生产设施及重要的公用设施进行集中监视、控制和管理,当工厂出现停电、设备故障或操作失误等原因时,自动控制系统立即切断上游气源,减少排放气量,并将排放气引至火炬系统燃烧后排放,降低对环境的污染。

3.6　采取切实有效的节能措施,降低工厂能耗针对高含硫处理装置转动设备负荷大、同时硫磺回收等装置可回收能量高等特点,脱硫装置的溶液循环泵采用能量回收透平驱动,以回收高压富胺液的部分能量;换热器选用效率高的板式换热器;根据全厂蒸气平衡和能耗设备负荷情况,合理确定高低位热能,尽量利用蒸气驱动转动设备和用作加热设备的热源等,硫磺回收装置主风机采用蒸气透平

45 天　然　气　与　石　油2006年
