2214.04沥青混合料路面铺筑,人工摊铺(细粒式)
编 号2214.04
单 位1000m3
序号费用名称单位单价定 额定额单价数 量总 价
一人工费元27124.9427124.94
1001001人工工日126.28214.80027124.94214.80027124.94
二材料费元0.000.00
工 作 内 容
沥 青 混 合 料 铺 筑：清扫整理下承层，人工或机械摊
铺沥青混合料，找平，碾压，初期养护。
工序成本费用计算表
工 程 名 称公路工程
工 程 细 目
沥青混合料路面铺筑，人工摊铺（细粒
式）
人 机 配 组
工 程 数 量1单 位 量合 计 量
三机械使用费元30294.350.00030294.35
8001078光轮压路机自重t6-8以内台班358.6434.36012322.8734.36012322.87
8001081光轮压路机自重t12-15以内台班570.4524.08013736.3924.08013736.39
8003056沥青混合料摊铺机 不带自动找平 最大摊铺宽度台班786.480.000.0000.00
8003063振动压路机 双钢轮 自重t 10以内台班1039.840.000.0000.00
8003066轮胎式压路机 自重t9-16台班612.016.9204235.106.9204235.10
8007043洒水汽车 容量L10000以内台班1003.720.000.0000.00
合计57419.3057419.30
四工料机小计57419.30
五企业管理费%9.005167.74
六利润%7.004381.09
七税金%9.006027.13
八不含税综合单价66968.13
九含税综合单价72995.26
编制： 审核：
时间：
JTG+F40-2004《公路沥青路面施工技术规范》方案
1 总则1.0。
1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范. 1。
0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0。
3沥青路面施工必须符合国家环境和生态保护的规定.1。
0。
4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃（高速公路和一级公路）或5℃（其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1。
0。
6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施,配制和使用液体石油沥青的全过程严禁烟火.使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格.1.0。
8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0。
9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定.特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况,制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1。
1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt（美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英)， cutback asphalt(美）用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
[整理]JTGF40-2004公路沥青路面施工技术规范(附条文说明).
![[整理]JTGF40-2004公路沥青路面施工技术规范(附条文说明).](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/3acb93989e3143323868932c.webp)
目录1 总则2 术语、符号、代号2.1术语2.2符号及代号3 基层4 材料4.1 一般规定4.2 道路石油沥青4.3 乳化沥青4.4 液体石油沥青4.5 煤沥青4.6 改性沥青4.7 改性乳化沥青4.8 粗集料4.9 细集料4.10 填料4.11 纤维稳定剂5 热拌料沥青混合料路面5.1 一般规定5.2 施工准备5.3 配合比设计5.4 混合料的拌制5.5 混合料的运输5.6 混合料的推铺5.7 沥青路面的压实及成型5.8 接缝5.9 开放交通及其他6 沥青表面处治与封层6.1 一般规定6.2 层铺法沥青表面处治6.3 上封层6.4 下封层6.5 稀浆封层和微表处7 沥青贯入式路面7.1 一般规定7.2 材料规格和用量7.3 施工准备7.4 施工方法8 常温沥青混合料路面8.1 一般规定8.2 冷拌沥青混合料的配合比设计8.3 冷拌沥青混合料路面施工8.4 冷补沥青混合料9 透层、粘层9.1 透层9.2 粘层10 其他沥青铺装工程10.1 一般规定10.2 行人及非机动车道路10.3 重型车停车场、公共汽车站10.4 水泥混凝土桥面的沥青铺装层10.5 钢桥面铺装10.6 公路隧道沥青路面10.7 路缘石与拦水带11 施工质量管理与检查验收11.1 一般规定11.2 施工前的材料与设备检查11.3 铺筑试验段11.4 施工过程中质量管理与检查11.5 交工验收阶级的工程质量检查与验收11.6 工程施工总结及质量保证期管理附录A 沥青路面使用性能气候分区附录B热拌沥青混合料配合比设计方法附录C SMA混合料配合比设计方法附录D OGFC混合料配合比设计方法附录E沥青层压实度评定方法附录F施工质量动态管理方法附录G沥青路面质量过程控制及总量检验方法附录H本规范用词说明前言原中华人民共和国行业部标准《公路沥青路面施工技术规范》(JTJ 032-94)于1994年6 月7日发布，1994年12月1日实施。

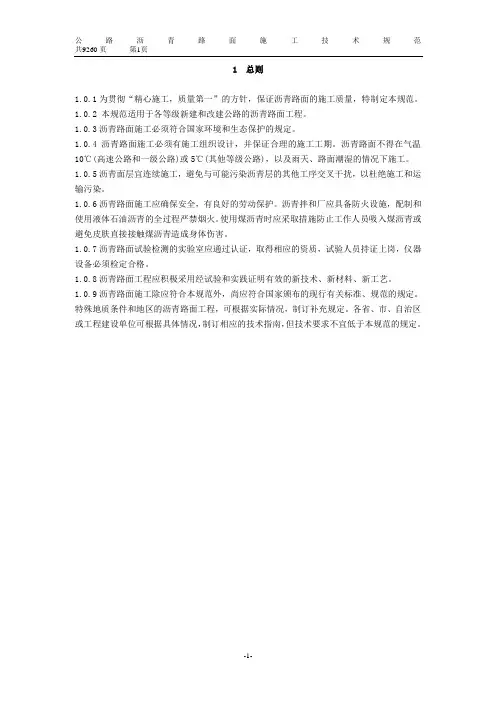

JTG_F40-2004《公路沥青路面施工技术规范》
作品编号：DG13485201600078972981创作者：玫霸*1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
JTG_F40-2004《公路沥青路面施工技术规范》
1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
JTG_F40-2004《公路沥青路面施工技术规范》
共9260页第2页1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4 沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10C（高速公路和一级公路）或5C（其他等级公路），以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
共9260页第2页2 术语、符号、代号2.1术语2.1.1 沥青结合料asphalt binder , asphalt cement在沥青混合料中起胶结作用的沥青类材料（含添加的外掺剂、改性剂等）的总称。
2.1.2 孚L化沥青emulsified bitumen（英）,asphalt emulsion ，emulsified asphalt（美）石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3 液体沥青liquid bitumen（英）,cutback asphalt（美）用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
沥青混凝土路面施工方法
沥青混凝土路面施工方法一、沥青混凝土的摊铺1、在铺筑混合料之前，必须对下层进行检查，特别应注意下层的污染情况，不符合要求的要进行处理，否则不准铺筑沥青砼。
2、本道路路面宽14米，分二幅进行摊铺，每幅7米分两层，第一层铺60mm粗粒式沥青混凝土下面层，第二层铺50mm中粒式沥青混凝土中面层，第三层铺40mm细粒式沥青混凝土上面层，摊铺机两侧配置自动找平平衡梁。
3、正常施工，摊铺温度不低于130-140℃不超过165℃；在10℃气温时施工不低于140℃，不超过175℃。
摊铺前要对每车的沥青混合料进行检验，发现超温料、花白料、不合格材料要拒绝摊铺，退回废弃。
4、摊铺机一定要保持摊铺的连续性，有专人指挥，一车卸完下一车要立即跟上，应以均匀的速度行驶，以保证混合料均匀、不间断地摊铺，摊铺机前要经常保持3辆车以上，摊铺过程中不得随意变换速度，避免中途停顿，影响施工质量。
摊铺室内料要饱料，送料应均匀。
5、摊铺机的操作应不使混合料沿着受料斗的两侧堆积，任何原因使冷却到规定温度以下的混合料应予除去。
6、对外形不规则路面、厚度不同、空间受限制等摊铺机无法工作的地方，经工程师批准可以采用人工铺筑混合料。
7、在雨天或表面存有积水、施工气温低于10℃时，都不得摊铺混料。
8、混合料遇到水，一定不能使用，必须报废，雨季施工时千万注意，中面层、表面层采用浮动基准梁摊铺。
二、沥青混凝土的压实1、在混合料完成摊铺和刮平后立即对路面进行检查，对不规则之处及时用人工进行调整，随后进行充分均匀地压实。
2、压实工作应按试验路确定的压实设备的组合及程序进行。
3、压实分初压、复压和终压三个阶段。
A、初压：摊铺之后立即进行，高温碾压，用静态二轮压路机完成2遍、，初压温度控制在130°-140°。
初压应采用轻型钢筒式压路机或关闭振动的振动压路机碾压，碾压时应将驱动轮面向摊铺机，碾压路线及碾压方向不突然改变而导致混合料产生推移，初压后检查平整度和路拱，必要时予以修整。
JTG F40-2004《公路沥青路面施工技术规范》[1]
JTG F40-2004《公路沥青路面施工技术规范》[1]1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工须符合国家环境和生态保护的规定。
1.0.4沥青路面施工须有施工组织设计，并保证合理施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
JTGF40-2004《公路沥青路面施工技术规范》资料
1总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接1.0.71.0.81.0.92术语、符号、代号2.1术语2.1.1沥青结合料asphaltbinder，asphaltcement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsifiedbitumen(英),asphaltemulsion，emulsifiedasphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青liquidbitumen(英),cutbackasphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
2.1.4改性沥青modifiedbitumen(英),modifiedasphaltcement(美)掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合料的性能得以改善而制成的沥青结合料。
2.1.52.1.6岩等。
2.1.72.1.82.1.9铺筑2.1.112.1.12为特粗式(公称最大粒径等于或大于31.5mm)、粗粒式(公称最大粒径26.5mm)、中粒式(公称最大粒径16或19mm)、细粒式(公称最大粒径9.5或13.2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料。
2214.13设备生产能力60t h 以内),机械摊铺(细粒式
沥青混合料摊铺机 带自 动找平 最大摊铺宽度m 沥青混合料摊铺机 带自 动找平 最大摊铺宽度m 振动压路机 双钢轮 自
重t 10以内 轮胎式压路机 自重t
9-16 洒水汽车 容量L
10000以内
台班
台班 台班 台班 台班 台班
1213.53
1678.12 2416.96 1059.84 622.01 1013.72
工程名称 工程细目
工序成本费用计算表
公路工程
沥青混合料路面铺筑（设备生产能力 60t/h 以内），机械摊铺（细粒式）
编 号 2214.13 单 位 1000m3
工作内容
沥 青 混 合 料 铺 筑：清扫整理下承层，人工或机械摊 铺沥青混合料，找平，碾压，初期养护。
人机配组
工程数量
序号
费用名称
一
人工费
1001001
27918.91 0.000 27918.91
7.400 8980.10 7.400 8980.10
0.00 0.000 0.00 0.00 0.000 0.00 13.320 14117.07 13.320 14117.07 7.100 4416.26 7.100 4416.26 0.400 405.49 0.400 405.49
人工
二
材料费
1
单位
单价
元
工日 136.28
单位量
合计量
定 额 定额单价 数 量 总 价
5587.48
5587.48
41.000 5587.48 41.000 5587.48
元
0.00
0.00
三
机械使用费
元
8003057
JTG+F40-2004《公路沥青路面施工技术规范》[1]
1 总则1．０.１为贯彻“精心施工,质量第一”的方针，保证沥青路面的施工质量,特制定本规范。
１．0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1．0.3沥青路面施工必须符合国家环境和生态保护的规定。
１．0．4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或５℃（其他等级公路),以及雨天、路面潮湿的情况下施工。
1.0.５沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
１．0.7沥青路面试验检测的实验室应通过认证,取得相应的资质,试验人员持证上岗，仪器设备必须检定合格。
1.０.８沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1．0.9沥青路面施工除应符合本规范外,尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程,可根据实际情况,制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况,制订相应的技术指南,但技术要求不宜低于本规范的规定。
ﻬ２术语、符号、代号2.1术语2.1.1沥青结合料ａsphaｌt ｂiｎder，asphaｌｔｃemｅｎｔ在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
２.1.2乳化沥青emｕlsiｆied bitｕmeｎ（英), ａspｈａｌt eｍulｓｉon,eｍulsifi ｅｄａspｈａｌt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品,也称沥青乳液。
2.１.3液体沥青liｑuid bitumeｎ（英), cuｔｂaｃｋ asｐhaｌt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
