副井罐笼阻车器、罐挡技术改造
江西煤炭科技
ＪＩＡＮＧＸＩ ＣＯＡＬ ＳＣＩＥＮＣＥ＆ＴＥＣＨＮ０ＩＤＧＹ ２００６年第４期
Ｎ０．４ ２００６
副井罐笼阻车器、罐挡技术改造
孟 强
（淮北矿业集团许疃矿，安徽淮北２３３５００）
摘要：介绍了罐笼阻车器及罐挡在运行过程中存在的问题，并提出了相应的整改措施。
关键词：阻车器；罐挡；钢丝绳滑道
中图分类号：ＴＤ５３１ ．１ 文献标识码：Ａ 文章编号：１００６—２５７２（２００６）０４—００４７一叭
Ｔｅｃｈｎｉｃａｌ Ｉｎｎｏｖａｔｉｏｎ ｏｆ Ｒｅｔａｒｄｅｒ ａｎｄ Ｃａｇｅ Ｓｔｏｐｐｅｒ ｉｎ Ｃａｇｅ
ＭＥＮＧ Ｑｉａｎｇ （Ｘｕｔｏｎｇ Ｃｏｌｌｉｅｒｙ。Ｈｕａｉｂｅｉ Ｍｉｎｉｎｇ Ｉｎｄｕｓｔｒｙ Ｇｒｏｕｐ Ｃｏ．，Ｈｕａｉｂｅｉ Ｉ Ａｎｈｕｉ ２３３５００） Ａｂｓｔｒａｃｔ：Ｔｈｅ ａｕｔｈｏｒ ｐｏｉｎｔｓ ｏｕｔ ｔｈｅ ｐｒｏｂｌｅｍｓ ｏｆ ｔｈｅ ｒｅｔａｒｄｅｒ ａｎｄ ｃａｇｅ ｓｔｏｐｐｅｒ ｉｎ ｔｈｅ ｏｐｅｒａｔｉｏｎ ｏｆ ｃａｇｅ ａｎｄ ｐｕｔ ｆｏｒｗａｒｄ
ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｓｏｌｕｔｉｏｎｓ．
Ｋｅｙ ｗｏｒｄｓ：ｒｅｔａｒｄｅｒ；ｃａｇｅ ｓｔｏｐｐｅｒ；ｓｔｅｅｌ ｗｉｒｅ ｒｏｐｅ ｓｌｉｄｉｎｇ—ｗａｙ；
许疃煤矿副井提升高度为５２７ｍ，多绳摩擦落地式绞
车。提升容器型号为ＧＤＧＫ一１／６／２／４一吨双层四车多绳
罐笼，一宽一窄。上下井口装卸车由推车机自动装卸。
１ 存在问题
由于罐笼阻车器滑道较窄，提升矸石、黄沙时，撒出的
矸石或黄沙等细小杂物极易阻塞阻车器滑道，造成阻车器
滑行时两滑块不能同步，在矿车的撞击下易发生阻车器脱
轨、滑块与连杆解体等故障，失去阻车作用，甚至于阻车器
解体部分被推出罐笼，坠人井筒，砸坏井筒装备，埋下安全
隐患或造成安全事故。大罐宽１．７ｍ，采用一根通轴式罐
挡，挡车臂有效长度约为１００Ｅｒａ，存在问题是通轴长度偏
长，挠度大，挡车臂刚度不足，作用距离偏小，复位拉簧易
锈蚀，拉力小等。
２设计思路
改造后的阻车器在矿车被推人轨道时，阻车器在轨道
上运行，与两滑块连接的圆环链在轨道两侧固定的钢丝绳
上滑行，利用钢丝绳滑道的定位、限位和导向作用，有效地
减少了阻车器掉道及阻车器整件及解体部件被冲人井筒
等故障。由于阻车器掉道次数减少，基本消除了阻车器解
体的弊端，工作安全可靠性明显提高。罐挡由一根通轴改
为两根分段式罐挡，提高罐挡挡臂的刚度。改原有扭簧为
拉簧，增加罐挡动作的外在拉力。使罐挡的运行稳定性和
可靠性均有明显的提高。由于罐挡转轴长度变短，提高了
挡臂刚性，运转灵活性加强，同时，罐挡故障时，可以分别
对两段进行维修，缩短了维修时间。 ３ 改造方法
在罐内阻车器原有跑道两侧端部外侧（内侧是推车机
跑道），分别焊接一小段Ｌ５０×５角钢（上有预留孔），各自
穿紧一根４）９．５ｍｍ钢丝绳，用绳卡卡牢，作为阻车器钢丝
绳滑道，在阻车器两端滑块外侧端部分别焊接一段长圆环
链，圆环链的另一端套装在罐内阻车器轨道两侧的钢丝绳
滑道上，考虑到生产需要，有时需要从东侧推矿车出罐笼
到罐笼的西侧，长圆环链与钢丝绳采用螺栓连接，可以自
由拆卸（见图１）；同时，阻车器滑块与其连杆之间也用圆
环链连接，因阻车器连杆与滑块最大转动角度为１８０。，不
会发生圆环链缠绕现象。两段式罐挡分别安装在罐笼原
有位置，用于限制矿车进出。加工两根直径５０ｍｍ，长度１．
４ｍ罐挡转轴，根据罐挡在运行和静止时两种状态下转轴
极限位置，调整滚轮与开闭曲轨之间的配合后，安装限位
装置，同时，罐挡挡臂长度加长至５００ｒａｍ，采用２０ｒａｍ钢板
焊接，使挡臂的有效作用距离和刚度加强，在挡臂与罐笼
间添加拉簧，增加复位拉力。
图１ 罐笼阻车器、罐挡改造示意图
（下转第５ｌ页）
４７·
维普资讯 http://www.cqvip.com 各种运行状态，具有稳、快、准的良好调速性能，系统硬件
组成较为简单（见图２）。
图２提升机控制系统组成框图
以ｚＪＪＢ型变频调速提升机电控为例设备组成如下：
１）智能变频调速装置。主电路由充电接触器、进线电
抗器、充电电阻、平波电容组和６组ｓＫⅡＰ模块组成。由６
个ｓＫⅡＰ模块组成２组三相桥式变流电路，其中一组为变
频器输出逆变器，另一组为向电网发电反馈的逆变桥。
２）本质安全型绞车控制箱。主要包含两套ＰＬＣ、继电
器、控制板件、开关电源等。两套ＰＬＣ的作用为：一套作为
主控ＰＬＣ，完成提升机控制系统功能；另一套作为数字监
控器，完成数字监控系统功能。继电器、控制板件、开关电
源作用为构成控制电路和保护电路，实现控制信号与故障
信号的隔离与转换，形成硬件安全电路与软件安全电路相
互冗余与闭锁，完成工作闸、安全闸控制，构成应急操作回
路及二级制动控制。
３）本质安全操作台。主要由两套操作显示系统组成，
套为液晶触摸操作显示系统，可方便进行故障的查询、
分析；另一套为电子操作系统，其中包含显示仪表、操作手
柄、转换开关、按钮、指示灯、语音报警、数字式深度指示，
可对绞车的运行状态、故障监测、运行过程控制等。
４ 系统性能
由于引入全数字无速度传感器矢量控制技术，采用双
ＰＬＣ控制系统，构成了双线制控制和安全保护，完善了提
升机的各项保护，符合《煤矿安全规程》要求，且具有以下
优点： １）电控系统中的继电器逻辑关系均由编程器指令进行程
序的编制，而且梯形图与控制电路图之间的转换十分方便。
２）在不增加硬件的前提下，可以增加许多种保护，重
大故障如超速、限速、过卷等故障采用硬、软件设计，并且
有二重或三重保护。
３）外线路控制执行继电器少，占用空问小，故障少，基
本免维护。
４）系统内部故障可以直接在触摸显示屏或编程器上
查出，处理方便，可完成提升机机械、电气等方面故障检
测、报警。
５）主控台能准确提供行程、速度、油压等数据，便于司
机观察，绞车运行速度不是由司机的熟练程度和技术水平
决定，而是由设备本身的速度控制曲线决定，减轻了司机
的心理压力。
６）控制精度高，扩展功能强，如需对系统的功能参数
进行改变，无须更改硬件接线，只要修改内部程序即可，真
正实现了柔性控制。
７）可实现无级调速，速度可以从Ｏ至额定速度之间连
续可调，调速精度高、范围宽。
８）回馈制动，提升机负力状态时，电机产生的再生能
量反馈至电网，与原电阻调速系统相比，节省电能明显，同
时，制动力矩增大，保证了绞车下放时的安全性。
９）延长设备寿命，由于速度和制动不是通过机械来实
现，而是通过电气来控制，减少系统冲击，减少闸瓦等机械
磨损，延长设备使用寿命。
ＰＬＣ变频控制技术在铁法、淮北、峰峰、水城、丰城等
矿务局均已使用，实践证明，该项电控系统运行稳定可靠，
其技术优势非常明显。可以预料，在未来矿山机电设备控
制领域中，ＰＬＣ变频控制技术的应用必将越来越广泛。
作者简介：邱国庆（１９５６一），男，江西萍乡人，大学文化，现任江
西工业工程职业技术学院副教授。
收稿日期：２００６一Ｏ８—２Ｏ 编辑：胡中祺
（上接４７页）
４安全经济效果
罐笼的罐挡动作到位后，当罐笼在井筒中正常运行
时，能够阻挡住矿车不出罐笼，当罐笼到位后，罐挡能够自
动返回，使矿车自由进出。即使在矿车的撞击下发生阻车
器脱轨、滑块与连杆解体等故障，失去阻车作用，也不会出
现阻车器解体部分被推出罐笼，坠入井筒，砸坏井筒装备，
杜绝了阻车器井筒坠物情况的发生，解决了一重大安全隐
患。在阻车器、罐挡改造后，其可靠性大为提高，故障率大 幅下降，维修费用减少，从根本上杜绝了把勾工碰手碰脚
现象的发生，单勾运行时间也缩短了约１０秒，比改造前相
比每天可多提升约３Ｏ勾，经济效益相当显著。
作者简介：盂强（１９７４一），男，安徽淮北市人，１９９６年毕业于安
徽理工大学工业电气自动化专业，工程师，现在安徽省淮北矿业
集团公司许疃煤矿机电科工作。
收稿日期：２００６－０５－２５ 编辑：胡中祺
５１·
维普资讯 http://www.cqvip.com

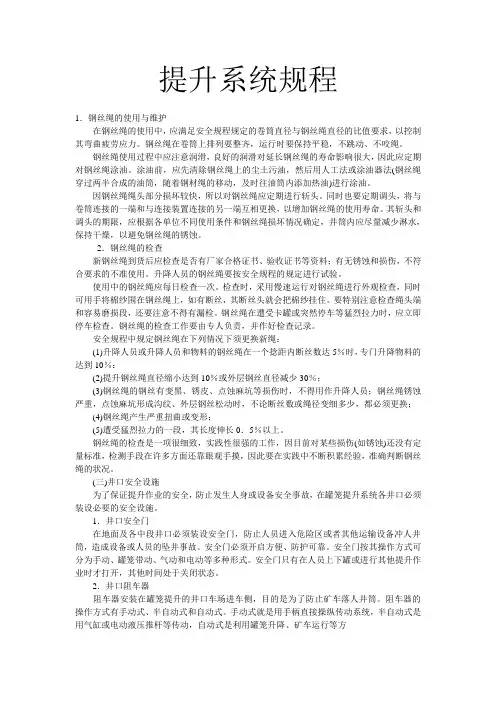

罐笼安全技术要求
提升系统规程
1．钢丝绳的使用与维护
在钢丝绳的使用中，应满足安全规程规定的卷筒直径与钢丝绳直径的比值要求，以控制其弯曲疲劳应力。钢丝绳在卷筒上排列要整齐，运行时要保持平稳，不跳动、不咬绳。
钢丝绳使用过程中应注意润滑，良好的润滑对延长钢丝绳的寿命影响很大，因此应定期对钢丝绳涂油。涂油前，应先清除钢丝绳上的尘土污油，然后用人工法或涂油器法(钢丝绳穿过两半合成的油筒，随着钢材绳的移动，及时往油筒内添加热油)进行涂油。
因钢丝绳绳头部分损坏较快，所以对钢丝绳应定期进行斩头。同时也要定期调头，将与卷筒连接的一端和与连接装置连接的另一端互相更换，以增加钢丝绳的使用寿命。其斩头和调头的期限，应根据各单位不同使用条件和钢丝绳损坏情况确定，井筒内应尽量减少淋水，保持干燥，以避免钢丝绳的锈蚀。
2．钢丝绳的检查
新钢丝绳到货后应检查是否有厂家合格证书、验收证书等资料；有无锈蚀和损伤，不符合要求的不准使用。升降人员的钢丝绳要按安全规程的规定进行试验。
使用中的钢丝绳应每日检查一次。检查时，采用慢速运行对钢丝绳进行外观检查，同时可用手将棉纱围在钢丝绳上，如有断丝，其断丝头就会把棉纱挂住。要特别注意检查绳头端和容易磨损段，还要注意不得有漏检。钢丝绳在遭受卡罐或突然停车等猛烈拉力时，应立即停车检查。钢丝绳的检查工作要由专人负责，并作好检查记录。
安全规程中规定钢丝绳在下列情况下须更换新绳：
(1)升降人员或升降人员和物料的钢丝绳在一个捻距内断丝数达5％时，专门升降物料的达到10％：
(2)提升钢丝绳直径缩小达到10％或外层钢丝直径减少30％；
(3)钢丝绳的钢丝有变黑、锈皮、点蚀麻坑等损伤时，不得用作升降人员；钢丝绳锈蚀严重，点蚀麻坑形成沟纹、外层钢丝松动时，不论断丝数或绳径变细多少，都必须更换；
副井临时改绞方案改
山西潞安环能开发股份有限公司常村煤矿
王村副井井筒临时改绞
施工组织设计
中煤第四十九工程处
二○一一年三月十六日
第一章 工程概况
一、工程概况
常村井田位于沁水煤田东部中段，地处太行山脉中段西侧，南距长治市30km，行政区划隶属山西省长治市郊区屯留县所辖。常村煤矿2007年核定生产能力为600万吨/年，矿井工业场地位于208国道西侧，北渔泽、南渔泽、北浒庄三个村庄之间。
王村副立井和回风井位于王村副井工业广场。副立井净直径7.5m，井深511.8m，井筒内设有提升设备、梯子间及压风管。表土段采用冻结法施工，冻结深度130m，双层钢筋混凝土复合井壁，支护厚度1050mm，基岩段采用普通法施工，单层混凝土井壁。回风立井净直径7.5m，井深483.85m。井筒内设有梯子间。表土段采用冻结法施工，冻结深度140m，双层钢筋混凝土复合井壁，支护厚度1050mm，基岩段采用普通法施工，单层混凝土井壁。目前两井筒已到底，副井正在施工马头门。两侧各施工25m后进行临时改绞。
二、地质概况
略。
三、改绞方案的确定
临时改绞利用凿井时的V型井架和一期工程施工时安装的一台2JK-3.5/20型矿井提升机，改绞时利用双钩提升。两台1.5T单层二车（MGC1.7-6A型矿车，轨距600mm）临时铝合金罐笼。考虑到下大件的需要，将其中一个罐笼进行了加宽。每部罐笼设防坠器一套，配两根6×19S+FC-Φ30-170防坠制动绳，四根6×19S+FC-Φ28-170型罐道钢丝绳。防坠制动绳的缓冲装置（防坠缓冲器、过卷缓冲装置等）安装在天轮平台上，下部固定装置安装在井底防坠制动绳锁绳梁上。罐道绳上端固定在临时井架天轮平台上，下端固定在井底罐道绳固定梁上，罐道绳采用LGS-20型钢丝绳罐道拉紧调绳装置调绳。 改绞设施分为井口部分、井底部分，井口设有封口盘、CY-6/1.5型2台液动托罐摇台、TX06-312.13-00推车机2台、自动安全门等；井底设有马头门封口盘、ZHT-6/3型2台液动托罐摇台、TX06-312.14-00推车机2台、手动安全门等
矿山生产竖井罐笼提升系统有关安全设施管理规定
矿山生产竖井罐笼提升系统有关安全设施管理规定
一 总则
第一条 本规定所称竖井罐笼提升系统是指矿用提升机及矿用提升绞车所服务的竖井罐笼箕斗互为平衡提升、双罐笼提升、单罐笼提升、罐笼配平衡锤提升系统。
第二条 本规定所称安全设施包括竖井提升系统的摇台（托台）、安全门、阻车器、推车机及其操动机构、安全锁具、位置检测和信号、控制、视频监控等装置。
第三条 本规定适应于全矿所有在用及新建、改建、扩建竖井罐笼提升系统的自动、手动、联锁运行模式，检修运行模式不受本规定限制。
二 安全设施的联锁
第四条 竖井罐笼提升系统必须实现罐笼、安全门、阻车器联锁：只有罐笼到位并发出停车信号（罐笼到位停车开关或信号工发出的停车信号）后，安全门才能打开;安全门打开到位后，阻车器才能打开。反之，阻车器关闭到位后，安全门才能关闭;安全门关闭到位后，
开车信号;发出开车信号后，安全门、阻车器均不能打开。安全门未关闭时，只俞发出调平或换层信号。
第五条 井口及各提升中段马头门均应设置摇台，原有摇台不符合要求的，必须进行改造。改造后，有关安全设施的联锁在满足本规定第四条的要求时，同时达到罐笼到位并发出停车信号后，摇台才能
下落，罐笼不到位落不下摇台，摇台未抬起关不上安全门的电气控制及联锁的要求。
第六条 原有摇台暂无条件改造的提升系统，有关安全设施的联锁在满足本规定第四条的要求时，必须将摇台同信号系统进行电气联锁，摇台未抬起或抬起不到位，发不出开车信号。
第七条 新建竖井罐笼提升系统，井口及各提升中段马头门设置摇台的，有关安全设的联锁必须符合第五条、第六条要求;井口及各提升中段马头门设置平台的，有关安全设施的联锁必须符合规定第四条要求。
第八条 竖井井口及井底使用托台（手动托台禁止用于多中段提升的中部中段）的损系统，对有关安全设施的要求除满足本规定第四条外，必须对托台设置闭锁装置，托台打开，安全门不能关闭，发不出开车信号。升降人员时，严禁使用托台。
罐笼技术规格书
罐笼提升系统罐笼技术规格书
一、原则
1．本设备技术规范书适用于煤矿东进风井罐笼提升设备及其附属设备。
2．本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和国家标准、工业标准、行业标准的优质产品。
3．如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
4．本技术规范书所使用标准如遇与供方执行的标准不一致时，按较高标准执行。
5．本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
6．本技术规范书未尽事宜，由供、需双方协商确定。
7．环境及气候条件：
安装地点： 户内
海拔高度： 26.5m 环境温度： 最高+42℃，最低-23℃
湿度： 90%(+25℃)
耐震能力： 按7级震区设防。
二、主要技术参数
东进风井井口标高： +26.5m
井底水平标高： -970m
中间水平标高：-745m
提升高度：996.5m
工作制度：330d/a，三八制，其中二班生产，一班检修；
罐笼提升机参数：
最大静张力1400kN、最大静张力差440kN；
实际最大静张力1209.33kN、实际最大静张力差211.98kN。
提升容器： 一个1.5t矿车双层四车罐笼（非标），可乘2×55人，罐笼自重（含首绳悬挂装置、尾绳悬挂装置、滚轮罐耳）35t；一个带有乘人间的平衡锤，可乘12人，平衡锤自重42.5t(应该是55T)（罐笼升降矸石、材料时）（含首绳悬挂装置、尾绳悬挂装置、滚轮罐耳），罐笼升降最大件时56t。
矿车：1.5t标准矿车，载矸Q物=2.7t，自重QC=980kg，轨距B=900mm。
罐笼下井最大件重量：42t（含平板车重量）
作业方式：双层乘人，双层提矸；大件时单层装载。

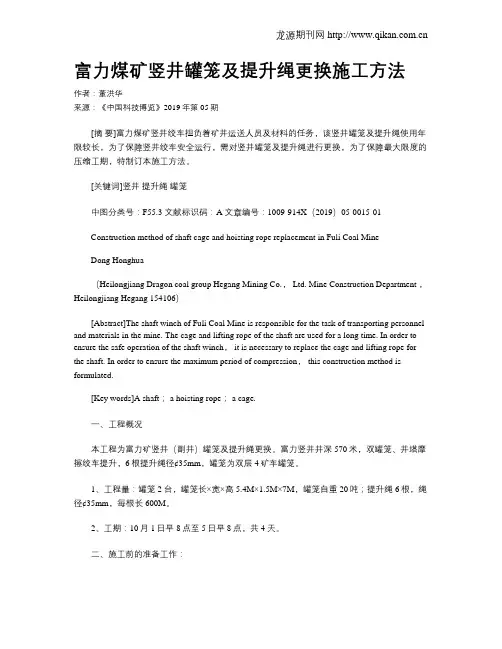

富力煤矿竖井罐笼及提升绳更换施工方法
