一、欧姆定律选择题
1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（ ）
A. 4：1；1：4 B. 1：4；4：1 C. 1：5；5：1 D. 5：1；1：5
【答案】 A
【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝ ；
当开关闭合时，通过R2的电流I2＝ ；
则电流表的示数I＝I1+I2＝ ；
由题意知： ＝ ＝ ＝ ；
则解得：5R2＝R1+R2；
即 ＝ ；
由功率公式P＝ 得：
R1消耗的电功率P1＝ ；
R2消耗的电功率P2＝ ；
则功率之比： ＝ ＝ ；
故答案为：A
【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；
两电阻并联，则由功率公式P＝ 可求得功率关系。
2．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱Rx最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（ ）
A. S1、S2均向左闭合，Rx允许接入电路的最大阻值为20Ω
B. S1、S2均向右闭合，电路允许消耗的最大功率为2.7W
C. S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60Ω
D. S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍
【答案】 D
【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、Rx、滑动变阻器串联，电压表测Rx两端的电压，电流表测电路中的电流，
当滑动变阻器接入电路中的电阻最大且电压表的示数Ux＝3V时，电阻箱Rx接入电路中的电阻最大，
因串联电路中总电压等于各分电压之和，
所以，R0和滑动变阻器两端的电压之和：
U0滑＝U﹣Ux＝4.5V﹣3V＝1.5V，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I1＝ ＝ ＝0.0375A，
Rx允许接入电路的最大阻值：
Rx大＝ ＝ ＝80Ω，A不符合题意；
⑵闭合开关S，S1、S2均向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，
当电压表的示数U0＝3V时，电路中的电流：
I2＝ ＝ ＝0.3A，
因串联电路中各处的电流相等，且电流表量程为0～0.6A，
所以，电路中的最大电流为0.3A，
则电路允许消耗的最大功率：
P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意； ⑶闭合开关S，S1向左、S2向右闭合时，R0、Rx、滑动变阻器串联，电压表测R0和Rx两端的电压，电流表测电路中的电流，
当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱Rx接入电路中的电阻最大，
此时滑动变阻器两端的电压：
U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I3＝ ＝ ＝0.05A，
则R0和Rx的最大总阻值：
R总＝ ＝ ＝60Ω，
所以，Rx允许接入电路的最大阻值：
Rx大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；
⑷闭合开关S，S1向右、S2向左闭合，R0、Rx、滑动变阻器串联，电压表被短路，电流表测电路中的电流，
设此时电路的总电阻为R总′＝Rx+R0+R滑 ， 即Rx＝R总′﹣R0﹣R滑 ，
只调Rx使电流表示数减半时，电路的总电阻R总″＝Rx′+R0+R滑 ， 即Rx′＝R总″﹣R0﹣R滑 ，
由R＝ 可知，只调Rx使电流表示数减半时，电路的总电阻R总″＝2（Rx+R0+R滑），
则Rx′﹣Rx＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（Rx+R0+R滑）﹣（Rx+R0+R滑）＝Rx+R0+R滑＞Rx ，
所以，Rx′＞2Rx ， 即只调Rx使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件额连接方式及电表的测量对象，A.当滑动变阻器接入电路中的电阻最大且电压表的示数Ux=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出R0和滑动变阻器两端的电压之和，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出Rx允许接入电路的最大阻值；
B.根据欧姆定律求出电压表的示数U0=3V时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，利用P=UI求出电路允许消耗的最大功率.
C.当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱Rx接入电路中的电阻最大，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R0和Rx的最大总阻值，利用电阻的串联求出R允许接入电路的最大阻值.
D.根据电阻的串联和欧姆定律表示出电路中的总电阻，同理表示出只调Rx使电流表示数减半时电路的总电阻，根据欧姆定律可知两种情况下电路的总电阻关系.
3．有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2 ， 不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. L1和L2正常工作时的电流一样大
B. L1和L2串联在一起同时使用时，两灯一样亮
C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光
【答案】D
【解析】【解答】解：
A．由P=UI可得，两灯泡正常发光时的电流分别为：
I1= = =0.5A，I2= = = A，
所以两灯泡正常发光时的电流不一样，故A错误；
B．由P=UI= 可得，两灯泡的电阻分别为：
R1= = =12Ω，R2= = =27Ω，
两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；
C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；
D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，
电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．
故选D．
【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．
4．如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（ ）
A. 电源电压为3V，R1阻值为18Ω
B. 电路消耗的最小功率为0.2W
C. 当Rp总阻值的 接入电路时，它与定值电阻消耗的功率之比为6：5
D. 当电流为0.4A时，R1与Rp连入电路的阻值之比为1:2
【答案】 C
【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R 1两端的电压是3V，因此电源电压U 总=3V；电阻R 1的阻值为： ， 故A错误；
B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；
C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，
这时的总电阻为：
；
那么滑动变阻器的最大阻值为：RP=R总-R1=15Ω-5Ω=10Ω；
当Rp总阻值的 接入电路时，它与定值电阻消耗的功率之比 ：
， 故C正确；
D.当电流为0.4A时，总电阻 ；
滑动变阻器接入的电阻为：RP=R总-R1=7.5Ω-5Ω=2.5Ω；
R1与Rp连入电路的阻值之比： ， 故D错误。
故选C。
【分析】定值电阻R1与滑动变阻器RP串联，电压表测R1的电压。
（1）当滑片滑到最左端时，变阻器阻值为0，这时只有R1 ， 此时电压表的示数就是电源电压；可根据乙图中电压和对应电流计算R1的阻值； （2）从乙图找到电路的最小电流，根据公式P=UI计算电路的最小功率；
（3）当滑片滑到最右端时，变阻器全部使用，此时电流最小，首先根据
计算出总电阻，再根据RP=R总-R1计算出变阻器的最大阻值；因为串联电路中功率和电阻成正比，所以 当Rp总阻值的 接入电路时 ，求出它们的电阻之比即可；
（4）当电流为0.4A时，根据欧姆定律计算出RP的阻值，然后作比即可。
5．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。当开关S2由闭合到断开时，电路中（ ）
A. 电压表V的示数变小 B. 电流表A1的示数变大
C. 电压表V的示数与电流表A的示数的比值变大 D. 电压表V的示数与电流表A的示数的乘积变大
【答案】 A
【解析】【解答】根据电路图电路并联，S1在干路上，当断开开关，电路断开，电压表示数为0，电流表为0，A符合题意，BCD不符合题意。
故答案为：A.
【分析】当电路中的开关断开时，电流断开，电表示数为0.
(物理)初中物理欧姆定律解题技巧及练习题(含答案)及解析
（物理）初中物理欧姆定律解题技巧及练习题(含答案)及解析
一、欧姆定律选择题

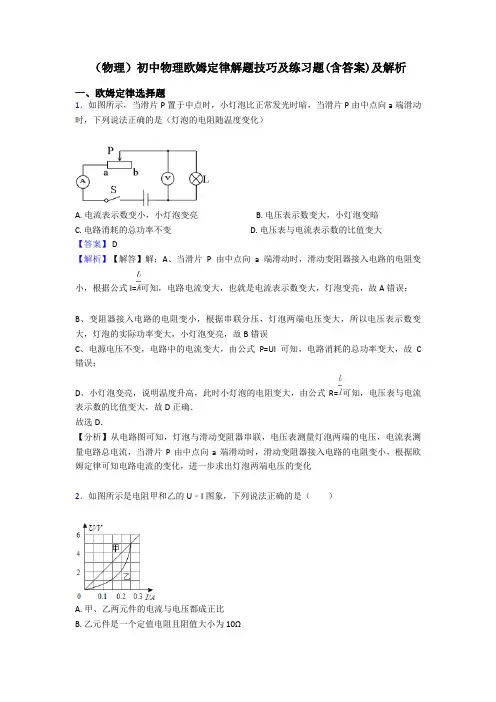

1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）
A. 电流表示数变小，小灯泡变亮 B. 电压表示数变大，小灯泡变暗
C. 电路消耗的总功率不变 D. 电压表与电流表示数的比值变大
【答案】 D
【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；
B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误
C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C错误；
D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．
故选D．
【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A. 甲、乙两元件的电流与电压都成正比
B. 乙元件是一个定值电阻且阻值大小为10Ω C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A
D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
【答案】 C
【解析】【解答】解：
AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；
初中物理欧姆定律答题技巧及练习题(含答案)
初中物理欧姆定律答题技巧及练习题(含答案)
一、欧姆定律选择题

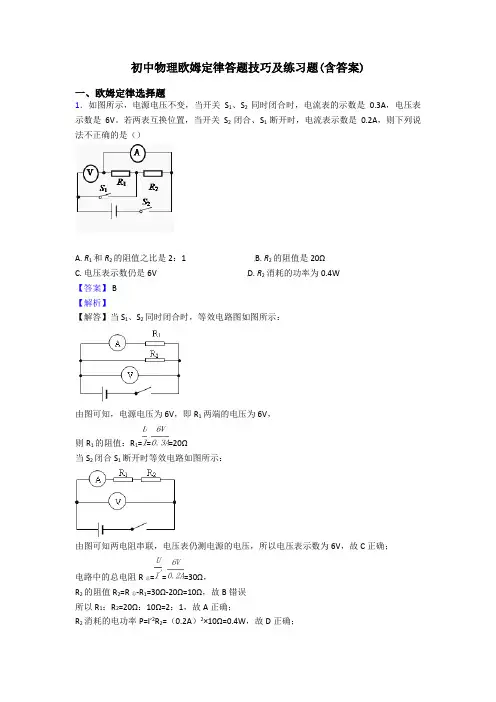

1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）
A. R1和R2的阻值之比是2：1 B. R2的阻值是20Ω
C. 电压表示数仍是6V D. R2消耗的功率为0.4W
【答案】 B
【解析】
【解答】当S1、S2同时闭合时，等效电路图如图所示：
由图可知，电源电压为6V，即R1两端的电压为6V，
则R1的阻值：R1===20Ω
当S2闭合S1断开时等效电路如图所示：
由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；
电路中的总电阻R总===30Ω，
R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误
所以R1：R2=20Ω：10Ω=2：1，故A正确；
R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确； 故选B．
【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；
两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．
2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（ ）
A. 电压表V2和电流表A示数均变大 B. 电压表V1和电流表A示数之比不变
【物理】初中物理欧姆定律答题技巧及练习题(含答案)及解析
【物理】初中物理欧姆定律答题技巧及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）
A. 电流表A的示数变大 B. 电压表V的示数变大
C. 电压表V与电流表A的示数的比值变大 D. 电压表V与电流表A的示数的乘积变小
【答案】D
【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小， A不符合题意他.
B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.
C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.
D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、
故答案为：D.
【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.
2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（ ）
A. 电压表V2和电流表A示数均变大 B. 电压表V1和电流表A示数之比不变
C. 电压表V2和电流表A的乘积不变 D. 电压表V2变化量和电流表A变化量之比不变
【答案】D 【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小， 所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，
(物理)中考物理初中物理欧姆定律常见题型及答题技巧及练习题(含答案)
(物理)中考物理初中物理欧姆定律常见题型及答题技巧及练习题(含答案)
（物理）中考物理初中物理欧姆定律常有题型及答题技巧及练习题
(含答案)
一、欧姆定律选择题

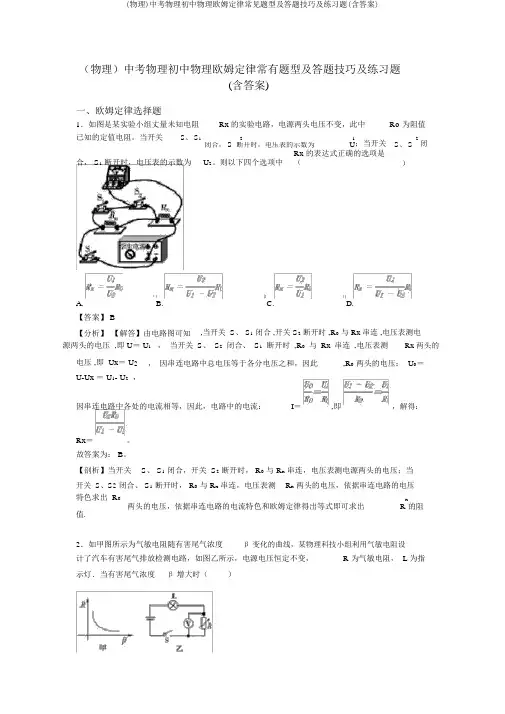

1．如图是某实验小组丈量未知电阻 Rx 的实验电路，电源两头电压不变，此中 Ro 为阻值
已知的定值电阻。当开关 S、 S1 2 1 ；当开关 2 闭 闭合， S 断开时，电压表的示数为 U S、 S
合， S1 断开时，电压表的示数为 U2。则以下四个选项中 Rx 的表达式正确的选项是（ ）
A. B. C. D.
【答案】 B
【分析】 【解答】由电路图可知 ,当开关 S、 S1 闭合 ,开关 S2 断开时 ,R0 与 Rx 串连 ,电压表测电
源两头的电压 ,即 U＝ U1 ， 当开关 S、 S2 闭合、 S1 断开时 ,R0 与 Rx 串连 ,电压表测 Rx 两头的
电压 ,即 Ux＝ U2 ， 因串连电路中总电压等于各分电压之和，因此 ,R0 两头的电压： U0＝
U-Ux ＝ U1- U2 ，
因串连电路中各处的电流相等，因此，电路中的电流： I＝ ,即 ，解得：
Rx＝ 。
故答案为： B。
【剖析】当开关 S、 S1 闭合，开关 S2 断开时， R0 与 Rx 串连，电压表测电源两头的电压；当
开关 S、S2 闭合、 S1 断开时， R0 与 Rx 串连，电压表测 Rx 两头的电压，依据串连电路的电压
特色求出 R0
两头的电压，依据串连电路的电流特色和欧姆定律得出等式即可求出 x
R 的阻
值.
2．如甲图所示为气敏电阻随有害尾气浓度 β变化的曲线，某物理科技小组利用气敏电阻设
计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变， R 为气敏电阻， L 为指
示灯．当有害尾气浓度 β增大时（ ） (物理)中考物理初中物理欧姆定律常见题型及答题技巧及练习题(含答案)
(物理)中考物理欧姆定律的基本方法技巧及练习题及练习题(含答案)
（物理）中考物理欧姆定律的基本方法技巧及练习题及练习题(含答案)
一、欧姆定律选择题

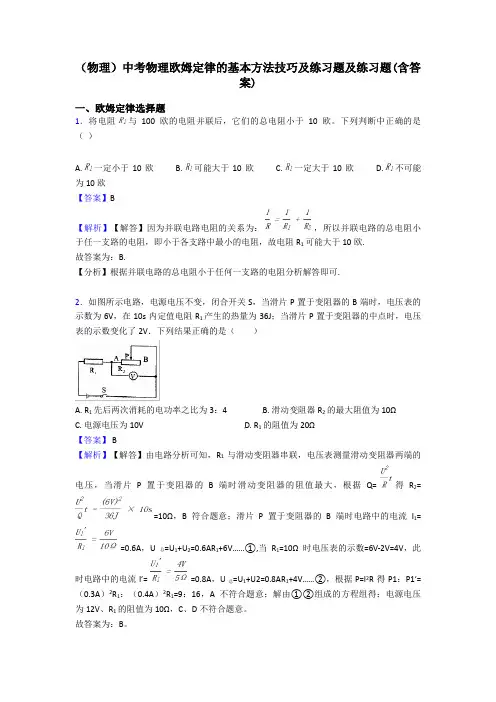

1．将电阻 与100欧的电阻并联后，它们的总电阻小于10欧。下列判断中正确的是（ ）
A. 一定小于10欧 B. 可能大于10欧 C. 一定大于10欧 D. 不可能为10欧
【答案】B
【解析】【解答】因为并联电路电阻的关系为： ，所以并联电路的总电阻小于任一支路的电阻，即小于各支路中最小的电阻，故电阻R1可能大于10欧.
故答案为：B.
【分析】根据并联电路的总电阻小于任何一支路的电阻分析解答即可.
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（ ）
A. R1先后两次消耗的电功率之比为3：4 B. 滑动变阻器R2的最大阻值为10Ω
C. 电源电压为10V D. R1的阻值为20Ω
【答案】 B
【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2=
=10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1=
=0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
(物理)九年级物理欧姆定律解题技巧讲解及练习题(含答案)
(物理)九年级物理欧姆定律解题技巧讲解及练习题(含答案)
（物理）九年级物理欧姆定律解题技巧解说及练习题 (含答案)
一、欧姆定律选择题
1．如下图， A 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管。闭合开关，待弹簧测力
计示数稳固后，将滑动变阻器的滑片迟缓向右挪动的过程中，以下说法正确的选项是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是 N 极，弹簧测力计示数变小 D. 螺线管上端是 S 极，弹簧测力计示数
变大
【答案】 C
【分析】 【解答】由图知道，定值电阻 R0 与滑动变阻器、螺线管串连，电压表丈量的是 R
两头的电压；当将滑动变阻器的滑片 P 向右滑动时，滑动变阻器 R 阻值变小，由串连电路
电阻的特色可知，则电路中的总电阻变小，电路的电流变大，由串连电路分压特色得电压
表示数变小，通电螺线管的磁性加强，由右手螺旋法例判断螺线管的上端为 N 极，和上边
的磁极互相排挤，通电螺线管的磁性加强，排挤力变大，弹簧测力计示数变小。
故答案为： C。
【剖析】（ 1）影响电磁铁磁性强弱的要素有：电流的大小、线圈的匝数、有无铁芯。线圈的匝数必定，电流越大磁性越强；
（ 2）运用安培定章（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；
（ 3）磁极间的互相作用：同名磁极互相排挤，异名磁极互相吸引。
（ 4）当变阻器 R 的滑片迟缓向右挪动，滑动变阻器接入电路的电阻变小，依据欧姆定律
和串连电路电压的特色可知电路电流表和电压表示数的变化.
2．如下图，电源电压 6V 保持不变，定值电阻 R1 标有 “ 10Ω 0.5A字样”：滑动变阻器 R2 标有“20Ω1A字”样，电流表量程为 0～0.6A，电压表量程为 0～ 3V，闭合开关 S，以下做法能
(物理)初三物理欧姆定律常见题型及答题技巧及练习题(含答案)及解析
（物理）初三物理欧姆定律常见题型及答题技巧及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示是调光台灯的简化电路图,L标有“220V40W”。闭合开关S,不考虑灯泡电阻的变化,则（ ）
A. 当滑片P从b端向a端移动时,电路总电阻变大 B. 当滑片P从a端向b端移动时,灯泡变亮
C. 当滑片P在a端时,灯泡正常发光 D. 当滑片P在b端时,电路总功率最大
【答案】C
【解析】【解答】由电路图知道，灯泡和滑动变阻器串联在一起；当滑片P从b端向a端移动时，滑动变阻器接入电路的电阻减小，所以电路总电阻变小，A不符合题意；当滑片P从a端向b端移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电流减小，由P=I2R知道，灯泡的实际功率减小，灯泡亮度会变暗，B不符合题意；当滑片P在a端时，滑动变阻器接入电路的电阻为0，灯泡两端的电压等于电源电压220V，所以灯泡正常发光，C符合题意；当滑片P在b端时，总电阻最大，电路中电流最小，由P=UI知道，电路总功率最小，D不符合题意，
故答案为：C。
【分析】灯泡和滑动变阻器串联，根据滑片移动的方向判定电阻的变化，根据欧姆定律和电功率公式判定灯泡亮度的变化.
2．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”灯泡标有“3V 1.8W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A. 滑动变阻器的电阻允许调节的范围是0～20Ω B. 电流表示数的变化范围是0.1～0.6A
C. 电压表示数的变化范围是1.5V～3V D. 灯泡的最小功率是0.2W
【答案】 D
【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．
(物理)中考物理欧姆定律解题技巧和训练方法及练习题(含答案)
(物理)中考物理欧姆定律解题技巧和训练方法及练习题(含答案)
（物理）中考物理欧姆定律解题技巧和训练方法及练习题 (含答案)
一、欧姆定律选择题
1．如下图，电源电压为 4.5V，电压表量程为 “0～3V”，电流表量程为 “0～0.6A ”，滑动变
阻器规格为 “10Ω1A，”小灯泡 L 标有 “”（灯丝电阻不变）。在保证小灯泡 L 电流不高出额定电流的状况下，挪动滑动变阻器的滑片，以下说法正确的选项是
① 小灯泡的额定电流是 0.6A
② 滑动变阻器连入电路的阻值变化范围是 4Ω～10Ω
③ 电压表示数变化范围是 0～ 3V
④ 电流表示数变化范围是 0.3～ 0.5A（ ）
A.只有② 、④ 正确
B.只有② 、③ 正确
C.只有 ① 、④ 正确
D. 只有 ①、③正确
【答案】 A
【分析】 【解答】解：由电路图可知，灯泡与滑动变阻器串连，电压表测滑动变阻器两头的电压。
灯泡正常发光时的电压为 2.5V，功率为 1.25W ，依据 P＝ UI 可得，灯泡正常发光时电路中的电流：
I＝ IL＝
＝
＝0.5A，故 ① 错误；
灯泡的电阻： RL ＝ ＝ 5Ω， ＝
串连电路中电流到处相等，灯泡的额定电流为 0.5A，电流表量程为 “0～ 0.6A”，所以，为使
电路安全，电路中的最大电流： I 最大＝IL
＝ 0.5A； 电压表示数最大为 3V 时，依据串连电路电压的规律，此时灯泡电压最小为 UL V
＝ ′＝U﹣U
4.5V﹣ 3V＝ 1.5V，此时电流中电流最小，
由欧姆定律可得，电路中的最小电流： I 最小＝ ＝ ＝ 0.3A，
所以电流表的示数范围为 0.3A～ 0.5A，故 ④ 正确；
电路中电流最小时，总电阻最大，滑动变阻器有最大值，依据串连电阻的规律，
初中物理欧姆定律答题技巧及练习题(含答案)及解析
初中物理欧姆定律答题技巧及练习题(含答案)及解析
一、欧姆定律选择题
1．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ）
A. 电流表的最大示数为0.6A B. 滑动变阻器消耗的最小功率为0W
C. 电压表的最小示数为1V D. 电阻R0消耗的最大功率为1.8W
【答案】 C
【解析】【解答】（1）∵电源电压为6V，电压表的量程为0﹣3V，
∴P不能滑到左端，
∴滑动变阻器连入电阻不能为0，滑动变阻器的电功率不能为0；
当电压表的示数为3V，即：UR=3V时：①电流最大（电流表的示数最大），I大=
=0.3A，②R0消耗的电功率最大，P大=I2R0=（0.3A）2×10Ω=0.9W；
（2）当滑片P在右端（电阻全连入为50Ω ），此时电路中的电阻最大，电流最小，
I小= =0.1A，U小=I小R0=0.1A×10Ω=1V．
故答案为：C．
【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI可得滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；
（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．
【物理】初三物理欧姆定律解题技巧及练习题(含答案)含解析
【物理】初三物理欧姆定律解题技巧及练习题(含答案)含解析
【物理】初三物理欧姆定律解题技巧及练习题 ( 含答案 ) 含分析
一、欧姆定律选择题
1．如下图，电源电压不变，当开关 S 、 S 同时闭合时，电流表的示数是 0.3A，电压表
1 2
示数是 6V。若两表交换地点，当开关 S2 1
断开时，电流表示数是 0.2A，则以下说 闭合、 S
法不正确的选项是（）
A. R 和 R 的阻值之比是 2：1 B. R 的阻值是 20Ω
1 2 2 C. 电压表示数还是 6V D. R 耗费的功率为 0.4W
2
【答案】 B
【分析】
【解答】当 S1、 S2 同时闭合时，等效电路图如下图：
由图可知，电源电压为 6V，即 R1 两头的电压为 6V ，
则 R1 1 Ω 的阻值： R = ==20
当 S2 1
断开时等效电路如下图： 闭合 S
由图可知两电阻串连，电压表仍测电源的电压，所以电压表示数为 6V，故 C 正确；
电路中的总电阻 R总= = =30Ω，
R2 的阻值 R2=R 总-R1=30 Ω-20Ω =10 Ω，故 B 错误
所以 R1： R2=20 Ω：10Ω =2： 1，故 A 正确；
R2 耗费的电功率 2 2
P=I′R2=（ 0.2A） × 10Ω =0.4W，故 D 正确； 【物理】初三物理欧姆定律解题技巧及练习题(含答案)含解析
应选 B．
【剖析】先画出等效电路图；当 S1、 S2 同时闭合时，两电阻并联，电压表丈量电源两头的
电压，电流表丈量经过 R1 的电流；由欧姆定律可得出 R1 的阻值；
两表地点交换，当 S2 闭合 S1 断开时，两表串连，电压表丈量的仍为电源电压，电流表测电
路中的总电流；则由欧姆定律可得出电路中的总电阻，由串连电路的规律可得出 R2 的阻
