钛酸锂系列锂离子电池相关参数
钛酸锂系列锂离子电池相关参数
一、钛酸锂电池的概述
作为锂离子电池负极材料-钛酸锂，可与锰酸锂、三元材料或磷酸铁锂等正极材料组成2.4 V或1.9V的锂离子二次电池.此外，它还可以用作正极，与金属锂或锂合金负极组成1.5 V 的锂二次电池。
由于钛酸锂的高安全性、高稳定性、长寿命和绿色环保的特点。
可以预见：钛酸锂材料在2－3年后，一定会成为新一代锂离子电池的负极材料而被广泛应用在新能源汽车、观光车、电动自行车摩托车和要求高安全性、高稳定性和长周期储能等电池的应用领域。
二、单体电池的特点
1、独立单电池对流散热结构，能更有效低避免过热相互影响；
2、单电池独立定位支点结构，能有效防止电池在振动环境产生串动，避免了串动的摩擦破坏电池外层绝缘隔离，避免累积性的挤压效应，消除了相互挤压造成电池内部受挤压损坏电池隔膜造成危险。
三、单体电池技术参数
标称容量（0.2C）15Ah
交流内阻≈3.3mΩ
标称电压 2.48V
电芯重量≈0.713kg
标准充电方法恒流3A
截止电压 1.5V
标准充电方法恒流3A
充电保护电压 2.75V
快速充电方法恒流15A
充电电压 2.70V
最大持续放电电流7.5A
9000 cycles
循环寿命常温循环至80%，
100%DOD
工作温度充电温度-30 — 55℃
放电温度-30 — 55℃
储存温度50% — 70% SOC储存-10 — 45℃
四、电池组模块技术参数
规格型号：TK-15-2012 额定电压：42V
额定容量：15 Ah 工作电压范围：36 —42 (V)
能量密度：48.8wh/kg 96wh/L 外形尺寸：239*112*243 (mm)
五、电池组模块结构特点：
1. 无框架连接固定结构，有效提高体积比能量密度；
2. 联接电极防水结构，能有效改善导电接触点氧化产生的接触电阻；
3. 弹性补偿抗震串联接电结构，能防止震动环境造成的接触不良；
4. 非焊接引线结构，能避免焊接高温产生对极耳电极密封破坏；
5. 内压恒压结构，保持电池稳定内压，更好的避免粘合处、密封绝缘隔离处受到水分渗入。
碳负极锂离子电池的缺点：
采用电动车辆取代燃油车辆是解决城市环境污染的最佳选择，其中锂离子动力电池引起了研究者的广泛关注.为了满足电动车辆对车载铿离子动力电池的要求，研制安全性高、倍率性能好且长寿命的负极材料是其热点和难点。
目前，商业化的锂离子电池负极主要采用碳材料，但以碳做负极的锂电池在应用上仍存在一些弊端：
1、过充电时易析出锂枝晶，造成电池短路，影响锂电池的安全性能;
2、易形成SEI膜而导致首次充放电效率较低，不可逆容量较大;
3、即碳材料的平台电压较低(接近于金属锂)，并且容易引起电解液的分解,从而带来安全隐患。
4、在锂离子嵌入、脱出过程中体积变化较大，循环稳定性差。
六、相比传统材料，钛酸锂负极的明显优势
与碳材料相比，尖晶石型的Li4Ti5012具有明显的优势：
1、它为零应变材料，循环性能好;
2、放电电压平稳，而且电解液不致发生分解，提高锂电池安全性能;
3、与炭负极材料相比，钛酸锂具有高的锂离子扩散系数(为2 *10-8cm2/s)，可高倍率充放电等。
4、钛酸锂的电势比纯金属锂的高，不易产生锂晶枝，为保障锂电池的安全提供了基础。
市场上大多数磷酸铁锂、钴酸锂、锰酸锂、三元素锂电池负极材料都是碳，碳负极工作时表面生成SEI膜，SEI膜的热力学效应，形成一定的温度效应。
当热阻增加到一定值时，就有可能损坏隔膜，引起短路，甚至起火爆炸。
这是锂离子电池采用碳负极共性的缺陷。
碳负极还存在因为其层状结构的伸缩效应会改变锂离子嵌入结构，这种伸缩效应同样属于锂离子电池危险性因素。
目前的磷酸铁锂、锰酸锂、钴酸锂、三元素锂离子电池太用碳负极，为了克服安全威胁主要通过电路管理检测电流、电压、温度，对每一块单电池进行检测监控，需要花费很多成本，可靠性仍
然不确定。
七、钛酸锂电池组相关参数
产品名称：钛酸锂锂离子电池组
规格型号：TK24-15-2012
额定容量（Ah）：10/15
额定电压（V）：12/24/36/48
外形尺寸（mm）：185*117*247
重量（kg）：7.5 ...
适用范围：电动自行车用动力电池
产品名称：钛酸锂锂离子电池组
规格型号：TK24-15-2012
额定容量（Ah）：100/400
额定电压（V）：80/150
外形尺寸（mm）：520*1170*750
重量（kg）：50-600
适用范围：车用动力电池及储能系统
这两幅图为单体电池（无外壳）：
此图为单体电池（有外壳）：
（图片由国内领先的锂电池生产厂家-安徽天康锂电池提供)这两幅图为电池组（前者塑壳后者钢壳）：。
锂离子电池简介
锂离子电池简介2017-021.锂离子电池原理充电的时候，在外加电场的影响下，正极材料LiCoO2中的锂元素脱离出来，变成带正电荷的锂离子（Li+），在电场力的作用下，从正极移动到负极，与负极的碳原子发生化学反应，生成LiC6，于是从正极跑出来的锂离子就很“稳定”的嵌入到负极的石墨层状结构当中。
从正极跑出来转移到负极的锂离子越多，电池可以存储的能量就越多。
放电的时候刚好相反，内部电场转向，锂离子（Li+）从负极脱离出来，顺着电场的方向，又跑回到正极，重新变成钴酸锂分子（LiCoO2）。
从负极跑出来转移到正极的锂离子越多，这个电池可以释放的能量就越多。
在每一次充放电循环过程中，锂离子（Li+）充当了电能的搬运载体，周而复始的从正极→负极→正极来回的移动，与正、负极材料发生化学反应，将化学能和电能相互转换，实现了电荷的转移，这就是“锂离子电池”的基本原理。
由于电解质、隔离膜等都是电子的绝缘体，所以这个循环过程中，并没有电子在正负极之间的来回移动，它们只参与电极的化学反应。
2.锂离子电池构成锂离子电池内部需要包含几种基本材料：正极活性物质、负极活性物质、隔离膜、电解质。
正负极需要活性物质，是为了更容易参与化学反应，从而实现能量转换。
正负极材料不但要活泼，还需要具有非常稳定的结构，才能实现有序的、可控的化学反应。
一般选用锂的金属氧化物，如钴酸锂、钛酸锂、磷酸铁锂、锰酸锂、镍钴锰三元等材料。
负极通常选择石墨或其他碳材料做活性物质。
电解质是锂离子传导的介质，要求锂离子电导率要高，电子电导率要小（绝缘），化学稳定性要好，热稳定性要好，电位窗口要宽。
人们找到了由高纯度的有机溶剂、电解质锂盐、和必要的添加剂等原料，在一定条件下、按一定比例配制而成的电解质。
有机溶剂有PC（碳酸丙烯酯），EC（碳酸乙烯酯），DMC（碳酸二甲酯），DEC （碳酸二乙酯），EMC（碳酸甲乙酯）等材料。
电解质锂盐有LiPF6，LiBF4等材料。
钛酸锂电池研究报告
钛酸锂电池研究报告
钛酸锂电池是一种新型的锂离子电池，它采用钛酸锂作为正极材料，具有高能量密度、长寿命、高安全性等优点，因此在电动汽车、储能系统等领域得到了广泛应用。
钛酸锂电池的正极材料是钛酸锂，它具有较高的电化学稳定性和较低的电化学活性，因此可以减少电池的自放电和极化现象，从而提高电池的循环寿命和安全性。
同时，钛酸锂电池的负极材料采用石墨，具有较高的导电性和稳定性，可以保证电池的高能量密度和长寿命。
钛酸锂电池的电解液采用有机溶剂和锂盐混合物，具有较高的离子传导性和稳定性，可以保证电池的高效率和长寿命。
此外，钛酸锂电池还采用了多种安全措施，如过充保护、过放保护、短路保护等，可以保证电池的高安全性。
钛酸锂电池的应用领域非常广泛，特别是在电动汽车和储能系统领域。
电动汽车需要高能量密度和长寿命的电池，以满足长时间行驶的需求，而钛酸锂电池正是满足这一需求的理想选择。
储能系统需要高效率和长寿命的电池，以满足能源储存和调节的需求，而钛酸锂电池也可以满足这一需求。
钛酸锂电池是一种具有高能量密度、长寿命、高安全性等优点的新型锂离子电池，具有广泛的应用前景。
随着技术的不断进步和应用
的不断扩大，钛酸锂电池将会成为未来电池领域的重要发展方向。
锂电池专用纳米二氧化钛参数
纳米二氧化钛(锂电池专用)产品介绍纳米二氧化钛颗粒细小、颗粒分布均匀、比表面积大、光催化活性高，在可见光范围内呈现出良好的光电转换特性，同时还具有优异的宽频光吸收特性，具有量子效应、隧道效应、独特的颜色效应，以及光催化作用及紫外等功能，在功能性涂料、汽车、化妆品、卫生保健、废水处理、环保等方面应用广泛。
其具有稳定性好、无毒无害，光电转化率高，是光电太阳能转换电最普遍使用的材料。
产品参数主要技术指标：外观：白色粉末状固体型号：HTTi-01纯度：≥99.0%水份：≤0.5%PH值： 6-7粒径：5nm、20nm、40nm比表面积：270、90、80m2/g纳米二氧化钛在锂电池中的应用锐钛矿纳米二氧化钛（HTTi-01）比表面积大，在光催化，太阳能电池，环境净化，催化剂载体，锂电池以及气体传感器等方面得到广泛的应用。
纳米二氧化钛作为电池材料，其循环性能更好，电化学性能明显提高。
可以用到钛酸锂电池材料和钴酸锂电池材料中HTTi-01具有良好的快速充放电性能和较高的容量。
经循环伏安研究表明，锂离子在纳米二氧化钛中同时存在两种动力学过程，即扩散控制的锂离子嵌入-脱出国产和赝电容性的动力学过程，更好地释放锂嵌入和脱嵌过程中的应力，提高循环寿命，这也是与纳米二氧化钛的特殊结构相关的。
由于纳米二氧化钛具有很好的化学稳定性和热稳定性，因此具有更广泛的应用范围。
纳米二氧化钛是一种优秀的锂嵌入载体，插锂电位在 1.5-1.6V，形成Li0.91TiO2-B，具有优异的可逆循环容量。
有意思的是，它的比容量要优于同种相的直径跟纳米线直径相仿的纳米性能特点：1、可以制成透明的产品，从而可应用在窗子、屋顶、汽车顶以及显示器上；2、由于所使用的染料敏化剂可以在很低的光能量下达到饱和，因此可以在各种光照条件下使用；3、光的利用效率高，对光线的入射角度不敏感，可充分利用折射光和反射光；4、对光阴影不敏感；5、可在很宽温度范围内正常工作，允许工作温度可高达70℃。
钛酸锂极片电导率
钛酸锂极片电导率
钛酸锂极片（Lithium Titanate Anode Slice）是目前被广泛用
于电池中的一种材料。
与传统的锂离子电池相比，钛酸锂极片具有很
多优点，这些优点使它成为一种受欢迎的电池材料。
首先，钛酸锂极片具有非常高的电导率，钛酸锂的典型电导率可
以达到10－2 S·cm－1，这是普通碳材料的50倍以上。
并且电导率还具有良好的温度特性，在很宽的温度范围内具有稳定的电导性能，可
有效补偿电池的温度效应对其容量的影响。
其次，钛酸锂极片具有优异的耐蚀性和热稳定性。
钛酸锂具有优
异的耐腐蚀性，可以有效防止电池因环境条件影响而造成的缺陷。
此外，钛酸锂还具有极高的热稳定性，使电池具有更好的耐热性，保护
电池的安全性。
此外，钛酸锂极片具有良好的能量密度。
它具有比常规锂离子电
池更低的容量损失，更高的能量密度，可以更好地保护电池的安全性，且只需更小的空间就可以容纳相同容量的电池。
总之，钛酸锂极片具有非常高的热稳定性、耐腐蚀性、能量密度
和电导率特性，使它成为一种受欢迎的电池材料。
因此，它可以被用
于汽车、蓄电池和其他不同类型的电池相关设备，使电池的可靠性和
安全性得到有效的提高。

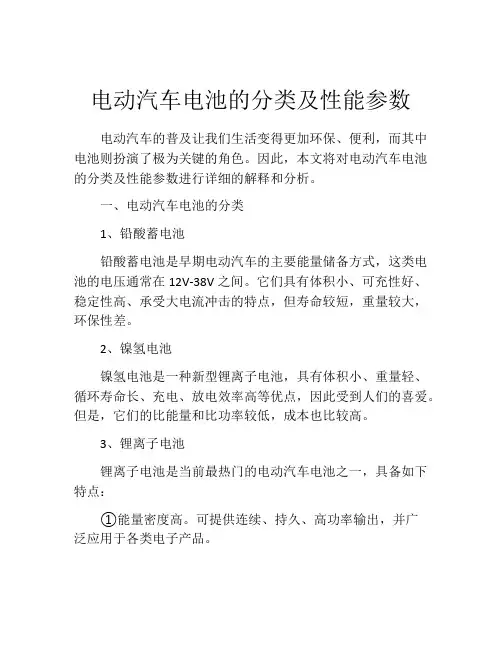

电动汽车电池的分类及性能参数
电动汽车电池的分类及性能参数电动汽车的普及让我们生活变得更加环保、便利，而其中电池则扮演了极为关键的角色。
因此，本文将对电动汽车电池的分类及性能参数进行详细的解释和分析。
一、电动汽车电池的分类1、铅酸蓄电池铅酸蓄电池是早期电动汽车的主要能量储备方式，这类电池的电压通常在12V-38V之间。
它们具有体积小、可充性好、稳定性高、承受大电流冲击的特点，但寿命较短，重量较大，环保性差。
2、镍氢电池镍氢电池是一种新型锂离子电池，具有体积小、重量轻、循环寿命长、充电、放电效率高等优点，因此受到人们的喜爱。
但是，它们的比能量和比功率较低，成本也比较高。
3、锂离子电池锂离子电池是当前最热门的电动汽车电池之一，具备如下特点：①能量密度高。
可提供连续、持久、高功率输出，并广泛应用于各类电子产品。
②充电效率高。
因为锂离子电池存在“记忆效应”的问题，因此使用锂离子电池需要对充电方式进行仔细的规划。
③应运而生。
锂离子电池的诞生解决了目前电动汽车电池中寿命短、重量大、环保性差、价格高昂等问题，被称为“电池革命”。
4、钛酸锂电池钛酸锂电池是一种新型电池，通过采用钛酸锂材料，电池具有体积小、耐高温、性能稳定等特点。
但是，它们的电压一般在2.4V左右，比能量和比功率较低。
二、电动汽车电池的性能参数1、电池容量电池容量越大，可以产生的电能也就越多。
但是，实际电池容量是受限的，因为最终使用过程受到充电、放电效率、极化效应等多个因素的影响。
2、电池寿命电池寿命是指电池的使用寿命，常常以电池使用时间、循环次数等方式来度量。
现代高性能电池的寿命可以达到数千次，而传统高充电速率电池的寿命则相对较短。
3、电池充电时间电池充电时间是指电池从放电状态到充电状态所需的时间，通常会受到充电器的输出功率、电池状态、放电深度等因素的影响。
4、比能量和比功率比能量指电池单位重量所能储存的能量，而比功率则表示其单位重量放电所能释放的能量。
这两个指标是衡量电动汽车电池性能的重要参数。

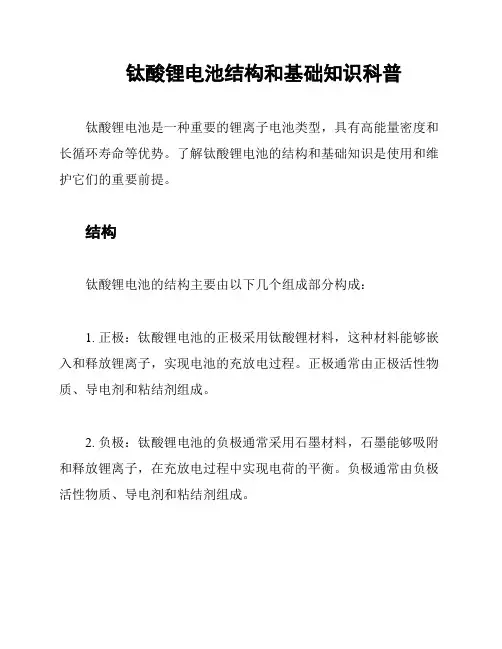

钛酸锂电池结构和基础知识科普
