卫星广播电视地面接收站
卫星广播电视地面接收站 一、 卫星广播电视地面接收站
卫星广播电视地面接收站主要由室外接收设备（卫星接收天线、高频头）和室内接收设备（卫星电视接收机）等部分组成。
（一）卫星广播电视接收站
天线接收来自卫星的下行信号，经高频头得到中频信号，送入卫星接收机，经过图像和声音处理输出图像和声音信号，然后直接送给电视机，即可重现图像和声音。
根据用途不同，卫星地面接收站可分为三种类型：个体站、集体站和转播站。这三种类型接收站的卫星电视信号的接收部分都是相同的，不同的仅在于集体站和转播站需要对接收信号进行再调制传输。图3-1所示的系统中，若其输出端直接与用户电视机连接，就构成个体接收站。
室外设备室内设备图像信号声音信号数据
图3-1 卫星广播电视个体接收站设备组成图
图3-2为集体接收站的系统框图，室外设备输出经过功率分配后，可以为多个室内设备提供卫星中频信号，各室内设备可以分别进行收看。
室外设备功率分配器室内设备图像信号声音信号数据室内设备图像信号声音信号数据
图3-2 卫星广播电视集体接收站设备组成图 二、 三、 卫星接收机调整
地面接收站各部分之间连接示意图如4-1所示。
传传传传传传传传传传传传传传传传传传传传传传传传传传传传传传传图4-1 地面接收站各部分之间连接示意图
（一）专业型和工程型卫星数字电视接收机的操作方法
专业型和工程型卫星数字电视接收机一般不配备遥控器，主要应用于有线电视台前端、集体接收用户前端。主要控制操作方式：通过RS-232串口或LAN接口进行遥控操作，通过接收机面板的按键进行手动操作。
注意：对于C频段节目，卫星接收机的接收本振频率需要设为5150MHz; 对于Ku频段节目，卫星接收机的接收本振频率需要设为11300MHz。
1. 通过RS-232串口或LAN接口遥控配置参数（必须由厂家或厂家授权的专业技术人员操作）
(1) 将高频头（或经过功分器）输出的卫星电视信号送入接收机。
(2) 在控制计算机内设置好预接收节目信号的参数后，通过卫星接收机的控制接口写入接收机。
(3) 在 “菜单（对应英文为MENU）”的电视（或广播）节目排列表中，按照接收机内的节目名称排列表选定所需接收的节目。
2. 通过接收机面板的按键手动操作
(1) 将高频头（或经过功分器）输出的卫星电视信号送入接收机。
(2) 首先按下“菜单”。
(3) 通过上（）、下（）、左（）、右（）在下拉菜单中选择 “出厂设置”或“系统设置”中的“恢复出厂设置”。
(4) 在按“确认（OK）”按键，对接收机进行复位操作。
(5) 对经过恢复出厂设置不能消除节目列表的接收机，需要手动删除原来存有的节目列表。
(6) 再次按下“菜单（对应英文为MENU）”键。
(7) 选择“系统设置”中“搜索频道”或“系统设置：设置转发器添加转发器”等类似菜单。
(8) 在完成上述操作后会出现如下菜单：
下行频率
符号率
极化方式
FEC
信号强度（%）
信号质量（%）
注：不同接收机菜单不一致，但包含以上信息（如果没有FEC项，该项为接收机自动识别）
(9) 通过“上（）、下（）、左（）、右（）”键和“确认”键，根据表2-1、2-2、2-3 对预接收节目的卫星参数进行相应的设置。
(10) 如果收到节目信号，在信号强度和信号质量两个显示条上会显示彩色横条，指示信号强度和信号质量的百分比。按“确认”或“搜索”按键，搜索节目。
(11) 成功搜索到节目后，会在电视上看到相应的节目图像，并听到声音。此时，按“退出（EXIT）”或“菜单”按键，退出操作菜单，并确认保存了节目预置。
(12) 重复（6）至（11）的步骤，搜索新的电视节目。
（二） 普及型卫星数字电视接收机和卫星接收转发一体化设备的操作方法
普及型卫星数字电视接收机和卫星接收转发一体化设备主要操作方式为通过RS—232串行接口进行参数配置、通过遥控器进行参数配置、通过接收机面板的按键进行手动操作。
注意：对于C频段节目，卫星接收机接收本振频率需要设为5150MHz;
对于Ku频段节目，卫星接收机接收本振频率需要设为11300MHz。
1. 通过RS—232串行接口配置参数（必须由厂家或厂家授权的专业技术人员操作）：
(1) 将高频头（或经过功分器）输出的卫星电视信号送入接收机。
(2) 在控制计算机内设置好预接收节目信号的参数后，通过卫星接收机的控制接口写入接收机内。
(3) 在“菜单”的电视（或广播）节目排列表中，按照接收机内的节目名称排列表选定所需接收的节目。
2. 通过遥控器操作
(1) 将高频头（或经过功分器）输出的卫星电视信号送入接收机。
(2) 首先按下遥控器的“菜单”按键。
(3) 通过“上（）、下（）、左（）、右（）”键，在下拉菜单中选择 “出厂设置”或“系统设置”中的“恢复出厂设置”。
(4) 在按“确认”按键，对接收机进行复位操作。
(5) 对经过恢复出厂设置不能消除节目列表的接收机，需要使用遥控器手动删除原来存有的节目列表。
(6) 再次按下遥控器“菜单”键。
(7) 选择“系统设置”中“搜索频道”或“设置转发器添加转发器”等类似菜单。
(8) 在完成上述操作后会出现如下菜单：
下行频率
符号率
极化方式
FEC
信号强度（%）
信号质量（%）
注：不同接收机菜单不一致，但包含以上信息（如果没有FEC项，该项为接收机自动识别）
(9) 通过上“（）、下（）、左（）、右（）”键、“1-9”数字键和“确认”键，根据表2-1、2-2、2-3对预接收节目的卫星参数进行相应的设置。
(10) 如果有节目信号，在信号强度和信号质量两个显示条上会显示彩色横条，指示信号强度和信号质量的百分比。按“确认”或“搜索”按键，搜索节目。
(11) 成功搜索到节目后，会在电视上看到相应的节目图像，并听到伴音。此时，按“退出（EXIT）”或“菜单”按键，退出操作菜单，并确认保存了节目预置。
(12) 重复（6）和（11）的步骤，搜索新的电视节目。
3. 通过接收机面板的按键手动操作
(1) 将高频头（或经过功分器）输出的卫星电视信号送入接收机。
(2) 首先按下“菜单”。 (3) 通过“上（）、下（）、左（）、右（）”键，在下拉菜单中选择 “出厂设置”或“系统设置”中的“恢复出厂设置”。
(4) 在按“确认”按键，对接收机进行复位操作。
(5) 对经过恢复出厂设置不能消除节目列表的接收机，需要手动删除原来存有的节目列表。
(6) 再次按下“菜单”键。
(7) 选择“系统设置”中的“搜索频道”或“设置转发器添加转发器”等类似菜单。
(8) 在完成上述操作后会出现如下菜单：
下行频率
符号率
极化方式
FEC
信号强度（%）
信号质量（%）
注：不同接收机菜单不一致，但包含以上信息（如果没有FEC项，该项为接收机自动识别）
(9) 通过“上（）、下（）、左（）、右（）”键和“确认”键，根据表2-1、2-2、2-3对预接收节目的卫星参数进行相应的设置。
(10) 此时如果有节目信号，在信号强度和信号质量两个显示条上会显示彩色横条，指示信号强度和信号质量的百分比。按“确认”或“搜索”键，搜索节目。
(11) 成功搜索到节目后，会在电视上看到相应的节目图像，并听到伴音。此时，按“退出（EXIT）”或“菜单”键，退出操作菜单，并确认保存了节目预置。
(12) 重复（6）至（11）的步骤，搜索新的电视节目。 4. 通过遥控器或控制面板自动搜索节目
(1) 将高频头（或经过功分器）输出的卫星电视信号送入接收机。
(2) 通过遥控器或面板按下“菜单”按钮“系统设置”“节目设置”“自动搜索”。
(3) 再按“确认”键进行节目自动搜索。这个过程需要一定时间。
(4) 当自动搜索完成后，在“菜单”中电视（或广播）节目排列表中，按照该卫星所提供的节目列表检查所搜节目的数量和名称。
（三）卫星接收机调整说明
下面以几个公司的卫星接收机为例说明卫星接收机的整个调整过程。
1. 通过自动搜索功能自动搜索节目
以航天珠江WTD-198为例说明这一类卫星接收机的具体操作步骤：
(1) 按遥控器“菜单”键进入“菜单”目录。
(2) 在“菜单”目录中选择“系统设置”按确认键。
(3) 在“系统设置”目录中选择“恢复出厂设置”，按遥控器右键移动到“是”的位置。
(4) 先按遥控器“下（）”键
(5) 再按遥控器“上（）”上键
(6) 出现密码菜单后，输入“9087”。
(7) 按菜单键返回主菜单。
(8) 在“主菜单”选择“节目设置”并进入，选择“自动搜索”并进入再按“确认”键。
(9) 进入“自动搜台。”
(10) 搜台完毕后，按遥控器的“菜单”键退出。
2. 通过RS—232串行接口遥控操作
以同州CDVB-3188C、九州DVB398F+、东仕IDS-2000F-K三个公司的接收机为例说明这一类卫星接收机的具体操作步骤，由各厂家提供一台写有最新节目参数的卫星接收机作为主机。
(1) 用一条9针数据线把主机的“RS232”端口与被复制的机器的“RS232”端口连接起来。
(2) 打开主机电源，并进入主菜单，选择“附件”→“系统复制” →“数据”按确认键后，5秒内打开被复制机器的电源，就开始进行升级进度条。待提示“升级成功”后，关闭被复制机器的电源。
(3) 在主机的升级平台上按方向键的右键，选择“软件”按确认，5秒内打开被复制机器的电源，待提示“升级成功”后，关闭被复制机器的电源。
(4) 按上面的方法再选择“Loge”进行升级，“Loge”可以升级也可以不升级。
(5) 全部升级完成后，拔掉数据线。
3. 通过接收机面板（遥控器）的按键手动操作
以科海、亚视达、同州、九州、如意、航天、东仕、长虹公司生产的卫星接收机为例说明这一类卫星接收机的具体操作步骤。
“科海”接收机具体操作步骤：
(1) 正确调整好卫星天线的方位角、仰角、极化角并连接好所有设备。
(2) 打开接收机电源，按菜单键选择“修改本振频率”按确认键，输入新的本振频率（对于C波段节目为5150MHz; 对于Ku波段节目为11300MHz），按“OK”确认。
(3) 在“菜单”中选择“扩展菜单节目编辑增加节目”项。
(4) 正确输入节目的“下行频率”、“符号率”和“FEC”参数（其它参数不考虑）。
(5) 看该节目是“水平极化”就选择“水平极化”；该节目是“垂直极化”就选择“垂直极化” （“H”代表水平极化、“V”代表垂直极化）。
广播电视工程中的卫星传输技术

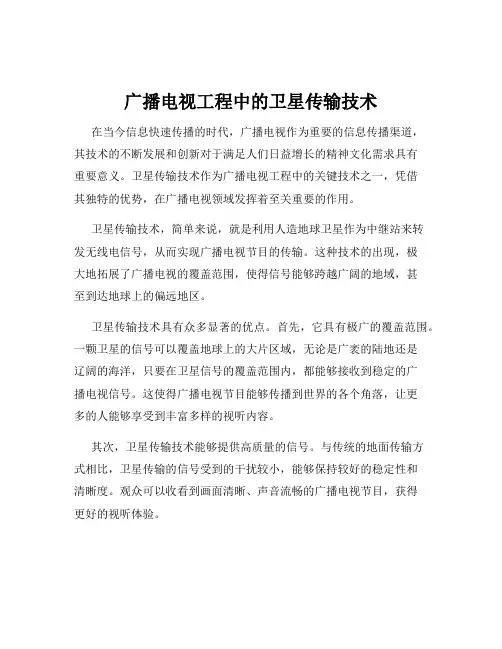

广播电视工程中的卫星传输技术
