水污染处理工程课程设计
江西农业大学 1 JIANGXI AGRICULTURAL UNIVERSITY
题目：水污染控制工程课程设计
学 院：国土资源与环境学院 * ***** 学 号：******** 班 级：环工1001班 指导教师：*** 江西农业大学
2 目录 第一章 总论……………………………………………………………………………………..3 第一节 设计任务和内容…………………………………………………………….……..3 第二节 基本资料……………………………………………………………………............3 第二章 污水处理工艺流程说明………………………………………………………………....4 第一节 处理工艺流程 ...................................................................................4 第二节 工艺方案分析 ...................................................................................5第三章 处理构筑物设计…………………………………………………………………………5 第一节 粗格栅………………………………………………………………………………8 第二节 污水提升泵房……………………………………....………………………………9 第三节 细格栅…………………………………………………………………………..…11 第四节 平流式沉砂池…………………………………………………..…………………13 第五节 厌氧池……………………………………………………………………………..13 第六节 氧化沟………………………………………………………………………………14 第七节 二沉池………………………………………………………………………………20 第八节 接触消毒池与加氯间………………………………………………………………25 第四章 主要设备说明…………………………………………………………………………..17 第五章 污水厂总体布置………………………………………………………………………..28 第一节 主要构(建)筑物与附属建筑物…………………………………………………...28 第二节 污水厂平面布置…………........……………………………………………………29 第三节 污水厂高程布置…………………………….…………………………………….31 参考文献…………………………………………………………………….……………………32 江西农业大学 3
第一章 总论
第一节 设计任务和内容 1、设计任务 题目：某城市日污水处理厂工艺设计 水污染控制工程课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图方面得到锻炼。 针对一座二级处理的城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置。最后完成设计计算说明书和设计图(污水处理厂平面布置图、单体构筑物图和污水处理厂高程图)。设计深度一般为初步设计的深度。
第二节 基本资料 (1)污水水量与水质 污水处理水量：变化系数：Kz=1.2 (2)污水厂地势基本平坦，地面标高约为19.8m（采用黄海系标高）。进水管管径为1.8m，进水管管底标高为14.8m。 (3)污水的主要来源：绝大多数为居民生活污水，少量为工业废水与其他污水。 (4)接纳水体：X江 （5）进水水量与水质：水量：20×104m3/d 污水水质： CODcr 300mg／L，BOD5 150mg／L，SS 250mg／L，氨氮15mg／L。 （6)处理要求 污水处理厂设计出水水质达到国家 江西农业大学 4 污水经二级处理后应符合以下具体要求： CODcr≤70mg／L，BOD5≤20mg／L，SS≤30mg／L，氨氮≤5mg／L。 (7)气象与水文资料 风向：多年主导风向为北东风； 气温：最冷月平均为-3.5℃； 最热月平均为32.5℃； 极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m； 水文：降水量多年平均为每年728mm； 蒸发量多年平均为每年1210mm； 地下水水位，地面下5～6m。 (8)厂区地形 平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。厂区征地面积为东西长380m，南北长280m。 第二章 污水处理工艺流程说明 第一节 处理工艺流程 污水拟采用传统活性污泥法工艺处理，具体流程如图1所示。 江西农业大学
5 第二节 工艺方案分析 1、工艺方案概况： 该设计项目污水以有机污染为主，可生化性较好； 污水中主要污染物指标BOD5、CODcr、SS值比一般城市污水高70％左右。 针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。根据国内外已运行的大、中型污水处理厂的调查，要达到确定的治理目标，可采用“氧化沟法”。 2、普通活性污泥法方案： 普通活性污泥法，也称传统活性污泥法，推广年限长，具有成熟的设计及运行经验，处理效果可靠。自20世纪70年代以来，随着污水处理技术的发展，本方法在工艺及设备等方面又有了很大改进。在工艺方面，通过增加工艺构筑物可以成为“A／O”或“A2／O”工艺，从而实现脱N和除P。在设备方面，开发了各种微孔L曝气池，使氧转移效率提高到20％以上，从而节省了运行费。普通活性污泥法如设计合理、运行管理得当，出水BOD5
可达10～20mg／L。它的缺点是工艺路线长，工艺构筑物及设备多而复杂，运行管理困难，基建投资及运行费均较高。 第三章 处理构筑物设计 第一节 格栅间和泵房 一、 选型说明 因不采用池底空气扩散器形成曝气，格栅的作用主要是对水泵和后续处理设备起保护作用，保证整个污水处理系统的正常运行，故宜采用中格栅，并倾斜安装机械格栅,而提升水泵房选用螺旋泵，为敞开式提升泵，为减少栅渣量，格栅栅条间隙拟定为21.00mm。 二、 设计计算 一 、格栅 江西农业大学 6 1、设计流量： 平均日流量: Qd＝20.0万m3／d＝2.31m3／s 设计流量选用最大时流量: Qmax＝Kz·Qd＝1.2×2.31=2.8m3/S 式中 Kz——变化系数，为1.2 设置两座，每座流量为1.04 m3／s. 2、设计参数： 栅条间隙: b=21.0mm 栅前槽宽: vQB21≈1.9m
栅前水深: h=B1/2=0.9 m 过栅流速: v＝0.8m／s 安装倾角: α＝75° 3、格栅设计计算： ○1 栅条间隙数(n): n = Qmax （sinα）1/2 / b.h.v = 1.4×（sin75°）1/2 /(0.021×0.9×0.8) =91(个) ○2 栅槽有效宽度(B): 设计栅条宽 S=0.01m. 2.391*025.0)191(*01.0*)1(nenSB 原污水来水水面埋深（相对标高）为—2.7m 选用GH-2000链式旋转格栅除污机2台，水槽宽度B＇=2.0m，有效栅宽B〃=1.6m. 实际过流流速: n=(B〃+S)/(S+b)= (1.6+0.01)/(0.01+0.021) =51(条) 江西农业大学 7 v = Qmax （sinα）1/2 / b.h.n = 1.4×（sin75°）1/2 /（0.021×0.9×51） = 1.43 m／s＜1.50m／s ○3 进水渠渐宽部分长度L1 ：(取α1=15°)
L1=(B＇-B1)/2tanα1=(3.2-1.9)/2×tan15°=2.4（m） ○4 栅槽与出水渠连接处的渐宽部分长度L2: L2=0.5L1=1.2（m） ○5 过栅水头损失(h2)（栅条断面形状为正方形断面）: h2=k. ζ.v2/2g. sinα = k.[b+s)/ε.b -1 ]2.v2/2g. sinα =3×[(0.021+0.02)/0.64×0.021-1]2 ×1.02/2×9.8×sin75°=0.97(m) 式中： K——格栅受污物堵塞时水头损失增大的倍数，一般取K=3. ζ——阻力系数 ○6 栅后槽的总高度H： H=h + h1+ h2 = 0.9+0.3 +0.97 =12.14(m) h1为格栅前渠道超高,为0.3m. ○7 栅槽总长度L: L = L1+L2+0.5m+1.0m +H1/tanα =2.4+1.2+1.5 +(0.72+0.3)/ tan75°=1.64(m) ○8 栅渣量计算: 对于栅条间隙b＝22.0mm的中格栅，对于城市污水，每单位体积污水拦截污物为W1
＝0.06m3／103m3。每日栅渣量为: W总= Qmax. W1/Kz×1000 = 1.5×0.06×86400/(1.2×1000) =6.48m3／d. 拦截污物量大于0.2m3／d，宜采用机械清渣。 江西农业大学 8 4、设计示意图 格栅设计示意图见图所示。
图2 格栅设计示意图 第二节 污水提升泵站 （1）.设计说明 采用氧化沟工艺方案，污水处理系统简单，对于新建污水处理厂，工艺管线可以充分优化，故污水只考虑一次提升。污水经提升入曝气沉砂池，然后自流通过氧化沟、二沉池及消毒池。设计流量Qmax=10080m3/h。 （2）设计选型 污水经消毒池处理之后排入市政污水管道，消毒水面相对高程为±0.00m，则相应二沉池、氧化沟、曝气沉砂池相对地面标高为0.50m、1.00m、1.60m。污水提升前水位为—2.70m,污水提升总流程为8.0m，采用螺旋泵，其设计提升高度为H=8.40m。设计流量Qmax=10080m3/h，采用4台螺旋泵，3用1备，单台提升流量为3360m3/h。 采用LXB-1500型螺旋泵4台，3用1备。该泵提升流量为3370m3/h，转速42r/min,头数3，
《水污染控制工程》课程设计
沈阳化工大学《水污染控制工程》课程设计题目：城镇污水处理厂工艺设计——活性污泥法院系：环境与安全工程学院专业：环境优创班级：0901学生姓名：王希鹏指导教师: 范文玉2012年8月23日目录第一章绪论 (3)第二章常见污水生物处理的工艺 (3)一、活性污泥法 (3)1。
1 SBR法 (3)1。
2 CASS法 (4)1。
3 AO法 (4)1.4 AAO法 (5)1.5 氧化沟法 (6)二、生物膜法 (6)2.1 生物滤池 (6)2.2 生物转盘 (7)2。
3 生物接触氧化法 (7)三、厌氧生物处理法 (8)四、自然条件下的生物处理法 (9)4。
1 稳定塘 (9)4。
2 土地处理法 (9)第三章污水处理流程 (9)一、格栅 (10)二、泵房 (10)三、沉砂池 (10)四、沉淀池 (12)五、曝气池 (13)六、二沉池 (14)七、污泥浓缩池 (14)第四章构筑物的计算 (14)一、设计参数 (14)二、设计计算 (15)第五章设计总结 (17)参考文献 (18)第一章绪论随着工农业生产的迅速发展和人民生活水平的不断提高，用水紧张和污水排放的问题已越来越突出.目前，我国城镇大部分的生活污水采用直接排放的方式，没有采取应有的治理措施,加重了对环境的污染。
在国家可持续发展的新政策下,环境保护已受到各级政府和全国人民的重视，对污水进行彻底的治理以保护人类赖以生存的环境的重要性越来越大，高效节能的城市污水处理技术与工艺已能为国民经济的发展起到较大的推动作用.建立城镇污水处理厂对改善城镇水环境,保障城镇经济发展起着举足轻重的作用。
随着经济的发展，城市化进程的不断加速，人口和经济增长、粗放型发展模式、无组织大面积排施污染物、污水处理率偏低,以及牺牲环境和资源去追求眼前利益等，均是造成水污染日趋严重的原因。
大量未经充分处理的污水被用于灌溉，已经使农田受到重金属和合成有机物的污染。
据农业部在占国土面积85%的流域内,通过372个代表性区域取样调查,发现全国粮食总量的1/10不符合卫生标准。
水污染控制工程课程设计
水污染控制工程课程设计课题名称：城镇污水处理厂设计指导老师：高婷学生姓名：公子毅专业名称：环境工程班级学号： 2011108106 学院：水利与环境学院设计说明书一、工程概况 (3)1.前言 (3)2.工程规模 (3)二、设计依据 (3)1.设计原始资料 (3)2.设计规范与手册 (4)三、工艺设计内容 (4)1.工艺流程 (4)2.各构筑物说明 (5)（1）隔栅 (5)（2）进水泵房 (5)（3）沉砂池 (5)（4）沉淀池 (6)（5）曝气池 (6)（6）二沉池 (7)（7）消毒池 (7)四、污泥处理构筑物的设计计算 (8)1.污泥泵房 (8)2.污泥浓缩池 (8)五、污水厂平面，高程布置 (9)1.平面布置 (9)一、工程概况1.前言随着我国城市化的发展，城镇污水处理越来越受到重视,污水处理技术市场需求相当大.城市污水处理的发展将表现为以下几个方面的特点:氮、磷营养物质的去除仍为重点,也是难点;工业废水治理开始转向全过程控制,单独分散处理转为城市污水集中处理;水质控制指标越来越严;由单纯工艺技术研究转向工艺、设备、工程的综合集成与产业化及经济、政策、标准的综合性研究;污水再生利用提上日程;中小城镇污水污染与治理问题受到重视。
因此采用高效、低能耗、运行成本低、管理维护方便的处理工艺应是优选方案,它也是工程技术人员为之奋斗的目标。
为250mg/L，可生本项目污水处理的特点为：①污水以有机污染为主，BOD5化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、SS值为典型城市污水值。
2.工程规模该污水处理厂的规模为15万t/d，厂区面积600000m3，污水厂长300m，宽200m,同时预留空地用以以后扩建之用。
该污水处理厂建筑设施有隔栅、污水提升泵房、沉砂池、初沉池、曝气池、二沉池、消毒池、鼓风机房、加药间、污泥泵房、仓库、控制楼、办公楼、住宅等。
二、设计依据1.设计原始资料（1）服务人口15万。
水污染控制工程课程设计
JIANGXI AGRICULTURAL UNIVERSITY 水污染控制工程课程设计学院：国土资源与环境学院姓名：学号：专业：序号：目录第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明第三章处理构筑物设计第一节格栅间和泵房第二节平流式沉砂池第三节初沉池第四节曝气池第五节二沉池第四章主要设备说明第五章污水厂总体布置第一节主要构筑物与附属建筑物第二节污水厂平面布置第一章：总论第一节设计任务和内容1.污水处理工艺选择及工艺单元的设计，包括工艺流程的确定，各单体构筑物的工艺设计。
2.将污水处理厂各处理构筑物和辅助构筑物的平面布置图精确地画在图纸上，将各处理构筑物的各个节点的构造尺寸都在图纸中表示出了。
3.污水处理厂的竖向布置和高程计算。
第二节基本资料1.厂址地形：平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
2. 污水厂地势基本平坦，地面标高约为19.8m（采用黄海系标高）。
进水管管径为1.8m，进水管管底标高为14.8m。
3. 污水水量与水质污水处理水量：变化系数：Kz=1.24.污水的主要来源：绝大多数为居民生活污水，少量为工业废水与其他污水。
5.气象与水文资料风向：多年主导风向为北东风；气温：最冷月平均为-3.5℃；最热月平均为：32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为：每年728mm；蒸发量多年平均为：每年1210mm；地下水水位，地面下5～6m6. 进水水量与水质进水水量：18×104m3/d污水水质：CODcr 250mg／L，BOD125mg／L，SS 200mg／L，氨氮20mg／L。
57. 处理要求执行《城镇污水处理厂污染物排放标准》（GB18918-2002）的一级Ｂ标准。
BOD大于160mg/L时，去除率应大于50%。
B、括号外数值为水温>12℃时的控制指标，括号内数值为水温≤12℃时的控制指标。
水污染控制工程课程设计
水污染控制工程课程设计一、教学目标本节课的教学目标是让学生掌握水污染控制工程的基本概念、原理和方法，提高他们对水污染问题的认识和解决能力。
具体目标如下：1.知识目标：•了解水污染的定义、来源和分类；•掌握水污染控制工程的基本原理和方法；•了解水处理技术的分类和应用。
2.技能目标：•能够分析水污染问题的原因和影响；•能够运用水污染控制工程的原理和方法解决问题；•能够评估水处理技术的优缺点和适用性。
3.情感态度价值观目标：•培养学生的环保意识和责任感；•培养学生的创新思维和实践能力；•培养学生的团队合作和沟通能力。
二、教学内容本节课的教学内容主要包括水污染控制工程的基本概念、原理和方法。
具体内容包括：1.水污染的定义、来源和分类；2.水污染控制工程的基本原理和方法；3.水处理技术的分类和应用。
教学大纲安排如下：1.第一课时：水污染的定义、来源和分类；2.第二课时：水污染控制工程的基本原理和方法；3.第三课时：水处理技术的分类和应用。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
具体方法如下：1.讲授法：通过讲解水污染控制工程的原理和方法，使学生掌握基本概念和知识点；2.讨论法：通过分组讨论，让学生探讨水污染问题的原因和解决方法，培养学生的创新思维和实践能力；3.案例分析法：通过分析具体的水污染案例，让学生了解水污染控制工程的实际应用，提高学生的解决问题的能力；4.实验法：通过实验操作，让学生亲身参与水处理技术的实践过程，培养学生的实验操作能力和团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《水污染控制工程》教材；2.参考书：相关的学术期刊论文和专著；3.多媒体资料：PPT课件、视频资料等；4.实验设备：水处理实验装置、水质分析仪器等。
以上教学资源将有助于学生更好地理解和掌握水污染控制工程的知识和方法，提高他们的学习效果和实践能力。
水污染控制工程课程设计

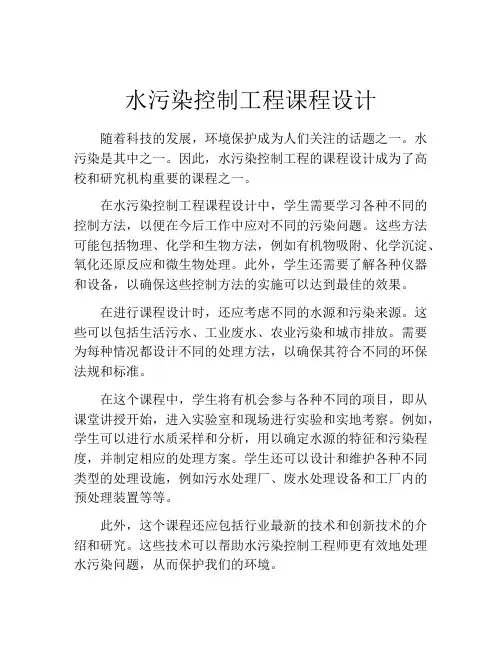

水污染控制工程课程设计随着科技的发展，环境保护成为人们关注的话题之一。
水污染是其中之一。
因此，水污染控制工程的课程设计成为了高校和研究机构重要的课程之一。
在水污染控制工程课程设计中，学生需要学习各种不同的控制方法，以便在今后工作中应对不同的污染问题。
这些方法可能包括物理、化学和生物方法，例如有机物吸附、化学沉淀、氧化还原反应和微生物处理。
此外，学生还需要了解各种仪器和设备，以确保这些控制方法的实施可以达到最佳的效果。
在进行课程设计时，还应考虑不同的水源和污染来源。
这些可以包括生活污水、工业废水、农业污染和城市排放。
需要为每种情况都设计不同的处理方法，以确保其符合不同的环保法规和标准。
在这个课程中，学生将有机会参与各种不同的项目，即从课堂讲授开始，进入实验室和现场进行实验和实地考察。
例如，学生可以进行水质采样和分析，用以确定水源的特征和污染程度，并制定相应的处理方案。
学生还可以设计和维护各种不同类型的处理设施，例如污水处理厂、废水处理设备和工厂内的预处理装置等等。
此外，这个课程还应包括行业最新的技术和创新技术的介绍和研究。
这些技术可以帮助水污染控制工程师更有效地处理水污染问题，从而保护我们的环境。
水污染控制工程课程设计是非常有挑战性的，它要求学生把理论知识和实践操作结合起来。
这个课程涉及到广泛的知识和技能，需要学生持续的努力和学习。
但如果学生能够成功地掌握这个课程，他们将为未来的水污染控制工作做出贡献。
在今后的发展中，环保领域将会越来越重要，这也会提高水污染控制工程的地位和重要性。
在这个领域，我们需要更多的高素质的人才来保护我们的环境，将我们的生活变得更加美好。
因此，水污染控制工程课程设计将继续在课程规划和实践操作方面发挥它的重要作用。
水污染课程设计_3
引言 21.设计内容与任务 (3)1.1设计题目 (3)1.2设计目的 (3)1.3设计要求 (3)1.4原始水样与出水标准 (3)2.处理工艺方案选择 (5)2.1工艺方案选择原则 (5)2.2工艺比较 (5)2.2.1氧化沟方案 (5)2.2.2.A2/O法 (6)2.3工艺流程 (7)2.4主要构筑物 (7)2.4.1格栅 (7)2.4.2提升泵 (8)2.4.3调节池 (8)2.4.4初沉池 (8)2.4.5生化反应池 (8)2.4.6二沉池 (10)3.工艺流程设计计算 (10)3.1.设计流量: (10)3.2.设备设计计算: (10)3.2.1.格栅 (10)3.2.2.提升泵房 (12)3.2.3细格栅 (14)3.2.4.调节池 (14)3.2.5平流沉淀池 (15)A/2工艺 (17)3.2.6O3.2.7二沉池 (24)4.高程布置 (27)5参考文献 (29)6设计体会 (30)引言课程设计是重要的实践性教学环节, 《水污染控制工程》课程是环境工程专业一门重要的专业课。
本课程设计是综合应用水污染控制工程和有关先修课程所学基础知识, 以水处理构筑物和相关设备为主, 进行水处理工艺设计的实践环节。
通过这一环节, 我们可以初步掌握水处理工艺设计的基本程序和方法, 并在查阅技术资料、筛选公式和计算方法, 用简洁文字、图表表示设计结果及制图等能力方面得到一次全面的实践锻炼。
1.设计内容与任务1.1设计题目A2/O法处理城市污水的初步工艺设计1.2设计目的①巩固及深化对基本理论与基本概念的理解；②培养学生分析问题与解决问题的能力；③培养具有运用理论知识和已有图纸完成污水处理工程设计的初步能力。
1.3设计要求①工艺选择要求技术先进, 在处理出水达到排放要求的基础上, 鼓励采用新技术；②充分考虑污水处理与中水回用相结合；③除磷脱氮是工艺选择中关键之一, 方案设计中必须全面考虑；④工程造价是工程经济比较的基础, 控制工程总造价是小城镇生活污水处理技术之一；⑤工程运行管理方便, 处理成本低。
水污染控制工程第三版上册课程设计
水污染控制工程第三版上册课程设计设计背景和目的随着经济的发展和人口的增加，水污染问题已经成为各国共同面临的挑战。
如何有效地控制水污染，保障水资源的安全和可持续利用，已经成为当前亟待解决的问题。
作为水环境治理的重要技术手段，水污染控制工程在国内近年来得到了快速发展。
为了更好地培养和锻炼学生的工程设计和实践能力，本文针对水污染控制工程第三版上册课程的学习内容，设计了一份课程设计任务，旨在让学生深入了解并掌握水污染控制工程设计和实践的知识和技能。
设计内容与要求任务背景某水厂位于某市XX区，日供水量为XXX万吨，其生产水源取自一条全流域污染指数为III级的河流，污染物主要包括COD、NH3-N、TP 等。
为了保证水厂出水水质符合国家和地方标准的要求，控制出水中污染物的浓度，保护水环境和人民健康，需要设计一套完整的水污染控制工程。
设计任务•任务一：根据水厂供水量、水质目标和水源水质，设计合理的处理工艺和工艺流程。
要求包括工艺界面、流程图和参数设置等内容。
•任务二：选择合适的处理设备，并进行设备参数计算和设备设计。
要求包括计算过程、设备选型和设计说明等内容。
•任务三：对设计的处理工艺和设备进行仿真计算，并根据计算结果进行调整，保证出水水质满足国家和地方标准要求。
要求包括仿真计算程序、仿真结果分析和调整方案等内容。
•任务四：制定运行与维护方案，编写运行手册并进行试运行。
要求包括运行与维护方案、运行手册与试运行结果报告等内容。
设计要求与评分标准•设计深入全面，流程合理，参数设置合理。
可获得10分。
•设计设备参数计算正确，选型合理，设计规范。
可获得10分。
•仿真计算程序正确，仿真结果分析准确，调整方案具体。
可获得30分。
•运行与维护方案有效，运行手册编写规范，试运行结果报告详细。
可获得10分。
•设计报告提供详细且易于理解的说明，包括数据、结构图、流程图、表格等。
可获得10分。
•提交的文档符合要求，且按时交稿。
可获得10分。
水污染控制工程课程设计(AAO)
课程设计课程名称：水污染控制工程设计题目：50000m3/d城市污水处理厂设计（A2/O）学生姓名：张赛辉学号：201129090109学院：化学与生物工程学院班级：环境工程1101班指导教师：曾经赵文玉刘春华2013 年12月23至2014年1月4日目录引言 (6)第一章设计任务任务及设计资料 (6)1.1设计任务书 (6)1.1.1设计题目 (6)1.1.2出水要求 (6)1.1.3设计内容 (7)1.1.4设计成果 (7)1.1.5时间分配 (7)1.1.6成绩考核办法 (7)1.2设计原始资料 (8)1.2.1设计规模 (8)1.2.2 水质情况 (8)1.2.3气象与水文资料 (8)1.2.4厂区地形 (8)第二章设计说明书 (9)2.1设计原则 (9)2.2设计依据 (9)2.3进出水水质 (9)2.3.1设计水质及处理后排放水质 (9)2.3.2去除率 (10)2.4工艺的选择 (10)2.4.1污水处理工艺的选择 (10)2.4.2污泥工艺的选择 (12)2.5污水厂总平面图的布置 (12)2.6设计流量 (12)2.7污水处理构筑物的选择 (13)2.7.1格栅 (13)2.7.2集水井 (13)2.7.3污水泵房 (13)2.7.4沉砂池 (14)2.7.6 A/A/O反应池 (15)2.7.7二沉池 (15)2.7.8消毒 (15)2.8污泥处理构筑物的选择 (16)2.8.1污泥泵房 (16)2.8.2污泥浓缩池 (16)2.8.3污泥脱水 (16)2.9污水厂的平面及高程布置 (16)2.9.1平面布置 (16)2.9.2管线布置 (17)2.9.3 高程布置 (17)第三章污水厂设计计算书 (18)3.1去除率的计算 (18)的去除 (18)3.1.1溶解性BOD53.1.2 CDD的去除率 (18)Cr3.1.3 SS的去除率 (18)3.1.4总氮的去除率 (19)3.1.5磷酸盐的去除率 (19)3.2格栅设计原则 (19)3.2.1细格栅 (20)3.2.2中格栅 (22)3.3集水井 (24)3.4污水提升泵房 (25)3.4.1设计说明 (25)3.4.2设计选型 (25)3.5旋流沉砂池 (26)3.5.1设计依据 (26)3.5.2设计参数 (26)3.5.4排砂方法 (27)3.5.5排砂量计算 (27)3.6初沉池 (28)3.6.1设计参数 (28)3.6.2设计计算 (28)3.6.3进出水设计 (30)3.7 A/A/O反应池 (31)3.7.1厌氧池 (31)3.7.2缺氧池 (31)3.7.3曝气池 (32)3.8二沉池 (38)3.8.1设计概述 (38)3.8.2设计计算 (38)3.9紫外线消毒装置 (40)3.9.1设计计算 (40)3.10计量堰 (41)3.11污泥处理设备的计算 (42)3.11.1污泥浓缩池设计计算 (42)3.11.2贮泥池 (44)3.11.3污泥脱水机房 (45)3.11.5剩余污泥泵房 (46)3.12高程 (46)3.12.1污水处理部分高程 (47)3.12.2污泥处理部分高程 (47)第四章污水厂成本概算 (48)4.1土建工程 (49)4.1.1污水污泥处理构筑物建设 (49)4.1.2厂区附属建筑物建设 (49)4.2公用工程 (49)4.2.1供电 (49)4.2.2自动检测与控制 (49)4.3投资及运营 (50)4.3.1投资估算范围及原则 (50)4.3.2劳动定员 (50)设计总结 (51)致谢 (52)参考文献 (53)引言生命起源于水环境，水是所有生物生存不可缺少的重要因素，亦是人类发展的物质基础，是不可替代的宝贵资源。
(完整版)水污染课程设计----污水处理厂AAO工艺设计(含全套图纸)
《水污染控制工程》课程设计学院：专业：姓名：学号：指导老师：目录引言 (4)1设计任务及设计资料 (5)1.1设计任务与内容 (5)1.2设计原始资料 (5)1.2.1城市气象资料 (5)1.2.2地质资料 (5)1.2.3设计规模 (5)1.2.4进出水水质 (6)2、设计说明书 (6)2.1去除率的计算 (6)2.1.1溶解性BOD的去除率 (6)5的去除率： (7)2.1.2 CODr2.1.3.SS的去除率： (7)2.1.4.总氮的去除率： (7)2.1.5.磷酸盐的去除率 (8)2.2城市污水处理工艺选择 (8)2.3、污水厂总平面图的布置 (9)2.4、处理构筑物设计流量(二级) (9)2.5、污水处理构筑物设计 (9)2.5.1.中格栅和提升泵房（两者合建在一起） (9)2.5.2、沉沙池 (10)2.5.3、厌氧池 (11)2.5.4、缺氧池 (11)2.5.5、好氧曝气池 (11)2.5.6、二沉池 (12)2.6、污泥处理构筑物的设计计算 (12)2.6.1污泥泵房 (12)2.6.2污泥浓缩池 (12)2.7、污水厂平面，高程布置 (13)2.7.1平面布置 (13)2.7.2管线布置 (13)2.7.3 高程布置 (14)3 污水厂设计计算书 (14)3.1污水处理构筑物设计计算 (14)3.1.1泵前中格栅 (14)3.1.2污水提升泵房 (16)3.1.3、泵后细格栅 (17)3.1.3、沉砂池 (18)3.1.4、厌氧池 (20)3.1.5、缺氧池计算 (20)3.1.6、好氧曝气池的设计计算 (21)3.1.8、二沉池 (28)3.2 污泥处理部分构筑物计算 (31)3.2.1污泥浓缩池设计计算： (31)3.3、高程计算 (36)3.3.1污水处理部分高程计算: (36)3.3.2高程图见CAD图 (36)3.3.3污水处理厂工艺流程图与总平面布置图 (36)参考文献 (37)泰安市污水处理厂A/A/O工艺设计作者：闫赛红，指导教师：孙丰霞（山东农业大学资源与环境学院）【摘要】随着社会进步，人们对于城市污水的处理的要求愈加严格。
水污染控制工程》课程设计
第一章设计内容和任务1、设计题目5000t/d的城市污水处理厂2、设计目的①巩固及深化对基本理论与基本概念的理解；②培养学生分析问题与解决问题的能力；③培养具有运用理论知识和已有图纸完成污水处理工程设计的初步能力。
3、设计要求①工艺选择要求技术先进，在处理出水达到排放要求的基础上，鼓励采用新技术；②充分考虑污水处理与中水回用相结合；③除磷脱氮是工艺选择中关键之一，方案设计中必须全面考虑；④工程造价是工程经济比较的基础，控制工程总造价是小城镇生活污水处理技术之一；⑤工程运行管理方便，处理成本低。
4、设计步骤①水质、水量（发展需要、丰水期、枯水期、平水期）；②地理位置、地质资料调查（气象、水文、气候）；③出水要求、达到指标、污水处理后的出路；④工艺流程选择，包括：处理构筑物的设计、布置、选型、性能参数；⑤评价工艺；⑥设计计算；⑦建设工程图（流程图、高程图、厂区布置图）。
5、设计任务某城镇位于长江下游，现有常住人口90000人。
该镇规划期为十年（2005-2020），规划期末人口为120000人，生活污水排放定额为250升/人·天，拟建一城镇污水处理厂，处理全城镇污水。
预计规划期末镇区工业污水总量为20000吨/日，同时，要求所有工业废水排放均按照《污水排入城市下水道水质标准》（CJ18-86）执行。
现规划建设一城市污水处理厂，设计规模为50000吨/日，污水处理厂排放标准为中华人民共和国国6、方案比较（1）循环式活性污泥工艺（CAST）本工艺主要特征是在进水区设置一生物选器，它实际上是一个容积较小的污水与污泥的接触区。
特征之二是活性污泥由反映器回流，在生物选择器内与进入的新鲜污泥混合、接触，创造微生物种群在高浓度、高负荷环境下竞争生存的条件，从而选择出适应该系统生存的独特微生物种群，并有效的抑制丝状菌的过分增殖，从而避免污泥膨胀现象的产生，提高系统的稳定性。
主要优点：①流程简单，由于无初沉池和二沉池以及回流污泥系统，因此土建和设备投资较低；②运行简单，与A2/O法相比无需进行的污泥回流和内回流；③对水质和水量的波动具有很好的缓冲能力；④在生物脱氮除磷方面，效果显著，优于活性污泥法。
