实验六——双机通信与PCB设计
中国石油大学
（北京）
实
验
报
告
实验课程： 单片机原理及应用
实验名称： 实验六——双机通信与PCB设计
班级： 过程11-4班 学号：2011010657 姓名：陈晓慧
总学时： 48 教师： 林 立 成绩：
实验日期： 2013 年 11 月 26 日
一、 实验目的
掌握串口通信工作原理及程序开发方法，熟悉ARES软件PCB设计过程。
二、 实验内容
1、按照P241图A.72绘制电路原理图1，将第6章实例2中2#机的查询法
收发程序改为中断法（1#机发送过程不变）并实现原有功能；
2、按照图A7.3和表A7.3绘制电路原理图2，并定义电源端口；
3、采用ARES软件完成电路原理图2的PCB设计，形成光绘（Gerber）输
出文件，其中BCD数码管需按照图A.74所示尺寸进行PCB自定义封装；
4、完成实验报告。
三、 实验要求
提交的实验报告中应包括：电路原理图1，2#机的C51源程序，双机通信仿
真效果及讨论*，PCB设计图（电路原理图2、排版图、3D效果图、光绘文件分
层图3-4幅）以及实验小结。
提交实验报告的电子邮件主题及存盘文件名格式如，2005041220马晓明实
验六。
*讨论：中断法与查询法的程序结构差异及优缺点。
1、电路原理图1
图1 电路原理图
2、2#机的C51源程序
图2 2#机源程序
3、双机通信仿真效果及讨论
图3 仿真运行一
说明：利用KEIL编写1#机和2#机的源程序并生成“.HEX”文件，分别加
载在两个单片机上。1#机循环发送0-F数据，2#机实时接收数据，两机数据通过
各自的BCD数码管显示出来 。
图4仿真运行二
说明：1#机循环发送“0—F”数据，如图1#机发送数据“F”，2#机接收数据
后在数码管上输出，1#机接收2#机返回的数据对比无误后在数码管上同时输出
“F”。
图5 仿真运行三
说明：输出“0—F”后，1#机循环发送“0—F”的数据，2#机实时接收数据，
两机数据通过各自的BCD数码管显示出来 。
讨论：从单片机仿真的结果上看，2#机采用中断法编程并生成HEX文件后
加载到单片机上后进行仿真运行的效果与采用查询法编程的效果一致。从源程序
上看，采用查询法时， CPU需要不断等待单片机发送和接收完数据后才能进行
下一步的操作。采用中断法时，CPU可以依照主函数进行操作，当出现中断请
求标志时，CPU保存程序断点后开始执行中断函数。由于本次2#机源程序中的
主函数采用的是空运行并没能直观地反映出采用中断法与查询法的区别。但从理
论上看，采用中断法能够更加高效地利用CPU的空间。
4、PCB设计图
（1）PCB原理图
图6 PCB封装原理图
（2）PCB_LED封装
（3）
电路图封装
（4）光绘文件分层图形
5、实验小结
通过本次试验，我顺利完成了单片机的异步通信功能，实现了1#机循环发
图7 PCB_LED封装尺寸图 图8 PCB_LED封装图
图9 PCB布线
图10 3D效果图
底部铜箔层 顶部丝印层 顶部铜箔层
送0-F数据，2#机实时接收数据，两机数据通过各自的BCD数码管显示出来 。
对2#机采用中断法进行编程，生成“.hex”文件加载在单片机上后，成功实
现了仿真运行。通过与同学讨论，我们简单分析出了查询法与中断法的区别，即
中断法能够更加高效地利用CPU的内存空间。
除此之外，本次试验过程中，我们初步学习和操作了proteus软件中ARES
模块的功能，熟悉了单片机从开发到制成成品的过程。
单片机课程设计——双机通信课设
I
1 绪论
武汉理工大学《单片机原理与应用》课程设计说明书源自1.1 串行通信的发展状况
双机串行通信的设计与实现样本
综合实验报告实验题目：双机串行通信设计与实现学生班级：电子学生姓名：学生学号：指引教师：实验时间： .9.12-.9.17题目：双机串行通信设计与实现班级：电子14-2 姓名：陈俊臣摘要串行通信是单片机一种重要应用。
本次课程设计就是要运用单片机来完毕一种系统实现双片单片机串行通信。
通信成果实用数码管进行显示数码管采用查表方式显示。
两个单片机之间采用RS232进行双机通信。
在通信过程中使用通信合同进行通信。
双机通信实质就是解决两单片机串行通信问题。
针对于89C51单片机全双工异步串行通信口，咱们采用单片机直接交叉互连串行通信方式。
考虑到本设计应用于短距离传播、两单片机具备相似数据格式及电平且为使设计简朴，咱们最后决定本系统采用方式一单片机直接交叉连接串行通信方式，上位机发送数据由串行口TXD端输出，直接由下位机串行口数据接受端RXD接受。
本设计硬件电路分为数码管显示模块、单片机工作基本复位电路以及晶振模块。
编程采用C语言加以实现。
通信成果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双向通信。
目录1 引言-------------------------------------------------------2 设计原理及规定---------------------------------------------2.1设计规定和原理-------------------------------------------- 2.2串行通信概述与分类-----------------------------------2.3串行通信和并行通信区别-------------------------------2.4 MCS-51串行接口基本特点-----------------------------3器件简介3.1器件简朴概述-----------------------------------------3.2 器件重要功能特性--------------------------------------3.3 芯片引脚简介----------------------------------------4系统设计4.1设计规定--------------------------------------------4.2设计方案--------------------------------------------4.3硬件设计--------------------------------------------4.4软件设计-------------------------------------------4 电路仿真图----------------------------------------------------5心得------------------------------------------------------------6参照文献--------------------------------------------------------1引言片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备智能化管理及过程控制等领域随着计算机技术发展及工业自动化水平提高,在许多场合采用单机控制已不能满足现场规定,因而必要采用多机控制形式,而多机控制重要通过各种单片机之间串行通信实现。
实验6 单片机与PC机间的串行通信
实验6 单片机与PC机间的串行通信一、实验目的1、掌握电平转换器件RS-232的使用方法；2、掌握Proteus VSM虚拟终端(VITUAL TERMINAL)的使用；3、掌握单片机与PC机间的串行通信软硬件设计方法。
二、实验内容实现利用虚拟终端仿真单片机与PC机间的串行通信。
PC机先发送从键盘输入的数据，单片机接收后回发给PC机。
单片机同时将收到的30～39H间的数据转换成0～9的数字显示，其他字符的数据直接显示为其ASCII码。
单片机和PC机进行通信时，要求使用的波特率、传送的位数等相同。
要能够进行数据传送也必须首先测试双方是否可以可靠通信。
可在PC机和单片机上各编制非常短小的程序，具体可分成PC机串行口发送接收程序、单片机串行口发送程序和单片机串行口发送接收程序。
这三个程序能运行通过，即可证明串行口工作正常。
PC机串行口发送接收程序设置串行口为波特率9600、8位数据、1位停止位、无奇偶校验的简单设置。
从键盘接收的字符可从串行口发送出去，从串行口接收的字符在屏幕上显示。
通过让串行口发送线和接收线短接可测试微机串行口，通过让串行口和单片机系统相接，使用此程序可进一步测试单片机的串行通信状况。
具体程序用BASIC编制，简单易懂。
直接输入即可运行。
程序RS232．三、实验电路原理图图7-1 单片机与PC机间电路原理图四、实验步骤1、在PROTEUS中画好电路原理图。
2、串口模型属性设置串口模型属性设置为：波特率―4800；数据位―8；奇偶校验―无；停止位－1，如图7-2所示。
图7-2 串口模型属性设置3、虚拟终端属性设置PCT代表计算机发送数据，PCR用来监视PC接收到的数据，它们的属性设置完全一样，如图7-3所示。
SCMT和SCMR分别是单片机的数据发送和接收终端，用来监视单片机发送和接收的数据，它们的属性设置也完全一样，如图7-4所示。
单片机和PC机双方的波特率、数据位、停止位和检验位等要确保和串口模型的设置一样，并且同单片机程序中串口的设置一致。
单片机双机通信实验报告
计算机与信息工程学院综合性实验报告专业：物联网年级/班级： 2015—2016学年第一学期课程名称单片机原理及应用指导教师学号姓名实验地点实验时间2015.11.14项目名称单片机双机通信实验类型综合性一、实验目的1.学习双机通信的基本使用方法。
2.学习双机通信程序的编程方法。
二、实验仪器或设备CPU挂箱、AT89S51CPU模块三、总体设计（设计原理、设计方案及流程等）1.设计原理：串行口工作方式1为波特率可变的8位UART方式。
主要用于单片机系统之间或单片机与PC之间的数据通信。
方式1通信时，一帧数据由10位组成：1个起始位、8个数据位和1个停止位。
这种方式常通过发送数据块的累加和实现数据校验。
2.设计方案:设有甲、乙两个AT89S51单片机应用系统，现需要将甲单片机外RAM 4000H~43FFH 单元的内容传送到乙单片机，并将数据存放到乙单片机从8000H开始的单元，电路图如下图所示。
如传送正确，图中发光二极管灭，否则发光二极管亮。
3.流程:使用查询方式进行通信，通信过程分为两步：第一步为握手，第二步为传输数据。
如果甲单片机收到乙单片机的应答为“A”，则重复上述发送过程，直到数据发送完成，并且置p1.3为1；否则，置P1.2为1，图中发光二极管亮，并退出。
四、实验步骤（包括主要步骤、代码分析等）五、结果分析与总结结果图：①结果分析程序作用为甲乙两台机器进行连接通讯，如果通讯成功则亮灯提示（Led1）,在通讯成功以后开始发送数据，如果发送成功则乙机器会发送一个确认信息，在比对确认乙收到的是正确信息以后亮灯提示（Led3）。
②总结本次实验为双机通信实验，在本次实验中，我们使用给定的代码进行操作，但是在实验中却发现很多问题。
比如在设备连接好以后发现无法传输数据，我们发现错误发生在给定的代码上，两台计算机所使用的频率不同，导致无法传输数据。
在程序没有编写错误的时候，我们不会去找程序的错误，而是反复的查看和检测连接方面的问题，这反映了我们对错误应变能力太差，一味的去相信书中的程序，有时候正确的程序在不合适的设备上使用就会出现错误。
双机通信课程设计
双机通信系统设计一、设计要求：编程实现两片AT89C52芯片近距离通信，一台为发送方，另一台为接收方。
采用单片机直接交叉连接的方式，一方发送由串行口TXD输出，直接由另一方的串行口数据接收端RXD接收。
二、设计方案分析1、方案设计：（1）设计思路：串行数据通信要解决两个关键问题，一个是数据转换，另一个是数据传送。
所谓数据以什么形式传送。
所谓数据转换就是指单片机在接收数据时，如何把接收到串行数据进行发送。
为此编制了两个汇编语言程序：其一，为数据发送程序；其二，为数据接收程序。
为了确保每个字符发送出去，并且被接收，发送接收双方的波特率设置一致，并且均采取查询方式进行下一步操作。
接收数据只需执行一次，即驻留在内存中，此后，只要二号单片机有数据要发送，则一号机随时接收并显示在数码管上；反之一号机发送，二号机接收并显示。
（2）原因：由于是近距离的双机通信，我们采用单片机直接交叉连接的方式，上位机发送的数据由串行口TXD端输出，直接由下位机的串行口数据接收端RXD接收。
需要注意的是一定要保证主从机相同的数据传输速率，即要求设置相同的波特率。
单片机串行通信口，串行结构如下：a)数据缓冲器（SBUF）接受或发送的数据都要先送到SBUF缓存。
有两个，一个缓存，另一个接受，用同一直接地址99H,发送时用指令将数据送到SBUF即可启动发送；接收时用指令将SBUF中接收到的数据取出。
b）串行控制寄存器（PCON）：SCON用于串行通信方式的选择，收发控制及状态指示，各位含义如下：SM0,SM1:串行接口工作方式选择位，这两位组合成00，01，10，11对应于工作方式0、1、2、3。
串行接口工作方式特点见下表表1.2.1 串行口工作方式表SM2：多机通信控制位。
REN：接收允许控制位。
软件置1允许接收；软件置0禁止接收。
TB8：方式2或3时，TB8为要发送的第9位数据，根据需要由软件置1或清0。
RB9：在方式2或3时，RB8位接收到的第9位数据，实际为主机发送的第9位数据TB8，使从机根据这一位来判断主机发送的时呼叫地址还是要传送的数据。

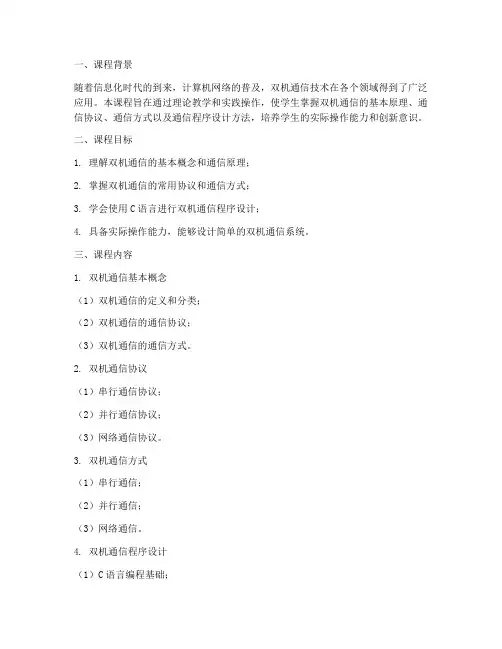

双机通信课程设计方案模板
