Protel99SE试题集

一、Protel试题集---单选题

1.Protel 99SE是用于（）的设计软件。B

A电气工程 B电子线路 C机械工程 D建筑工程2．Protel 99 SE原理图文件的格式为（）。C

A*.Schlib B*.SchDoc C*.Sch D*.Sdf

C3．Protel 99 SE原理图设计工具栏共有（ 7 ）个。?

A. 5

B. 6

C. 7

D. 8

4.执行（）命令操作，元器件按水平中心线对齐。C

A.Center

B.Distribute Horizontally

C.Center Horizontal

D.Horizontal

5.执行（）命令操作，元器件按垂直均匀分布。B

A.Vertically

B.Distribute Vertically

C.Center Vertically

D.Distribute

6.执行（）命令操作，元器件按顶端对齐。B

A.Align Right

B.Align Top

C.Align Left

D.Align Bottom

7.执行( )命令操作,元器件按低端对齐.D

A. Align Right

B.Align Top

C.Align Left

D.Align Bottom

8.执行( )命令操作,元器件按左端对齐.C

Ａ.Align Right B.Align Top C.Align Left D.Align Bottom风嗯

9.执行( )命令操作,元气件按右端对齐.A

A.Align Right

B.Align Top

C.Align Left

D.Align Bottom

10.原理图设计时,按下( )可使元气件旋转90°。B

A.回车键

B.空格键

C.X键

D.Y键

11.原理图设计时,实现连接导线应选择( )命令.B

A.Place/Drawing Tools/Line

B.Place/Wire

C.Wire

D.Line

12.要打开原理图编辑器,应执行( )菜单命令. C

A.PCB Project

B.PCB

C.Schematic

D.Schematic Library

13.在原理图设计图样上放置的元器件是（）。A

A．原理图符号 B,元器件封装符号

C.文字符号

D.任意

14.进行原理图设计，必须启动（）编辑器B

A.PCB

B.Schematic

C Schematic Library D.PCB Library

15.使用计算机键盘上的（）键可实现原理图图样的缩小。B

A.Page Up

B.Page Down

C.Home

D.End

16.往原理图图样上放置元器件前必须先（）。B

A.打开浏览器

B.装载元器件库

C.打开PCB编辑器

D.创建设计数据库文件

17.被选中元件周围，有一个（）色矩形框。A

A.黄色

B.蓝色

C.红色

D.紫色

18，SCH不可以完成的工作（）。A

A.自动布线

B.画导线

C.插入文字标注

D.元件移动

19，SCH系统中不可以改变元件放置方向的功能键是。（）B

A）空格 B）回车 C）X键 D）Y键

20，原理图元件库编辑器生成的元件缺省名为. （）B

A）schcomponent B）component_1 C）schcomponent-1 D）1

21，网络表中有关网络的定义是（）。C

A. 以“[”开始，以“]”结束

B. 以“〈”开始，以“〉”结束

C. 以“（”开始，以“）”结束

D. 以“{”开始，以“}”结束

22，网络表中有关元器件的定义是（）。A

A. 以“[”开始，以“]”结束

B. 以“〈”开始，以“〉”结束

C. 以“（”开始，以“）”结束

D. 以“{”开始，以“}”结束

23，执行（）命令，即可弹出PCB系统参数设置对话框。B

A.Design/Bord Options

B.Tools/Preferences

C.Options

D.Preferences

24，PCB的布局是指( )。B

A.连线排列

B.元器件的排列

C.元器件与连线排列

D.除元器件与连线以外的实体排列

25，PCB的布线是指（）。A

A.元器件焊盘之间的连线

B.元器件的排列

C.元器件排列与连线走向

D.除元器件以外的实体连接

26，Protel99 SE提供了多达（）层为铜膜信号层。C

A.2

B.16

C.32

D.8

bB27，Protel99 SE提供了（）层为内部电源/接地层A

A.2

B.16

C.32

D.8

28，在印制电路板的（）层画出的封闭多边形，用于定义印制电路板形状及尺寸。B

A.Multi Layer

B.Keep Out Layer

C.Top Overlay

D.Bottom overlay

C9，印制电路板的（）层只要是作为说明使用。B

A.Keep Out Layer

B.Top Overlay

C.Mechanical Layers

D.Multi Layer

30，印制电路板的（）层主要用于绘制元器件外形轮廓以及标识元器件标号等。该类层共有两层。 B

A.Keep Out Layer

B.Silkscreen Layers

C.Mechanical Layers

D.Multi Layer

31，在放置元器件封装过程中，按（）键使元器件封装旋转。D

A.X

B.Y

C.L

D.空格键

32，在放置元器件封装过程中，按（）键使元器件在水平方向左右翻转。A

A.X

B.Y

C.L

D.空格键

33，在放置元器件封装过程中，按（）键使元器件在竖直方向上下翻转。B

A.X

B.Y

C.L

D.空格键

34，在放置元器件封装过程中，按（）键使元器件封装从顶层移到底层。C

A.X

B.Y

C.L

D.空格键

35，在放置导线过程中，可以按（）键来取消前段导线。A

A.Back Space

B. Enter

C.Shift

D.Tab

36，在放置导线过程中，可以按（）键来切换布线模式。C

A.Back Space

B. Enter

C.Shift+Space

D.Tab

D37，Protel99 SE为PCB编辑器提供的设计规则共分为（）类。

A.8

B.10

C.12

D.6

38. 如要对所绘制的原理图进行电气规则检查，应执行的菜单操作是。B

A）Tools->Annotate... B) Tools->ERC...

C）Edit->Select D) Place-> Sheet Symbol

B39．网络表包括_____。A

A）元件和网络定义 B）元件外形名称和封装形式

C）网络定义和封装形式 D）网络名称和元件名称

40.由原理图生成网络表后，在PCB板上装入（加载）网络表的菜单操作是：A

A) Design－>Loads Nets B)Tools->Auto Placement

C)Place->Component D)Edit->Origin

41．PCB封装图编辑器生成的元件封装的缺省封装名是_____。C

A）PCB1 B)PCB-1 C)COMPONENT_1 D) PCBCOMPONENT_1

D42. PCB板的信号层顶层是_____。D

A）KeepOutlayer B）TopOverlay C）Bottomlayer D）Toplayer

43 PCB板的顶层丝印面（层）是_____。A

A）TopOverlay B）Toplayer C）Bottomlayer D）KeepOutlayer

44. 封装库PCB Footprints.lib是包含在_____。C

A）Transistors.ddb B) General IC.ddb

C） DC to DC.ddb D）Advpcb.ddb

45. 电路板的电气轮廓（边界）线是在_____层绘制，物理外形轮廓线是在_____层绘制A C A）KeepOutlayer B）TopOverlay C）Mechanical D）Toplayer

46. 电路板布局完成后，进行自动布线的菜单操作是_____。B

A)Design－>Loads Nets B)Auto Route-> All

C)Place->Component D)Edit->Origin

答案：

1.B

2.C

3.C

4.C

5.B

6.B

7.D

8.C

9.A 10.B 11.B 12.C 13.A 14.B 15.B 16.B 17.A18.A19.B 20.B 21.C 22.A 23.B 24.B 25.A 26.C 27.B 28.B 29.C 30.B 31.D 32.A 33.B 34.C35.A 36.C 37.D38.B39.A40.A 41.C42.D43.A44.D45.AC 46.B

二、Protel试题集--- 填空题

1，软件环境要求运行在Windows 98/2000/NT或者（）操作系统下。硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为（ 1024×768 ）.

2，Protel99 SE主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（）模块和（）模块组成。

3，文件管理，Protel9 SE的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。系统包括File,Edit, （）, （）和Help共5个下拉菜单。

4，Protel99 SE提供了一系列的工具来管理多个用户同时操作项目数据库。每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。Members自带两个成员：系统管理员（Admin）和（）。系统管理员可以进行修改密码，增加（），删除设计成员，修改权限等操作。

5，Protel99 SE主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（编辑区），（主菜单），状态栏以及命令指示栏等部分组成。

6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。除（）外，上述各部件均可根据需要打开或关闭。

7，图纸方向:设置图纸是纵向和横向。通常情况下，在（绘图和显示）时设为横向，在（打印）时设为纵向。

8，网格设置。Protel99 SE提供了（）和（）两种不同的网状的网格。

9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（），单位地址，图纸编号及图纸的总数，文件的（）以及版本号或日期等。

10，原理图设计工具包括画总线、画总线进出点、（）、放置节点、放置电源、（）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。

11，实体放置与编辑包括导线、（）、（）、网络标号、电源与地线、节点、文字与图形的放置与编辑。

12，网络表的内容只要是电路图中各（）的数据以及元件间（）的数据。网络表非常重要，在PCB制版图的设计中是必须的。

13，元件列表主要用于中整理一个电路或一个项目文件中的所有文件，它主要包括元件的名称、（）、（）等内容。

14，ERC表。ERC表是（）规则检查表，用于检查电路图是否有问题。

15，通过原理图元件库编辑器的制作工具来（）和（）一个元件图形。

16，原理图元件库编辑器界面主要由元件管理器、主工具栏、菜单、常用工具栏、编辑区组成。编辑区内有一个（），用户一般在（）象限进行元件的编辑工作。

17，印制电路板的制作材料主要是绝缘材料、（）等。印制电路板分为单面板、（）、和多层板

18，元件封装是指实际元件焊接到电路板时所指示的（）和焊接位置。元件的封装可以在设计电路原理图时指定，也可以在（）时指定。

19，元封装的编号一般为“元件类型+焊盘（）（焊盘数）+元件（）尺寸”。

20，构成PCB图的基本元素有：元件封装、（）、（）和阻焊膜、层、焊盘和过孔、丝印层及文字标记。

21，Protel99 SE有32个信号层，即顶层、底层和30个中间层，可得到（）个内部版

层和16个机械板层。在实际的设计过程中，几乎不可能打开所有的工作层，这就需要（）工作层，将自己需要的工作层打开。

22，工作层的类型包括信号板层（Signal Layers）、内部板层（Internal Planc）、机械板层（Mechanical Layers）、（）、（）、其它工作层（Other）。

23，工作层参数设置包括（）设置（Grids）和（）设置（Electrical Grid）。电气栅格设置主要用于设置电气栅格的属性。

24，系统提供了两种度量单位，即英制（Imperial）和（），系统默认为（）。

25，手动规划电路板就是在（）上用走线绘制出一个封闭的多边形（一般情况下绘制成一个矩形），多边形的（）即为布局的区域。

26，元件封装的图形及属性信息都存储在一些特定的（）文件中。如果没有这个文件库，系统就不能识别用户设置的关于元件封装的信息，所以在绘制印制电路板之前（）所用到的元件。

27，印制电路板图的设计流程：绘制电路原理图→规划电路板→设置参数→装入网络表及（）→元件的（）→布线→优化、调整布局布线→文件保存及输出。

28，PCB绘图工具可以绘制导线、放置焊盘、过孔、字符串、位置坐标、（）、（）、放置房间定义，绘制圆弧或圆，放置切分多边形等。

29，为了使自动布局的结果更符合要求，可以爱自动布局之前设置（）设计规则。系统提供了两种布局方式：成组布局方式（Cluster Placer）和（）方式（ Statical Placer ）30，手工布线就是用手工连接电路导线。在布线过程中可以切换导线模式、切换导线方向、设置光标移动的最小间隔。对导线还可以进行剪切、复制与粘贴、（）及属性修改等操作。手工布线的缺点是（）。

31，自动布线就是用计算机自动连接电路导线。自动布线前按照某些要求预置（）规则，设置完布线规则后，程序将依据这些规则进行自动布线。自动布线（），速度快。

32.在PCB图设计完成之后，可以生成各种类型的PCB报表，并分别形成（）。生成各种报表的命令都在（）菜单中。

33，首先要对打印机进行设置，包括打印机的类型设置、（）的设定、（）的设定等内容，然后再进行打印输出。

34，启动PCB元件封装编辑库，进入PCB元件封装编辑器主窗口。其界面主要由（）、（）、绘图工具栏、编辑区、状态栏与命令行等部分组成。元件封装图形的设计、修改等编辑工作均可在这个部分完成。

35，手工创建元件封装：利用（）工具，按照（）的尺寸绘制出该元件封装。

36.向导创建元件封装：按照元件封装创建向导预先定义（），在这些设计规则定义结束后，眼见封装库编辑器会（）生成相应的新的元件封装。

37．网络表包括两部分，一部分定义（），一部分定义（）。

38. Wiring tools 工具栏和drawing tool工具栏都有画直线的工具，它们的区别是（）。39．在PCB板上，电源线和地线流过的电流要明显大于一般的信号线内的电流。所以，出于可靠性和稳定性方面的考虑，一般需要将（）和（）加宽。

40．SCH图编辑器生成文件的缺省文件名（），PCB图编辑器生成文件的缺省文件名（）。

41．SCH系统和PCB系统之间的接口是（）。

42．直标法标示电阻5R2的实际阻值是（）, 直标法标示电容201的实际阻值是（），直标法标示电感401的实际阻值是（）。

43．常见的Protel 99文件后缀有，设计数据库文件后缀( )，网表文件后缀( )，原理图文件后缀 ( )，库文件后缀（），印刷电路板文件后缀（）。

44．PCB板按照板层的多少一般可分为单面板(Top Layer)，（）和（）。

45．一般电路的设计分为三个步骤：（）、（）、（）。46．在原理图中，每单击一次（）使元件逆时针旋转90°；每单击一次（）使元件水平镜像；每单击一次（）使元件垂直镜像。

填空题答案

1：更高版本 1024×768

2：电路信号仿真 PLD逻辑器设计

3：View Windows

4：客户（Guest）访问成员

5：文档管理器浏览管理器

6：编辑区主菜单

7：绘图及显示打印

8：线状网络（Lines）点状网络（Dots）

9：名称标题名称

10：放置元件画导线

11：总线元件

12：元件网络连接

13：标注封装

14：电气

15：绘制（创建）修改

16：十字坐标轴第四

17：金属铜及焊锡双面板

18：外观引进网络表

19：距离外形

20：铜膜导线助焊膜

21：16 用户设置

22：助焊膜及阻焊膜（Masks）丝印层（Silkscreen）

23：栅格电气栅格

24：公制（Metric）英制

25：禁止布线层（Keep Out Layer）内部

26：元件封装装入

27：放置封装布局

28：尺寸标注设置相对原点

29：自动布局统计布局

30：删除布线速度慢

31：布线设计效率高

32：文档 Reports

33：纸张大小电路图纸

34：主菜单主工具栏

35：绘图实际

36：设计规则自动

37：元件属性网络关系

38：前者有电气关系后者没有

39：电源线地线

40：SHEET1.SCH PCB1.PCB

41：网络表

42：5.2Ω 200pF 400uH

43：.DDB .LIB .SCH .NET .PCB

44：双面板多面板

45：电路原理图设计生成网络表印刷电路板的设计

46：空格键 X键 Y 键

三、Protel试题集---多选题

1.Protel 99 SE 由（）设计系统组成。 A B

A.Schematic

B.PCB

C.FPGA

D.VHDL

2．Protel 99 SE 可以直接创建和打开（）文件。A

A.PCB

B.PCB Library

C.PCB Project

D.Text Document

3.使用（）操作，可以实现Protel 99 SE图样放大与缩小控制。ABD

A.View菜单命令

B.键盘按键

C.鼠标移动

D.工具栏按钮

4.往原理图编辑平面上放置元器件的方法主要有（）ABC

A.执行Place/part

B.从元器件库管理器面板中选取

C.使用常用元器件工具命令按钮

D.连线工具栏上放置元器件按钮

5.元器件Properties（属性）操作框中设置的内容主要有（）

A.Designator

https://www.360docs.net/doc/d518661175.html,ment

C.Library ref

D.Parameters list

6.原理图设计选择元器件的方法有（）AB

A.鼠标直接选择

B.主工具栏中的按钮

C.菜单命令

D.键盘快捷按键

7.Protel 99 SE实现选择元器件的复制命令有（）AB

A.Edrt/Copy

B.Ctrl+C

C.E+C

D.任意键

8.Protel 99 SE实现选择元器件的剪切命令有（）AB

A.Edit/Cut

B.Ctrl+X

C.E+T

D.任意键

9.Protel 99 SE实现选择元器件的粘贴命令有（）AB

A.Edit/Paste

B.Ctrl+V

C.E+P

D.任意键

10.Protel 99 SE为原理图设计提供的导线（Wire）模式有（）AB

A.90

B.45

C.自动布线

D.任意

11.Proetel 99 SE 为原理图设计提供的绘制直线（line）模式有（）AB Ａ.90 B.45 C.自动布线 D.任意

12，层次原理图设计时，可以采用（）的方法。AB

A.自顶向下

B.自底向上

C.分别独立

D.上下层同时

13，电气连接检查规则的报告模式有（）。BC

A.Fatal Error

B.Error

C.Warning

D.No Report

14，执行原理图打印操作，可选用（）方法。AB

A.选择并执行菜单命令File/Print

B.单击标准工具栏上的打印按钮

C.按键盘上P键

D.按键盘上的Ctrl+P

15，在原理图打印属性对话框中，可以作（）设置。

A.Size

B.Scale Mode

C.Margins

D.Color Set

16,印制电路板根据使用信号层数，分为（）。

A.单层板

B.双面板

C.多层板

D.空心板

17，Potel99 SE的PCB编辑器的工具栏有（）。

A.PCB Standard

B.Wiring

C.Utilities

D.Filter

18，Potel99 SE具有印制电路板的3D显示功能，可以实现（）。

A.随意旋转

B.缩小

C.放大

D.改变背景颜色

19，阻焊层一般由阻焊剂构成，阻焊层包括（）层。

A. Top Paste

B.Bottom Paste

C.Top Solder

D.Bottom Solder

20，锡膏层主要是用于生产表面安装所需要的专用锡膏层，用以粘贴表面安装元器件（SMD）。

锡膏层包括( )层。

A. Top Paste

B.Bottom Paste

C.Top Solder

D.Bottom Solder

21，Portel99 SE为PCB编辑器提供了（）放置导线模式。

A.45°

B.90°

C.圆弧

D.任意

22，在PCB编辑状态，实现元器件封装剪切操作，可执行（）命令。

A.Edit/Cut

B.Ctrl+X

C.在键盘上击键E,T

D.Edit/Past

23，在PCB编辑状态，实现元器件封装复制操作，可执行（）命令。

A.Edit/Cut

B.Ctrl+V

C.在键盘上击键E,P

D.Edit/Paste

24.在PCB编辑状态，实现元器件封装粘贴操作，可执行（）命令。

A.Edit/Cut

B.Ctri+V

C.在键盘上击键E,P

D.Edit/Paste

25，执行（）命令，可完成自动布线工作。

A.Auto Route/All

B.Auto Route/Net

C.Auto Routing/Connection

D. Auto Route/Component

26，执行（）命令，拆除已布导线操作。

A.Tools/Un-Route /All

B.Tools/Un-Route/Net

C.Tools/Un-Route/Connection

D.Tools/Un-Route/Component

多选题答案：1.A,B.D 2.A,B 3.A,B,D 4.A.B.C 5.A.C 6.A.B.C 7.A.B.C 8.A.B 9.A.B 10.A.B 11.A.B.D 12.A.B 13.B.C 14.A.B 15.B.C.D 16.A.B.C 17. 18.A.B.C.D 19.C.D 20.A.B 21.A.B.C 22.A.C 23.A.C 24.C.D 25.A.B.D 26.A.B.C.D

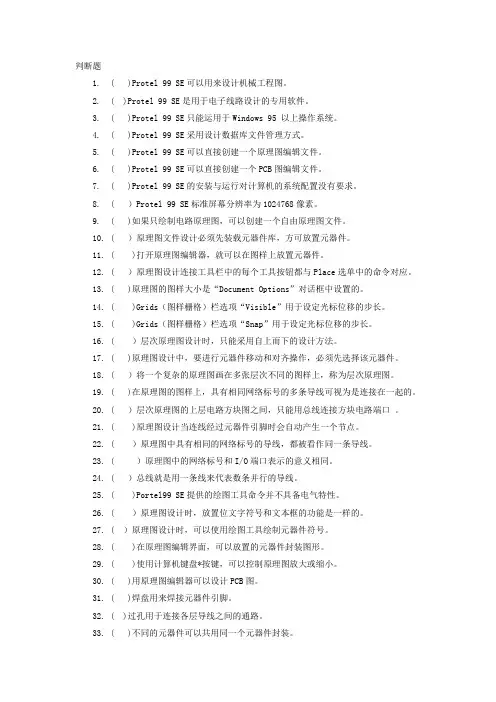

四、Protel试题集---判断题

F1.（T）Protel 99 SE 可以在DOS系统运

行。

2.（ F ）Protel 99 SE可以用来设计机械工程图。

3.（T）Protel 99 SE是用于电子线路设计的专用软件。

4.（T ）Protel 99 SE只能运用于Windows 95 以上操作系统。

5.（T）Protel 99 SE采用设计数据库文件管理方式。

T6.（F）Protel 99 SE可以直接创建一个原理图编辑文件。

T7.（ F ）Protel 99 SE可以直接创建一个PCB图编辑文件。

8.（F ）Protel 99 SE的安装与运行对计算机的系统配置没有要求。

T9.（ F ）Protel 99 SE标准屏幕分辨率为1024×768像素。

T10.（F ）.Protel 99 SE系统中的自由原理图文件和自由PCB图文件之间相互独立，没有联系。

11.（T）如果只绘制电路原理图，可以创建一个自由原理图文件。

12.（T ）原理图文件设计必须先装载元器件库，方可放置元器件。

13.（ F ）打开原理图编辑器，就可以在图样上放置元器件。

14.（ T）原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应。

15.（ F）原理图的图样大小是“Document Options”对话框中设置的。

T16.（ F）Grids（图样栅格）栏选项“Visible”用于设定光标位移的步长。

17. （T）16Grids（图样栅格）栏选项“Snap”用于设定光标位移的步长。

T18.（F ）在电路仿真时，所有元器件必须具有仿真属性。

19.（ T）Portel99 SE提供的是混合信号仿真器，可以同时观察模拟信号和数字信号波形。

20，（ T）在电路实施仿真之前，一定要给电路添加合适的激励源。

T21，（ F）电路中如果包含不具有仿真属性的元器件，仿真不可能成功。

22，（T ）电路的瞬态分析即动态分析，其输出是设计者定义时间间隔内计算变量瞬态输出电流或电压值。

T23，（F ）层次原理图设计时，只能采用自上而下的设计方法。

F24，（ T）原理图设计中，要进行元器件移动和对齐操作，必须先选择该元器件。

25，（T ）将一个复杂的原理图画在多张层次不同的图样上，称为层次原理图。

26，（ T）在原理图的图样上，具有相同网络标号的多条导线可视为是连接在一起的。

27.（T ）层次原理图的上层电路方块图之间，只有当方块电路端口名称相同时才能连接在一起的。

F28.（ T）层次原理图的上层电路方块图之间，只能用总线连接方块电路端口。

F29，（ T）原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应。

30，（ T）原理图设计当连线经过元器件引脚时会自动产生一个节点。

31，（ T）原理图中具有相同的网络标号的导线，不管是否连接在一起，都被看作同一条导线。

T32，（F ）原理图中的网络标号和I/O端口表示的意义相同。

33，（ T）总线就是用一条线来代表数条并行的导线。

T34，（ F）Portel99 SE提供的绘图工具命令并不具备电气特性。

T35，（ F）原理图设计时，放置位文字好法国制文本框的功能是一样的。

F36，（ T）原理图设计时，可以使用绘图工具绘制元器件符号。

37，（ F）在原理图图样上，放置的元器件时封装模型。

38，（ T）使用计算机键盘是那个的按键，可以控制原理图放大或缩小。

39，（ F）用原理图编辑器可以设计PCＢ图。

T40，（ F）导孔也称为焊盘，用来焊接元器件引脚。

41，（ T）导孔也称为过孔。用于连接各层导线之间的通路。

42，（ T）不同的元器件可以共用同一个元器件封装。

43，（ F）原理图符号与PCB元器件封装存在一一对应关系。

44，（ F）即使没有电路原理图，Portel99 SE也能实现印制电路板的自动布局和自动布线。

45，（ T）自定义印制电路板形状及尺寸，实际上就是在“Keep Out Layer”层上用线绘制出一个封装的多边形。

46，（ T）印制电路板的阻焊层一般由组焊剂构成，使非焊盘处不粘锡。

47，（ T）印制电路板的锡膏层主要是用于产生表面安装所需要的专用系锡膏层，用以粘贴表面安装元器件（SMD）

48，（ T）印制电路板的丝印层主要用于绘制元器件外形轮廓以及元器件标号等。

49，（ T）Portel99 SE为PCB编辑器提供了多达74层设计。

50，（ T）往PCB文件装入网络与元器件之前，必须装载元器件库。

51，（ F）PCB设计只允许在顶层（Top layer）放置元器件。

52，（ T）Portel99 SE提供了两种Visible Grid（可视栅格）类型。即Lines（线状）和Dots（点状）。

F53，（ T）Portel99 SE提供了两种度量单位，即“Imperial”（英制）和“Metric”（公制）系统默认为公制

54，（ T）在放置元器件封装过程中，按L键可使元器件封装从顶层移到底层。

55，（ T）在放置元器件封装时按Tab键，在弹出元器件封装属性设置对话框可以设置元器件属性。

56，（ T）在连接导线过程中，按下Shift+Space键可以改变导线的走线形式。

57，（ T）在PCB编辑器中，可以通过导线属性对话框方便地设置元器件宽度。

58，（ T）焊盘就是PCB上用于焊接元器件引脚的焊接点。

59，（ T）PCB上的导孔可用来焊接元器件引脚。

60，（ T）铜膜填充常用于制作PCB插件的接触面。

61，（T ）敷铜是将印制电路板空白的地方铺满铜膜，并京铜膜接地，以提高印制电路板的抗干扰能力。

62，（ T）PCB的泪滴主要作用在钻孔时，避免在导线于焊盘的连接处出现应力集中而断裂。

63，（ T）PCB设计规则通常规定双面印制电路板的顶层走水平线，底层走垂直线。

64，（ T）Protel99 SE提供的自动布线器可以按指定元器件或网络进行布线。

判断题答案：

01TO05 F F T T T 06TO10 T T F T T 11TO15 T T F T F

16TO20 T T T T T 21TO26 T T T F T 26TO30 T T F F T

31TO35 T T T T T 36TO40 F F T F T 41TO45 T T F F T

46TO50 T T T T T 51TO55 F T F T T 56TO60 T T T T T

61TO64 T T T T

五、Protel试题集---问答题

1.Protel99 SE包含哪些功能模块？简述其功能。

（1）．原理图设计模块：这是一个具有大量元件库的原理图编辑器，主要用于原理图的设计。它可以为印制电路板的设计提供网络表。该编辑器除了具有强大的原理图编辑功能外，其分层组织设计功能，设计同步器，丰富的电气设计检验功能及强大的打印输出功能，使用户可以轻松完成所需的设计任务。

（2）．印制电路板设计系统：他是一个功能强大的印制电路板设计编辑器，具有非常专业的交互式布线特点，用于PCB的设计并最终产生PCB文件，直接关系到印制电路板的产生，可以多达32层信号层，16层内部电源接地层的布线设计，交互式的原件布置工具极大地减少了印制板的设计时间。同时他还有专业水准的PCB信号完整性分析工具，功能强大的打印管理系统，一个先进的PCB三维司徒预览工具。此外还包含一个功能强大的基于SPIC3f5的模/数混合信号仿真器，可以方便的在设计中对一组混合信号仿真器仿真分析它还提供了一个高效、通用的可编辑设计工具

2.试说明在设计一张原理图之前，应该确认或完成的设置内容有哪些？

（1）启动protel 99 SE

（2）创建原理图设计数据库主菜单区【file】/【new design】选项，单击鼠标或按回车键即可或者主菜单区【file】/【new】选项。

（3）启动原理图编辑器双击【document】，执行菜单命令主菜单区【file】/【new】，【schematic document】然后单击【OK】或双击该图标即可。

（4）设计原理图纸一般默认为B号，可以根据构思的整体布局设置图纸大小，也可以以后修改

（5）装入元件库打开原理图管理浏览器。在工作窗口为原理图编辑器窗口的状态下，单击设计管理器顶部的《Browse Sch》标签即可打开原理图管理浏览器窗口，单击《Add/Remove》按扭。

3.在元件属性中，Lib Ref、Footprint、Designator、PartType分别代表什么含意？

lib ref:表示该元器件在元件库中的名称。内容属于指示性质，即使改变，也不会对电路图有显著的影响，且不会在原理图中显示出来。

Footprint:表示该元器件的封装形式。

Designator:表器件序号示为元，其内容必须是整张电路图中唯一的一个序号，绝不允许与其他元器件的序号重复。

PartType:用来设置元器件放置妥当后，在电路原理图上显示的元器件型号。

4.进入元件库编辑器界面需要经过哪几个步骤？

首先，要启动原理图元件库编辑器，单击（Document）标签，进入设计文件夹《Document》，执行菜单命令《File》/《New》或在工作区单击鼠标右键选择《New》命令，出现《New Document》对话框。双击对话框中的《Schematic Library Document》图标，即可创建一个新的元件库文件。默认的文件名为“Schlibl.lib”,在工作窗口中该文件的图标上双击或在设计浏览器中该文件的文件名上单击鼠标左键，即可进入如图所示的原理图文件库编辑器。

5.如何装入PCB库文件？

file====>new====>PCB library document====>这是建立一个库文件，现在你可以把自己画好的各种封装都放到这里====>点击browse PCB====>在browse栏中选libraries====>add/remove====>添加进去。

现在你可以使用自己绘制的封装了。按这几个步骤可以加入其他的非自绘封装

6.试说明PCB图的设计流程。

（1）创建PCB图文件

（2）装载元件库

（3）设置电路板工作层面

（4）规划电路板

（5）装入网络表与元件

（6）元件布局

（7）布线和设置布线规划

（8）自动布线

（9）手动布线

7.如何创建项目元件封装库？

以创建闪光控制器.PCB为例，步骤如下：
