混凝土输送泵工作原理
混凝土输送泵原理
混凝土输送泵原理
混凝土输送泵采用电动机或柴油机驱动泵送系统,通过液压系统恒恒功率控制自动调节混凝土输送泵的输送量,也可用手动控制来选择混凝土输送量。
泵送系统主要由料斗、搅拌机构、混凝凝土分配阀、混凝土输送缸、洗涤室以及主油缸等构成。
混凝土输送泵的工作原理是:
当液压系统压力油进入主油缸时,活塞杆伸出,同时通过密封回路路连通管的压力油使另一活塞杆回缩。
与主油缸活塞杆相连的混凝土输送活塞回缩时在输送缸内产生自吸作用,料斗中的泪昆凝土在大气压力作用和搅拌叶片的助推作用下通过滑阀吸入口被吸入输送缸。
同时,另一主油缸在油压的作用下,推动主油缸I的活塞杆伸出并同时推动混凝土活塞压出输送缸中的混凝土,通过滑阀输送口Y字管进入混凝土输送管。
动作完成后,系统自动换向使压力油进入另一主油缸,完成另一次不同输送缸的吸、送行程。
如此反复,料斗里的混凝土就源源不断地被吸入利0压送出输送缸,通过Y型管和出口连接的管道到达作业点,完成泵送作业。
混凝土泵工作原理
混凝土泵工作原理混凝土泵是一种常用的施工设备，用于将混凝土从搅拌站输送到工地现场，它大大提高了施工效率和施工质量。
混凝土泵的工作原理是通过柱塞或活塞将混凝土从输送管中压出，然后通过输送管将混凝土输送到施工现场。
下面我将详细介绍混凝土泵的工作原理。
一、混凝土泵的主要组成部分混凝土泵由液压系统、动力系统、输送系统、润滑系统和冷却系统等部分组成。
液压系统负责驱动混凝土泵的工作，动力系统提供驱动力，输送系统主要包括输送管、输送活塞、输送缸等部件，负责将混凝土从搅拌站输送到工地现场。
润滑系统和冷却系统则负责保证混凝土泵的润滑和冷却工作。
二、混凝土泵的工作原理1. 混凝土泵的输送部分混凝土泵的输送部分主要由输送缸、输送活塞和输送管组成。
当输送缸内的输送活塞向前运动时，缸内的混凝土被压缩，然后通过输送管输送到工地现场。
输送缸的压缩和释放动作由液压系统提供的液压力来驱动。
2. 混凝土泵的润滑和冷却部分混凝土泵在工作过程中会产生较大的摩擦力和热量，因此需要润滑和冷却系统来确保其正常运转。
润滑系统主要负责润滑输送缸、输送活塞等部件，减少摩擦，降低磨损。
而冷却系统则主要通过空气或水来对混凝土泵进行冷却，防止其过热。
3. 混凝土泵的工作流程混凝土泵的工作流程主要分为吸料、搅拌、泵送和清洗四个阶段。
首先通过输送管将混凝土吸入混凝土泵，然后在泵送过程中进行搅拌，保证混凝土的均匀性，最后将混凝土泵送至工地现场。
在工作完成后，需要通过清洗系统对混凝土泵进行清洗，清除残留的混凝土，以免对设备造成损坏。
三、混凝土泵的工作原理分析混凝土泵的工作原理主要是通过输送缸和液压系统实现的，其工作过程可以概括为：首先由液压系统驱动输送缸，将混凝土从搅拌站吸入，然后通过输送管将混凝土泵送至工地现场。
在工作过程中，润滑和冷却系统保证了混凝土泵的正常运转，并确保泵送的混凝土质量。
四、混凝土泵的工作原理应用混凝土泵的工作原理可以广泛应用于建筑施工、桥梁工程、水利工程等各种工程领域。

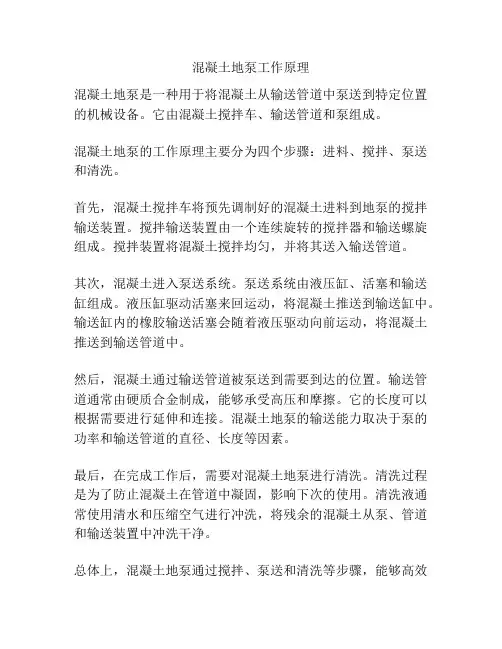

混凝土地泵工作原理
混凝土地泵工作原理
混凝土地泵是一种用于将混凝土从输送管道中泵送到特定位置的机械设备。
它由混凝土搅拌车、输送管道和泵组成。
混凝土地泵的工作原理主要分为四个步骤：进料、搅拌、泵送和清洗。
首先，混凝土搅拌车将预先调制好的混凝土进料到地泵的搅拌输送装置。
搅拌输送装置由一个连续旋转的搅拌器和输送螺旋组成。
搅拌装置将混凝土搅拌均匀，并将其送入输送管道。
其次，混凝土进入泵送系统。
泵送系统由液压缸、活塞和输送缸组成。
液压缸驱动活塞来回运动，将混凝土推送到输送缸中。
输送缸内的橡胶输送活塞会随着液压驱动向前运动，将混凝土推送到输送管道中。
然后，混凝土通过输送管道被泵送到需要到达的位置。
输送管道通常由硬质合金制成，能够承受高压和摩擦。
它的长度可以根据需要进行延伸和连接。
混凝土地泵的输送能力取决于泵的功率和输送管道的直径、长度等因素。
最后，在完成工作后，需要对混凝土地泵进行清洗。
清洗过程是为了防止混凝土在管道中凝固，影响下次的使用。
清洗液通常使用清水和压缩空气进行冲洗，将残余的混凝土从泵、管道和输送装置中冲洗干净。
总体上，混凝土地泵通过搅拌、泵送和清洗等步骤，能够高效
地将混凝土输送到需要的位置，是建筑工程中一种重要的施工设备。
混凝土泵车的工作原理详解
混凝土泵车的工作原理详解一、混凝土泵车概述混凝土泵车是一种能够将混凝土从搅拌站输送至施工现场的机械设备，通过泵送混凝土，可以实现高层建筑、大型桥梁、隧道、水利工程等大型工程的施工。
混凝土泵车主要由车架、泵机、管道、液压系统、电气系统等部分组成。
其中，泵机是混凝土泵车的核心部分，它可以将混凝土从搅拌站输送到施工现场，实现自动化泵送，提高施工效率，并减轻劳动强度。
二、混凝土泵车的工作原理1. 混凝土泵车的泵机混凝土泵车的泵机主要由液压缸、活塞、油缸、S管、排放口等部分组成。
泵机的工作原理是通过液压驱动活塞在油缸内往复运动，从而通过S管将混凝土泵送至施工现场。
在泵送混凝土的过程中，泵机需要保证混凝土的流量和压力稳定，以确保施工质量和效率。
泵机的选用应根据施工工地的实际情况，如泵送距离、泵送高度、泵送速度等因素进行考虑，以保证泵送效果。
2. 混凝土泵车的液压系统混凝土泵车的液压系统主要由液压泵、液压阀、油箱、油管等部分组成。
液压泵将油箱内的液体通过油管输送到液压阀，再通过阀门控制液压缸和活塞的运动。
混凝土泵车的液压系统需要保证液体的流量和压力稳定，以确保泵机的正常工作。
液压系统的选用应根据泵机的型号和施工工地的实际情况进行考虑，以保证施工效率。
3. 混凝土泵车的管道系统混凝土泵车的管道系统主要由输送管、弯头、法兰等部分组成。
输送管是将混凝土从泵机输送到施工现场的主要通道，弯头和法兰是将输送管连接起来的重要部分。
管道系统需要保证输送混凝土的流量和压力稳定，以确保施工质量和效率。
管道系统的选用应根据泵机的型号和施工工地的实际情况进行考虑，以保证施工效率。
4. 混凝土泵车的电气系统混凝土泵车的电气系统主要由电机、电缆、控制箱等部分组成。
电机是泵机的动力来源，电缆是将电能传输到电机的通道，控制箱是通过控制电机的转速和方向来控制泵机的工作。
电气系统需要保证电机的电流和电压稳定，以确保泵机的正常工作。
电气系统的选用应根据泵机的型号和施工工地的实际情况进行考虑，以保证施工效率。
混凝土的泵送原理与技术
混凝土的泵送原理与技术一、前言混凝土泵送是一种常见的施工方式，其主要作用是将混凝土从搅拌站输送到施工现场，以便进行施工。
混凝土泵送技术在建筑行业中得到了广泛应用，可以大大提高施工效率，减少人力和物力资源的浪费。
本文将详细介绍混凝土泵送的原理和技术。
二、混凝土泵送的原理混凝土泵送的原理是利用泵的机械作用将混凝土从一个地方输送到另一个地方。
混凝土泵通常由泵体、输送管道、液压系统、电气系统和液压油箱等组成。
其中泵体是混凝土泵最重要的部分，它由主泵、分配阀和排放口组成。
1. 主泵主泵是混凝土泵的核心部分，它的作用是将混凝土从搅拌站中吸入并输送到施工现场。
主泵通常由柱塞泵或球阀泵组成。
柱塞泵是混凝土泵中常用的一种泵，它的工作原理是通过柱塞的运动来推动混凝土。
球阀泵是一种新型的混凝土泵，它的工作原理是通过球阀的开关来控制混凝土的输送。
2. 分配阀分配阀是混凝土泵中重要的部分，它的作用是控制混凝土的流向。
分配阀通常由液压控制阀和电气控制阀组成。
液压控制阀主要用于控制混凝土的流量和压力，而电气控制阀则用于控制混凝土的流向。
3. 排放口排放口是混凝土泵中的出口部分，它的作用是将混凝土输送到施工现场。
排放口通常由管道、弯头、管接头和喷嘴等组成。
管道是混凝土输送的主要通道，弯头和管接头则用于连接不同的管道，喷嘴则用于喷洒混凝土。
三、混凝土泵送的技术混凝土泵送技术是混凝土泵使用过程中需要掌握的技能，它的掌握程度直接影响混凝土泵的使用效果。
混凝土泵送技术主要包括以下几个方面：1. 选用合适的泵送设备在进行混凝土泵送时，需要根据施工现场的具体情况选用合适的泵送设备。
如果施工现场较高，需要选用高层泵；如果施工现场有弯曲或斜坡，需要选用弯曲泵；如果施工现场较为狭窄，需要选用小型泵。
2. 控制混凝土的流量和压力在进行混凝土泵送时，需要根据具体情况控制混凝土的流量和压力。
如果流量过大或压力过高，会导致混凝土泵的故障，甚至损坏泵体和管道。
混凝土泵送管的原理与维护
混凝土泵送管的原理与维护一、概述混凝土泵送管作为混凝土输送的重要设备，广泛应用于建筑、水利、交通等领域。
它的主要作用是将混凝土从搅拌站输送到施工现场。
本文将分析混凝土泵送管的原理和维护。
二、混凝土泵送管的原理1. 原理混凝土泵送管是通过泵送系统将混凝土从搅拌站输送到施工现场的管道系统。
泵送系统由主泵、分配阀、输送管道、清洗装置、液压系统、电气系统等组成。
主泵的作用是将混凝土加压，通过输送管道将混凝土输送到施工现场。
分配阀用于控制混凝土流动方向和流量。
输送管道是混凝土传输的重要组成部分，其直径和长度需要根据具体工程要求进行选型。
2. 工作流程混凝土泵送管的工作流程如下：(1)将混凝土从搅拌站输送至主泵。
(2)主泵将混凝土加压，通过输送管道输送至施工现场。
(3)混凝土在输送管道中流动，经过分配阀控制流动方向和流量。
(4)混凝土到达施工现场后，操作工人进行喷射或浇筑。
3. 特点混凝土泵送管具有以下特点：(1)输送效率高，可大幅提高施工效率。
(2)混凝土输送距离远，能满足高层建筑和大型工程的需求。
(3)输送管道可弯曲，适用于复杂施工环境。
(4)输送管道具有一定的抗压性和耐磨性，能够承受混凝土的压力和磨损。
三、混凝土泵送管的维护1. 维护周期混凝土泵送管的维护周期应根据实际使用情况进行制定，一般建议每年至少进行一次全面检查和维护。
2. 维护内容混凝土泵送管的维护内容包括：(1)清洗管道：混凝土泵送管道内部应定期清洗，以避免混凝土残留和管道堵塞。
清洗时应使用适当的清洗剂和清洗设备。
(2)更换磨损部件：输送管道内部的磨损部件应及时更换，以避免混凝土泄漏和管道破裂。
常见的磨损部件包括管道弯头、管道接头、管道衬里等。
(3)更换密封件：输送管道的密封件应定期更换，以避免混凝土泄漏和管道破裂。
常见的密封件包括密封圈、密封垫片等。
(4)润滑油更换：混凝土泵送管道的液压系统应定期更换润滑油，以保证系统的正常运行。
(5)检查电气系统：混凝土泵送管道的电气系统应定期检查，以确保电气设备的正常运行。
混凝土泵送原理
混凝土泵送原理混凝土泵送原理一、概述混凝土泵送是一种将混凝土从搅拌站输送到施工现场的方式，可以大大提高施工效率，减轻人工劳动强度。
混凝土泵送原理是利用液压油缸驱动活塞，将混凝土从输送管道中排出，从而实现输送的目的。
本文将从混凝土泵送的基本组成、混凝土泵送的工作原理、混凝土泵送的分类及其特点、混凝土泵送的操作注意事项等方面进行详细介绍。
二、混凝土泵送的基本组成混凝土泵送由泵体、输送管道、液压系统、电气控制系统等部分组成。
1.泵体泵体是混凝土泵送的核心部分，由主泵、分配阀、输送管道、排放口等组成。
主泵是混凝土泵送的动力来源，可以将混凝土从搅拌车中吸入到泵体中，再通过输送管道输送到施工现场。
分配阀用于控制混凝土的流向和流量，可以将混凝土分配到不同的输送管道中。
排放口用于控制混凝土的排放，可以根据需要进行升降和旋转。
2.输送管道输送管道是将混凝土从泵体输送到施工现场的通道，由钢管、弯头、法兰等组成。
输送管道的长度和弯曲程度对混凝土泵送的效率有很大影响，过长或过多的弯头会导致混凝土流动阻力增大，影响泵送效果。
3.液压系统液压系统是混凝土泵送的动力来源，由油箱、油泵、油管、油缸等组成。
油泵将液压油压入油管，驱动油缸运动，从而实现泵送混凝土的目的。
4.电气控制系统电气控制系统用于控制混凝土泵送的启动、停止、升降、旋转等动作，由电机、电缆、接线盒等组成。
三、混凝土泵送的工作原理混凝土泵送的工作原理是利用液压油缸驱动活塞，将混凝土从输送管道中排出，从而实现输送的目的。
1.启动混凝土泵送首先需要将混凝土泵送的主泵、电机和液压泵启动，使泵体中的混凝土被吸入输送管道中。
启动时要注意检查泵体和输送管道是否有堵塞、磨损等情况，以免影响泵送效果。
2.输送混凝土当混凝土被吸入输送管道后，液压油缸开始工作，活塞开始运动，将混凝土从输送管道中排出。
在输送过程中，需要根据施工需要控制混凝土的流量和流向，以确保混凝土的均匀分配和施工效果。
混凝土施工中的混凝土泵送技术
混凝土施工中的混凝土泵送技术一、引言混凝土施工是建筑工程中不可或缺的一项工作，而混凝土泵送技术则是混凝土施工中的一项重要技术。
混凝土泵送技术的出现，不仅提高了施工效率，还可以减少人力、物力的浪费，同时也能够保证混凝土施工质量。
本文将详细介绍混凝土泵送技术在混凝土施工中的应用。
二、混凝土泵车的结构和工作原理1. 混凝土泵车的结构混凝土泵车主要由底盘、车架、旋转支架、泵送系统、液压系统、电气系统等部分组成。
其中，泵送系统是混凝土泵车的核心部件。
2. 混凝土泵车的工作原理混凝土泵车的工作原理是利用液压驱动泵送系统将混凝土从混凝土搅拌车中抽取出来，通过输送管道输送到混凝土施工现场，完成施工任务。
混凝土泵车的泵送系统主要由液压泵、液压马达、输送管道、分配阀、控制系统等组成。
三、混凝土泵送技术在混凝土施工中的应用1. 施工现场的准备工作在混凝土泵送施工前，需要对施工现场进行充分的准备工作。
首先需要清理施工现场，保证泵送管道通畅无阻；其次需要搭建支架，固定输送管道，避免管道晃动影响施工；最后需要对混凝土进行检测和调整，确保混凝土的质量符合要求。
2. 混凝土泵送施工过程中的注意事项在混凝土泵送施工过程中，需要注意以下事项：（1）控制混凝土的流量和压力，保证混凝土在输送管道中的均匀流动，防止管道积塞；（2）定期检查混凝土泵送系统的各项参数，如液压系统的压力、泵送速度等，确保设备正常运行；（3）注意混凝土的温度，避免在高温或低温环境下泵送混凝土，影响混凝土的质量；（4）及时处理混凝土泵送过程中出现的故障，保证施工进度。
3. 混凝土泵送技术的优点混凝土泵送技术具有以下优点：（1）提高施工效率，减少人力、物力浪费；（2）保证混凝土的质量，避免混凝土在输送过程中出现质量问题；（3）可以泵送混凝土到高层建筑或远离搅拌站的施工现场，减少混凝土的运输成本；（4）可以实现混凝土的连续供应，保证施工进度。
四、混凝土泵送技术的发展趋势随着建筑工程的不断发展，混凝土泵送技术也在不断发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土输送泵工作原理
混凝土输送泵，简称泵送机，是一种将混凝土从一个位置输送到另一
个位置的机器。
它可以将混凝土从搅拌车输送到建筑工地，从混凝土
储罐输送到建筑工地，从建筑工地输送到高层建筑等。
混凝土输送泵
主要由泵体、输送管路、液压系统、电气系统等组成。
其工作原理是
通过压力将混凝土从搅拌车或储罐中抽出，然后通过输送管路输送到
需要的位置。
混凝土输送泵的工作原理可以分为三个部分：泵体、输送管路和液压
系统。
泵体部分是混凝土输送泵的核心部件，由进料口、出料口、液压马达、液压泵、分配阀、油缸、活塞、输送缸等组成。
混凝土输送泵的工作
过程中，混凝土从搅拌车或储罐中被泵入泵体，经过压力的作用，混
凝土被推入输送管路中，从而达到输送混凝土的目的。
输送管路部分是混凝土输送泵的运输通道，由输送管、弯头、法兰、
接头、减震器等组成。
输送管路的长度和数量可以根据需要进行调整，以适应不同的施工要求。
在输送过程中，输送管路起到支撑、导向、
减震等作用，确保混凝土顺利地输送到目标位置。
液压系统部分是混凝土输送泵的动力来源，由油箱、液压泵、液压马达、液压油管、液压油缸等组成。
液压系统提供所需的动力和压力，使混凝土输送泵能够顺利工作。
液压系统的作用是控制混凝土输送泵的工作速度、输送压力等参数，保证混凝土能够顺利地输送到目标位置。
在混凝土输送泵的工作过程中，有几个关键的步骤。
首先，混凝土被泵入泵体，通过压力被推入输送管路。
其次，在输送管路中，混凝土被输送到目标位置。
最后，混凝土被排出，完成输送过程。
其中，混凝土的输送速度和压力可以通过液压系统进行控制，以适应不同的施工要求。
总的来说，混凝土输送泵是一种高效、可靠的输送混凝土的设备。
其工作原理是通过压力将混凝土从搅拌车或储罐中推入输送管路，然后输送到目标位置。
液压系统提供所需的动力和压力，确保混凝土能够顺利地输送到目标位置。
在实际施工中，混凝土输送泵已经成为建筑施工不可或缺的设备之一。
