铝合金模板专项施工方案
*************铝合金模板
施
工
方
案 铝合金模板专项施工方案
一、编制依据
《建筑结构荷载规》（GB50009-2001）中国建筑工业；
《混凝土结构设计规》（GB50010-2002）中国建筑工业；
《建筑施工计算手册》江正荣著 中国建筑工业；
《建筑施工模板安全技术规》（JGJ162-2008）中国建筑工业；
《建筑施工手册》第四版 中国建筑工业；
《建筑施工扣件式钢管脚手架安全技术规》（JGJ130-2001）中国建筑工业；
《建筑施工安全检查标准》JGJ59-99中国建筑工业；
二、工程概况
工 程 概 况 表
工程名称 *************73#楼
工程地点
建设单位
设计单位
监理单位
施工单位
**********73栋，塔楼标准层层高2.9m，塔楼标准层（3层墙柱4层梁板至30层墙柱31层梁板）的梁、板、柱、墙模板拟采用铝合金模板系统。该铝合金模板系统为铝框组合模板，铝合金模板系统具有模板安装、拆模施工方便，平整度、垂直度、砼成型基本可达到清水模板砼效果。模板周转次数可达120多次。铝合金模板系统是建设部推广的节能、环保产品。
相对于传统作业的胶合模板，铝合金模板具有以下的特点：
1、利于环保，节约木材，保护森林
2、模板可多次再利用，良好的表面成形
3、尺寸误差最小
4、杂物较少，易于堆放
5、施工产生的垃圾少，利于文明施工
三、施工难点及施工流程
（一）施工难点
1、本系统属于新型工艺材料代替传统的作业方法，施工的重点在于确保模板架体的强度、刚度和稳定性。
2、合理选用支撑体系，保证结构施工安全。
3、严格控制施工荷载，确证结构处于受控状态。
4、严格控制拆模时间，保证混凝土的成型质量。
（二）铝合金模板的主要构造
楼面系统结构主要包括楼面板，楼面龙骨，转角型材和支顶。墙身系统结构主要包括墙身板，穿墙螺丝，钢背楞，K架板。
铝型材（型号6063）；钢背楞（Q235） 楼面板梁侧板梁底模板支撑转角楼面板H梁楼板标准连接节点H+3000（三）、施工流程
放墙柱位线→标高抄平→安装墙柱模板→安装梁模板→安装楼板模板→检查垂直度→检查平整度→检查销子是否正确地楔入→移交绑扎钢筋→墙柱加固→混凝土浇筑
四、组织机构
为了使用工作有序开展，项目部管理人员应认真落实工作主要职责，使得管理到位、分工明确、目标统一。
施工组织机构及其管理职责
职 务 主 要 工 作 职 责
施工负责人 全面负责工地材料供应，机具配套，劳动力管理，安全设施，施工进度计划的落实，组织好模板安全及质量的各种验收，搞好安全生产。
技术负责人 编制模板专项施工方案，组织项目管理人员进行质量安全技术交底，参与模板工程验收。
栋号长 负责栋号进度、质量、安全日常生产工作，协调各施工队工作安排，落实质量纠正和预防措施的组织实施。
施工员 负责栋号施工进度安排，发现质量问题及时整改，制定降低成本措施等，做好施工现场的安全技术交底及质量安全的检查督促。
质量员 落实技术负责人交待工作，主要检查施工现场是否按照方案执行，负责质量整改和监控，使用分项工程处于受控状态。参与分项工程验收。并负责新工艺、技术推广工作。
安全员 全面负责监督施工过程中的质量及安全措施的落实，防治违章指挥及违章作业，指导施工班组搞好施工安全及工程质量，发现质安问题及时会同有关人员进行处理，经常向项目负责人汇报安全生产情况；参与模板验收。
施工班组 负责本班组的质量检查及落实工作，使本班组人员在架子和模板搭设过程配戴好安全帽、安全带、穿好工作鞋，搞好施工中的安全防护设施，遵守安全技术操作规程，落实项目部技术交底容，使得本班组的自检，互检工作全面落实。
五、各种资源组织计划及进度计划
（一）、劳动力需用量
1、73栋施工人员计划40人。
（二）、材料需用量计划
材料供应，是保证工期与质量的最关键的一环。做好材料供应，主要应抓好以下几个方面：
1、采购及时：材料部门收到月材料需用计划后，及时编制采购计划，报项目经理审批后交采购员及时采购，按照施工进度计划的要求，及时组织材料的采购，进场工作，避免在施工中出现停工待料的情况。
2、严格把关：采购人员应把好第一道关，材料应有合格证明，严禁次品或不合格材料进场。材料进场时，工地质量部门须组织认真的抽查、复检工作。建立材料员、质量员、工地施工人员层层把关的检验制度，使材料合格率达到100％，不合格材料坚决不运进施工现场。
为保证工程质量，在材料品种的选择特别是在一些主材料方面，必须经过考察与比较，采用目前应用广泛的优良品种。
主要材料计划表
序号 材料名称 单位 数量 备注
1 铝合金模板 m2 3300
2 可调支顶 根 3800
3 飞镖子弹 套 40000 4 螺杆 根 2500
5 套管 米 6000
6 胶杯 个 50000
7 其他工具 批 一批
3、模板的配套
（1）模板主系统为一套；
（2）楼板底、梁底支撑为三套；
（三）施工进度计划
按施工三层墙柱四层梁板开始，具体计划如下：
部 位 计划工期 累计工期 备 注
1层墙柱2层梁板 20天 20天 铝合金模板+木模钉板
2层墙柱3层梁板 10天 30天 铝合金模板+木模钉板
3层墙柱4层梁板 8天 38天 铝合金模板
4层墙柱5层梁板 5天 43天 铝合金模板
5层墙柱6层梁板 5天 48天 铝合金模板
6层墙柱7层梁板 5天 53天 铝合金模板
…… 5ⅹ25 178天 铝合金模板
31层墙柱32层梁板 10天 188天 铝合金模板+木模钉板
32层墙柱天面梁板 15天 203天 木模钉板
说明：a、如施工楼层遇到悬挑外架施工悬挑型钢楼层时，需增加相应的施工工期。b、其他因停电、恶劣天气等需延误的工期不计算在。 六、施工准备
（一）技术准备
1、根据工程结构形式、合同工期要求，对塔楼施工部位进行设计，编写操作工艺要求及注意事项。
2、模板备料：按照模板设计图进行材料准备。
3、根据模板设计要求，向班组进行安全、技术交底。
4、测量放线：楼面砼浇注完成后，投测主要控制线，所有柱边线全部在楼面上放出，楼层标高线引测在柱钢筋对角线上或钢管立杆上；模板安装前，必须复核楼层的标高及主要控制轴线。
（二）作业条件
1、模板安装前，必须涂刷脱模剂。
2、楼层主要控制轴线及标高点引测已完成，并通过复核。
3、墙、柱钢筋绑扎完毕，水电管及预埋件已安装，并通过验收。
七、模板的安装
（一）安装模板
初始安装模板时，可把50mm x 18mm的木条用钉子固定在混凝土面上直到外角模侧，以保证模板安装对准放样线。所有模板都是从角部开始安装，这样可使模板保持侧向稳定。
安装模板之前，需保证所有模板接触面及边缘部已进行清理和涂油。当角部稳定和角模按放样线定位后继续安装整面墙模。为了拆除方便，墙模与角模连接时销子的头部应尽可能的在角模部。
封闭模板之前，需在墙模连接件上预先外套PVC 管，同时要保证套管与墙两边模板面接触位置要准确，以便浇注混凝土后能收回对拉螺丝。当外墙出现偏差时，必须尽快调整至正确位置，这只需将外墙模在一个平面轻微倾斜，如果有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向。不要尝试通过单边提升来调整模板的对齐。
（二）墙柱板的安装
安装墙柱模板有两种方法，即“双模”及“单模”安装。外围墙体和大面积区域通常采用双模法安装，中间间墙等小面积区域采用单模法安装。
1、在“双模安装”方法，即成对的模板先用对拉螺丝和销子连接，后一组模板用销子、楔子与前一组相连。其优点：
(1)没有重复性工作；
(2)两个装配工可以始终在墙模板两边交流，避免了盲目操作。
2、单模安装较之双模安装的优点：
(1)单边模板闭合成方形空间，有错误时，调整单面模板比调整双面模板要方便。
(2)如果钢筋挡住对拉螺丝，因为可以看见，所以易于纠正，从而不耽误模板安装。
(3)当模板封闭时，能够第一时间开始楼板模的安装。
要特别注意电梯井处，因为其四周的模板必须正确地安装在下层的平模外围护板上，保证平模外围护板水平以不影响电梯井的垂直度。然而，对面与它配合的模板所在的混凝土可能不平，如果有的地方混凝土太高，则它可能影响电梯井四边的校准所以必须铲除超出允许的水平围。必须确保砼特别是钢筋不因过量或疏忽使用脱模剂而造成污染。墙的端部和门洞开口处模板应用木条定位在混凝土板上，墙模板需要用穿线保持直线并且用木板定位在混凝土地板以挤紧其底部；进行这些操作时，也需要用铅垂检查门洞开口部的垂直度，如有可能，门洞处安装定位工具。
墙柱模板的传递及安装
用钢筋头固定转角位置
电梯井墙模板的安装
楼层墙模板的安装
（三）安装板模
安装墙顶边模和梁角模之前，在构件与砼接触面处涂脱模剂。
墙顶边模和边角模与墙模板连接时，应从上部插入销子以防止浇筑期间销子脱落。安装完墙顶边模，即可在角部开始安装板模，必须保证接触边已涂脱模剂。
在大多数情况下，板梁用于支撑板模。可预先按板模布置图组装板支撑梁。用132mm 销子和350mm 的梁模连接件将板梁组合件中的DP
同相邻的两个板支撑梁连接起来。把支撑杆朝横梁方向安装在预先安装好的横梁组件上，当拆除支撑杆时这可保护其底部。用支撑杆提升横梁到适当位置。通过已在角部安装好的板模端部，用销子将梁和板模连接。保证安装之前板支撑梁边框已涂脱模剂。
每排第一块模板已与墙顶边模和支撑梁连接。第二块模板只需与第一块板模相连，（通常两套销子就够了）。
第二块模板不与横梁相连是为了放置同一排的第三块模板时有足够
铝合金模板施工方案(天利成)
.

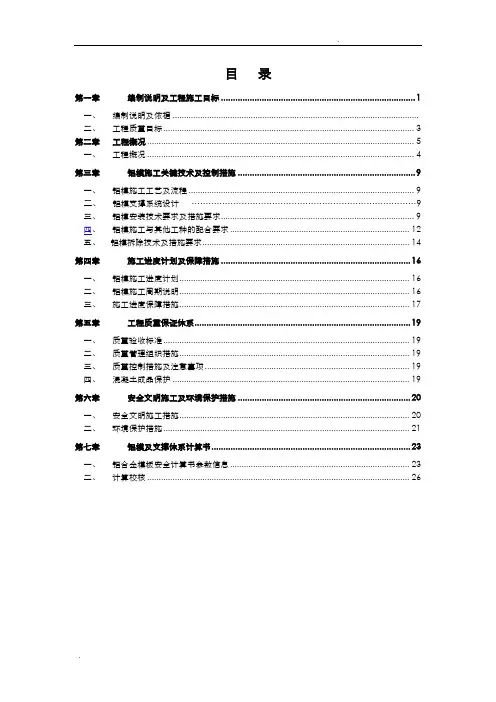

. 目 录
第一章 编制说明及工程施工目标 ................................................................................. 1
一、 编制说明及依据 ...........................................................................................................
二、 工程质量目标 ............................................................................................................. 3
第二章 工程概况 .................................................................................................................... 5
一、 工程概况 .................................................................................................................... 4
第三章 铝模施工关键技术及控制措施 .......................................................................... 9
一、 铝模施工工艺及流程 .................................................................................................. 9
铝合金模板安装施工方案
铝合金模板安装施工方案
1、安装原则
先安装墙柱模板，后安装梁板及顶板模板，最后做外围线条及模板加固。
初始安装模板时，可用φ12钢筋固定在混凝土面上直到外角模内侧，以保证模板安装对准放样线。所有模板都是从角部开始安装，这样可使模板保持侧向稳定。
安装模板之前，需保证所有模板接触面及边缘部已进行清理和涂油。当角部稳定和内角模按放样线定位后继续安装整面墙模。为了拆除方便，墙模与内角模连接时销子的头部应尽可能的在内角模内部。
封闭模板之前，需在墙模连接件上预先外套拉片，同时要保证拉片与墙两边模板面接触位置要准确。当外墙出现偏差时，必须尽快调整至正确位置，这只需将外墙模在一个平面内轻微倾斜，如果有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向。不要尝试通过单边提升来调整模板的对齐。
2、墙柱板的安装
（1）将下层已拆并清理干净的模板按区域和顺序上传摆放稳当，如重叠堆放，应板面朝上，方便涂刷脱模剂，然后逐块涂刷脱模剂。
（2）内墙模板安装时从阴角处（墙角）开始，按模板编号顺序向两边延伸，为防模板倒落，须加以临时的固定斜撑（用木方、钢管等），并保证每块模板涂刷适量的脱模剂。 （3）将C槽竖立旋转45°，卡入一侧拉片，再反向旋转45°旋转并推入两排拉片之间；将墙柱模板侧向旋转45°（无模板一侧先靠紧拉片），并将模板向无模板一侧轻撞击拉片并迅速将另一侧推入俩排拉片中间；用撬棍调整拉片与墙板孔位，并用销钉将五道、七道销钉锁紧；立即调整剩余拉片与墙柱模板孔位，并全部插入销钉（暂不装销片，待下一块模板按上面步骤完成后再将本块模板销片打上并紧固）；依次进行下一块墙柱模板安装；
（4）竖向模板的一般按每300mm钉1个销钉，打插销时不可太用劲，模板接缝处无空隙即可，横向拼接的模板端部插销必须钉上，中间可间隔一个孔位钉上，并且是从上而下插入，避免振捣混凝土时震落。
（5）拉片安装
（5.1）依据墙柱厚度选择对应尺寸拉片及数量；
(PC项目)铝模板专项施工方案-卓越蔚蓝铂樾府一标项目
国基建设集团有限公司 铝合金模板专项施工方案
第 1 页 共 52页 目录
一、 编制依据 ..................................................................................... 2
二、 工程概况 ..................................................................................... 3
三、 铝合金模板体系介绍 .................................................................... 4
四、 施工计划 ................................................................................... 22
五、 施工方案 ................................................................................... 25
六、 质量验收 ................................................................................... 32
七、安全文明保障措施....................................................................... 35
八、 计算书 ...................................................................................... 37
铝合金模板施工技术方案与规范
铝合金模板施工技术方案与规范
铝合金模板施工技术方案如下：
1. 铝合金模板设计：根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。
2. 铝合金模板制作：按照设计图纸制作铝合金模板。
3. 铝合金模板安装：在浇筑混凝土前，对铝合金模板进行安装。墙柱模板施工前应在楼板上用墨线弹出各构配件（墙、柱、梁、门窗洞口）等边线，并弹出距边线100mm的控制线，优点是有迹可循、便于检查。
4. 铝合金模板拆除：在浇筑混凝土后，待混凝土达到一定强度后，可以拆除铝合金模板。拆除顺序应按照先支后拆，后浇带未封闭之前不得拆除；先拆非承重模板，后拆承重的模板及支撑；在拆除用小钢模板支撑的顶板模板时，严禁将支柱全部拆除后，一次性拉拽拆除。
铝合金模板施工技术规范包括以下方面：
1. 铝合金模板应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
2. 在浇筑混凝土前，应对模板工程满堂架架体进行验收（5米以上高支模报公司安全部、技术部、工程部进行验收）。模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护。发生异常情况时，应按施工技术方案及时进行处理。
3. 铝合金模板拆除时，应按照先支后拆，后浇带未封闭之前不得拆除；先拆非承重模板，后拆承重的模板及支撑；在拆除用小钢模板支撑的顶板模板时，严禁将支柱全部拆除后，一次性拉拽拆除。
希望以上信息对回答您的问题有帮助。
铝合金模板施工方案
精品---
--精品
（铝合金模板）
新华路街道商业和办公项目主体模板K2项目
施
工
方
案
编制单位： 上海开荣实业有限公司
施工单位： 中国建筑第八工程局有限公司
编 制 人：
审 核 人：
日 期：
精品---
--精品 第一章 铝合金模板专项施工方案
一、编制依据
工程合同；
施工图纸
施工组织设计；
规范：GB50026-2007工程测量规范（国家标准）；GB50204-2015混凝土结构工程施工质量验收规范（国家标准）；JGJ46-2005施工现场临时用电安全技术规范（行业标准）；JGJ80-91建筑施工高处作业安全技术规范（行业标准）
规程：建筑工程施工测量规程（地方标准）
建筑安装分项工程施工工艺规程（地方标准）
建筑安装资料管理规程（地方标准）
上海市建筑工程施工安全操作规程（地方标准）
JGJ3-2002（2010）高层建筑混凝土结构技术规程（行业标准）
标准：GB50300-2001（2013） 建筑工程施工质量验收统一标准（国家标准）
JGJ59-99（2011）建筑施工安全检查标准；
JGJ386-2016组合铝合金模板工程技术规程；
DBJ15-96-2013铝合金模板技术规范；
JGJ162-2014建筑施工模板安全技术规范
上海市建筑工程施工现场境保护标准
精品---
--精品 二、工程概况
新华路街道商业和办公项目主体模板K2项目工程，核心筒铝模总面积约 2000m²（以实际面积为准，含上部变化）
表2-1 工程建设概况一览表
工程名称 新华路街道71街坊1/2丘、71街坊16/2丘商业和办公项目 工程性质 商业、办公

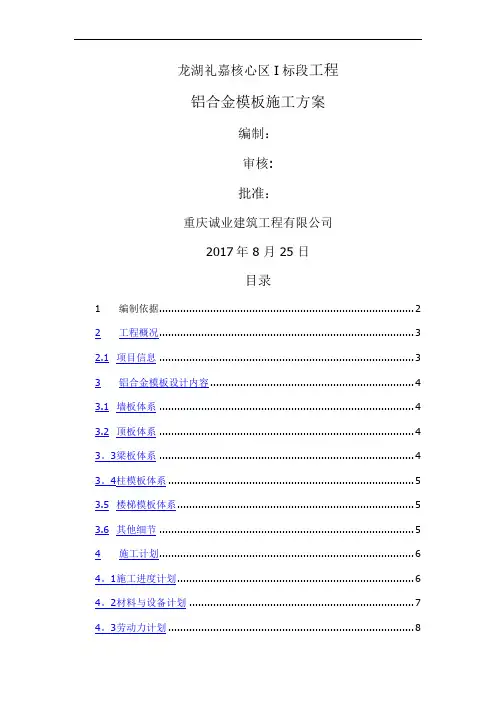

铝模板施工方案
龙湖礼嘉核心区I标段工程
铝合金模板施工方案
编制：
审核:
批准：
重庆诚业建筑工程有限公司
2017年 8 月 25 日
目录
1 编制依据 ..................................................................................... 2
2 工程概况 ..................................................................................... 3
2.1 项目信息 ..................................................................................... 3
3 铝合金模板设计内容 .................................................................... 4
3.1 墙板体系 ..................................................................................... 4
3.2 顶板体系 ..................................................................................... 4
3。3 梁板体系 ..................................................................................... 4
3。4 柱模板体系 .................................................................................. 5
铝木结合专项施工方案
********项目工程
铝木结合专项施工方案
编制：
审核：
批准：
xxxxx建筑有限公司
2019年XX月 铝木结合专项施工方案
第 1 页 共 48 页 一、 编制依据 ........................................................... 错误!未定义书签。
1.1 编制依据 ...................................................................................... 2
二、工程概况 ...................................................................................... 3
2.1 项目信息 ....................................................................................... 3
注：铝模施工范围均为某层墙柱起到某层楼面止 .................................... 3
三、铝木结合体系介绍......................................................................... 3
3.1模板、配件介绍 ............................................................................. 4
3.2 墙木结合体系 ................................................................................ 6
工程铝模板施工规范(3篇)
第1篇
一、工程铝模板施工概述
工程铝模板施工是指使用铝合金材料制作的模板在建筑工程施工中的应用。铝模板具有轻便、高强度、高精度、可重复使用等优点，广泛应用于高层建筑、桥梁、隧道等工程。为确保工程质量和施工安全，特制定本施工规范。
二、施工准备
1. 施工前，应组织相关人员对铝模板进行验收，确保模板质量符合设计要求。
2. 根据工程图纸，编制铝模板施工方案，明确施工流程、技术要求、安全措施等。
3. 对施工人员进行技术培训，确保其掌握铝模板施工工艺和操作规程。
4. 准备施工所需工具、设备，如切割机、钻床、螺丝刀、扳手等。
三、施工工艺
1. 模板安装
（1）根据施工图纸，对模板进行编号、分类，并检查模板尺寸、形状、孔洞等是否符合要求。
（2）安装模板时，应确保模板位置准确、垂直，并与墙体、梁、板等构件的轴线保持一致。
（3）模板拼接处应严密，防止漏浆、漏筋。
2. 支撑系统安装
（1）根据施工图纸和现场实际情况，选择合适的支撑系统，如钢管支撑、木支撑等。
（2）支撑系统应稳固、均匀，确保模板受力均匀。
（3）支撑系统与模板、构件的连接应牢固可靠。
3. 钢筋绑扎
（1）根据施工图纸，对钢筋进行编号、分类，并检查钢筋规格、形状、间距等是否符合要求。 （2）绑扎钢筋时，应确保钢筋位置准确、间距均匀，并防止钢筋变形。
（3）钢筋与模板、支撑系统的连接应牢固可靠。
4. 混凝土浇筑
（1）浇筑混凝土前，应对模板、钢筋进行检查，确保无遗漏、损坏。
（2）浇筑混凝土时，应均匀、连续，防止出现蜂窝、麻面等质量问题。
（3）浇筑过程中，应密切观察模板、支撑系统的受力情况，防止变形、倾覆。
四、施工注意事项
1. 铝模板施工过程中，应严格按照施工方案和操作规程进行，确保施工质量。
2. 加强施工现场管理，防止杂物、工具等掉入模板内，影响混凝土质量。
3. 定期检查模板、支撑系统的安全性能，发现问题及时处理。
4. 施工过程中，注意环境保护，防止噪音、粉尘等污染。
铝模施工方案
第 1 页 目 录
一、模板设计方案 .............................................................................................................................................. 2
二、模板施工 ...................................................................................................................................................... 7
三、质量保证措施 .............................................................................................................................................. 9
四、铝模板对设备及相关工序的要求 ............................................................................................................ 10
五、模板成型保护 ............................................................................................................................................ 10
第 2 页
铝模施工方案重点
铝模施工方案重点
引言
铝模施工是一种常用于建筑工程中的模板施工技术。通过使用铝模板，可以快速、高效地搭建建筑物的结构框架，从而节省时间和成本。本文将重点讨论铝模施工的关键要点，包括铝模的选择、搭设和拆除等方面。
铝模板的选择
材料选择
铝模板的材料是选择铝合金或钢铝复合板，并且要具备一定的强度和稳定性。铝合金模板轻便灵活，适用于一些高层建筑或特殊建筑结构；钢铝复合板则更适用于常规建筑。材料选择应根据具体工程的要求和现场条件进行权衡。 尺寸选择
铝模板的尺寸选择应基于建筑物的设计图纸。一般情况下，模板的尺寸应与楼板、墙体和柱子的尺寸相匹配，以确保施工的准确性和质量。此外，还应考虑模板的可调节性，以适应不同尺寸的构件。
铝模搭设和调整
基础准备
在搭设铝模板之前，需要对施工现场进行基础准备工作。包括清理现场、确保地面平整、安装支模边柱等。这些工作的目的是为了提供一个稳定和安全的施工环境。
安装模板
安装铝模板时，应根据设计图纸的要求，按顺序逐层逐段进行搭设。搭设过程中，需注意模板的水平度、垂直度和整体稳定性。特别是楼板模板的搭设，需确保模板与楼板钢筋的位置、间距和高度等参数的准确对应。 调整模板
在搭设完成后，需要进行模板的调整和修正。通过使用调整螺栓或螺杆，将模板调整到正确的位置和水平度。此外，还应根据施工过程中的需要，进行模板的局部加固和支撑。
铝模拆除
拆除时机
铝模板的拆除应在混凝土达到一定强度后进行，一般是在混凝土浇筑后28天左右。在拆除前，需要进行混凝土强度测试，以确保拆除时不会对整体结构造成影响。
拆除程序
拆除铝模板的程序应合理安排，以确保在拆除过程中不会对结构和人员安全造成风险。一般情况下，先拆除小型构件的模板（如梁、柱等），再逐层逐段进行楼板模板的拆除。 拆除注意事项
在拆除过程中，需要注意以下事项：
• 确保拆除过程中的安全防护措施，包括佩戴安全帽、防护眼镜等；
• 确保拆除过程中的施工人员熟悉操作流程，并保持沟通和配合；
