肖特基二极管
肖特基二极管
肖特基势垒二极管SBD（SchottkyBarrierDiode，简称肖特基二极管）是近年来
间世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几
纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千安培。这些优良
特性是快恢复二极管所无法比拟的。中、小功率肖特基整流二极管大多采用封装
形式。
一、肖特基二极管原理
肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负
极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。因
为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电
子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不
存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度
表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。
但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由
于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子
漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势
垒。
典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷
作掺杂剂的N-外延层。阳极（阻档层）金属材料是钼。二氧化硅（SiO2）用来
消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺
杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的
接触电阻。通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，
当加上正偏压E时，金属A和N型基片B分别接电源的正、负极，此时势垒宽
度Wo变窄。加负偏压-E时，势垒宽度就增加。
综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结
整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采
用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度
降低成本，还改善了参数的一致性。
肖特基整流管仅用一种载流子（电子）输送电荷，在势垒外侧无过剩少数载流子
的积累，因此，不存在电荷储存问题（Qrr→0），使开关特性获得时显改善。其
反向恢复时间已能缩短到10ns以内。但它的反向耐压值较低，一般不超过去时
100V。因此适宜在低压、大电流情况下工作。利用其低压降这特点，能提高低
压、大电流整流（或续流）电路的效率。
二、肖特基二极管的结构
肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属
（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延
层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成，如图4-44所示。在
N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压
（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻
变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内
阻变大。
肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。
采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管
或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式，如图4-45
所示。
肖特基对管又有共阴（两管的负极相连）、共阳（两管的正极相连）和串联（一
只二极管的正极接另一只二极管的负极）三种管脚引出方式，见图4-45。
采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式。
三、肖特基二极管的检测
肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），它是一种低
功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高
频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等
电路中作整流二极管、小信号检波二极管使用。
1．性能比较
肖特基二极管现超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开
关二极管的性能比较。由表可见，硅高速开关二极管的trr虽极低，但平均整流
电流很小，不能作大电流整流用。
2．检测方法
下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括：①识别电极；
②检查管子的单向导电性；③测正向导压降VF；④测量反向击穿电压VBR。
被测管为B82-004型肖特基管，共有三个管脚，外形如图4所示，将管脚按照
从左至右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量。
测试结论：
第一，根据①�②、③�④间均可测出正向电阻，判定被测管为共阴对管，
①、③脚为两个阳极，②脚为公共阴极。
第二，因①�②、③�②之间的正向电阻只几欧姆，而反向电阻为无穷大，
故具有单向导电性。
第三，内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V，均低于手
册中给定的最大允许值VFM(0.55V)。
另外使用ZC25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反
向击穿电压VBR依次为140V、135V。查手册，B82-004的最高反向工作电压
（即反向峰值电压）VBR=40V。表明留有较高的安全系数.
四、常用的肖特基二极管主要参数
常用的有引线式肖特基二极管有D80-004、B82-004、MBR1545、MBR2535等
型号，各管的主要参数见表4-43。
常用的表面封装肖特基二极管有FB系列，其主要参数见表4-44。
开关电源中的肖特基二极管
开关电源中的肖特基二极管肖特基二极管是一种特殊的二极管，由肖特基效应得名。
肖特基效应是指当P型半导体与n型半导体接触时，由于能带差异，形成一个肖特势垒。
肖特基二极管的结构与普通二极管类似，但其由P型半导体和n型半导体组成，而不是P型半导体和N型半导体。
肖特基二极管具有许多优点，使其在开关电源中得到广泛应用。
首先，肖特基二极管的正向压降较低，通常在0.2至0.4伏之间，远低于普通二极管的正向压降。
这意味着在开关电源中，使用肖特基二极管可以减少能量损耗，提高整体效率。
肖特基二极管具有快速恢复特性。
在开关电源中，当开关管关闭时，负载电感中的能量需要通过反向恢复二极管释放。
普通二极管的恢复时间较长，而肖特基二极管由于其低载流子浓度和短载流子寿命，其恢复时间非常短，可以有效减少开关过程中的电压尖峰。
肖特基二极管还具有低漏电流和低容量的特点。
漏电流是指在反向偏置情况下，二极管的泄漏电流。
肖特基二极管由于其特殊的结构，其漏电流较低，可以减少功耗。
容量是指二极管的结电容，肖特基二极管由于其载流子浓度低，其结电容也较低，可以提高开关速度。
在开关电源中，肖特基二极管主要用于整流电路和反向恢复电路。
在整流电路中，肖特基二极管可以实现高效的整流，减少能量损耗。
在反向恢复电路中，肖特基二极管可以快速释放负载电感中的能量，保护开关管，提高开关电源的可靠性。
肖特基二极管虽然具有许多优点，但也存在一些局限性。
首先，由于肖特基二极管的制造工艺较为复杂，成本较高。
其次，肖特基二极管的反向耐压较普通二极管低，一般在30伏以下，不适用于高压应用场景。
此外，肖特基二极管的温度特性较为敏感，在高温环境下，其性能可能会受到影响。
肖特基二极管在开关电源中具有重要的应用价值。
其低正向压降、快速恢复、低漏电流和低容量等特点，使其成为提高开关电源效率、减少能量损耗的重要元件。
随着半导体技术的不断发展，肖特基二极管的性能将进一步提升，应用范围也将更加广泛。
肖特基二极管的作用
肖特基二极管的作用肖特基二极管是一种半导体器件，它的作用主要在于整流和检波。
下面我们将详细介绍肖特基二极管的工作原理和应用。
一、肖特基二极管的物理原理肖特基二极管是基于金属-半导体接触原理制成的，它利用金属与半导体材料之间的势垒来阻挡电流的流动。
当加正向电压时，即金属极性与半导体极性相同，肖特基势垒会降低，电流可以自由流动；而当加反向电压时，即金属极性与半导体极性相反，肖特基势垒会升高，电流难以流动。
这种正反向的电流特性使得肖特基二极管具有整流和检波的功能。
二、肖特基二极管的整流作用肖特基二极管的整流作用主要利用了它的单向导电性。
在电路中，当加正向电压时，即金属极性与半导体极性相同，肖特基二极管导通，相当于一个低电阻的通路，允许电流自由流动；而当加反向电压时，即金属极性与半导体极性相反，肖特基二极管截止，相当于一个高电阻的阻断，阻止电流流动。
通过这种正反向的交替作用，肖特基二极管可以将交流电转换为直流电，实现整流的功能。
三、肖特基二极管的检波作用肖特基二极管的检波作用主要是利用了它的结电容特性。
当加正向电压时，即金属极性与半导体极性相同，肖特基二极管导通，此时结电容会随时间的推移而充电；而当加反向电压时，即金属极性与半导体极性相反，肖特基二极管截止，此时结电容会随时间的推移而放电。
通过这种充放电的过程，肖特基二极管可以将高频信号转换为低频信号，实现检波的功能。
四、肖特基二极管的应用肖特基二极管由于其优良的整流和检波性能，被广泛应用于各种电子设备中。
1.电源整流：在电源电路中，肖特基二极管通常被用来整流交流电，将交流电转换为直流电，以满足各种电子设备的电源需求。
2.信号整流：在数字电路、放大器等信号处理电路中，肖特基二极管通常被用来整流输入信号，以获取纯净的直流信号。
3.检波器：在通信设备中，肖特基二极管通常被用来对微波信号进行检波处理，将高频信号转换为低频信号，以便后续电路进行处理和分析。
4.变容二极管：肖特基二极管的结电容特性也使其在频率调谐等应用场景中具有变容二极管的效应，被广泛应用于各类电子设备中。
肖特基二极管参数表
肖特基二极管参数表摘要：I.肖特基二极管简介A.肖特基二极管的定义B.肖特基二极管的作用II.肖特基二极管参数表A.肖特基二极管的分类B.肖特基二极管的主要参数1.最大重复峰值反向电压2.最大直流阻断电压3.最大正向平均整流电流4.最大瞬时正向电压5.最大直流反向电流C.肖特基二极管参数的重要性III.肖特基二极管参数的选择与应用A.参数选择的原则B.肖特基二极管的应用领域1.电源电路2.通信设备3.电子仪器4.其他领域IV.肖特基二极管的性能与使用寿命A.肖特基二极管的性能优势B.肖特基二极管的使用寿命C.提高肖特基二极管性能和使用寿命的方法正文：肖特基二极管是一种半导体器件，具有单向导通的特性，主要应用于电路中的整流、稳压、保护等场合。
它的参数表是选择和应用肖特基二极管的关键依据。
肖特基二极管参数表主要包括以下几个方面：1.最大重复峰值反向电压：指肖特基二极管能够承受的最大反向电压，决定了二极管在电路中工作的稳定性和可靠性。
2.最大直流阻断电压：肖特基二极管在正向导通状态下，能够承受的最大直流电压。
3.最大正向平均整流电流：肖特基二极管在正向导通状态下，能够承受的最大平均电流。
4.最大瞬时正向电压：指肖特基二极管在正向导通状态下，瞬时承受的最大正向电压。
5.最大直流反向电流：指肖特基二极管在反向截止状态下，能够承受的最大直流反向电流。
这些参数对于选择合适的肖特基二极管至关重要，关系到电路的正常工作和设备的安全。
在选择肖特基二极管参数时，需要根据具体应用场景和电路需求来进行权衡。
例如，对于电源电路，需要关注肖特基二极管的最大重复峰值反向电压和最大直流阻断电压；对于通信设备，需要关注其最大正向平均整流电流和最大瞬时正向电压；对于电子仪器，需要关注最大直流反向电流等参数。
肖特基二极管广泛应用于电源电路、通信设备、电子仪器等领域。
例如，在电源电路中，肖特基二极管可以实现整流、稳压等功能，保证电路的稳定运行；在通信设备中，肖特基二极管可以用于信号放大、开关等电路，提高通信质量和设备性能；在电子仪器中，肖特基二极管可以作为保护元件，防止电路因过电压、过电流等异常情况而受损。
肖特基二极管测量
肖特基二极管测量1. 引言肖特基二极管是一种特殊的二极管，由于其具有快速开关特性和低漏电流，被广泛应用于高速电子设备和功率电子装置中。
为了保证肖特基二极管的性能和可靠性，需要进行精确的测量和测试。
本文将介绍肖特基二极管测量的原理、方法和注意事项。
2. 肖特基二极管的原理肖特基二极管是由PN结和金属-半导体接触构成的。
与普通的PN结二极管相比，肖特基二极管的主要特点是具有较低的正向电压降和快速的开关速度。
这是由于金属-半导体接触形成的势垒较小，能够快速地注入或抽取载流子。
肖特基二极管的正向电压-电流特性可以用以下公式描述：I D=I S⋅(eV Dn⋅V T−1)其中，I D是二极管的正向电流，I S是饱和电流，V D是正向电压，n是非理想因子，V T是热电压。
3. 肖特基二极管的测量方法3.1 正向电压-电流特性测量为了测量肖特基二极管的正向电压-电流特性，可以使用直流电源和电流表进行测量。
具体步骤如下：1.将肖特基二极管连接到电路中，正极接到正极，负极接到负极。
2.调节直流电源的电压，从0V开始逐渐增加，同时记录电流表的读数。
3.绘制正向电流-电压曲线图。
3.2 反向电压-电流特性测量为了测量肖特基二极管的反向电压-电流特性，可以使用直流电源、电阻和电压表进行测量。
具体步骤如下：1.将肖特基二极管连接到电路中，正极接到正极，负极接到负极。
2.将电阻与肖特基二极管并联，连接到电路中。
3.调节直流电源的电压，从0V开始逐渐增加，同时记录电压表的读数。
4.绘制反向电压-电流曲线图。
3.3 响应时间测量肖特基二极管具有快速开关特性，其响应时间对于一些应用非常重要。
为了测量肖特基二极管的响应时间，可以使用示波器和脉冲发生器进行测量。
具体步骤如下：1.将脉冲发生器的输出连接到肖特基二极管的控制端。
2.将示波器的探头连接到肖特基二极管的输出端。
3.调节脉冲发生器的频率和幅度，观察示波器上的波形。
4.测量肖特基二极管的开关时间和关断时间。

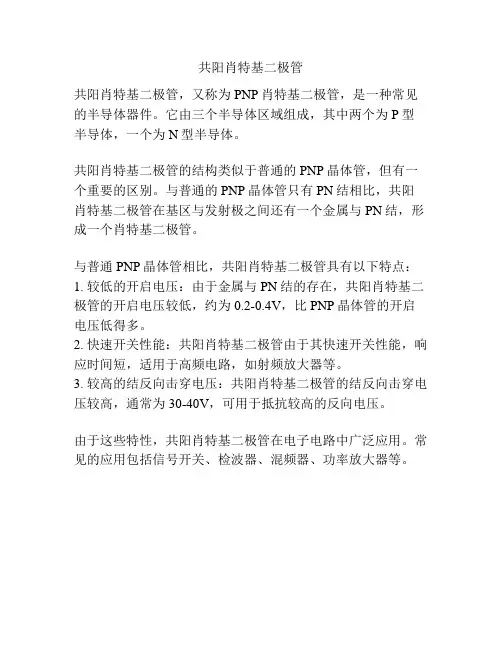

共阳肖特基二极管
共阳肖特基二极管
共阳肖特基二极管，又称为PNP肖特基二极管，是一种常见的半导体器件。
它由三个半导体区域组成，其中两个为P型半导体，一个为N型半导体。
共阳肖特基二极管的结构类似于普通的PNP晶体管，但有一个重要的区别。
与普通的PNP晶体管只有PN结相比，共阳肖特基二极管在基区与发射极之间还有一个金属与PN结，形成一个肖特基二极管。
与普通PNP晶体管相比，共阳肖特基二极管具有以下特点：1. 较低的开启电压：由于金属与PN结的存在，共阳肖特基二极管的开启电压较低，约为0.2-0.4V，比PNP晶体管的开启电压低得多。
2. 快速开关性能：共阳肖特基二极管由于其快速开关性能，响应时间短，适用于高频电路，如射频放大器等。
3. 较高的结反向击穿电压：共阳肖特基二极管的结反向击穿电压较高，通常为30-40V，可用于抵抗较高的反向电压。
由于这些特性，共阳肖特基二极管在电子电路中广泛应用。
常见的应用包括信号开关、检波器、混频器、功率放大器等。

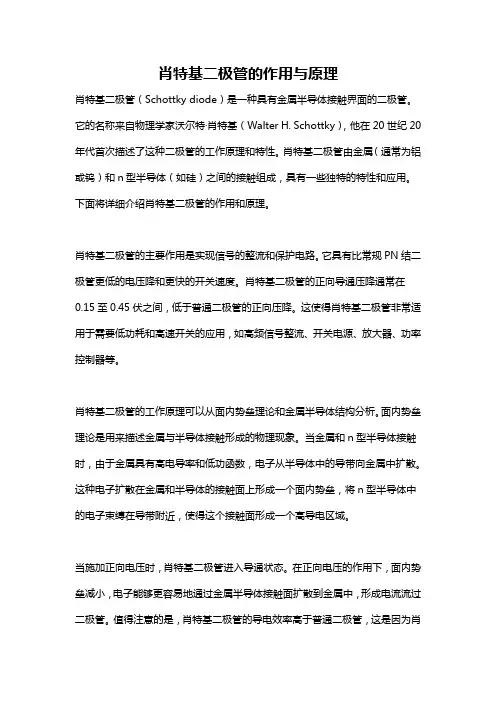

肖特基二极管的作用与原理
肖特基二极管的作用与原理肖特基二极管（Schottky diode）是一种具有金属半导体接触界面的二极管。
它的名称来自物理学家沃尔特·肖特基（Walter H. Schottky），他在20世纪20年代首次描述了这种二极管的工作原理和特性。
肖特基二极管由金属（通常为铝或钨）和n型半导体（如硅）之间的接触组成，具有一些独特的特性和应用。
下面将详细介绍肖特基二极管的作用和原理。
肖特基二极管的主要作用是实现信号的整流和保护电路。
它具有比常规PN结二极管更低的电压降和更快的开关速度。
肖特基二极管的正向导通压降通常在0.15至0.45伏之间，低于普通二极管的正向压降。
这使得肖特基二极管非常适用于需要低功耗和高速开关的应用，如高频信号整流、开关电源、放大器、功率控制器等。
肖特基二极管的工作原理可以从面内势垒理论和金属半导体结构分析。
面内势垒理论是用来描述金属与半导体接触形成的物理现象。
当金属和n型半导体接触时，由于金属具有高电导率和低功函数，电子从半导体中的导带向金属中扩散。
这种电子扩散在金属和半导体的接触面上形成一个面内势垒，将n型半导体中的电子束缚在导带附近，使得这个接触面形成一个高导电区域。
当施加正向电压时，肖特基二极管进入导通状态。
在正向电压的作用下，面内势垒减小，电子能够更容易地通过金属半导体接触面扩散到金属中，形成电流流过二极管。
值得注意的是，肖特基二极管的导电效率高于普通二极管，这是因为肖特基二极管通过面内势垒的电子扩散来实现导电，而普通二极管则通过少数载流子的漂移来实现导电，面内势垒导致电流流过二极管的阻抗降低。
当施加反向电压时，肖特基二极管处于截止状态。
在反向电压的作用下，面内势垒增大，形成一个高阻抗区域，阻止电子流过二极管。
这种特性使得肖特基二极管非常适用于整流电路，可以有效地将交流信号整流为直流信号。
肖特基二极管的优点还包括快速开关速度和低反向电荷积累效应。
它因为金属半导体结构的特殊构造，具有快速的载流子注入和减小的载流子储存时间，从而实现高速开关。
肖特基二极管在开关电源中的作用
【肖特基二极管在开关电源中的作用】一、引言肖特基二极管作为一种特殊的二极管，在开关电源中具有非常重要的作用。
本文就将从肖特基二极管的基本原理、特点及在开关电源中的作用等方面进行深入探讨，并共享一些个人观点和理解。
二、肖特基二极管的基本原理肖特基二极管是一种由肖特基势垒形成的二极管，它具有导通时压降低、反向恢复时间短、开关速度快等特点。
它的基本工作原理和普通二极管相似，但由于采用了金属和半导体的结合而形成的浅势垒，使得它的性能得到了极大的优化和改善。
在开关电源中的作用也更为显著。
三、肖特基二极管的特点1. 低压降：相比普通二极管，肖特基二极管的正向压降更低，这意味着在开关电源中，它可以减小功耗、提高转换效率。
2. 快速恢复时间：肖特基二极管的反向恢复时间较短，这使得在开关电源中，它能够更快地完成导通和截止的转换，提高整体性能。
3. 开关速度快：由于肖特基二极管内部结构的优化，其开关速度更快，这在开关电源的瞬态响应和稳定性上有着很大的优势。
四、肖特基二极管在开关电源中的应用1. 降压电路：在降压电路中，肖特基二极管可以作为快速恢复二极管使用，带来更高的效率和更低的热损耗。
2. 逆变电路：在逆变电路中，肖特基二极管可以用于提高电路的开关速度和降低开关损耗，从而提高整体性能和稳定性。
3. 正向恢复二极管：在开关电源中，肖特基二极管作为正向恢复二极管使用时，能够大大减小反向恢复时间，进而提高整体效率和稳定性。
五、个人观点和理解在我看来，肖特基二极管作为一种高性能的二极管，其在开关电源中的应用前景十分广阔。
在未来的电子领域中，随着功率电子技术的不断发展，肖特基二极管必将发挥更加重要的作用，为开关电源的效率和稳定性带来更大的提升。
总结回顾通过本文的论述，我们深入了解了肖特基二极管的基本原理和特点，以及其在开关电源中的重要作用。
在开关电源中，肖特基二极管能够担当降压电路、逆变电路和正向恢复二极管等多种角色，为整体电路的性能提供关键的支持和保障。
肖特基二极管的作用
肖特基二极管的作用
肖特基二极管作为一种特殊的二极管，具有一些独特的作用和特点。
1. 极性保护：肖特基二极管具有低压降特性，当正向偏置时，其正向压降较小。
因此，肖特基二极管常被用作电路中的保护元件，可以防止电流倒流，保护其他器件不受损坏。
2. 速度快：肖特基二极管因为其结电容小，载流子注入快，具有很高的开关速度。
这使得它在高频电路中常被使用，例如作为开关元件或者高速整流器。
3. 低功耗：由于肖特基二极管的正向压降低于普通二极管，使得在一些低压电源或电池供电的电路中，肖特基二极管能够降低能量损耗，提高电路的效率。
4. 温度稳定性好：肖特基二极管的温度稳定性较好，其正向压降随温度的变化较小。
因此，在一些高温环境下，肖特基二极管相对其他二极管更具优势。
5. 低噪声：由于肖特基二极管结电容小，载流子注入快，使得其噪声特性相对较低，适用于噪声敏感的放大电路和通信系统中。
总而言之，肖特基二极管具有低压降、速度快、功耗低、温度稳定性好和低噪声的特点，在电子领域中起到了重要的作用。
肖特基二极管的作用是什么
肖特基二极管的作用是什么首先，肖特基二极管具有较高的频率特性。
由于它没有扩散电容，所以在高频电路中能够处理较高的频率信号，具有较快的开关速度和响应速度。
这使得肖特基二极管在高频调制解调、射频开关、调幅解调等方面具有广泛的应用。
其次，肖特基二极管具有较低的正向电压降。
肖特基二极管的正向电压降通常只有0.2-0.5V，远低于普通PN结二极管的0.6-0.7V。
这种低电压降使得肖特基二极管在一些低电压应用场景中成为理想的选择。
比如电池供电的设备、低电压电路、节能电路等。
第三，肖特基二极管具有低反向漏电流和低反向容量。
反向漏电流是指在封装时，二极管的PN结在正向偏置下出现的漏电流。
而反向容量则是指反向偏置下产生的电容。
肖特基二极管通过结构的改进和材料的选择，使得反向漏电流和反向容量远低于普通PN结二极管。
这使得肖特基二极管在高精度、低功耗、高灵敏度的电路中具有较好的应用效果。
此外，肖特基二极管还具有较好的阻尼效应。
当电路中存在感性负载时，由于感性元件自身的特性，会产生反向电压，导致开关电路中出现阻尼效应，即电压波动较大。
而肖特基二极管具有较低的电流泄漏和较高的阻尼效应，能够有效地抑制感性负载产生的反向电压，提高电路的稳定性和可靠性。
最后，肖特基二极管还具有较好的温度特性。
由于肖特基二极管的独特结构和材料，它的温度特性相对较好，可适用于一些高温环境的电路中。
同时，肖特基二极管的温度稳定性也较高，使得它在温度变化较大的环境中能够保持良好的性能。
总结起来，肖特基二极管具有高频特性好、低正向电压降、低反向漏电流和反向容量、较好的阻尼效应和较好的温度特性等特点。
这使得它在许多电路中具有广泛的应用，如高频信号处理、低电压电路、高精度测量、电源电路、显示驱动等领域。
肖特基二极管的原理和封装介绍
肖特基二极管的原理和封装介绍一、肖特基二极管原理肖特基二极管是由德国物理学家沃尔特·肖特基发明的一种二极管。
与普通二极管不同的是，肖特基二极管的结电容很小，开关速度很快，具有低电压降和较高的阻值等优点。
肖特基二极管的原理是在p型半导体与金属之间形成Schottky势垒，使得电流从p型半导体流向金属时，需要克服这个势垒，同时由于金属具有一定的能带结构，肖特基二极管还可以将电流从金属转移到p型半导体。
因此，肖特基二极管具有更低的前向压降和开关速度快的特点。
二、肖特基二极管封装介绍肖特基二极管的封装形式有多种，常见的有TO-220、SOT-23、SMB等形式。
下面分别进行介绍：1. TO-220封装：TO-220是肖特基二极管常用的封装形式，由于其结构紧凑、安装简便等优点，应用范围广。
TO-220封装的肖特基二极管可以承受一定的电流和功率，但由于体积较大，适用于一些对封装体积要求不高的应用场景。
2. SOT-23封装：SOT-23封装是一种非常小巧的封装形式，体积仅为TO-220的1/10左右，非常适合于轻量化、小型化的应用场景。
由于体积较小，其承受的电流和功率较低，但在电子设备中的应用非常广泛。
3. SMB封装：SMB封装是一个面积较小的封装形式，适合于高密度集成的应用场景。
由于体积小，电容值和电阻值相对较小，通常用于高频电路或路由器等设备中。
总之，肖特基二极管的封装形式多种多样，我们需要根据应用需求选择合适的封装形式。
结语：肖特基二极管的应用范围非常广泛，包括电源管理、变换器、放大器、模拟信号处理等领域。
掌握其原理和封装形式，能够在使用过程中更加准确地选择和应用。
