金属腐蚀与防护机理的研究
６ 中国科学基金
金属腐蚀与防护机理的研究 １９９０年
曹楚南 —
ｌ摘要ｌ腐蚀科学作为一门应用科学，具有两个特点：１腐蚀及其控制问题涉及各个生产领域，
腐蚀科学的发展对于国民经济的发展有重要意义；２．腐蚀科学的基础研究涉及物理化学、电极
过程动力学、金属学 材料力学 固体物理和表面科学等基础学科，是一－ｆ３多学科交叉的边缘科
学。它的发展需要不同学科的科学工作者的合作。国家自然科学基金委员会于１９７７年把 金属
腐蚀与肪护机理研究 列为重大项目。项目内包含９个子课题，分属于水溶液中的腐蚀与防护，高
温腐蚀与防护和应力腐蚀开裂及其控制等三个领域。中国科学院的两个研究所和５个大学中的
６个系参加了这一重大项目。本文介绍了项目实施三年来取得的成果和今后的研究计划
腐蚀科学及腐蚀机理研究的意义
腐蚀是金属材料失效的三种主要原因之一。由于金属材料总是在一定的介质中使用的，
而金属的腐蚀过程在热力学上是一个自发的过程，所以金属材料的腐蚀破坏是涉及许多生产
领域的普遍性的问题 但随着条件不同，腐蚀过程的动力学行为与腐蚀破坏的形式和特征有
很大差别，因而有多种多样的腐蚀破坏。有的腐蚀破坏是在孕育期间没有明显症状情况下突
发地发生的，金属材料迅速地降低强度或破裂，从而引起灾害性的后果。一般，在工业发达的
国家，由金属腐蚀引起的直接经济损失约占国民经济生产总值的２＿－４％ ’。如由于腐蚀而使
美国遭到的直接经济损失，１９４９年为５５亿美元 ’，１９７５年上升到７００亿美元 ，１９８４年为
１６８０亿美元” 。此外，当无法得到胜任的耐蚀材料时，腐蚀还可能成为新的技术和工程系统发
展的限制因素。由于对腐蚀机理研究的重要意义，且涉及到多种学科中的科学前沿的问题，所
以许多国家都投入相当多的人力和经费从事腐蚀科学的基础研究。
腐蚀过程是在金属表面上发生的过程。由于一般的固体金属表面是不均匀的，又由于介
质条件的多样性和金属材料的力学状态与腐蚀过程之间的交互效应，因而许多腐蚀破坏过程
是极为复杂的过程。按照介质条件和金属力学状态，腐蚀过程大致可以分成三个领域：
１．金属在离子导体介质中的腐蚀，包括在水溶液中的腐蚀、薄层水膜（如大气条件）下的
腐蚀和熔盐中的腐蚀。这类腐蚀过程按电化学反应的途径进行，称为电化学腐蚀 大多数腐
蚀过程是电化学腐蚀过程。其中在薄层熔盐下的腐蚀又称热腐蚀。
２一高温气体腐蚀。一般认为这类腐蚀过程通过高温气体与金属之间的化学反应进行。
但由于生成的腐蚀产物复盖在金属表面上，形成分隔气体介质与金属表面的膜层，反应粒子必
须通过这一膜层才能继续不断地进行反应，这就涉及固相中的传质问题和腐蚀产物膜层因内
应力的积累而破裂的问题。如果按温度条件来划分，也可以将熔盐腐蚀和热腐蚀与高温气体
－中国科学院沈阳金属腐蚀与防护研究所．
维普资讯 http://www.cqvip.com 第４期 曹楚南：金属腐蚀与防护机理的研究 ７
腐蚀合并为高温腐蚀领域。
３．金属材料在力学因素作用条件下的腐蚀破坏 这类腐蚀破坏的种类也很多，其中危险
性最大、造成事故最多的是所谓 环境敏感断裂 。即，金属材料在静应力或交变应力与腐蚀反
应的协同作用下的开裂和脆断问题 这类腐蚀破坏过程的机理一般都比较复杂
因此，腐蚀科学作为－－１＂７应用科学，具有下列两个特点：（１）腐蚀及其控制问题涉及所有生
产领域，腐蚀科学的发展对于国民经济的发展意义重大；（２）腐蚀科学的基础研究涉及物理化
学，电极过程动力学、金属学、材料力学，固体物理和表面科学等基础学科，是－－１＂７多学科交叉
渗透的边缘科学 鉴于以上所述，国家自然科学基金委员会已将 金属腐蚀与防护机理的研
究 列为重大项目，要求在下列两方面作出贡献：
１．通过对腐蚀与防护中的一些重要问题的基础性研究，加深对一些重要的腐蚀破坏过程
的发生原因和发展规律的认识，发展新的研究和监测手段，开拓新的腐蚀控制途径，为一些危
害性较大的腐蚀破坏的预测和控制提供理论基础，为腐蚀事故分析提供理论依据，为发展耐高
温腐蚀的金属材料与涂层，发展缓蚀剂，提高钝化膜的稳定性和发展抗腐蚀金属表面改性技术
等防护手段提供理论指导。
２．通过不同学科的科学工作者之间的合作，促进不同科学间的互相渗透，推动腐蚀科学
的发展，同时也为相关的基础学科的发展作出贡献。
二、项目内容简介
本重大项目共设置９个子课题，分属于３个领域：１．属于水溶液中的腐蚀与防护领域的课
题计４个，即合金阳极溶解动力学研究，钝化膜稳定性的研究，小孔腐蚀机理研究，缓蚀剂及其
作用机理研究；２属于高温腐蚀与防护领域的课题３个，即稀土对金属材料高温氧化与防护涂
层影响机理，金属一熔盐系统物理化学和耐热腐蚀台金及涂层的研究，金属材料在混合气氛中
的高温腐蚀及防护机理研究；３．属于环境敏感断裂及其控制领域的课题２个，即应力腐蚀规律
及机理研究，应力腐蚀控制的研究。
这一项目从１９８７年初开始，到１９９１年末结束。预期要达到的目标是：发表论文约１００
篇；在２－－３个科学问题的研究上达到国际先进水平，并争取由基础研究带动的应用研究取得
２０００万元经济效益。
参加这一项目研究工作的单位有：中国科学院的金属腐蚀与防护研究所和上海冶金研究
所，北京科技大学的金属物理系和表面科学与腐蚀工程系，武汉大学的环境科学系，天津大学
的材料科学与工程系，大连理工大学的化工系，厦门大学的化学系。为了促进不同单位之间的
合作与不同学科之间的渗透，每一个子课题至少有３个单位参加工作。
三、项目进展情况
１．研究工作的主要成果
在合金的阳极溶解动力学研究方面，证实了黄铜脱锌溶解过程的机理是铜离子的再沉析；
深人研究了Ｉｎ，Ｇａ等微量合金元素对于铝基牺牲阳极的阳极溶解行为的影响，在取得规律性
认识的基础上，发展了铝基牺牲阳极，性能达到国际先进水平。
在钝化膜的稳定性方面，广泛研究了不锈钢溅射微晶镀层的组织与结构、金属表面的预化 维普资讯 http://www.cqvip.com ８ 中国科学基金 １９９０年
学处理、金属表面注氮改性处理，钝化表面在水蒸汽气氛中的后处理以及交直流叠加的载波钝
化等对于钝化膜稳定性的影响，发现了多种提高钝化膜稳定性的新途径。这些发现，有的具有
应用前景，有的揭示了新的科学现象，值得进一步进行理论研究。对此，国外学者很感必趣，愿
与我们合作研究。
钝化膜的稳定性与钝化膜的破坏有关。为此，对钝化的金属电极在钝化膜破坏过程中的
电化学特徵及其与破坏过程的关系进行了深入研究，取得了三项比较重要的结果：１．推导出
表面为钝化膜复盖的金属电极的电化学阻抗谱（ＥＩＳ）方程式，首次从理论上证明，对于表面上
有钝化膜复盖的金属电极来说，实验测得的极化电阻只反映钝化膜表面的溶解特性，而与电荷
在钝化膜中迁移的电阻无关。应用这一理论公式，很好地阐释了为什么钝化金属在孔蚀诱导
期间的ＥＩＳ的共同特徵是有低频感抗成份，且这一感抗随时间衰减直至形成蚀孔时消失的现
象。２．对于孔蚀诱导期间的电化学噪声研究。在孔蚀诱导期间由于孔核的发生、发展和消亡
（再钝化）而引起的电位或电流波动称为孔蚀诱导期中的电化学噪声。系统地研究了多种腐蚀
体系的电化学噪声规律，导出了孔蚀诱导期电化学噪声的谱功率密度（ＳＰＤ）方程式。理论和
实验都证明，ＳＰＤ曲线在极低频率下具有 白噪声 的特征（功率与频率，无关），而在较高频
率下则具有厂 噪声的特征，且 的数值应在２与４之间。同时证明，可以依据 白噪声 水平
的高低或ｓＰＤ曲线上截止频率的高低来相对评估钝化膜在氯离子作用下的稳定性。３．研究
了钝化金属电极在含氯离子溶液中进行恒电位一恒电流（Ｐ＿Ｇ）切换时的电位响应曲线特征，
导出了响应曲线理论方程式，结合计算机技术的应用，可以通过实验曲线的拟合得到反映钝化
膜破坏过程特征的各个参数。应用这种方法，发现奥氏体不锈钢与铁素体不锈钢上的钝化膜
在氯离子作用下的破坏特征不同。ＳＥＭ观察证实了这一发现。
研究了钝化膜机械破坏后的裸金属再钝化时的瞬态阳极电流曲线，发现裸金属表面首先
进行阳极性吸附过程，然后继之以钝化膜的形成过程，并发现新鲜的裸金属表面的阳极极化曲
线Ｔａｆｅｌ斜率远高于通常的金属表面上所测得的数值。
此外还证实，对于不锈钢和钛合金的孔蚀过程，在蚀孔形成以前金属表面上先形成孔核，
而蚀孔则必须在孔核达到某一临界尺寸后才会形成。
在缓蚀剂作用机理方面，研究了ｓＣＮ一离子对于铁在酸溶液中的阴极析氢过程的阻滞作
用和对于阳极溶解过程的阻滞作用（ＳＣＮ－低浓度条件下）与加速作用（ＳＣＮ一较高浓度条件
下）的机理；证明了季磷盐类缓蚀剂在铁上的吸附服从Ｂｏｃｋｒｉｓ－Ｓｗｉｎｋｅｌ等温式，并发现在磷
酸溶液中ＳＣＮ一和ｒ离子与季磷盐有明显的缓蚀协同效应，且使缓蚀剂的吸附服从修正的
Ｂｏｃｋｒｉｓ等温式。
缓蚀剂通过在金属表面上的吸附影响金属表面状态而起到缓蚀作用。ＥＩＳ是一种重要的
研究金属电极表面过程的电化学方法。本项目在这方面取得的一项比较重要的理论研究收
获，是将定态过程的稳定性条件引入ＥＩＳ理论，除电极电位Ｅ外，还有１个和两个表面状态变
量影响电极反应速度，对其分别导出了法拉第导纳公式，并详细讨论了在这两种情况下可能出
现的ＥＩＳ图的类型和特徽，以及它们与法拉第导纳公式中各参数数值之间的对应关系。这一
理论研究成果突破了传统的用等效电路来解释ＥＩＳ的方法，使ＥＩＳ测量结果与电极反应动力
学参数之间建立起直接联系。这一成果引起国际同行的重视。
在基础研究带动下，还发展了一系列新的缓蚀剂品种和配方，如：从植物中提取的酸溶液 维普资讯 http://www.cqvip.com 第４期 曹楚南：金属腐蚀与防护机理的研究 ９
缓蚀剂（已投产）、表面聚合物缓蚀剂，新型高温酸液缓蚀剂，抑制油井中ＣＯ２腐蚀的缓蚀剂、
新的油溶性缓蚀剂（获国家发明奖）、能同时抑制锈层下“闭塞 区腐蚀的中性溶液缓蚀剂（已投
产）。利用后一研究成果，解决了抚顺市集中供热系统热水管道的保护问题，取得了较好的社
会和经济效益
在熔盐腐蚀和热腐蚀方面，发展了研究熔盐腐蚀过程的电化学方法。在铁、镍基台金表面
上涂覆ＣｅＯ２，或在熔盐中添加少量Ｃ￣Ｃ１３，对于这些合金在（ＮａＫ）ｓｏ４＋ＮａＣＩ熔盐中的腐
蚀能起到有效抑制作用。此外，还阐明了钢铁低温热腐蚀的发生机理。
高温氧化时生成的氧化膜对于金属高温氧化过程起到阻滞作用，但随着膜的增厚，膜中内
应力逐渐增大，这会导致氧化膜开裂而使氧化速度突然上升。因此研究氧化膜生长过程中开
裂的临界应力是金属高温氧化动力学研究中的一个重要环节。本项目发展了一种应用声发射
技术的原位测量金属氧化过程中氧化膜开裂临界应力的新技术，并应用这一技术研究了Ｔａ
等金属的高温氧化动力学行为。
在高温混合气体腐蚀方面取得的一项比较重要的研究成果，是建立了线性规划法和热力
学判断法两种计算优势区相图的方法和相应的计算机软件系统，绘制了Ｍ—ＳＯ２－Ｏ２，
Ｍ一￥２－Ｏ２， Ｍ－ＣＯ—ｏ２， Ｍ—Ｃｌ２一Ｏ２， Ｍ—Ｂｒ２—ｏ２， Ｍ—Ｎ２—ｏ２， Ｍ—Ｈ２Ｓ—ｏ２，
Ｍ—ＮＨ３一Ｏ２，Ｍ－ＨＣＩ—Ｏ２，Ｍ—Ｓ—Ｈ２ｏ等体系（Ｍ代表金属）的优势区相图。
润滑油的金属腐蚀与防护研究

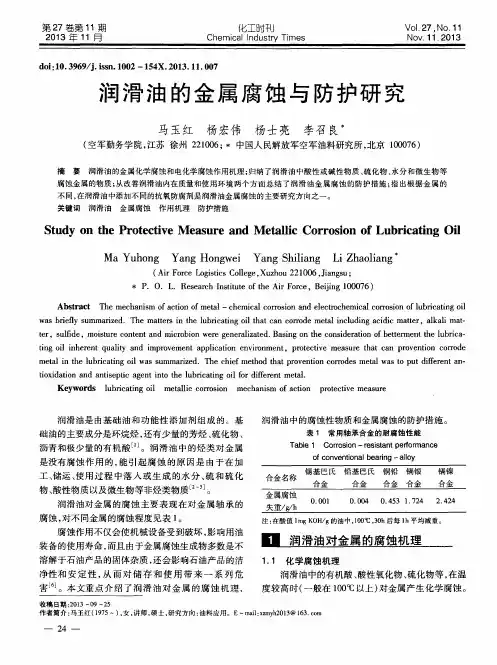

第２７卷第１ １期 ２０１３年１ １月 化工时刊 Ｃｈｅｍｉｃａｌ Ｉｎｄｕｓｔｒｙ Ｔｉｍｅｓ Ｖｏ１．２７．Ｎｏ．１１ Ｎｏｖ．１１．２０１３
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００２—１５４Ｘ．２０１３．１１．００７
润滑油的金属腐蚀与防护研究
马玉红 杨宏伟 杨士亮 李召良
（空军勤务学院，江苏徐州２２１００６；｛中国人民解放军空军油料研究所，北京１０００７６）
摘要润滑油的金属化学腐蚀和电化学腐蚀作用机理；归纳了润滑油中酸性或碱性物质、硫化物、水分和微生物等 腐蚀金属的物质；从改善润滑油内在质量和使用环境两个方面总结了润滑油金属腐蚀的防护措施；指出根据金属的 不同，在润滑油中添加不同的抗氧防腐剂是润滑油金属腐蚀的主要研究方向之一。 关键词润滑油金属腐蚀作用机理防护措施
Ｓｔｕｄｙ ｏｎ ｔｈｅ Ｐｒｏｔｅｃｔｉｖｅ Ｍｅａｓｕｒｅ ａｎｄ Ｍｅｔａｌｌｉｃ Ｃｏｒｒｏｓｉｏｎ ｏｆ Ｌｕｂｒｉｃａｔｉｎｇ Ｏｉｌ
Ｍａ Ｙｕｈｏｎｇ Ｙａｎｇ Ｈｏｎｇｗｅｉ Ｙａｎｇ Ｓｈｉｌｉａｎｇ Ｌｉ Ｚｈａｏｌｉａｎｇ
（Ａｉｒ Ｆｏｒｃｅ Ｌｏｇｉｓｔｉｃｓ Ｃｏｌｌｅｇｅ，Ｘｕｚｈｏｕ ２２ １ ００６，Ｊｉａｎｇｓｕ；
，ｌ＝Ｐ．０．Ｌ．Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ ｔｈｅ Ａｉｒ Ｆｏｒｃｅ，Ｂｅｉｊｉｎｇ １０００７６）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｍｅｃｈａｎｉｓｍ ｏｆ ａｃｔｉｏｎ ｏｆ ｍｅｔａｌ——ｃｈｅｍｉｃａｌ ｃｏｒｒｏｓｉｏｎ ａｎｄ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ｃｏｒｒｏｓｉｏｎ ｏｆ ｌｕｂｒｉｃａｔｉｎｇ ｏｉｌ
ｗａｓ ｂｒｉｅｆｌｙ ｓｕｍｍａｒｉｚｅｄ．Ｔｈｅ ｍａｔｔｅｒｓ ｉｎ ｔｈｅ ｌｕｂｒｉｃａｔｉｎｇ ｏｉｌ ｔｈａｔ ｃａｎ ｃｏｒｒｏｄｅ ｍｅｔａｌ ｉｎｃｌｕｄｉｎｇ ａｃｉｄｉｃ ｍａｔｔｅｒ．ａｌｋａｌｉ ｍａｔ— ｔｅｒ．ｓｕｌｆｉｄｅ，ｍｏｉｓｔｕｒｅ ｃｏｎｔｅｎｔ ａｎｄ ｍｉｃｒｏｂｉｏｎ ｗｅｒｅ ｇｅｎｅｒａｌｉｚａｔｅｄ．Ｂａｓｉｎｇ ｏｎ ｔｈｅ ｃｏｎｓｉｄｅｒａｔｉｏｎ ｏｆ ｂｅｔｔｅｒｍｅｎｔ ｔｈｅ ｌｕｂｒｉｃａ・
金属腐蚀机理及抗腐蚀技术
金属腐蚀机理及抗腐蚀技术
腐蚀是金属材料常见的一种损害方式。它是指金属表面在化学或电化学作用下遭受损害，通常导致材料的性能下降和寿命缩短。虽然一些金属如银、金等比较稳定，但其它金属在常温下或接触不适当条件下很容易发生腐蚀。如何防止金属腐蚀，是工程界长期以来的难题之一。
一、金属腐蚀的机理
金属腐蚀的机理较为复杂，主要有化学反应型和电化学反应型两种。
1.化学反应型
金属在遇到某些化学物质时，会和其发生化学反应，从而导致金属的化学成分发生变化，最终形成氧化物。金属外表形成氧化物层，外行称之为锈，通俗来说就是被腐蚀了。
2.电化学反应型
电化学反应型的腐蚀机理主要是由于金属表面的异质腐蚀电池形成了阳极和阴极之间的电化学反应。阳极表面出现金属离子，发生溶解，而阴极情况下保持了金属的完整性。其中阳极和阴极之间的差异赋予了形成电位，这种电位会影响金属的腐蚀程度。
电化学反应型的腐蚀过程比较复杂，其腐蚀机理与很多因素都有关，例如温度、PH值、流体速度等。其中最重要的腐蚀因素是金属质量和表面处理方式。一般情况下，金属质量优良的材料比较不容易腐蚀，而粗糙的金属表面则比光滑的面更易遭受腐蚀。
二、金属抗腐蚀技术 腐蚀是一种普遍存在于各个领域的问题，例如化工、轻工、航空航天、海洋工程等领域的金属结构。为了能够延长金属材料的使用寿命，提高金属的抗腐蚀能力，需要采取一系列的抗腐蚀技术。
1.物理防腐
物理防腐指的是通过改变物理状态来保护金属不被腐蚀。如在金属表面形成一层防护膜来防止腐蚀。这种方法优点是简单并且成本较低，但是该方法的防护效果不够长久。
2.化学防腐
化学防腐指使用某些化合物对金属表面进行防护处理，使其生成一层稳定的金属化合物膜，防止腐蚀的发生。这种方法防护效果相对较好，但是施工成本较高。
3.材料选择
在设计使用金属材料时，需要充分考虑其在使用环境中可能面临的腐蚀因素，并选择适合的金属材料才能有效防护。例如耐腐蚀性能极高的不锈钢，仪器、航空、医疗器械、食品工业等领域中都大量使用不锈钢。
硫酸盐对金属腐蚀机理的影响研究
硫酸盐对金属腐蚀机理的影响研究
硫酸盐是一种常见的无机化合物，广泛应用于工业生产、农业肥料和医药领域。但是，在某些情况下，硫酸盐可能对金属材料产生腐蚀作用。本文将探讨硫酸盐对金属腐蚀机理的影响。
一、硫酸盐的化学性质
硫酸盐是由硫酸根离子(SO42-)和金属离子组成的化合物。硫酸根离子具有较高的氧化能力，可以与金属发生氧化还原反应。在硫酸盐存在下，金属会发生失去电子的反应，从而形成与金属离子对应的硫酸盐。
二、硫酸盐对金属的腐蚀机理
1. 硫酸盐的电化学腐蚀
硫酸盐的腐蚀主要是通过电化学反应来进行的。当金属置于含有硫酸盐的溶液中时，硫酸根离子与金属表面发生电化学反应。在阳极区域，金属会失去电子变成金属离子，而在阴极区域，硫酸根离子接受电子成为硫酸分子。这个过程中涉及到电子的流动和离子的迁移，形成了金属腐蚀的电化学环路。电化学腐蚀是硫酸盐对金属腐蚀的主要机理之一。
2. 硫酸盐的物理腐蚀
除了电化学腐蚀外，硫酸盐还可能对金属材料产生物理腐蚀作用。硫酸盐具有很强的酸性，能够腐蚀金属表面形成氢气。氢气会在金属内部积聚，形成氢脆现象，导致金属材料发生脆性断裂。这种物理腐蚀对于高强度金属尤为严重，容易引起材料的疲劳破坏。
三、硫酸盐腐蚀的影响因素
1. 硫酸盐浓度
硫酸盐的腐蚀作用与其浓度密切相关。随着硫酸盐浓度的增加，腐蚀速度也会相应增加。这是因为浓硫酸盐溶液中的硫酸根离子浓度高，使金属表面电位下降，加速了电化学腐蚀的反应速率。
2. 温度
温度是影响硫酸盐腐蚀速率的重要因素之一。在一定温度范围内，随着温度的升高，硫酸盐的活性也会增加，腐蚀速率加快。这是因为高温条件下，反应速率较快，离子的迁移能力增强。
3. 金属材料的性质
不同金属对硫酸盐的腐蚀具有不同的抵抗能力。一般来说，耐蚀性较好的金属，如不锈钢等，对硫酸盐的腐蚀抵抗能力较强。而对于一些容易被腐蚀的金属，如铁和铜等，硫酸盐的腐蚀作用更为明显。
四、硫酸盐腐蚀的防护措施
氯离子腐蚀机理及防护

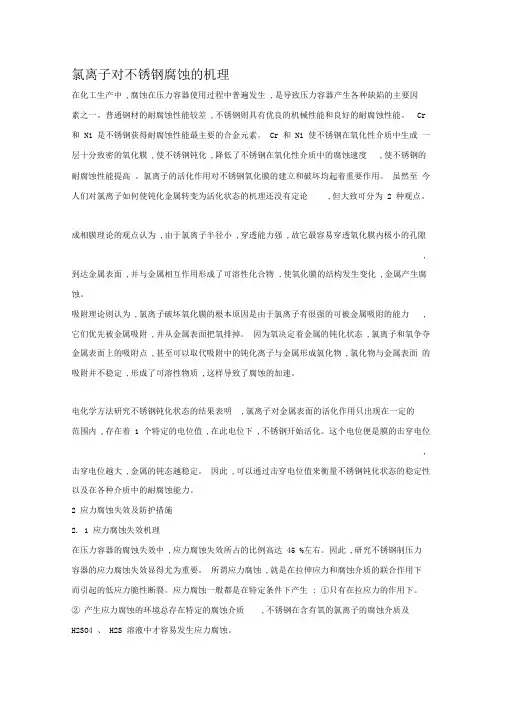

氯离子对不锈钢腐蚀的机理
在化工生产中 ,腐蚀在压力容器使用过程中普遍发生 ,是导致压力容器产生各种缺陷的主要因
素之一。普通钢材的耐腐蚀性能较差 ,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。 Cr
和 Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。 Cr 和 Ni 使不锈钢在氧化性介质中生成 一层十分致密的氧化膜 ,使不锈钢钝化 ,降低了不锈钢在氧化性介质中的腐蚀速度 ,使不锈钢的
耐腐蚀性能提高 。氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。 虽然至 今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论 ,但大致可分为 2 种观点。
成相膜理论的观点认为 ,由于氯离子半径小 ,穿透能力强 ,故它最容易穿透氧化膜内极小的孔隙 ,
到达金属表面 ,并与金属相互作用形成了可溶性化合物 ,使氧化膜的结构发生变化 ,金属产生腐
蚀。
吸附理论则认为 ,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力 ,
它们优先被金属吸附 ,并从金属表面把氧排掉。 因为氧决定着金属的钝化状态 ,氯离子和氧争夺
金属表面上的吸附点 ,甚至可以取代吸附中的钝化离子与金属形成氯化物 ,氯化物与金属表面 的吸附并不稳定 ,形成了可溶性物质 ,这样导致了腐蚀的加速。
电化学方法研究不锈钢钝化状态的结果表明 ,氯离子对金属表面的活化作用只出现在一定的
范围内 ,存在着 1 个特定的电位值 ,在此电位下 ,不锈钢开始活化。这个电位便是膜的击穿电位 ,
击穿电位越大 ,金属的钝态越稳定。 因此 ,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性
以及在各种介质中的耐腐蚀能力。
2 应力腐蚀失效及防护措施
2. 1 应力腐蚀失效机理
在压力容器的腐蚀失效中 ,应力腐蚀失效所占的比例高达 45 %左右。因此 ,研究不锈钢制压力
容器的应力腐蚀失效显得尤为重要。 所谓应力腐蚀 ,就是在拉伸应力和腐蚀介质的联合作用下
金属腐蚀的实验报告(3篇)

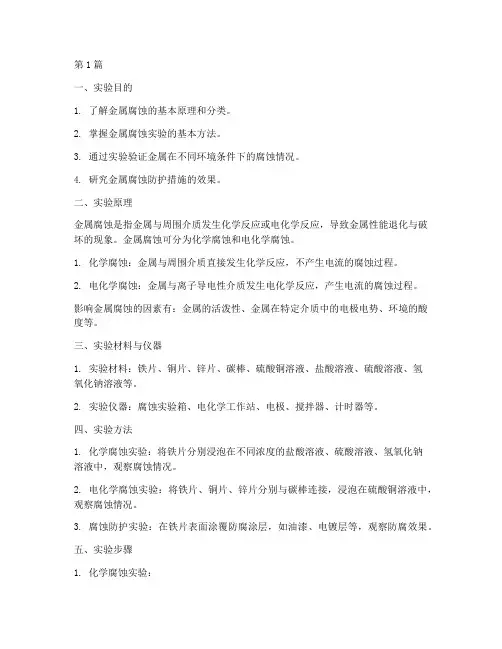

第1篇
一、实验目的
1. 了解金属腐蚀的基本原理和分类。
2. 掌握金属腐蚀实验的基本方法。
3. 通过实验验证金属在不同环境条件下的腐蚀情况。
4. 研究金属腐蚀防护措施的效果。
二、实验原理
金属腐蚀是指金属与周围介质发生化学反应或电化学反应，导致金属性能退化与破坏的现象。金属腐蚀可分为化学腐蚀和电化学腐蚀。
1. 化学腐蚀：金属与周围介质直接发生化学反应，不产生电流的腐蚀过程。
2. 电化学腐蚀：金属与离子导电性介质发生电化学反应，产生电流的腐蚀过程。
影响金属腐蚀的因素有：金属的活泼性、金属在特定介质中的电极电势、环境的酸度等。
三、实验材料与仪器
1. 实验材料：铁片、铜片、锌片、碳棒、硫酸铜溶液、盐酸溶液、硫酸溶液、氢氧化钠溶液等。
2. 实验仪器：腐蚀实验箱、电化学工作站、电极、搅拌器、计时器等。
四、实验方法
1. 化学腐蚀实验：将铁片分别浸泡在不同浓度的盐酸溶液、硫酸溶液、氢氧化钠溶液中，观察腐蚀情况。
2. 电化学腐蚀实验：将铁片、铜片、锌片分别与碳棒连接，浸泡在硫酸铜溶液中，观察腐蚀情况。
3. 腐蚀防护实验：在铁片表面涂覆防腐涂层，如油漆、电镀层等，观察防腐效果。
五、实验步骤
1. 化学腐蚀实验： a. 将铁片分别浸泡在不同浓度的盐酸溶液、硫酸溶液、氢氧化钠溶液中，记录浸泡时间。
b. 观察铁片表面腐蚀情况，记录腐蚀程度。
c. 分析腐蚀原因。
2. 电化学腐蚀实验：
a. 将铁片、铜片、锌片分别与碳棒连接，浸泡在硫酸铜溶液中，记录浸泡时间。
b. 观察铁片、铜片、锌片表面腐蚀情况，记录腐蚀程度。
c. 分析腐蚀原因。
3. 腐蚀防护实验：
a. 在铁片表面涂覆防腐涂层，如油漆、电镀层等。
b. 将涂覆后的铁片浸泡在腐蚀溶液中，观察腐蚀情况。
c. 分析防腐效果。
六、实验结果与分析
1. 化学腐蚀实验结果：
a. 铁片在盐酸溶液中腐蚀最快，硫酸溶液次之，氢氧化钠溶液中腐蚀最慢。
金属材料的腐蚀与防护

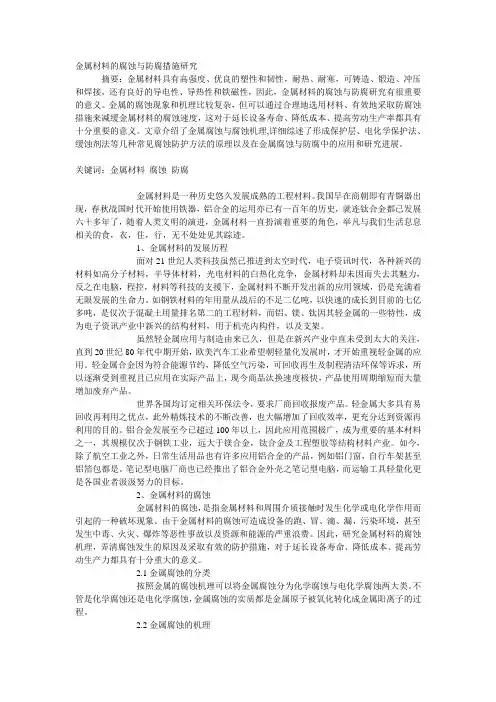

金属材料的腐蚀与防腐措施研究
摘要：金属材料具有高强度、优良的塑性和韧性，耐热、耐寒，可铸造、锻造、冲压和焊接，还有良好的导电性、导热性和铁磁性，因此，金属材料的腐蚀与防腐研究有很重要的意义。金属的腐蚀现象和机理比较复杂，但可以通过合理地选用材料、有效地采取防腐蚀措施来减缓金属材料的腐蚀速度，这对于延长设备寿命、降低成本、提高劳动生产率都具有十分重要的意义。文章介绍了金属腐蚀与腐蚀机理,详细综述了形成保护层、电化学保护法、缓蚀剂法等几种常见腐蚀防护方法的原理以及在金属腐蚀与防腐中的应用和研究进展。
关键词：金属材料 腐蚀 防腐
金属材料是一种历史悠久发展成熟的工程材料。我国早在商朝即有青铜器出现，春秋战国时代开始使用铁器，铝合金的运用亦已有一百年的历史，就连钛合金都已发展六十多年了，随着人类文明的演进，金属材料一直扮演着重要的角色，举凡与我们生活息息相关的食，衣，住，行，无不处处见其踪迹。
1、金属材料的发展历程
面对21世纪人类科技虽然已推进到太空时代，电子资讯时代，各种新兴的材料如高分子材料，半导体材料，光电材料的白热化竞争，金属材料却未因而失去其魅力，反之在电脑，程控，材料等科技的支援下，金属材料不断开发出新的应用领域，仍是充满着无限发展的生命力。如钢铁材料的年用量从战后的不足二亿吨，以快速的成长到目前的七亿多吨，是仅次于混凝土用量排名第二的工程材料，而铝、镁、钛因其轻金属的一些特性，成为电子资讯产业中新兴的结构材料，用于机壳内构件，以及支架。
虽然轻金属应用与制造由来已久，但是在新兴产业中直未受到太大的关注，直到20世纪80年代中期开始，欧美汽车工业希望朝轻量化发展时，才开始重视轻金属的应用。轻金属合金因为符合能源节约，降低空气污染，可回收再生及制程清洁环保等诉求，所以逐渐受到重视且已应用在实际产品上，现今商品汰换速度极快，产品使用周期缩短而大量增加废弃产品。
浅析金属材料的腐蚀与防护
浅析金属材料的腐蚀与防护
摘要：本文仅介绍了金属材料腐蚀和腐蚀的发展，金属腐蚀产物的危害和影响，并详细探讨了如何改善金属锉的使用环境，改善金属锉的状况，改善金属边缘的创造。 .保护层。 、电化学 腐蚀防护的原理及其在金属腐蚀防护中的主要应用，讨论了金属腐蚀防护的研究与发展。
关键词：金属腐蚀；危险;影响因素；抗腐蚀
金属材料是当今我们生活中使用最多的材料，也用于建筑施工。然而，金属材料的腐蚀对我们的工程项目造成了严重和危险的损害。据统计，每年金属材料因防腐蚀而报废的比例高达钢材的10%，因此，有必要研究腐蚀钢的内在规律，研究合适的腐蚀钢和新型防腐材料。
1. 金属材料的腐蚀与腐蚀机理
金属腐蚀可分为化学腐蚀、电化学腐蚀和生物腐蚀等不同类型，其中电化学腐蚀是指金属成型桩在液体中的腐蚀。事实上，由于大部分金属是通过工厂的能源冶炼过程从矿石中提取出来的，它们从矿石形态转变为元素形态成为金属。在一般腐蚀过程中，金属会失去电子而变成离子形式，同时这个过程伴随着能量的释放，这将使金属材料的热力学自由能完全降低。 .使金属得到控制，材料原有的稳定性不被外界破坏。因此，金属腐蚀确实是由热力学不稳定状态引起的，根据热力学，它是一种自发的转变过程，狭义的金属腐蚀是指金属与环境之间的物理化学关系。发生，导致金属产品的变化和对金属系统运行的破坏，广义上是指由于材料与环境的反应而导致材料的破坏及其产物的破坏[1]。金属材料的腐蚀过程是一个非常复杂的过程，材料的分类也多种多样，根据腐蚀环境分为海洋腐蚀和国内腐蚀；腐蚀过程可分为化学腐蚀、电化学腐蚀。
2. 金属材料腐蚀的危害和影响
2.1 金属腐蚀的危害
金属材料腐蚀的危险是多方面的，包括间接危险和直接危险；公民自己有危险，伟大的工程也有危险。具体危害包括以下内容。
(1)金属腐蚀会直接或间接对人造成严重的伤害和安全。这其中的例子不胜枚举，这方面的建议和干预是非常痛苦和广泛的。 (2)金属腐蚀造成财产和生命的巨大损失。有些腐蚀实际发生在设备中（如应力腐蚀和疲劳腐蚀），在人们不知情的情况下造成严重事故，造成严重的财务问题和对同一个人的损害。例如，在 1980 年代，一架载有数百名乘客的波音 747 在飞行过程中因压力而坠毁，导致数百人死亡 [2]。
金属的电化学腐蚀与防护
金属的电化学腐蚀与防护
摘要：金属腐蚀是自发的普遍存在的一种现象，它对人类社会产生巨大的危害，对金属材料的腐蚀进行防护是十分必要的，本文主要介绍了金属电化学腐蚀机理，以及金属防腐方法。
关键词：金属、腐蚀机理、防腐蚀
一、 前言
金属材料的腐蚀，是指金属材料和周围介质接触时发生化学或电化学作用而引起的一种破坏现象。对于金属而言，在自然界大多是以金属化合物的形态存在。从热力学的观点来看，除了少数贵金属(如金、铂等)外，各种金属都有转变成离子的趋势。因此，金属元素比它们的化合物具有更高的自由能，必然有自发地转回到热力学上更稳定的自然形态——氧化物的趋势。
电化学保护是指在电化学腐蚀系统中，通过施加外加电流将被保护金属的电位移向免蚀区或钝化区，以降低金属腐蚀程度，这是一项经济而有效的腐蚀控制措施。在一定条件下，电化学保护不仅能防止金属在海水、土壤或化工介质中的腐蚀，而且还能防止金属发生全面腐蚀和局部腐蚀。若将电化学保护与涂料、缓蚀剂联合起来，可取的更好的防止金属腐蚀的效果。目前电化学保护技术已广泛应用于造船、海洋工程、石油和化工等部门，并作为一种标准的防腐蚀措施列入规范与法规之中。 由于金属材料的腐蚀可造成设备的跑、冒、滴、漏，污染环境，甚至发生中毒、火灾 、爆炸等恶性事故以及资源和能源的严重浪费，因此腐蚀的防护成为急需发展的学科,研究金属材料的腐蚀机理，弄清腐蚀发生的原因及采取有效的防护措施，对于延长设备寿命、降低成本、提高劳动生产力都具有十分重大的意义。
二、金属的电化学腐蚀机理
1、腐蚀概念
金属表面由于外界介质的化学或电化学作用而造成的变质及损坏的现象或过程称为腐蚀。
2、电化学腐蚀机理
反应过程同时有阳极失去电子的阳极反应，阴极获得电子的阴极反应以及电子的流动，其历程服从电化学动力学的基本规律。
绝大多数情况下，由于金属表面组织结构不均匀，上述的一对电化学反应分别在金属表面的不同区域进行在。例如当把碳钢放在稀盐酸中时，在钢表面铁素体处进行的是阳极反应（即Fe→Fe2++2e-），而在钢表面碳化铁处进行的则是阴极去极化反应（即2H++2e-→H2↑）。与这一对电化学反应进行的同时，则有电子不断地从铁素体流向碳化铁。我们把发生阳极反应的区域叫做阳极区，铁素体是阳极；把发生阴极反应的区域叫做阴极区，碳化铁是阴极；而在阳极与阴极之间不断地有电子流动。这种情况和电池的工作情况极为类似，只不过这里的阳极（铁）和阴极（碳化铁）的数目极多，面积极小，靠的极近而已，所以通常称它为腐蚀微电池。 金属的电化学腐蚀之所以采取腐蚀微电池的形式，一方面是由于金属表面存在着各种各样的电化学不均匀性，为电化学反应的空间分离准备了客观条件；另一方面则是由于这两个反应分地区进行时遇到的阻力较小，因而在能量消耗上对反应的进行有利。但是从防止和减少腐蚀的观点看，这当然是不利的，我们应当设法尽量减少或消除金属表面的电化学不均匀性。
金属的腐蚀与防护
绪 论
金属腐蚀的定义 : 金属材料和环境介质发生化学或电化学作用，引起材料的退化与破坏称为金属的腐蚀.
本课程研究的内容
• 1. 研究金属和周围介质作用时所发生的化学或电化学的现象、机理及其一般规律。
• 2. 研究各种条件下金属材料的防止腐蚀的方法和措施。
三、金属腐蚀与防护的重要性
经济损失：
• 直接损失：指采用防护技术的费用和发生腐蚀破坏以后的维修、更换费用和劳务费用。
• 间接损失：指设备发生腐蚀破坏造成停工、停产；引起的物资跑、冒、滴、漏损失；对环境污染以至爆炸、火灾等事故的间接损失更是无法估量。
第一章 金属材料的高温化学腐蚀
第一节 概 述
一、高温化学腐蚀定义：
高温化学腐蚀是研究金属材料和与它接触的环境介质在高温条件下所发生的界面反应过程的科学。
金属高温腐蚀与常温腐蚀的区别：
高温腐蚀：主要是以界面的化学反应为特征。常温腐蚀：主要是电化学过程 。
金属材料的高温腐蚀反应式：
Me （金属） +X （介质） --MeX （ 腐蚀产物）
二、高温腐蚀分类
按环境介质状态分
1）高温气态介质腐蚀（2）高温液态介质腐蚀（3）高温固态介质腐蚀
（1）高温气态介质腐蚀：
气态介质中包括有单质气体分子。非金属化合物气体分子。金属氧化物气态分子，和金属盐气态分子。由于这种高温腐蚀是在高温，干燥的气体分子环境中进行的，所以常被称为“高温气体腐蚀”“干腐蚀”“化学腐蚀”。
（2）高温液态介质腐蚀：
液态介质（包括液态金属，液态融盐及低熔点氧化物）对固态金属材料的高温腐蚀。这种腐蚀包括界面化学反应，也包括液态物质对固态物质的溶解。
（3）高温固态介质腐蚀：
金属材料在带有腐蚀性的固态颗粒状物质的冲刷下发生的高温腐蚀。这类腐蚀包括固态燃灰与盐颗粒对金属材料的腐蚀。又包括这些固态颗粒状物质对金属材料表面的机械磨损，所以人们又称为“磨蚀”或“冲蚀”。
碱性溶液中金属腐蚀机理分析
碱性溶液中金属腐蚀机理分析
碱性溶液中金属腐蚀机理分析
腐蚀是金属与环境中一种不可避免的相互作用，导致金属表面的损坏和材料性能的下降。金属腐蚀机理是一个复杂的过程，受多种因素的影响，包括溶液的酸碱度、温度、流动性等。本文将重点详细分析碱性溶液中金属腐蚀机理。
碱性溶液（如NaOH、KOH等）中的金属腐蚀是由于溶液中存在的氢氧根离子（OH-），它们具有强氧化性，能与金属表面上的金属离子发生还原反应，从而引起金属腐蚀。碱性溶液中金属腐蚀的主要过程包括溶液的电解、金属的溶解和产物的析出。
首先，溶液的电解是金属腐蚀过程中的关键步骤。在碱性溶液中，水分子可以发生电离，产生氢离子（H+）和氢氧根离子（OH-），形成电解质。当金属与碱性溶液接触时，金属表面会被溶液中的氢离子和氢氧根离子吸附并电离成金属离子，并释放出电子。这个过程可以形象地描述为：
M(s) → M(n+) + ne-
M表示金属，n+表示金属离子的电荷，e-表示释放出的电子。这些金属离子在溶液中扩散，导致金属表面的损失。
其次，金属的溶解是金属腐蚀的主要过程。金属离子释放出来后，在溶液中发生化学反应，形成溶解产物。以铁（Fe）为例，它在碱性溶液中的溶解可以由下述反应描述：
Fe(n+) + 2OH- → Fe(OH)2(s)
上述反应中，金属离子与氢氧根离子结合生成的铁(II)氢氧化物是一种颗粒状的固体，常以混浊物的形式存在。这是一种典型的金属腐蚀产物，会随着腐蚀过程的进行而在金属表面积聚，进一步增加腐蚀速度。
最后，产物的析出是金属腐蚀过程中的重要环节。产物的析出可以进一步减慢腐蚀速度，因为析出物会阻碍金属离子与溶液中氢离子和氢氧根离子的接触，降低溶解速度。当金属离子与溶液中的其他物质反应生成稳定的氢氧化物或其他化合物时，会形成一层保护膜，从而减缓腐蚀过程。
综上所述，碱性溶液中金属腐蚀的机理主要涉及溶液的电解、金属的溶解和产物的析出。这些过程相互作用，共同导致金属表面的损坏和腐蚀速度的增加。研究金属腐蚀机理有助于我们理解金属在不同环境中的腐蚀行为，并提出相应的腐蚀防护措施。对于碱性溶液中金属腐蚀机理的深入研究，可以为防止金属腐蚀提供重要的理论基础和实践指导。继续写相关内容
