机械与装备工程学院 课程设计说明书 （2016/2017学年第 1学期）
课程名称 ： 机械设计课程设计 题 目 ： 搬运机械手的设计 专业班级 ： 机械设计制造及其自动化 学生姓名 ： 学 号： ********* 指导教师 ： 设计周数 ： 2周
设计成绩 ： 2016年 12月 31日 目录 第一章 绪论 .................................................... 1 1.1 机械手的应用现状 .................................................... 1 1.2 机械手研究的目的、意义 .............................................. 1 1.3 设计时要解决的几个问题 .............................................. 1
第二章 机械手总体方案的设计 .................................... 3 2.1 机械手的系统工作原理及组成 .......................................... 3 2.2 机械手的基本结构及工作流程 .......................................... 3
第三章 机械手的方案设计及其主要参数............................. 5 3.1 坐标形式和自由度选择 ................................................ 5 3.2 执行机构 ............................................................ 5 3.3 驱动系统 ............................................................ 6 3.4 控制系统 ............................................................ 7
第四章 结构设计及优化 .......................................... 8 4.1手部夹紧气缸的设计 ................................................... 8 4.1.1手部夹紧气缸的设计 ............................................. 8 4.1.2 确定气缸直径 ................................................... 9 4.1.3 气缸作用力的计算及校核 ......................................... 9 4.1.4 缸筒壁厚的设计 ................................................ 10 4.1.5 气缸的基本组成部分及工作原理 .................................. 10 4.2手臂结构优化设计 .................................................... 10 4.2.1问题描述 ...................................................... 10 4.2.2设计分析 ...................................................... 10 4.2.3建立数学模型 .................................................. 12 4.2.4优化计算 ...................................................... 13 4.2.5优化结果分析 .................................................. 16
第五章 Adams运动仿真 .......................................... 17
总结与展望 .................................................... 20 机械手课程设计说明书 摘 要
机械手是近几十年发展起来一种高科技自动化生产设备，它对稳定、提高产品质量、提高生产效率、改善劳动条件和产品的快速更新换代起着十分重要的作用，随着工业机械化和自动化的发展以及气动技术自身的一些优点，气动机械手已经广泛应用在生产自动化的各个行业。 本设计中的搬运机械手的动作由气动缸驱动，气动缸由相应的电磁阀来控制，电磁阀由PLC控制。驱动执行元件完成，能十分方便的嵌入到各类工业生产线中。 本文中对机械手臂运用MATLAB算法进行优化设计，它使得优化过程变得非常简单、容易理解和掌握，从而避免编写各种复杂的运算程序，提高了设计效率。 用 ADAMS 软件建立虚拟样机进行仿真并优化参数，得出了机械手的运动过程的演示动画，发现设计结构能有机地结合在一起，工作平稳，并在指定的速度和负载等参数下得出了所需要的驱动力和结构参数等。虚拟样机代替物理样机对工程机械进行创新设计、测试和评估，可以降低设计成本，缩短开发周期，而且设计质量和效率都可以得到提高。
关键词:机械手，气动 ，优化设计，仿真 机械手课程设计说明书
1 第一章 绪论
1.1 机械手的应用现状 工业机械手最早应用在汽车制造工业，常用于焊接、喷漆、上下料和搬运。工业机械手延伸和扩大了人的手足和大脑功能，它可替代人从事危险、有害、有毒、低温和高温等恶劣环境中工作：代替人完成繁重、单调重复劳动，提高劳动生产率，保证产品质量。目前主要应用与制造业中，特别是电器制造、汽车制造、塑料加工、通用机械制造及金属加工等工业。工业机械手与数控加工中心，自动搬运小车与自动检测系统可组成柔性制造系统和计算机集成制造系统，实现生产自动化。随着生产的发展，功能和性能的不断改善和提高，机械手的应用领域日益扩大。
1.2 机械手研究的目的、意义 （1）以提高生产过程中的自动化程度 应用机械手有利于实现材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化的程度，从而可以提高劳动生产率和降低生产成本。 （2）以改善劳动条件，避免人身事故 在高温、高压、低温、低压、有灰尘、噪声、臭味、有放射性或有其他毒性污染以及工作空间狭窄的场合中，用人手直接操作是有危险或根本不可能的，而应用机械手即可部分或全部代替人安全的完成作业，使劳动条件得以改善。 在一些简单、重复，特别是较笨重的操作中，以机械手代替人进行工作，可以避免由于操作疲劳或疏忽而造成的人身事故。 （3）可以减轻人力，并便于有节奏的生产 应用机械手代替人进行工作，这是直接减少人力的一个侧面，同时由于应用机械手可以连续的工作，这是减少人力的另一个侧面。因此，在自动化机床的综合加工自动线上，目前几乎都没有机械手，以减少人力和更准确的控制生产的节拍，便于有节奏的进行工作生产。 综上所述，有效的应用机械手，是发展机械工业的必然趋势。
1.3 设计时要解决的几个问题
（1）具有足够的握力(夹紧力) 在确定手指的握力时，除考虑工件重量外，还应考虑在传送或操作过程中所产生的惯性力和振动，以保证工件不致产生松动或脱落。 机械手课程设计说明书 2 （2）手指间应具有一定的开闭角 两手指张开与闭合的两个极限位置所夹的角度称为手指的开闭角。手指的开闭角应保证工件能顺利进入或脱开，若夹持不同直径的工件，应按最大直径的工件考虑。对于移动型手指只有开闭幅度的要求。 （3）保证工件准确定位 为使手指和被夹持工件保持准确的相对位置，必须根据被抓取工件的形状，选择相应的手指形状。例如圆柱形工件采用带“V”形面的手指，以便自动定心。 （4）具有足够的强度和刚度 手指除受到被夹持工件的反作用力外，还受到机械手在运动过程中所产生的惯性力和振动的影响，要求有足够的强度和刚度以防折断或弯曲变形，当应尽量使结构简单紧凑，自重轻，并使手部的中心在手腕的回转轴线上，以使手腕的扭转力矩最小为佳。 （5）考虑被抓取对象的要求 根据机械手的工作需要，通过比较，我们采用的机械手的手部结构是一支点两指回转型，由于工件多为圆柱形，故手指形状设计成V型。 机械手课程设计说明书
3 第二章 机械手总体方案的设计
2.1 机械手的系统工作原理及组成
图2.1 机械手的系统工作原理框图 机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。在PLC程序控制的条件下，采用气压传动方式，来实现执行机构的相应部位发生规定要求的，有顺序，有运动轨迹，有一定速度和时间的动作。同时按其控制系统的信息对执行机构发出指令，必要时可对机械手的动作进行监视，当动作有错误或发生故障时即发出报警信号。位置检测装置随时将执行机构的实际位置反馈给控制系统，并与设定的位置进行比较，然后通过控制系统进行调整，从而使执行机构以一定的精度达到设定位置。
2.2 机械手的基本结构及工作流程
机械手是一个水平、垂直运动的机械设备，用来将工件由左工作台搬到右工作台。有上升、下降运动，左移、右移运动和夹紧、放松动作和位置控制。简易机械手在各类全自动和半自动生产线上应用得十分广泛，主要用于零部件或成品在固定位置之间的移动，替代人工作业，实现生产自动化。本设计中的机械手采用上下升降加平面转动式结构，机械手的动作由气动缸驱动，气动缸由相应的电磁阀来控制，电磁阀由PLC 控制驱动执行元件完成，能十分方便的嵌入到各类工业生产线中。
控制系统（PLC）
位置检测装置 手臂 手部
立柱 被抓取物品
驱动系统 （气压传动） 执行机构

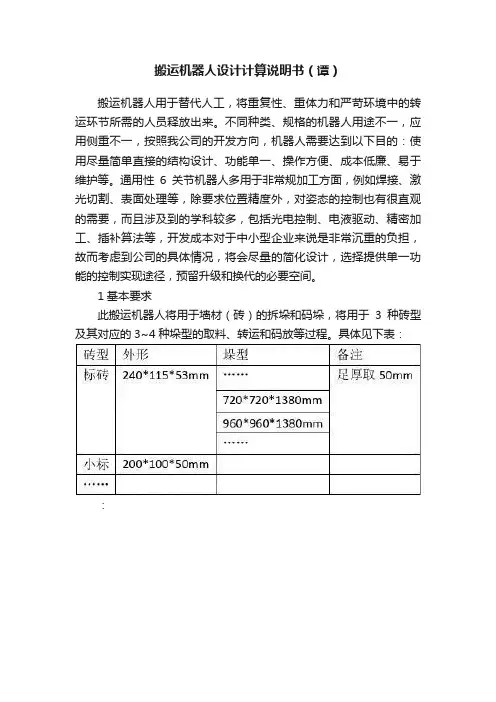

搬运机器人设计计算说明书（谭）
搬运机器人设计计算说明书（谭）搬运机器人用于替代人工，将重复性、重体力和严苛环境中的转运环节所需的人员释放出来。
不同种类、规格的机器人用途不一，应用侧重不一，按照我公司的开发方向，机器人需要达到以下目的：使用尽量简单直接的结构设计、功能单一、操作方便、成本低廉、易于维护等。
通用性6关节机器人多用于非常规加工方面，例如焊接、激光切割、表面处理等，除要求位置精度外，对姿态的控制也有很直观的需要，而且涉及到的学科较多，包括光电控制、电液驱动、精密加工、插补算法等，开发成本对于中小型企业来说是非常沉重的负担，故而考虑到公司的具体情况，将会尽量的简化设计，选择提供单一功能的控制实现途径，预留升级和换代的必要空间。
1基本要求此搬运机器人将用于墙材（砖）的拆垛和码垛，将用于3种砖型及其对应的3~4种垛型的取料、转运和码放等过程。
具体见下表：：图 1 参考垛型图1.1工作任务定点取砖、转运、并码成实心垛1.2本体构造工业用6关节机器人本体可以分为两个部分：第1~3关节用于机器人精确定位，第4~6关节用于机器人的姿态控制。
搬运机器人末端执行器（下文称为手爪）的姿态只需要一种，即：垂直取放：手爪基准面垂直于Z轴；侧面取放：手爪基准面垂直于X或Y轴；如不考虑手爪自身的运动和控制方式，正常情况下机器人本体（下文称为本体）只需要4个关节。
1.3控制方式单活动关节一般需要一套执行部件（电机、减速机、驱动器）。
本次设计的本体将已720*720*7380mm 的砖垛进行分析、测试和复核的等计算过程，并采用垂直取放形式。
第1~3关节均需要独立的执行部件，第4关节可以采用平面四杆机构对手爪姿态进行限制，即，第4关节将作为一个被动关节进行设计，而不再需要单独的执行部件。
本体定位和手爪姿态需要联控，而手爪动作则是本体就位之后的环节。
（要实现预期的功能，需考虑下图中注明的2个问题）2工作空间开放式的工作方式对本体限制最少，能够尽量减少高速联动对本体的影响，并且可以降低误差插补的难度，而实际的应用中，机器人的工作总是会受到一定的限制，例如设备排布、人员安全、厂房条件等。
机械手设计说明书
1 设计项目名称机械装备项目--机械手课程设计2 设计目的利用设计的机械手夹起形状为正六边体，质量为5kg工件，并运送到工作台。
设计的过程主要解决的问题如下：（1）工件的重量和外形尺寸问题：工件质量5kg，半径在90-110mm范围内。
（2）工件的外形问题：工件的横截面为正六边形，夹紧的过程要解决夹到棱边的问题。
（3）各零部件的工艺问题：零部件应有良好的工艺性，可用最简单，常见的工艺（铸，车，铣，钻等），实现零部件的加工。
（4）整体的稳定性，灵活性保证问题：各部件协调工作，保证装配体的工作稳定：如齿轮齿条配合，连杆配合等的稳定性考虑；保证机械手总体质量小，惯性小，灵活可靠。
3 设计方案说明3.1机械手工作原理图1 拆去底板装配图工作过程：液压缸产生推力，推动齿条来回移动，齿轮与齿条啮合旋转，齿轮带动四连杆转动，连杆推动夹板夹住工件。
3.2结构说明3.2.1执行机构：夹板图2 夹板1）特点夹板在竖直方向上有采用铰接，可自动调整到与工件位置相平行的状态，夹板上有滚花工艺，增大摩擦系数，保证夹起的工件不滑落。
2）尺寸根据工件的外形尺寸，确定夹板长×宽为：80×50，根据经验，采用厚度为5mm的钢板。
3.2.2传动链1、四连杆机构图4 四连杆机构1）特点四连杆机构铰链连接的部分采用滑动轴承，安装尺寸小，润滑方便，四连杆运动摩擦小；连杆机构在未到达死点的位置下工作，机构工作可靠；连杆机构可以保证使夹板平行运动，从而保证夹板与工件表面平行，夹板接触工件时受力均匀，可平稳夹住工件，增强了整体装夹的稳定性。
2）尺寸计算图5 结构简图确定L2：因为机械手要夹紧的工件的范围是90～110mm，故L2＝L1=(110+19×2-40)÷2=54mm留下一定的设计余量，选L2=60mm。
确定L3：为了能够装夹不同高度的工件，同时选择L5=40mm，连杆的长度L3应满足：L3=L5+h=87.5mm，取L3=90mm。
机械手电气设计说明书
设计的任务（一）、基本情况介绍机械手结构、动作与控制要求机械手在专用机床及自动生产线上应用十分广泛，主要用于搬动或装卸零件的重复动作，以实现生产自动化。
本设计中的机械手采用关节式结构。
各动作由液压驱动，并右电磁阀控制。
动作顺序及各动作时间的间隔采用按时间原则控制的电气控制系统。
机械手的结构如图8-13所示，主要由手指1、手腕2、小臂3、和大臂5等几部分组成。
料架6为旋转式，由料盘和棘轮机构组成。
每转动一定角度（由工件数决定）以保证待加工零件4对准机械手。
机械手各动作与相应电磁阀动作关系如表8-4所示。
以镗孔专用机床加工零件的上料、下料为例，机械手的动作顺序是：由原始位置将以加工好的工件卸下，放回料架，等料架转过一定角后，再将未加工零件拿起，送到加工位置，等待镗孔加工结束，再将加工完毕工件放回料架，如此重复循环。
图8-13 机械手的外形及其与料架的配置1-手部2-手腕3-小臂4-工件5-大臂6料架(二)、拖动情况介绍具体动作顺序是：原始位置（装好工件等待加工位置，其状态是大手臂竖立，小手臂伸出并处于水平位置，手腕很横移向右，手指松开）——手指夹紧（抓住卡盘上的工件）——松卡盘——手腕左移（从卡盘上卸下已加工好的工件）——小手臂上摆——大手臂下摆——手指松开（工件放回料架）——小手臂收缩——料架转位——小手臂伸出——手指夹紧（抓住未加工零件）——大手臂上摆（取送零件）——小手臂下摆——手腕右移（将工件装到机床的主轴卡盘中）——卡盘收紧——手指松开，等待加工。
表8-4 电磁阀状态表求。
（三）、设计要求1）加工中上料、下料各动作采用自动循环。
2）各动作之间应有一定的延（由时间继电器调定）。
3）机械手各部分应能单独动作，以便于调整及维修。
4）油泵电机（采用Y100L2-4.3KW）及各电磁阀运行状态应有指示。
5）应有必要的电气保护与联锁环节。
二、设计过程（一）、总体方案选择说明机械手的分类工业机械手的种类很多，关于分类的问题，目前在国内尚无统一的分类标准，在此暂按使用范围、驱动方式和控制系统等进行分类。
