石墨烯远红外电热膜 电热板——作业指导书
基于石墨烯电热膜采暖系统的使用性能分析研究
石墨烯电热膜采暖系统是指在地面铺设一层石墨烯电热膜作为发热源，通过温控器作为发热控制端而进行取暖的一种方式[1]。
石墨烯电热膜采暖是近十几年来才新兴起来的一种采暖方式，其原理为通过面状的石墨烯电热膜发热，将热能转换成辐射能，通过电磁波的形式发射到人体与围护结构上，使其产生热效应[2]。
相比于其他形式的采暖系统，石墨烯电热膜采暖系统具有室内热舒适性高、升温迅速、电热转换效率高、采暖费用低、易于控制、无污染等优点。
[3-4]在石墨烯电热膜的使用能耗经济性分析研究中，卞鹏[5]分析了电热膜地热采暖系统经济技术因素；殷昊[2]对电热膜地暖系统进行了能耗分析。
但这些都是基于实验室及北方条件下得出来的数据，而且并没有得到刚修建好的湿度较高、环境较恶劣等状态下的真实使用环境的数据。
随着居民生活质量的提高以及对于生活舒适性的追求需要，南方地区对于供暖的需要也越来越大，石墨烯电热膜在南方地区的使用也越来越普及。
而基于南方真实使用条件下的电热膜的能耗及使用性能的研究报道较少。
本文基于南方地区客观真实的使用条件下，对于刚修建好的民用住宅进行连续通电使用测试，通过一系列数据表征测试，对刚修建好的湿度较大、填充层厚度不同的房子进行能耗分析及使用性能的研究，为用户在使用过程中对于能耗及升温速率等性能方面提供指导。
石墨烯电热膜施工工艺：首先将地面找平，找平后的地面铺满聚氨酯保温板，然后铺设石墨烯电热膜，接着按照地砖铺贴工艺用水泥砂浆进行填充铺贴瓷砖。
测试条件为南方地区普通住宅，室温13-15℃左右，室温设定温度为温升5-7℃，房屋有不同朝向及不同围护结构，同时为了测试电热膜上不同厚度水泥砂浆填充层的影响，施工时设计了几种不同厚度的填充层。
试验过程中通过温控器的使用数据抓取，监控不同房间的温升时间及能耗数据，并对数据进行处理分析。
3.1.1填充层厚度对升温速度的影响试验过程中研究了在同一朝向及同样围护结构下，不同填充层厚度在电热膜开启后的地面温度变化、室内温度变化，结果如图1、图2所示。
电热材料
波长在 4~5.6微米的射线称为远红外线，实际应 用的波 长范围是 2.5微米之间的波长。将电热合金丝穿入陶瓷或 石 英玻璃等材料制成的管中可以制成远红外加热元件，也可以 直接在金属管状电热元件或加热板（盘）表面涂覆和烧结一 层具 有远红外辐射功能的陶瓷涂料。远红外线辐射的效果取 决于材 料的性质。远红外线的加热效果又与被加热物体对其 选择性吸 收的能力有直接的关系。远红外线加热在家用电器 产品上多用 于取暖器具和厨房器具。前者的典型应用实例是 石英管暖风机， 后者的典型应用实例是电烤箱。还有一种特 种应用实例是医疗 保健性质家用电器如热敷器等。 远红外线加热的优点有：热效率较高；可进行遮断、反 射和 聚集；易于控制；对人体取暖、保健和食物加工有一种 特殊效果。 缺点是要靠电热合金等材料加热，石英管加热器 有相当部 分转化为可见光。
非金属电热材料主要有碳化硅、铬酸镧、氧化锆、二硅化钼等。 具有耐高温、耐腐蚀、抗氧化、电热转换效率高等优点，正在逐步 取代金属电热材料。 其中，MoSi2 以其较高的熔点、极好的高温抗氧化性、优异的 导电导热性和适中的密度而成为近年来研究的热点，被认为是目前 最有前途的高温结构材料. 非金属电热材料的主要缺点是价格昂贵， 使用条件苛刻，其中，难熔金属电热材料必须在真空或保护气氛中 使用。铁铬铝合金与镍铬合金相比，使用温度较高，电阻率较大， 电阻温度系数也小些，且价格便宜，但高温强度较低，电阻温度系 数也小些，且价格便宜，但高温强度低，使用过后冷态脆性较大。 镍铬合金价格较高，一般情况下多使用铁铬铝合金。金属类电热材 料通常被加工成线材螺旋形或波形结构，通电时容易产生感抗效应 造成能量损耗。
电热材料是用于制造各种电阻加热设备中的发热元件。普通的 电热材料可分为金属电热材料和非金电热材料两类。金属类电热材 料主要包括贵金属（Pt）、高温熔点金属（W、Mo、Ta、Nb）及 其合金、镍基合金和铁铝系合金（见表1）。其中，应用最广泛的 金属电热材料主要是镍铬合金和铁铝系合金。非金属电热材料主要 有碳化硅、铬酸镧、氧化锆、二硅化钼等。其中，MoSi2 以其较 高的熔点、极好的高温抗氧化性、优异的导电导热性和适中的密度 而成为近年来研究的热点，被认为是目前最有前途的高温结构材料。 非金属高温电热材料主要包括碳化硅、氧化锆、铬酸镧、二硅 化钼等，具有熔点高，抗氧化性好等特点，得到了广泛的研究和应 用。表2是不同非金属电热元件在大气环境下对应的安全使用温度。
电热膜施工说明
电热膜施工说明一、材料二、施工三、保温层铺设四、防潮层铺设五、电热膜铺设六、接线端子安装七、接地预设八、线管安装九、传感器（温控探头）安装十、钢丝网施工十一、伸缩缝十二、混凝土覆盖十三、混凝土养护十四、温控器安装十五、调试十六、验收一、材料：1.1 材料进场清点核对、检查、验收、入库、并做记录。
1.2 电热膜装卸,注意轻拿轻放,有专人保管。
1.3 防潮、干燥处摆放整齐保管。
1.4 存放处要具备防火条件。
二、施工：2.1 施工前准备工作。
2.2 施工设计图纸，具备完善的施工方案。
2.3 检查施工地面要平整，无杂物，并做记录。
2.4 清扫施工地面。
2.5 施工时不宜与其他工种交叉施工作业。
2.6 施工现场水电齐全，以备施工调试。
2.7 施工人员进场必须穿平底鞋，戴好安全。
三、保温层铺设：3.1 保温材料一般采用聚苯乙烯（EPS）保温板、XPS挤塑保温隔热板、珍珠棉、加气混凝土等。
保温层厚度一般20mm—30mm为宜。
3.2 平整有序的铺设保温层，无缝为宜。
3.3 胶带连接固定。
3.4 ▲如使用带有铝箔层的保温材料，严禁有铝箔层的一面与电热膜接触。
应把有铝箔层的一面与混凝土层面接触。
3.5 检验、并做记录。
四、防潮层铺设：4.1 清理保温层面沙尘。
4.2 混凝土层面施工，必须在保温层上先铺防潮层（保护层），无阻热、无污染的防火类布、纸或6mm的聚乙烯膜。
然后铺设电热膜，电热膜铺好后，在加铺防潮层（保护层）。
使电热膜处在防潮层内，周围用透明胶带密封。
以免混凝土覆盖时的水份和潮湿度与电热膜接触。
最后在防潮上加铺无纺布（80g）,防止施工时破坏防潮层。
五、电热膜铺设：5.1 检查电热膜的标志、型号、并作记录。
5.2 仔细检查电热膜有无损伤。
5.3 按照图纸设计，安排专人剪裁电热膜。
5.4 按照施工图纸设计，对照施工图纸，核定电热膜型号，有序敷铺设电热膜。
并作记录。
5.5 电热膜铺装在防潮层（保护层）面上要平整、严禁折叠、重叠、重压。
远红外线低温辐射电热膜地暖系统施工(备用)1

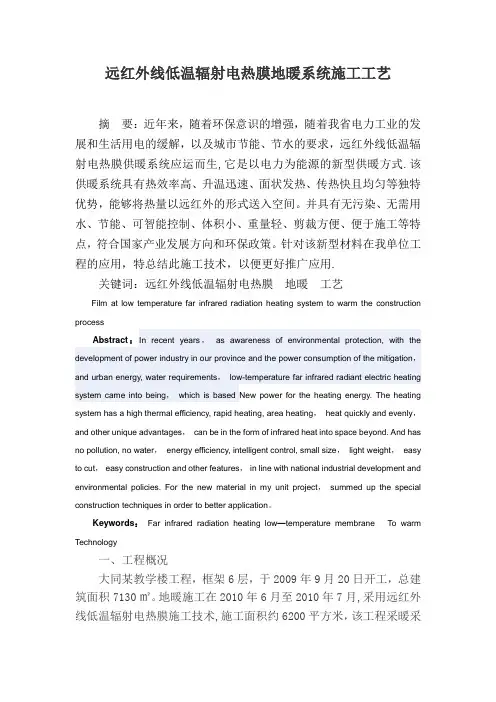

远红外线低温辐射电热膜地暖系统施工工艺摘要：近年来，随着环保意识的增强，随着我省电力工业的发展和生活用电的缓解，以及城市节能、节水的要求，远红外线低温辐射电热膜供暖系统应运而生,它是以电力为能源的新型供暖方式.该供暖系统具有热效率高、升温迅速、面状发热、传热快且均匀等独特优势，能够将热量以远红外的形式送入空间。
并具有无污染、无需用水、节能、可智能控制、体积小、重量轻、剪裁方便、便于施工等特点，符合国家产业发展方向和环保政策。
针对该新型材料在我单位工程的应用，特总结此施工技术，以便更好推广应用.关键词：远红外线低温辐射电热膜地暖工艺Film at low temperature far infrared radiation heating system to warm the construction processAbstract：In recent years，as awareness of environmental protection, with the development of power industry in our province and the power consumption of the mitigation，and urban energy, water requirements，low-temperature far infrared radiant electric heating system came into being，which is based New power for the heating energy. The heating system has a high thermal efficiency, rapid heating, area heating，heat quickly and evenly，and other unique advantages，can be in the form of infrared heat into space beyond. And has no pollution, no water，energy efficiency, intelligent control, small size，light weight，easy to cut，easy construction and other features，in line with national industrial development and environmental policies. For the new material in my unit project，summed up the special construction techniques in order to better application。
石墨烯电热膜在畜牧业的应用前景浅析

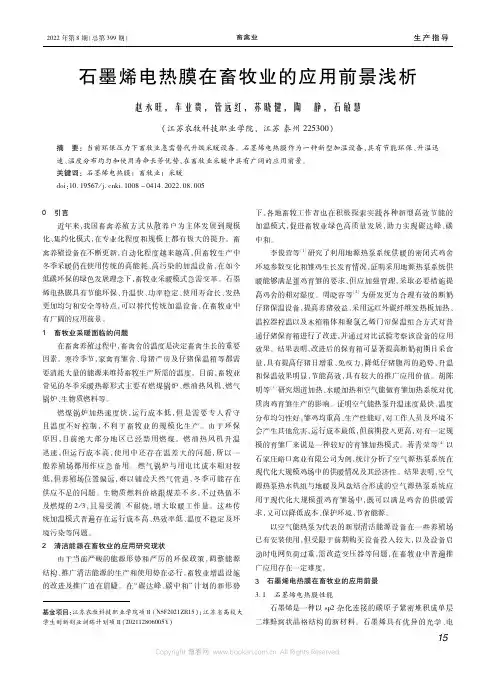

２０２２年第８期（总第３９９期）畜禽业生产指导基金项目：江苏农牧科技职业学院项目（ＮＳＦ２０２１ＺＲ１５）；江苏省高校大学生创新创业训练计划项目（２０２１１２８０６００５Ｙ）石墨烯电热膜在畜牧业的应用前景浅析赵永旺，车业贵，管远红，苏晓健，陶 静，石敏慧（江苏农牧科技职业学院，江苏泰州２２５３００）摘 要：当前环保压力下畜牧业急需替代升级采暖设备。
