半导体物理基础知识
微电子学器件教师：黄如ruhuang@蔡一茂caiyimao@助教：毛俊maojun@时间：单周周日地点：中芯国际（5113）参考书：1. 《半导体器件基础》[美]安德森著，邓宁，田立林，任敏译，清华大学出版社2.罗伯特. 皮尔瑞特，《半导体器件基础》，电子工业出版社，2004年11月3. 黄如、张国艳、李映雪、张兴，《SOI CMOS技术及其应用》，科学出版社，2005年9月4. S.M.Sze, 《Modern Semiconductor Device Physics》（《现代半导体器件》），John Wiley &Sons, INC, 19985.《纳米CMOS器件》，科学出版社，2004年1月成绩评定：作业+开卷考试(作业可以直接发给助教)①平时成绩30%②期末笔试70%1一、半导体物理物理预备知识 半导体材料和晶格能带理论载流子分布载流子输运23从导电性对固体材料的划分：划分的界限不是绝对的！一、半导体物理预备知识高温、功率器件！高迁移率器件！石墨烯元素半导体：Ge Si无机化合物半导体：分二元系、三元系、四元系等。
二元系包括：①Ⅳ-Ⅳ族:SiC和Ge-Si合金都具有闪锌矿的结构。
②Ⅲ-Ⅴ族:由周期表中Ⅲ族元素Al、Ga、In和V族元素P、As、Sb组成，典型的代表为GaAs。
它们都具有闪锌矿结构,它们在应用方面仅次于Ge、Si,有很大的发展前途。
③Ⅱ-Ⅵ族:Ⅱ族元素Zn、Cd、Hg和Ⅵ族元素S、Se、Te形成的化合物，是一些重要的光电材料。
ZnS、CdTe、HgTe具有闪锌矿结构。
4固体晶格结构非晶多晶单晶OxideGate poly MetalChannel MaterialCMOS 工艺中采用的材料5Crystal = periodic array of atoms Crystal structure = lattice + basisThe choice of lattice as well as its axes a,b,c is not unique.But it isusually convenient to choose with the consideration of symmetry.晶格和原胞（Lattice & Unit Cell ）6Cubic LatticesQ : How many atoms are there in each of the unit cells?临近原子数最接近原子距离每个原胞所含原子数SC 6a1/8 x 8= 1BCC 81/8 x 8 +1= 2FCC121/8 x 8+1/2 x6 = 4a 23a22Complex LatticesInterpenetrating fcc lattices 金刚石结构（Diamond）: Si, Ge闪锌矿结构（Zinc blende）: GaAs, ZnS78密勒指数（Miller Indices）密勒指数（Miller Indices）表示的晶面-立方体晶格1.注意旋转对称性：比如（100）表示6个晶面。
2.在立方晶系中，晶向和晶面互相垂直时，晶向指数和晶面的密勒指数相同。
910Standard Wafer definition一、半导体物理预备知识 共享电子的结构称为共价键(covalent bonding)，两原子（相同元素，如Si，或相似电子外层结构的不同元素，如GaAs）的原子核对共享电子的吸引力使的两个原子结合在一起Si, Ge: 4 valence electrons：14Si: 1s22s22p63s23p232Ge: [Ar]3d104s24p21112低温时：电子束缚于四面体晶格中，无法传导。
高温时：热振动打断共价键，形成导电电子，原来的空穴可由邻近原子填满，好似空穴在移动。
本征载流子（电子、空穴）的形成一、半导体物理物理预备知识13量子力学的三个基本原理能量量子化；波粒二象性；不确定原理能带(energy band)-不得不谈的量子力学问题：晶格中的电子状态和特性问题：半导体电学特性理论：波动力学工具：薛定谔波动方程1900年普朗克：基于热辐射的量子概念E=hv ，1918年诺贝尔奖1904年爱因斯坦：光电效应，E=hv ，光子的粒子性，1921年诺贝尔奖1913年波尔：波尔原子模型（量子化轨道），1922年诺贝尔奖1924年，德布罗意：波粒二象性；物质波：λ=h/p, 1929年诺贝尔奖1926年，薛定谔：波动方程，1933年诺贝尔奖1926年，玻恩：给出波函数的物理意义-概率密度！1954年诺贝尔奖1927年，海森堡：不确定性原理，1932年诺贝尔奖 著名历史事件14能级 氢原子模型—1913年波尔提出主要假设：电子绕氢原子核做圆周运动，其角动量量子化(L=n ħ)结果算出单一个氢原子的电子能量为eV n nh q m E H 22220406.138-=-=ε其中m0为自由电子质量、q为电子电荷、ε0为自由空间的介电系数，n为正整数，称为主量子数。
重要概念：能量不是连续的，而是分立的能级15多个氢原子的电子能量两个氢原子靠近到有交互作用时，原来n=1的能级变成两条（很靠近）同理，很多氢原子集合在一起，原来的能级分裂成很多条，看起来就变成能带16半导体能级/能带模型单一硅原子：十个电子在内层轨道，两个在3s 轨道（全满），两个在3p 轨道。
N个Si原子靠在一起，3s及3p 轨道产生交互作用及重叠，平衡时分裂为两个能带，形成硅晶体：可用受周期性势函数影响的薛定谔波动方程描述。
导带价带能隙形成允带和禁带17E-k 图–允带和禁带自由电子： 晶体中的电子:将m 0改成m n (有效质量），左式仍可用。
(or k)允带禁带简约布里渊区00k的物理意义：自由电子，hk为其动量；单晶中，hk 为晶体动量，不是晶体中电子的真实动量，而是一个包含晶体内部相互作用的运动常量。
2π为周期18有效质量（Effective mass）122-⎪⎪⎭⎫ ⎝⎛≡dp E d m n 图形越瘦，曲率越大，有效质量越小。
反之，越胖，有效质量越大。
物理图像：概括了晶体里电子或空穴的质量以及内力的作用效果，是一个将量子力学结果与经典力学作用力方程结合起来的参数。
19有效质量的物理图像两个容器中之球落底时间不同，这是因为阻力（即浮力）不同。
换个方向思考，将球落底所受的力只想成重力，不去计算阻力问题，可想成两个容器中球的重力加速度不同，才造成落地时间不同。
水油一样的球体同理，自由电子与晶体中电子所受的力场不同，所以能量不同，但晶体中的力场不易得知，故换个想法，将晶体中质量修正为有效质量，则可不直接处理力场的问题，因此自由电子的相关公式皆可使用。
曲线越”胖”，曲率越小，有效质量越大。
反之，曲线越”瘦”，曲率越大，有效质量越小。
如左图：A晶体中电子之E-k图曲线的曲率大于B晶体中电子的曲率所以A晶体中电子的有效质量小于B晶体中的电子21价带电子的有效质量（空穴的有效质量）价带电子的E-p 图曲率为负，所以此区电子的有效质量为负，是否合理？想象水底放入一皮球，一放手，球会往上走，与重力的方向相反，好像球具有负的质量一样。
牛顿定律：****p n n n m eE m eE m eE a eEa m F +=+=--=-==由左式之分析，可知价电带的电子（具有负的有效质量）运动行为可视为带正电的粒子（具有正的有效质量），此带正电的粒子即为空穴，其有效质量以m p *表示。
22有效质量总结晶体中的电子和自由电子的差异---晶体中的电子，受到原子核周期性的影响。
如何描述晶体中电子的能量？ 借用自由电子的能量公式：将其中的自由电子质量修正成m n （电子在晶体中的有效质量），则以上之公式变为 即可以简单关系式表示晶体中，受到原子核周期性的影响的电子能量。
态密度有效质量，迁移率有效质量。
补充：改变能带结构能够改变有效质量-Strain 对有效质量的影响nn m k m P E 22222==0220222m k m P E ==23三维扩展：Si与GaAs的k空间能带图Si ：导带能量最低点和价带能量最高点之p 不同GaAs ：导电带能量最低点和价电带能量最高点之p 相同Direct Semiconductor &Indirect Semiconductor直接带隙半导体:如GaAs，电子在价带与导电带中跃迁，不需要改变动量。
所以光电转换的效率高，适合作为半导体激光器或其它发光组件的材料。
间接带隙半导体：如Si，电子在价带与导电带中跃迁，需要遵守动量守恒。
所以跃迁发生除了所需能量外，还包括与晶格的交互作用。
24以E-P 图解释半导体中的导电电子与空穴电子对导电性的影响:(a)T=0K时，电子填满价带，无法自由移动，故无法导电。
(b)T>0K时，部分电子具有足够的热能，可以跃迁至导带。
而导电带的电子可自由移动，故可导电。
2526空穴对导电性的影响:(a) T > 0K 时，部分电子具有足够的热能，可以跃迁至导电带。
而价电带的电就有空的能态(states)，所以价带的电子也可以自由移动，帮助导电。
(b) 而价电带的空位，可视为带正电的载流子，称为空穴。
绝缘体与半导体的能带图例：SiO2：E G~8eV 金刚石：E G~5eV 例：(室溫下) GaAs：E G~1.42eV Si：E G~1.12eV Ge ：EG~0.66eVNote：半导体和绝缘体没有绝对的界限27金属的能带图导电带部分填满（如铜）导电带与价电带重迭（如锌或铅）28本征半导体平衡载流子浓度 Thermal equilibrium：无外界激发，如光、压力、电场。
本征半导体：杂质量远小于因热能产生的电子空穴对的半导体，一般指的是未掺杂质的半导体。
如何求得电子浓度n(单位体积的电子数）？统计规律1.麦克斯韦-玻耳兹曼分布:粒子可以被一一区别开，每个能态所能容纳的粒子数没有限制。
比如：低压时容器中的气体。
2. 波色-爱因斯坦分布：粒子不可区分，每个能态所能容纳的粒子束没有限制。
比如：光子。
3.费米-狄拉克分布：粒子不可区分，而且每个量子态只允许一个粒子。
比如：晶体中的电子。
2930本征(Intrinsic)半导体的载流子(carrier)浓度⎰⎰==top topE E dE EF E g dn n 00)()(∴导带的电子浓度为：（假设E c =0）能量介于E与E＋dE间的电子浓度dE E F E g dE E n dn )()()(==N g n(E)：单位能量，单位体积的电子数。
g(E) (Density of states)：能量在E 到E ＋dE 间的单位体积允许能级数。
方正微电子面试题目(3篇)
第1篇一、基础知识部分1. 请简述半导体物理的基本概念，包括半导体材料、PN结、晶体管等。
解析：半导体物理是研究半导体材料、器件和电路的基本理论。
半导体材料是介于导体和绝缘体之间的材料，具有导电性能介于两者之间。
PN结是半导体器件的基础，由P型半导体和N型半导体组成。
晶体管是半导体器件中的一种，具有放大和开关功能。
2. 解释什么是MOSFET，并说明其工作原理。
解析：MOSFET（金属-氧化物-半导体场效应晶体管）是一种常用的半导体器件，由源极、漏极、栅极和衬底组成。
其工作原理是通过在栅极和衬底之间施加电压，改变源极和漏极之间的导电通道，从而实现电流的控制。
3. 请解释什么是CMOS技术，并说明其优点。
解析：CMOS（互补金属氧化物半导体）技术是一种集成电路制造技术，由N沟道MOSFET和P沟道MOSFET组成。
其优点包括低功耗、高集成度、抗干扰能力强、易于制造等。
4. 请简述数字电路中的逻辑门及其功能。
解析：数字电路中的逻辑门是基本的逻辑单元，包括与门、或门、非门、异或门等。
它们分别实现逻辑与、逻辑或、逻辑非、逻辑异或等基本逻辑运算。
5. 解释什么是数字信号和模拟信号，并说明它们之间的区别。
解析：数字信号是离散的、有限个值的信号，通常用于数字电路中。
模拟信号是连续的、无限个值的信号，通常用于模拟电路中。
它们之间的区别在于信号的表示方式和处理方式。
二、专业知识部分1. 请解释什么是微电子制造工艺，并说明其基本流程。
解析：微电子制造工艺是指将半导体器件或集成电路制造在硅片上的技术。
其基本流程包括硅片制备、光刻、蚀刻、离子注入、扩散、化学气相沉积、金属化、封装等步骤。
2. 请简述CMOS工艺中的光刻技术，并说明其作用。
解析：光刻技术是微电子制造工艺中的关键步骤，用于将电路图案转移到硅片上。
其作用是将光刻胶上的图案转移到硅片表面，为后续的蚀刻、离子注入等步骤提供基础。
3. 解释什么是离子注入，并说明其在微电子制造中的作用。
半导体物理与材料
E1
允带
Ec
E(K)Energy
E2
禁带
简化为 电 子
能 量
Eg
E3
K
Ev
Eg EC EV
Einstein光电效应实验。我们简单回顾一下。这个实验引入了重 要的一个关系。图1-5c 中的直线的斜率是h/q。因此h可以通过这个实 验测得。Y轴的截止电压由金属的功函数（work function）W决定。 光子（photon）的能量为E=hν，只有当入射光的能量大于W时，才 使电子从金属表面逸出，并产生光电流。
世界GaAs单晶的总年产量已超过200吨（日本1999年的 GaAs单晶的生产量为94吨，InP为27吨），其中以低位错密 度生长的2～3英寸的导电GaAs衬底材料为主。
InP具有比GaAs 更优越的高频性能，发展的速度更快； 但不幸的是，研制直径3英寸以上大直径的InP单晶的关键技 术尚未完全突破，价格居高不下。
半导体电导率的特征：
1、 变化范围很宽； 2、 随温度上升明显； 3、 随掺杂浓度增加（其中少量杂质电离，载
流子浓度剧增），电导率急剧增加）； 4、 波长合适的光照射，光激发会使载流子浓
度和电导率增加（这实际上就是半导体的光 电导现象）。
➢ 除了半导体的电导率具有以上几方面特征之外， 许多半导体材料述还有比金属明显得多的温差电效 应、磁电效应和压电效应。此外，半导体的pn结、 金属与半导体的接触、不同种半导体材料的接触 (即异质结)等由界面所表现出来的结特性以及电场 对半导体表面的场效应等也是半导体的一些重要特 性。
The band gap of the most commonly used semiconductors is of order 1eV,for Si,Eg=1.1eV.
东南大学考研半导体物理基础(4)
声子（晶格） 声子（晶格）散射 电离杂质散射
* scattering by neutral impurity and defects 中性杂质和缺陷散射 * Carrier-carrier scattering * Intervalley scattering * Piezoelectric scattering 载流子之间的散射 能谷间的散射 压电散射
即：
uµ 0 1 2 ∴ µn = ( v )
ε
vd = µ n ε = (uµ 0 ε )
v
v
1
2
对于光学波声子散射
hν o dE ( )s = − dt τn
代入（1）式： 代入（ ）
hν o
τn
v = q E vd
hν o hν o hν o vd = v = v * = * vd mn q E τ n µ n E mn
能带边缘非周期性起伏
（1）晶格振动散射 ）
纵波和横波
声学波声子散射几率： 声学波声子散射几率：
Ps ∝ T
32
光学波声子散射几率： 光学波声子散射几率：
32
(hv) Po ∝ 12 (k0T )
1 1 1 hv ~ hv k0T hv k0T e −1 e − 1 f k T 0
ε
ε
显然
n型 半导体 σ = nqµ n p型 半导体 σ = pqµ p
混合型 半导体 σ = nqµ n + pqµ p
本征半导体 σ = ni q (µ n + µ p )
4.多能谷下的电导 多能谷下的电导 Ez
n n n J z = qµ1ε z + qµ 2 ε z + qµ 3ε z 3 3 3
第二章 半导体及其本征特征解读
3、本征半导体中的两种载流子
运载电荷的粒子称为载流子。 外加电场时，带负电的自由电 子和带正电的空穴均参与导电， 且运动方向相反。由于载流子数 目很少，故导电性很差。 温度升高，热运动加剧，载 流子浓度增大，导电性增强。 热力学温度0K时不导电。 两种载流子
为什么要将半导体变成导电性很差的本征半导体？
导带底与价带顶之间的能量差半导体中载流子的行为可以等效为自由粒子但与真空中的自由粒子不同考虑了晶格作用后的等效粒子有效质量可正可负取决于与晶格的作用受主掺杂施主掺杂二杂质半导体杂质半导体主要靠多数载流子导电
第二章 半导体物理和器件物理基础
Recap:
主要知识点和阅读章节
• • • • • • 1、半导体材料基本特性 2、pn结 3、双极晶体管 4、场效应管 阅读教材第二章 阅读康华光《电子技术基础-模拟部分（第 五版）》第1、2、3、4、5章.
• 参考教材： • [1] 童诗白,华成英(著).模拟电子技术基础 (第四版)[M].北京:高等教育出版社,2006. • [2] 康华光(著).电子技术基础:模拟部分(第 五版))[M].北京:高等教育出版社,2010.
第一讲 半导体物理基础
• 2.1 半导体及其基本性质
• 2.2 半导体中的载流子
在非本征情形:
np n
2 i
n p
N型半导体：n大于p
P型半导体：p大于n
多子：多数载流子
n型半导体：电子 p型半导体：空穴
少子：少数载流子
n型半导体：空穴 p型半导体：电子
7. 电中性条件: 正负电荷之和为0
p + N d – n – Na = 0
施主和受主可以相互补偿
p = n + Na – Nd n = p + N d – Na

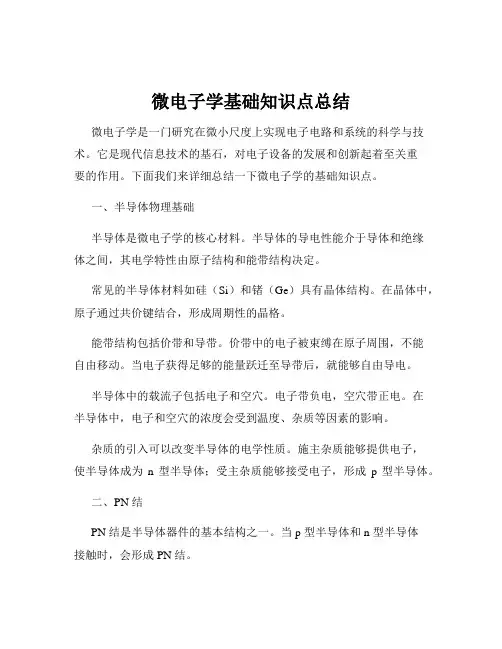

微电子学基础知识点总结
微电子学基础知识点总结微电子学是一门研究在微小尺度上实现电子电路和系统的科学与技术。
它是现代信息技术的基石，对电子设备的发展和创新起着至关重要的作用。
下面我们来详细总结一下微电子学的基础知识点。
一、半导体物理基础半导体是微电子学的核心材料。
半导体的导电性能介于导体和绝缘体之间，其电学特性由原子结构和能带结构决定。
常见的半导体材料如硅（Si）和锗（Ge）具有晶体结构。
在晶体中，原子通过共价键结合，形成周期性的晶格。
能带结构包括价带和导带。
价带中的电子被束缚在原子周围，不能自由移动。
当电子获得足够的能量跃迁至导带后，就能够自由导电。
半导体中的载流子包括电子和空穴。
电子带负电，空穴带正电。
在半导体中，电子和空穴的浓度会受到温度、杂质等因素的影响。
杂质的引入可以改变半导体的电学性质。
施主杂质能够提供电子，使半导体成为n 型半导体；受主杂质能够接受电子，形成p 型半导体。
二、PN 结PN 结是半导体器件的基本结构之一。
当 p 型半导体和 n 型半导体接触时，会形成 PN 结。
在 PN 结处，存在内建电场，阻止多数载流子的扩散，促进少数载流子的漂移。
PN 结具有单向导电性。
当外加正向电压时，PN 结导通；外加反向电压时，PN 结截止。
PN 结的电容特性包括势垒电容和扩散电容，这对高频电路的性能有重要影响。
三、晶体管晶体管是微电子学中的重要器件，常见的有双极型晶体管（BJT）和场效应晶体管（FET）。
BJT 由发射极、基极和集电极组成，工作原理基于电流放大。
FET 分为结型场效应管（JFET）和金属氧化物半导体场效应管（MOSFET）。
MOSFET 具有输入电阻高、功耗低等优点，在集成电路中得到广泛应用。
晶体管的特性曲线包括输入特性和输出特性，通过这些曲线可以分析其工作状态和性能参数。
四、集成电路制造工艺集成电路的制造是一个复杂而精细的过程。
主要工艺步骤包括光刻、刻蚀、掺杂、薄膜沉积等。
光刻是将设计好的图形转移到半导体晶片上的关键步骤。

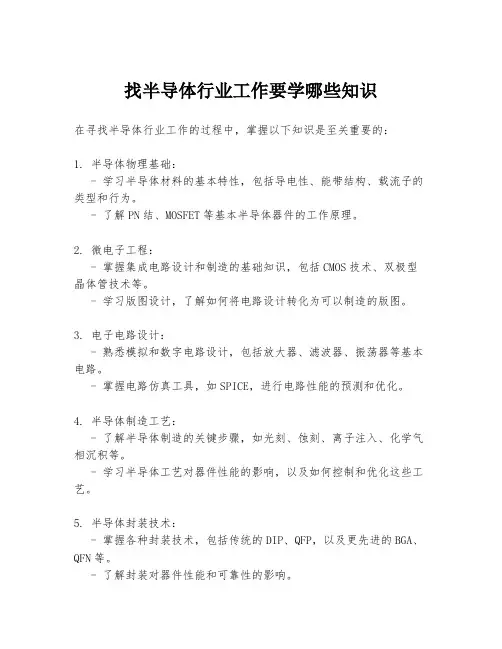

找半导体行业工作要学哪些知识
