2013.01.18HG-8918染色机电脑操作说明
HG-8918/8928全自动染色电脑 1 目录
一、性能简介…………………………………….…………………………….03
二、使用说明…………………………………………………………………….04
2．1 按键功能……………………………….…………………………...04
2．2 主界面…………………………………………….………………...06 2．3 解锁上锁……………………………………………….…………...07 三、工艺管理…………………………………………………………………….08
3．1 工艺运行……………………………………………………………08 3．2 新建工艺……….…………………………………………………...09 3．3 删除工艺……….…………………………………………………....12
3．4 复制工艺……….…………………………………………………....12 3．5 工艺改名……….…………………………………………………....12 3．6 查阅工艺……….…………………………………………………....12
3．7各项功能简介………………………………….…………………....13 3．8批次参数及公式……………………………………………………..13 四、运行工艺…………………………………………………………………….15
4．1 开始运行……………………………………………………………15 4．2 暂停跳步……………………………………………………………16 4．3在线编程……………………………………………..………………16
五、运行状态……………………………………………………………17
5．1输入输出状态…………….………………………………………….17 5．2详细信息状态………………………………………………………..19
5．3机械状态……………………………………………..………………19 5．4运行状态……………………………………………..………………19 六、信息查阅……………………………………………………………20
6．1日志事件…………….……………………………………………….20 6．2曲线记录……………………………………………………………..20 HG-8918/8928全自动染色电脑 2 七、工具箱…………………………………………………………………….21
7．1参数设置……………………………………………………..………21 7．1．1 普通参数………...………………..………………………..……..21 ①时间类………………….…………………………………..……..21 ②温度类………………….…………………………………..……..23 ③水位类………………….…………………………………..……..24 ④水量转换………………….…………………………………..……..24 ⑤百分比………………….…………………………………..……..25 ⑥温控………………….…………………………………..……..26 ⑦其它类……………….…………………………………..……..26
7．1. 2 系统参数……………..…………………………………………27
7．1. 3 输入输出.………………...…………………………….……28
①模拟量输入………………….………………………………..……..28 ②模拟量输出………………….………………………………..……..28 ③开关量输入………………….………………………………..……..29 ④开关量输出………………….………………………………..……..29 7．1. 4通讯设置.………………...…………………………….……30 7．2 校正设置…………………………….………………………….……31
7．3 PLC设置………………………. ………..…………………….……31 7．4 密码设置…………………………….………………………….……32 八、手动操作…………………………………………………………………….33
九、HG-8918与PLC通讯协议………………………………….34
9．1三菱FX系列（适用FX1N-FX2N）………………………………………34 9．2 LG–Master-K 系列（K10S1 除外）.……...…………………………34 9．3台达DVP-ES 系列...... ...……...…………...…………………………34 十、输入输出接线图…...….………………………………………………….36 HG-8918/8928全自动染色电脑 3 一、性能简介 HG-8918染色机控制电脑采用8.4寸TFT LCD显示和触摸屏操作，采用友好的人机界面，屏幕显示清晰度高, 屏幕宽大，显示直观。该电脑为全自动控制电脑，可实现染色过程自动化控制，是染色行业提高产品染色质量，降低能源消耗，减轻劳动强度，提高经济效益的理想设备。可广泛应用于常温染色机、高温染色等设备，特别适用于气流染色机的控制。
HG-8918 主要技术性能： 1. 输入输出接口
2. 测温性能 测温元件： Pt100铂热电阻 测温范围： 000℃～150℃ 控温范围： 030℃～140℃ 控温速率： 0.1～9.9℃/min 控温精度： 保温静态±0.5℃ 控温方式： 优化自适应控制
机型 开关输入 开关输出 模拟输入 模拟输出 脉冲 以太网 USB 自定义 HG-8918 64点 64点 7路 8路 2路 1 2 支持
HG-8928 64点 128点 15路 16路 2路 1 2 支持 HG-8918/8928全自动染色电脑
4 7.方向键。使光标上下左右移动。 3. 可编程功能 可编程工艺200条（0～199），每条工艺可达200步（0～199）。 4. 电源工作范围 供电范围： AC90~240V 整机功耗： ≦20W
5. 环境工作条件 工作温度： ≦50℃ 相对湿度： ≦90%
6. 外形尺寸 机身尺寸255（宽）× 325（高）× 100（深）mm³，开孔尺寸214 × 284 mm²。
二、使用说明 2．1 按键功能 1.追加（暂未装载）。
2.上锁和解锁。按该键可输入密码级别和密码进行密码级别解锁，解锁后，解锁指示灯闪亮，此时按该键上锁，解锁指示灯灭为上锁状态。
3.报警查询和解除报警。按该键可进行报警事件的查询和消除呼叫报警信号。
4.手动与自动的转换。待机状态下按此键进入手动操作模式。
5.运行。按该键可进行运行工艺程序选择操作和使电脑进入运行状6.停止。使电脑从运行状态进入停止状态和退出运行状态。按一下该键，电脑处于暂停状态，再按一下，弹出对话框，选择“确定”则退出运行状态。 HG-8918/8928全自动染色电脑
5 8．退出键。使用该键退出当前界面，返回上一层界面。
9.退格键。使用该键删除输入框字符。 10.确认键。使用此键确认输入。
11．组合键。（暂未装载） 12.上一页。使用此键翻上一页。 13.下一页。使用此键翻下一页。
14．数字符号键。输入数字符号。
15.功能键。功能对应屏幕显示。 HG-8918/8928全自动染色电脑
6 2．2 主界面
通上电源，电脑右边的绿色“运行”键的运行指示灯闪亮，过了大约30秒钟，电脑进入初
始化界面，接着进入初始复位状态，运行指示灯熄灭，如下图所示：
HG-8918首页显示 1. 显示当前的运行状态，如：待机、运行、保温、暂停等等。点击该处可进行运行和停止操作。 2. 显示当前主缸的实际温度。 3. 显示控制时间，如：保温时间、水洗时间和加料时间等等。 4. 报警状态窗口，循环显示所有当前发生的报警记录（在线记录），当某一报警信号消除后，电脑自动取消该报警显示，但在历史记录里仍可查询过去所发生过的报警事件。
5. 显示系统日期和时间。 6. 菜单选项，显示各种功能菜单。
1.运行状态 2.主缸温度 3.控制时间 4.报警状态 5日期时间 6.菜单选项 HG-8918/8928全自动染色电脑
7 2．3 解锁上锁 进入部分菜单及部分操作是需要用户权限的，只要执行需要权限的操作时电脑会自动要求用户输入相应权限密码。如要新建工艺要输入编辑工艺密码、修改普通参数要输入参数设置密码等。 为安全起见，建议用户在第一次使用后修改为自己易记的密码。 按电脑右边的“上锁解锁”键，弹出以下的界面：
点击“密码级别”输入框的下拉条，选择密码级别，后输入该密码级别的密码，点“确定”键就可以解该密码级别以下的锁。
注意：权限是向下兼容的，如高级别密码在普通密码中是通用的。解锁后，解锁指示灯闪亮。为安全起见，完成编程、修改密码等工作后，应重新上锁。
HP8920／8921使用说明
如何输出连续音频信令
在“To Screen”下选择ENCODER 列出“Mode”下的清单，选择Tone Seq 注：Symbol Definition下的信号默认设置都是依据选定的标 准“Standard” 在“Standard”下选择一中标准 用符号0~9，A~E和空格输入一组音频序列 在“Send Mode”下选择相应的发生方式 在“AFGen2 To”选择输出方式 按Send确认产生
培训完毕
谢谢大家！
如何在触发点前显示波形
在“Controls”下选择Trigger触发器 在“Level (div)”下设置触发电平 在“Pre-Trig”下设置预触发的显示时间位置 其他触发设置 Auto/Norm:自动锁定/手动锁定 Cont/Single:连续触发/单次触发 Reset:波形复位
Spectrum Analyzer
如何选择射频输出端口
在“Output Port”下选择输出端口RF Out/Dupl 如下图所示
TX Test And RF Analyzer
如何测量调制信号 如何测量载波频率及频率误差 如何选择射频输入端口
如何测量调制信号
在面板上按下按键“TX”进入起始TX TEST界面； 在“Tune Mode”下选择对应模式，推荐为Auto； 若上步选择Manual,则需在“Tune Frequency”下输入测量频 率； 在“Input Port”下选择信号输入端口； 在“AF Anl In”下选择解调方式；
如何使用示波器的Marker点
在“Control”下选择Marker 在“Position”下设置具体的水平格点，当 前Marker点即随之对应，在屏幕右上角 显示当前Marker点对应的参数 在“Marker To”中选择Peak+或者Peak-， Marker点将自动地跳入下一个波峰或者 波谷的位置
HT-18型使用说明
HT-18型2011款升级说明
一、电路部分：
1、单片机内含数据存储器，运行更稳定可靠性更高。
2、线路板强弱电镂空隔离，提高了抗雷击抗干扰性能。
二、功能部分：
1、传感器或信号线损坏时，点按手动上水键可自动上水8分钟，每隔一分
钟会出现蜂鸣提示；
2、考虑用户冬天早上用水习惯，补水至半箱的时间由8点调整到9点。
三、水位显示校正
1、实际水满但显示未满：按住凌晨加热键10秒响一下后松开即可恢复正常
显示；
2、其它水位误差现象：等水箱里没有水时，按住阴天加热键10秒响一下后
松开即可恢复正常；
3、更换传感器——传感器放入水箱之前（即传感器在不与水接触情况下），
按住阴天加热键10秒响一下后松开，这时电脑将重新记忆新传感器数据。

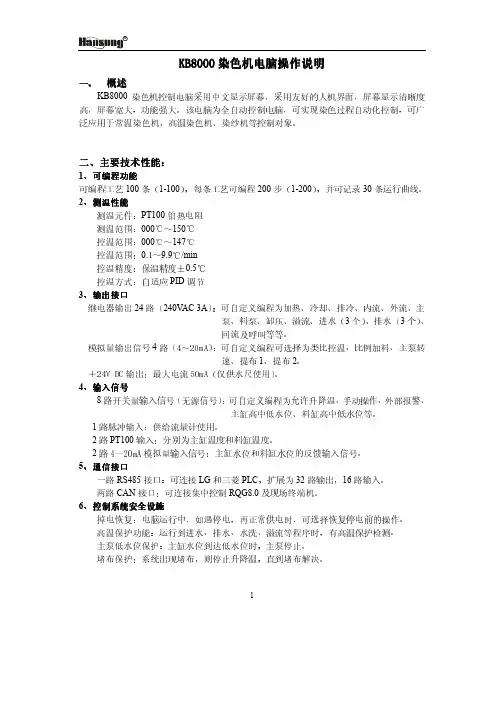

KB8000说明书
图 38
图 39
附注 1：每一个 是保存当前界面的参数。
附注 2：每一个 是恢复原厂当前界面的参数。 附注 3：具体参数说明请参考本说明书的附录 6
指令说明 按水位进水，进到高水位跳到下一步。
M快速模升式温指，令升，到主泵40打度开保并温转。入后台运行。
提在示5工分人钟加内化用学0品号。曲线把缸 1 的料打进主缸。
℃ 以 1.0 /min
℃保温 60
20
的速度升温到 分钟。
60℃保温。
以1201℃.5℃保/温mi5n0的分速钟度。升温到 120℃。
键，弹出输入密码对话框，输入密码后出现如下窗口：（如下图 ）41
图 41
附注：具体参数说明请参考本说明书的附录 8。
18
R
6、 注入曲线设定 键，按弹出设输置入[F密2]码键对，话再框按，↓输键入将密白码色后显出示现光如下标窗移口到：（6.如注下入图曲4线2、设4定3）,然后按
图 42
图 43
附注：具体参数说明请参考本说明书的附录 5。
12
R
1、工艺的复制与删除： 求输A入：工在艺工名艺称编的程对的话列框表，中输，入可新按的↑工艺↓名称方后向按键选确择定要键复，将制所的选工中艺工，艺按里复所制有[F的3]弹工出步要数 据复B制：到在新工工艺艺编里程，的按列退表出中键，撤可消按操↑作↓。 方如向图键2选6。择要删除的工艺，按删除[F2]弹出“确 位定置删会除空？着”的的提，示编框入新，然的后工按艺确名定称键会将自删动除填所补选上中去的。工如艺图，27按。退出键撤消操作。删除后的 如 ： 具体请 下图
HC-PM18_工具用户手册
HC-PM18 4.0烧录工具用户手册上海芯圣电子股份有限公司2016年3月修正记录目录1、简介 (4)1.1 HC-PM18 4.0特点： (4)1.2 HC-PM18 4.0配置： (4)1.3 HC-PM18 4.0目前适用型号： (4)2、IDE软件安装 (6)2.1 系统配置要求 (6)2.2 软件安装 (6)2.3 USB驱动安装 (7)3、PM18 4.0烧录工具使用说明 (10)3.1 硬件连接 (10)3.2 HC-PM18联机下载 (12)3.2.1 界面 (12)3.2.2 载入文件 (13)3.2.3 Buffer（缓冲区） (15)3.2.4 修改型号 (17)3.2.5 配置字 (18)3.2.6 烧录选项 (19)3.2.7 下载和上传 (21)3.3 HC-PM18脱机烧录 (23)3.3.1 烧录器上电自检 (23)3.3.2 烧录器烧录芯片 (23)3.3.3 烧录完成 (24)3.4 读芯片特征码（Identity） (25)3.5 接口说明 (26)3.6 烧录转接板说明 (26)4、备注 (28)4.1、注意事项： (28)①上位机软件IDE版本升级说明： (28)②电脑驱动安装说明： (29)1、简介HC-PM18 4.0烧录器是holychip的新一代烧录工具，适用于holychip全系列OTP MCU的烧录。
本产品具有操作简单的特点。
1.1 HC-PM18 4.0特点：采用USB方式连接，支持单路脱机烧录。
1.2 HC-PM18 4.0配置：HC-PM18 4.0硬件烧录器（1台）、DC15V电源适配器（1个）、USB线（1根）、烧录转接板（多种）。
1.3 HC-PM18 4.0目前适用型号：注：当使用转接板SKT-001时，芯片HC18P110烧录fail，应该采用SKT-003转接板。
同一个系列的芯片，旧版程序可以在软件中通过芯片型号选择，直接下载烧写到新版的芯片中。
写真机操作手册
写真机操作手册编辑：技术部面板主菜单说明：1. 装载打印载体（测量纸张大小）2. 切割（无用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键）当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：说明：此菜单是对载体进行装载操作，可选择“进”或“退”，按“退出”回到主菜单。
当按下“6 设置菜单”后，屏幕显示：设置菜单：说明：一般情况下C ，E ，F 项不能随便更改，建议保持默认数值不变。
当选择A 菜单时，屏幕显示：说明：各项设置如下:彩色模式（选“彩色”）优质模式（选“使用者自定”） 英寸点数（选“600”或“300”，建议选：“600”） 每行喷印次数（选 “六”次）托架速度（即小车的行走速度，选“7”或“8”次） 打印方向（选“双向”）. 1 .当选择B 菜单时，屏幕显示：打印载体类型（选“卷轴或自动收卷”）打印载体标准（选“全部”）页边留白（选“正常”或“扩展”，建议选择“扩展”）自动装载延迟（选“6”）自动切割（选“关”）节省打印载体（选“开“）自动擦墨（选“开”或“关”）C 菜单用户勿须设定!!!当选择C当选择D 时，屏幕显示：说明：各项设置如下:选择使用者设定（把使用者选定的菜单设置保存在“1—8”中任意一项中）保存使用者设定（所需项选顶后必须保存在“使用者设定菜单”中选定的那一项中）计量单位选择（选“公制”）语种（选“中文”）初始设定值（勿动）打印设定值（勿动）液晶显示对比度（根据实际情况）当选择“7辅助功能菜单”时，屏幕显示：7辅助功能菜单说明：各项功能如下:清洗（用于清洗喷头出墨是否正常）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择“颜色校准菜单“时，屏幕显示：颜色校准菜单青色垂直/水平(根据校准打印测试来定制)品红色垂直/水平(根据校准打印测试来定制)黄色垂直/水平(根据校准打印测试来定制)选择“校准菜单“时，屏幕显示：. 3 .选择“颜色静区菜单“时，屏幕显示：静区的数值(根据测试的值来定). 4 .喷头的校正一、喷头的校正分两步1. 颜色的静区校正，具体方法如下：主菜单里选择“辅助功能菜单”“校准菜单”“颜色静区菜单”“颜色静区测试”即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择“辅助功能菜单”“颜色校准菜单”“校准打印测试”即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择“辅助功能菜单”“颜色校准菜单”“图纸纵轴线测试打印”即在纸上起始端开始走纸,默认参数为:83.82cm. 如果打完偏大或偏少此数值则用打印的实际数值代替原有的数值.注：默认参数83.82CM不会随更改数值所改变.. 5 .蒙泰软件安装及设置电脑设置：一在CMOS中对打印端口进行设置：重启电脑，在电脑进行硬件自检时按DEL键进入CMOS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode 设置为ECP（注意：一定要是标准ECP，而不能是EPP、SPP或者ECP/EPP），最后保存并建出BIOS设置，随后，电脑会重新启动，WINDOWS 系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的高速传输性能了。
新代说明书
新代说明书目录第一单元新代控制器面板操作说明 (2)新代控制器面功能树状图 (2)屏幕部分 (3)主功能界面 (4)F1：機台設定 (5)F1：座標切換 (6)F2：1/2 座標 (6)F3：清除座標 (6)F4：相對座標全部清除 (6)F5：座標偏移量 (7)F2：程式編輯 (8)F1：插入循環 (9)F2：刪除行 (9)F3：編輯循環 (10)F5：檔案編輯子功能........................ 错误!未定义书签。
F7：圖形模擬......................... 错误!未定义书签。
F8：檔案管理............................... 错误!未定义书签。
F4：執行加工 (19)F1：座標顯示 (19)F2：圖形調整.......................... 错误!未定义书签。
F3：MDI 輸入.......................... 错误!未定义书签。
F4：加工參數設定...................... 错误!未定义书签。
F8：工作記錄.......................... 错误!未定义书签。
F5：警報顯示 (24)F1：現存警報 (24)F2：歷來警報 (24)第二单元机械操作面板说明 (25)第二面板操作功能說明 (25)电源开 (25)电源关 (25)紧急停止 (25)原点模式寻原点功能.............................. 错误!未定义书签。
手动运动模式 (25)手动寸动模式 (26)MPG寸动模式 (26)自动加工模式 (26)MDI加工模式 (27)MPG模拟功能 (27)单节执行 (27)主轴控制 (28)工作灯 (28)加工液 (28)程序暂停 (28)快速归始 (28)快速进给的速度 (28)文字键说明 : (29)第三单元使用新代控制器的方法 (30)原点复归 (31)手动功能(JOG ,INC_JOG ,MPG) (32)设定工作坐标 (G54..G59) (33)开启档案(编辑/联网文件夹) (34)指定一个执行NC程序 (自动) (35)刀具设定(G40/G41/G42 ,G43/G44/G49) (36)刀具长度量测 (G43/G44/G49) (37)手动资料输入 (MDI ) (38)图形模拟 (39)在新代控制器下检查NC程序 (40)第四单元程序制作指令说明 (41)G码指令一览表 (41)码指令说明 (42)第五单元新代控制器网络连接 (44)网络设定 (44)网络疑难问题解决方法 (47)联网最重要的三点 (51)第一单元新代控制器面板操作说明新代控制器面功能树状图座標切換1/2 座標清除座標相對座標全部清除設定工件座標系統機台設定F1插入循環刪除行編輯循環搜尋置換行數搜尋拷貝行插入行檔案編輯子功能快速定位教導直線切削教導圓弧教導取消圓弧中點教導刪除行教導步進連續放大縮小回復取消模擬參數設定圖形模擬開啟新檔拷貝檔案刪除檔案磁碟機輸入輸出至磁碟機RS232 輸入RS232 輸出檔案管理程式編輯F2圖形對話輸入F3座標顯示圖形調整MDI 輸入加工參數設定刀具設定工作表單執行加工F4現在警報歷來警報儲存警報警報顯示F5系統參數回到第一頁操作設定參數設定F6PLC I BitPLC O Bit PLC C BitPLC S BitPLC A Bit PLC Re gis te r PLC T ime r PLC Counte r PLC 狀態系統資料公用變數狀態軟體安裝系統備份本地語文安裝目前語文備份系統管理診\斷功能F7操作指引F8CNC 銑床屏幕部分如下所示：本书面说明:（1）程式编号（2）标题（3）时间（4）日期（5）资料输入（6）提示（7）状态（8）功能键选择主功能界面下图为新代控制器的主功能画面.新代控制器之操作，是利用屏幕下方之F1~F8功能键来操作，使用者仅须按下操作键盘上F1~F8之功能键即可进入对应的次功能:1.3.1 F1：機台設定显示现在位置的各种坐标系统,并可用于相对坐标系统的重新设定.进入本书面请按下主功能画面下的“F1 機台設定”。
HPLC操作说明
HPLC操作规程开机之前，准备好所用的流动相和样品（流动相和样品必须通过0.45um过滤器过滤）1、依次打开各组件电源（DGU-14A,LC-10ADvp，SIL-10ADvp,CTO-10Avp,SPD-M10vp（或其他检测器）），待各单元自检通过。
2、打开SCL-10Avp电源，检查开机屏应显示各单元，如果某单元没有显示，则不能控制该单元，按F2取消屏幕右上角Fixde显示，即可显示并控制该单元。
（SPD检测器与计算机直接相连，不受SCL 控制）。
3、排气：打开LC－10ADvp泵排空阀（逆时针旋转90度以上），按purge键，开始排空，检查流动相入口管路中没有气泡后，再按purge键停止排空。
4、压力调零：按LC-10ADvp泵func键数次，直至屏幕显示“ENTER TO ZEROADJ”项，按enter 键，再按ce键，完成调零，关进排空阀（顺时针旋紧）。
5、打开计算机，双击“CLASS-VP”图标。
6、选择双击所用的检测器组件，听到“嘟”声，自动进入软件界面工作站。
7、点击method－instrument setup ，分别设定pump、CTO-10avp、SPD-M10Avp、SIL-10ADvp等参数，保存方法（File－method－save as）。
8、运行方法：点击图标（instrument on/off），系统开始运行，可以通过预览基线（Control/preview run），观察基线变化，待基线平稳，可以停止预览，准备进样。
9、进样：点击Contral/singer run，设置相关参数，点击start后检查信息提示栏出现waiting for trigger，进样器开始进样。
10、待分析结束后，进行积分处理（analysis/analyze）编辑报告并保存结束。
11、退出：停止系统运行，退出class－vp。
关闭计算机，再依次按开机相反的顺序关闭SIL-10ADvp、CTO-10Avp、SPD-M10vp、SCL-10Avp工作系统。
NCU-18使用说明书中文
血液的肝素化可以通过肝素泵持续注入或一次性注入。 NCU-18 可用于醋酸盐透析和碳酸氢盐透析。 操作部方面，显示屏采用了视认性良好的 10.4 型触摸式显示屏来显示各种信息。利用对话型 操作使发生警报时的操作处理更加容易。 本装置反映了最新技术。本装置分类为Ⅱb 级（MDD）设备，配有患者所需的功能和所有安全 装置。适用标准请参照第 11 章。
重要声明
本使用说明书用于装置正确运行和安全操作，而不是作以患者的治疗管理为目的。 装置使用前，负责部门或负责人需接受制造商关于如何使用本装置和熟悉如何操作的培训。 使用 NCU-18 前请仔细阅读此使用说明书及相关装置的说明书，在充分理解其特点及使用方法 后再正确地使用。 本使用说明书记载了标准功能下的有关「运转操作」内容。有关「维修点检」请参照「有关安 全的注意事项」。 本使用说明书的内容受著作权保护，权利属于制造商。禁止没得到制造商事先许可，复写复印 此使用说明书的一部分或全部及翻译成其他语言。
警告
若患者使用除纤颤器，请不要使用。（将患者与器械分离。）由于有可能降低或没有医学介入的 结果，及造成装置破损，在分类上不允许。除纤颤器放电时，若连接装置，请确认装置的所有功 能与电气性能。
对于产生电磁波的设备，参照第 11 章规格后再使用，因此请不要在同一房间或同一建筑物内使 用。
连接模拟或数字端口的附属设备必须根据装置用途接受最新 IEC 标准相关的认定。连接追加设备 的人员有责任保证系统符合最新的 IEC 标准。 请不要在使用本装置的房屋建筑内使用会产生电磁波的电子设备。 产生电磁波的电子设备有手机、对讲机、无线电控玩具等。若在医院的建筑物内使用这些设备， 会导致本装置错误动作。（请参照第 11 章规格。） 为防止将产生电磁波的设备带入医院建筑物内，请进行管理与指导，以防范于未然。
Roland写真机操作手册.
写真机操作及保养方法1.先打开电脑，再开机，联机后自动清洗一次。
2.当电脑屏幕右下角出现“红色小马”才能正常联机。
3.READY BP 0mm为打印主界面，只有在此界面下打印才能有效，否则提示打印停滞。
4.在主界面下，按清洗菜单，第1项（START）是清洗。
第2项（TEST PRANT)是打印喷头状态测试图。
第3项（INKFILL START)是抽墨，当墨管里有空气或清洗无效果时须要抽墨。
5.打印过程中，要放弃打印任务时，先按暂停，然后在蒙泰后台任务管理器里删除任务，再按取消键，完成后才可打印另一个任务.6打印过程中如发现断线，缺墨现象时，直接按清洗键自动清洗，完毕后自动继续打印，无需暂停。
7.在主界面下，按上下键才能退进纸，定位时在主界面下按左右键移动小车到达指定位置后，按定位键，此时打印以所定位置为起始点（0点）。
8.在进入任何菜单下（主界面除外）左方向键为退出键，右方向键为进入键，上下键用来翻页。
9.（MENU )是主菜单，第1项是设置透明纸，一般不用。
第2项是校准喷头。
第3项是步进调整，第4项是自动切纸，一般不用。
第5项是喷头垂直和水平校准（物理位置校准）。
第6项是加热温度设定，一般不用。
10.精度选项里，第1项是选择双向或单项打印，BI为双，UNI为单。
第2项是边缘羽化。
第3项是设定画面间距。
第4项是选择纸张类型。
打印背胶、膜时选PP，打印车贴、相纸时选Photo Paper，打印反光材料，户外布时选Light Paper11.打印过程中主菜单键（MENU）是用来调整步进的，如果打印时画面上出现步进道，直接按主菜单键进行调整，白道减数值（左），黑道加数值（右）幅度在5~10之间。
12.蒙泰中，打印精度720x360是4Pass,360x1080是6Pass，正常生产模式为6PASS，纸张类型跟打印精度相对应。
打印端口必须是RAW-127.0.0.1 否则打印不输出。
墨量大小在蒙泰里浓淡控制上调。
HP8921A综合测试仪测试说明
数字控制键 YES 键 确认执行操作。 NO 键 否认执行操作。 EEX 键 输入浮点值。 本区域的其余键用做改变测 量单位。
显示控制键 MSSG键 主机信息画面 HELP键 帮助提示画面 CONFI键 主机基本功能配置 HOLD键 停止所有测量 PRINT键 打印当前画面
用户键 K1'、K2'、K3'为全局用户键。 可进入当前屏幕不可能得到的 设置。 ASSIG键 分配按键定义。 RELEA键 取消按键定义。
9、IF Filter（中频滤波器）。 此项目为正分析的信号选择所希望的中频滤波器带宽 。
10、Ext TX Key(扩展的TX开关）。 控制MIC/ACC的对外扩展开关 。
11、AF Anl In（音频分析输入）。 此项目为分析仪选择输入，不同输入可使FM Deviation③发生改变。选择项目为AUDIO(音频输入），RADIO INTERFACE(无线电接口）， MODULATION（调制输入）等。
4、SINAD(灵敏度）/SNR(信噪比)/Distortion（失真)/AF Frequency（音频频率）/DC Level（直流电平）等项目的测量值显示。 将光标打到所选项目前，按下光标键可选择以上项目中的一种 。光标打到后端，按下光标键可更改单位。
5、Tune Mode（调谐模式）。 可选择的发射频率调谐模式 。选择项目为Auto和Manual，代表发射频率调谐模式为自动或手动 。
14、
此项目为扩展功能模块，当选择下方的各个功能项时 ，进入其项目菜单。
射频发生器
射频分析仪
音频分析仪
示波器
频谱分析仪
信令编码器
信令解码器
无线电接口（选用）
更多选项
