电冰箱的制冷原理及其发展
电冰箱工作原理

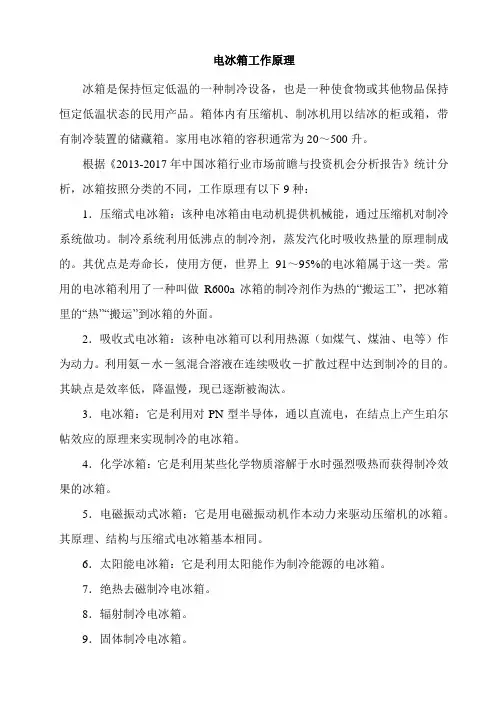

电冰箱工作原理
冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温状态的民用产品。
箱体内有压缩机、制冰机用以结冰的柜或箱，带有制冷装置的储藏箱。
家用电冰箱的容积通常为20～500升。
根据《2013-2017年中国冰箱行业市场前瞻与投资机会分析报告》统计分析，冰箱按照分类的不同，工作原理有以下9种：
1．压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统做功。
制冷系统利用低沸点的制冷剂，蒸发汽化时吸收热量的原理制成的。
其优点是寿命长，使用方便，世界上91～95%的电冰箱属于这一类。
常用的电冰箱利用了一种叫做R600a冰箱的制冷剂作为热的“搬运工”，把冰箱里的“热”“搬运”到冰箱的外面。
2．吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。
利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。
其缺点是效率低，降温慢，现已逐渐被淘汰。
3．电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。
4．化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。
5．电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。
其原理、结构与压缩式电冰箱基本相同。
6．太阳能电冰箱：它是利用太阳能作为制冷能源的电冰箱。
7．绝热去磁制冷电冰箱。
8．辐射制冷电冰箱。
9．固体制冷电冰箱。
关于电冰箱的介绍
电冰箱的简介世界上首台家用的制冷设备在1910年左右出现，1913年拉森制造了一台人工操作的家用冰箱，1918年美国卡尔维纳特公司首次成功地试制出商业和家用自动电冰箱，到1920年为止约售出200台，1926年美国奇异公司经过11年的试验，制造出世界第一台密封式制冷系统的电冰箱，1927年第一台家用吸收式冰箱问世。
电冰箱是冷藏食物的家用电器，一般冰箱是由四大件组成:压缩机、冷凝器、膨胀阀和蒸发器，根据控制或是使用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
电冰箱的工作原理制冷剂在压缩机运转制冷时，在各器件(管路)的状态、压力、温度不同。
温器，有双门、三门、及四门冷藏、冷冻电冰箱。
制冷系统工作受控于电气系统，电气系统控制的依据是根据用户设置。
电冰箱器件按作用分为制冷系统、电气系统、箱体、附件四种，但各种器件是相互联系的，如压缩机和双温双控电路中电磁阀具有制冷、电气双重功能，制冷系统中防露管全部内藏于箱体门框内，毛细管部分内藏于箱体内，有的电冰箱将蒸发器全部或部分内藏于箱体内。
制冷系统工作原理电冰箱的制冷作用是将箱内热量转移到箱外，这个热量转移过程是借助循环流动，不断进行液态→气态转换的制冷剂完成的。
又因箱内温度低于箱外，按热力学第二定律，高温物体热量能自动地向低温物体传热，如果要使热量从低温物体转移到高温物体，需补充一定条件，这一补充条件就是压缩机所做的机械功。
如水流一样，要想让水由低水位流向高水位，就必须用水泵从低出往高处抽水。
在电冰箱制冷系统中压缩机就起水泵作用，将蒸发器中低温制冷剂的热量移向高温冷凝器。
制冷剂在制冷系统循环流动过程中，之所以能将箱内热量转移到箱外，是因为制冷剂在循环流动过程中不断的变换压力，从而不断的变换沸点，使制冷剂在低温的箱内管路（蒸发器）蒸发吸热，在高温的箱外管路（冷凝器）冷凝散热。
制冷管路中压力的变换是由蒸发器和毛细管实现的。
电冰箱制冷系统的工作原理

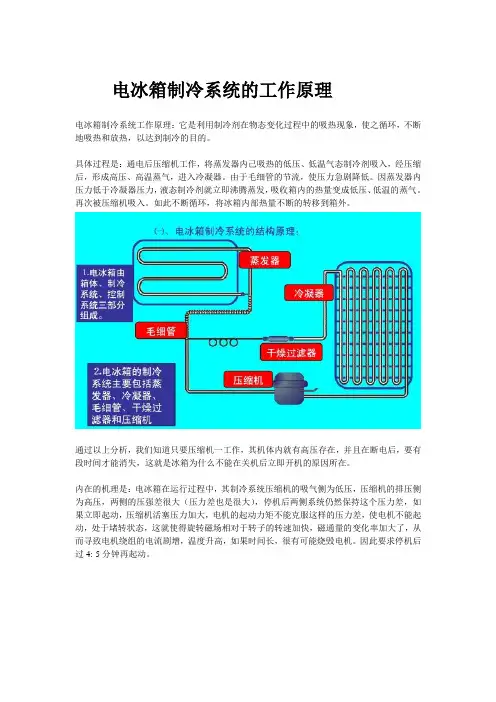

电冰箱制冷系统的工作原理
电冰箱制冷系统工作原理：它是利用制冷剂在物态变化过程中的吸热现象，使之循环，不断地吸热和放热，以达到制冷的目的。
具体过程是：通电后压缩机工作，将蒸发器内己吸热的低压、低温气态制冷剂吸入，经压缩后，形成高压、高温蒸气，进入冷凝器。
由于毛细管的节流，使压力急剧降低。
因蒸发器内压力低于冷凝器压力，液态制冷剂就立即沸腾蒸发，吸收箱内的热量变成低压、低温的蒸气。
再次被压缩机吸入。
如此不断循环，将冰箱内部热量不断的转移到箱外。
通过以上分析，我们知道只要压缩机一工作，其机体内就有高压存在，并且在断电后，要有段时间才能消失，这就是冰箱为什么不能在关机后立即开机的原因所在。
内在的机理是：电冰箱在运行过程中，其制冷系统压缩机的吸气侧为低压，压缩机的排压侧为高压，两侧的压强差很大（压力差也是很大），停机后两侧系统仍然保持这个压力差，如果立即起动，压缩机活塞压力加大，电机的起动力矩不能克服这样的压力差，使电机不能起动，处于堵转状态，这就使得旋转磁场相对于转子的转速加快，磁通量的变化率加大了，从而寻致电机绕组的电流剧增，温度升高，如果时间长，很有可能烧毁电机。
因此要求停机后过4:-5分钟再起动。
冰箱制冷原理
冰箱制冷原理文摘：蒸汽压缩式制冷系统由压缩机、冷凝器、毛细管、蒸发器组成,用管道将它们连接成一个密封系统.制冷剂液体在蒸发器内以低温与被冷却对象发生热交换,吸收被冷却对象的热量并气化,产生的低压蒸汽被压缩机吸入,经压缩后以高压排出.压缩机排出的高压气态制冷剂进冷凝器,被常温的冷却水或空气冷却,凝结成高压液体.高压液体流经膨胀阀时节流,变成低压低温的气液两相混合物,进入蒸发器,其中的液态制冷剂在蒸发器中蒸发制冷，产生的低压蒸汽再次被压缩机吸入,如此周而复始，不断循环.关键字：冰箱制冷原理1前言：随着我国经济的飞速提高，百姓的生活水平不断提高，每家每户拥有一台电冰箱已经不是什么梦想。
通过冰箱制冷，人们生活所需的食物都可以延长一定的保鲜期和保质期，冰箱能够保鲜蔬菜、水果，并冷冻肉，还可以将吃剩的食品短期保存，避免浪费。
但是冰箱的另一个坏处就是对环境的破坏和对资源的消耗。
如何使用冰箱是我们必须思考的问题。
2冰箱制冷原理要想使电冰箱内的温度下降，就必须想办法不断地把电冰箱内的热量移到箱外来，那么用什么办法呢？我们知道，水在标准大气压下的沸腾温度为100℃，即水在100℃时就“开”了。
在沸腾过程中，水要吸收大量的热量，由液体变为水蒸气。
其中“吸收大量的热量变为水蒸汽”这一特性对我们很有启发。
于是我们找到了一种物质，“氟利昂—12”，它不像水那样在100℃时沸腾，而是在-30℃左右的低温下就能沸腾汽化，在汽化的过程中也要吸收大量的热量。
我们将这种物质作为电冰箱的制冷剂，让这种液态物质在冰箱的蒸发器内沸腾汽化，吸收箱内的大量热量，使电冰箱内降温。
又因氟利昂—12在-30℃左右的低温下就能沸腾汽化，因此电冰箱内的温度就可以降低到很低。
电冰箱的制冷系统是由全封闭压缩机、冷凝器、毛细管、蒸发器等组成的一个封闭循环系统。
工作过程如图一。
3制冷过程主要分为：2.1压缩。
除少数环保冰箱外，现在普通家用冰箱的制冷剂大多还是氟利昂，它储存在冰箱的专用容器中。
冰箱制冷系统
冰箱制冷系统冰箱制冷系统冰箱是我们日常生活中常见的家电之一，其核心部件就是制冷系统。
冰箱的制冷系统主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。
它们相互协作，通过循环作用，将室内的热量转移到外部环境，实现冷藏和冷冻的目的。
首先，我们来了解一下冰箱制冷系统的工作原理。
冰箱制冷系统采用了制冷循环过程，通过改变制冷剂的压力和温度来实现制冷效果。
制冷循环的基本过程是压缩、冷凝、膨胀和蒸发。
制冷循环的第一步是压缩，制冷剂从蒸发器进入压缩机中，由于压缩机的工作，制冷剂的压力和温度都会上升。
随后，制冷剂进入冷凝器，此时外界的空气通过冷凝器，使制冷剂的温度下降并散发热量。
此时的制冷剂为高温高压气体。
接下来，在膨胀阀的作用下，制冷剂经过膨胀过程，压力和温度急剧下降。
这时的制冷剂为低温低压液体，进入蒸发器。
在蒸发器内，制冷剂吸取室内空气的热量，使其降温。
同时，制冷剂蒸发为低温低压蒸汽。
这一过程中，制冷剂从液态转化为气态时吸收了大量的热量，因此室内空气的温度得到了降低。
以上就是冰箱制冷系统的基本工作原理。
但要保证冰箱的制冷效果，制冷系统的设计和选用的制冷剂都是至关重要的。
在制冷系统的设计中，压缩机是核心设备。
压缩机的作用是提供足够的压力将制冷剂推送到冷凝器中，并保持一定的循环速度。
压缩机的选择要考虑制冷剂的种类、制冷量、工作温度等因素。
一般常用的压缩机有往复式压缩机、转子式压缩机等。
此外，冷凝器也是冰箱制冷系统中的重要组成部分，其主要功能是将制冷剂中吸收的热量散发出去。
冷凝器的工作效率与散热面积和制冷剂之间的传热效果密切相关。
我们常见的冷凝器有空气冷凝器和水冷凝器两种。
膨胀阀的作用是调节制冷剂的流量和压力，使制冷剂在蒸发器中起到降温的作用。
膨胀阀的选择要根据制冷系统的需求确定，一般常用的有热力膨胀阀和电子膨胀阀。
最后，蒸发器是制冷过程中吸取热量的关键部件。
蒸发器的设计要求能够与室内空气充分接触，以保证室内空气的降温效果。
冰箱的运作原理物理

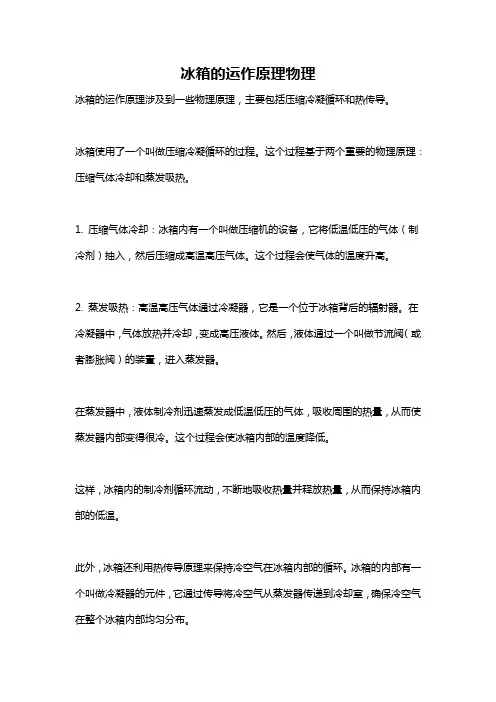

冰箱的运作原理物理
冰箱的运作原理涉及到一些物理原理，主要包括压缩冷凝循环和热传导。
冰箱使用了一个叫做压缩冷凝循环的过程。
这个过程基于两个重要的物理原理：压缩气体冷却和蒸发吸热。
1. 压缩气体冷却：冰箱内有一个叫做压缩机的设备，它将低温低压的气体（制冷剂）抽入，然后压缩成高温高压气体。
这个过程会使气体的温度升高。
2. 蒸发吸热：高温高压气体通过冷凝器，它是一个位于冰箱背后的辐射器。
在冷凝器中，气体放热并冷却，变成高压液体。
然后，液体通过一个叫做节流阀（或者膨胀阀）的装置，进入蒸发器。
在蒸发器中，液体制冷剂迅速蒸发成低温低压的气体，吸收周围的热量，从而使蒸发器内部变得很冷。
这个过程会使冰箱内部的温度降低。
这样，冰箱内的制冷剂循环流动，不断地吸收热量并释放热量，从而保持冰箱内部的低温。
此外，冰箱还利用热传导原理来保持冷空气在冰箱内部的循环。
冰箱的内部有一个叫做冷凝器的元件，它通过传导将冷空气从蒸发器传递到冷却室，确保冷空气在整个冰箱内部均匀分布。
这就是冰箱的基本运作原理，通过压缩冷凝循环和热传导来保持冰箱内部的低温，实现食物和物品的冷藏和冷冻。
冰箱冷藏冷冻工作原理
冰箱冷藏冷冻工作原理
冰箱的冷藏和冷冻功能是通过以下工作原理实现的。
1. 压缩机：冰箱内部包含一个压缩机，它是冷藏和冷冻工作的核心。
压缩机将制冷剂（通常是氟利昂）压缩成高压气体，导致其温度升高。
2. 冷凝器：高压制冷剂进入冷凝器，这是一个类似于网格状的金属管。
当制冷剂在冷凝器中流动时，它会散发热量并冷却下来。
这使得制冷剂从高压气体变为高压液体。
3. 膨胀阀：高压液体进入膨胀阀，在膨胀阀的作用下，压力下降，制冷剂变成低温低压液体。
这样，制冷剂进入冷冻室和冷藏室后的温度就会降低。
4. 蒸发器：低温低压液体制冷剂经过蒸发器（冷冻室和冷藏室内的金属管），在这里吸收室内的热量。
制冷剂从液体变为气体状态，将冷凝器中吸收的热量带走。
5. 循环：经过蒸发器后，制冷剂再次进入压缩机，开始新一轮的循环。
这样不断的循环过程，使冷藏室和冷冻室的温度保持在所设定的范围内。
总的来说，冰箱的冷藏和冷冻功能依赖于制冷剂的循环运行。
制冷剂通过压缩和膨胀的过程，实现了热量的吸收和散发，从而达到不断降低室内温度的效果。
这样，食物和物品就可以在冰箱内保持新鲜和冷冻。
人教版高中物理选修2-2：电冰箱_课件1
习题答案
1、答：制冷系统的功能是在箱体内实现低温 环境，该系统包括的部件主要是：压缩机、 冷凝器、毛细管和蒸发器等四个部分，这四 个部分组成一个密封的连通系统，里面冲注 一定量的制冷剂。 2、3答案略
4、例如减少开启次数，选用节能型电冰箱等。
压缩机是使制冷剂产生物态变化的动
力，大都采用全封闭式。通常把压缩机 和电动机封闭在同一个外壳内，以防止 制冷剂的泄露并减少噪音。压缩机都配 有自动安全装置，可以保证长期使用不 出故障。
压缩机
冷凝器的作用是将制冷剂带来的
热量放出，将气体还原为液体，一 般采用自燃对流风冷形式。为了加 强热交换。冷凝器外表面喷了很薄 的黑漆，架空安装在箱体的背后。
（4）用途分类代号，C为冷藏箱，CD为冷 藏冷冻箱
（5）产品代号，家用电冰箱。
2、耗电量
电冰箱的耗电量分为额定耗电量和 世纪耗电量。
3、气候类型
热带型（T）、亚热带型（ST）、温带 型（N）、亚温带型（SN）
4、星级
表示电冰箱冷冻室的温度级别
*一星级：冷冻室温度低于-6°，食物可储藏 十天。 **二星级：冷冻室温度低于-12°，食物约可 储藏一个月。 ***三星级：冷冻室温度低于-18°，食物均可 储藏三个月。 ****四星级：后三星表示冷冻室温度低于18°，前一星期表示有速冻室，可以冻结鲜食 品。
2、通过对蒸发器的表面状态观察、手摸冷凝 器的温度和聆听毛细管的过液声对制冷系统 故障进行初步的判断。 答：
故障现象 微露 泄露 微堵 堵死 压缩机不工作
蒸发凝结器温度 温升很小 无温升 温声很小 无温升 无温升
毛细管声音 断续的微弱声音 极微弱的声音 断续微弱声音 无 无
随堂练习
1、查找资料找出有关使用电冰箱的注意事项。 答：使用电冰箱时箱内温度不易调的过低，
制冷原理（好）
制冷原理（好）制冷原理⼀、制冷原理从低于环境温度的物体中吸取热量，并将其转移给环境介质的过程，称为制冷。
冰箱制冷原理主要是根据物质由液体变成⽓体时吸热和由⽓体变成液体时放热的原理。
即压缩机将低温低压的制冷剂⽓体吸⼊⽓缸，经过压缩机压缩，变成⾼温⾼压的⽓态并排到冷凝器内，在冷凝器内，⾼温⾼压的⽓体与温度较低的环境进⾏交换，温度降低并冷凝为液体；液体通过⽑细管节流，降低压⼒后进⼊蒸发器，在蒸发器内吸热汽化，（未汽化的暂留在储液管⾥），汽化后被吸回压缩机，重新压缩。
如此周⽽复始，不断循环，使箱内温度降低，实现冰箱制冷。
⼆、电冰箱制冷过程电冰箱的制冷在制冷系统中分为压缩、冷凝、节流、蒸发四个过程。
压缩：压缩机在运⾏中，吸⼊来⾃蒸发器的低压、低温制冷剂蒸⽓，压缩成⾼压⾼温的过热蒸⽓，排⼊冷凝器内。
冷凝：在冷凝器内制冷剂蒸⽓向空⽓中散热降温，变成⾼压中温液体。
节流：⾼压液体通过⽑细管节流，使压⼒急剧降低⽽进⼊蒸发器。
蒸发：经过⽑细管节流的制冷剂在蒸发器内膨胀，沸腾吸热，变成低压低温蒸⽓，⼜被压缩机吸⼊。
三、电冰箱制冷循环图⽰意图单循环制冷系统⽰意图（见图1）（由⼀个温控器对冷藏室和冷冻室的温度进⾏控制）（图1）双循环制冷系统：由两个温控器和⼀个电磁阀或两台压缩机对冷藏室和冷冻室的温度进⾏控制，双系统冰箱的优点是将冷藏室温控器关闭，单独对冷冻室进⾏制冷电磁阀⽰意图（见图2）（图2）⼀、家⽤电冰箱的组成家⽤电冰箱的外形多种多样，但主要结构⼤致相同，⼀般均由箱体、制冷系统、电⽓系统等⼏个部分组成。
⼆、家⽤电冰箱分类按箱门型式分类：单门冰箱、双门冰箱及多门冰箱。
按使⽤⽓候类型分类：亚温带、温带、亚热带和热带。
按冷冻室温度及其所能达到的温度分类：1星、2星、3星、4星共四个星级。
按制冷⽅式分类：压缩式、吸收式和半导体式电冰箱（电机压缩式按冷却⽅式⼜可分为直冷式和间冷式两种）。
四、不同星级温度及⾷品有效贮存期B CD 191 W E改进设计号，以A、B…….表⽰⽆霜冰箱⽤汉语拼⾳字母W表⽰规格代号，有效容积以阿拉伯数字表⽰，单位为L⽤途分类代号C：冷藏箱；CD：冷藏冷冻箱；D：冷冻箱产品代号，B表⽰家⽤电冰箱箱体⼀、家⽤电冰箱的箱体主要由外箱、内箱、箱门、绝热层和附件等组成，外箱与内箱之间均匀充满硬质聚氨酯泡沫塑料（PU），具有绝热良好、重量轻、粘结性强且不吸⽔等优点。
电冰箱工作的原理
电冰箱工作的原理
电冰箱的工作原理是利用压缩机、蒸发器、冷凝器和膨胀阀等组成的制冷循环系统。
1. 压缩机：压缩机是电冰箱的核心部件，它通过电动机驱动，将低温低压的制冷剂气体吸入，然后将其压缩成高温高压的气体。
压缩机的工作相当于冰箱的“心脏”，提供所需的压力差。
2. 冷凝器：压缩机压缩的高温高压气体进入冷凝器，与冷却介质（通常是空气）进行热交换，将其冷却成高压液体。
这个过程中，制冷剂的温度降低，变成了液态。
3. 膨胀阀：高压液态的制冷剂通过膨胀阀进入蒸发器，减压后，高压液体变成低压液体。
膨胀阀的作用是限制制冷剂流量，降低压力。
4. 蒸发器：低压液态的制冷剂进入蒸发器，与冷却室内空气接触，从而吸取空气中的热量，使空气温度降低。
同时，制冷剂在蒸发器内部蒸发，从液态变成气态。
5. 循环：制冷剂（气态）从蒸发器中再次被压缩机吸入，再次进行压缩，然后循环往复。
通过这样的制冷循环过程，电冰箱内部的温度不断降低，实现冷藏和冷冻的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电冰箱的制冷原理及其发展
Principles nd development of refrigeration
Refrigerator
摘要：简单列出冰箱的发展历史，介绍其分类，各个组成部分的构造及其
功能，冰箱各部件相互间的功能联系。并对其进行了一些改进措施。最后
展望其发展前景和带给人们巨大的生活影响。
关键字：压缩机、冷凝器、干燥过滤器、毛细管、蒸发器、干燥过滤器、
制冷剂
引言：自人类文明诞生以来，一直幻想着能在炎炎夏日有一丝凉爽或者随
时随刻能够享受新鲜的食物。这个梦想促使着人类不断地做出各种尝试，
而冰箱的出现无疑圆了这个夙愿。随着人们生活水平的不断提高，电冰箱
的应用几乎遍及生产、生活的各个方面。电冰箱是冷冻器的一种，在家庭
中主要用于冷藏或冷冻食品、饮料、水果、蔬菜，及少量的食用冰块。[1]
电冰箱从它的诞生之初便带给社会巨大的改观，历经一百年的发展，电冰
箱愈加完善，对人们生活的的影响也与日俱增。
1, ﹑冰箱的发展史
其实，早在远古时期，我国就已经出现了冰箱，也就是上图的冰
鉴。冰鉴，就是我国古代盛冰的一种器具，既能保存食品，还能散发冷
气，可以说已经具备了一些冰箱的功能，只是当时它主要的作用还是一
种祭祀的器具，《周礼·天官·凌人》：“祭祀共(供)冰鉴。”就可以很好
的证明这一点。
自瑞典斯德哥尔摩皇家技术学院的年轻工程师，在毕业时提交了举
世瞩目的选题--一台简单利用吸收过程，用热量制冷的制冷机，启动这
个过程的热源的能量由电、汽油或煤油来供应，电冰箱由此产生。
1925年，伊莱克斯将自己的首款冰箱——Model D推向了市场。第一
个版本Model D将冷却装置和电气配件装入一个“驼峰”中，容量为91
升。许多人发现“这个奇妙的箱子”解决了他们食物保鲜的难题。
到20世纪30年代，电冰箱的发展更是速度惊人，首款内置冰箱M3于
1930年面世，这是一台适用于现代家庭居室的微型冰箱。在此之前，所
有的冰箱机型均为独立式。次年又推出了第一台空气冷却机型L1，实现
了人们期待已久的技术突破。于是，越来越多的厂家也开始将电冰箱作
为他们重点发展的产业。
自此，电冰箱如同百花绽放之态，迅速的进入人们的生活，到40年
代，约85%的美国家庭都有了机械冰箱。虽然美国冰箱普及率在1930年
代已经很高了，但是在欧洲的普及率却直到第二次世界大战爆发前都不
高。我国一直到1956年，才有了自己第一台国产冰箱--“雪花”冰箱，这
家国内著名的老厂家曾拥有年产80万台电冰箱的生产能力，成为中国最
早的名牌产品之一。赢得国内外众多消费者的青睐，也成为国人的骄
傲。
电冰箱自它一出现之后，迅速发展，引起了人类生活的深刻变革，
我们的生活也起了翻天覆地的变化。
2、电冰箱的分类
冰箱的分类按不同的标准分为很多
种： 2.1 压缩式电冰
箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。制
冷系统利用低沸点的制冷剂，蒸发时，吸收汽化热的原理制成的。其优
点是寿命长，使用方便，目前世界上91～95的电冰箱属于这一类 。
2.2 吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤
油、电等）作为动力。利用氨－ 水－氢混合溶液在连续吸收－扩散过
程中达到制冷的目的。其缺点是效率低，降温慢，现已逐渐被淘
汰。 2.3半导体电冰箱：它是
利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实
现制冷的电冰箱。由于种类太多，这里只介绍压缩式电冰箱结构组成及
其工作原理。
3、电冰箱结构组成及其工作原理
电冰箱主要由箱体、门体、制冷系统、控制系统及附件五部分组
成。其中箱体是结构组成部件，制冷系统是冰箱的核心部件，控制系统
是冰箱的指挥部件。[2]
3.1箱体和门体:箱体、门体根据不同的温度要求组成若干间室，与
外界空气隔绝并分别保持一定低温。箱体、门体由箱壳、箱胆、门壳、
图1 电 冰 箱 结 构 示 意 图
3.2 制冷系统:电冰箱的制冷系统由压缩机、冷凝器、干燥过滤
器、毛细管、蒸发器组成，制冷系统利用制冷剂的循环进行热交
换，将冰箱内的热量转移到冰箱外的空气中去，达到使冰箱内降温
的目的。 3.2.1 压缩机 :家用电冰箱用压缩机一般为全
封闭压缩机，它实际是将压缩机与电动机全部密封在机壳内。压缩
机由曲轴、连杆组件、活塞、气缸、机体、转子和定子等部件组
成。压缩机是制冷循环系统的“心脏”，它的作用是在电动机的带动
下，输送和压缩制冷剂蒸气，使制冷剂在系统中进行制冷循环。当
压缩机电动机带动曲轴作旋转运动时，连杆将旋转运动转化为活塞
的往复式运动。活塞在气缸中所作的往复运动，可分为吸气、压
缩、排气和膨胀四个工作过程。
3.2.2冷凝器的作用 冷凝器又称为散热器，是电冰箱制冷系统中主要
的热交换设备。冷凝器的作用是将压缩机排出的高温、高压制冷剂
蒸气，在冷凝器里经过热量的传递，向周围空气散热，使制冷剂蒸
气冷却然后液化成液体平背式（内藏式）冷凝器由左冷凝器、防露
管、右冷凝器组成。左、右冷凝器由粘胶铝箔粘贴在箱体的左、右
侧板上，防露管则安装在冷冻胆框四周。丝管式冷凝器丝管式冷凝
器是用钢丝点焊在邦迪管上，再经防锈处理而成。 3.2.3 毛细管
毛细管有两个作用：a.保持冷凝器制冷剂和蒸发器制冷剂之间有一定
的压力差，以保证制冷剂蒸气在冷凝器内有较高的压力，从而使制
冷剂蒸气在冷凝器内散热冷凝成液体；保证制冷剂液体在蒸发器内
有较低的压力，从而使制冷剂液体在蒸发器内吸热蒸发成气体。b.控
制制冷剂流量。如果毛细管阻力大，制冷剂流量小，制冷量少，蒸
发温度低；如果毛细管阻力小，制冷剂流量大，制冷量大，蒸发温
度高。毛细管是一根细而长的紫铜
管。 3.2.4 蒸发器 蒸发器
是冰箱制冷系统中的产冷部件，俗称冷源。从毛细管降压后的制冷
剂气液混合体（气液比例约为1：9）进入蒸发器，在低压下蒸发由
液体变成气体，经蒸发器吸收箱内的热量，达到制冷的目的。蒸发
器内制冷剂的蒸发温度越低，冷却周围物体的能力越大，而它的蒸
发面积是由压缩机的产冷量决定的。冷冻室蒸发器为板管式蒸发
器，板为冷冻室内胆，材质为铝板。管--有一些为铝管，有一些为铜
管，用导热胶膜贴在内胆背面。冷藏室蒸发器为板管式蒸发器，板
—为蒸发器板，贴在冷藏胆背面。管为铜管，用粘胶铝箔贴在蒸发
器板上（这里指上置冷冻室冰箱）。冷冻室蒸发器为丝管式蒸发
器，将钢丝点焊在邦迪管上，作成层架（用于放抽屉），并作防锈
处理。冷藏室蒸发器为板管式蒸发器，板—为蒸发器板，贴在冷藏
胆背面。管为铜管，用粘胶铝箔贴在蒸发器板上（这里指下置冷冻
室冰箱）。 3.2.5 干燥过滤器(又称作干燥器) 干燥过滤器外壳
为铜管，铜管两端缩口，铜管里面两端装有铜丝过滤网，中间装有
分子筛。干燥过滤器安装于冷凝器与毛细管之间，用以吸附制冷系
统中的水分，以防止发生冰堵，同时还起到过滤作用，防止杂质、
碎物等进入毛细管引起脏堵。 3.2.6 制冷剂 制冷剂又
称“制冷工质”，制冷循环中工作的介质制。[3]冷剂是指在制冷系统
中实现制冷循环的工作介质。在压缩式制冷循环中，利用制冷剂的
相变传递热量，即制冷剂在蒸发过程吸热，在冷凝过程放热。制冷
剂 的性能直接影响着电冰箱的制冷性能，因此对制冷剂的要求比较
严格。[4] 沸点较低的制冷剂用于低温制冷设备（如冷冻设备）。沸
点较高的制冷剂则用于较高温度的制冷设备（如空调设备）。冰箱
所用制冷剂主要有四类：R12、混合工质（R152a/R22）、R134a、
R600a。 3.3控制系统 电气系统的主要作用是将箱内
的温度控制在一定的范围内，以保证冷藏冷冻的需
要。 3.4 附件 包括对上置冷冻室和对下
置冷冻室。
4.其发展前景及改进 历经了多年的发
展，电冰箱也愈加完美，功能也愈加强大，对人们影响之深也是前所未
有的。人类在生产应用中不断对冰箱加以改进，使之更加适合育于社会
的发展 ，更好地服务于人类。 然而，随着
人类对自然资源的不断开采，传统能源日益枯竭，这就要求人们开发出
适合于这种情况的新式冰箱，比如利用太阳能地热能风能等新型能源。
除了开发新能源难道我们就没有其他办法了吗？事实上是有的，那就是
节流，就是在能源节约上下功夫。 21世纪是信息化的时代，物联网方
兴未艾正处于风口浪尖，我们可以充分发展好物联网这个平台，实现远
程控制。我们都知道冰箱有时候是没有必要工作的，这个时候如果处于
工作状态将造成极大地能源浪费。可以借助物联网实现远程操作，对冰
箱的工作状态进行控制，从而更好地节约能源。 随着家电行业和信息
业日益融合，智能化的信息家电成为市场新宠。未来的冰箱智能技术将
从目前的模糊控制向精确温控变化。微电脑模糊电冰箱内设冷冻传感
器、外界温度传感器，能自动测定冰箱内各种储藏食品的种类和数量，
自动调整最合理的温度拉力保鲜食品，同时具有根据需要除去臭味和排
除霜冻等功能。一按“傻瓜键”全自动按钮，就能推荐理想的温度保鲜，
节能性十分优越 ，将极大地改变人类的生活。
参考文献：
[1] 杨尚威. 家用电器. 北京. 高等教育出版社. 1990-8. p223
[2] 杨尚威. 家用电器.北京. 高等教育出版社. 1990-8. p241
[3]杨晓辉. 简明机械实用手册. 北京. 科学出版社. 2006-8 . p1141
[4] 麦汉光，王军伟 家用电器技术基础与维修技术. 北京. 高等教育出版
社. 第二版.2003-8 . p181
