构造线CAD课件2[2]
CAD基础教程PPT课件
绘图区域
04 用于显示和编辑图形的主要区
域。
命令行窗口
05 显示命令提示和输入命令的地
方。
状态栏
06 显示当前光标位置、绘图模式
、图层等信息。
掌握基本绘图命令和编辑命令
基本绘图命令
包括直线（LINE）、圆（CIRCLE）、矩形 （RECTANGLE）、多边形（POLYGON）
等命令。
选择对象
使用鼠标单击或拖动选择框来选择要编辑 的对象。
CAD基础教程PPT 课件
目录
• CAD软件简介与安装 • CAD界面认识与基本操作 • 绘制二维图形 • 编辑二维图形 • 标注尺寸和文字注释 • 图层管理与打印输出
01
CAD软件简介与安装
CAD软件定义及发展历程
定义
CAD（Computer-Aided Design， 计算机辅助设计）软件是一种利用计 算机及其图形设备帮助设计人员进行 设计工作的软件。
VS
退出CAD程序
通过点击界面右上角的关闭按钮或选择文 件菜单中的退出选项来关闭CAD程序。
熟悉CAD界面组成元素
标题栏
01 显示当前打开的CAD文件名和
程序名称。
菜单栏
02 包含文件、编辑、视图、插入
、格式、工具、窗口和帮助等 菜单选项。
工具栏
03 提供常用命令的快捷方式，如
绘图、修改、标注等。
捕捉工具
利用捕捉工具精确定位点，如端点、中点、 交点等。
正交模式
开启正交模式，确保绘制的直线与水平或垂 直方向保持一致。
极轴追踪
使用极轴追踪功能，沿特定角度方向绘制直 线。
对象捕捉追踪
结合对象捕捉与追踪功能，实现精确绘图与 编辑。
《AutoCAD机械绘图课件》课件——任务一：子任务二绘制直线构成的平面图形
4．命令选项功能：
命 令
含 义
一、绘图工具条与修改工具条的图标
“绘图”工具条
“修改”工具条
直线
多段线
矩形
圆
样条曲线
椭圆弧
创建块
图案填充
多行文字
构造
插入块
点
面域
删除
镜像
阵列
旋转
拉伸
延伸
打断
圆角
复制对象
偏移
移动
缩放
修剪
打断于点
倒角
分解
相关知识
二、本活动中要学习的新命令 1．绘图命令：直线（L） ，构造线（XL） 2．修改命令：修剪（TR） ，延伸（EX） ，偏移（O） ，拉长（LEN） 打断于点和打断（BR）
图2.7
图2.8
1.相对极坐标 1）概念：所求点相对于已知点的的长度以及所求线段与X正半轴的夹角，其中正角表示沿逆时针方向旋转,负角表示沿顺时针方向旋转。 2）表示方法：@长度<角度 如下图，已知A点的位置，求B对于A、C对于B或C对于A的坐标？
3）加强练习图
B对于A的坐标:@100<0 C对于B的坐标:@100<120 C对于A的坐标:@100<60
常用
百分数（P）
以对象总长度的百分比形式改变对象长度。
少用
全部（T）
通过指定线段或圆弧的新长度来改变对象总长。
少用
怎么用CAD绘制构造线图形
怎么用CAD绘制构造线图形
在CAD中我们经常使用的就有构造线，所以很多同学都需要掌握。
很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于怎么用CAD绘制构造线图形的内容，希望可以让大家有所收获!
用CAD绘制构造线图形的方法
首先点击工具栏的命令按钮，也可以点击绘图，下拉有个构造线，也可以输入xl回车，XL是构造线的快捷键。
1、点击构造线命令后，在绘图区点击一点确定构造线的位置，然后移动鼠标，构造线会变动位置，随便点击一点构造线确定。
2、构造线的画法有很多种，图示有水平画法，有垂直画法，有角度画法，平分画法，偏移画法。

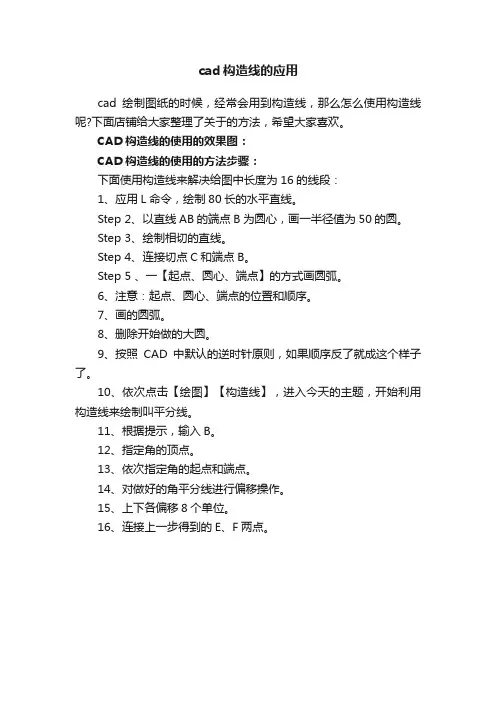

cad构造线的应用
cad构造线的应用
cad绘制图纸的时候，经常会用到构造线，那么怎么使用构造线呢?下面店铺给大家整理了关于的方法，希望大家喜欢。
CAD构造线的使用的效果图：
CAD构造线的使用的方法步骤：
下面使用构造线来解决给图中长度为16的线段：
1、应用L命令，绘制80长的水平直线。
Step 2、以直线AB的端点B为圆心，画一半径值为50的圆。
Step 3、绘制相切的直线。
Step 4、连接切点C和端点B。
Step 5 、一【起点、圆心、端点】的方式画圆弧。
6、注意：起点、圆心、端点的位置和顺序。
7、画的圆弧。
8、删除开始做的大圆。
9、按照CAD中默认的逆时针原则，如果顺序反了就成这个样子了。
10、依次点击【绘图】【构造线】，进入今天的主题，开始利用构造线来绘制叫平分线。
11、根据提示，输入B。
12、指定角的顶点。
13、依次指定角的起点和端点。
14、对做好的角平分线进行偏移操作。
15、上下各偏移8个单位。
16、连接上一步得到的E、F两点。
《CAD绘图软件基本操作培训》ppt课件(图文)
• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框 来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则 图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始 点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片 文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用 工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查 询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样 条曲线等）都可以转化为面域。
选择“绘图”|“面域”命令(REGION)，按照命令提示操作，选择一个 或多个用于转换为面域的封闭图形，按下回车/空格后即可将它们转换为面域。
CAD三维制图初级入门ppt课件(2024)
虚拟现实化
结合虚拟现实技术，提供更加 沉浸式的三维设计体验。
2024/1/29
6
02
CAD三维制图基础知识
2024/1/29
7
坐标系与视图
80%
世界坐标系（WCS）
CAD中的默认坐标系，固定不变 ，用于定义全局空间位置。
100%
用户坐标系（UCS）
优点
能够表示对象的完整形状、内部结构 和体积，适合进行精确的布尔运算和 有限元分析等。
缺点
相对于线框建模和表面建模，实体建 模更加复杂，需要更多的计算资源。
应用场景
机械设计、建筑设计、工程分析等。
14
04
CAD三维编辑与修改
2024/1/29
15
选择与变换对象
01
02
03
选择对象
通过单击、拖动选择框或 使用选择过滤器等方式选 择需要编辑的对象。
28
复杂装配体三维建模实例
步骤三
进行零件的装配约束，完成装配体建模
实例二
汽车发动机装配体建模
步骤一
分别建立汽缸、活塞、曲轴等零件的三维模型
2024/1/29
29
复杂装配体三维建模实例
步骤二
在装配环境中导入各零件模型
步骤三
进行零件的装配约束，完成装配体建模
2024/1/29
30
工程图生成与标注实例
2024/1/29
实例一
零件工程图生成与标注
步骤一
从三维模型中导出零件的工程图
步骤二
添加视图、剖面线、尺寸标注等
31
工程图生成与标注实例
步骤三
cad教程ppt课件
04
详细描述
介绍CAD软件中标准件库的运用，如 何快速调用标准件并进行参数化修改 ，提高设计效率。
06
详细描述
介绍在设计机械零件时需要考虑的工程材料与 热处理知识，如何根据零件的工作条件选择合 适的材料和热处理方式。
建筑模型设计案例
总结词
建筑外观设计
详细描述
介绍如何使用CAD软件进行建筑外观设计，包 括建筑立面、屋顶、窗户等部位的细节设计。
填充修改与调整
对已填充的图案进行修改 和调整，包括填充比例、 颜色等属性。
04
三维建模基础
三维坐标系建立
笛卡尔坐标系
基于X、Y、Z轴的三维坐 标系统，用于定义三维空 间中的点。
圆柱坐标系
以距离、角度和高度来定 义点的坐标，常用于描述 旋转对称结构。
球坐标系
以距离、角度和方位角来 定义点的坐标，适用于描 述球面或接近球面的结构 。
椭圆绘制
使用CAD软件中的椭圆工具，通过指定两个 轴的长度来绘制椭圆。
矩形绘制
使用CAD软件中的矩形பைடு நூலகம்具，通过指定两个 对角点来绘制矩形。
多段线绘制
使用CAD软件中的多段线工具，通过连续指 定多个点来绘制多段线。
文字输入与编辑
01
单行文字输入
使用CAD软件中的单行文字工具， 在图形中输入一行文本。
镜像
创建实体的镜像副本。
缩放
按比例改变实体的尺寸。
阵列
将实体复制并排列成矩形、环形或其他复杂 模式。
三维渲染与显示
材质与纹理
为实体添加表面属性，如颜色、光泽度和纹理， 使其更逼真。
阴影与透明度
通过阴影和透明度效果，进一步增强三维模型的 视觉效果。
CAD课件第三章
直 构 多 多 正 矩圆 圆 样 椭 插 生 点 图 创 多 线 造 线 段 多 形弧 条 圆 入 成 案 建 行 线 线 边 曲 及 块 内 填 区 文 形 线 椭 充 域 本 部 块 圆 弧
3.1 绘 制 点
AutoCAD图形中的点一般作为一种特殊的符号或者标记来使用，（如样条 曲线的控制点）用户绘制点之前一般应该先设置点的当前样式。 3.1.1 设置点的样式
命令行：ARC
在AutoCAD中共提供了以下几种绘制圆弧的方法：三点、起点+圆心+终 点（SCE）、起点+圆心+角度（SCA）、起点+圆心+长度（SCL）、起点+终 点+角度（SEA）、起点+终点+方向（SED）、起点+终点+半径（SER）、圆 心 + 起 点 + 终 点 （ CSE ） 、 圆 心 + 起 点 + 角 度 （ CSA ） 、 圆 心 + 起 点 + 长 度 （ CSL）。
3.7 正多边形
3.7.1 绘制正多边形 调用方式 菜单：绘图（DRAW）/ 正多边形（Polygon） 命令行：POLYGON 命令选项：AutoCAD提供了两种绘制正多边形的方法：先指定正多边形的 中心（Center）、先指定正多边形的一条边（Edge）。
3.8 图案填充
剖面线在工程图纸中有广泛的应用：如在机械图纸中表示零件的材料、反 映零件的内部结构、表明装配关系；在建筑图纸中表示土木、混凝土结构。 AutoCAD提供 BHATCH 命令绘制剖面线以及 BHATCHEDIT 命令实现剖 面线的编辑，而AutoCAD2000 在填充边界与孤岛检测、填充图案的关联、填 充图案样式等方面功能进一步增强，使剖面线的绘制及修改更为方便灵活。 3.8.1 图案填充 调用方式 菜单：绘图（DRAW）/图案填充（Hatch） 命令行：BHATCH 调用命令行后，系统将打开“边界图案填充”对话框。
CAD绘图中的网格线和构造线应用
CAD绘图中的网格线和构造线应用在CAD（计算机辅助设计）软件中，绘图过程中常常会用到网格线和构造线。
这两种线条的运用可以使绘图更加精确和高效。
本文将介绍CAD绘图中网格线和构造线的应用技巧。
首先，我们来了解一下网格线的作用。
网格线是一种在绘图区域上形成规则网格的线条，用于帮助用户在绘图时更精确地定位和对齐对象。
在CAD软件中，用户可以设置网格线的间距和颜色，以适应不同的绘图要求。
在绘图过程中，我们经常需要将对象排列整齐，并确保其水平或垂直对齐。
这时，我们可以利用网格线来辅助对齐。
例如，我们可以先设置网格线的间距为10个单位，然后将需要对齐的对象与网格线对齐。
这样可以快速而准确地完成对齐操作，提高绘图效率。
此外，当我们需要测量某对象的长度或宽度时，也可以借助网格线来进行准确测量。
例如，我们可以使用“网格捕捉”功能，将鼠标精确地放置在网格交点上，并读取鼠标指针所在位置的坐标值，从而得出对象的尺寸。
除了网格线，构造线也是CAD绘图中常用的工具。
构造线是一种临时性的辅助线条，用于帮助绘图者在绘图过程中确定对象的位置和形状。
与网格线不同，构造线不会出现在最终的绘图结果中，而只是在绘图过程中起到辅助作用。
在绘制复杂图形时，我们可以先使用构造线进行基本的轮廓设计。
例如，在绘制一个矩形时，我们可以先画出四条相互垂直的构造线，然后再根据这些线条绘制四边形，最后删除构造线，就可以得到完整的矩形图形。
除了用于绘制图形，构造线还可以用于绘制对称图形。
例如，我们想要绘制一个对称的图形，可以先画一条垂直的构造线，然后在这条线上绘制出一个半边的图形，最后使用镜像功能将这个半边图形复制到另一侧，从而得到完整的对称图形。
此外，构造线还可以用于绘制曲线。
例如，在绘制一条平滑曲线时，我们可以使用构造线作为曲线的参考线，在其上绘制出一些特定点，然后根据这些点来绘制光滑曲线。
这样可以使曲线更加精确和美观。
综上所述，网格线和构造线在CAD绘图中具有重要的应用价值。
土木工程CAD教程2
➢ 指定圆弧的端点或
➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半 径(R)/第二个点(S)/放弃(U)/
➢ 宽度(W)]: l ➢ 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
弃(U)/ ➢ 宽度(W)]: 100
➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放
弃(U)/ ➢ 宽度(W)]: a
➢ 指定包含角: 180
➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: <正交 开> 600
(W)]: <正交 开> 200 ➢ 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/
宽度(W)]: <正交 关> a ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
径(R)/第二个点(S)/放弃(U)/ ➢ 宽度(W)]: w ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半
点(S)/放弃(U)/ ➢ 宽度(W)]: ➢ 指定圆弧的端点或 ➢ [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个
