大件设备吊装方案
大型设备吊装方案
大型设备吊装方案一、背景介绍在建筑、制造、能源等领域，经常需要使用大型设备进行吊装作业。
大型设备吊装是一项复杂而危险的任务，需要精确的计划和严格的执行，以确保安全和有效地完成任务。
本文将介绍一种常用的大型设备吊装方案，旨在提供一个可操作性强且安全可靠的工作流程。
二、前期准备工作1. 设备调研：在开始吊装任务之前，需要对待吊装设备进行调研，包括设备的重量、尺寸、重心位置等参数。
同时，还要了解现场环境的状况，比如工作区域的地面承载能力、天气情况等。
2. 吊装计划制定：根据设备的特点和现场情况，制定详细的吊装计划。
包括吊装方向、起重设备的选择、吊装点的确定等。
3. 监测与检测：在吊装任务开始之前，对吊装设备和起重设备进行全面的监测与检测，确保其处于正常工作状态。
三、起重设备选择选择适合吊装大型设备的起重设备是保证吊装任务成功的关键。
常见的起重设备包括吊车、起重机和升降机等。
根据吊装任务的特点和现场环境的要求，选择合适的起重设备。
需要考虑的因素包括设备的重量、尺寸、作业高度、机动性等。
四、吊装方案实施1. 现场布置：根据吊装计划，在工作区域进行现场布置工作。
清理垃圾、阻挡物和杂物，保证工作区域的整洁和安全。
2. 吊装点设置：根据吊装计划，确定合适的吊装点。
吊装点应该位于设备的结构强度良好的位置，且要考虑到设备的重心位置，保证吊装过程中设备的平衡。
3. 吊装操作：在吊装过程中，必须严格按照安全操作流程进行操作。
操作人员应经过专业培训，熟悉起重设备的操作规程和操作步骤。
在吊装过程中，要时刻注意设备的稳定性，确保不会因为突发情况导致设备倾覆或滑落。
4. 紧急预案：在吊装任务进行过程中，有可能会面临各种意外情况，如天气突变、机械故障等。
因此，需要提前制定紧急预案，确保能够迅速应对并解决问题，保证吊装任务的安全进行。
五、安全措施大型设备吊装是一项高风险的工作，安全措施十分重要。
以下是一些常见的安全措施：1. 员工培训：所有参与吊装任务的操作人员应经过专业的培训，掌握正确的操作方法和安全常识。
大件设备吊装方案

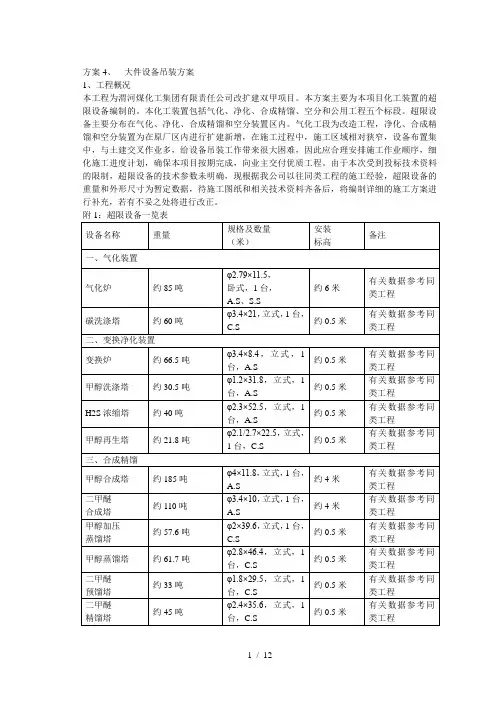

方案4、大件设备吊装方案1、工程概况本工程为渭河煤化工集团有限责任公司改扩建双甲项目。
本方案主要为本项目化工装置的超限设备编制的。
本化工装置包括气化、净化、合成精馏、空分和公用工程五个标段。
超限设备主要分布在气化、净化、合成精馏和空分装置区内。
气化工段为改造工程，净化、合成精馏和空分装置为在原厂区内进行扩建新增，在施工过程中，施工区域相对狭窄，设备布置集中，与土建交叉作业多，给设备吊装工作带来很大困难，因此应合理安排施工作业顺序，细化施工进度计划，确保本项目按期完成，向业主交付优质工程。
由于本次受到投标技术资料的限制，超限设备的技术参数未明确，现根据我公司以往同类工程的施工经验，超限设备的重量和外形尺寸为暂定数据，待施工图纸和相关技术资料齐备后，将编制详细的施工方案进行补充，若有不妥之处将进行改正。
2、编制依据2.1、招标文件2.2、设备平面布置图2.3、《大型设备吊装工程工艺标准》SHJ515-902.4、《化工工程建设起重规范》HGJ201-833、设备吊装的工艺流程附2：吊车吊装设备吊装工艺流程图4、吊车的选用根据施工总平面布置图和各工段的分布位置，周围环境条件不理想（包括道路、设备放置场地等），施工区域在原厂区内，属于改扩建项目，整个装置布局紧凑，吊装施工作业空间小，并结合被吊装设备的最大重量、设备吊装高度以及安装的位置、起重机械的技术参数、工人的技术水平等综合考虑，选用300T（TC2000）汽车吊一台、150T履带吊（P&H7150）一台、90T（神户790-TC）汽车吊一台，50T（QUY50）履带吊一台。
5、设备的吊装顺序由于本次投标资料不齐全，设备有关数据和到货情况不详，现只根据在手的资料和同类工程的施工经验进行编制。
超限设备的吊装顺序初步考虑如下：吊车进场，首先站位于气化装置，吊装气化炉和碳洗涤塔，然后进入变换装置，吊装变换炉，接下来进入净化装置（低温甲醇洗），吊装甲醇洗涤塔、H2S浓缩塔、甲醇再生产塔和甲醇/水分离塔，再将吊车站位于甲醇和二甲醚精馏和合成装置，吊装甲醇合成塔、二甲醚合成塔、甲醇加压蒸馏塔、甲醇蒸馏塔、二甲醚预馏塔、二甲醚精馏塔等设备，最后进入空分装置，吊装精馏塔和粗氩塔等设备。
大型设备吊装施工方案
大型设备吊装施工方案一、前期准备工作1.对施工现场进行勘察，了解地形、环境及空间限制等情况，确定设备吊装方案。
2.编制详细的施工方案和吊装计划，包括吊装过程的时间安排、吊装方案选择、吊装工具和设备选型等。
3.与相关部门协调，确定需要的吊装机械设备和人员配备，并做好安全保障措施的落实。
二、设备吊装准备1.组织施工人员进行安全培训，确保所有参与吊装作业的人员具备相应的专业知识和技能。
2.选购合适的吊装机械设备，根据设备的大小、重量和周围环境的限制，选择适当的吊装机械设备。
3.与发货方和收货方保持密切沟通，明确设备的尺寸、重量和运输方式，确保准确的信息传递和协调。
三、搭建吊装支架和设备检查1.根据设备的特点和吊装方案，搭建吊装支架，确保支架的稳定性和承重能力。
2.对设备进行全面检查，确保设备的完好无损，并进行必要的防护措施，如加固、封闭等。
四、设备吊装作业1.根据吊装计划和方案，安排吊装车辆和机械设备的位置，并确保吊装区域的安全和通畅。
2.进行吊装试验，检查吊装机械设备的性能和操作性。
3.安装起吊点，根据设备的特点和重心确定合适的起吊点，并进行加固和固定。
4.进行吊装作业，根据吊装计划和要求，进行吊装操作，确保设备的稳定和安全。
五、设备安装和调试1.根据吊装计划，将设备安装到指定位置，并进行必要的固定和连接。
2.进行设备的调试工作，确保设备安装正确和功能正常。
3.进行设备的测试和运行，检查设备的工作状态和性能，确认设备符合要求。
六、清理和整理1.进行施工现场的清理工作，清除吊装过程中产生的垃圾和杂物。
2.整理吊装机械设备和工具，检查设备的完好性和性能。
3.进行相关记录和文件的整理，包括施工记录、吊装计划和工作报告等。
七、安全措施1.制定并执行相关安全制度和操作规范，确保吊装作业的安全进行。
2.对吊装人员进行岗前培训，保证其掌握相应的安全知识和技能。
3.建立安全警示标志和警示线，标明作业范围和危险区域。

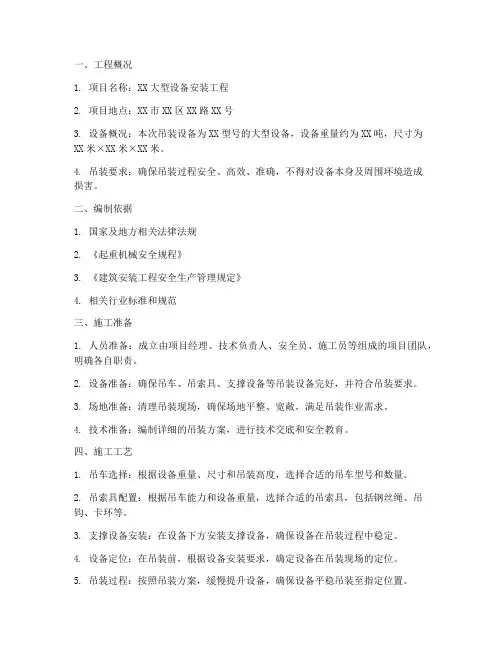

大型设备吊装专项方案
一、工程概况1. 项目名称：XX大型设备安装工程2. 项目地点：XX市XX区XX路XX号3. 设备概况：本次吊装设备为XX型号的大型设备，设备重量约为XX吨，尺寸为XX米×XX米×XX米。
4. 吊装要求：确保吊装过程安全、高效、准确，不得对设备本身及周围环境造成损害。
二、编制依据1. 国家及地方相关法律法规2. 《起重机械安全规程》3. 《建筑安装工程安全生产管理规定》4. 相关行业标准和规范三、施工准备1. 人员准备：成立由项目经理、技术负责人、安全员、施工员等组成的项目团队，明确各自职责。
2. 设备准备：确保吊车、吊索具、支撑设备等吊装设备完好，并符合吊装要求。
3. 场地准备：清理吊装现场，确保场地平整、宽敞，满足吊装作业需求。
4. 技术准备：编制详细的吊装方案，进行技术交底和安全教育。
四、施工工艺1. 吊车选择：根据设备重量、尺寸和吊装高度，选择合适的吊车型号和数量。
2. 吊索具配置：根据吊车能力和设备重量，选择合适的吊索具，包括钢丝绳、吊钩、卡环等。
3. 支撑设备安装：在设备下方安装支撑设备，确保设备在吊装过程中稳定。
4. 设备定位：在吊装前，根据设备安装要求，确定设备在吊装现场的定位。
5. 吊装过程：按照吊装方案，缓慢提升设备，确保设备平稳吊装至指定位置。
6. 设备就位：将设备平稳放置在安装位置，并进行初步调整。
五、安全保证措施1. 安全生产组织机构：成立安全生产领导小组，负责吊装作业全过程的安全管理。
2. 安全技术风险分析及防控措施：对吊装作业进行风险分析，制定相应的防控措施。
3. 吊装准备阶段安全保证措施：对吊车、吊索具、支撑设备等进行全面检查，确保其完好无损。
4. 吊装施工阶段安全保证措施：加强现场安全管理，严格执行吊装操作规程。
5. 吊装收尾阶段安全保证措施：对吊装过程进行总结，分析存在的问题，并提出改进措施。
六、施工管理及作业人员配备1. 施工管理：建立健全施工管理制度，明确各级人员职责，确保施工过程有序进行。
撬装大件设备吊装方案
目录一、工程概况 (2)二、编制依据 (3)三、吊装工艺的对比与选用 (4)四、撬装设备在存放地的现状及前期准备 (5)五、吊车吊装初步方案及顺序 (11)六、主要施工方法及顺序 (17)七、设备吊装受力计算 (22)八、组织机构及工机具计划 (25)九、安全技术措施 (27)十、吊装施工现场应急预案 (28)十一、施工计划表 (36)十二、附图 (37)一、工程概况1、主要情况XXXXXXX液化天然气工程有限公司“XX小型橇装液化装置建设工程”为科研转工程项目，前身是由XXX气电集团研发中心和XXXX航天远方科技有限公司共同研发建设的具有自主知识产权的国内首套可移动式液化装置。
根据各设备的用处作用不同，本项目设备区域分为：调压计量单元；储运单元；工艺撬装区及公用工程撬装区四大板块。
本次工程共有各类设备22台（套），且大（重）型超限大件设备较多。
其中以LNG储罐（V1301）最重，单重达54吨，其容积达150m³，高度达23米，安装形式为立式整体安装；压缩机撬，单重48吨，外形尺寸为12000×3000mm，安装型式为卧式整体安装；由于设计考虑到相互设备之间的安全距离问题，各设备布局相对较为分散，这样有利于单台设备的吊装但同时需要吊车及吊具多次移位，劳动强度增大，从一定程度上增加吊装的成本，延长了吊装的工期。
因此，该装置区内大件设备的吊装方案的制定及方案的优化至关重要，也是保安全保工期的关键所在。
2、施工条件及倒运过程的工作划分目前，所有设备均未到达现场，所有撬块装置（贸易计量撬除外）存放于XXX 雷厂房及XX产业园重工所厂房内。
其他定性设备厂家暂时未到货，起重LNG储罐厂家反馈消息是已完工，具备供货条件。
对于存放于XXXX厂房及三江产业园重工所厂房内的撬装设备需要二次转运至鄂州施工现场。
转运工作由远方公司负责指挥、协调及安全准备工作，设备的装车由存放地（XXXXXXX，下同）负责提供吊车、设备吊装操作等工作过程中XX公司配合存放地单位的吊装及装车；设备运输由业主指定的运输物流公司负责；设备到达鄂州后，设备的卸车、吊装就位及卸车的提供等工作由我单位负责。
码头吊装大件作业方案
码头吊装大件作业方案随着全球经济的发展，国际贸易日增，各种大件货物的运输需求也随之增加。
而码头作为货物进出口的中转站，承担着重要的角色。
在码头上，吊装大件货物是一项繁琐复杂的任务。
为了提高作业效率，确保安全，我们设计了以下的码头吊装大件作业方案。
设计方案1. 货物进场前的准备工作在进行吊装大件货物的作业前，首先要做好充分的准备工作。
包括仔细检查吊装设备的安全性能，确认现场环境是否符合要求等等。
同时，还要认真查看大件货物的外部有无破损，确认货物的重心位置，并及时处理货物的外部包装。
2. 设立安全区域在进行吊装大件货物的作业时，一定要设立安全区域。
在此区域内，所有人员必须遵守安全规定，维持工作现场的秩序。
同时，在安全区域内也可以更好地控制现场环境，确保吊装操作顺利进行。
3. 选择合适的吊装设备吊装大件货物需要选择合适的吊装设备。
根据大件货物的不同形状、重量和高度，有不同的吊装设备可供选择，如塔吊、龙门吊等，而且也有不同的材质可供选择，如钢丝绳、合成绳等。
在选择吊装设备时，一定要考虑到大件货物的重量，确保使用的设备能够满足吊装需要。
4. 制定作业方案在进行吊装大件货物的作业时，必须先制定完整的作业方案。
制定作业方案需要综合考虑所处环境，大件货物的外形和重量，吊装设备的特点，以及作业过程中可能遇到的问题。
在制定完备的作业方案后，才能进行吊装作业。
5. 吊装作业过程在吊装大件货物的作业时，应根据作业方案进行具体操作。
先将货物平稳地提升到足够高的高度，再安全地运输到指定地点。
在运输过程中，要注意平衡和稳定，避免货物晃动和倾斜，以免发生事故。
同时，还要定期检查吊装设备和大件货物的安全性能是否正常。
6. 安全检查吊装大件货物的作业结束后，一定要进行安全检查。
检查吊装设备和大件货物是否产生损坏，是否存在安全隐患等等。
如发现问题，应立即采取措施，确保下次吊装作业可以正常进行。
总结码头吊装大件作业方案拥有的严谨、高效、安全的特点，可以帮助码头承担起更多的国际贸易运输和转运大件货物的责任。
大型设备吊装方案
大型设备吊装方案
大型设备吊装方案包括以下几个步骤：
1. 项目准备：确定吊装的设备型号、重量、尺寸等信息，并与设备制造商沟通，了解
设备的吊装要求和建议。
同时，需要考虑吊装的场地条件、吊车的选择和运输路线等
因素。
2. 确定吊装点和吊装方式：根据设备的重量、尺寸和形状，确定合适的吊装点和吊装
方式。
常见的吊装方式包括起重机吊装、绳索吊装、吊车吊装等。
吊装点的确定需要
考虑设备的重心和稳定性，同时确保吊装点能够承受设备的重量。
3. 安全措施：在吊装过程中，需要采取一系列安全措施，确保吊装过程安全可靠。
包
括但不限于：对吊装设备和吊车进行检查和维护，确保设备和机械的正常运行；设置
围栏、指示标志等，保障周围人员的安全；对吊装过程进行人员指引和指挥等。
4. 吊装计划编制：根据吊装设备的要求和场地条件，制定具体的吊装计划。
包括吊装
的时间安排、起重机或吊车的位置选择、现场人员的组织和分工等。
5. 吊装操作：根据吊装计划，进行实际的吊装操作。
在吊装过程中，需要严格按照吊
装计划进行操作，保持通信畅通，及时进行沟通和调整。
6. 吊装完成后的处理：吊装完成后，需要对吊装设备进行检查和维护，确保设备正常
使用。
同时，还需要清理吊装现场，保持环境整洁。
以上是大型设备吊装方案的基本步骤，具体的方案会根据设备和吊装条件的不同而有
所调整。
为确保吊装的安全和顺利进行，建议在吊装前咨询专业的吊装公司或工程师，以获得更详细和准确的方案。
大型设备运输与吊装方案
大型设备运输与吊装方案大型设备的运输与吊装是一个复杂而且困难的过程，需要充分的计划、准备和执行。
在进行大型设备运输与吊装方案时，需要考虑安全、效率和成本等多个因素。
下面是一个1200字以上的大型设备运输与吊装方案。
一、方案准备1.设备运输前的准备工作：在进行大型设备运输之前，必须要进行充分的准备工作。
这包括对设备进行全面评估和测量，制订详细的运输和吊装方案。
同时，需要获得相关批准和许可文件，以确保符合法规和安全要求。
2.路线选择和研究：在选择设备运输的路线时，需要考虑道路条件、交通流量和桥梁限制等因素。
必须确保选择的路线适合设备的尺寸和重量。
如果遇到桥梁或其他特殊限制，需要进行详细的研究和评估，制定相应的解决方案。
3.运输车辆和设备选择：根据设备的类型、尺寸和重量等特点，选择合适的运输车辆和设备。
必须确保运输车辆和设备具备足够的强度和稳定性，能够承受设备的重量和运输过程中的振动和冲击。
4.吊装方案制定：制定设备吊装方案时，需要考虑吊装点的选择、吊装机械和器材的准备，以及吊装过程中的安全措施等。
必须确保吊装过程中的稳定性和安全性，避免设备受到损坏。
二、运输与吊装过程1.设备运输：在进行设备运输时，必须确保设备牢固固定、平稳行驶。
在运输过程中，必须按照事先制定的路线和时间表进行行驶。
同时，必须随时监测设备的状态，及时应对意外事故和突发问题。
2.设备吊装：在进行设备吊装时，必须按照制定的吊装方案进行操作。
先进行现场勘察和准备工作，确保吊装点的强度和稳定性。
然后使用专业吊装机械和器材对设备进行吊装，确保吊装过程中的安全和效率。
3.安全措施：在进行大型设备运输与吊装时，必须注重安全措施的实施。
这包括对设备进行全面的安全检查，安装防护装置和固定设备。
同时，必须保持施工现场的整洁和规范，避免人员负伤和设备受损。
4.事故应急预案：在进行大型设备运输与吊装时，必须制定详细的事故应急预案。
这包括制定事故发生时的应对措施和紧急救援方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大件设备吊装方案
一、概述
大件设备的吊装是工程建设中不可或缺的一部分。
在安全和高效的前提下，合
理的吊装方案能够提高施工效率，保障工程质量。
本文将针对大件设备吊装的方案进行介绍和分析。
二、吊装准备工作
在进行大件设备吊装之前，需要做好相应的准备工作。
包括但不限于以下几个
方面：
1. 确定吊装方案
根据具体的施工环境和设备特点，制定合理的吊装方案。
方案应明确吊装方式、吊装工艺和吊装顺序等关键信息。
2. 选择合适的吊装设备
根据设备的重量和尺寸，选择合适的吊装设备，如起重机械、吊车等。
同时，
还应考虑设备的吊装高度和工作半径，确保能够满足施工要求。
3. 编制详细的施工计划
根据吊装方案，编制详细的施工计划。
计划包括吊装时间、施工人员分工、安
全措施等内容，并确保与相关部门和人员进行沟通和协调。
4. 检查场地环境
对吊装场地进行全面的检查，包括地基承载能力、场地平整度、临时支撑物等。
确保场地环境符合吊装要求，并进行必要的加固和处理。
三、吊装过程
根据具体设备和吊装方案，吊装过程可能存在差异。
然而，一般可以分为以下
几个步骤：
1. 安装吊装设备
根据吊装方案，安装吊装设备。
保证设备的稳定性和安全性，并进行必要的试
运行和检查。
2. 预备工作
在吊装前，应确保施工现场人员到位，并进行必要的安全培训和警示。
同时，
对吊装需要的辅助设备和工具进行检查和准备。
3. 吊装设备及调整
根据吊装方案，进行设备的吊装和调整。
吊装过程中，应严格遵守吊装操作规程，并进行实时监测和控制。
如有需要，可对设备进行必要的调整。
4. 吊装完成
在设备吊装完毕后，进行必要的固定和检验。
确保设备的稳定性和安全性，并
进行相关记录和报告。
四、安全措施
大件设备吊装是一项高风险的施工活动，为了确保工程和人员的安全，需要采
取相应的安全措施。
主要包括以下几方面：
1. 人员安全
所有参与吊装作业的人员必须经过专业培训，并持有相应的操作证件。
同时，
应戴好安全帽、安全带等个人防护装备，并遵守吊装操作规程。
2. 现场警示标识
在吊装现场，应设置明显的警示标识和安全警戒线，以提醒工作人员和周围人
员注意安全。
禁止无关人员进入吊装区域。
3. 设备稳定
在吊装过程中，需确保吊装设备的稳定性。
如有需要，可进行临时加固和支撑，以保证设备不失稳。
4. 现场监测
在吊装过程中，应设立专人进行现场监测，以及时发现并解决吊装中的安全问题。
如发现异常情况，应及时中止吊装作业。
五、总结
大件设备的吊装是一项复杂而又重要的工程活动。
只有在科学合理的吊装方案
和严格的安全措施下，才能保证吊装作业的顺利进行，同时保障人员和设备的安全。
在实际施工中，我们应根据具体情况制定详细的吊装方案，并加强对吊装过程的监督和控制，以确保吊装工作的质量和安全。
