电路入门练习题
1 第一题
关于电流、电流方向,下列说法正确的是( )
A.正、负电荷的移动形成电流
B.在电源外部,电流从电源的负极流向正极
C.物理学规定正电荷定向移动的方向为电流方向
D.金属导体中的电流方向与自由电子的移动方向相同
第二题
如图是小明设计的“电子水平仪”。若将水平仪放置到倾斜的平台上，由于重锤所受重力的方向总是_____ ，金属丝就会与中央有孔的金属板接触，电路接通，铃响灯亮。在该电路中，电铃与电灯是_____联的。
第三题
第四题 2 一只玩具猫外形如图1所示,猫体内有电池,猫手相当于一开关,向下压猫手,猫脸上的两个小电灯会一齐发光.把你设计的猫体内的电路图画在虚线框内(如图2),再按照你设计的电路图将如图3的实物用笔画线连接起来.
第五题
“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置.如图所示,分别为该定时炸弹的实物图和引爆电路工作原理电路图。当起爆器有电流通过时，定时炸弹立即爆炸。请你帮助专家结合所学的知识进行分析排爆.
(1)定时器(钟表)应该安装在___(选填“a”或“b”)导线上.在定时阶段,该导线是___(选填“通”或“开”)路,因此起爆器被_____,电流____(选填“能”或“不能”)通过引爆器,因此在定时阶段起爆器不会爆炸引爆炸弹.
(2)当定时器(钟表)定时结束时b导线被_____(填“接通”或“切断”),此时电流___(选填“能”或“不能”通过起爆器,因此在定时结束的瞬间起爆器立即爆炸.
(3)综上所述,定时器(钟表)在定时阶段相当于一个____(选填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线___(选填“a”或“b”)
第六题 3 如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是( )
A.通过灯的电流为 B.通过灯的电流为
C.通过灯的电流为 D.通过灯的电流为
第七题
为了探究串联电路中电流规律,同学们设计的实验电路如图1所示.
(1)请你根据电路图1,连好右边的实物图2.
(2)某同学用电流表分别测出A、B、C三处的电流如下表.请帮她完成如下几项工作:
测量处 A B C
电流(安) 0.3 0.3 0.3
(a)比较上表数据,可以得出的结论是:_____________.该同学得出的结论是否可靠?答:_______.请你做出评价:_____________________.
(b)小丽把电流表接入A点,当闭合开关时,发现电流表指针如图3所示,出现这故障的原因是________________． 4 (c)本实验中是通过______________的方法来改变电路中的电流,达到多次实验的目的.
第八题
为了探究串联电路中电流规律,同学们设计的实验电路如图甲所示.
(1)在连接电路时,开关应处于 ____状态.
(2)某同学用电流表分别测出a、b、c三处的电流如下表,请帮他完成如下几项工作:
测量处 a b c
电流(安) 0.3 0.3 0.3
①比较上表数据,可以得出的结论是: _____________.
②小明把电流表接入a点,当闭合开关时,发现电流表指针如图乙所示,出现这种故障的原因是 ________________.
③本实验中是通过 _________________的方法来改变电路中的电流,达到多次实验的目的.
(3)为了验证并联电路的电流特点,小明连接了如图丙所示的实物连接图,此时,电流表测的是 _________(“ ”、“ ”、“干路”)的电流.若要测灯 的电流, 5 请你在图上只改动一根导线,完成电路的连接.(在需改动的导线上打“
”,再画出重新连接后的导线)
第九题
小露用富川脐橙、铜片和锌片制作水果电池，把铜片和锌片插入脐橙前，最好进行_____，制成后如图所示，其中铜片是_____极。
答案
打磨；正
解析:本题考查电流方向。
为了让铜片和锌片导电能力更强因此插入前最好进行打磨； 由图可知：水果电池的铜片与电流表的“”接线柱相连，锌片与“”接线柱相连，电流表正向偏转，说明铜片是正极，锌片是负极。
第十题
按照我国交通管理的规定,“红灯停、绿灯行、黄灯预备”,小明在科技活动中设计了一个实验电路,用以模拟十字路口的红绿灯,如图所示.请你分析并回答下面的问题.
(1)规定红灯发出的光作为交通的停止信号,其原因是红光的穿透能力___． 6 (2)当单刀多掷开关接通位置1时,____________灯发光(要清楚地填写是南北方向灯亮和东西方向灯亮的情况),发光的各灯采用的是___联方式.
(3)当开关接通位置3时,允许____方向的车辆通行(填“东西”或“南北”).
第十一题
在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
(1)如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样?
(2)在图中画出小刚连接的那根导线.(用虚线表示)
第十二题
图甲是安装在木板正面的部分电路,其中a、b、c、d是穿越木板的接线柱,两个灯座的两端分别接在两个接线柱上,安装两个相同的小灯泡、.木板背面的部分接线柱之间有导线相连着,从而使木板正背两面的电路组成一个完整的电路.闭合开关通电后,两灯都能正常发光. 7 (1)小明说出了判断两灯是串联还是并联的正确方法:用手将其中一个小灯泡取掉,若另一灯泡仍发光,则说明两灯的连接方式是_____,否则是另一种连接方式.
(2)小丽在电源和开关之间串联接入电流表,闭合开关,两灯亮,电流表示数如图乙所示,可初步判断通过灯L的电流可能是____A,也可能是____A、若电流大小是后一填空的值,则表明两灯的连接方式是_____．
第十三题
在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数。已知电路中各处均接触良好。
（1）请写出发生上述现象的三个可能原因：_____ ；_____ ；_____ 。
（2）为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关，观察电流表的示数情况。若电流表有示数，说明上述现象产生的原因是_____（写出一个可能原因）；若电流表无示数，说明上述现象产生的原因是_____ 。
（3）小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因。此操作方案是否可行，请说明理由_____ 。
第十四题
如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）。 8
A: 电流表断路，并且L1、L2灯丝断了
B: L1灯丝断了
C: 灯泡L2断路
D: 灯泡L1短路
第十五题
图是晓雯“尝试改变电路中电流大小”的实验电路：
（1）请给晓雯提出两种能够改变电路中电流大小的方法：_____ ，_____ ；
（2）闭合开关后，如果电流表有示数，但小灯泡却不发光。此现象的原因可能是：（写出一条即可）_____ ；
（3）晓雯想通过改进此电路来“测量小灯泡的电功率”。请帮她设计一个实验方案，要求：①说明需要补充的器材：_____ 、_____ ；
②在上面的虚线框中画出你设计的实验电路图；
③晓雯利用记录的电压和电流数据、画出了图2所示的图线。请根据图线，写出一条有关结论：_____ 。
第十六题 9
利用伏安法测量电阻时,由于电表本身电阻的影响,造成测量结果有误差.现采用图5所示电路,能较准确的测量的阻值,已知A、B之间的电压U保持不变.当S接通a时,电压表示数为10V,电流表示数为0.2A,当S接通b时,电压表示数为12V,电流表示数为0.15A,则待测电阻的阻值为( )
A. 60Ω B. 65Ω C. 70Ω D. 75Ω
第十七题
电压表内阻较大，在实际电路中也有一定电流通过。紫琪同学为了测量一电压表的内阻，她找来电源、电流表、定值电阻R0（阻值已知）、滑动变阻器R、开关和导线若干，并设计了如图所示的电路图。
（1）将滑动变阻器滑片P移至b端，闭合开关S，当滑动变阻器滑片P由b端向a端移动的过程中，则下列说法正确的是_____ ；
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数减小
C．电压表示数与电流表示数之比为一定值
D．电压表示数与电流表示数之乘积为一定值
（2）闭合开关S，移动滑动变阻器滑片P，当电流表的示数为I时，电压表的示数为U，请写出该电压表内阻的表达式_____ ； 10 （3）此实验要多次测量电压表内阻值，最后求其平均值，其目的是_____ ；
（4）若用此电路去测量某未知电阻的阻值，其测量值与真实值得关系是。
电路基础习题六6.7 模块习题
1 电路基础试题库
模块六模块六 三相交流电路的联接与测量三相交流电路的联接与测量
一、填空题填空题（（建议较易填空每空0.5分，较难填空每空1分）
1、三相电源作Y接时，由各相首端向外引出的输电线俗称 火 线，由各相尾端公共点向
外引出的输电线俗称 零 线，这种供电方式称为 三相四线 制。
2、火线与火线之间的电压称为 线 电压，火线与零线之间的电压称为 相 电压。电源Y
接时，数量上U
l=
1.732 U
p；若电源作Δ接，则数量上U
l=
1 U
p。
3、火线上通过的电流称为 线 电流，负载上通过的电流称为 相 电流。当对称三相负
载作Y接时，数量上I
l=
1 I
p；当对称三相负载Δ接，I
l=
1.732 I
p。
4、中线的作用是使 不对称 Y接负载的端电压继续保持 对称 。
5、对称三相电路中，三相总有功功率P= 3UpIpcosφ ；三相总无功功率Q= 3UpIpsinφ ；
三相总视在功率S= 3UpIp 。
6、对称三相电路中，由于 中线电流I
N =0，所以各相电路的计算具有独立性，各相 电
流电压 也是独立的，因此，三相电路的计算就可以归结为 一相 来计算。
7、若 三角 接的三相电源绕组有一相不慎接反，就会在发电机绕组回路中出现
p2•
U
，这将
使发电机因 过热 而烧损。
8、我们把三个 最大值 相等、 角频率 相同，在相位上互差 120 度的正弦交流电称
为 对称 三相交流电。 9、当三相电路对称时，三相瞬时功率之和是一个 常量 ，其值等于三相电路的 有功 功率，由于这种性能，使三相电动机的稳定性高于单相电动机。
*10、测量对称三相电路的有功功率，可采用 二瓦计 法，如果三相电路不对称，就不能
用 二瓦计 法测量三相功率。
二、判断下列说法的正确与错误判断下列说法的正确与错误（建议每小题1分）
1、三相电路只要作Y形连接，则线电压在数值上是相电压的3
倍。 （ × ）
2、三相总视在功率等于总有功功率和总无功功率之和。 （ × ）
《电子电路基础》习题解答第1章
第一章习题解答
题1.1 电路如题图1.1所示，试判断图中二极管是导通还是截止，并求出ＡＯ两端的电压ＵＡＯ。设二极管是理想的。
解：
分析：二极管在外加正偏电压时是导通，外加反偏电压时截止。正偏时硅管的导通压降为0.6～0.8V。锗管的导通压降为0.2～0.3V。理想情况分析时正向导通压降为零，相当于短路；反偏时由于反向电流很小，理想情况下认为截止电阻无穷大，相当于开路。
分析二极管在电路中的工作状态的基本方法为“开路法”，即：先假设二极管所在支路断开，然后计算二极管的阳极（P端）与阴极（N端）的电位差。若该电位差大于二极管的导通压降，该二极管处于正偏而导通，其二端的电压为二极管的导通压降；如果该电位差小于导通压降，该二极管处于反偏而截止。如果电路中存在两个以上的二极管，由于每个二极管的开路时的电位差不等，以正向电压较大者优先导通，其二端电压为二极管导通压降，然后再用上述“开路法”法判断其余二极管的工作状态。一般情况下，对于电路中有多个二极管的工作状态判断为：对于阴极（N端）连在一起的电路，只有阳极（P端）电位最高的处于导通状态；对于阳极（P端）连在一起的二极管，只有阴极（N端）电位最低的可能导通。
图（a）中，当假设二极管的VD开路时，其阳极（P端）电位PU为-6V，阴极（N端）电位NU为-12V。VD处于正偏而导通，实际压降为二极管的导通压降。理想情况为零，相当于短路。所以VUAO6；
图（b）中，断开VD时，阳极电位VUP15，阴极的电位VUN12，
∵ NPUU
∴ VD处于反偏而截止
∴ VUAO12；
图（c），断开VD1,VD2时
∵ VUP01 VUN121 11NPUU
VUP152 VUN122 22NPUU
∴ VD1处于正偏导通，VD2处于反偏而截止
VUAO0；
或，∵ VD1，VD2的阴极连在一起

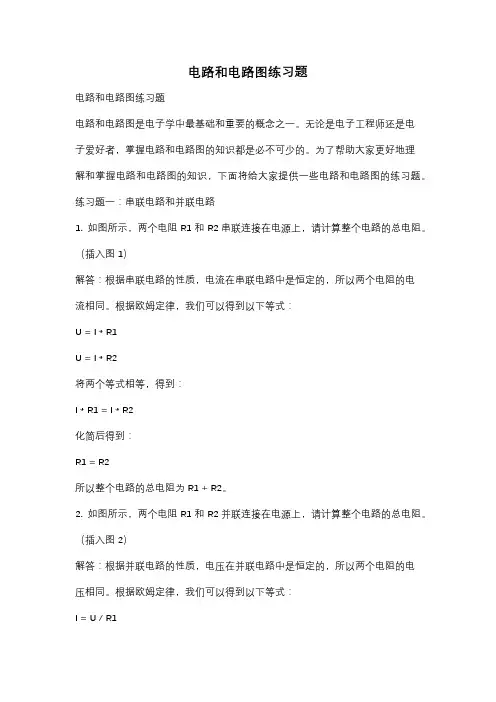

电路和电路图练习题
电路和电路图练习题
电路和电路图练习题
电路和电路图是电子学中最基础和重要的概念之一。无论是电子工程师还是电子爱好者，掌握电路和电路图的知识都是必不可少的。为了帮助大家更好地理解和掌握电路和电路图的知识，下面将给大家提供一些电路和电路图的练习题。
练习题一：串联电路和并联电路
1. 如图所示，两个电阻R1和R2串联连接在电源上，请计算整个电路的总电阻。
（插入图1）
解答：根据串联电路的性质，电流在串联电路中是恒定的，所以两个电阻的电流相同。根据欧姆定律，我们可以得到以下等式：
U = I * R1
U = I * R2
将两个等式相等，得到：
I * R1 = I * R2
化简后得到：
R1 = R2
所以整个电路的总电阻为R1 + R2。
2. 如图所示，两个电阻R1和R2并联连接在电源上，请计算整个电路的总电阻。
（插入图2）
解答：根据并联电路的性质，电压在并联电路中是恒定的，所以两个电阻的电压相同。根据欧姆定律，我们可以得到以下等式：
I = U / R1 I = U / R2
将两个等式相等，得到：
U / R1 = U / R2
化简后得到：
1 / R1 = 1 / R2
所以整个电路的总电阻为1 / (1 / R1 + 1 / R2)。
练习题二：电压分压电路
3. 如图所示，一个电压为U的电源通过一个电阻R1连接到一个电阻R2上，请计算电阻R2上的电压。
（插入图3）
解答：根据电压分压定律，我们可以得到以下等式：
U = U1 + U2
其中U1为电阻R1上的电压，U2为电阻R2上的电压。根据欧姆定律，我们可以得到以下等式：
U1 = I * R1
U2 = I * R2
将上述等式代入电压分压定律的等式中，得到：
U = I * R1 + I * R2
化简后得到：
U = I * (R1 + R2)
所以电阻R2上的电压为U * R2 / (R1 + R2)。
练习题三：电路图分析 4. 如图所示，一个电压为U的电源通过一个电阻R连接到一个二极管上，请分析电路中的电流方向和二极管的正负极性。

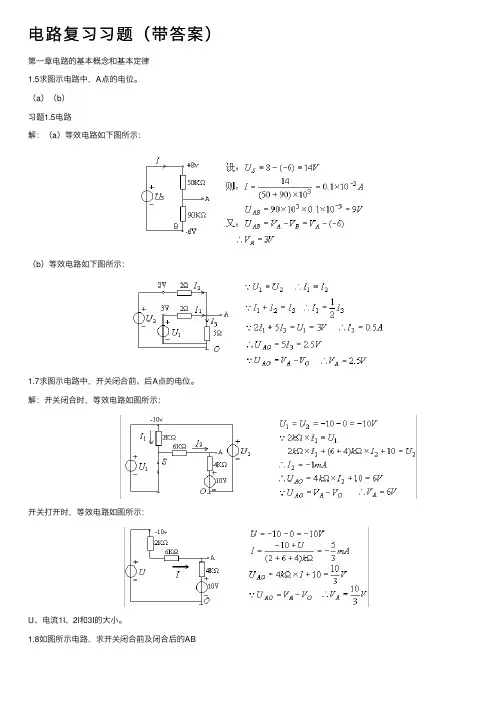

电路复习习题（带答案）
电路复习习题（带答案）
第⼀章电路的基本概念和基本定律1.5求图⽰电路中，A点的电位。
（a）（b）
习题1.5电路
解：（a）等效电路如下图所⽰：
（b）等效电路如下图所⽰：
1.7求图⽰电路中，开关闭合前、后A点的电位。解：开关闭合时，等效电路如图所⽰：开关打开时，等效电路如图所⽰：
U、电流1I、2I和3I的⼤⼩。
1.8如图所⽰电路，求开关闭合前及闭合后的AB
1.9如图所⽰电路，电流和电压参考⽅向如图所⽰。求下列各种情况下的功率，并说明功率
的流向。
（1）V 100A,2==u i ，（2）V 120A,5=-=u i ， （3）V 80A,3-==u i ，（4）V 60A,10-=-=u i
解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B：)(600吸收功率W ui p ==1.11求如图所⽰电路中,A 、B 、C 、D 元件的功率。问哪个元件为电源？哪个元件为负载？
哪个元件在吸收功率？哪个元件在产⽣功率？电路是否满⾜功率平衡条件？
（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。）
习题1.11电路
解：W I U P A A 1501-=?-= （产⽣功率）（电源） W I U P B B 501-=?= （产⽣功率）（电源） W I U P C C 1202=?= （吸收功率）（负载）W I U P D D 802=?-= （吸收功率）（负载）
0=+++=D C B A P P P P P 总 所以此电路功率平衡。 1.12已知⼀电烙铁铭牌上标出“25W ，220V ”。问电烙铁的额定⼯作电流为多少？其电阻为

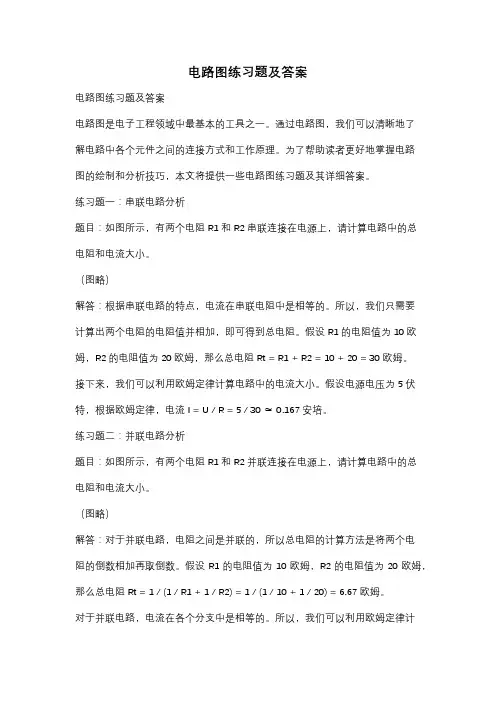

电路图练习题及答案
电路图练习题及答案
电路图练习题及答案
电路图是电子工程领域中最基本的工具之一。通过电路图，我们可以清晰地了解电路中各个元件之间的连接方式和工作原理。为了帮助读者更好地掌握电路图的绘制和分析技巧，本文将提供一些电路图练习题及其详细答案。
练习题一：串联电路分析
题目：如图所示，有两个电阻R1和R2串联连接在电源上，请计算电路中的总电阻和电流大小。
（图略）
解答：根据串联电路的特点，电流在串联电阻中是相等的。所以，我们只需要计算出两个电阻的电阻值并相加，即可得到总电阻。假设R1的电阻值为10欧姆，R2的电阻值为20欧姆，那么总电阻Rt = R1 + R2 = 10 + 20 = 30欧姆。
接下来，我们可以利用欧姆定律计算电路中的电流大小。假设电源电压为5伏特，根据欧姆定律，电流I = U / R = 5 / 30 ≈ 0.167安培。
练习题二：并联电路分析
题目：如图所示，有两个电阻R1和R2并联连接在电源上，请计算电路中的总电阻和电流大小。
（图略）
解答：对于并联电路，电阻之间是并联的，所以总电阻的计算方法是将两个电阻的倒数相加再取倒数。假设R1的电阻值为10欧姆，R2的电阻值为20欧姆，那么总电阻Rt = 1 / (1 / R1 + 1 / R2) = 1 / (1 / 10 + 1 / 20) = 6.67欧姆。
对于并联电路，电流在各个分支中是相等的。所以，我们可以利用欧姆定律计算电路中的电流大小。假设电源电压为5伏特，根据欧姆定律，电流I = U / R
= 5 / 6.67 ≈ 0.75安培。
练习题三：混合电路分析
题目：如图所示，有一个混合电路，其中包含了串联和并联的电阻，请计算电路中的总电阻和电流大小。
（图略）
解答：对于混合电路，我们可以先将串联电阻R1和R2合并为一个等效电阻Rt1，再将并联电阻R3和Rt1合并为一个等效电阻Rt。假设R1的电阻值为10欧姆，R2的电阻值为20欧姆，R3的电阻值为30欧姆。
物理电路图练习题
物理电路图练习题
电路图练习题是物理学习中常见的一种方式，通过解析电路图并回答相关问题，可以帮助我们深入理解电路的特性和运行原理。在本文中，我们将提供一些物理电路图练习题，并给出详细的解答过程，以便读者加深对电路的理解。
题目一：串联电路
以下电路图中，2个电阻分别为R1=10Ω和R2=20Ω，串联连接在一个电源上，请计算总电阻和总电流。
解答一：串联电路的总电阻等于各个电阻之和，即R=R1+R2=10+20=30Ω。总电流可以通过应用欧姆定律得到，即I=V/R，其中V为电源电压。假设电源电压为V=50V，则总电流为I=50/30≈1.67A。
题目二：并联电路
以下电路图中，2个电阻分别为R1=10Ω和R2=20Ω，并联连接在一个电源上，请计算总电阻和总电流。
解答二：并联电路的总电阻可以通过以下公式计算：1/R=1/R1+1/R2。带入具体数值，我们得到1/R=1/10+1/20=3/20，因此总电阻R=20/3Ω≈6.67Ω。根据欧姆定律，总电流为I=V/R，假设电源电压为V=50V，则总电流为I=50/(20/3)≈7.5A。
题目三：混合电路 以下电路图中，2个电阻R1=10Ω和R2=20Ω并联连接，串联在第三个电阻R3上，然后与电源相连，请计算总电阻和总电流。
解答三：首先计算并联电阻R12=1/(1/R1+1/R2)=1/(1/10+1/20)=1/(1/10+2/20)=1/(3/20)=20/3Ω≈6.67Ω。然后将R12和R3串联，即R=R12+R3=6.67+30=36.67Ω。根据欧姆定律，总电流为I=V/R，假设电源电压为V=50V，则总电流为I=50/36.67≈1.37A。
题目四：电桥电路
以下电路图中，由4个电阻组成的电桥，已知R1=10Ω，R2=15Ω，R3=20Ω，R4=25Ω，请计算电桥的平衡条件。
《电路分析基础》课程练习题及答案
《电路分析基础》课程练习题及答案
电路分析基础
第⼀章
⼀、1、电路如图所⽰，其中电流为答( A )
A 0.6 A B. 0.4 A C. 3.6 A D. 2.4 A
2、电路如图⽰, 应为答( C )
A. 0 V
B. -16 V
C. 0 V
D. 4 V
3、电路如图所⽰, 若、、均⼤于零，, 则电路的功率情况为答( B )
A. 电阻吸收功率, 电压源与电流源供出功率
B. 电阻与电流源吸收功率, 电压源供出功率
C. 电阻与电压源吸收功率, 电流源供出功率
D. 电阻吸收功率，供出功率⽆法确定
U
I S
⼆、 1、
图⽰电路中, 欲使⽀路电压之⽐
，试确定电流源之值。
I S
U
解：
由KCL 定律得：2
2328222U U U ++=
V
由KCL 定律得：042
2=+
+U I U S
11
60
-
=S I A 或-5.46 A 2、⽤叠加定理求解图⽰电路中⽀路电流，可得：2 A 电流源单独作⽤时，
2/3A;
4 A 电流源单独作⽤时,
-2A, 则两电源共同作⽤时
-4/3A 。
3、图⽰电路ab端的戴维南等效电阻 4 ；开路电压22 V。
解：U=2*1=2 I=U+3U=8A Uab=U+2*I+4=22V Ro=4
第⼆章
⼀、1、图⽰电路中，7 V电压源吸收功率为答( C )
A. 14 W
B. -7 W
C. -14 WD. 7 W
2、图⽰电路在时开关闭合，时为答(D )
精品⽂档A. B.
C. D.
3、图⽰桥式电路中,已知，欲使图中u=0，应满⾜的条件为答( A )
A. B.
C. D.⼆、1、试⽤叠加定理求图⽰电路中的电压。
4Ω解：
4Ω
电路可分为图1和图2单独作⽤
图1
U 1=-3v
图2U 2=- 249+ ×（4×4）=-3V U=U 1+U 2=-6v 2、图⽰电路在换路前已达稳态。当时开关断开，求的。
100u C
解：Uc(0)=100vUc(∞)=
40
150
×20=75v 10RC ==τ
Uc （t ）=75+25ｅ-0.1t
3、求：⽰⽹络ab ⼆端间的戴维南等效电路。
电路图练习题
电路图练习题
电路图练习题是一种常见的学习电路基础知识和解决问题的方法。通过观察和分析电路图，我们可以深入理解电路元件之间的关系，进而计算电流、电压和电阻等基本参数。本文将通过几个具体的练习题来演示如何解决电路图题目。
题目一：串联电路
假设有一个由三个电阻串联而成的电路，电阻值分别为 R1 = 10 Ω，R2 = 20 Ω，R3 = 30 Ω，电路输入电压为 V = 12 V。请计算电路中的总电阻和总电流。
解答：
根据串联电阻的定义，总电阻等于各个电阻之和：R总 = R1 + R2 +
R3 = 10 + 20 + 30 = 60 Ω。
根据欧姆定律，总电流等于输入电压除以总电阻：I = V / R总 = 12
/ 60 = 0.2 A。
题目二：并联电路
现有一个由三个电阻并联而成的电路，电阻值分别为 R1 = 10 Ω，R2 = 20 Ω，R3 = 30 Ω。请计算电路中的总电阻和总电流。
解答：
根据并联电阻的定义，总电阻的倒数等于各个电阻倒数之和的倒数： 1 / R总 = 1 / R1 + 1 / R2 + 1 / R3 = 1 / 10 + 1 / 20 + 1 / 30
计算得到：
1 / R总 = (3 + 6 + 2) / 60 = 11 / 60
最终求得总电阻为：R总 = 60 / 11 Ω。
假设电路中的总电压为 V = 12 V，则根据欧姆定律，总电流等于总电压除以总电阻：
I = V / R总 = 12 / (60 / 11) = 2.2 A。
题目三：电压分压电路
现有一个由两个电阻串联而成的电路，电阻值分别为 R1 = 10 Ω，R2 = 20 Ω。电路输入电压为 V = 12 V，请计算电路中的电阻 R1 上的电压和电路中的总电流。
解答：
根据串联电阻的定义，总电阻等于各个电阻之和：R总 = R1 + R2 =
10 + 20 = 30 Ω。
根据欧姆定律，总电流等于输入电压除以总电阻：I = V / R总 = 12
