氟硅橡胶
氟硅橡胶性能
在工作压力8～16MPa范围内，橡胶推荐硬度为70～80HS；16～32MPa范围内，推荐硬度为80～90HS。应加强密封圈进货质量检验GB1235-76 JB/ZQ 4609-1997 可以参考密封设计参考
1 氟硅橡胶分类及性质
①氟硅橡胶是氟硅生胶在加入硫化剂和各种补强填料后经硫化即得到，一般所说的氟硅橡胶就是指全氟氟硅橡胶。②氟硅橡胶种类繁多，现已大规模生产的氟硅橡胶主要是以γ-三氟丙基甲基硅氧烷为结构单体的聚合物，同时也研制出了以FEM26、FEM2802、SKTFT-50为代表的共聚氟硅橡胶，氟硅橡胶按硫化机理可分为自由基型(用过氧化物硫化)、缩合型和加成型；按硫化温度可分为高温硫化型和室温硫化型，室温硫化型又分为单组分型和双组分型。
④氟硅橡胶是一种改性硅橡胶，即硅橡胶的硅氧烷侧链上的甲基被r—三氟丙基所取代的产品。具有优良的耐油、耐溶剂性能，对于脂肪族，芳香族和氯化烃溶剂，对石油基的各种燃料油、润滑油、液压油及某些合成油(如二酯类润滑油、硅酸酯类液压油等)常温和高温下的稳定性都很好，并还能保持弹性。在浸油条件下，最高使用温度可达180℃。在常温和高温下的稳定性都很好，能在-70℃～+200℃范围内长期使用，250℃下短期使用。
②氟硅橡胶兼有硅橡胶的耐高低温性能，优良的电性能及回弹性能和氟橡胶的耐油、耐溶剂、耐饱和蒸汽的特性，是目前唯一能在-68～230℃的燃油介质中使用的弹性体，①聚硫橡胶耐高温达1 0 0 ℃ ，丁腈橡胶达1 3 0℃ ，而氟硅橡胶耐高温可达1 8 0 ～ 2 3 0 ℃， 其优势不言自明。高温下氟硅橡胶的物理机械性能要好于氟橡胶，而室温下氟橡胶的物理性能又好于氟硅橡胶2倍， 在
1 5 O ℃时 ，两者的性能相等。到2 0 0 ℃时 ，氟硅橡胶的物理性能却好于氟橡胶2倍，在2 3 O ℃时更是惊人地好于氟橡胶4 倍之多。②但与硅橡胶相类似，氟硅橡胶强度较差，表面能低，属于较难粘接的材料，具有加工困难等缺陷，
2 国内氟硅橡胶的研究进展
2.1 配方的研究
氟硅橡胶的配合体系与一般硅橡胶的配合体系没有多大的区别，氟硅橡胶胶料制备主要是由氟硅生胶、交联剂、催化剂、补强剂及助剂在一定条件下混炼而成，经过成型加工，并在一定条件下经过硫化，即可得到氟硅橡胶制品。
2.1.1 生胶牌号及选择
氟硅生胶主要是由聚甲基三氟丙基硅氧烷为单体。缩合型的一般采用羟基封端，而加成型的则混有一定量的不饱合烯烃，室温硫化型的氟硅生胶相对分子质量较小，在1×104～8×104之间，而高温硫化型能达到4×105～8×105。目前使用较多的国外氟硅生胶牌号主要有美国DowCorning的LS63、日本信越的SE3810系列等，而国内主要有上海三爱富、河北硅谷、晨光化工和北京航材院等研制的氟硅生胶，如北京航材院的FS6265、FS6161，其性能优越，已在多个领域得到了广泛的应用。
硅橡胶有着其它橡胶无法比拟的耐高低温、耐燃油、耐溶剂性能，现已广泛应用于航空、航天、汽车等领域，可在飞机、火箭、导弹、宇宙飞船、石油化工、汽车等行业中作为燃料油、润滑油的接触胶管、垫片、密封圈、燃料箱衬里，也可用于制造耐腐蚀的衣服、手套以及涂料、胶粘剂等。但氟硅橡胶也存在以下问题：
(1)价格昂贵。氟硅橡胶单体合成相当困难，加上引入含氟基团增大了硫化难度，硫化工艺复杂，使得氟硅橡胶生产成本高。
(2)机械强度太低，补强过程复杂。未经补强的氟硅橡胶强度很差，补强后的氟硅橡胶强度也不高，且补强工艺复杂，会对环境造成一定的污染。
(3)耐高温性能仍需加强。氟硅橡胶热稳定性不及甲基硅橡胶，对于高温硫化氟硅橡胶而言，其长期使用温度不能超过250℃，室温硫化胶则更低，这也限制了氟硅橡胶的应用。
③特性与优点
氟硅聚合物, 低压缩形变;耐油、耐溶剂性能优异;低、高温稳定性良好;耐燃、绝缘性好;
氟硅橡胶物理机械性能表
项目 指标
测试方法 8031-30 8031-40 8031-50 8031-60
8031-70
外观 半透明、表面光滑、无杂质
硬度shore A ASTM D2240 30±3 40±3 50±3 60±3 70±3
扯断强度MPa ASTM D412 ≥5.5 ≥6.5 ≥6.5 ≥6.5 ≥6
扯断延长率 % ASTM D412 ≥300 ≥350 ≥250 ≥200 ≥175
撕裂强度KN/m ASTM D624-B ≥15 ≥15 ≥15 ≥15 ≥15
压缩永久变形177℃22hr(30%) ASTM D395 ≤20 ≤20 ≤20 ≤20 ≤20
参考燃油B
体积变化%
（23℃×24小时） ASTM D471 ≤130 ≤130 ≤130 ≤130 ≤130
产品应用范围
●航空工业：机上耐燃料油、润滑油的密封件/接触件。如各种O型圈、填片、整体油箱密封，密封环、传感器材料、隔膜、氟硅衬垫的线夹。
●汽车工业：各类车辆密封环、油封、膜片、导管、阀门衬里等
●军事工业：应用于需耐低温/耐油/耐酸的苛刻环境中，如军用飞机的液压系统输液波纹管，特殊车 辆的门窗/口盖密封条，传感器用传感材料
储存及有效期
本品为非危险品。贮运时注意防潮及防止酸、碱等杂质混入。常温下贮存期为2年。
重要特征 1.耐油、耐溶剂、耐化学药品性
氟硅橡胶与甲基乙烯基硅橡胶相比，其耐油、耐溶剂、耐化学药品性极其优良;即使与氟橡胶相比，耐油、耐溶剂性也是良好的。在相同介质、温度、时间下浸渍后均显示出了优良的耐久性，可以说氟硅橡胶是唯一一种在-68℃～232℃下耐非极性介质的弹性体。氟硅橡胶的耐含甲醇汽油性也比较好，即使在汽油/甲醇混合体系中，其硫化胶的硬度、拉伸强度、体积变化都很小，经500h长时间的浸渍试验后，各项物性也几乎没有变化。
2.耐热性
氟硅橡胶的高温分解与硅橡胶一样，即：侧链氧化、主链断裂、侧链热分解和引起各种复合反应。由于分解产物也会引起主链断裂，所以耐热性通常比硅橡胶要差一些，在200℃的温度下已开始氧化老化。但通过添加铁、钛、稀土类氧化物等少量的热稳定剂便可使其获得显著的改善，即使在250℃高温下也具有足够的耐热性。温度对氟硅橡胶影响比硅橡胶大，但比氟橡胶小。国外还研究了氟硅橡胶在150℃×2000h、175℃×5000h、200℃×4000h条件下的使用寿命，其结果是仅次于甲基乙烯基硅橡胶。
3.耐寒性
氟硅橡胶与普通硅橡胶一样，低温性能良好。由于氟硅橡胶是以柔软的Si-O为主链构成的线型高聚物，所以低温特性优于以C-C为主链的氟橡胶。其中，氟硅橡胶(LS-2370U)的低温特性更好，脆性温度低达-89℃，而一般的氟橡胶约为-30℃。
4.电性能、耐辐射性能
氟硅橡胶的电性能与普通硅橡胶相近，但特别可贵之处是在高温、低温、潮湿、油、溶剂、化学药品、臭氧等苛刻条件下的变化很小。氟硅橡胶的耐辐射性能并不突出，但耐辐射老化性能优于甲基乙烯基硅橡胶。
5.物理机械性能
氟硅橡胶与普通硅橡胶一样，硫化胶的机械强度(特别是撕裂强度)比较低。因此，改善和提高氟硅橡胶的强度也是一个重要的研究课题。
6.其他特性
氟硅橡胶的耐天候老化性非常优良，即使暴露5年后，仍保持有良好的性能。臭氧是弹性体老化时生成最多的气体之一，但氟硅橡胶通过动态或静态试验后都未发现有龟裂或裂纹的现象。此外，氟硅橡胶的防霉性、生理惰性、抗凝血性也是十分良好的。
①摘自《氟硅橡胶浅谈》赵柯 ， 邵均林 田军昊， 洪惠能( 浙江化工科技集团有限公司)
②摘自《国内氟硅橡胶的研究进展》 ③ 摘自《广州大熙化工原材料有限公司材料介绍》
④ 摘自《百度文库》
氟橡胶的分类
氟橡胶的分类
摘要：
一、氟橡胶的概述
二、氟橡胶的分类
1.按照分子结构分类
2.按照硫化方式分类
3.按照化学稳定性分类
三、氟橡胶的应用领域
四、氟橡胶的发展趋势和前景
正文：
氟橡胶是一种具有优异的耐高温、耐油、耐腐蚀和耐氧化性能的特种合成橡胶。它主要是由氟、碳、硅等元素组成，具有良好的化学稳定性和热稳定性。氟橡胶被广泛应用于航空航天、石油化工、汽车、电子等高温、高压、高腐蚀的恶劣环境中。
根据分子结构，氟橡胶可分为以下几种类型：
1.聚四氟乙烯类氟橡胶（PTFE）：具有优异的化学稳定性和热稳定性，但耐磨性能较差。
2.聚偏氟乙烯类氟橡胶（PVDF）：耐磨性能较好，但耐高温性能略逊于
PTFE。
3.偏氟乙烯与六氟丙烯共聚物类氟橡胶（THV）：综合性能介于 PTFE 和
PVDF 之间，具有良好的耐热、耐油、耐腐蚀性能。 根据硫化方式，氟橡胶可分为以下几种类型：
1.过氧化物硫化氟橡胶：具有较好的耐热、耐油、耐腐蚀性能，但耐氧化性能较差。
2.硫醇硫化氟橡胶：耐氧化性能较好，但耐热、耐油性能略逊于过氧化物硫化氟橡胶。
3.辐射硫化氟橡胶：具有较好的耐热、耐油、耐腐蚀和耐氧化性能，但成本较高。
根据化学稳定性，氟橡胶可分为以下几种类型：
1.全氟橡胶：具有最高的化学稳定性，适用于强氧化性介质。
2.氢化氟橡胶：化学稳定性较好，但耐热性能略逊于全氟橡胶。
3.氟硅橡胶：具有良好的耐油、耐热、耐腐蚀性能，但化学稳定性略逊于全氟橡胶。
随着科技的进步和工业的发展，氟橡胶在各个领域的应用越来越广泛。未来，我国氟橡胶产业将继续优化产品结构，提高产品质量和性能，满足不同应用领域的需求。

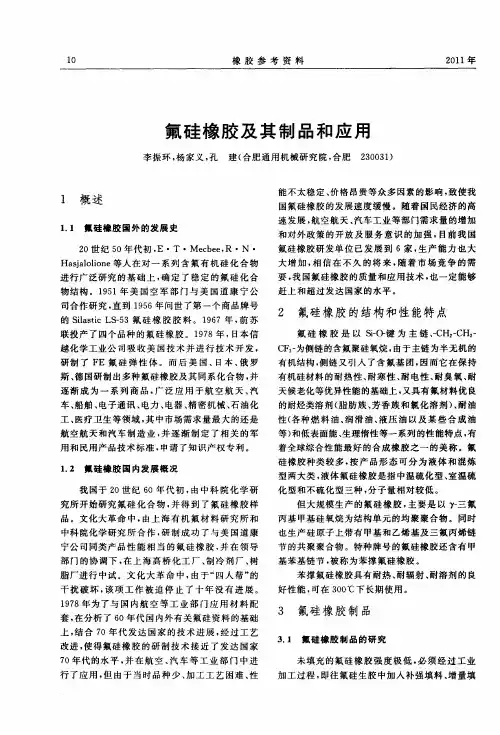

氟硅橡胶及其制品和应用
１Ｏ 橡胶参考资料 ２０１１年
１ 概述 氟硅橡胶及其制品和应用
李振环，杨家义，孔建（合肥通用机械研究院，合肥２３００３１）
１．１氟硅橡胶国外的发展史
２Ｏ世纪５０年代初，Ｅ・Ｔ・Ｍｅｃｂｅｅ，Ｒ・Ｎ・ Ｈａｓｊａｌｏｌｉｏｎｅ等人在对一系列含氟有机硅化合物
进行广泛研究的基础上，确定了稳定的氟硅化合 物结构。１９５１年美国空军部门与美国道康宁公
司合作研究，直到１９５６年问世了第一个商品牌号 的Ｓｉｌａｓｔｉｃ ＬＳ一５３氟硅橡胶胶料。１９６７年，前苏
联投产了四个品种的氟硅橡胶。１９７８年，日本信 越化学工业公司吸收美国技术并进行技术开发， 研制了ＦＥ氟硅弹性体。而后美国、日本、俄罗
斯、德国研制出多种氟硅橡胶及其同系化合物，并 逐渐成为一系列商品，广泛应用于航空航天、汽
车、船舶、电子通讯、电力、电器、精密机械、石油化 工、医疗卫生等领域，其中市场需求量最大的还是
航空航天和汽车制造业，并逐渐制定了相关的军 用和民用产品技术标准，申请了知识产权专利。
１．２氟硅橡胶国内发展概况
我国于２Ｏ世纪６Ｏ年代初，由中科院化学研 究所开始研究氟硅化合物，并得到了氟硅橡胶样
品。文化大革命中，由上海有机氟材料研究所和 中科院化学研究所合作，研制成功了与美国道康 宁公司同类产品性能相当的氟硅橡胶，并在领导
部门的协调下，在上海高桥化工厂、制冷剂厂、树
脂厂进行中试。文化大革命中，由于“四人帮”的 干扰破坏，该项工作被迫停止了十年没有进展。
１９７８年为了与国内航空等工业部门应用材料配 套，在分析了６Ｏ年代国内外有关氟硅资料的基础
上，结合７０年代发达国家的技术进展，经过工艺 改进，使得氟硅橡胶的研制技术接近了发达国家
７Ｏ年代的水平，并在航空、汽车等工业部门中进 行了应用，但由于当时品种少、加工工艺困难、性 能不太稳定、价格昂贵等众多因素的影响，致使我
国氟硅橡胶的发展速度缓慢。随着国民经济的高 速发展，航空航天、汽车工业等部门需求量的增加

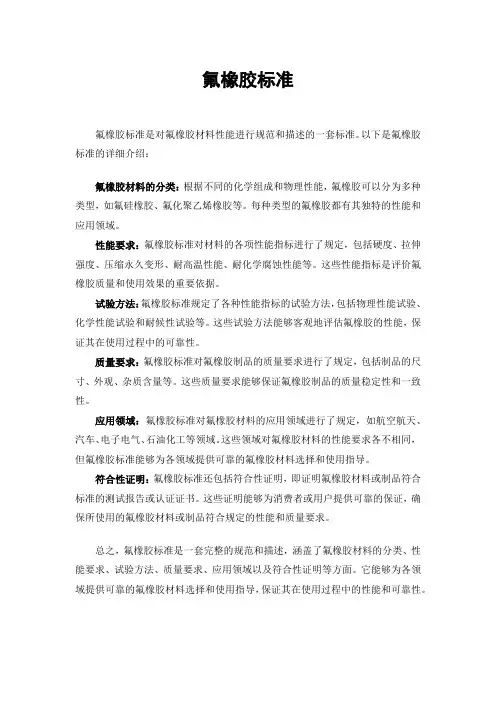

氟橡胶标准
氟橡胶标准
氟橡胶标准是对氟橡胶材料性能进行规范和描述的一套标准。以下是氟橡胶标准的详细介绍：
氟橡胶材料的分类：根据不同的化学组成和物理性能，氟橡胶可以分为多种类型，如氟硅橡胶、氟化聚乙烯橡胶等。每种类型的氟橡胶都有其独特的性能和应用领域。
性能要求：氟橡胶标准对材料的各项性能指标进行了规定，包括硬度、拉伸强度、压缩永久变形、耐高温性能、耐化学腐蚀性能等。这些性能指标是评价氟橡胶质量和使用效果的重要依据。
试验方法：氟橡胶标准规定了各种性能指标的试验方法，包括物理性能试验、化学性能试验和耐候性试验等。这些试验方法能够客观地评估氟橡胶的性能，保证其在使用过程中的可靠性。
质量要求：氟橡胶标准对氟橡胶制品的质量要求进行了规定，包括制品的尺寸、外观、杂质含量等。这些质量要求能够保证氟橡胶制品的质量稳定性和一致性。
应用领域：氟橡胶标准对氟橡胶材料的应用领域进行了规定，如航空航天、汽车、电子电气、石油化工等领域。这些领域对氟橡胶材料的性能要求各不相同，但氟橡胶标准能够为各领域提供可靠的氟橡胶材料选择和使用指导。
符合性证明：氟橡胶标准还包括符合性证明，即证明氟橡胶材料或制品符合标准的测试报告或认证证书。这些证明能够为消费者或用户提供可靠的保证，确保所使用的氟橡胶材料或制品符合规定的性能和质量要求。
总之，氟橡胶标准是一套完整的规范和描述，涵盖了氟橡胶材料的分类、性能要求、试验方法、质量要求、应用领域以及符合性证明等方面。它能够为各领域提供可靠的氟橡胶材料选择和使用指导，保证其在使用过程中的性能和可靠性。
氟橡胶
1 1 偏氟乙烯系氟橡胶（FKM）
FKM自1957年由美国Dupont公司商品化后，目前已成为氟橡胶中被使用最多的产品。它以偏氟乙烯（VDF）为主要成分，与六氟乙烯（HEP）共聚，或进一步再与四氟乙烯（TFE）反应而成。
1.1 合成方法
FKM通常采用乳液聚合实施方法，以过硫酸钾或过硫酸铵这类无机过氧化物自由基聚合引发剂引发，含氟乳化剂乳化，控制反应温度为60~110oC，以8~15kg/cm2*G左右的压力提供单体，反应数小时后得到含量20%~30%的乳液，破乳后洗涤干燥后得到聚合物氟橡胶。
市售VDF与HFP的二元体系中，二者的共聚摩尔比例为4:1，氟含量为66%。为了提高氟含量而进一步进行的与TFE的三元共聚摩尔比例大致在4:1~1:1范围内，氟含量可达70%。另外，根据成型加工方法及要求，可以通过调整引发剂量和链转移剂量来调整其分子量及分子量分布。
1.2 硫化方法
FKM的硫化方法通常是通过混入填料及助剂来实现的，下面列举三种：
利用双酚AF进行的多醇硫化，由于硫化速度快、硫化物性能稳定而成为时下最常用的硫化方法。此法需要有硫化促进剂（有机四级磷盐、有机四级铵盐）和受氧剂（过氧化镁/氢氧化钙配比组合）。通常硫化剂与硫化促进剂是预先配好的复合物。
使用过氧化物为硫化剂，对于硫化部位，需要利用碘或溴，通常采取与含碘或溴的单体共聚，或通过氟烷基碘化物链转移剂将其导入。过氧化物硫化比多醇硫化得到的产品耐油性更好，因此在三元体系中使用较多。作为硫化助剂，三烯丙基三聚氰酸酯等不饱和
2 多功能团化合物十分必要。另外，若将溴定为硫化部位，则金属氧化物也是不可或缺的（ZnO等）。
而使用二胺化合物（六亚甲基二胺的氨基甲酸盐等）作为硫化剂，可以值得高机械强度的橡胶产品。但因其硫化性、稳定性及永久变形较差等问题，该硫化方法使用的不多。作为受氧剂，MgO为必要成分。
1.3 产品性能及加工成型
FKM橡胶耐热、耐油、耐燃油性能优异，但耐寒性还有待提高。该橡胶的性能与含氟量密切先关：含氟量增加，耐油性提高但耐寒性和永久压缩变形性明显降低。有机过氧化物硫化系具有较好的耐久性，且因没有添加碱性物质，耐胺性优良。
含氟液体橡胶
含氟液体橡胶
王崇州
一、日本信越公司的液体氟弹性体(SHIN-ETSV-SIFEL系列)
1、SHIN-ETSV-SIFEL系列含氟液体橡胶结构：
它是一种主链含有全氟醚结构，SIFEL的基本聚台物是所谓的硅烷交联氟油，可在150℃加工，并具有优良耐油、耐溶剂、耐低温性能的氟橡胶。
2、SHIN-ETSV-SIFEL系列含氟液体橡胶性质
SIFEL具有是氟系聚合物的特性如不可燃性，耐油、耐化学品性，耐热性，低透湿性。此外，SIFEL还有如下的特性：液状或糊状施工作业性良好，在低温、短时间内固化，优良的低温性。优良的耐溶剂性，优良的耐胺性，优良的耐水蒸汽性，优良的电绝缘性。
能显现这些优良特性的不仅源于聚合物链中导入了硅，而且还因为与一般的氟橡胶聚合骨架是碳一碳键结合的直链状不同。SIFEL基本聚合物主骨架是古更柔软的氧原子的聚醚。
3、SHIN-ETSV-SIFEL系列含氟液体橡胶制品的应用
（1）成形材料 汽车、飞机、半导体用成型体
（2）粘合剂：汽车用电子器件用粘合密封剂
（3）灌封凝胶：电子设备用保护剂
（4）涂布剂：表面改性剂
二、道康宁公司F-LSR新型液体氟硅橡胶 1、F-LSR新型液体氟硅橡胶基本结构
2、F-LSR新型液体氟硅橡胶的性质
( 1)物理机械性能( 拉伸强度、撕裂强度) 高;
( 2) 低温弹性和高温稳定性良好;
( 3) 耐非极性烃类燃油、机油和溶剂性优良;
( 4) 耐流体介质能力强;
( 5) 即使未经二段硫化也具有良好的力学性能 和低的压缩永久变形;
( 6) 加工性能与二甲基液体硅橡胶相似, 不需特殊的设备;
( 7)粘度低, 可采用更多模腔的模具进行加工;
( 8) 生产效率高, 周期短;
( 9) 与标准LSR 相比, F-LSR的储存期更长;
( 10) 复合模压性能好, 能够很容易地与塑料制品进行整体结构的一次性复合模压。
silastic
橡胶的物理和化学特性
耐温性
由Silastic® 硅橡胶制造的部件在宽广的温度范围内保持其室温下的特性，它可以使用的温度范围从-100到 316 °C –这种热学性质大多数有机弹性体难以与之匹敌。
高温热老化
极高温度作用
低温特性
热膨胀，热导率和比热
回复性
高温和低温下的压缩形变
高温下的拉伸强度
高温下的伸长率稳定性
高温热老化
当Silastic® 硅橡胶从150 －316°C热老化的时候，它逐渐变硬，失去弹性。但是，某些性质可能改善。在压缩前对样品进行热老化，通常可改善其耐压缩形变。拉伸强度的变化随着测试橡胶的不同而不同，可能会慢慢下降，或者保持相当稳定的状态，或者，甚至在持续热老化的过程中有所增加
Silastic氟硅橡胶的耐热老化性能*
*室温下样品：硬度＝61；拉伸强度＝1080psi；伸长率＝175％
老化1350小时后测试的样品 149°C (300°F) 200°C (392°F)
硬度，变化度数 2 -2
拉伸强度，变化率（%） -20 -40
伸长率，变化率（%） -10 -15
热稳定Silastic硅橡胶在150℃，200℃和250℃下的硬度变化(302,392和482℉)
纵坐标：硬度，邵尔A
横坐标：温度持续星期数
热稳定Silastic硅橡胶在150℃，200℃和250℃下的拉伸强度变化(302,392和482℉)
纵坐标：拉伸强度，为初始值的比例
横坐标：温度持续星期数
热稳定Silastic硅橡胶在150℃，200℃和250℃（302，392，482℉）下老化时的伸长率变化图上面：起始伸长率，300％
纵坐标：伸长率，初始值的百分比；
横坐标：在该温度下放置的星期数
Silastic硅橡胶在不同温度下的热老化对伸长率的影响
纵坐标：伸长率，％；
横坐标：老化小时，老化天数
氟橡胶(FKM)牌号性能与配合加工
氟橡胶(FKM)牌号性能与配合加工
氟橡胶(FKM)因具有耐油、耐高温、耐溶剂、耐强酸、耐强氧化剂、阻燃、耐老化等一系列优良的特性，所以在国防军工、航空航天、电子通信、车辆船舶、石油化工等尖端技术领域获得了广泛的应用。特别是近几年老，随着上述相关行业的高速发展和技术进步，FKM作为一种不可替代的高性能弹性体材料，不仅在需求上有了大幅度增加，而且其用途也正在不断地扩大。
从技术的角度来讲，尽管FKM从基础研究到应用研究都取得了很大的进展，但在一些特殊的使用场合，目前人们更为关注的还是FKM的低温特性、压缩永久变形性、耐碱性、耐含甲醇汽油性、耐强氧化剂性、低抽出性、低毒性等问题。
因此，本文将针对上述问题，就具有这些特性的FKM胶料的配合技术作一介绍。
一、FKM的种类、结构和特点
具有代表性的FKM的种类、结构和特点见表1。对FKM来讲，因其聚合物结构和所用硫化体系不同，所以硫化胶的性能也各有差异。为了使FKM能够满足各种苛刻条件下的使用要求，所以除选择适宜的品级外，在胶料的配合上加以改善也是十分必要的。
表1 FKM的种类、结构和特点
种类 特点 用途
二元类PKM 耐热性 油封、衬垫、软管
三元类FKN 耐油性
含有全氟乙烯醚的PKM 耐药品性、低温特性 全氟醚PKM(FFKM) 耐药品性、耐热性、低温特性、氧化稳定性、低渗透性 O形圈、衬垫(半导体、化工、航空航天)
TFE-丙烯类PKM 耐药品性(无机酸碱)、耐热性 油封(耐添加剂)
氟类热塑性弹性体 热塑性、低抽出性和透明性 O形圈、胶管(医疗、食品)
氟硅橡胶(FVMQ) 低温性、耐油性 密封件、膜片
氟类液体橡胶 低温性、耐油性 密封件、膜片
羧基亚硝基FKM 低温性、耐强氧化剂性(N2O4等) 密封制品
全氟三嗪橡胶 热稳定性最优(长期使用温度300℃)，但低温性较差，对浓酸稳定，耐碱性很差 密封制品
耐高温氟硅橡胶颜色标准
耐高温氟硅橡胶颜色标准
耐高温氟硅橡胶颜色标准是一种法定的颜色标准，用于识别、标记耐高温氟硅橡胶材料。这种高温橡胶材料具有高温使用的特性，它们的颜色可以帮助人们筛选出不同的的材料，并使特殊情况下的使用更为安全可行。
耐高温氟硅橡胶颜色标准规定了七种颜色，分别为：黄色、橙色、绿色、蓝色、紫色、红色和黑色。黄色标志着该橡胶材料可以耐受环境温度范围内的160°C-200°C；橙色标示着该橡胶材料耐受温度可达200°C-250°C；而绿、蓝、紫、红和黑分别标志着该橡胶材料可以耐受250°C-300°C/300°C-350°C/350°C-400°C/400°C-450°C/450°C以上的环境温度，因此在使用高温橡胶材料的时候，要仔细观察标记的颜色。
耐高温氟硅橡胶颜色标准在不同的应用场景中有着重要的作用，比如，在汽车行业中，为了解决汽车部件被热能破坏的问题，可以采用耐高温氟硅橡胶材料作为汽车部件的弹簧，而且根据其颜色标准就可以判断出其能够承受的温度范围，因此使用耐高温氟硅橡胶颜色标准可以提高汽车部件的安全性。
总而言之，耐高温氟硅橡胶颜色标准是一种法定的颜色标准，它可以帮助我们判断出不同的橡胶材料的高温耐受性，并为各个行业的安全使用提供参考，从而提高技术和安全保障。
氟硅橡胶弹性体的进展：可持续的汽车材料创新
第４４卷 第１期 氟硅橡胶弹性体的进展：可持续的汽车材料创新 ５
氟硅橡胶弹性体的进展：可持续的汽车材料创新
吴丹编译
持续改进车辆的材料对于满足当今全球汽车
工业的燃油效率、排放控制和降低成本的技术挑
战和市场要求是至关重要的。常常是由于材料的 进步，而不是全新技术的开发，为不断变化的性能 和成本要求提供正确的解决方案，道康宁公司的
多功能氟硅弹性体就是如此。这类有机硅聚合物 通常用于较宽的温度范围内具有耐燃和耐润滑性
的汽车部件。由于氟硅橡胶的功能和形式在几个
方面取得了重大进展，现在更适合帮助设计师实 现可持续的汽车材料创新。
本文主要介绍氟硅弹性体取得的几项重要进 展，以此可满足工业界对苛刻应用场合可靠性及
耐久性的要求，并可采用各种方法加工来提高质
量和经济性。这些改进包括基本氟硅橡胶性能的 升级以及液体弹性体产品的开发，液体产品将氟
硅橡胶的耐流体、耐温性能与液体有机硅弹性体
的加工优点结合到一起。本文先介绍氟硅弹性体
的基本化学性质，之后将重点讨论新材料及其性 能、加工特性及潜在的应用。
应对可持续汽车创新材料的挑战就必须将材 料技术进步与对市场的了解相结合，实现产品的
可靠性和低成本。
１ 氟硅弹性体基础知识
有机硅弹性体有时被称作无机和有机聚合物
之间的桥梁，主链一般由硅、氧原子交替构成，硅 原子上连接有有机侧基，如甲基。有机硅弹性体
一般以高粘度橡胶（ＨＣＲ）销售，标准化学类别为 ＶＭＱ或甲基乙烯基硅氧烷。
氟硅橡胶（ＦＳＲ）可归类为ＦＶＭＱ，即甲基乙 烯基氟硅氧烷。ＦＳＲ是通过氟碳基团取代一个
烃侧基（甲基）来合成的。氟硅橡胶这种化学结构
提高了对非极性烃类油、润滑油和耐溶剂的抗耐
性；提高了密度；增大了在酯类和酮类极性溶剂中 的溶解度；改善了润滑性；消除了聚合物结晶，从 而使用温度可以更低；相同相对分子质量下粘度
增大。
２ 液体氟硅橡胶
硅橡胶和氟硅橡胶都有固体和液体品种，基 础聚合物、硫化体系、特殊添加剂和填料都影响特
氟硅混炼胶生产流程
氟硅混炼胶生产流程
1. 概述
氟硅混炼胶是一种特殊的橡胶制品，具有耐高温、耐腐蚀、抗老化等优良性能，在航空航天、电子、化工等领域有广泛应用。氟硅混炼胶的生产流程主要包括原材料准备、混炼、成型和硫化等步骤。
2. 原材料准备
氟硅混炼胶的主要原材料包括氟硅橡胶、填充剂、助剂和硫化剂等。其中，氟硅橡胶是主要的基础材料，填充剂用于增强材料的硬度和强度，助剂用于改善材料的加工性能，硫化剂用于促进材料的硫化反应。
2.1 氟硅橡胶
氟硅橡胶是氟化物和硅烷两种基团共聚而成的高分子材料，具有优异的耐高温、耐腐蚀和抗老化性能。氟硅橡胶的主要原料是氟化物单体和硅烷单体，通过聚合反应合成。
2.2 填充剂
填充剂是氟硅混炼胶中的重要组成部分，用于增强材料的硬度和强度。常用的填充剂有二氧化硅、碳黑、纳米材料等。
2.3 助剂
助剂是用于改善材料的加工性能和性能稳定性的物质。常用的助剂有增塑剂、稳定剂、抗氧剂等。
2.4 硫化剂
硫化剂用于促进氟硅混炼胶的硫化反应，使其形成交联结构，提高材料的强度和耐热性。常用的硫化剂有过氧化物、硫醇等。
3. 混炼
混炼是氟硅混炼胶生产的核心步骤，通过将原材料进行混合、分散和加热，使其形成均匀的胶料。
3.1 原材料配比
根据产品的配方要求，将氟硅橡胶、填充剂、助剂和硫化剂按一定比例称量。 3.2 混合
将称量好的原材料放入混炼机中，通过机械搅拌和热能加热，使其充分混合。
3.3 分散
在混合的过程中，加入适量的分散剂，使填充剂和助剂均匀分散在橡胶中。
3.4 加热
混炼过程中需要加热，通常采用电加热或蒸汽加热的方式，使胶料达到一定的温度，促进反应的进行。
3.5 混炼时间控制
混炼的时间要根据具体产品的要求来确定，一般在20-30分钟左右。过长的混炼时间会导致胶料老化，影响产品的性能。
4. 成型
混炼后的胶料需要进行成型，通常有挤出法、压延法和模压法等多种成型方式可选。
4.1 挤出法
