触电形式有哪几种-
触电的形式有哪几种?
① 单相触电：人体触及三相电源中任一根相线，而又同时和大地接触。
② 两相触电：人体同时触及三相电源中两根相线。
由于人同时和两根相线接触，人体处于电源线电压下，并且电流大部分通过心脏，故其后果十分严重。
③ 跨步电压触电：高压电线及电气设备发生接地事故时，人体在两脚之间的电压。
离接地点越近，跨步电压越大。
跨步电压与跨步的大小成正比，跨步越大越危险，同时，越靠近带电体越危险，20m以外的地方，跨步电压已接近零。
用电知识趣味竞赛题库
用电知识趣味竞赛题库及答案（100题）一、填空题1、人体触电有电击和电伤两类。
2、人体触电的方式主要分为直接接触触电和间接接触触电。
3、高压电场、高频磁场、静电感应、雷击等也能对人体造成伤害。
4、间接接触触电包括了跨步电压触电和接触电压触电等。
5、成年男性的平均感知电流约为 1.1 mA，成年女性约为 0.7 mA。
6、人触电后能自主摆脱电源的最大电流，称为摆脱电流。
7、成年男性的平均摆脱电流为_ 16 mA，成年女性约为_10 _mA。
8、在较短时间内引起触电者心室颤动而危及生命的最小电流，称为致命电流，一般通电1s以上，_50 mA的电流就足以致命。
9、电流通过人体的任何一个部位都可能致人死亡，以下电流路径，最危险为左手到前胸。
10、常用的屏护装置有_ 遮栏_、_ 栅栏_、_ 围墙_、保护网。
11、新标准下，我国交流电路三相线分别采用_红_ 、黄和绿颜色标示。
12、绝缘性能主要性能为：电气性能和耐热性能。
13、“假死”症状的判定方法为：看、听、试。
14、家用电源一般是单相交流电，电压为 220 伏；工业用电源是三相交流电，电压为 380 伏。
15、电对人体的伤害主要来自电流。
16、通过人体的电流取于外加电压和人体电阻。
17、检查和修理家用电器时，必须先断开电源。
18、用完电脑后要先关主机在关显示器和电源。
19、要保证用电安全，落地扇、手电钻等移动式设备就一定要安装使用漏电断路器。
20、消除静电的方法有接地法、泄漏法、中和法、工艺控制法。
21、用电要办理什么手续临时用电审批单。
22、夏季四防是指防火防爆、防汛、防雷击、防中暑。
23、为防止静电危害，车间规定在进入防爆区前必须先触摸防静电球，通过接地法消除人体静电。
24、、当有电流在接地点流入地下时，电流在接地点周围土壤中产生电压降。
人在接地点周围，两脚之间出现的电压称为跨步电压。
25、发现绝缘损坏的电气设备，要找电工修理。
二、单项选择题1、在低压工作中，最小检修距离不应小于（B）。
触电急救
3、合理选用开关
选用开关时，不仅要根据开关的额定电压及额定电 流，还要根据它的开断频率、负载功率的大小以及操纵 距离远近等条件进行选用。此外，火线（相线）接入开 关是重要的安全用电措施，如图所示。（火线（相线）接 入开关可以保证当开关处于断开状态时用电器上不带电。）
K L N 用 电 器 正确 L N K 错误 用 电 器
（a） 找准位置
（b） 挤压姿势
（c） 向下挤压
（d） 突然松手
人工胸外积压抢救法
当触电者伤势严重，呼吸和心跳都停止，或瞳孔开 始放大，应同时采用“口对口人工呼吸”和“人工胸外 挤压”抢救法，如图所示。
（a） 单人操作
（b） 双人操作
呼吸和心跳都停止的抢救方法
(4)现场抢救注意事项
发现有人触电时首先要及时让触电者脱离电源， 再进行正确的现场诊断和抢救。若触电者呼吸停止， 心脏不跳动，而没有其他致命的外伤，只能认为是假 死，必须立即进行抢救，不许间断抢救。
电流对人体危害作用的表现形式
• 小电流电流通过人体，会引起麻感、针刺感、 压迫感、打击感、痉挛、疼痛、呼吸困难、 血压异常、昏迷、心律不齐、窒息、心室颤 动等症状。
• 数安以上的电流通过人体，还可能导致严重 的烧伤。
8~10mA 手摆脱电极已 感到困难,有剧痛感(手 指关节). 20~25mA 手迅速麻痹, 不能自动摆脱电极,呼 1.★ 吸困难. 触电事故与电流强度 50~80mA 呼吸困难,心 的关系 房开始震颤. 90~100mA 呼吸麻痹, 三秒钟后心脏开始麻痹, 停止跳动
触电现场的抢救
(1)触电现场的诊断法
当发生触电时，应迅速将触电者撤离电源，除及 时拨打急救电话外，还应进行必要的现场诊断和抢 救，现场诊断的方法如图所示 1. “看”，即看一看触电者的胸部腹部有无起伏动作； 2. “听”，即听一听触电者心脏跳动情况及呼吸声响； 3. “摸”，即摸一摸触电者颈动脉有无搏动。
安全用电常识PPT教案
2、安全电压
当人体电阻一定时，人体接触的电压越高， 通过人体的电流就越大，对人体的损害也就越严 重。
但并不是人一接触电源就会对人体产生伤害 。在日常生活中我们用手触摸普通干电池的两极 ，人体并没有任何感觉，这是因为普通干电池的 电压较低(直流1、5伏)。
作用于人体的电压低于一定数值时，在短 时间内，电压对人体不会造成严重的伤害事故， 我们称这种电压为安全电压。
触了外壳． d．零线与前面接地部分断开以后，与电器连接的原
零线部分通过电器与损）
线破损火线 露出
潮湿
水
1、直接接触触电的形式：
（3）电弧触电：
高 压 电 弧 触 电
2、间接接触触电的形式：
（1）、跨步电压触电
在高压线接触的地 面附近，产生了环 形的电场。
触电种类
1、电击
是指电流通过人体时，破坏人的心脏、神 经系统、肺部等的正常工作而造成的伤害。它可以 使肌肉抽搐，内部组织损伤，造成发热发麻、神经 麻痹等，甚至引起昏迷、窒息、心脏停止跳动而死 亡。触电死亡大部分事例是由电击造成的。人体触 及带电的导线、漏电设备的外壳或其他带电体，以 及由于雷击或电容放电，都可能导致电击。
项目二
碰壳故障触电案例分析
当电气设备因绝缘损坏而发生漏电或击穿 时，平时不带电的金属外壳及与之相连的其 他金属部分便带有电压。人体触及这些意外 的带电部分时，就可能发生触电事故。减少 或避免这类触电事故的技术措施有保护接地 、保护接零、装设漏电保护器等。
本项目以碰壳故障触电案例分析为切入 点，学习保护接地、保护接零、重复接地、 接地装置等相关知识。
电对人体的伤害
2、 电伤
是指电流的热效应、化学效应、机械效应作 用对人体造成的局部伤害，它可以是电流通过 人体直接引起也可以是电弧或电火花引起。
电子电工技术基础 安全用电常识
人体站在干燥的木梯上检修照明电路下 列情况不造成触电的是：？ A、一手握紧火线，一手握零线
√ B、一手握火线
C、一手握火线，一手扶墙壁
分析：一手握火线另一手握零线，电流形 成回路；一手握墙壁，电流通过人体进入墙壁 也形成回路当然会触电
问题：小鸟站在高压线上为什么不 触电?
1、鸟的脚掌接触电阻大 （绝缘电阻高）；
2、鸟脚之间的距离小； 3、站在同一条高压线上。
练一练
1、电压相同的交流电和直流电，( B )对人的伤害大。
A、交流电
B、 50~60Hz的交流电
C、直流电
D、50~60Hz的直流电
2、当有人触电或电器设备着火时，下列哪一种做法是正
确的（ D ）
A、立即将触电人拉开 B、立即用身边的小刀或剪刀将电线剪断 C、电器设备着火，立即用水灭火 D、有人触电时，应先切断电源开关，再进行抢救
ห้องสมุดไป่ตู้后作业
1、什么是触电？安全电压和安全电流值是多少？ 2、触电的类型有哪几种？其各触电电压为多少？
知识回顾
1、对人体安全电流值是多少？ 交流<10mA ,直流<50mA
2、最危险的触电路径是？ 左手到脚
3、触电的类型有哪几种？ 单相、两相、跨步电压触电
二、防止触电的技术措施
1．保护接地 将电气设备的金属外壳与大地可靠地连接，称为 保护接地。它适用于中性点不接地的三相供电系统。
高压触电
高压跨步触电 高压电弧触电
1、低压触电的形式：
（1）单相触电：触及单个相线的触电。
火线
触电电压为220V
零线
我来 帮你！
火线 零线
想救我，给我穿上 绝缘鞋或给我一张 干燥的木凳吧
触电

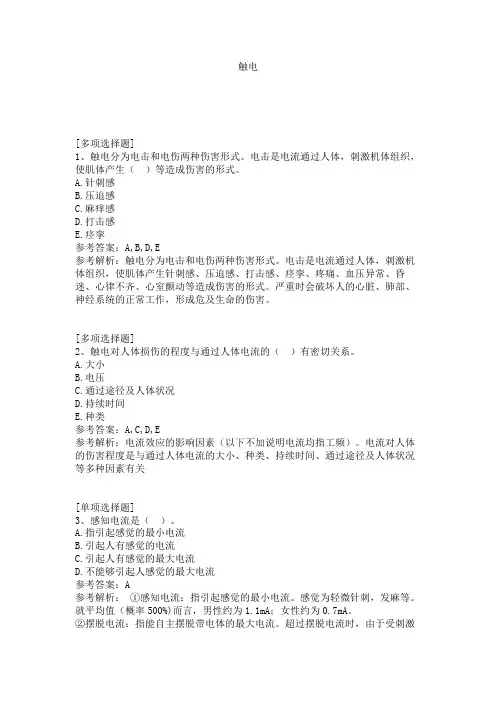

触电[多项选择题]1、触电分为电击和电伤两种伤害形式。
电击是电流通过人体，刺激机体组织，使肌体产生（）等造成伤害的形式。
A.针刺感B.压迫感C.麻痒感D.打击感E.痉挛参考答案：A,B,D,E参考解析：触电分为电击和电伤两种伤害形式。
电击是电流通过人体，刺激机体组织，使肌体产生针刺感、压迫感、打击感、痉挛、疼痛、血压异常、昏迷、心律不齐、心室颤动等造成伤害的形式。
严重时会破坏人的心脏、肺部、神经系统的正常工作，形成危及生命的伤害。
[多项选择题]2、触电对人体损伤的程度与通过人体电流的（）有密切关系。
A.大小B.电压C.通过途径及人体状况D.持续时间E.种类参考答案：A,C,D,E参考解析：电流效应的影响因素（以下不加说明电流均指工频）。
电流对人体的伤害程度是与通过人体电流的大小、种类、持续时间、通过途径及人体状况等多种因素有关[单项选择题]3、感知电流是（）。
A.指引起感觉的最小电流B.引起人有感觉的电流C.引起人有感觉的最大电流D.不能够引起人感觉的最大电流参考答案：A参考解析：①感知电流：指引起感觉的最小电流。
感觉为轻微针刺，发麻等。
就平均值（概率500%)而言，男性约为1.1mA；女性约为0.7mA。
②摆脱电流：指能自主摆脱带电体的最大电流。
超过摆脱电流时，由于受刺激肌肉收缩或中枢神经失去对手的正常指挥作用，导致无法自主摆脱带电体。
就平均值（概率500%)而言，男性约为16mA；女性约为10.5mA；就最小值（可摆脱概率99.5%）而言，男性约为9mA；女性约为6mA。
[单项选择题]4、当直接流过心脏时，（）的电流就引起心室发生心室纤维性颤动而死。
A.几十毫安B.几毫安C.几十微安D.几微安参考答案：C参考解析：室颤电流：指引起心室发生心室纤维性颤动的最小电流。
动物实验和事故统计资料表明，心室颤动在短时间内导致死亡。
室颤电流与电流持续时间关系密切。
当电流持续时间超过心脏周期时，室颤电流仅为50mA左右;当持续时间短于心脏周期时，室颤电流为数百mA当电流持续时间小于0.1s时，只有电击发生在心室易损期，500 mA以上乃至数A的电流才能够引起心室颤动。
用电安全技术知识
用电安全技术知识一、概述电能作为一个方便的能源,可成为生产和生活中不可缺少的一部份。
电的广泛应用,加速了科学技术的发展,改变了科学技术状况。
没有电的广泛应用,生产和生活的现代化是不可能的。
电确实造福于人类,但是如果应用不当,电不仅会伤人还会带来其它危害。
这就是在用电的同时必须考虑电气安全问题。
由于电能具有看不见、摸不得的特征,因此,在它造福于人类的同时,也会带来危害。
据资料近年来职工因工死亡事故统计表明,全国触电死亡人数约占因工死亡人数的10%—15%。
在触电死亡人数中,电工占15%,而用电人员则高达85%,非专职电工人员的触电伤亡相当突出。
因此,必须强化电气安全管理,加强电气安全教育,建立各种安全规程制度,健全电气安全组织措施,完善电气安全技术措施,防止电气事故的发生,使电能更好的为人类服务。
二、电气事故的类型及其特点。
1、电气事故的类型。
电气事故是由于电能非正常地作用于人体或系统造成的。
根据电能的不同作用形式,将电气事故分为以下五类:(1)触电事故:是以电流形式的能量作用于人体造成的事故。
当电流直接作用于人体或转换成其他形式的能量(如热能)作用于人体时,人体将受到不同形式的伤害。
(2)静电事故:是由静电荷或静电场能量引起的火灾、爆炸、电击以对生产和产品质量的危害。
(3)雷电灾害事故:雷电是大气中的一种放电现象。
由于其电流大、电压高其能量释放出来,可形成极大的破坏力。
- 1 -(4)射频电磁场危害:是电磁的能量造成对人的皮肤、眼睛、神经系统等的伤害。
(5)电气系统故障:是由于电能在输送、分配、转换过程中失去控制而产生的断线、短路、异常接地、漏电、电气设备元件损坏等等,可能引起火灾、爆炸、异常带电、停电甚至造成人员伤亡、财产损失。
2、电气事故的特点:(1)电气事故的危害大。
电气事故往往伴随着人员伤亡财产损失。
(2)电气事故危险在直观上识别难。
由于电既看不见又摸不得,其本身不具备为人们直观识别的特征,使得电气事故往往来得猝不及防。
3第三章 触电急救
感知电流一般不会对人造成伤害，但是接触时间长，表皮被电解后 电流增大时，感觉增强，反应变大，可能造成坠落等间接事故。
2、摆脱电流
电流超过感知电流并不断增大时，触电者会因肌肉 收缩，发生痉挛而紧握带电体，不能自行摆脱电源。
10～30
数分钟内
（续表）
30～50
数秒～数分
心跳不规则、 感觉强烈、有 昏迷强烈痉挛、 剧痛、痉挛 心脏开始颤动
低于心脏
搏动周期 50至数百 超过心脏
受强烈冲击， 但没发生心室 颤动
搏动周期
剧痛、强烈痉 挛呼吸困难或 昏迷、心室颤 麻痹 动、呼吸麻痹 心脏麻痹或停 跳
三、影响触电伤害程度的因素
大量触电事故的统计资料表明，有85%以上 的事故是由于错误操作和违章作业造成的。 其主要原因是由于安全教育不够、 安全制度不严和安全措施不完善、 操作者素质不高等。
6、不同行业触电 事故不同
冶金、矿业、建筑、机械行业触电 事故多。由于这些行业的生产现场 经常伴有潮湿、高温、现场混乱、 移动式设备和携带式设备多以及 金属设备多等不安全因素，以致 触电事故多。
低压触电的两种形式1
零线
这样是安 全的！
火线
单 相 触 电
O C B A
R0
单线电击 电流：I= U / ( Rr+Ro)
Rr
2、两相（线）触电
人体同时接触带电设备或线路中的两相导
体，或在高压系统中，人体同时接近不同 相的两相带电导体，而发生电弧放电，电 流从一相导体通过人体流入另一相导体， 构成一个闭合回路，这种触电方式称为两 相触电。 发生两相触电时，作用于人体上的电压等 于线电压，这种触电是最危险的。
用电安全知识
● 我国触电死亡人数占全部事故死亡人数的5%左右。
直接接触触电
单相触电
常见的触电形式。 占全部触电事故的70％ 以上。
电流从带 电体流经人体 到大地(或中性 线)形成回路。
电流从 带电体流经 人体到大地( 或中性线)形 成回路。
我国供电系统大部分是三相四线制， 单相对地电压220V，若触及是很危险的。
触电对人体造成的伤害
●电击 电流通过人体时所造成的 内伤，它可以使肌肉抽 搐，内部组织损伤，造成 发热、发麻，神经麻痹 等，严重时将引起昏迷、 窒息，甚至心脏停止跳动 而死亡。触电死亡大部分 由电击造成。
●电伤 电流对人体外部造 成的局部损伤。常 见的有电灼伤、电 烙伤和皮肤金属化 等现象。严重时也 能致命。
5
5.5
6
不能通航或浮运的河、湖 (冬季水面)
5
5
不能通航或浮运的河、湖 (50年一遇的洪水水面)
3
3
交通困难地区
4
4.5
5
步行可以达到的山坡
3
4.5
5
步行不能达到的山坡、峭壁 或岩石
1
1.5
3
导线与建筑物的最小距离
线路电压/kv ≤1
10
35
垂直距离/m 2.5 3.0 4.0
水平距离/m 1.0 1.5 3.0
2.5
带电水冲洗,小型喷嘴与带电体之间 0.4
0.6
喷灯或气焊火焰与带电体之间
1.5
3.0
电工安全用具
绝缘安全用具 • 安全用具按电压等级可分为1000V以上和
1000V以下两类，按用途则可分为基本安全 用具和辅助安全用具。 基本安全用具 主要有绝缘棒、绝缘钳等。 辅助安全用具
触电事故防范知识-0
• (3) 跨步电压触电： 三相线偶有一相断落在地面时，电流通过落 地点流入大地，此落地点周围形成一个强电场。 距落地点越近，电压越高，影响范围约10m左右。 当人进入此范围时，两脚之间的电位不同，就形 成跨步电压。跨步电压通过人体的电流就会使人 触电。高压线有一相触地尤其危险。在潮湿地面， 低压线断线触地形成的跨步电压也在10V以上， 对人体也会造成伤害。时间长了就会有生命危险。 • （一旦进入跨步电压区，我们宜采取的方式：单 脚行走或两脚不同时落地行走，步出跨步电压区 域）
• ② 中性点不接地单相触电。当人体接触一 根火线时，触电电流经人体→大地→线路 →对地绝缘电阻(空气)和分布电容形成两条 闭合回路。如果线路绝缘良好，空气阻抗、 容抗很大，人体承受的电流就比较小，一 般不发生危险；如果绝缘性不好，则危险 性就增大。
• (2) 两相触电： 人体同时接触两根火线所造成的触电 为两相触电。当人体同时接触两相火线时， 电流经B相火线→人体→C相火线→中性点 构成闭合回路。380V线电压直接作用于人 体，触电电流300mA以上，这种触电最为 危险。
• 人体的电阻：人触电时与人体的电阻有关。 人体的电阻一般在10000~100000欧姆之间， 主要是皮肤角质层电阻最大。当皮肤角质 层失去时，人体电阻就会降到800~1000欧 姆。如果皮肤出汗、潮湿和有灰尘（金属 灰尘、炭质灰尘）也会使皮肤电阻大大降 低。
• 6、触电的几种方式 • 触电最常见的形式是电击，也是最危险的。触电方式一般 有以下几种。 (1) 单相触电： 定义：人体接触一根火线所造成的触电事故。单相触 电形式最为常见。 ① 中性点接地电网的单相触电。当人体接触其中一 根火线时，人体承受220V的相电压，电流通过人体→大 地→中性点接地体→中性点，形成闭合回路。触电后果比 较严重。
