三模拟电路安装与调试(DOC)
第三章 模拟电子电路安装与调试 第一节 单相桥式整流、滤波电路的安装与调试 应知：单相桥式整流、滤波电路的工作原理
应会：单相桥式整流、滤波电路的安装与调试
教学内容： 一、电路原理图：
图2.1.1 二、元件明细表： 名称 符号 符号 数量 开关 S 1 变压器 T 220/9V 1 熔断器 FU 0.5A 1 二极管 V1--V4 IN4001 4 电解电容 C1、C2 100UF/50V 2 电阻 R1 51Ω/1W 1 发光二极管 LED 10mA 1 负载电阻 RL 1KΩ/0.25W 1 万能板 40*60mm 1
三、安装： 1。分发元器件，处理好元器件管脚及其好坏，清点元器件。 2。用沙布打磨氧化的管脚及万能板，预先放置好元器件，并考虑好走线位置。 3。把元器件焊在万能板上，检查有无虚焊，漏焊。 4。依电路原理图焊上连接导线，注意焊接工艺。 四、调试： 1。按原理自左向右进行检查，是否连线正确合理，有无虚焊、漏焊。 2。接通电源，测量各点电压，正常时大概为： 测量点 Va Vb Vc Vd 参考值（V） AC9 DC8开关打开 DC12 DC10 实测值（V）
五、故障检查：若输出电压Vd为零，则应检查电源是否连接正常；若接通电源熔断丝立即熔断，说明有短路现象，应检查电路是否连线错误。若Vb为4V左右，则有二极管断路；若Vc为8V左右，则电容脱焊或损坏。
六、注意事项： 1。 不可把二极管及滤波电容的极性接反，否则会烧坏元器件。 2。 焊接时，注意焊接时间，防止焊坏元器件。 3。 连导线时注意依图连接，正确处理好连线的方式。 4．通电前要仔细检查电路连接是否有误，否则容易烧坏元件。 5．调试时,要注意用电安全,注意是否有短路现象。 6．调试后，要详细做好记录，看数据是否正确。
*七、用示波器测波型，并绘制在下面：（为选修内容）
a点：变压器输出正弦波： b点：整流波型： c点：滤波波型： d点：二次滤波波型： 第二节 串联型稳压电源的安装与调试 应知：串联型稳压电源电路的工作原理
应会：串联型稳压电源电路的安装与调试
教学内容： 一、电路原理图：
图2.2.1 二、电路分析： V1-V4组成整流电路，C1滤波，电阻R1与稳压管V6提供一个基本稳定的电压，称基准电压，V5起调节电压的作用称为调整管，R2为集电极电阻，R3为负载电阻，以保证输出断开时，输出电压仍在稳定范围之内。 电路稳压过程如下： Vi ↑→Vo↑→ Vbe↓→ Ib ↓ → Ic ↓ →Vce↑→Vo ↓
三、元件明细表：
名称 符号 型号 数量 开关 S 1 变压器 T 220/9V 1 熔断器 FU 0.5A 1 二极管 V1—V4 IN4001 4 电解电容 C1、 220UF/16V 1 电解电容 C3 220UF/10V 1 电解电容 C2 10UF/10V 1 电阻 R1 300欧/0.25W 1 电阻 R2 24欧/1W 1 电阻 R3 1K欧/0.25W 1 三极管 V5 C2060 1
稳压管 V6 7.5V/0.25W 1 发光二极管 LED 10mA 1 万能板 40*60mm 1
四、调试： 1）按原理自左向右进行检查，是否连线正确合理，有无虚焊、漏焊。 2）若电路工作正常三极管各脚电压：Vc> Vb>Ve ；各测量点电压大致为： 测量点 Ui A B c b c 参考电压（V） AC9 DC12 DC 6 DC 12 DC 7 DC 5 实测电压
3)故障检查：VC1若为9V左右，则可能虚焊，若为4.5V左右，则可能二极管断路，若V5 的VCE为零，或接近VC1两端电压，则V5可能有问题；若稳压管V6电压为0，则其可能接反或击穿。 五、注意事项： 1）二极管，电容，稳压管的极性不能接反，三极管管脚要分清。 2）不要出现虚焊，漏焊现象。 3）测量时，应注意直流与交流档位的区别，并选取合适量程。 4）操作时注意安全。 第三节 无稳态电路的安装与调试 应知：无稳态电路的工作原理
应会：无稳态电路的安装与调试
教学内容： 一、电路原理图：
图2.3.1 二、电路分析： V1-V4组成整流电路，C1、C2滤波。7805为一三端固定稳压集成块，引脚从左至右依次为：1输入、2接地、3输出。9V交流电经整流、滤波、稳压后输出5V稳定的直流电。V7、V8的导通过程如下：V7导通→V5点亮→C3反向充电、C4正向充电→V7基极电压降低、V8基极电压升高→V7截止、V8导通→V6点亮……
三、元件明细表： 名称 符号 型号 数量 开关 S 1 变压器 T 220/9V 1 熔断器 FU 0.5A 1 二极管 V1—V4 IN4001 4 电解电容 C1、C2 220UF/16V 2 电解电容 C3 、C4 220UF/10V 2 集成电路 IC 7805 1 电阻 R1 470欧/0.25W 1 电阻 R2 5．1K/0.25W 1 电阻 R3 5．1K/0.25W 1 电阻 R4 470欧/0.25W 1 发光二极管 V5、V6 LED 10mA 1 三极管 V7、V8 9013 2
万能板 40*60mm 1
四、调试： 1）按原理自左向右进行检查，是否连线正确合理，有无虚焊、漏焊。 2）若电路工作正常，，则各电压大致为：VC1：12V 左右， VC2：5V。 3) 观察发光二极管点亮情况，应是V5、V6轮流点亮，且时间间隔相等。
五、故障检查： 1）VC1若小于12V，则可能虚焊，若为6V左右，则可能整流二极管断路。 2）若VC2为零，则7805可能有问题或后续电路短路；若VC2接近VC1，则7805可能接反或击穿。 3) 如V5、V6都不亮，则应检查5V电源或元件有无虚焊；如一个常亮，一个不亮，则C3、C4可能虚焊或损坏。
六、注意事项： 1）集成块7805的引脚要分清。 2）二极管，电容，极性不能接反，三极管管脚要分清。 3）不要出现虚焊，漏焊现象。 4）测量时，应注意直流与交流档位的区别，并选取合适量程。 5）操作时注意安全。 第四节 单结晶体管触发调压电路的安装与调试 应知：单结晶体管触发调压电路的工作原理
应会：单结晶体管触发调压电路的安装与调试
教学内容： 一、电路原理图：
图2.4.1
二、元件明细表：
名称 符号 型号 数量
开关 S 1 变压器 T 220/36V 1 熔断器 FU 1A 1 二极管 V1—V4 IN4007 4 晶闸管 V5 2P4M 1 稳压管 V6 12V/2W 1 单结管 V7 BT33 1 发光管 V8 10mA 1 无极电容 C 0．47U/50V 1 电阻 R1 510欧/2W 1 电阻 RP2 50K/1W 1 电阻 R3 1K欧/0.25W 1 电阻 R4 510欧/0.25W 1 电阻 R5 51欧/0.25W 1 电阻 R6 1K欧/0.25W 1 螺口灯泡、座 EL 25W/220V 1
万能板 40*60mm 1
三、工作原理： 单结晶体管触发电路温度性能好，有一定的抗干扰能力，脉冲前沿陡，输出功率小，移相范围小于等于1800，能触发50A以下的晶闸管。 交流电压经桥式整流和稳压管削波形成梯形电压，锯齿波形成是梯形同步电压，经RP、R5对电容C充电，C两端电压上升到单结管峰点电压VP时，单结管导通，电容C通过e-b1,R3放电。当电容两端电压下降到谷点电压时，单结管截止，电容C2充电，如此形成锯齿波形。 移相是通过改变RP的大小实现，改变RP大小，可改变电容C的充电速度，因此就改变了第一个脉冲出现的时间，从而达到移相的目的。
四、安装与调试： 1）按电路图连接好电路，确认有无虚焊、漏焊后接通电源进行调试。 2）先用万用表测试1-4点电压，填入下表： 测量点 A点 B点 C点（可调） D点（可调）
电压值（V） 3）电压正常后，就可以进行示波器观察波形，调节电位器可看到波形的变化。 4）调节电位器，观察灯泡的亮度可调范围。 *五、各点电压波形（选修内容） A点：桥式整流单向脉动波： B点：梯形波同步电压：
C点：锯齿波电压： D点：输出脉冲：
六、注意事项： （1）焊接前对电路要仔细检查，特别注意稳压管的性能。 （2）注意区分单结晶体管的管脚：e 、 b1 、 b2 （3）注意使用示波器测量波形，注意使用好档位，有利观察波形。 （4）调整好波形后，调节电位器RP，可发现导通角a改变,记录好波形。 （5）注意观察灯泡的亮度与波形的关系。
第五节 单结晶体管触发单相可控调压电路（一）的安装与调试 应知：单结晶体管触发单相可控调压电路（一）的工作原理
应会：单结晶体管触发单相可控调压电路（一）的安装与调试
教学内容： 一、电路原理图：
图2.5.1 二、元件明细表：
名称 符号 型号 数量 变压器 T 220/36V 1 熔断器 FU1 1A 1 熔断器 FU2 1A 1 二极管 V1—V4 IN4007 4 稳压管 V5 18V/2W 1 单结管 V6 BT33 1 二极管 V7、V8 IN4007 2 晶闸管 V9、V10 2P4M 1 无极电容 C 0．1U/100V 1
项目二救护车消防车声响报警电路
项目二救护车/消防车声响报警电路【学习目标】1.熟悉555定时器中5脚电压控制端的功能和作用2.了解555定时器用电压控制端调到多谐振荡器的频率实现救护车和消防车的报警声响。
【项目情景】声响报警电路在实际生活中的应用越来越广泛，救护车上，消防车上，都有用到，人们通过声音来判别各种信号，比如下图中所示的情况，那么，怎样来设计这么一个声响报警电路呢？图2-1【项目准备】一．元器件配置表2-1 元器件配置序号名称数量序号名称数量1 555定时器 4 8 电阻器 2.7K 12 0.5W扬声器 2 9 电阻器150K 23 直流稳压电源 1 10 9012PNP二极管 14 双踪示波器 1 11 电容器 10ｕＦ 25 电阻器 100K 1 12 电容器 100ｕＦ 26 电阻器 10K 4 13 电容器 0.01ｕＦ 47 电阻器47K 3 14 ICT 8脚插座 4表2-1二、元器件简介1.555定时器555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。
它提供两个基准电压VCC /3 和 2VCC /3 。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制 RS 触发器和放电管的状态。
在电源与地之间加上电压，当5脚悬空时，则电压比较器 C1 的同相输入端的电压为2VCC /3，C2的反相输入端的电压为VCC/3。
若触发输入端TR 的电压小于VCC/3，则比较器C2的输出为0，可使RS触发器置1使输出端 OUT=1。
如果阈值输入端TH的电压大于2VCC/3，同时TR端的电压大于VCC/3，则C1的输出为0，C2的输出为1，可将RS触发器置0，使输出为0电平。
全国“创新杯”电类专业说课大赛课件一等奖作品：电动机连续控制电路安装与调试--教学设计精选全文完整版
可编辑修改精选全文完整版目录一、设计思想 (1)1．学情分析 (1)2．教材解读 (1)3．教学目标 (1)4．重点难点 (1)三、教学策略 (2)1．教法设计 (2)2．学法指导 (2)四、课程实施 (2)理论学习3环节 (2)1．咨询环节（课前） (2)2．计划环节（课前） (2)3．决策环节（课中）45分钟 (3)实践操作2阶段 (3)4．执行阶段（课中）180分钟 (3)5．检查阶段（课中）45 分钟 (5)教学成果1展示 (5)6．评估成果（课中）45分钟 (5)五、课后拓展： (5)六、板书设计 (6)七、教学反思 (6)附件1 引导文资料 (7)附件2自主学习任务单 (10)授课班级：14电气1班（电气运行与控制专业二年级学生）学生人数：24 人授课内容：电动机连续控制电路安装与调试授课学时：7课时一、设计思想以信息技术为手段，将微课—翻转课堂融入到引导文教学法中，以3211的模式呈现。
创建理论教学3环节，实践操作2阶段，教学成果1线路和1个虚拟货币评价体系的实践课堂。
1．学情分析岗位需求:主要从事电气控制设备的安装、调试及维护工作。
知识水平:学习了点动控制电路，能绘制电路图，能叙述工作原理，对板前明线布线的工艺要求有了一定了解，线路安装及自检能力还有待加强。
认知特征:习惯于借助网络平台自主学习、交流互动。
2．教材解读教材特点：高教社出版的《电力拖动与PLC—项目式教学》采用“教材+学习卡”模式，创新教材呈现形式，配套的课程资源库、仿真实训软件等教学资源，为师生搭建数字化教学平台。
地位作用：《电动机连续控制电路》是该教材项目二的内容，是对点动控制电路的检验与提升，是学习正反转电路的基础，是机床线路中的典型应用。
3．教学目标知识与技能会使用热继电器，能理解电动机连续控制原理，能完成电路安装与调试过程与方法课前观看微课、视频自主学习掌握理论知识，课中先仿真后实践进行线路安装与调试情感态度与价值观在仿真中体验成功的乐趣，在实践中提升技能，在职业目标的形成中提高的7S素养4．重点难点教学重点：正确安装电路并进行检查调试教学难点：理解线路工作原理三、教学策略1．教法设计借助教学平台为学生提供微课、视频等学习资源，在海浪鱼研讨中实现翻转课堂，解决理论难题；仿真演练、实战比拼突出教学重点，督导检查强化操作技能和安全意识，用虚拟货币的考核方式评价学生任务完成情况。
三级皮带运输机PLC控制系统的设计、安装与调试

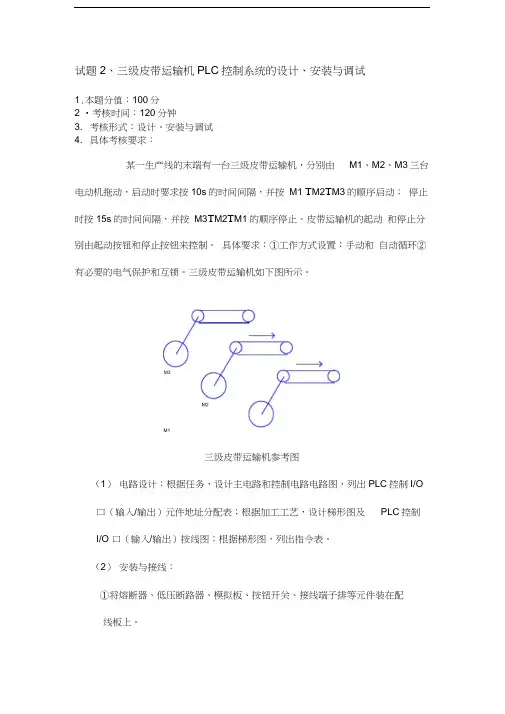

试题2、三级皮带运输机PLC控制系统的设计、安装与调试
1.本题分值：100分
2 •考核时间：120分钟
3. 考核形式：设计、安装与调试
4. 具体考核要求：
某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动，启动时要求按10s的时间间隔，并按M1 T M2T M3的顺序启动；停止时按15s的时间间隔，并按M3T M2T M1的顺序停止。
皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。
具体要求：①工作方式设置：手动和自动循环②有必要的电气保护和互锁。
三级皮带运输机如下图所示。
M1
三级皮带运输机参考图
（1）电路设计：根据任务，设计主电路和控制电路电路图，列出PLC控制I/O 口（输入/输出）元件地址分配表；根据加工工艺，设计梯形图及PLC控制I/O 口（输入/输出）按线图；根据梯形图，列出指令表。
（2）安装与接线：
①将熔断器、低压断路器、模拟板、按钮开关、接线端子排等元件装在配
线板上。
②按PLC控制I/O 口（输入/输出）按线图在模拟配线板上正确安装，元件在配线上布置要合理，安装要准确、牢固。
3）PLC 键盘操作：将程序输入PLC 可编程序控制器（或在计算机上进行动态仿真）。
4）模拟调试，要达到设计要求。
5）注意要正确使用工具和设备。
6）写出安装调试（总结）报告。
《模拟电子技术》课程标准
《模拟电子技术》课程标准适用专业：铁道机车专业课程编码：C2—3开设时间：第2学期课时数：56一、课程性质《模拟电子技术》是针对电子产品工艺和生产人员、电子工程师、电气维修与工艺员、工业信号检测与处理工、生产管理与技术支持员等所从事的测试电子元器件、焊接电子线路板、检测电子产品参数、工业信号检测与处理、维修电路板及整机产品等典型工作任务进行分析后，归纳总结出来其所需求的元件测试、焊接、调试、检测、维修等能力要求而设置的课程。
该课程的主要内容包括掌握二极管、三极管、运放等常用半导体器件的应用，掌握放大电路等常用模拟电路的基本概念、基本原理和分析方法，通过直流稳压电源制作与调试、音频单管放大电路的设计与制作、集成音频放大电路的制作与调试、功率放大电路的设计、制作与调试等4个项目的实施来进行课程的学习。
学生以学习小组为单位，通过共同完成项目的设计、制作、调试，培养学生具备较强的电子基本技能、电路分析能力、参与意识、责任意识、协作意识和自信心。
二、课程培养目标1．知识目标：（1）培养学生谦虚、好学；（2）培养学生勤于思考、做事认真；（3）培养学生分析问题、解决问题；（4）培养学生独立学习能力和决策。
（5）培养学生具有阅读有关技术资料，自我拓展学习本专业的新技术、新工艺，获取新知识的能力；2．能力目标：（1）培养学生的沟通能力及团队协作精神；（2）培养学生良好的职业道德；（3）培养学生勇于创新、敬业乐业的工作作风；（4）培养学生的质量意识、安全意识。
（5）有较强的表达能力、沟通能力、组织实施能力；（6）具备基本的生产组织、技术管理能力；3．专业能力目标：（1）掌握常见仪表的使用方法；（2）正确选择元器件的能力；（3）各种电子手册及资料的检索与阅读能力，把英语作为分析技术资料的辅助工具；（4）模拟电子电路识图与分析能力；（5）电路安装与焊接能力；（6）电路测试方案设计能力和测试数据分析能力；（7）电路故障排除能力；（8）简单电路设计能力；三、与前后课程的联系1．与前续课程的联系本课程的前续课程有《电工技术与应用》。
npn三极管和ntc热敏电阻过温保护电路
npn三极管和ntc热敏电阻过温保护电路一、引言随着电子设备的广泛应用，过温保护成为保障设备安全运行的重要措施。
本文主要介绍NPn三极管和NTC热敏电阻在过温保护电路中的应用，分析其工作原理及选型方法，为电子工程师设计过温保护电路提供参考。
二、NPn三极管的工作原理与选型1.工作原理Pn三极管是一种双极型晶体管，具有放大和开关功能。
当输入信号的电流达到一定值时，基极电流引起的集电极电流迅速增大，形成正反馈，使三极管进入截止状态，从而实现过温保护。
2.选型依据选型时需考虑以下因素：（1）工作电压：根据电路的最大工作电压选择合适的三极管；（2）电流放大倍数：根据电路对电流放大的需求选择合适的三极管；（3）开关速度：根据电路对开关速度的要求选择合适的三极管。
三、NTC热敏电阻的工作原理与选型1.工作原理TC热敏电阻是一种负温度系数电阻，随着温度的升高，电阻值迅速降低。
当温度达到设定值时，热敏电阻的电阻值降至很低，从而使电路断开，实现过温保护。
2.选型依据选型时需考虑以下因素：（1）额定功率：根据电路的最大功率选择合适的热敏电阻；（2）电阻温度系数：根据电路对温度敏感程度的要求选择合适的热敏电阻；（3）物理尺寸：根据电路空间限制选择合适的热敏电阻。
四、NPn三极管和NTC热敏电阻过温保护电路设计1.电路原理过温保护电路主要由NPn三极管和NTC热敏电阻组成。
当温度升高时，热敏电阻电阻值降低，使三极管导通，切断电路，实现过温保护。
2.设计步骤（1）根据电路需求，选择合适的三极管和热敏电阻；（2）确定电路元件的连接方式，设计电路原理图；（3）根据电路元件的参数，计算电路的性能指标；（4）PCB制板，安装电路元件。
3.电路元件选择根据电路需求，选择合适性能参数的NPn三极管和NTC热敏电阻。
例如，选用β值较高的三极管，以提高电路的灵敏度；选用电阻值变化范围较大的热敏电阻，以提高电路的过温保护范围。
五、电路的调试与测试1.调试方法（1）检查电路连接是否正确；（2）用示波器检测电路的输出信号，确保电路正常工作；（3）用温度控制器模拟过温环境，检验电路的过温保护功能。
电子设备安装与调试手册

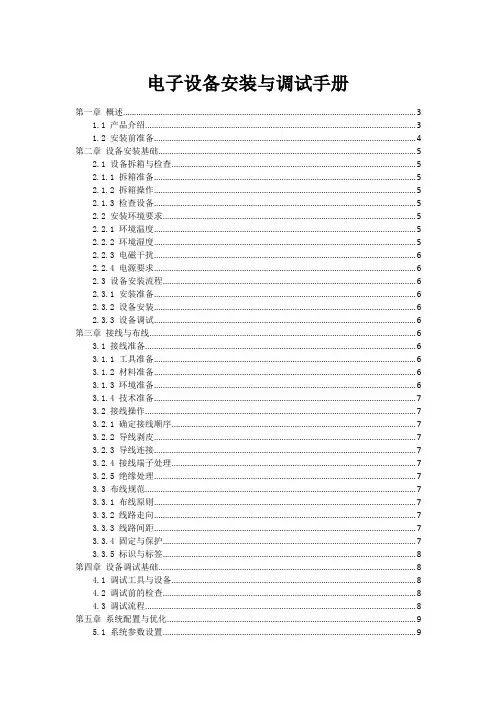

电子设备安装与调试手册第一章概述 (3)1.1 产品介绍 (3)1.2 安装前准备 (4)第二章设备安装基础 (5)2.1 设备拆箱与检查 (5)2.1.1 拆箱准备 (5)2.1.2 拆箱操作 (5)2.1.3 检查设备 (5)2.2 安装环境要求 (5)2.2.1 环境温度 (5)2.2.2 环境湿度 (5)2.2.3 电磁干扰 (6)2.2.4 电源要求 (6)2.3 设备安装流程 (6)2.3.1 安装准备 (6)2.3.2 设备安装 (6)2.3.3 设备调试 (6)第三章接线与布线 (6)3.1 接线准备 (6)3.1.1 工具准备 (6)3.1.2 材料准备 (6)3.1.3 环境准备 (6)3.1.4 技术准备 (7)3.2 接线操作 (7)3.2.1 确定接线顺序 (7)3.2.2 导线剥皮 (7)3.2.3 导线连接 (7)3.2.4 接线端子处理 (7)3.2.5 绝缘处理 (7)3.3 布线规范 (7)3.3.1 布线原则 (7)3.3.2 线路走向 (7)3.3.3 线路间距 (7)3.3.4 固定与保护 (7)3.3.5 标识与标签 (8)第四章设备调试基础 (8)4.1 调试工具与设备 (8)4.2 调试前的检查 (8)4.3 调试流程 (8)第五章系统配置与优化 (9)5.1 系统参数设置 (9)5.1.2 参数设置步骤 (9)5.2 系统优化策略 (9)5.2.1 硬件优化 (9)5.2.2 软件优化 (10)5.3 系统升级与维护 (10)5.3.1 系统升级 (10)5.3.2 系统维护 (10)第六章故障诊断与处理 (10)6.1 常见故障类型 (10)6.1.1 硬件故障 (10)6.1.2 软件故障 (10)6.1.3 电磁兼容故障 (11)6.2 故障诊断方法 (11)6.2.1 观察法 (11)6.2.2 询问法 (11)6.2.3 测试法 (11)6.2.4 替换法 (11)6.2.5 逻辑分析法 (11)6.3 故障处理流程 (11)6.3.1 现场调查 (11)6.3.2 故障定位 (11)6.3.3 故障处理 (11)6.3.4 故障验证 (11)6.3.5 故障记录 (11)6.3.6 预防措施 (12)第七章功能测试与评估 (12)7.1 功能测试方法 (12)7.1.1 基准测试（Benchmark Test） (12)7.1.2 实际应用测试 (12)7.1.3 稳定性测试 (12)7.1.4 负载测试 (12)7.2 测试结果分析 (12)7.2.1 数据统计与分析 (12)7.2.2 对比分析 (12)7.2.3 趋势分析 (12)7.3 功能优化建议 (12)7.3.1 硬件升级 (13)7.3.2 软件优化 (13)7.3.3 系统配置调整 (13)7.3.4 网络优化 (13)7.3.5 定期维护 (13)7.3.6 用户体验优化 (13)第八章安全与防护 (13)8.1.1 操作前的准备 (13)8.1.2 操作中的注意事项 (13)8.1.3 操作后的收尾工作 (13)8.2 设备防护措施 (13)8.2.1 防尘措施 (13)8.2.2 防潮措施 (14)8.2.3 防震措施 (14)8.3 应急处理 (14)8.3.1 设备故障的应急处理 (14)8.3.2 突发事件的应急处理 (14)8.3.3 疏散与救援 (14)第九章维护与保养 (14)9.1 定期检查与维护 (14)9.1.1 检查内容 (14)9.1.2 维护措施 (15)9.2 保养方法与周期 (15)9.2.1 保养方法 (15)9.2.2 保养周期 (15)9.3 长期存储与搬运 (15)9.3.1 长期存储 (15)9.3.2 搬运 (15)第十章技术支持与服务 (16)10.1 技术支持渠道 (16)10.1.1 电话支持 (16)10.1.2 在线支持 (16)10.1.3 邮箱支持 (16)10.1.4 现场支持 (16)10.2 售后服务政策 (16)10.2.1 质保期限 (16)10.2.2 维修服务 (16)10.2.3 退换货政策 (16)10.3 用户培训与指导 (16)10.3.1 新用户培训 (16)10.3.2 在线教程 (17)10.3.3 用户手册 (17)10.3.4 用户交流平台 (17)第一章概述1.1 产品介绍本手册旨在为电子设备安装与调试工作提供详尽的指导。
