2020中考总复习专题训练 电学计算题一(附答案)
1.如图所示，R1为20Ώ的定值电阻，电源电压为6V且保持不变，开关闭合后电流表示数为0.5A。求: (1)通过R1的电流; (2) R2的电阻。
解:
2、如图所示，标有“6V 3W”字样的小灯泡与最大阻值为10Ώ的滑动变阻器串联在电路中。当变阻器连人电路中的电阻为6Ώ时灯正常发光(不考虑灯泡电阻受温度影响，电源电压不变)。求: (1)电源电压; (2)灯泡正常发光时，通过变阻器的电流在1 min 内产生的热量。
解:
3、如图所示，电源电压恒为3V，已知R1=12Ω, R2=6Ω。求：
1） 当开关S断开时电流表A的读数
2） 当开关S闭合时电流表A的读数
解:
4、如图8所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？
2）当开关S闭合时电阻R1和R2的电功率各为多大？
解:
5、如图所示，把10Ώ的电阻R1和15Ώ的电阻R2并联起来，闭合开关S后，电流表的示数为0.2 A。求: (1) 电源电压; (2) 通过电阻R1的电流。
解:
6、如图所示电路图，电源电压6 V保持不变，灯L2的电阻是10 Ώ,闭合开关S，电流表A1的示数是0.3 A,不考虑温度对灯丝电阻的影响。求: (1)灯L1的阻值; (2)电流表A的示数。
解:

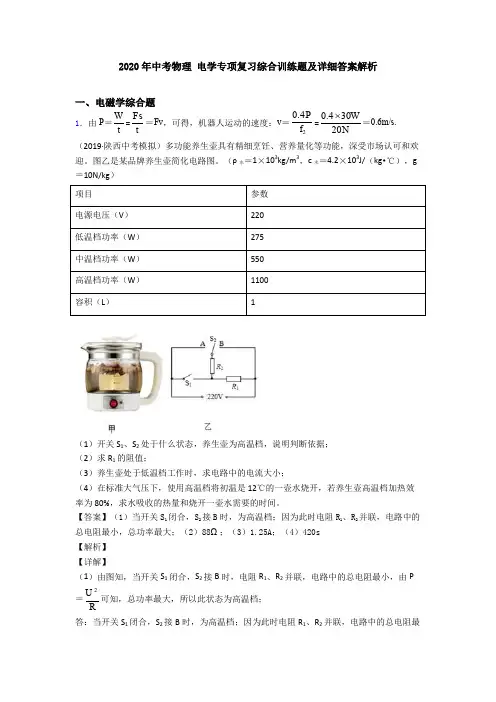

2020年中考物理 电学专项复习综合训练题及详细答案解析
2020年中考物理 电学专项复习综合训练题及详细答案解析
一、电磁学综合题
1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g＝10N/kg）
项目
参数
电源电压（V） 220
低温档功率（W） 275
中温档功率（W） 550
高温档功率（W） 1100
容积（L） 1
（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；
（2）求R1的阻值；
（3）养生壶处于低温档工作时，求电路中的电流大小；
（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s
【解析】
【详解】
（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；
答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。
（2）由图知，当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由P＝2UR可知，总功率最小，此时为低温档；当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档。由P＝UI得，正常工作时通过R1的电流为：I1＝PU中＝550220WV＝2.5A，由I＝UR得，R1的阻值：R1＝1UI＝2202.5VA＝88Ω；
答：电阻R1的阻值是88Ω
（3）由P＝UI得，养生壶在低温档工作时电路中的电流为：I低＝PU低＝275220WV＝1.25A；
2020年中考物理 电学专项复习综合训练题及详细答案解析 2
2020年中考物理 电学专项复习综合训练题及详细答案解析
一、电磁学综合题
1．（3）水龙头放热水时，R1与R2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P热=P1+P2=21UR+22UR=2220V44+2220V242=1100W+200W=1300W。（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。控制电路电压为U1=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示．解答以下问题：
（1）电磁继电器实质是一个控制工作电路的___________；
（2）求电热丝工作时的功率__________；
（3）如果恒温箱的温度设定为80℃，求电阻箱R0应接入电路的阻值__________．
（4）若要恒温箱的设定温度低于80℃，电阻箱R0接入电路的阻值应调大还是调小？简述理由。_____
【答案】自动开关 1000W 110Ω 调小 详见解析
【解析】
【详解】
（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；
（2）电热丝工作时的功率：P=22UR=2(220V)48.4=1000W；
（3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R1＝70Ω，
由题知，此时控制电路的电流I＝0.05A，根据电阻的串联和欧姆定律，I=11URR，即：0.05A=9V70R，电阻箱R应接入电路的阻值：R＝110Ω；
2．（4）因为电解铝的密度小，根据公式ρ=mV可知，火炬体积一定时，选用电解铝材质会大大减轻火炬质量。（2019·广东中考模拟）如图甲是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1（是一个定值电阻）和热敏电阻Rx，只要水面到达如图所示的位置，接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。
2020年中考物理 电学专项复习综合训练题及答案
2020年中考物理 电学专项复习综合训练题及答案
一、电磁学综合题
1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g＝10N/kg）
项目
参数
电源电压（V） 220
低温档功率（W） 275
中温档功率（W） 550
高温档功率（W） 1100
容积（L） 1
（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；
（2）求R1的阻值；
（3）养生壶处于低温档工作时，求电路中的电流大小；
（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s
【解析】
【详解】
（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；
答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。
（2）由图知，当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由P＝2UR可知，总功率最小，此时为低温档；当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档。由P＝UI得，正常工作时通过R1的电流为：I1＝PU中＝550220WV＝2.5A，由I＝UR得，R1的阻值：R1＝1UI＝2202.5VA＝88Ω；
答：电阻R1的阻值是88Ω
（3）由P＝UI得，养生壶在低温档工作时电路中的电流为：I低＝PU低＝275220WV＝1.25A；
中考物理必做10道经典电学计算题(附答案)
中考物理必做10道经典电学计算题(附答案)
嗨，同学们，今天咱们来聊聊中考物理电学计算题。这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！
**第一题：**
小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？
（答案：0.27安培）
**第二题：**
一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？
（答案：200伏特）
**第三题：**
小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？
（答案：0.3安培）
**第四题：**
一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？
（答案：10欧姆）
**第五题：** 两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？
（答案：3.2欧姆）
**第六题：**
一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？
（答案：100伏特）
**第七题：**
一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？
（答案：1安培）
**第八题：**
一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？
（答案：90伏特）
**第九题：**
一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？
（答案：1.2安培）
2020人教版中考考点专题分类复习训练试卷：电学综合计算练习
中考考点专题分类复习训练：电学综合计算
1.甲、乙两地相距60km，在甲、乙两地之间沿直线铺设了两条地下电缆。已知每条地下电缆每千米的电阻为0.2Ω.现地下电缆在某处由于绝缘层老化而发生了漏电，设漏电电阻为Rx为了确定漏电位置，检修员在甲、乙两地用电压表、电流表和电源各进行了一次检测。在甲地进行第一次检测时，如图所示连接电路，闭合开关S，电压表示数为6.0V，电流表示数为0.5A.用同样的方法在乙地进行第二次检测时，电压表示数为6.0V，电流表示数为0.3A.
求：
（1）第一次与第二次检测的电源输出功率之比；
（2）漏电电阻Rx的阻值；
（3）漏电位置到甲地的距离。
2.甜甜要制作一个电动航模，需要电动机作为动力源，她找来电吹风，研究了电吹风的工作原理。如图甲，电吹风工作时，可以分别吹出热风和冷风，为了防止温度过高，用一个PTC电阻Ro与电阻为50Ω的电热丝R串联，Ro的阻值随温度的变化如图乙所示，请回答下列问题：
（1）PTC电阻是由材料制成的；电动机的工作原理是。
（2）电吹风吹热风时，求电热丝的最大发热功率。
（3）电吹风吹冷风时，通过电动机的电流为14，工作20s，电动机的机械效率为90%，求电动机线圈电阻。（不计机械摩擦损耗的能量）
3.如图所示，电源电压恒定不变，R2=12Ω，滑动变阻器铭牌上标有“1A 20Ω”，小灯泡标有“6V 2W”字样，小灯泡灯丝电阻保持不变。闭合开关S1、S2，断开S3、S4时，小灯泡刚好正常发光，此时电压表的示数为2V，求：
（1）电源电压；
（2）当开关S1、S3，断开S2、S4时，并移动滑动变阻器R的滑片P到中点时，电压表的示数；
（3）当闭合开关S1、S2、S3、S4，并移动滑动变阻器R的滑片，滑动变阻器接入电路的阻值为多大时，电路中总功率最大，求最大功率．
4.小洋和同学们通过暑期的勤工俭学为残疾人老王买了一辆电动轮椅。为了帮助老王正确使用，小洋研究了说明书，电动轮椅的原理简图如图所示。他了解到操纵杆可操纵双刀双掷开关S以及滑动变阻器R1的滑片P。前推操纵杆时轮椅慢慢前进，继续前推操纵杆时轮椅快速前进；后拉操纵杆时轮椅慢慢后退。蓄电池的电压U=24V（保持不变），R2为定值电阻。
2020年中考物理电学综合计算题及答案

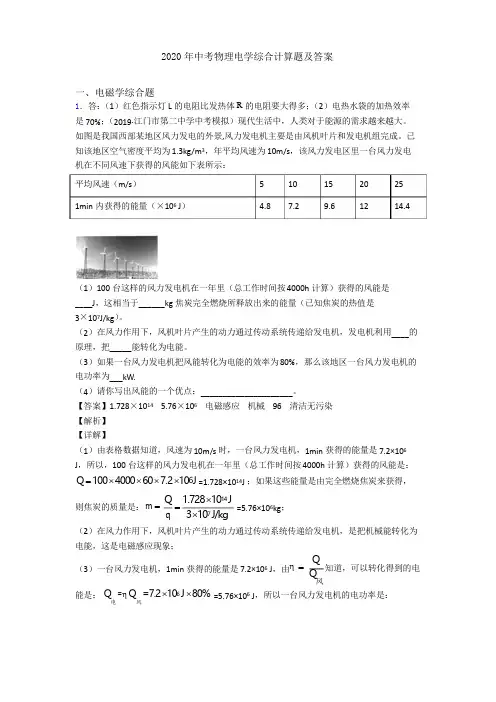

2020 年中考物理电学综合计算题及答案
一、电磁学综合题
1．答：（1）红色指示灯 L 的电阻比发热体 R 的电阻要大得多；（2）电热水袋的加热效率
是 70%；（2019·江门市第二中学中考模拟）现代生活中，人类对于能源的需求越来越大。
如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。已
知该地区空气密度平均为 1.3kg/m3，年平均风速为 10m/s，该风力发电区里一台风力发电
机在不同风速下获得的风能如下表所示：
平均风速（m/s）
1min 内获得的能量（×106 J） 5
4.8 10
7.2 15
9.6 20
12 25
14.4
（1）100 台这样的风力发电机在一年里（总工作时间按 4000h 计算）获得的风能是
____J，这相当于______kg 焦炭完全燃烧所释放出来的能量（已知焦炭的热值是 3×107J/kg）。 （2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的
原理，把_____能转化为电能。
（3）如果一台风力发电机把风能转化为电能的效率为 80%，那么该地区一台风力发电机的
电功率为___kW.
（4）请你写出风能的一个优点：_____________________。
【答案】1.728×1014 5.76×106 电磁感应 机械 96 清洁无污染 【解析】
【详解】
（1）由表格数据知道，风速为 10m/s 时，一台风力发电机，1min 获得的能量是 7.2×106 J，所以，100 台这样的风力发电机在一年里（总工作时间按 4000h 计算）获得的风能是：
Q 100 4000 60 7.2 106J =1.728×1014J ；如果这些能量是由完全燃烧焦炭来获得，
则焦炭的质量是： m Q 1.728 1014 J =5.76×106kg； q 3 107 J/kg
2020年中考物理专题突破电学计算题(包含答案)
2020年中考物理专题突破电学计算题（含答案）1.图T4-4甲是某家用电熨斗,其电路原理如图乙所示,R1、R2为发热体,R1的阻值为110 Ω，通过开关S1、S2实现温度控制。电源电压为电熨斗的额定电压220 V,电熨斗消耗的最大功率为660 W。(1)只闭合S1,求通过R1的电流。(2)只闭合S2,求R2在60 s内产生的热量。(3)为适应更多衣料,小明对电路做了改造(如图丙所示)。当电熨斗控制开关S1、S2处于原低温工作状态不变时,移动滑片P,相应发热体的功率可在原功率的25%~100%之间变化。求滑动变阻器最大阻值至少为多少。
图T4-4
2.如图T4-5甲所示为小红家具有加热和保温功能的电热饮水机,其电路图如图乙所示,S1为温控开关,额定电压为220 V,加热功率为500 W,保温功率是60 W,R1、R2均为加热电阻丝(假设电阻不变),请解答下列问题:(1)电阻丝R1阻值是多少?(2)某一次小红家中只让饮水机工作,在加热状态下她观察到电能表上的指示灯在5 min内闪烁了54次,她家电能表上标有“1600 imp/(kW·h)”的字样,此时,饮水机的实际功率和实际电压是多少?
图T4-5
2020年中考物理复习计算题专题《欧姆定律计算题》(解析版)
第1页，共20页
《欧姆定律计算题》
一、计算题
1. 如图所示的电路， ， ，闭合开关电流表的示数为 求：
电源电压U；
干路电流I。
2. 在图电路中， ， ，闭合开关后，电流表的示数为 。
电阻 两端的电压是多少？
通过 的电流是多少？
干路中的总电流是多少？
3. 如图所示电路，电源电压为 闭合开关，电阻R两端的电压为1V，电路中的电流为 ．
求：
电阻R的阻值；
灯泡L的电功率． 第2页，共20页
4. 如图所示电路中，电源电压不变．闭合电键S后， 两端的电压为2伏，通过 的电流为 安．
求电阻 的电功率 ．
若电阻 的阻值为5欧，求电源电压U．
5. 如图所示， ，闭合开关S后，电压表 的示数 ，电流表A的示数 求：
电压表 的示数
电阻 的阻值
电源电压U
第3页，共20页
6. 如图所示，电源电压可调，小灯泡上标有“ ”的字样 不考虑温度对小灯泡电阻的影响 ，电流表量程 ～ ，电压表量程 ～ ，滑动变阻器规格为“ ”
电源电压调至6V，闭合开关 和 ，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为 ，则电压表的示数是多少？ 的阻值是多少？
电源电压调至8V，断开开关 ，闭合开关 ，为了保证电路安全，求滑动变阻器的阻值变化范围。
7. 如图 所示的电路中，电源电压保持不变。闭合开关后，滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图 所示，通过分析求：
电源电压；
电阻R阻值；
滑动变阻器的最大阻值。 第4页，共20页
8. 如图甲所示，电源电压保持不变， 当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示．求：
2020年初三物理复习练习题中考物理电学专项复习综合训练题及答案解析
2020年初三物理复习练习题中考物理电学专项复习综合训练题及答案解析
一、电磁学综合题
1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A，即要求控制电路中的总电阻不变，所以R0的阻值必须调小。（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U＝6V，Rt为热敏电阻其阻值随加热环境温度的升高而增大。电磁铁线圈电阻不计，当线中的电流I＞＝10mA时，铁吸下与下触点A接触；当I＜10mA时，衔铁松开与B触点接触，U2＝220V，R1＝48.4Ω
（1）衔铁刚被吸下时，求Rt的阻值；
（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线
（3）求该电加热器处于加热挡时的电功率
（4）若该电加热器的保温时功率是加热时功率的10%，求R2的阻值
【答案】（1）600Ω（2）（3）1000W（4）435.6Ω
【解析】
【详解】
(1) 当线中的电流I>=10mA时, 衔铁吸下,因此衔铁刚被吸下时，Rt的阻值为：
Rt=1UI=36V1010A=600Ω;
(2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A接触，电路中只有R1，加热器处于加热状态，衔铁上触点B接触，电路中R1和R2串联，加热器处于保温状态。
(3)该电加热器处于加热挡时的电功率:
P加热=221UR=222048.4ΩV=1000W
(4) 若该电加热器的保温时功率是加热时功率的10%,
则电加热器的保温时功率为：
P保温= P加热10%=1000W10%=100W,
由P=2UR得，电加热器的保温时电路的总电阻为：
R总=2UP保温=2220100WV=484Ω,
则R2的阻值为：
2．储油过少，滑片向上移动，接入电阻变大，电流变小，电磁铁磁性减弱，衔铁向上，接A触点，红灯亮。储油过多，滑片向下移动，接入电阻变小，电流变大，电磁铁磁性增强，衔铁被吸下，接B触点，绿灯亮。（2019·山东中考模拟）物理学中，磁场的强弱用磁感应强度表示，符号是B，单位是T。磁感应强度的大小和方向都相同的磁场叫做匀强磁场。
2020年中考物理电学综合计算题及答案解析
2020年中考物理电学综合计算题及答案解析
一、电磁学综合题
1．电动机的机械功W机＝W−Q＝3.3×105J−1.5×104J＝3.15×105J，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I，外部电路的等效电阻为R，电源内部电阻为r(r为定值)，电源电动势为E，根据串联电路电压特点有E=IR+Ir。现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC、BC两直线所示。
(1)电压表V1、V2的示数与电流表A的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R1的大小。
小贴士
电源两极间存在电压。实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E”
表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411UUUURRRIIII串
【解析】
【分析】
根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R1的值；
【详解】
解：电压表V1测电路中电阻R0及R1两端总电压(或电源输出电压)。
（1）BC直线为电压表V1的示数随电流表示数变化的图线，AC直线为电压表V2的示数随电流表示数变化的图线。 当滑动变阻器滑片从一端滑到另一端时，电流表示数从I1增大到I4，乙图中电压表V2的示数U0=IR0，可知当电流表A的示数增大时，电压表V2的示数也随着增大：因为E=I(R0+R1)+Ir，已知电源内阻r和电源电压不变，可知当电流I增大时，Ir增大，则I(R0+R1)减小，即电源输出电压减小，所以BC直线为电压表V1的示数随电流表示数变化的图线。
