复合材料的连接课件
复合材料概论全套课件312P
复合材料概论全套课件312P
一、教学内容
本节课我们将学习《复合材料概论》一书的第1章“复合材料概述”和第2章“复合材料的组成与结构”。详细内容包括复合材料的基本概念、分类、性能特点，以及复合材料的基体、增强体、界面等基本组成部分和作用。
二、教学目标
1. 了解复合材料的基本概念、分类及性能特点。
2. 掌握复合材料的组成、结构和制备方法。
3. 能够运用所学知识分析复合材料的性能与应用。
三、教学难点与重点
教学难点：复合材料的组成、结构和性能关系。
教学重点：复合材料的基本概念、分类、性能特点及其应用。
四、教具与学具准备
1. 教具：多媒体课件、黑板、粉笔。
五、教学过程
1. 导入：通过展示复合材料在日常生活中的应用实例，激发学生的学习兴趣，引入本节课的主题。
2. 知识讲解：
（1）复合材料的基本概念、分类及性能特点；
（2）复合材料的组成、结构和制备方法。
3. 例题讲解：分析一个具体复合材料的性能，引导学生运用所学知识解决问题。 4. 随堂练习：设计若干有关复合材料的选择题、填空题和简答题，巩固所学知识。
5. 小组讨论：分组讨论复合材料在实际应用中的优势与局限性，培养学生的团队协作能力。
六、板书设计
1. 复合材料基本概念
2. 复合材料分类
3. 复合材料性能特点
4. 复合材料组成与结构
5. 复合材料制备方法
七、作业设计
1. 作业题目：
（1）简述复合材料的基本概念及其分类。
（2）解释复合材料的性能特点及其应用。
（3）分析复合材料组成、结构与性能之间的关系。
2. 答案：
（2）复合材料具有轻质、高强度、耐腐蚀、耐磨损、导电性等特点，广泛应用于航空航天、汽车、建筑、电子等领域。
（3）复合材料的性能取决于基体、增强体和界面的性质。基体负责传递应力，增强体负责提供强度和刚度，界面则是连接基体和增强体的桥梁。
八、课后反思及拓展延伸
复合材料的连接技术
复合材料的连接技术
复合材料是由两种或多种不同材料按规定方式组合而成的新材料。由于复合材料具有结构轻、强度高、刚性好、耐热耐腐蚀等特点，广泛应用于航空航天、汽车、船舶、建筑等领域。而连接技术在复合材料的制造和应用中起着至关重要的作用。
一、面板接头技术
面板接头技术是将两块或多块面板连接在一起的一种常见连接技术。常用的面板接头技术包括胶接、机械连接和固化连接。
1.胶接技术
胶接是一种常用的连接技术，通过胶粘剂将两个或多个面板连接在一起。胶接技术适用于连接不同材料的复合材料，可以提供良好的强度和刚度。常用的胶粘剂有环氧树脂、聚酰亚胺、丙烯酸酯等。胶接的优点是连接面积大、均匀受力、密封性好，缺点是工艺复杂、需要专用设备、对环境要求较高。
2.机械连接技术
机械连接是通过螺栓、铆钉、螺母等机械连接件将面板连接在一起。机械连接技术适用于连接同种或相似材料的复合材料，可以提供较高的强度和刚度。机械连接的优点是工艺简单、易于实施，缺点是容易产生应力集中、连接面处存在较大孔隙和裂纹。
3.固化连接技术
固化连接是通过填充固化剂将两个或多个面板连接在一起。固化连接技术适用于连接同种或相似材料的复合材料，可以提供良好的强度和刚度。常用的固化剂有聚氨酯、环氧树脂、聚酰亚胺等。固化连接的优点是工艺简单、无需专用设备，缺点是连接面积有限、需要特殊固化条件。
二、管接头技术
管接头技术是将两根或多根管材连接在一起的一种常见连接技术。常用的管接头技术包括钎焊、焊接、胶接和机械连接。
1.钎焊技术
钎焊是一种常用的连接技术，通过热源使钎料熔化并流入连接部位形成连接。钎焊技术适用于连接同种或相似材料的复合材料，可以提供较高的强度和密封性。常用的钎料有铜、银、镍等。钎焊的优点是连接坚固、密封性好，缺点是需要高温操作、对环境要求较高。
2.焊接技术
焊接是一种常用的连接技术，通过高温使被连接材料熔化并形成连接。焊接技术适用于连接同种或相似材料的复合材料，可以提供较高的强度和刚度。常用的焊接方式有电弧焊、氩弧焊、激光焊等。焊接的优点是连接坚固、工艺稳定，缺点是需要高温操作、容易产生应力集中。
复合材料连接方法
复合材料连接方法
复合材料连接方法常用的有以下几种：
1. 粘接：使用特殊的胶粘剂将复合材料的各个部分粘接在一起。粘接是最常见和常用的复合材料连接方法，可用于连接金属、塑料和复合材料等多种材料。
2. 螺栓连接：通过螺栓将复合材料的各个部分紧密连接在一起。螺栓连接适用于需要更高强度和可拆卸的连接。
3. 铆接：使用铆钉将复合材料的各个部分连接在一起。铆结构适用于需要较高强度和可靠性的连接。
4. 焊接：使用适当的焊接方法将复合材料的各个部分熔接在一起。焊接适用于需要更高强度和气密性的连接。
5. 拉伸、压缩或剪切锁定：使用力将复合材料的各个部分锁定在一起。这种连接方法适用于需要快速和简单的连接。
6. 穴位嵌入：将复合材料的一个部分嵌入到另一个部分的孔中，从而实现连接。
7. 搭接：将两个或多个复合材料的边缘重叠在一起，并使用粘接或其他连接方法连接在一起。这种连接方法适用于需要边缘密封和强度的连接。
需要根据具体的应用和要求选择合适的连接方法，并确保连接的质量和可靠性。同时，还需要注意避免损坏复合材料结构和性能。
陶瓷基复合材料的连接

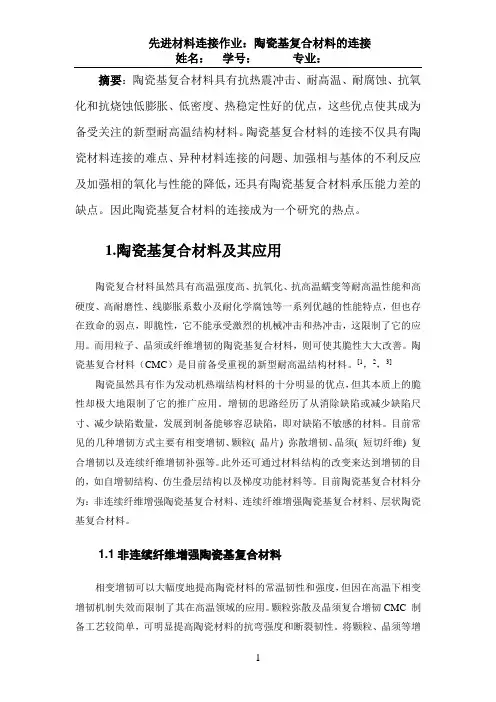

先进材料连接作业：陶瓷基复合材料的连接
姓名： 学号： 专业：
1 摘要：陶瓷基复合材料具有抗热震冲击、耐高温、耐腐蚀、抗氧化和抗烧蚀低膨胀、低密度、热稳定性好的优点，这些优点使其成为备受关注的新型耐高温结构材料。陶瓷基复合材料的连接不仅具有陶瓷材料连接的难点、异种材料连接的问题、加强相与基体的不利反应及加强相的氧化与性能的降低，还具有陶瓷基复合材料承压能力差的缺点。因此陶瓷基复合材料的连接成为一个研究的热点。
1.陶瓷基复合材料及其应用
陶瓷复合材料虽然具有高温强度高、抗氧化、抗高温蠕变等耐高温性能和高硬度、高耐磨性、线膨胀系数小及耐化学腐蚀等一系列优越的性能特点，但也存在致命的弱点，即脆性，它不能承受激烈的机械冲击和热冲击，这限制了它的应用。而用粒子、晶须或纤维增韧的陶瓷基复合材料，则可使其脆性大大改善。陶瓷基复合材料（CMC）是目前备受重视的新型耐高温结构材料。[1，2，3]
陶瓷虽然具有作为发动机热端结构材料的十分明显的优点，但其本质上的脆性却极大地限制了它的推广应用。增韧的思路经历了从消除缺陷或减少缺陷尺寸、减少缺陷数量，发展到制备能够容忍缺陷，即对缺陷不敏感的材料。目前常见的几种增韧方式主要有相变增韧、颗粒( 晶片) 弥散增韧、晶须( 短切纤维) 复合增韧以及连续纤维增韧补强等。此外还可通过材料结构的改变来达到增韧的目的，如自增韧结构、仿生叠层结构以及梯度功能材料等。目前陶瓷基复合材料分为：非连续纤维增强陶瓷基复合材料、连续纤维增强陶瓷基复合材料、层状陶瓷基复合材料。
1.1非连续纤维增强陶瓷基复合材料
相变增韧可以大幅度地提高陶瓷材料的常温韧性和强度，但因在高温下相变增韧机制失效而限制了其在高温领域的应用。颗粒弥散及晶须复合增韧CMC 制备工艺较简单，可明显提高陶瓷材料的抗弯强度和断裂韧性。将颗粒、晶须等增先进材料连接作业：陶瓷基复合材料的连接
姓名： 学号： 专业：
复合材料胶接工艺
复合材料胶接工艺
复合材料胶接工艺是一种常见的连接方法，它利用胶粘剂将两个或多个复合材料部件粘合在一起，形成牢固的接头。
该工艺通常包括以下步骤：
1.
表面处理：对要粘合的复合材料表面进行清洁和处理，以提高胶粘剂的附着力。
2. 涂胶：将胶粘剂均匀地涂敷在一个或多个复合材料表面上。
3.
粘接：将涂有胶粘剂的复合材料部件按要求进行粘接，并施加适当的压力，以确保胶粘剂与复合材料之间的紧密接触。
4.
固化：让胶粘剂在一定的温度和时间条件下固化，形成坚固的接头。
复合材料胶接工艺具有许多优点，如接头强度高、密封性好、耐腐蚀性强、疲劳寿命长等。它广泛应用于航空航天、汽车、船舶、风能等领域。
复合材料胶接工艺也存在一些挑战，如胶粘剂的选择、表面处理的要求、粘接过程中的温度和压力控制等。为了获得最佳的粘接效果，需要对这些因素进行仔细考虑和控制。
总之，复合材料胶接工艺是一种重要的复合材料连接技术，它为复合材料结构的设计和制造提供了更多的选择和灵活性。
复合材料连接方法 2
复合材料连接方法
复合材料是一种由两种或两种以上的不同材料组成的材料，具有优异的力学性能和热学性能。在工程实践中，复合材料广泛应用于航空航天、汽车、船舶等领域。复合材料连接方法是确保复合材料结构稳固和性能可靠的关键，下面将重点介绍几种常见的复合材料连接方法。
1. 引进式连接方法
引进式连接方法是将金属、陶瓷或其他材料引入复合材料中，通过机械连接或者粘接连接的方式实现连接。引进式连接方法适用于大部分复合材料，具有较好的速度和效率。根据连接材料的不同，引进式连接方法可以进一步分为机械连接和粘接连接。
机械连接是将金属或其他材料制成螺栓、钉子等形状，将其插入预留的孔洞中，通过螺纹或者固定件将复合材料连接在一起。机械连接具有较高的连接强度和刚性，但容易产生应力集中。粘接连接是通过将两种不同材料的接触面涂覆粘合剂，通过化学反应或者物理吸附的方式将其连接在一起。粘接连接具有较好的连接质量和耐腐蚀性能，但连接效率较低。
2. 纤维增强复合材料皮肤粘结方案
纤维增强复合材料（Fiber Reinforced Polymer，FRP）连接是一种常见的复合材料连接方法。其中，皮肤粘结是一种常用的FRP连接方法，适用于复合材料板的连接。皮肤粘结方法通过使用粘合剂将两个FRP板连接在一起，使其形成一个整体结构。皮肤粘结方法能够充分发挥FRP材料的优点，在航空航天、汽车、建筑等领域得到广泛应用。
皮肤粘结连接方法的关键是选择合适的粘合剂。通常使用的粘合剂包括环氧树脂、聚氨酯等。粘合剂的选择应考虑到被连接材料的性能要求、工作环境的要求以及工艺可行性等因素。在进行皮肤粘结连接时，需要注意粘合面的处理，包括去除油污、灰尘和其他杂质，以确保粘合面的光洁度和粘合剂的附着性能。
3. 热固性复合材料连接方法
热固性复合材料连接方法是通过热处理的方式将两个或多个热固性复合材料连接在一起。热固性复合材料一般由纤维增强树脂及硬化剂组成，通过加热硬化剂，使其在一定温度下产生交联反应，从而形成坚固的连接。热固性复合材料连接方法具有连接强度高、连接质量好、阻燃性强等优点。
高中数学《第四章元素与材料世界3、复合材料》24PPT课件 一等奖比赛优质课
第4章材料家族中的元素 第3节 复合材料 【教学目标】 1.了解复合材料的形成和组成部分 2.体会物质的元素组成与材料性能的关系 3.能列举几种常见的复合材料及其在生产、生活中的重要应用 【教学过程】 “神舟五号”载人飞船穿过大气层时，外壳与大气层摩擦产生几千摄氏度的高温，是什么材料经受了这种考验而使飞船安然无恙呢？运动员在撑杆跳项目中使用的撑杆极富弹性，你知道它是用什么材料制成的吗？是金属、陶瓷、还是塑料？ ［学生讨论、教师讲解］所用材料并不是单一的金属、陶瓷、或塑料，而是它们复合在一起形成的具有各成分优点的新型材料。 一、［交流研讨］ 事实一：木材坚固、耐用，可作为建筑材料，它由木质长纤维组成，靠被称为木质素的物质粘接起来。木质长纤维比较柔软，木质素较脆，它们各自都不能承受重压，但这两物质复合后就构成了强壮的树干。 事实二：人们做泥砖时，往泥中掺入禾秸，可以提高泥砖的强度。 事实三：纯棉布衣服、纯化纤衣服分别有如下优缺点： 要获得兼具化纤、纯棉两种布料优点的布料，通常的做法有①制作含一定量棉花、一定量化纤的混纺纱线，再生产出混纺布料。②利用特殊的编制方法编织生产一面为纯棉纱、一面为化纤的涤盖棉布料。 你可以从上述事实获得什么启示？ ［学生回答、教师总结］将两种不同性质的材料通过一定的方法复合在一起，可获得一种既能保持或发展原来材料的长处，又能弥补它们的不足的新材料。 ［点评］联想质疑旨在引起学生兴趣，其后通过学生对三个较为熟悉的事实的思考感悟、交流研讨，让学生产生一种将两种不同材料复合在一起，就可以获得性能较单一材料更为优良的新材料的想法，旨在再现人们构思、发明复合材料的思维历程，培养学生发现提出问题、分析解决问题的能力。发现提出问题与分析解决问题同等重要！ ［过渡］根据这种思想，在化学上，我们生产出了各种复合材料。 优 点 缺 点 纯棉衣服 柔软舒适、吸汗、不产生静电等 易皱、不耐磨等 纯化纤衣服 不易皱、耐磨等 不吸汗、易产生静电等 二、认识复合材料。 【交流·研讨】 单一材料的优缺点： 材料 实例 优点 缺点 金属材料 钢铁 硬度大、机械性能好 易被腐蚀 无机非金属材料 普通玻璃 性质稳定、熔点高 易破碎
复合材料粘接方法
复合材料粘接方法
一．复合材料
所谓复合材料是用各种方法把物理上、化学上性质不同的材料合为一体；弥补各种材材的缺点，取得优越性能的材料总称。
复合材料由于素材的种类和组合不同，有无数的种类，一般讲，有用物理化学方面进行复合的物质，例如：玻璃钢、无机质填料的塑料、无机质和有机质组合的填充塑料、塑料和金属的组合等。
二、复合材料的粘接方法
以下就代表性组合塑料复合材料的粘接作简单地介绍。
（一）.泡沫塑料和金属夹心板及其粘接
近年来，以泡沫塑料为芯材、金属板为表面板的多层结构板，在建筑、运输机上以及冷冻装置等方面使用量迅速扩大，芯材多采用聚苯乙烯、聚氨酯、聚氯乙烯或酚醛树脂等的发泡体。其中以聚苯乙烯泡沫塑料采用得最广泛。聚苯乙烯泡沫塑料具有良好的绝热性、耐水性、耐水蒸汽透过性，在低密度时具有高的强度而且价格低廉。铝合金板是多层结构板较理想的板面材料。
铝-聚苯乙烯泡沫-铝组成的多层结构板具有强度高、质轻以及良好的绝热性等特点，又因为可用粘接剂简单地组合所以按广泛地采用在冷藏库、工作台面、屏壁、活动式冷冻机的门、移动房屋等方面。
用于这类多层结构板的胶粘剂有：热固性环氧系胶粘剂、再生橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶系胶粘剂以及热塑性聚氨酯系胶粘剂。
环氧系胶粘剂适用于刚性芯材，但因固化速度较慢，不适于高速生产。
再生橡胶系胶粘剂在高温下的耐老化性和耐水性比其它胶粘剂差。丁苯橡胶系比再生橡胶的耐水性好，但比丁腈橡胶和氯丁橡胶系胶粘剂差。
丁腈系胶粘剂的耐老化性和耐水性能非常优越。
氯丁系胶粘剂在高温环境中反复暴露时，其性能几乎无恶化，对水的耐性也甚好，即使在低压下粘接也只有相当大的耐高温性。又因该系胶粘剂具有优越的耐紫外线、臭氧、酸、油、碱、脂肪族碳化氢等的性能，所以把氯丁系胶粘剂作为以泡沫塑料为芯材的多层复合板的胶粘剂最合适。
复合材料结构
复合材料结构设计的特点
(1) 复合材料既是一种材料又是一种结构
(2) 复合材料具有可设计性
(3) 复合材料结构设计包含材料设计
复合材料区别于传统材料的根本特点之一 可设计性好（设计人员可根据所需制品对力学及其它性能的要求，对结构设计的同时对材料本身进行设计）
具体体现在两个方面 1力学设计——给制品一定的强度和刚度、2功能设计——给制品除力学性能外的其他性能
复合材料力学性能的特点
(1) 各向异性性能 材料弹性主方向：模量较大的一个主方向称为纵向，用字母L表示，与其垂直的另一主方向称为横向，用字母T表示。通常的各向同性材料中，表达材料弹性性能独立的工程弹性常数有两个：E(弹性模量)和ν(泊松比)或剪切弹性模量G。
对于复合材料中的每个单层，表达材料弹性性能的独立的工程弹性常数有四个：纵向弹性模量EL、横向弹性模量ET、纵向泊松比 νL (或横向泊松比ν T)、面内剪切弹性模量GLT。
耦合现象：拉剪耦合与剪拉耦合、弯扭耦合与扭弯耦合
(2) 非均质性
耦合变形：层合结构复合材料在一种外力作用下，除了引起本身的基本变形外，还可能引起其他基本变形。
(3)层间强度低
在结构设计时，应尽量减小层间应力，或采取某些构造措施，以避免层间分层破坏。
研究复合材料的刚度和强度时，基本假设：
(1) 假设层合板是连续的。由于连续性假设，使数学分析中的一些连续性概念、极限概念以及微积分等数学工具都能应用于力学分析中。
(2）假设单向层合板是均匀的，多向层合板是分段均匀的。
(3) 假设限于单向层合板是正交各向异性的：即认为单向层合板具有两个相互垂直的弹性对称面。
(4) 假设限于层合板是线弹性的：即认为层合板在外力作用下产生的变形与外力成正比关系，且当外力移去后，层合板能够完全恢复其原来形状。
(5) 假设层合板的变形是很小的。
上述五个基本假设，只有多向层合板的分段均匀性假设和单向层合板的正交各向异性假设，与材料力学中的均匀性假设和各向同性假设有区别。
复合材料焊接
复合材料焊接
复合材料是一种由两种或两种以上的不同材料组成的材料，通过它们的结合可以产生出比单一材料更优越的性能。在工程领域，复合材料被广泛应用于航空航天、汽车制造、建筑等领域。然而，由于复合材料的特殊性，其焊接工艺相对复杂，需要特殊的技术和设备来实现。
复合材料的焊接主要包括机械连接、粘接和热压焊接。机械连接是通过螺栓、螺母等机械元件将复合材料连接在一起，适用于对连接强度要求不高的场合。粘接是利用特殊的粘接剂将复合材料粘接在一起，可以实现较高的连接强度，但对工艺要求较高。热压焊接是将复合材料通过加热和压力的方式进行连接，可以实现高强度的连接，但对设备和工艺要求较高。
在复合材料的焊接过程中，需要注意以下几点。首先，要选择合适的焊接方法和工艺参数。不同的复合材料需要采用不同的焊接方法，而且在具体的焊接过程中需要根据材料的特性来确定焊接的温度、压力等参数。其次，要保证焊接接头的质量。焊接接头的质量直接影响到连接的强度和稳定性，因此在焊接过程中需要严格控制焊接质量，确保焊接接头的完整性和均匀性。最后，要进行合理的焊后处理。焊接后的复合材料需要进行适当的处理，如去除氧化层、进行表面处理等，以保证焊接接头的质量和稳定性。
总的来说，复合材料的焊接是一项技术含量较高的工艺，需要掌握一定的焊接技术和工艺知识。只有在合理选择焊接方法和工艺参数的基础上，严格控制焊接质量，进行合理的焊后处理，才能够保证复合材料焊接接头的质量和稳定性，从而实现复合材料的有效连接和应用。
