聚酰亚胺制备工艺
聚酰亚胺制备
（1）实验原理
以均苯四甲酸酐和对苯二胺缩聚而成的聚酰亚胺最终的产物不溶不熔，分子量很低时就从反应介质中沉淀出来，无法加工和成膜。因此要分成预聚和终缩聚两个阶段来合成：第一步是在N'N二甲基乙酰肤、N'N二甲基甲酰胺、砒咯烷酮等极强溶剂中，于室温下，使二酐和对苯二胺进行预缩聚，形成可溶性高分子量聚酰胺；第二步才将该预聚物成型，如膜、纤维、涂层、层压材料等，然后加热到150℃以上，使残留的羧基和亚胺基继续反应固化。反应过程如图所示。
（2）原科配比
理论上是二酐与二胺的配比为1：1时得到的聚酰胺酸的分子量最高，粘度最大。但由于反应体系有微量水存在，使过量的二酐转化为酸变得不活泼，所以就耍二酐稍过量时才能获得较高的分子量和较高的粘度。一般二酐与二胺摩尔量之比在1.020—1.030比较合适。
（3）聚酰胺酸(PAA)固体含量的确定 在选择聚酰胺酸胶液的固体含量时，要考虑胶液的粘度不能太小，太小不利于成膜。通过查阅资料并结合大量实验，胶液的固体含量为10％时最佳。各种胶液的固体含量配比见表
反应物质
反应物质
PAA固体含量 8% 10% 12%
PMDA（g） 2.225 2.631 3.16
ODA(g) 2.003 2.370 3.84
NMP(ml) 50 50 50
PAA-聚酰胺酸，PMDA-均苯四甲酸二酐, ODA-二氨基二苯基醚,NMP-毗咯烷酮。
（4）仪器和药品
仪器：电动搅拌器、电热鼓风干燥箱、三口烧瓶、量简、研钵、烧杯等(其它需要的玻璃仪器可任选)；
本体：均苯四甲酸二酐(PMDA)，4'4-二氨基二苯基醚(ODA)；
溶剂：N'N-二甲基乙酰胺、N'N-二甲基甲酰胺、毗咯烷酮(NMP)任选一种。
（5）实验步骤
a.用研钵将均苯四甲酸二酐(PMDA)和4'4-二胺基二苯基醚(ODA)分别研细，然后放于干燥箱中在100℃左右的温度下烘培1—2个小时，备用。
b.烘好的4'4-二氨基二苯基醚(ODA)溶于N'N—二甲基乙酰胺等溶剂中，高速搅拌至无颗粒状物质时，少量多次均匀加入均苯四甲酸二酐(注意药品保持干燥)，大约1—2小时加完(注意：温度控制在0—20℃)；此时，得到了低聚合物PAA。
药品用量：溶剂为40-50m1，聚酰胺酸(PAA)的量为溶剂量的5-12％；
c.把所制得的溶胶涂抹(流涎法)在洗净烘干的玻璃片上，一定要均匀，然后至于烘箱中亚胺化。
d.首先用铜网过滤，出去杂质。静置2小时，然后在玻璃上进行涂膜。涂膜要以制得的胶液的粘度调节适当的均胶机转速，转速对膜厚度有所影响，在涂膜时采用一次、两次涂覆得到厚度均匀的膜，然后在烘箱中进行亚胺化处理。
e.亚胺化处理：置于烘箱，将温度调节至80℃保持2小时，使溶剂全部挥发；再对烘箱升温，采用阶梯法，分别调节至120℃，160℃，200℃并保持1小时，再将温度调节至240℃左右并保持1小时亚胺化处理，最后冷却置室温。
聚酰亚胺材料的制备及其在复合材料中的应用研究
聚酰亚胺材料的制备及其在复合材料中的应用研究
随着科技的发展，聚酰亚胺材料的应用越来越广泛。聚酰亚胺材料是一种高性能的聚合物材料，具有很好的耐高温、高强度、抗腐蚀、绝缘等性能。在航空、汽车、船舶、电子和光学等领域中得到了广泛的应用。本文将主要探讨聚酰亚胺材料的制备方法以及其在复合材料中的应用。
一、 聚酰亚胺材料的制备方法
聚酰亚胺材料可以通过多种途径制备，包括熔融聚合法、溶液聚合法、原位聚合法和热压成型法等。其中，熔融聚合法和溶液聚合法是最为常用的制备方法。
（一）熔融聚合法
熔融聚合法是将聚合物单体或预聚物直接在高温下熔融，经反应生成聚酰亚胺聚合物。通常使用的聚合物单体包括亚苯基异氰酸酯、二酸二酐和二胺等。熔融聚合法具有反应时间短、操作简便、不需要溶剂等优点，但聚酰亚胺材料的分子量和物理性能相对较低。
（二）溶液聚合法 溶液聚合法是将聚合物单体或预聚物溶于合适的溶剂中，在适当的条件下反应生成聚酰亚胺聚合物。溶液聚合法具有产物纯度高、对单体选择性好、分子量可调、成品物理性能好等优点。常用的溶剂包括二甲亚醇、N，N-二甲基乙酰胺等。
二、 聚酰亚胺材料在复合材料中的应用
聚酰亚胺材料因其优异的物理性能，成为制备复合材料的重要基体材料。本节将主要介绍聚酰亚胺材料在碳纤维增强复合材料和环氧树脂复合材料中的应用。
（一）碳纤维增强聚酰亚胺复合材料
碳纤维增强聚酰亚胺复合材料具有很高的力学强度和刚度，广泛应用于航空、航天和汽车等领域。在制备碳纤维增强复合材料时，通常采用浸涂法或预浸法将聚酰亚胺材料浸入碳纤维增强材料的预制体中，然后在高温下固化。聚酰亚胺材料具有高温稳定性，与碳纤维具有良好的界面结合，可以使复合材料在高温和高压环境下具有较好的力学性能和稳定性。
（二）环氧树脂聚酰亚胺复合材料
环氧树脂复合材料是一种广泛应用的结构材料，其中加入聚酰亚胺可以提高材料的热稳定性和机械性能。在制备环氧树脂聚酰亚胺复合材料时，可以先预制聚酰亚胺单体的预聚物，再将其与环氧树脂混合制备成复合材料。也可以先制备环氧树脂聚酰亚胺共聚物，再与环氧树脂混合。聚酰亚胺可以使环氧树脂复合材料耐热性、阻燃性、抗化学腐蚀性等性能得到提高。
聚酰亚胺 工艺流程
聚酰亚胺 工艺流程
英文回答：
Polyimide is a versatile polymer that is widely used in
various industries due to its excellent thermal stability,
mechanical strength, and electrical insulation properties.
The process of manufacturing polyimide involves several
steps, including polymerization, film formation, and post-treatment.
The first step in the process is the polymerization of
the monomers. Polyimide is typically synthesized by
reacting a dianhydride with a diamine in a solvent. The
reaction is carried out under controlled conditions, such
as temperature and pressure, to ensure the desired
molecular weight and polymer structure. The resulting
polyimide solution is then purified to remove any
impurities.
After polymerization, the next step is film formation. The polyimide solution is cast onto a substrate, such as a
聚酰亚胺薄膜生产工艺
聚酰亚胺薄膜生产工艺
聚酰亚胺薄膜是一种高性能的薄膜材料，具有优异的机械性能、热稳定性和化学稳定性。聚酰亚胺薄膜的生产工艺主要包括原料准备、溶液制备、薄膜制备、后处理等步骤。
首先是原料准备。聚酰亚胺薄膜的主要原料为聚酰亚胺树脂。树脂需要按照一定的比例进行加热、溶解，得到均匀的树脂溶液。此外，还需要准备其他辅助原料和溶剂。
接下来是溶液制备。将准备好的聚酰亚胺树脂溶解在溶剂中，通过搅拌或超声波处理，使树脂完全溶解并得到均匀的溶液。为了提高薄膜的质量，可以添加一些添加剂，如增稠剂、流平剂等。
然后是薄膜制备。将准备好的聚酰亚胺溶液通过涂布、旋涂或喷涂等方法，涂敷在平整的基材表面上。涂布方法是将溶液倒在基材上，利用刮板或刷子将树脂均匀涂布在基材上；旋涂方法是将溶液倒在基材上，旋转基材使其均匀涂敷；喷涂方法是利用喷雾器将溶液均匀喷洒在基材上。涂敷完成后，将基材放在恒温干燥箱中进行烘干，使其干燥、固化。
最后是后处理。薄膜制备完成后，还需要进行一系列的后处理工序，如去溶剂、退火等。去溶剂是将薄膜放入特定的溶剂中，使其溶解掉未固定的溶剂，以提高薄膜的稳定性和机械性能。退火是在高温条件下对薄膜进行加热处理，通过去除内部应力和提高结晶度，来提高薄膜的机械性能和热稳定性。
总结起来，聚酰亚胺薄膜的生产工艺主要包括原料准备、溶液制备、薄膜制备和后处理。通过这些工艺步骤，可以制备出高性能的聚酰亚胺薄膜，广泛应用于电子、光学、航空航天等领域。
bpda生产工艺

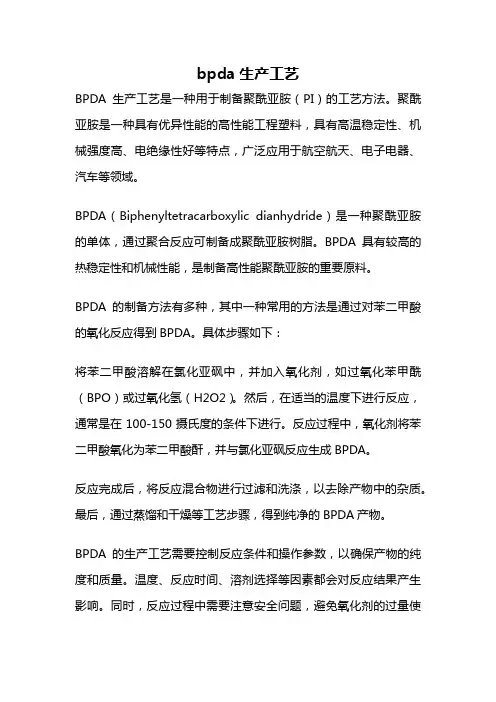

bpda生产工艺
BPDA生产工艺是一种用于制备聚酰亚胺（PI）的工艺方法。聚酰亚胺是一种具有优异性能的高性能工程塑料，具有高温稳定性、机械强度高、电绝缘性好等特点，广泛应用于航空航天、电子电器、汽车等领域。
BPDA（Biphenyltetracarboxylic dianhydride）是一种聚酰亚胺的单体，通过聚合反应可制备成聚酰亚胺树脂。BPDA具有较高的热稳定性和机械性能，是制备高性能聚酰亚胺的重要原料。
BPDA的制备方法有多种，其中一种常用的方法是通过对苯二甲酸的氧化反应得到BPDA。具体步骤如下：
将苯二甲酸溶解在氯化亚砜中，并加入氧化剂，如过氧化苯甲酰（BPO）或过氧化氢（H2O2）。然后，在适当的温度下进行反应，通常是在100-150摄氏度的条件下进行。反应过程中，氧化剂将苯二甲酸氧化为苯二甲酸酐，并与氯化亚砜反应生成BPDA。
反应完成后，将反应混合物进行过滤和洗涤，以去除产物中的杂质。最后，通过蒸馏和干燥等工艺步骤，得到纯净的BPDA产物。
BPDA的生产工艺需要控制反应条件和操作参数，以确保产物的纯度和质量。温度、反应时间、溶剂选择等因素都会对反应结果产生影响。同时，反应过程中需要注意安全问题，避免氧化剂的过量使用或反应温度过高导致危险事故的发生。
BPDA的生产工艺除了氧化反应外，还可以通过其他方法制备，如酰化反应、环氧化反应等。这些不同的工艺方法可以根据实际需要选择，以满足不同材料性能和应用要求。
BPDA生产工艺是制备聚酰亚胺的重要工艺方法，通过对苯二甲酸的氧化反应可以得到BPDA单体，再通过聚合反应制备成聚酰亚胺树脂。控制反应条件和操作参数可以获得高纯度和高质量的BPDA产物，为聚酰亚胺材料的应用提供了可靠的基础。
oda和bpda聚合的聚酰亚胺单体
oda和bpda聚合的聚酰亚胺单体制备
近年来，随着科技的不断发展，高分子材料在许多领域得到了广泛应用。其中，聚酰亚胺（PI）作为一种高性能聚合物，由于其优良的耐高温、绝缘、机械强度和化学稳定性等特点，被广泛应用于航空航天、电子信息、生物医疗等领域。而聚合单体是合成聚酰亚胺的重要原料之一，其质量和纯度对聚酰亚胺的性能和品质有着至关重要的影响。
目前，聚合单体的制备方法主要有两种：ODA（二酐）法和BPDA（二胺）法。ODA法是以芳香二酐为原料，通过酯化、脱水、闭环等反应制备聚酰亚胺聚合单体。该方法原料易得、工艺成熟、生产成本较低，但产品纯度较低，且存在一定的毒性。BPDA法则是以芳香二胺为原料，通过聚合反应制备聚酰亚胺聚合单体。该方法产品纯度高、品质优良，但原料价格较高，且生产过程中会产生大量的废水。
为了克服ODA法和BPDA法的缺点，近年来出现了一种新的制备方法——ODA和BPDA聚合的聚酰亚胺单体（简称ODA-BPDA法）。该方法结合了ODA法和BPDA法的优点，以芳香二酐和芳香二胺为原料，通过酯化、脱水、闭环和聚合等反应制备聚酰亚胺聚合单体。与ODA法相比，ODA-BPDA法产品纯度高、毒性低；与BPDA法相比，ODA-BPDA法原料价格较低，且生产过程中产生的废水较少。
ODA-BPDA法的优点主要表现在以下几个方面：
1. 原料易得：该方法以芳香二酐和芳香二胺为原料，这些原料均可以通过工业生产获得，且价格相对较低。
2. 工艺简单：该方法包括酯化、脱水、闭环和聚合等反应，相较于其他制备方法，工艺较为简单，生产成本较低。
3. 产品纯度高：由于结合了ODA法和BPDA法的优点，该方法制备的聚酰亚胺聚合单体纯度高，品质优良。
4. 毒性低：相较于ODA法，该方法制备的产品毒性较低，对环境和人体健康的影响较小。
5. 废水少：相较于BPDA法，该方法生产过程中产生的废水较少，有利于环境保护和可持续发展。
聚酰亚胺薄膜的制备方法
聚酰亚胺薄膜的制备方法
聚酰亚胺薄膜是一种高性能、高温、高强、高刚度、高阻水气、高阻化学腐蚀的聚合物薄膜材料。它具有以下优点：热稳定性、电绝缘性、耐化学性、高强度、低膨胀系数、高收缩温度、优女性能。聚酰亚胺薄膜在航空航天、电子、光学、防弹材料等领域具有广泛的应用。
聚酰亚胺薄膜的制备方法有许多种，如化学合成法、挤出法、流延法、干燥膜法等。在本文中，我们将详细介绍聚酰亚胺薄膜制备的化学合成法。
一、化学合成法
化学合成法是聚酰亚胺薄膜制备中最为常用的一种方法。化学合成法分为两步法和一步法。下面我们依次介绍这两种合成方法。
1、两步法
两步法是聚酰亚胺薄膜制备中最为常见的方法之一。该方法是将二酐和二胺先于非溶剂条件下反应合成聚酰亚胺在硫酸中成膜，再经过去离子水和有机溶剂处理，最后得到聚酰亚胺薄膜。该方法流程如下：
（1）聚酰亚胺的合成：将二胺与二酐以1：1的摩尔比反应，在无溶剂的条件下反应，一般温度为室温或略高于室温。反应过程中需不断搅拌，保证反应的均匀性。
（2）成膜：将反应得到的聚酰亚胺溶液浸泡在硫酸中成膜，往往需要在50℃以上进行。硫酸中的聚酰亚胺可快速凝固，并在表层形成一层二氧化硫和硫酸酰氯，可起到增强耐水、防水的作用。
（3）去离子水处理：去离子水处理可使薄膜中的杂质去除，提高薄膜质量。将薄膜浸泡在去离子水中，一般需要浸泡数小时，取出进行干燥。
（4）有机溶剂处理：有机溶剂处理可以去除膜层中的残余硫酸和杂质，以及对膜层进行修整。在有机溶剂中浸泡薄膜，经过几个小时后取出，进行干燥。
2、一步法
一步法是聚酰亚胺薄膜制备中比较新的方法之一，该方法将二酐和二胺在有机溶剂中一次反应，即可得到聚酰亚胺薄膜。一步法比两步法更为简单，反应时间更短，但薄膜的机械性能和化学稳定性较低。一步法的流程如下：
（1）溶液制备：将二胺和二酐以1：1的摩尔比加入有机溶剂中，如N，N-二甲基甲酰胺（DMF）、N-甲基吡咯烷酮（NMP）或苯等。在室温下搅拌反应几小时。 （2）成膜：将反应溶液涂布在硅片上，或者是涂覆在塑料基膜上。再在加压、加热或超声波处理、空气或氮气流动的条件下固化成膜。
聚酰亚胺薄膜的制备方法 2
聚酰亚胺薄膜的制备方法
聚酰亚胺薄膜是一种重要的高分子材料，其在电子、航空、化工等领域有广泛的应用。下面将介绍聚酰亚胺薄膜的制备方法。
1.溶液法制备聚酰亚胺薄膜
溶液法制备聚酰亚胺薄膜是目前应用最广泛的制备方法之一。其主要步骤如下：
（1）将聚酰亚胺高分子粉末溶解在特定溶剂中，获得的聚酰亚胺溶液一般浓度在2%~30%之间。
（2）将聚酰亚胺溶液通过涂布、喷涂、旋涂等方法施加在基板上。
（3）将经施涂的基板在一定温度和湿度下烘干，去除残留的溶剂和水分，形成聚酰亚胺薄膜。
2.熔融法制备聚酰亚胺薄膜
熔融法制备聚酰亚胺薄膜是一种较为简便的制备方法，其主要步骤如下： （1）将聚酰亚胺高分子粉末加热至熔态。
（2）将熔态聚酰亚胺涂覆在基板上。
（3）将涂覆的基板通过辊筒或压板加以挤压处理，使聚酰亚胺涂层压缩成薄膜状。
（4）将形成的聚酰亚胺薄膜冷却固化，去除基板，即可得到聚酰亚胺薄膜。
3.拉伸法制备聚酰亚胺薄膜
拉伸法制备聚酰亚胺薄膜主要基于聚酰亚胺在高温下具有较好的可塑性，其主要步骤如下：
（1）将聚酰亚胺高分子粉末制成片状，并在高温下进行预热处理。
（2）将预热的聚酰亚胺片拉伸，使其在高温下形成薄膜状。
（3）调整拉伸过程中的拉伸速率、温度和压力等参数，以达到预期的聚酰亚胺薄膜厚度和性能。 以上就是目前主要的聚酰亚胺薄膜制备方法。需要注意的是，不同的制备方法会对聚酰亚胺薄膜的性能产生不同的影响，因此在实际应用中应针对不同的需求选择合适的制备方法进行制备。
聚酰亚胺合成
-1 -
聚酰亚胺的研究与进展
摘 要 聚酰亚胺是一种重要的高性能聚合物材料，由于其优异的耐热性能、介电性能、粘附性能、耐辐射 性能、力学机械性能以及很好的化学物理稳定性等，近年来在航天航空、电子电力、精密机械等高新技术 领域得到了广泛的应用，是目前树脂基复合材料中耐温性最高的材料之一。本文详细介绍了聚酰亚胺的分 类，合成方法，应用及其发展究现状和未来的发展动向。
关键词 聚酰亚胺；合成方法；耐高温复合材料；涂料； 覆铜板
丄 、八 ―
1刖言
随着航空航天、电子信息、汽车工业、家用电器等诸多方面技术领域日新月异的发展 ，对
材料提出的要求也越来越高。 如：高的耐热性和机械性能，优良的电性能和耐久性等，因此材
料的研究也在不断地朝着高性能化、 多功能化、轻量化和低成本化方向发展。聚酰亚胺就是
综合性能非常优异的材料。它是一类主链上含有酰亚胺环的高分子材料。 由于主链上含有芳
香环，它作为先进复合材料基体，具有突出的耐温性能和优异的机械性能 ，是目前树脂基复
合材料中耐温性最高的材料之一。用作电子信息材料，聚酰亚胺除了具有突出的耐高温性外
，
还具有突出的介电性能与抗辐射性能 ，是当前微电子信息领域中最好的封装和涂覆材料之
一。除此之外，聚酰亚胺树脂在胶粘剂、纤维、塑料与光刻胶等方面也表现出综合性能优异 的特点。
为此，近些年来，人们对聚酰亚胺树脂给予了高度的重视 ，聚酰亚胺树脂的研究与应用得以
迅速发展。在应用方面，目前国际上生产聚酰亚胺的厂家有超过 60家之多并且聚酰亚胺种类
繁多，重要品种就有20多个，其应用领域也在不断扩大。从上世纪 60年代以来，我国聚酰亚胺
材料也迅速发展。
2、聚酰亚胺材料的分类
聚酰亚胺主要分为脂肪族聚酰亚胺和芳香族聚酰亚胺。 因为脂肪族聚酰亚胺实用性差，因
此通常所说的聚酰亚胺一般指芳香族聚酰亚胺。 另外，从合成方法来分，聚酰亚胺材料可分为
热固性树脂和热塑性树脂两大类。热塑性聚酰亚胺材料一般采用两步合成法制备 ，即首先在
聚酰亚胺结晶
聚酰亚胺结晶
聚酰亚胺是一种重要的高分子材料，具有优异的性能和广泛的应用领域。本文将从结晶特性、制备工艺和应用等方面介绍聚酰亚胺。
第一部分：结晶特性
聚酰亚胺具有良好的结晶性，其晶体结构稳定，结晶度高。聚酰亚胺晶体呈现出规则的排列和紧密的堆积，形成了有序的结构。这种结晶形态使得聚酰亚胺具有较高的热稳定性和力学性能。
第二部分：制备工艺
聚酰亚胺的制备工艺主要包括聚合反应和成型加工两个步骤。聚合反应通常采用两步法，即首先通过酸酐和二胺的缩合反应生成聚酰亚胺前驱体，然后通过热固化反应将前驱体转化为聚酰亚胺。成型加工可以采用热压、注塑、挤出等方法，生产出具有不同形态和尺寸的聚酰亚胺制品。
第三部分：应用领域
聚酰亚胺在航空航天、电子、汽车、医疗器械等领域具有广泛的应用。在航空航天领域，聚酰亚胺制品可以用于制作飞机零件、卫星外壳等。在电子领域，聚酰亚胺薄膜可用于制作柔性电子器件、平板显示器等。在汽车领域，聚酰亚胺复合材料可以用于制作轻量化零部件，提高汽车的燃油效率。在医疗器械领域，聚酰亚胺材料具有良好的生物相容性和耐用性，可用于制作人工关节、血液透析器等。
第四部分：发展趋势
随着科学技术的不断进步，聚酰亚胺材料的性能不断提升，应用领域也在不断扩大。未来，聚酰亚胺材料有望在能源、环境保护、新能源汽车等领域发挥更重要的作用。同时，聚酰亚胺的绿色制备工艺和可持续发展也是研究的重点。
总结：
聚酰亚胺作为一种重要的高分子材料，具有优异的性能和广泛的应用领域。其结晶特性使其具有高热稳定性和力学性能。制备工艺包括聚合反应和成型加工两个步骤。聚酰亚胺在航空航天、电子、汽车、医疗器械等领域有广泛的应用。未来，聚酰亚胺材料有望在更多领域发挥重要作用，同时绿色制备和可持续发展也是研究的重点。聚酰亚胺的研究和应用将为各个领域的发展提供新的可能性。
聚酰亚胺制备_实验报告
一、实验目的
1. 了解聚酰亚胺的制备原理及工艺流程。
2. 掌握聚酰亚胺的合成方法，并学会操作相关实验设备。
3. 分析聚酰亚胺的性能，验证实验结果。
二、实验原理
聚酰亚胺（Polyimide，PI）是一种具有优异性能的有机高分子材料，具有高力学强度、低介电常数、耐高温、耐腐蚀、耐磨、耐辐射等特性。其分子结构中含有酰亚胺环，通过酰亚胺环的共轭作用，使其具有独特的性能。
聚酰亚胺的制备方法主要有以下几种：
1. 预聚法：先将二酐与二胺在强极性溶剂中预聚，形成聚酰胺酸，再通过加热或催化剂的作用，使聚酰胺酸分子内脱水闭环，形成聚酰亚胺。
2. 缩聚法：直接将二酐与二胺在无溶剂或弱溶剂中进行缩聚反应，生成聚酰亚胺。
3. 分子内脱水闭环法：在聚酰胺酸分子链上引入具有反应活性的基团，如羧基、亚胺基等，通过加热或催化剂的作用，使分子内脱水闭环，形成聚酰亚胺。
本实验采用预聚法进行聚酰亚胺的制备。
三、实验仪器与试剂
1. 仪器：反应釜、磁力搅拌器、温度计、过滤器、烘箱、电子天平、取样器等。
2. 试剂：均苯四甲酸酐（PMDA）、对苯二胺（ODA）、N'N-二甲基甲酰胺（DMF）、催化剂、去离子水等。
四、实验步骤
1. 准备反应釜，加入一定量的DMF作为溶剂。
2. 称取一定量的PMDA和ODA，分别加入反应釜中。
3. 开启磁力搅拌器，在室温下搅拌一定时间，使PMDA和ODA充分混合。
4. 将反应釜加热至一定温度，保持搅拌，使PMDA和ODA发生预聚反应，形成聚酰胺酸。 5. 加入催化剂，继续搅拌，使聚酰胺酸分子内脱水闭环，形成聚酰亚胺。
6. 将反应液过滤，除去未反应的PMDA和ODA。
7. 将聚酰亚胺溶液在烘箱中干燥，得到聚酰亚胺薄膜。
五、实验结果与分析
1. 实验结果：通过实验，成功制备出聚酰亚胺薄膜。
2. 性能分析：
（1）力学性能：聚酰亚胺薄膜具有优异的力学性能，如拉伸强度、弯曲强度等。
