【CN209166682U】一种制动夹钳单元闸片托锁定弹簧扭矩测试装置【专利】

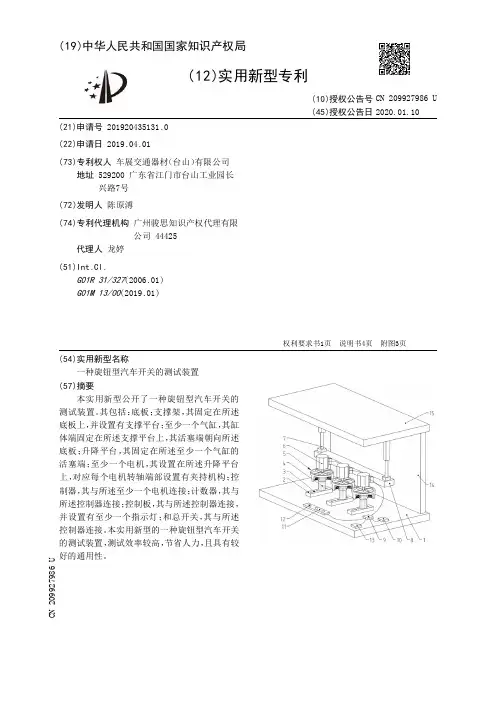

【CN209927986U】一种旋钮型汽车开关的测试装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435131.0(22)申请日 2019.04.01(73)专利权人 车展交通器材（台山）有限公司地址 529200 广东省江门市台山工业园长兴路7号(72)发明人 陈原溥 (74)专利代理机构 广州骏思知识产权代理有限公司 44425代理人 龙婷(51)Int.Cl.G01R 31/327(2006.01)G01M 13/00(2019.01)
(54)实用新型名称一种旋钮型汽车开关的测试装置(57)摘要本实用新型公开了一种旋钮型汽车开关的测试装置。其包括：底板；支撑架，其固定在所述底板上，并设置有支撑平台；至少一个气缸，其缸体端固定在所述支撑平台上，其活塞端朝向所述底板；升降平台，其固定在所述至少一个气缸的活塞端；至少一个电机，其设置在所述升降平台上，对应每个电机转轴端部设置有夹持机构；控制器，其与所述至少一个电机连接；计数器，其与所述控制器连接；控制板，其与所述控制器连接，并设置有至少一个指示灯；和总开关，其与所述控制器连接。本实用新型的一种旋钮型汽车开关的测试装置，测试效率较高，节省人力，且具有较
好的通用性。
权利要求书1页 说明书4页 附图3页CN 209927986 U2020.01.10
CN 209927986
U1.一种旋钮型汽车开关的测试装置，其特征在于，包括：底板；支撑架，其固定在所述底板上，并设置有支撑平台；至少一个气缸，其缸体端固定在所述支撑平台上，其活塞端朝向所述底板；升降平台，其固定在所述至少一个气缸的活塞端；至少一个电机，其设置在所述升降平台上，对应每个电机转轴端部设置有夹持机构；控制器，其与所述至少一个电机连接；计数器，其与所述控制器连接；控制板，其与所述控制器连接，并设置有至少一个指示灯；和总开关，其与所述控制器连接。2.根据权利要求1所述的一种旋钮型汽车开关的测试装置，其特征在于，所述夹持机构包括：夹持边框，其轴心与所述电机转轴端部连接；至少三个夹持底座，其设置在所述夹持边框上，并沿着电机转轴方向由所述夹持边框外围往外延伸；至少三个弹簧，每一个所述弹簧一端对应固接在所述夹持底座上，另一端朝向电机转轴；至少三个夹持件，每一个所述夹持件对应固接在所述弹簧的自由端；和至少三个限位轴，每一个所述限位轴对应固接在所述夹持底座上，并位于所述弹簧内部。3.根据权利要求2所述的一种旋钮型汽车开关的测试装置，其特征在于，所述夹持件为弹性部件。4.根据权利要求1所述的一种旋钮型汽车开关的测试装置，其特征在于，所述夹持机构可拆卸地连接在所述电机转轴端部。5.根据权利要求1所述的一种旋钮型汽车开关的测试装置，其特征在于，所述气缸的个数为两个，其设置在所述升降平台的两端。6.根据权利要求1所述的一种旋钮型汽车开关的测试装置，其特征在于，所述电机的个数为三个，其并排设置在所述升降平台上；对应地，所述指示灯的个数为三个。7.根据权利要求1～6任意一项权利要求所述的一种旋钮型汽车开关的测试装置，其特征在于，还包括至少一个定位板，其设置在所述底板上，其上设置有定位孔，所述定位孔对应设置于所述夹持机构下方。8.根据权利要求7所述的一种旋钮型汽车开关的测试装置，其特征在于，所述定位板的
【CN209416565U】一种测力夹具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920316530.5(22)申请日 2019.03.13(73)专利权人 上海增启科技有限公司地址 201802 上海市嘉定区真南路4268号2幢J7631室(72)发明人 曾小飞 孙响 苏丹丹 (74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 邓丽(51)Int.Cl.G01L 5/22(2006.01)(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种测力夹具(57)摘要一种测力夹具，包括主体柱、固定爪、活动爪、丝杆、压力传感器和传感器控制模块。固定爪固定在主体柱的一端；传感器控制模块固定在主体柱的另一端；活动爪的一端套接在主体柱上，并且能够在主体柱上滑动，活动爪的另一端安装有丝杆，丝杆穿过活动爪，丝杆靠近固定爪夹持部的一端设有活动夹持部，丝杆的另一端安装有用于锁紧或放松的丝杆把手；压力传感器固定在固定爪上，传感器控制模块通过安装在主体柱上的连接导线与压力传感器连接获得夹持点的压力值。本实用新型的测力夹具在复杂消防环境下，
能够准确施加夹持力和获取夹持点压力值。
权利要求书1页 说明书4页 附图3页CN 209416565 U2019.09.20
CN 209416565
U1.一种测力夹具，其特征在于，包括：主体柱；固定爪，所述固定爪固定在所述主体柱的一端，所述固定爪包括用于夹持物体的固定爪夹持部和固定爪非活动部；压力传感器，所述压力传感器固定在所述固定爪非活动部上；压力传感器控制模块，所述压力传感器控制模块固定在所述主体柱的另一端，通过安装在所述主体柱上的导线与所述压力传感器连接，获取所述压力传感器测出的压力值；活动爪和丝杆，所述活动爪一端套结在所述主体柱上，并且能够在所述主体柱上滑动，所述丝杆固定安装在所述活动爪的另一端，所述丝杆与所述固定爪相对的一端包括夹持物体的活动爪夹持部，所述丝杆的另一端包括用于锁紧或放松的丝杆把手。2.根据权利要求1所述的测力夹具，其特征在于，所述压力传感器模块包括用于显示压力数值的液晶屏或LED数码管。3.根据权利要求1所述的测力夹具，其特征在于，所述压力传感器模块包括用于显示压力值范围的LED灯阵列，所述LED灯阵列放置在所述压力传感器控制模块面板上的内凹部。4.根据权利要求3所述的测力夹具，其特征在于，所述LED灯阵列包括不同颜色；不同的压力值区间对应不同的LED颜色。5.根据权利要求1所述的测力夹具，其特征在于，所述压力传感器包括传感器头部和传感器尾部；所述固定爪夹持部包括传感器通孔；所述传感器尾部通过所述传感器通孔固定放置在所述主体柱上。6.根据权利要求5所述的测力夹具，其特征在于，所述主体柱上包括放置所述传感器尾部的凹槽。7.根据权利要求1所述的测力夹具，其特征在于，所述压力传感器表面覆盖一层聚氨酯橡胶垫片。8.根据权利要求1所述的测力夹具，其特征在于，所述传感器控制模块包括语音播控单元，所述语音播控单元能够根据压力值播放预设语音，或根据压力值播放告警语音，或根据压力值变化播放告警语音。9.根据权利要求1所述的测力夹具，其特征在于，所述传感器控制模块包括无线通讯子模块，所述传感器控制模块通过所述无线通讯子模块获取上层监控平台的控制指令，所述传感器控制模块通过所述无线通讯子模块传输测量的压力值到所述监控平台，进行统一管控。10.根据权利要求9所述的测力夹具，其特征在于，所述无线通讯子模块为蓝牙无线通讯模块和/或2.
【CN209894847U】一种芯片测试用夹具【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920368983.2
(22)申请日 2019.03.21
(73)专利权人 芯源长通（天津）精密机械有限公司地址 300000 天津市西青区中北镇西青道与天河路交口东100米南方客栈院内5号厂房
(72)发明人 孙圣钦
(51)Int.Cl.G01R 1/04(2006.01)
(54)实用新型名称一种芯片测试用夹具(57)摘要本实用新型涉及芯片测试附属装置的技术领域，特别是涉及一种芯片测试用夹具；其可成批量对芯片进行固定并能对芯片实行集体翻转，不需人工进行单一翻转，效率更高；包括操作台，还包括旋转盘、放置盘、步进电机、转轮、转轴和环形滑轨，转轮上设置有多组第一直齿，旋转盘底端设置有环形凹槽，旋转盘上设置有第二直齿，放置盘上设置有多组均匀分布的盛放槽，盛放槽内均设置有两组前伸缩杆和两组后伸缩杆，两组前伸缩杆后端设置有前固定板，两组后伸缩杆前端设置有后固定板，前固定板后端设置有前卡槽，后固定板前端设置有后卡槽，两组前伸缩杆和两组后伸缩杆上均设置有弹簧，还包括前转
轴和后转轴。
权利要求书1页 说明书4页 附图3页CN 209894847 U2020.01.03
CN 209894847
U1.一种芯片测试用夹具，包括操作台（1）；其特征在于，还包括旋转盘（2）、放置盘（3）、
步进电机（4）、转轮（5）、转轴（6）和环形滑轨（7），所述步进电机（4）设置于操作台（1）底端，
所述操作台（1）上设置有第一放置槽，第一放置槽内设置有第一滚珠轴承（8），所述步进电
机（4）的输出端与转轴（6）的底端连接，所述转轴（6）的顶端自底板底端穿过第一滚珠轴承
（8）内部并与转轮（5）底端连接，所述转轮（5）上设置有多组第一直齿（9），所述环形滑轨（7）
底端与操作台（1）顶端连接，所述旋转盘（2）底端设置有环形凹槽（10），所述环形滑轨（7）与
【CN209416549U】一种扭矩仪固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213450.7(22)申请日 2019.02.15(73)专利权人 湖南中科电气股份有限公司地址 414022 湖南省岳阳市经济技术开发区岳阳大道中科工业园(72)发明人 王强 肖红 兰芳 李江 方建辉 付进 姜涛 杨宏 李清香 李伟红 曾岳飞 刘竟然 (74)专利代理机构 长沙正奇专利事务所有限责任公司 43113代理人 马强 刘冬(51)Int.Cl.G01L 3/00(2006.01)B25B 11/00(2006.01)B22D 11/115(2006.01)
(54)实用新型名称一种扭矩仪固定装置(57)摘要本实用新型提供一种扭矩仪固定装置，扭矩仪包括扭矩仪杆体、扭矩仪探头、扭矩仪手柄，扭矩仪固定装置包括横梁、横板；横板两端、横梁两端均与支架结构固定连接，扭矩仪手柄固定在横梁上，横梁的高度可调；横板上水平设置有夹角为θ的第一直尺、第二直尺，0°＜θ≤180°，第一直尺、第二直尺的相交位置设置有防止扭矩仪杆体摆动的限位孔，扭矩仪杆体的下端穿过限位孔且向限位孔下方延伸；第一直尺上设置有沿第一直尺的长度方向滑动且在竖直方向上向第一直尺下方延伸的第一滑动块，第二直尺上设置有沿第二直尺的长度方向滑动且在竖直方向上向第二直尺下方延伸的第二滑动块；第一直尺的长度方向、
第二直尺的长度方向均标有刻度。
权利要求书2页 说明书8页 附图4页CN 209416549 U2019.09.20
CN 209416549
U1.一种扭矩仪固定装置，所述扭矩仪包括扭矩仪杆体(2)、与扭矩仪杆体(2)下端连接的扭矩仪探头(12)、与扭矩仪杆体(2)上端连接的扭矩仪手柄(41)，其特征在于：所述扭矩仪固定装置包括水平设置的横梁(3)、横板(9)，所述横板(9)位于横梁(3)下方；所述扭矩仪固定装置还包括支架结构，所述横板(9)两端、横梁(3)两端均与支架结构固定连接，所述扭矩仪手柄(41)固定在横梁(3)上，所述横梁(3)的高度可调；所述横板(9)上水平设置有第一直尺(621)、第二直尺(622)，所述第一直尺(621)、第二直尺(622)相交且夹角为θ，0°＜θ≤180°，所述第一直尺(621)、第二直尺(622)的相交位置设置有防止扭矩仪杆体(2)摆动的限位孔，所述扭矩仪杆体(2)的下端穿过限位孔且向限位孔下方延伸；所述第一直尺(621)上设置有沿第一直尺(621)的长度方向滑动且在竖直方向上向第一直尺(621)下方延伸的第一滑动块(631)，所述第二直尺(622)上设置有沿第二直尺(622)的长度方向滑动且在竖直方向上向第二直尺(622)下方延伸的第二滑动块(632)；所述第一直尺(621)的长度方向、所述第二直尺(621)的长度方向均标有刻度。2.根据权利要求1所述的扭矩仪固定装置，其特征在于：还包括套筒(61)，所述第一直尺(621)、第二直尺(622)均与套筒(61)外侧壁固定连接，所述第一直尺(621)位于横板(9)上，所述第一直尺(621)沿横板(9)长度方向设置，位于第一直尺(621)下方的横板(9)上沿横板(9)长度方向开设有开口(91)，所述第一滑动块(631)伸入所述开口(91)中且在开口(91)中沿横板(9)长度方向滑动；所述横板(9)上开设有U型槽(92)，所述套筒(61)抵接在U型槽(92)中，所述套筒(61)的中空内腔形成所述限位孔。3.根据权利要求1所述的扭矩仪固定装置，其特征在于：所述横梁(3)上开设有阶梯型通孔，所述阶梯型通孔由用于容纳扭矩仪手柄(41)的第一凹槽和用于容纳扭矩仪杆体(2)的第二凹槽构成，所述第二凹槽位于第一凹槽上方，所述第一凹槽、第二凹槽同轴设置，所述第二凹槽的孔径大于第一凹槽的孔径；位于第二凹槽中的扭矩仪手柄(41)外壁套设有保护套，所述保护套外抵接有穿过位于第二通孔外的横梁(3)侧壁的第一紧固螺钉(43)。4.根据权利要求1所述的扭矩仪固定装置，其特征在于：θ＝90°。5.根据权利要求1所述的扭矩仪固定装置，其特征在于：所述横梁(3)和横板(9)均采用环氧玻璃材料制成。6.根据权利要求1-5中任一项所述的扭矩仪固定装置，其特征在于：所述支架结构包括两个分别设置在扭矩仪杆体(2)相对两侧的竖直支架(10)，所述横板(9)两端分别与扭矩仪杆体(2)两侧相应的竖直支架(10)连接且定位于竖直支架(10)上，所述横梁(3)两端分别与扭矩仪杆体(2)两侧相应的竖直支架(10)连接且定位于竖直支架(10)上；每个竖直支架(10)底端设置有与竖直支架(10)底端固定连接的支架底座(11)，所述支架底座(11)底面设置有万向轮(112)和可升降地脚(114)，

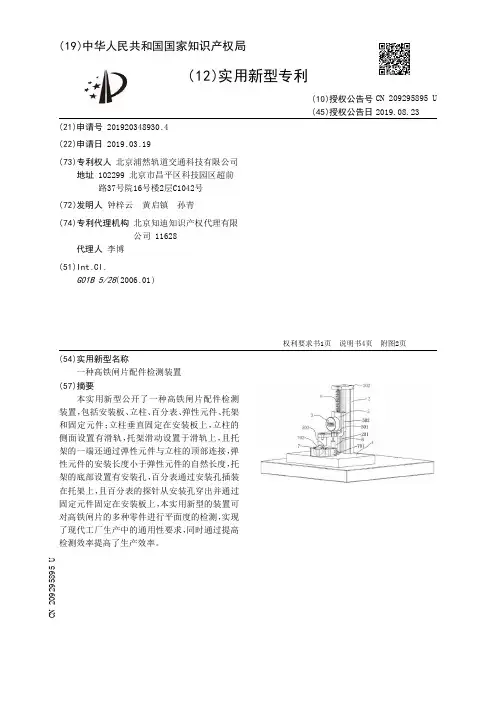

【CN209295895U】一种高铁闸片配件检测装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920348930.4
(22)申请日 2019.03.19
(73)专利权人 北京浦然轨道交通科技有限公司地址 102299 北京市昌平区科技园区超前路37号院16号楼2层C1042号
(72)发明人 钟梓云 黄启镇 孙青
(74)专利代理机构 北京知迪知识产权代理有限公司 11628代理人 李博
(51)Int.Cl.G01B 5/28(2006.01)
(54)实用新型名称一种高铁闸片配件检测装置(57)摘要本实用新型公开了一种高铁闸片配件检测装置，包括安装板、立柱、百分表、弹性元件、托架和固定元件；立柱垂直固定在安装板上，立柱的侧面设置有滑轨，托架滑动设置于滑轨上，且托架的一端还通过弹性元件与立柱的顶部连接，弹性元件的安装长度小于弹性元件的自然长度，托架的底部设置有安装孔，百分表通过安装孔插装在托架上，且百分表的探针从安装孔穿出并通过固定元件固定在安装板上，本实用新型的装置可对高铁闸片的多种零件进行平面度的检测，实现了现代工厂生产中的通用性要求，同时通过提高
检测效率提高了生产效率。
权利要求书1页 说明书4页 附图2页CN 209295895 U2019.08.23
CN 209295895
U1.一种高铁闸片配件检测装置，其特征在于：包括安装板（1）、立柱（2）、百分表（3）、弹
性元件（4）、托架（5）和固定元件（6）；
所述立柱（2）垂直固定在所述安装板（1）上，所述立柱（2）的侧面设置有滑轨（201），所
述托架（5）滑动设置于所述滑轨（201）上，且所述托架（5）的一端还通过弹性元件（4）与所述
立柱（2）的顶部连接，所述弹性元件（4）的安装长度小于所述弹性元件（4）的自然长度，所述
托架（5）的底部设置有安装孔（501），所述百分表（3）通过安装孔（501）插装在所述托架（5）
上，且所述百分表（3）的探针从安装孔（501）穿出并通过固定元件（6）固定在所述安装板（1）

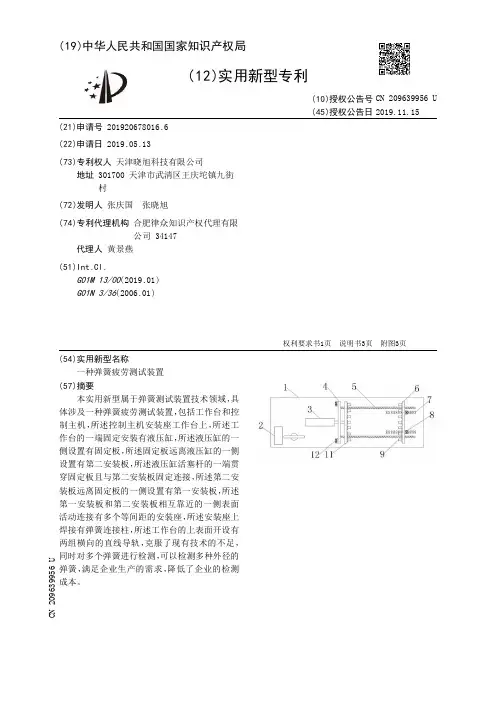

【CN209639956U】一种弹簧疲劳测试装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920678016.6(22)申请日 2019.05.13(73)专利权人 天津晓旭科技有限公司地址 301700 天津市武清区王庆坨镇九街村(72)发明人 张庆国 张晓旭 (74)专利代理机构 合肥律众知识产权代理有限公司 34147代理人 黄景燕(51)Int.Cl.G01M 13/00(2019.01)G01N 3/36(2006.01)
(54)实用新型名称一种弹簧疲劳测试装置(57)摘要本实用新型属于弹簧测试装置技术领域，具体涉及一种弹簧疲劳测试装置，包括工作台和控制主机，所述控制主机安装座工作台上，所述工作台的一端固定安装有液压缸，所述液压缸的一侧设置有固定板，所述固定板远离液压缸的一侧设置有第二安装板，所述液压缸活塞杆的一端贯穿固定板且与第二安装板固定连接，所述第二安装板远离固定板的一侧设置有第一安装板，所述第一安装板和第二安装板相互靠近的一侧表面活动连接有多个等间距的安装座，所述安装座上焊接有弹簧连接柱，所述工作台的上表面开设有两组横向的直线导轨，克服了现有技术的不足，同时对多个弹簧进行检测，可以检测多种外径的弹簧，满足企业生产的需求，降低了企业的检测
成本。
权利要求书1页 说明书3页 附图3页CN 209639956 U2019.11.15
CN 209639956
U1.一种弹簧疲劳测试装置，包括工作台(1)和控制主机(2)，所述控制主机(2)安装座(13)工作台(1)上，其特征在于：所述工作台(1)的一端固定安装有液压缸(3)，所述液压缸(3)的一侧设置有固定板(4)，所述固定板(4)远离液压缸(3)的一侧设置有第二安装板(11)，所述液压缸(3)活塞杆的一端贯穿固定板(4)且与第二安装板(11)固定连接，所述第二安装板(11)远离固定板(4)的一侧设置有第一安装板(6)，所述第一安装板(6)和第二安装板(11)相互靠近的一侧表面活动连接有多个等间距的安装座(13)，所述安装座(13)上焊接有弹簧连接柱(9)，所述工作台(1)的上表面开设有两组横向的直线导轨(5)，两组所述直线导轨(5)关于工作台(1)横向中心线对称设置，所述第一安装板(6)和第二安装板(11)的底端均设置有与直线导轨(5)匹配的滚轮(15)，所述滚轮(15)与直线导轨(5)滑动连接，所述工作台(1)靠近第一安装板(6)的一端开设有两组固定孔(7)，所述固定孔(7)内设置有内螺纹，所述第一安装板(6)远离弹簧连接座的一侧设置有第一支撑座(8)，所述第一支撑座(8)上设置有固定螺栓(10)，所述固定螺栓(10)贯穿第一支撑座(8)，且固定螺栓(10)的底端与固定孔(7)通过螺纹连接。2.根据权利要求1所述的一种弹簧疲劳测试装置，其特征在于：所述第一安装板(6)远离安装座(13)的一侧表面开设有连接槽(17)，所述连接槽(17)内固设有垂直方向的滑杆(19)，所述第一支撑座(8)的横截面为L形结构，所述第一支撑座(8)靠近第一安装板(6)的一侧顶端焊接有连接块(16)，所述连接块(16)套设在滑杆(19)上，所述滑杆(19)的外侧套设有连接弹簧(18)，所述连接弹簧(18)的两端分别与连接槽(17)和连接块(16)固定连接。3.根据权利要求1所述的一种弹簧疲劳测试装置，其特征在于：所述第一安装板(6)和第二安装板(11)相互靠近的一侧设置有多组螺纹孔，所述安装座(13)上设置有安装螺丝(14)，所述安装螺丝(14)贯穿安装座(13)，且安装螺丝(14)的底端与螺纹孔螺纹连接。4.根据权利要求1所述的一种弹簧疲劳测试装置，其特征在于：两组所述固定孔(7)沿着液压缸(3)延伸方向排列设置，每组所述固定孔(7)设置有两列。5.根据权利要求1所述的一种弹簧疲劳测试装置，其特征在于：所述固定板(4)的一侧焊接有第二支撑座(12)，
【CN209648302U】一种夹刀位置实时检测装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920221986.3
(22)申请日 2019.02.22
(73)专利权人 南京速力达智能控制装备有限公司地址 210019 江苏省南京市建邺区河西大街66号A座905A 专利权人 江苏速力达精密科技有限公司
(72)发明人 冯海龙 牛韬
(74)专利代理机构 南京汇盛专利商标事务所(普通合伙) 32238代理人 张立荣
(51)Int.Cl.B23Q 17/00(2006.01)B23Q 3/12(2006.01)
(54)实用新型名称一种夹刀位置实时检测装置(57)摘要本实用新型公开了一种夹刀位置实时检测装置，包括油缸、打刀环、打刀销和油缸座，所述油缸座设于加工中心中主轴的最上端，油缸安装于油缸座上，打刀销穿过打刀环和所述主轴上，油缸驱动打刀环向下运动，还包括模拟量检测传感器和传感器支架，所述传感器支架固定于油缸座上，模拟量检测传感器安装于传感器支架上；所述打刀环的末端设有圆锥台，模拟量检测传感器的感应面与打刀环上所述圆锥台的外圆锥壁面相平行。本实用新型采用模拟量输入信号，提高检测精度，结构便捷，检测可靠、灵敏，
效率高。
权利要求书1页 说明书2页 附图1页CN 209648302 U2019.11.19
CN 209648302
U1.一种夹刀位置实时检测装置，包括油缸（1）、打刀环（2）、打刀销（3）和油缸座（4），所
述油缸座（4）设于加工中心中主轴的最上端，油缸（1）安装于油缸座（4）上，打刀销（3）穿过
打刀环（2）和所述主轴上，油缸（1）驱动打刀环（2）向下运动，其特征在于：还包括模拟量检
测传感器（5）和传感器支架（6），所述传感器支架（6）固定于油缸座（4）上，模拟量检测传感
器（5）安装于传感器支架（6）上；所述打刀环（2）的末端设有圆锥台（21），模拟量检测传感器
（5）的感应面与打刀环（2）上所述圆锥台（21）的外圆锥壁面相平行。
【CN209935283U】一种弹簧外径检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920678015.1(22)申请日 2019.05.13(73)专利权人 天津晓旭科技有限公司地址 301700 天津市武清区王庆坨镇九街村(72)发明人 张庆国 张晓旭 (74)专利代理机构 合肥律众知识产权代理有限公司 34147代理人 黄景燕(51)Int.Cl.B07C 5/02(2006.01)B07C 5/10(2006.01)B07C 5/36(2006.01)
(54)实用新型名称一种弹簧外径检测装置(57)摘要本实用新型属于弹簧生产辅助设备技术领域，具体涉及一种弹簧外径检测装置，包括箱体，所述箱体的一侧外壁上安装有控制器，所述箱体内设置有主动带轮和从动带轮，所述主动带轮和从动带轮的外侧套设有传送带，所述传送带的表面固设有多个等间距的定位柱，所述传送带的一侧设置有集料箱，所述集料箱活动放置在箱体的底端内壁上，所述箱体的上方固设有第一电机，所述第一电机的输入端与控制器的输出端电性连接，所述箱体顶端设置有水平方向的螺杆，克服了现有技术的不足，夹持器夹持弹簧时，自动检测弹簧的外径，将合格与不合格的弹簧分离，达到检测弹簧的目的，降低了人工的工作量，提高了检测的效率，
提升了检测的精度。
权利要求书1页 说明书3页 附图3页CN 209935283 U2020.01.14
CN 209935283
U1.一种弹簧外径检测装置，包括箱体(1)，其特征在于：所述箱体(1)的一侧外壁上安装有控制器(2)，所述箱体(1)内设置有主动带轮(13)和从动带轮(9)，所述主动带轮(13)和从动带轮(9)的外侧套设有传送带(11)，所述传送带的表面固设有多个等间距的定位柱(12)，所述传送带的一侧设置有集料箱(10)，所述集料箱(10)活动放置在箱体(1)的底端内壁上，所述箱体(1)的上方固设有第一电机(5)，所述第一电机(5)的输入端与控制器(2)的输出端电性连接，所述箱体(1)顶端设置有水平方向的螺杆(6)，所述螺杆(6)靠近第一电机(5)的一端延伸至箱体(1)外部，所述第一电机(5)的输出轴通过皮带与螺杆(6)传动连接，所述螺杆(6)外侧设置有移动块(4)，所述移动块(4)的下方固设有电动伸缩杆(8)，所述电动伸缩杆(8)的输入端与控制器(2)的输出端电性连接，所述电动伸缩杆(8)的底端固设有夹持器(7)，所述夹持器(7)内设置有第一连接块(16)和第二连接块(19)，所述夹持器(7)的中心处设置有传动齿轮(25)，所述传动齿轮(25)的上下两端分别设置有第一齿条(18)和第二齿条(20)，所述传动齿轮(25)分别与第一齿条(18)和第二齿条(20)啮合，所述第一齿条(18)和第二齿条(20)远离传动齿轮(25)的一端分别焊接第一连接块(16)和第二连接块(19)的表面，所述第一连接块(16)和第二连接块(19)的底端分别连接有第一夹块(21)和第二夹块(24)，所述第一夹块(21)和第二夹块(24)相互靠近的一侧均开设有夹持口(26)，所述第一夹块(21)前端面上固设有红外测距传感器(23)，所述红外测距传感器(23)的输出端与控制器(2)的输入端电性连接，所述第二夹块(24)的前端面上固设有与红外测距传感器(23)匹配的反光板(22)。2.根据权利要求1所述的一种弹簧外径检测装置，其特征在于：所述传动齿轮(25)上连接有第三电机。3.根据权利要求1和2任一项所述的一种弹簧外径检测装置，其特征在于：所述控制器(2)内设置有无线传输模块，所述控制器(2)分别与电动伸缩杆(8)、第三电机和红外测距传感器(23)无线连接。4.根据权利要求1所述的一种弹簧外径检测装置，其特征在于：所述传送带(11)的下方设置有第二电机(14)，所述第二电机(14)通过皮带与主动带轮(13)传动连接，所述第二电机(14)的输入端与控制器(2)的输出端电性连接。5.根据权利要求1所述的一种弹簧外径检测装置，其特征在于：所述箱体(1)的底端内壁上放置有残品箱(15)，所述残品箱(15)位于传送带(11)靠近集料箱(10)的一端下方。6.根据权利要求1所述的一种弹簧外径检测装置，其特征在于：所述箱体(1)的顶端内壁上开设有滑槽(3)，所述移动块(4)的顶端与滑槽(3)滑动连接。7.根据权利要求1所述的一种弹簧外径检测装置，其特征在于：所述传动齿轮(25)的上下两端均设置有导向杆(17)，所述导向杆(17)的两端分别贯穿第一连接块(16)和第二连接块(19)，
【CN209485604U】一种扭矩扳手检定仪【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920413481.7
(22)申请日 2019.03.29
(73)专利权人 武汉天煜达精密机械有限公司地址 430000 湖北省武汉市东湖新技术开发区流芳大道52号武汉·中国光谷文化创意产业园（D#）D-10、11幢3单元5层1号
(72)发明人 柯善淼
(51)Int.Cl.G01L 25/00(2006.01)F16F 7/00(2006.01)
(54)实用新型名称一种扭矩扳手检定仪(57)摘要本实用新型公开了一种扭矩扳手检定仪，包括保护箱，所述保护箱内壁的两侧与底部之间均固定连接有减震装置，所述减震装置包括第一滑轨、第二滑轨和竖块，所述第一滑轨的外表面滑动连接有第一滑块，并且第一滑块的底部与保护箱内壁的底部之间固定连接有第一弹性件，所述第二滑轨的外表面滑动连接有第二滑块，并且第二滑块与竖块相对的一侧之间固定连接有第二弹性件，第一滑块和第二滑块的正面通过转动件转动连接，所述第一滑块的顶部固定连接有支撑板。可以在扭矩扳手检定仪携带过程中不慎掉落时起到很好的缓冲保护作用，减小扭矩扳手检定仪所受到的力大小，降低其发生损坏或故障的可能，
延长了扭矩扳手检定仪的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209485604 U2019.10.11
CN 209485604
U1.一种扭矩扳手检定仪，包括保护箱（1），其特征在于，所述保护箱（1）内壁的两侧与底
部之间均固定连接有减震装置（2），所述减震装置（2）包括第一滑轨（21）、第二滑轨（22）和
竖块（23），所述第一滑轨（21）的外表面滑动连接有第一滑块（24），并且第一滑块（24）的底
部与保护箱（1）内壁的底部之间固定连接有第一弹性件（25），所述第二滑轨（22）的外表面
滑动连接有第二滑块（26），并且第二滑块（26）与竖块（23）相对的一侧之间固定连接有第二
